MODE D'EMPLOI TC2029A Vevor

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégrality du manuel avant utilisation. VEVOR se réserves le droit d'interpréter clairément ce manuel d'utilisation.

L'apparance du produit dépend du produit que vous avez reçu. Veuillez nous excuser pou les éventuelles mises à jour technologiques ou logicielles.

CONSIGNES DE SECURITE

AVERTISSEMENT:

Veuillez tire ce document avant d'utiliser ce produit. Le non-respect de cette consigne peut entrainer entrainer des blessures graves.

Précautions de montage

1. Assemblez uniquement selon ces instructions. Un assemblage incorrect peut creer des dangers.
2. Portez des lunettes de sécurité approuvées par l'ANSI et des gants de travail robustes pendant le montage.
3. Gardez la zone de montage propre et bien éclairée.
4. Gardez les spectateurs hors de la zone pendant le montage.
5. Ne vous rassemblez pas si vous estes fatigué ou sous l'influence de I'alcool, de drogues ou des medicaments.
6. Les capacities du produit s'appliquent à un produit correctement et complètement assemblé. produits uniquement.
7. Assemblez sur une surface plane, de niveau, dure et lisse, capable de supporter en toute sécurité supporting l'épandeur arrêté.
8. Pour plus d'informations sur les pieces répertoriées ci-dessous pages, veuillez vous reférer au schéma d'assemblage de ce manuel. Déballer et séparer toutes les pieces dans une zone de travail propre.

Précautions d'emploi

1. NE PAS S'ASSEOIR NI SE TENIR DEBOUT SUR CET ARTICLE.
2. Ce produit n'est pas un jouet. Ne laissez pas les enfants jourer avec ou a proximé. article.
3. Ne pas dépasser les capacities de poids spécifiées.
4. Utiliser uniquement comme prévu.
5. Inspectez avant chaque utilisation; ne pas utiliser si des pieces sont desserrées ou endommagées.

CONSERVEZ CE MANUEL

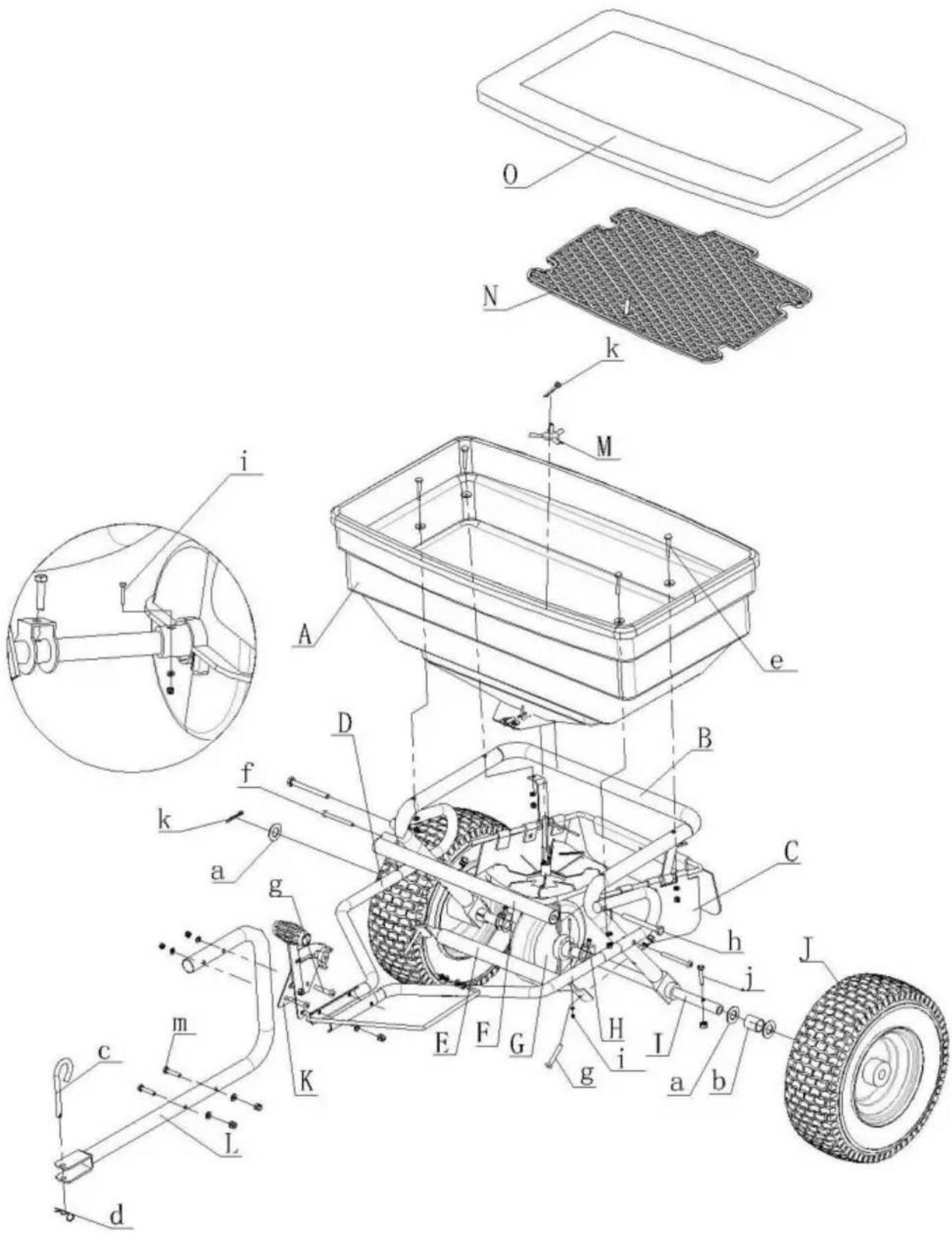

LISTE DES PIECES

UN	Trémie x1	B	Tige de support x1
C	Plaque de blocage x1	D	Support gauche et droit x1
E	Tige de renfort x1	F	Jambé de force x1
G	Boîte de vitesses x1	H	Piste de positionnement x2
	Axe x1	J	Roue x2
K	Ajusteur de position de vitesse x1	L	Barre de remorquage
M	Tête rotative x1	N	Maille filtrante en polyéthylène x1
O	Couvercle transparent x1
un b	Grande rondelle x5		Manchon x2
c	Axe à goupille x1	d	Broche en forme de R x1
et	Vis M6*40 x4	f	Vis M6*60 x2
g	Vis M6*40 x4	h	Vis M8*80 x2
.	Vis M3*30 x1	j	Vis M6*50 x1
k	Broche x2	m	Vis M6*60 x2

ÉTAPE D'ASSEMBLAGE

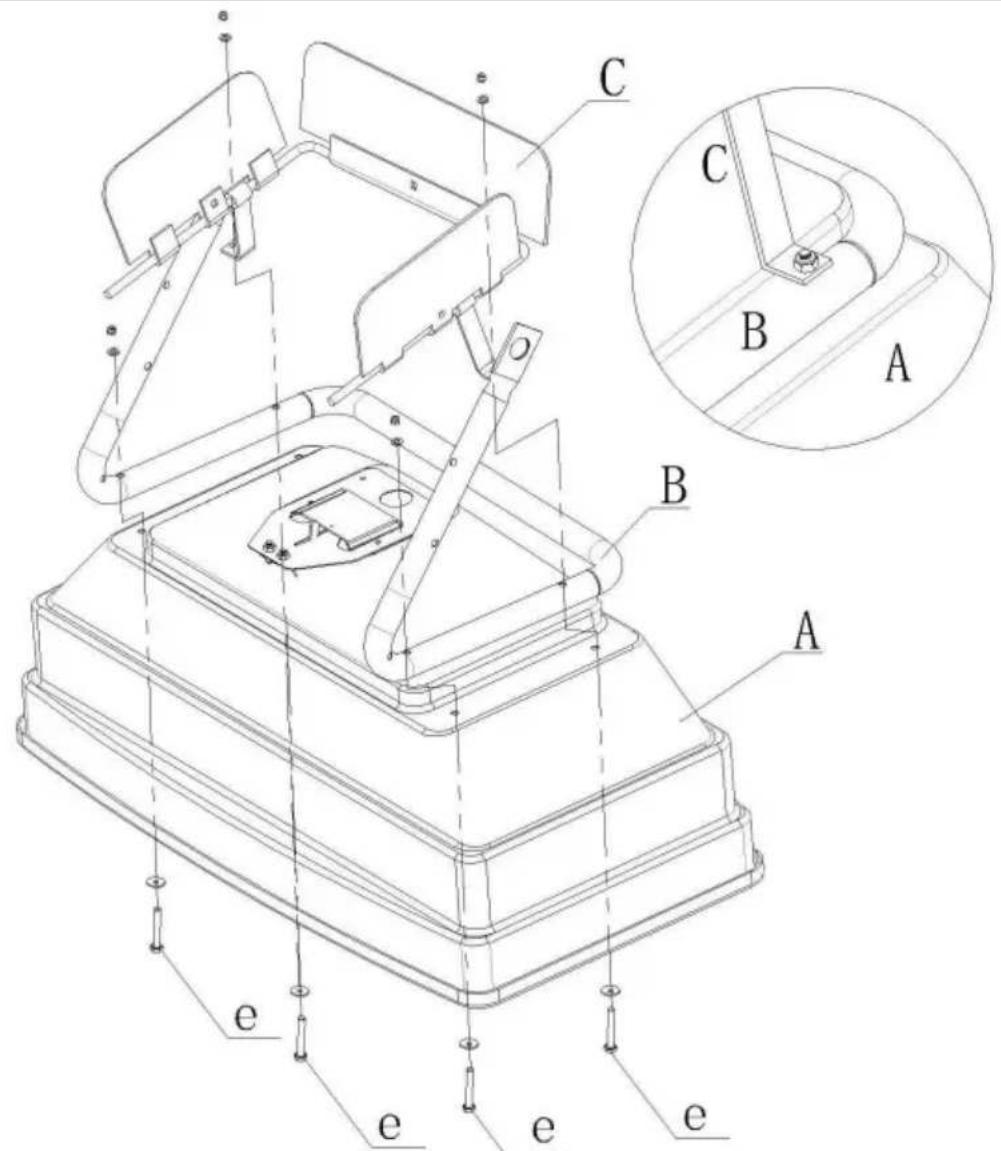

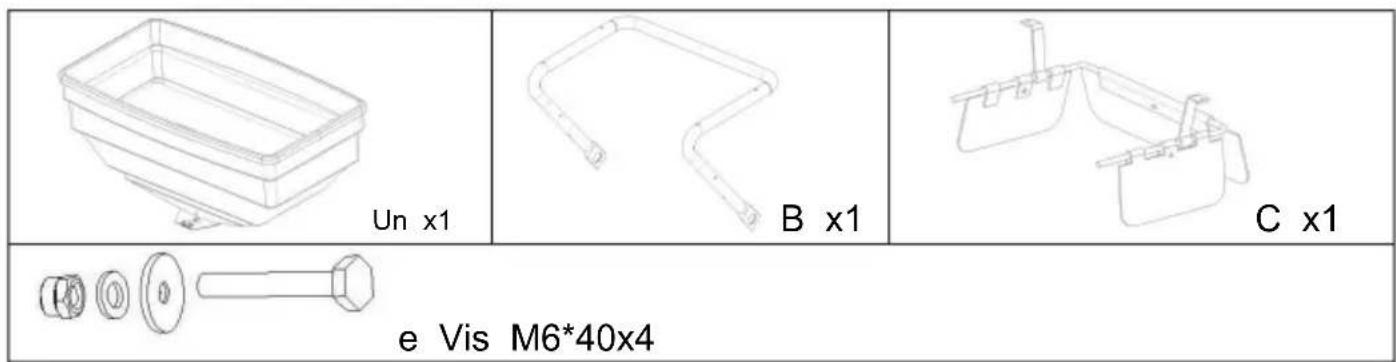

1. Placez la trémie (A) sur le sol avec l'ouverture vers le bas.
2. Placez la tige de support (B) sur la trémie (A) dans le sens indiqué dans la figure.
3. Tout d'abord, fixez la tige de support (B) avec deux vis (e x2).
4. Placez les pieds de montage de la plaque de blocage (C) sur la tige de support (B) et les verrouiller avec deux vis (e x2).

D x1	F x1
f x2	h x2
D f h D F	f h
Assemblez le support gauche et droit (D) avec la tige de support (B), fixez-les respectivement avec des vis (h x2) et des vis (f x2). Faites attention à l'orientation du support gauche et droit (D).

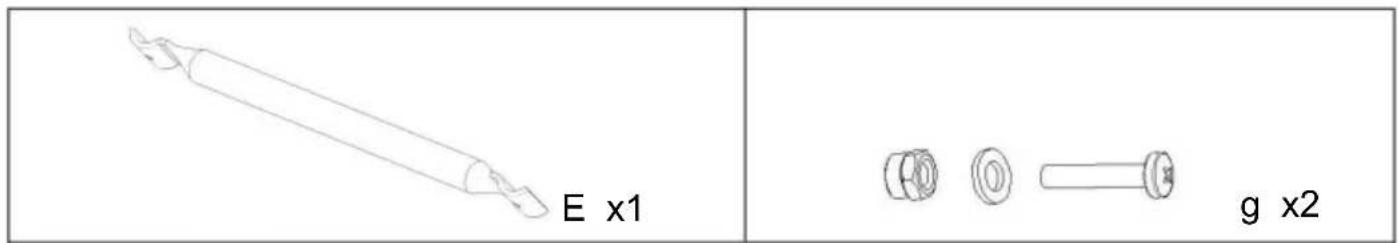

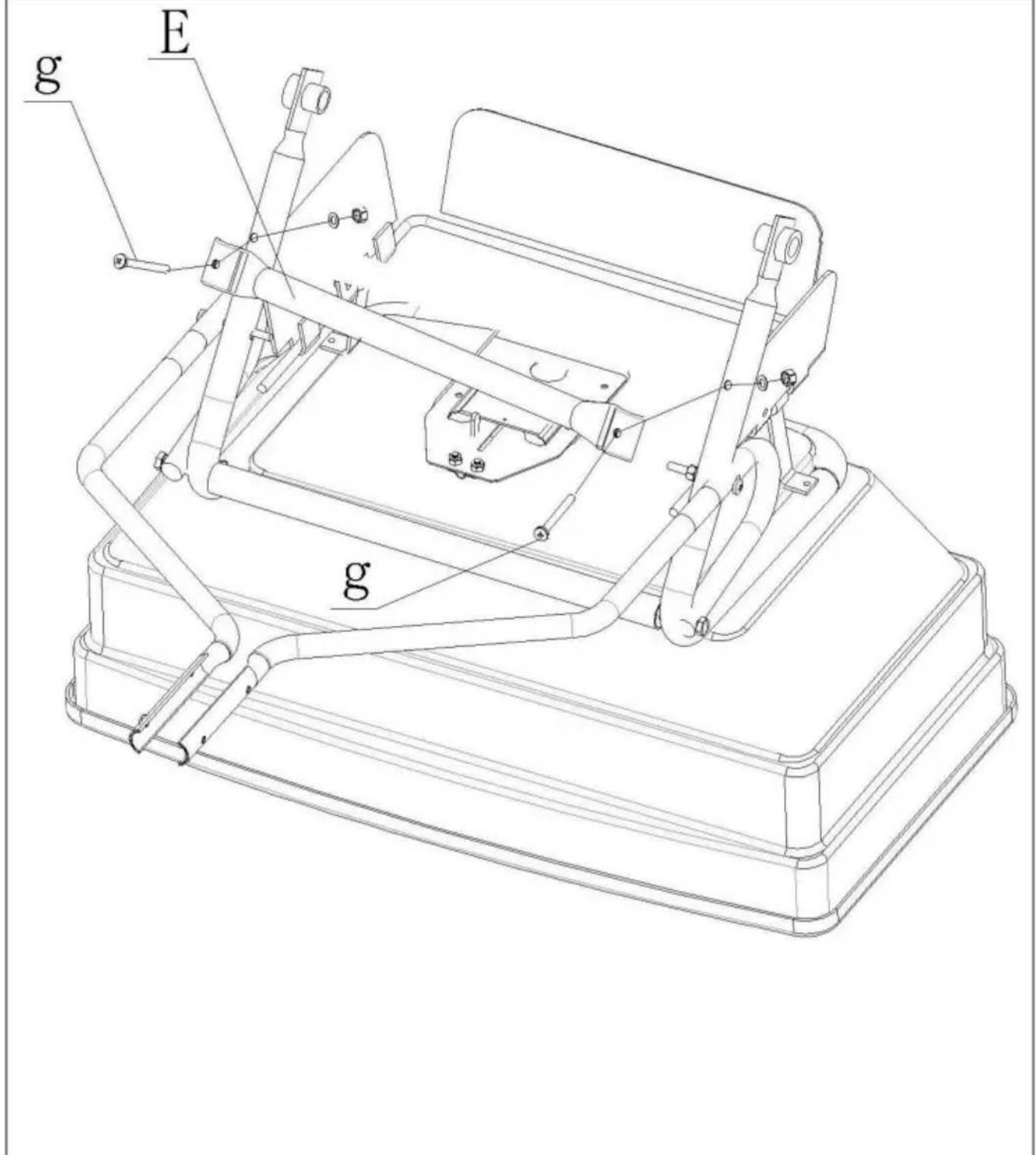

Installez la tige de renfort (E) sur la tige de support (B) et verrouillez-la avec la vis (g x2).

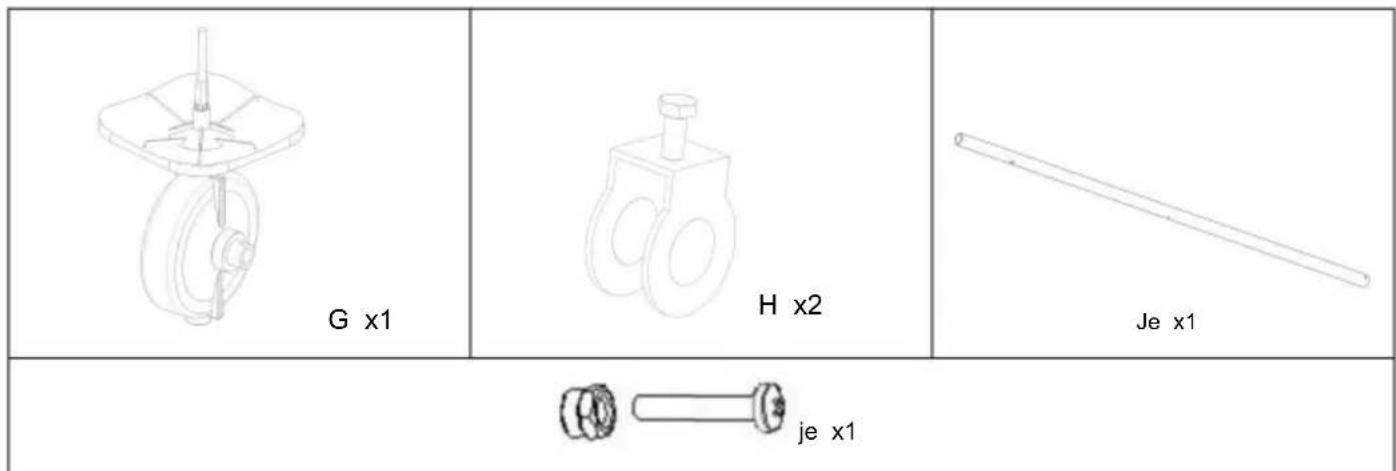

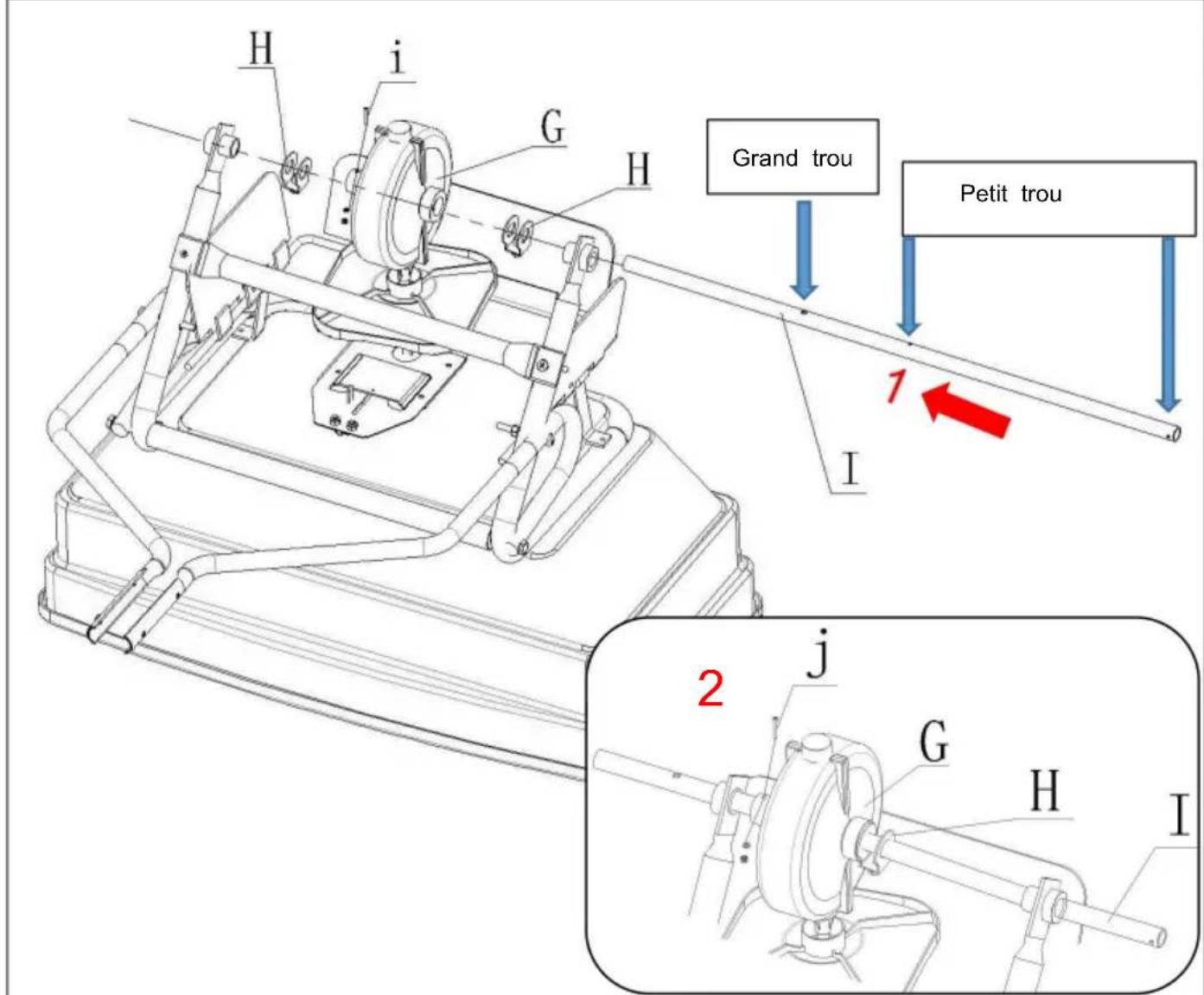

1. Determine l'orientation de l'essieu (I) en fonction des emplacements des trous marqués sur l'image cédessus. Ensuite, passez l'essieu (I) dans le support (B) dans le sens de la flèche. Installez ensuite la piece de positionnement (H) et le réducteur (G), puis installez une autre piece de positionnement (H) et le support (B) sur l'essieu.
2. Fixez l'essieu (I) et la boîte de vitesses (G) avec une vis M3×30 (j) comme indiqué sur le dessin détaillé.

k x1

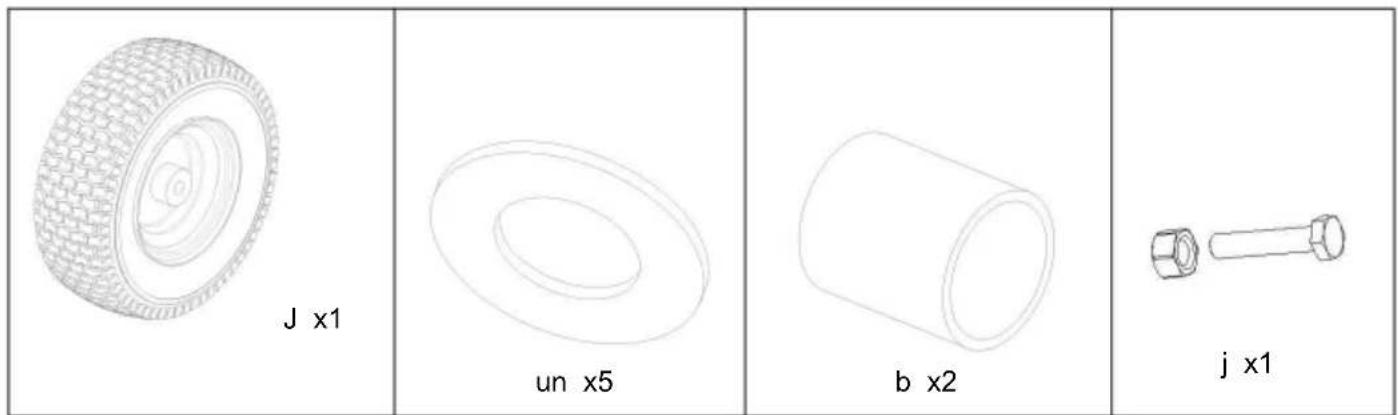

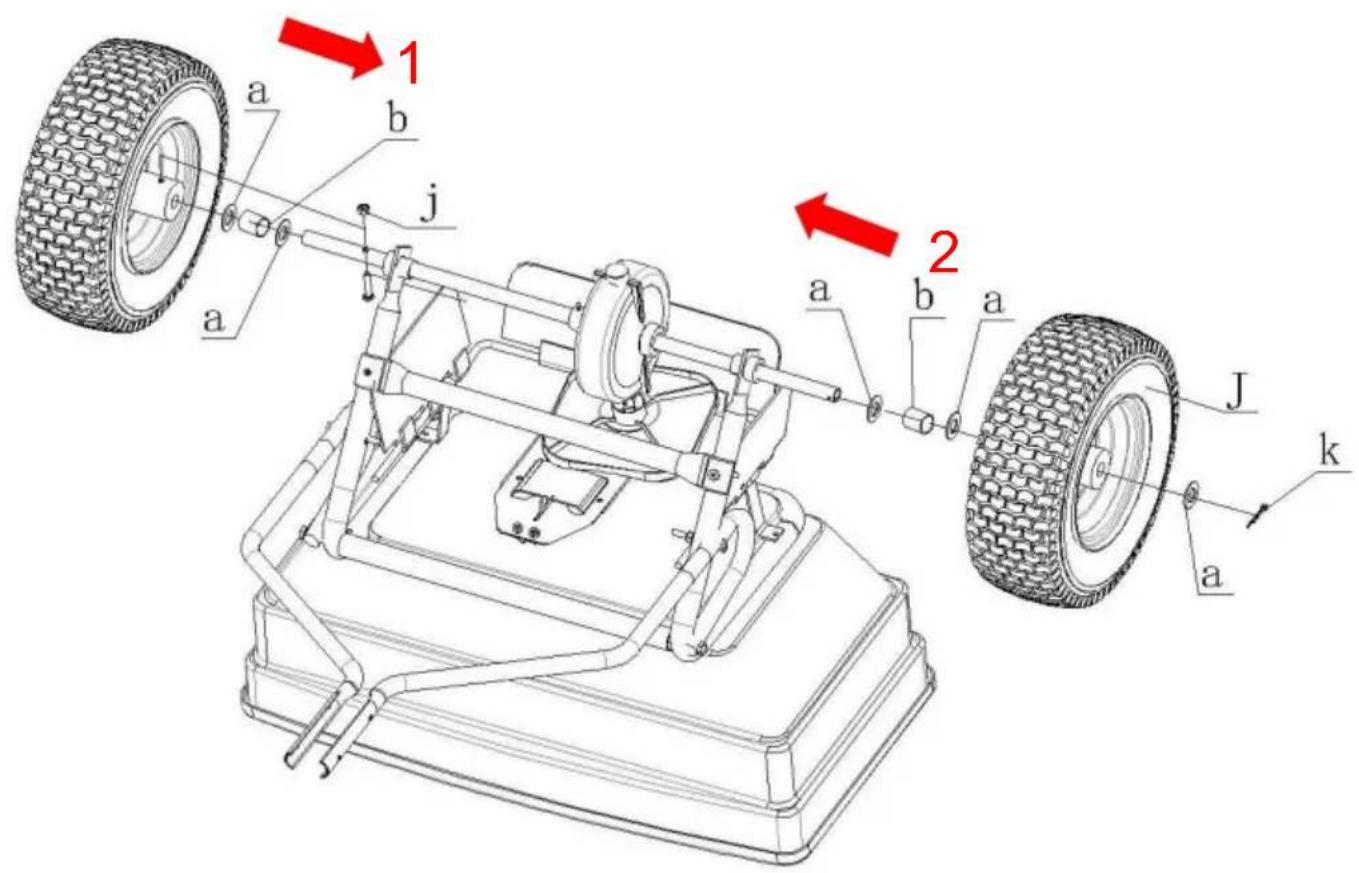

1. Sur le côte gauche, placez une grande rondelle (a), un manchon (b), une autre grande rondelle (a) et une roue (J) en sequence, puis fixez-les avec une vis M6*50 (j).
2. Sur le côté droit, placez une grande rondelle (a), un manchon (b), une grande rondelle (a), un roue (J) et une grande rondelle (a) en sequence, puis fixez-les avec une goupille (k).

Remarque: la valve de gonflage doit être orientée vers l'extérieur.

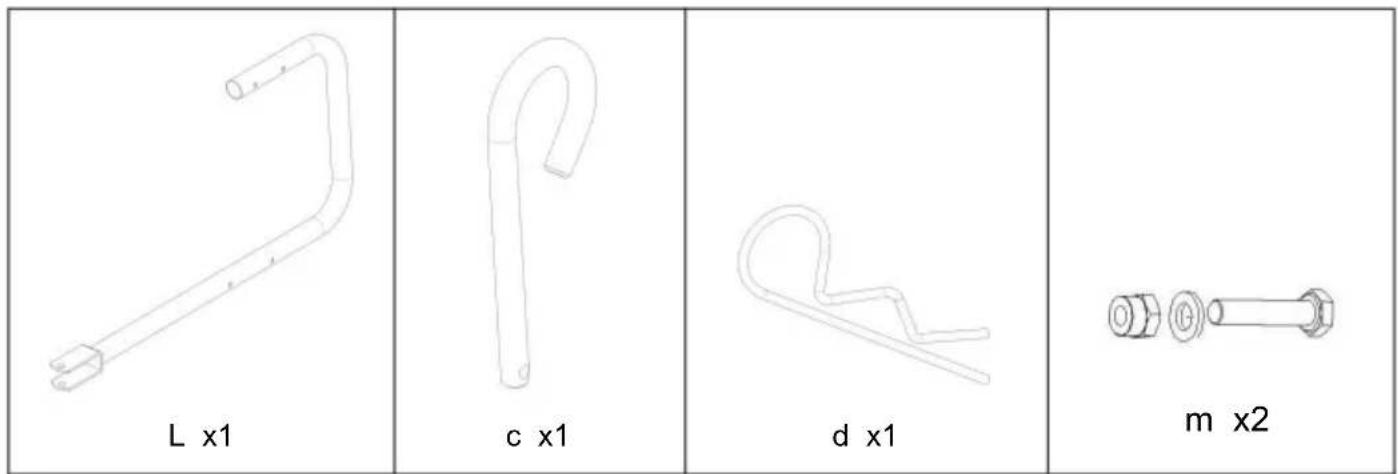

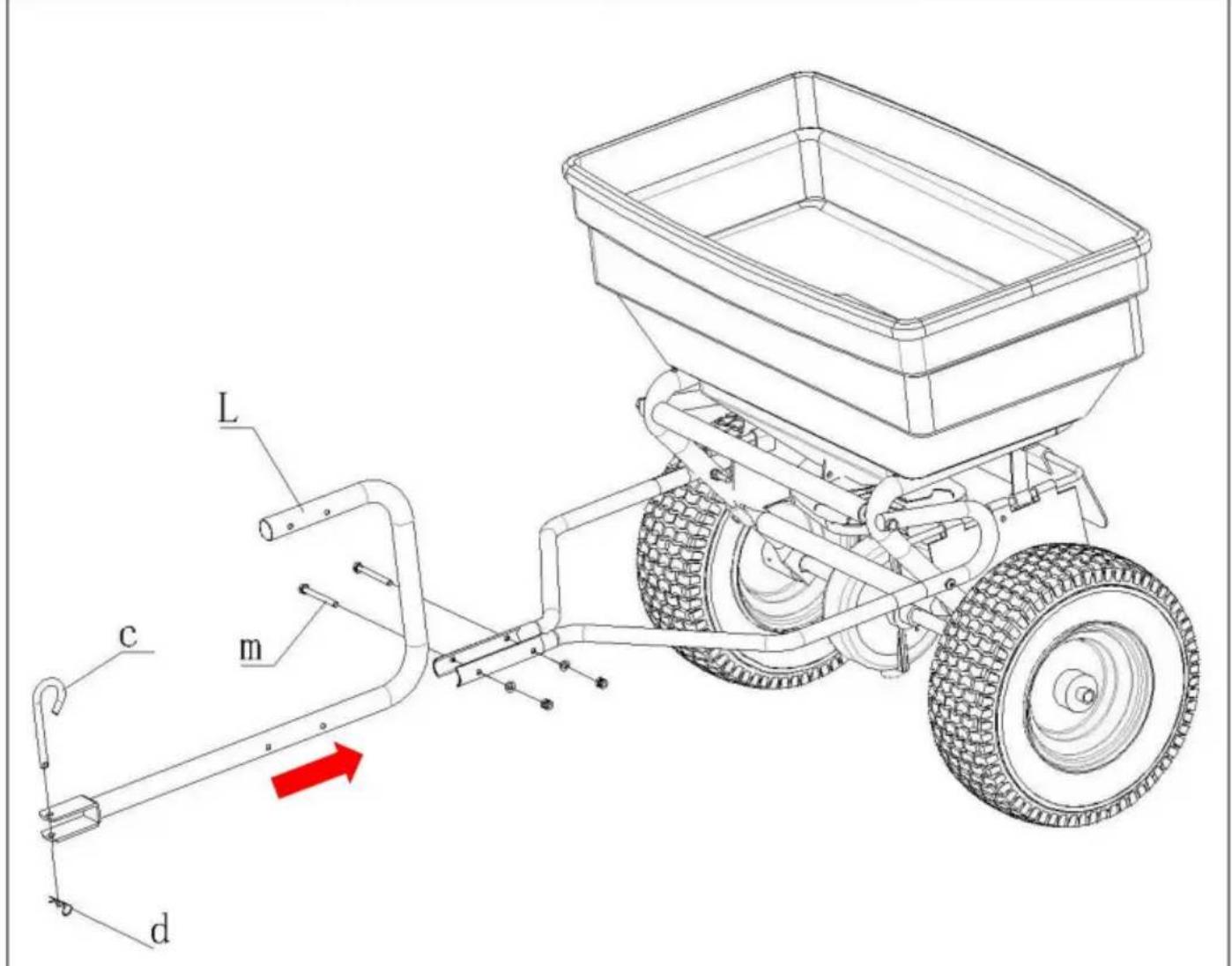

1. Installez la barre de remorquage (L) sur le support gauche et droit (D) et fixez-la avec deux Vis M6*60 (m).
2. Insérez l'axe de la goupille (c) et la goupille en forme de R (d) dans les trous situés à la tête de la barre de remorguage (L).

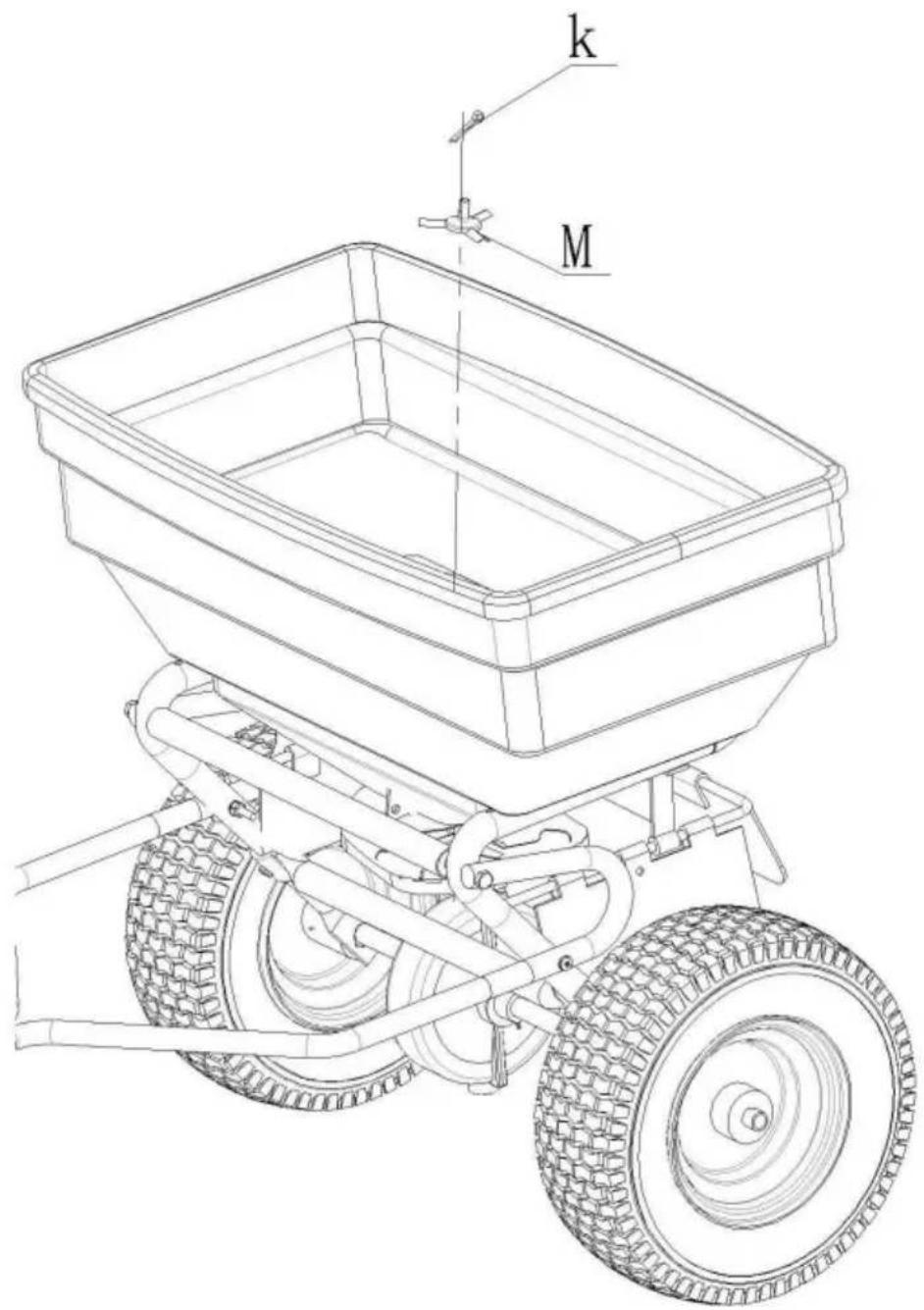

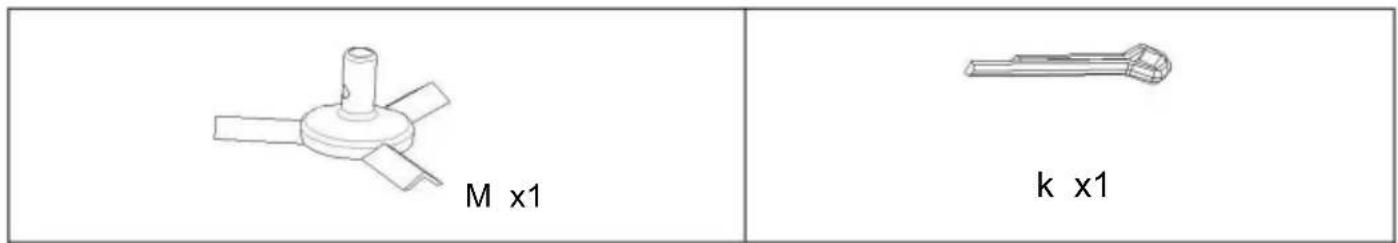

Installez la tete rotative (M) à l'intérieur de la trémie (A) et fixez-la avec la goupille (k).

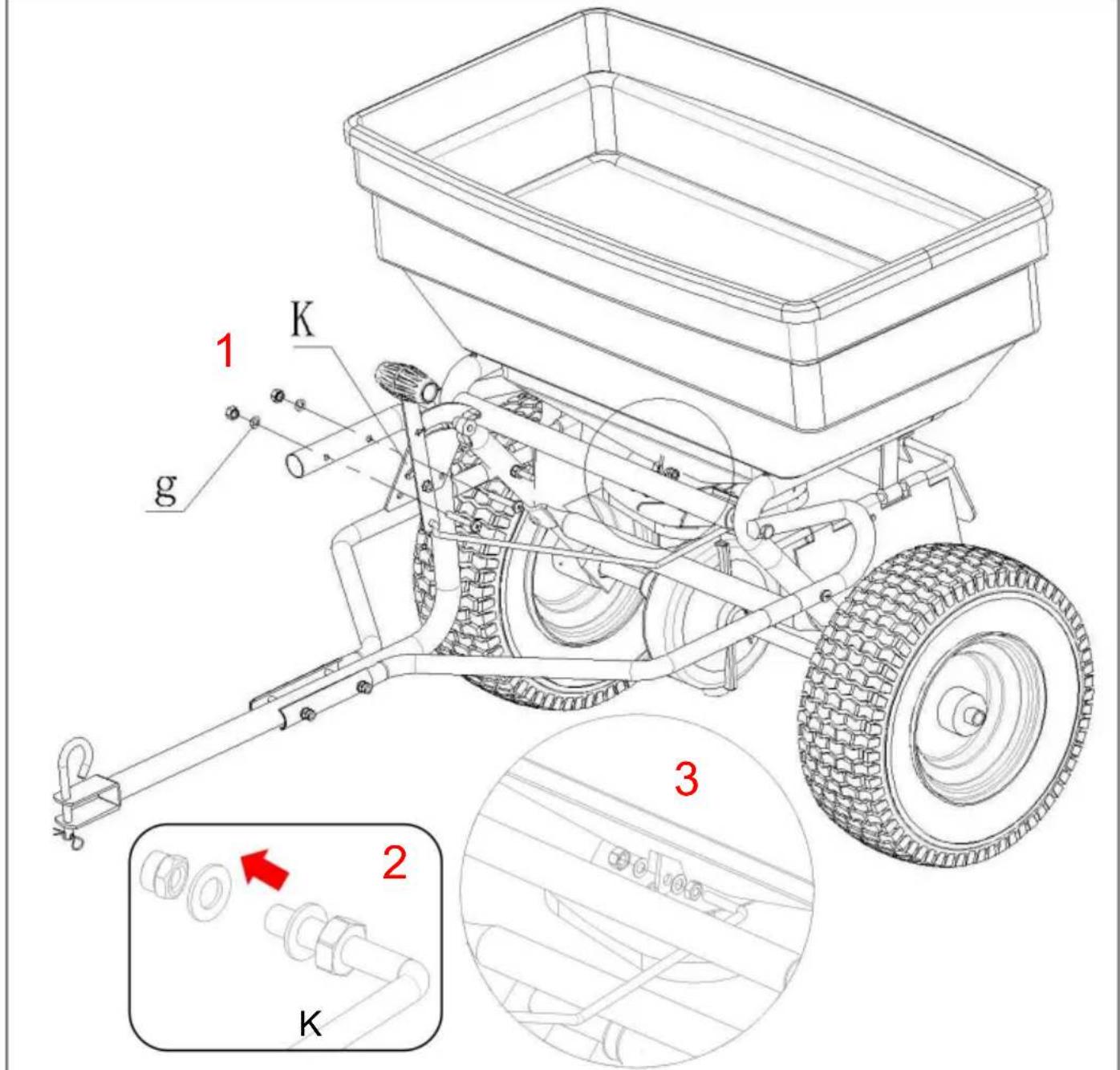

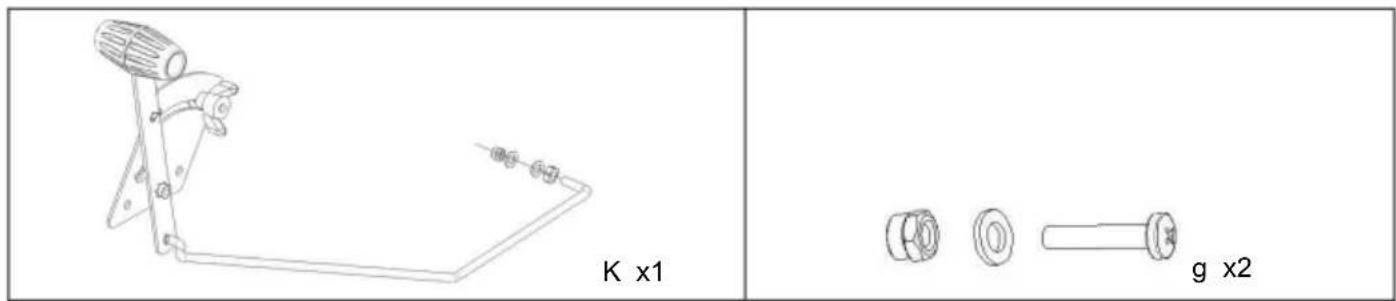

1. Installez le dispositif de réglage de la position de la vitesse (K) sur la barre de remorquage (L) et fixez-le avec deux vis M6*40 (g).
2. Retirez d'abord une vis et une rondelle du dispositif de réglage de la position de la vitesse (K) (il est livré pré-assemblé avec deux vis et deux rondelles).
3. Insérez l'extremité du dispositif de réglage de la position de l'engrenage (K) dans le dispositif de réglage de la trémie (A), puis fixez-le avec la vis et la rondelle retirees.

N x1

x1

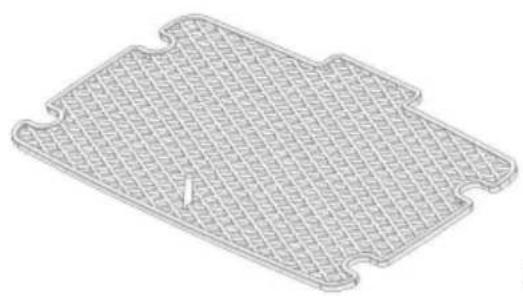

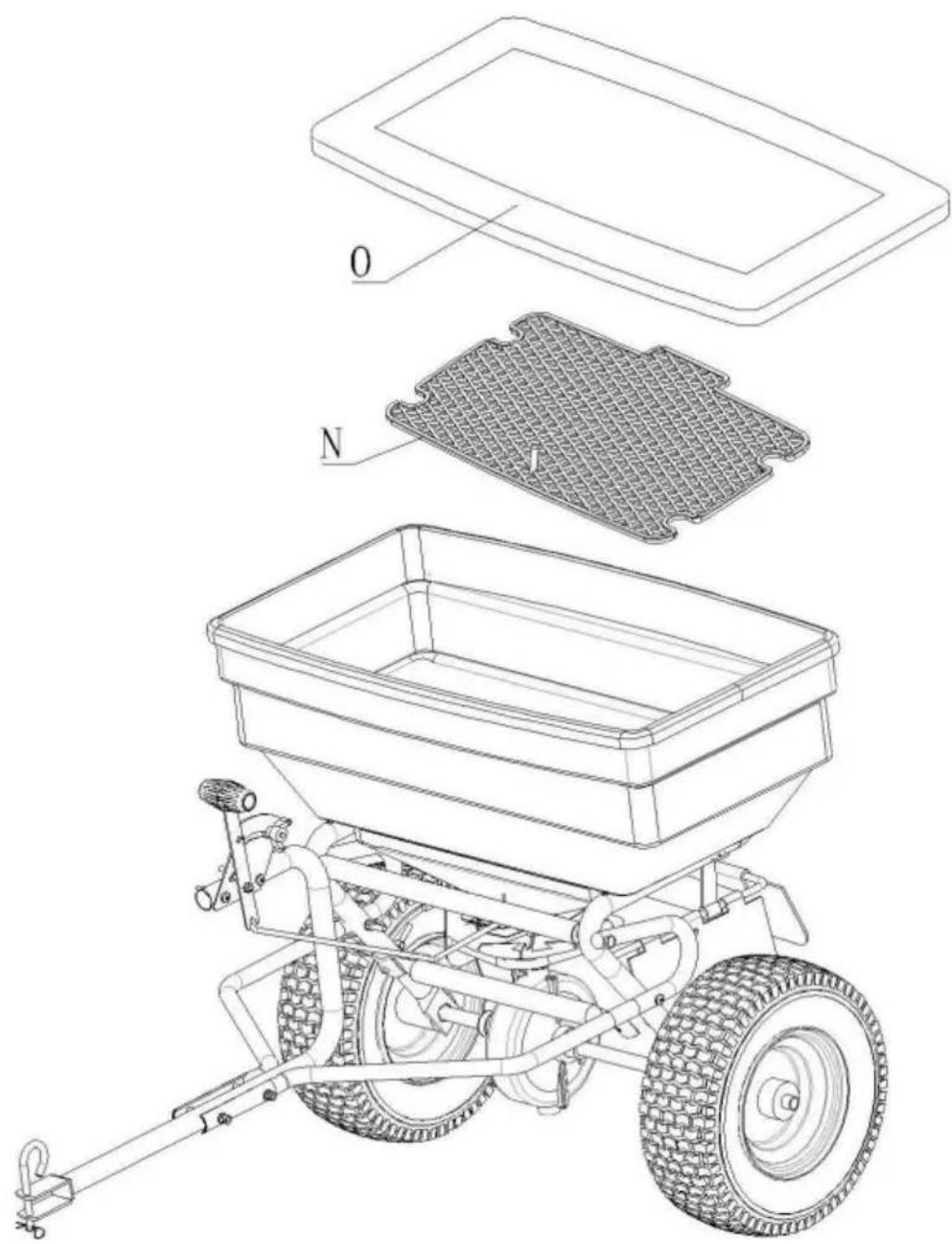

1. Installez le filtré en polyester (N) à l'intérieur de la trémie (A) pour servir de filtré.
2. Placez le couvercle transparent (O) sur la trémie (A) pour protéger les matériaux à l'intérie la trémie.
3. L'assemblage est terminé.

COMMENT UTILISER LE CHARIOT D'EPANDAGE

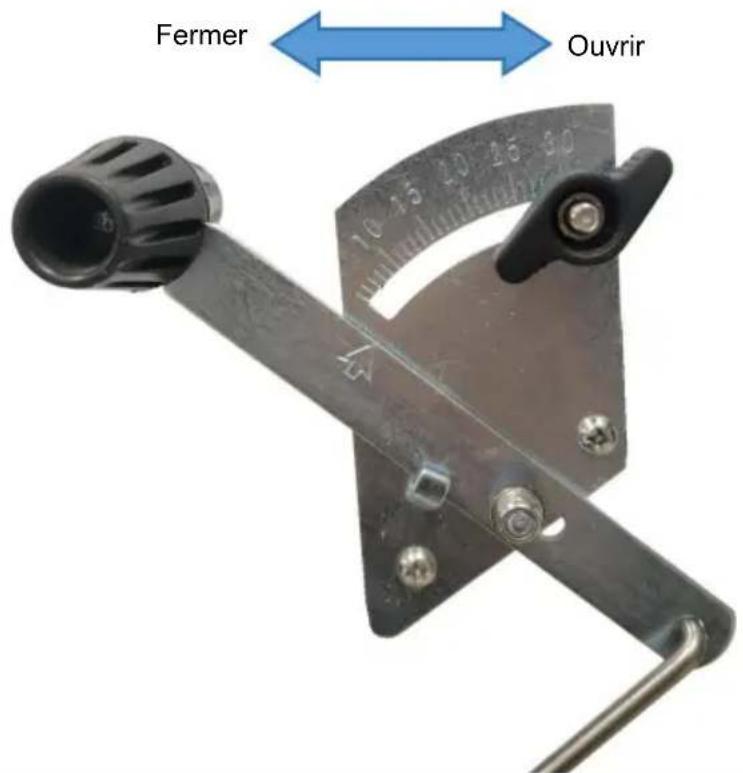

POUR OUVRIR - Poussez le niveau de contrôle vers l'avant jusqu'à ce qu'il s'arrête contre le bouton.

POUR FERMER - Tirez le levier de commande complètement vers l'arrière vers l'opérateur.

Suivez les instructions fournies par le fabricant de l'epandage matériel.

REMARQUE: Assurez-vous que le matériel d'épandage est réparti uniformément.

le matériel à épandre doit être sec.

1. Avant d'introduire le matériel à épandre, placez le levier de distribution sur la position Position OFF (volet de distribution fermé).
2. Remplissez la trémie du chariot épandeur.
3. Pour régler le volume de pâté à tartiner, placez le levier de distribution sur la position souhaïée. position.
4. Afin d'épandre ou de disperser le matériel, conduisez le chariot épandeur à une vitesse vitesse uniforme (plus la vitesse est élevé, plus la distance de diffusion est grande).

5. Fermez le volet de distribution dés que vous arrêtez le chariot épandeur (levier de distribution en position OFF).

6. Déterminez la superficie approximative de la zone à couvrir et estimez quantité de matériel nécessaire.

7. Avant de replir la trémie, assurez-vous que le bras de contrôle du début est en position d'arrêt et la plaque de fermetre est fermée.
8. Brisez tout engrais grumeaux lorsque vous remplissez la trémie.
9. Réglez la butée réglable avec le bras de contrôle de début toujours en position d'arrêt. Consultez le tableau d'application sur cette page et les instructions sur le sac d'engrais pour sélectionnez le réglage de début approprié.
10. Le tableau d'application est calculé pour une application légère à lourde sur un vehicule vitesse de 3 mph, soit 100 pieds en 23 secondes. Une variation de vitesse nécessitera réglage du début pourmaintenir la même couverture. Plus vous roulez vite, plus la largeur de diffusion est large.
11. Assurez-vous que la goupille d'entrainment est installée dans l'essieu avant de démarrer l'épandeur.
12. Toujours demarrer I'epandeur en mouvement avant d'ouvrir la plaque de fermeture.
13. Fermez toujours la plaque de fermeture avant de tourner ou d'arrête l'épandeur.
14. Si l'engrais est accidentellement déposé trop abondamment sur une petite zone, arrosez la zone Arrosez soigneusement avec un tuyau d'arrosage ou un arroseur pour éviter de brûler la pelouse.
15. Pour assurer une couverture uniforme, effectuez chaque passage de manière à ce que le modele de diffusion chevauche légèrement le motif du passage précédent, comme illustré dans la figure ci-dessous. les largeurs de diffusion approximatives pour différents matériaux sont indiquées dans l'application tableau sur cette page.
16. Lors de l'epandage d'engrais anti-mauvaises herbes, assurez-vous que le schéma de diffusion ne touche pas les arbres à feuilles persistantes, les fleurs ou les arbustes.

PARAMÉTRES DE L'EPANDEUR DE PRODUIT

PRUDENCE

Il s'agit de paramètres approximatifs et sont fournis à titre indicatif uniquement.

Les variations de matériaux, la vitesse de déplacement, le terrain, les conditions météorologiques,

l'âge et l'état de l'épandeur, etc. peuvent influencer le réglage. En cas de doute, commencez

par un réglage inférieur et augmentez-le si nécessaire. Calibrez toujours votre épandeur avant

utilisation.

• Àpres chaque utilisation, nettoyez le matériel de la tremie.
• Rincer/secher l'intérieur et l'extérieur de l'épandeur après chaque utilisation.
• Avant de faire fonctionner, assurez-vous que les pneus ont le PNEU RECOMMANDÉ PPRESSION 25 PSI.
• Vérifiez périodiquement le serrage de toutes les fixations.
• Nettoyer et lubrifier légèrement les pieces une fois par an.
• Utilisez une peinture émailée brillante en aérosol pour retoucher le métal peint rayé ou usé surfaces.
• Ne jamais dépasser la capacité de charge nominale, cela endommagerait l'épandeur.

Important

Les averissements, mises en garde et instructions décrits dans ce manuel d'instructions ne peuvent pas couvir toutes les conditions ou situations possibles qui peuvent survenir. Il doit être compris par l'opérateur que le bon sens et la prudence sont des facteurs qui ne peuvent pas être intégrés ce produit et doit être fourni par l'opérateur.

Stockage

• Ne laissez jamais le matériel dans la trémie pendant des périodes prolongées.
• Avant de ranger, assurez-vous que l'épandeur est propre et sec pour des années sans problème service.
• Conserver à l'intérieur ou dans un endroit protégé pendant les intempérières et les mois d'hiver.

PARAMÉTRE DU PRODUIT

Modèle	TC2029A
Poids de chargement sécuritaire	130 lb (59 kg)
Couleur	Noir
Largeur d'épandage	0-3 m/0-9,8 pi

PROBLEMES D'ASSEMBLAGE

(I) Pièces manquantes ou

endommagées Description du problème: ÀpRES avoir ouvert l'emballage des pieces, on constate que la quantité de certaines pieces est insuffisante ou qu'il y a des dommages évidents.

Solution: Vérifiez immédiatement et soignement la liste des pieces afin de confirmer les pieces manquantes ou endommagées. Contactez le service client de VEVOR, indiquez le modèle du produit (TC2029A) et les informations relatives aux pieces, puis demandez le remplacement ou la réédition des pieces. Pendant la période d'attente, n'essayez pas d'assembler le produit avec des pieces incomplètes ou endommagées afin de ne pas compromètre les performances et la sécurité du produit.

(II) Difficultés d'assemblage

Description du problème : Lorsque vous travailliez selon les étapes d'assemblage du manuel d'instructions, des situations telles qu'un alignement difficile des pieces et une incapacité à visser les vis en douceur se produit.

Solution: Vérifiez à nouveau le sens d'installation des pieces, reportez-vous aux illustrations du manuel d'instructions et assurez-vous que chaque piece est installée correctement. En cas de difficulté de vissage, vérifie qu'aucun corps étranger ne bloque le filetage. Unerosse peut être utilisée pour nettoyer le filtage. Si le filtage est endommagé, contactez rapidement le service client pour remplaçer les pieces correspondantes. En cas de difficulté d'alignement due à une différence de taille, ne forcez pas le montage, mais contactez le service client pour obtenir des conseils supplémentaires ou le remplacement des pieces. Nous préparerons des vidés d'installation. Veuillez contacter le service client VEVOR si nécessaire.

eux.

PROBLEMES D'UTILISATION

(I) Probleme de répartition

inégale Description : Lors de l'utilisation de l'épandeur, les matériaux sont répartis de manière inégale sur le sol, certaines zones en ayant plus et d'autres en ayant moins.

Solution : Vérifiez l'absence de formation de grumeaux dans la trémie. Si tel est le cas, les grumeaux doivent être broyés avant utilisation. Vérifiez que la vitesse de déplacement de l'épandeur est uniforme. Veillez àMAINNER une vitesse constante, car les variations de vitesse peuvent affecter l'efficacité de l'épandage. Vérifiez que le réglage du bras de contrôle du début de l'épandeur est approprié. Selon le type de matériel et le scenario d'utilisation, reportez-vous aux valeurs recommandées dans les précautions d'épandage du produit et réajustez la position du début.

bras de commande.

(II) La largeur d'épandage ne répond pas aux attentes Description

du problème : La largeur d'épandage réelle n'est pas conforme à la plage spécifique dans le manuel d'instructions, étant soit trop large, soit trop étroite.

Solution: Vérifiez la vitesse de déplacement de l'épandeur. Plus la vitesse est élevée, plus la largeur d'épandage est importante. Réglez la vitesse de déplacement à la vitesse appropriée, selon vos besoin. Vérifiez que le réglage du bras de contrôle du début est correct. Un réglage inapproprié du début peut affecter indirectement la largeur d'épandage. Réajustez-le selon la méthode de réglage appropriée. Si les composants de l'épandeur sont desserrés ou endommages, la largeur d'épandage peut être affectée. Vérifiez soigneusement chaque composant de l'épandeur. Resserrez rapidement toutes les pieces desserrées et contactez le service client pour remplacer tous pieces endommagée.

(III) L'épandeur est bloqué ou ne peut pas être pousse

Description du problème : Pendant le processus d'utilisation, l'épandeur est bloqué, difficile à pousser ou ne peut même pas être poussé normalement.

Solution: Vérifiez que la pression des pneus atteint la valeur recommandée de 25 psi. Une pression insuffisante augmente la résistance à la poussee. Gonflez-les rapidement à la pression standard. Vérifiez qu'aucun corps étranger n'est enroule autour des roues. Si c'est le cas, nettoyez-les. Vérifiez qu'aucune accumulation de matériaux ne bloque les composants de l'épandeur. Nettoyez les matériaux accumulés dans la trémie et les autres composants. Si le problème persististe, il peut s'agir d'une défaillance mécanique, comme un roulement endommagé. Contactez un technician de maintenance professionnel ou le service client de VEVOR pour la maintenance.
