BEDIENUNGSANLEITUNG TC2029A Vevor

Dies ist die Originalanleitung.itte lessen Sie alle Anweisungen sorgfaltig durch,behvor Sie das Gerat in Betrieb behmen. VEVOR gehalt sich das Recht vor, die

Bedienungsanleitung klar und deutlich zu interpretieren. Das Aussehen des Produkts hängt vom gefelften Produkt ab.itte haben Sie Verständnis dafür, dass wir Sienicht erneut über Technologie- oder Software-Updates informieren.

SICHERHEITSHINWEISE

WARNING:

Lesen Sie diesen Material, bevor Sie diesen Produkt verwenden. Die Nichtbeachtung kann zu schweren Verletzungen führen.

Vorsichtsmaßnahmen bei der Montage

1. Die Montage muss gemäß dieser Anleitung erfolgen. Eine unsachgemäße Montage kann Gefahren schaffen.
2. Tragen Sie eine ANSI-zugelassene Schutzbrille und robuste Arbeitshandschuhe während der Montage.
3. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
4. Halten Sie während der Montage unbeteiligte Personen vom Bereich fern.
5. Montieren Sie nicht, wenn Sie mäde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamente.
6. Die Produktiegenschaften gelten für ordnungsgemäß und vollständig montierte nur Produkte.
7. Auf einer flachen, ebenen, harten und glatten Oberfläche montieren, die sichere Unterstützung des hinteren Streuers.
8. Weitere Informationen zu den im Folgenden aufgeführten Teilen finden Sie. Seiten finden Sie im Montagediagramm diesen Handbuchs. Auspacken und trennen Sie alle Teile in einem sauberen Arbeitsbereich.

Vorsichtsmaßnahmen treffen

1. Setzen oder stellen Sie sich nicht auf diesen Gegenstand.
2. Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, mit diesen Produkt zu playen oder in dessen Höhe zu Antikel.
3. Überschreiben Sie nicht die angegebene Gewichtskapazität.
4. Nur bestimmungsgemäß verwenden.
5. Vor jedem Gebrauch prüfen; nicht verwenden, wenn Teile lose oder beschädigt sind.

BEWAHREN SIE DIESES HANDBUCH AUF

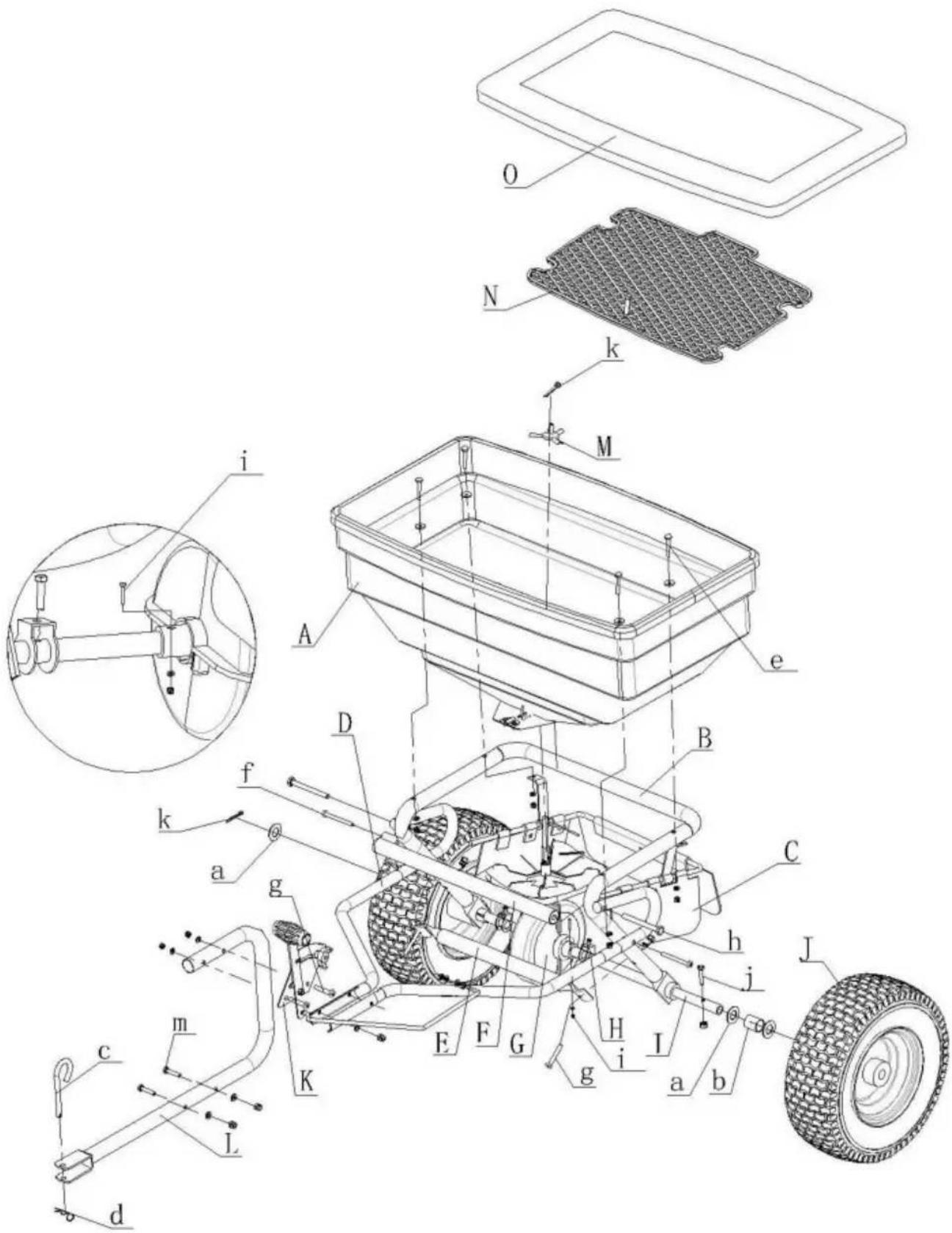

TEILELISTE

A	Trichter x1	B	Stützstange x1
C	Blockierplatte x1	D	Linke und rechte Halterung x1
E	Bewehrungsstab x1	F	Strebe x1
G	Getriebe x1	H	Positionierungsteil x2
Achse x1		J	Rad x2
K	Gangpositionseinsteller x1	L	Anhängerkupplung

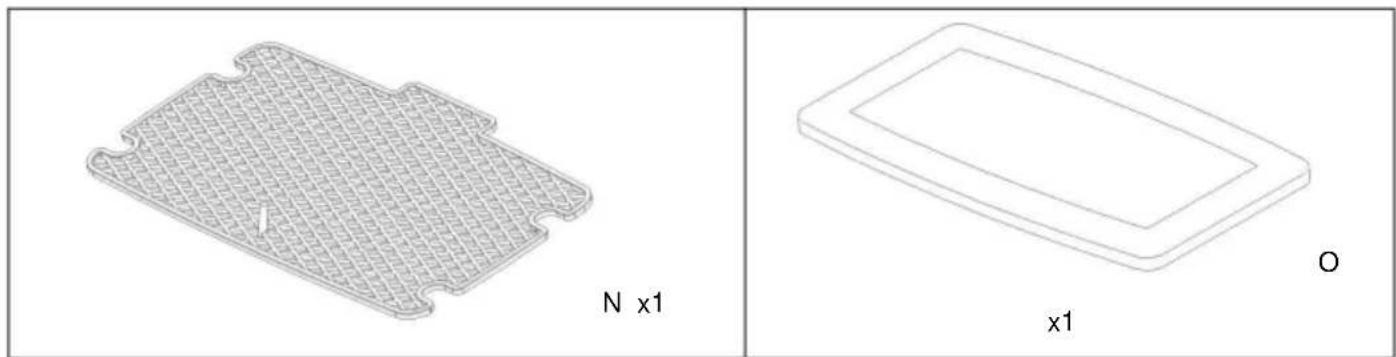

M	Rotierender Kopf x1	N	Poly-Filternetz x1
O	Transparente Abdeckung x1
A	Große Unterlegscheibe x5	B	Ärmel x2
CD	Stiftachse x1		R-förmiger Stift x1
e	Schraube M6*40 x4 Schraube	F M6*60 x2	G
G	Schraube M6*40 x4 Schraube	H M8*80 x2
	Schraube M3*30 x1	J	Schraube M6*50 x1
kM	Stift x2		Schraube M6*60 x2

MONTAGESTRITT

Ein x1	B x1	C x1
e Schraube M6*40x4
1. Stellen Sie den Trichter (A) mit der Öffnung nach unten auf den Boden. 2. Platzieren Sie die Stützstange (B) auf dem Trichter (A) in der in die Figur. 3. Befestigen Sie zunachst die Stützstange (B) mit zwei Schrauben (e x2). 4. Setzen Sie die Befestigungsfübe der Sperrplatte (C) auf die Stützstange (B) und befestigen Sie sie mit zwei Schrauben (e x2).

D x1	F x1
f x2	h x2

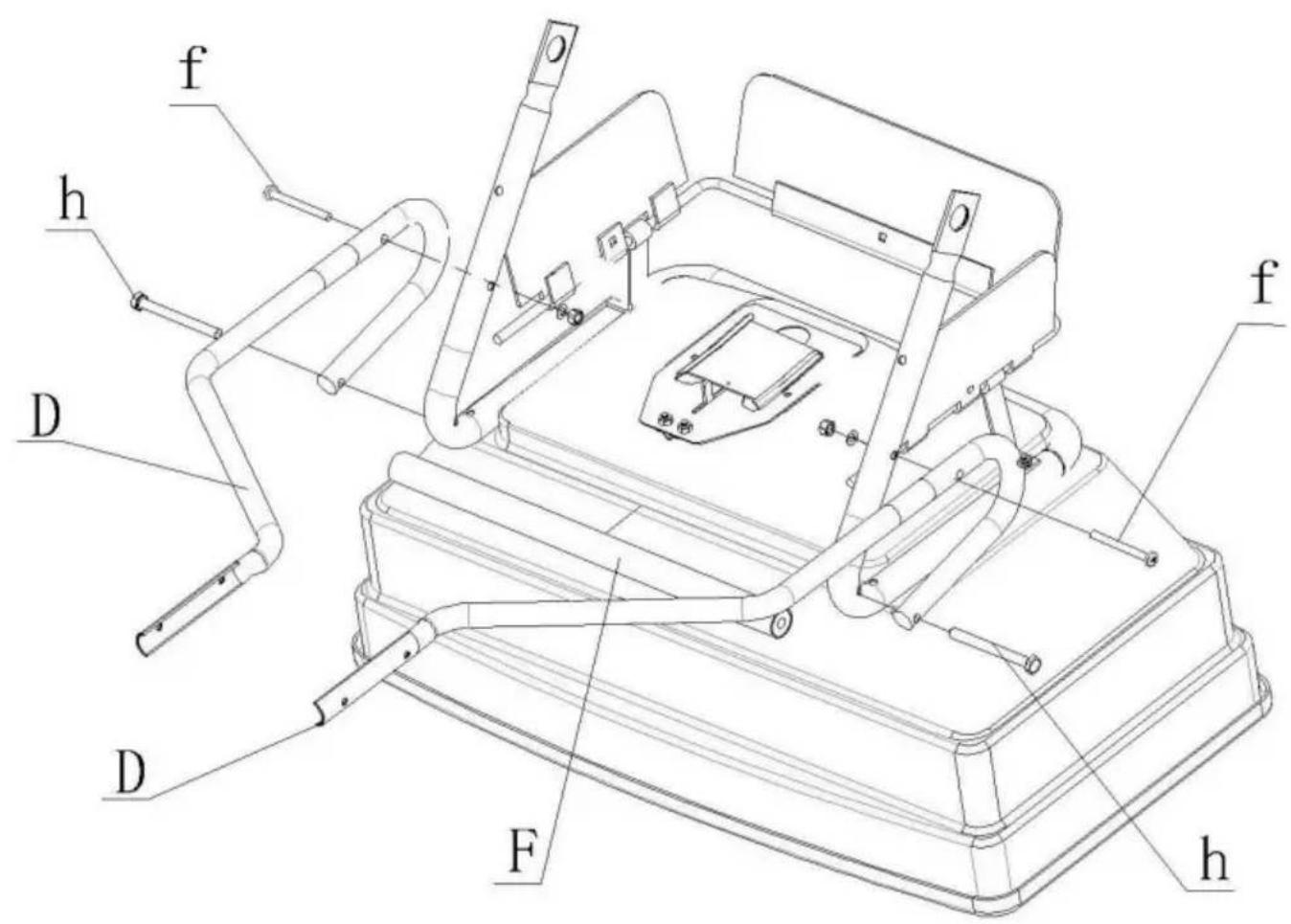

Montieren Sie die linke und rechte Halterung (D) mit der Stützstange (B) und Befestigen Sie sie mit den Schrauben (h x2) bzw. den Schrauben (f x2).

Achten Sie auf die Ausrichtung der linken und rechten Halterung (D).

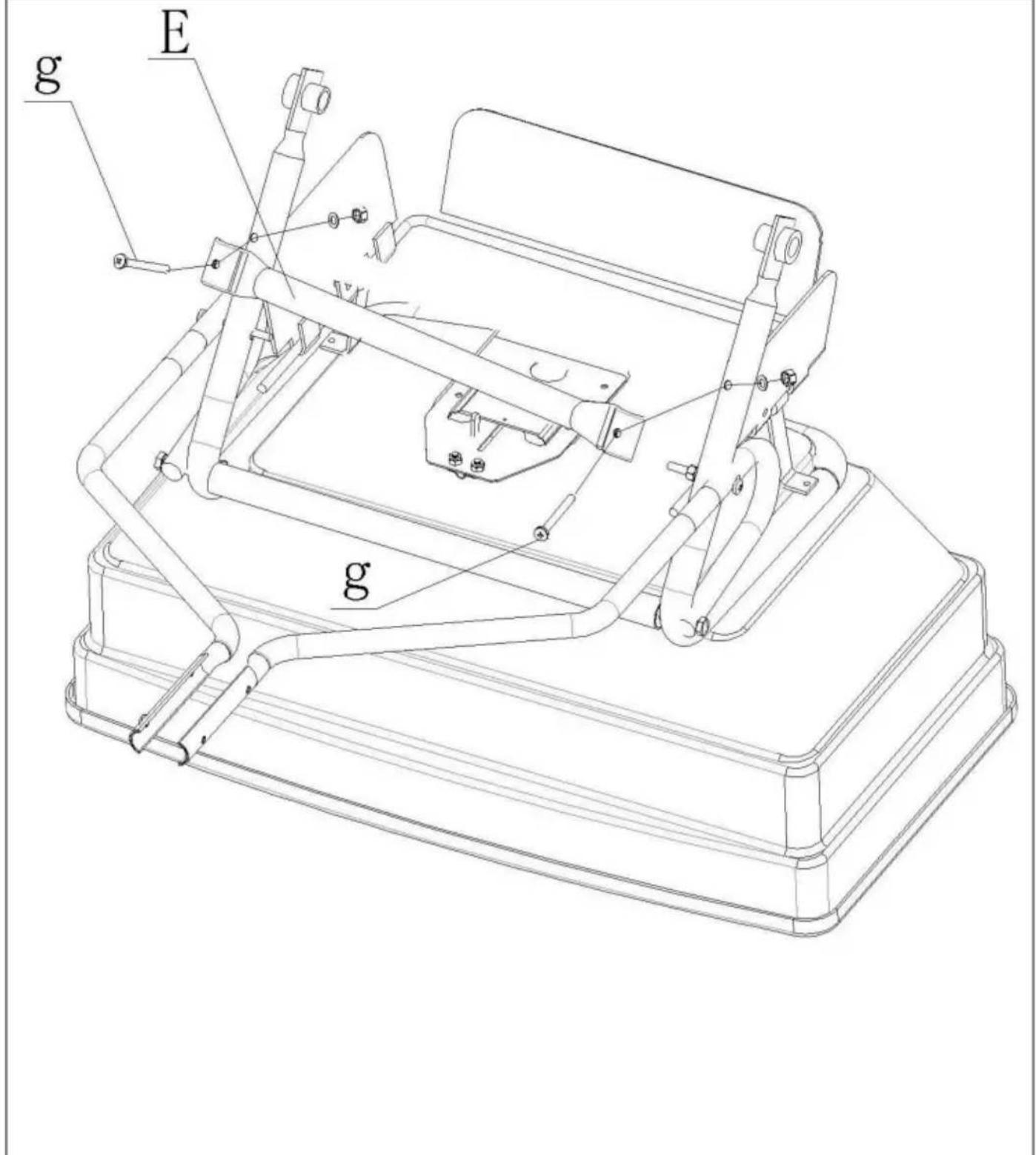

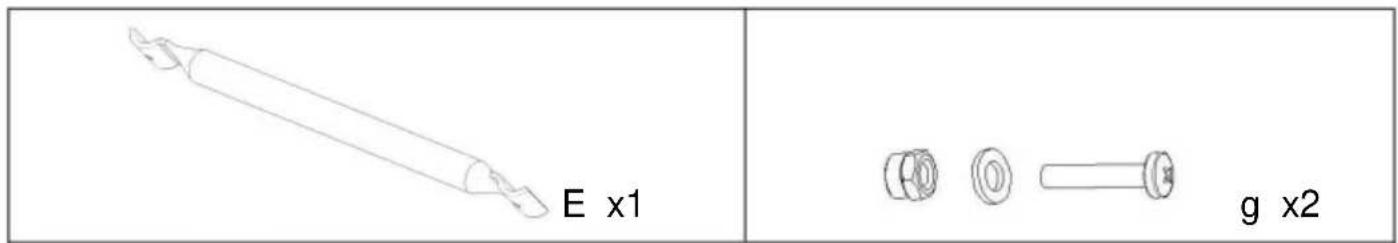

Montieren Sie die Verstärkungsstange (E) an der Stützstange (B) und befestigen Sie sie mit der Schraube (g x2).

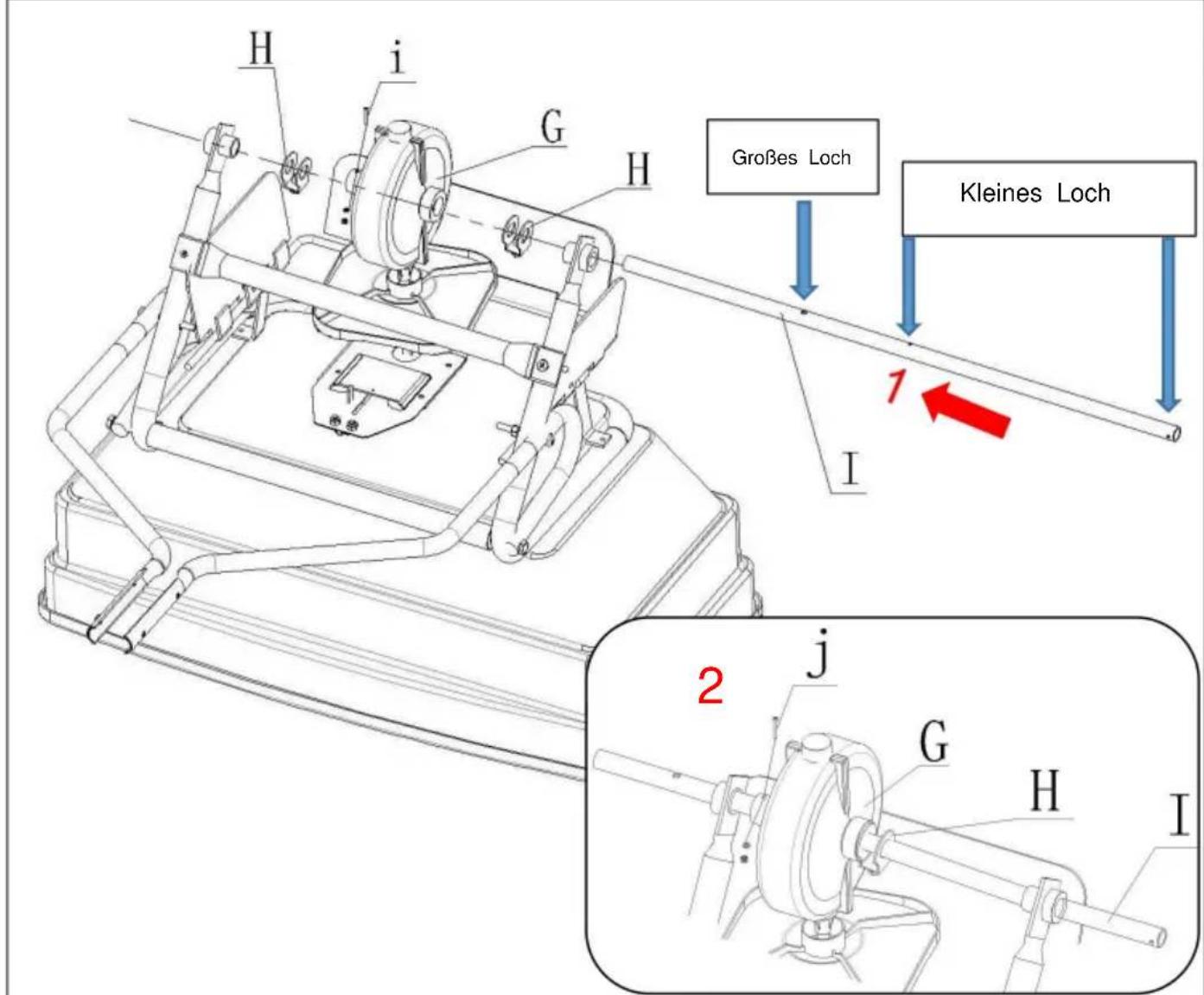

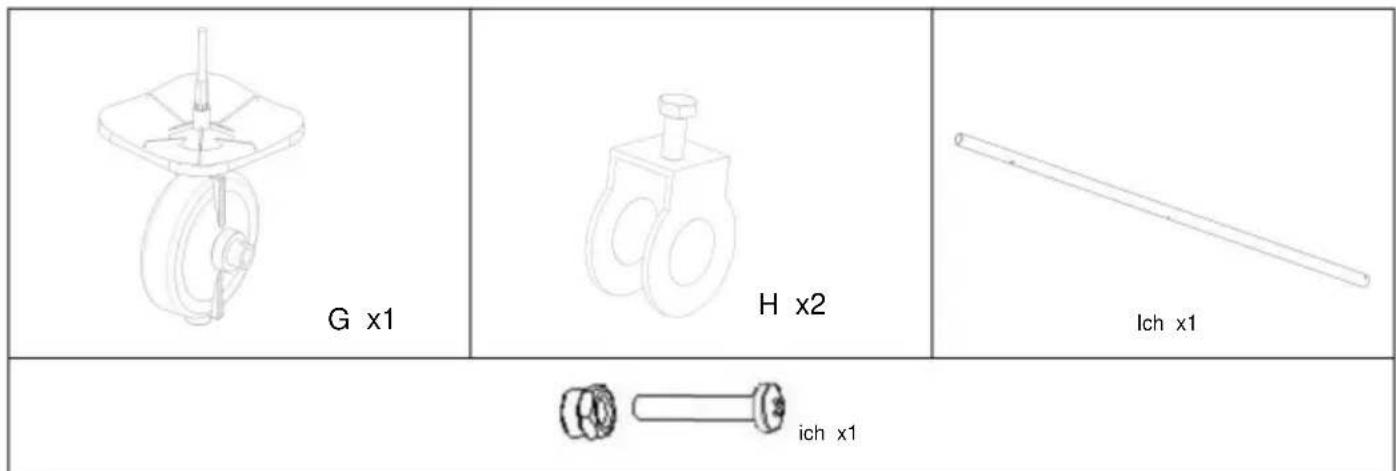

1. Bestimmen Sie die Ausrichtung der Achse (I) anhand der markierten Lochpositionen im obigen Führren Sie die Achse (I) anschließend in Pfeilrichtung durch die Halterung (B). Montieren Sie anschließend das Positionierteil (H) und das Getriebe (G) und anschließend ein weiteres Positionierteil (H) und die Halterung (B) an der Achse.
2. Befestigen Sie die Achse (I) und das Getriebe (G) mit einer M3×30-Schraube (j), wie in der Detailzeichnung gezeigt.

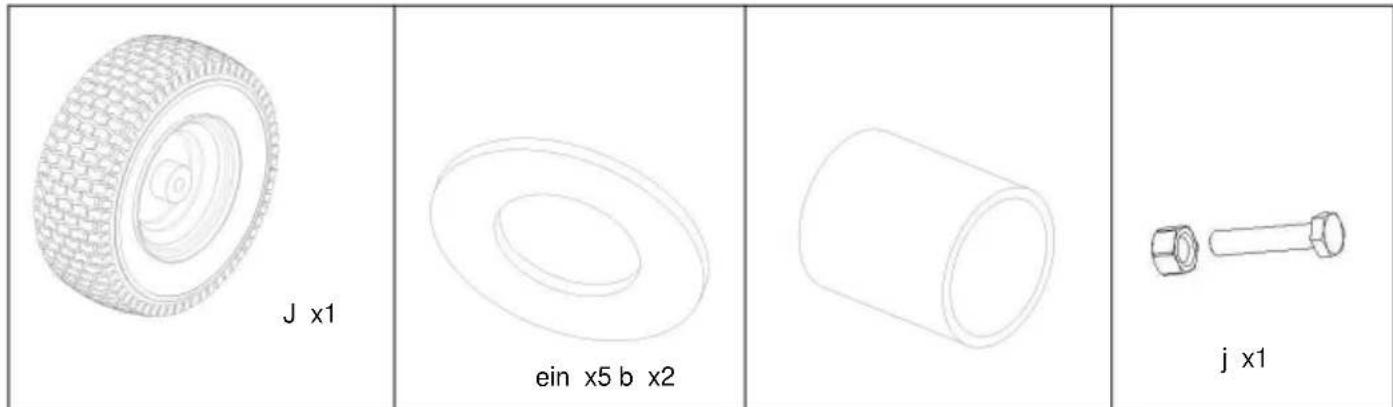

k x1

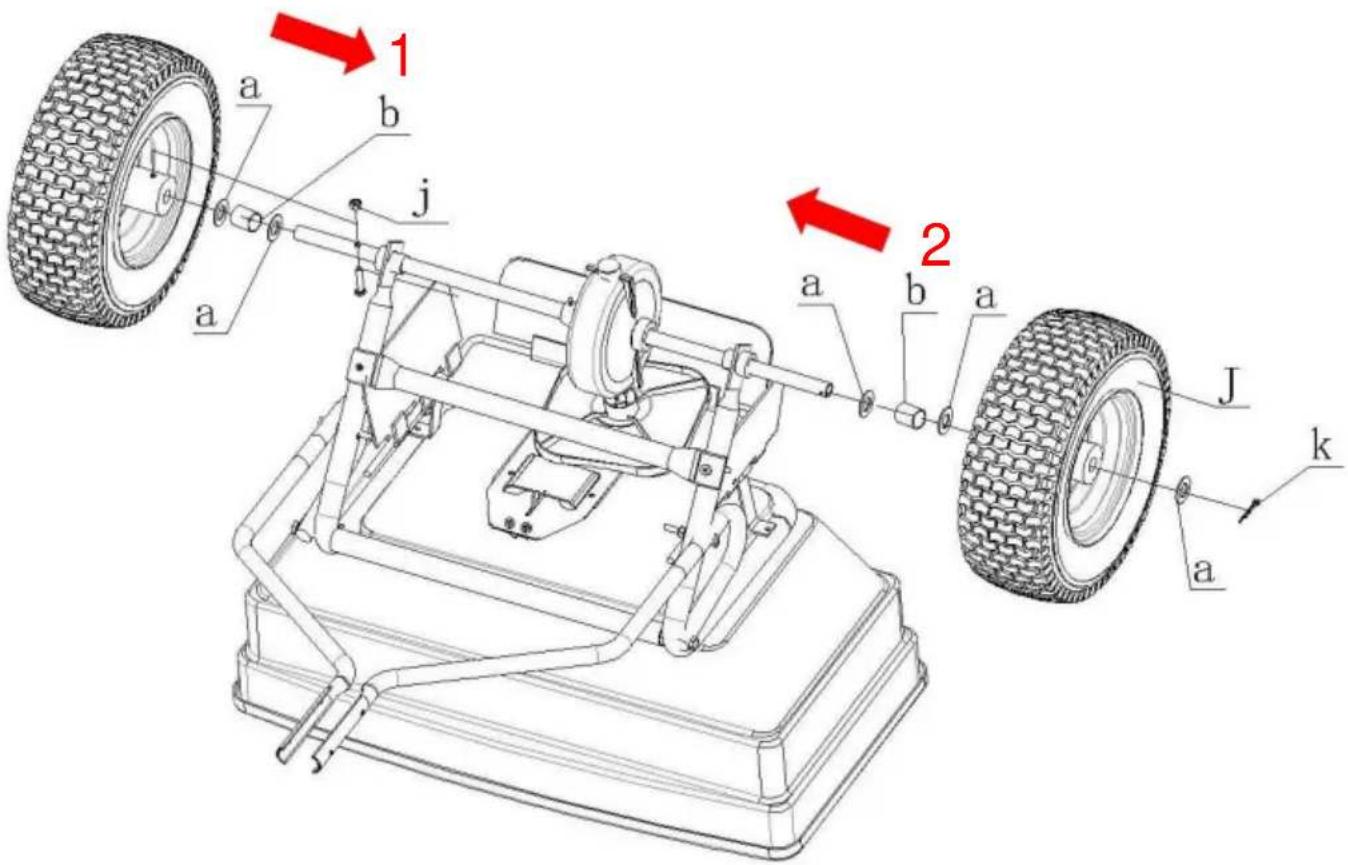

1. Legen Sie auf der linken Seite eine große Unterlegscheibe (a), eine Hülse (b), eine weitere große Unterlegscheibe (a) und ein Rad (J) nacheinander und befestigen Sie sie dann mit einer M6*50-Schraube (j).
2. Auf der rechten Seite eine große Unterlegscheibe (a), eine Hülse (b), eine große Unterlegscheibe (a), eine Rad (J) und eine große Unterlegscheibe (a) nacheinander und befestigen Sie sie dann mit einem Stift (k). Hinweis: Das Aufblasventil sollte nach außen zeigen.

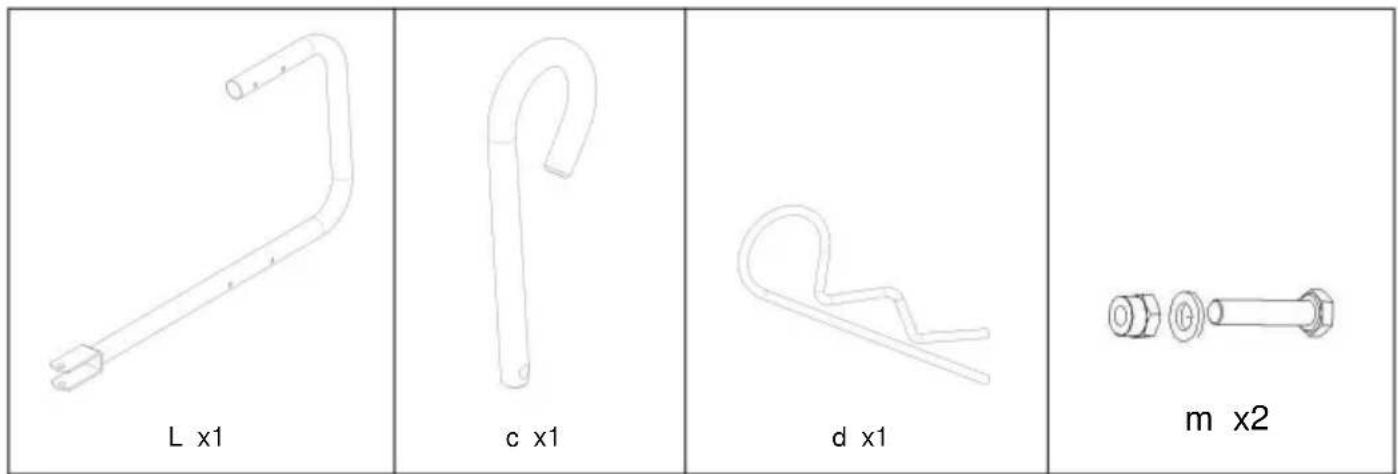

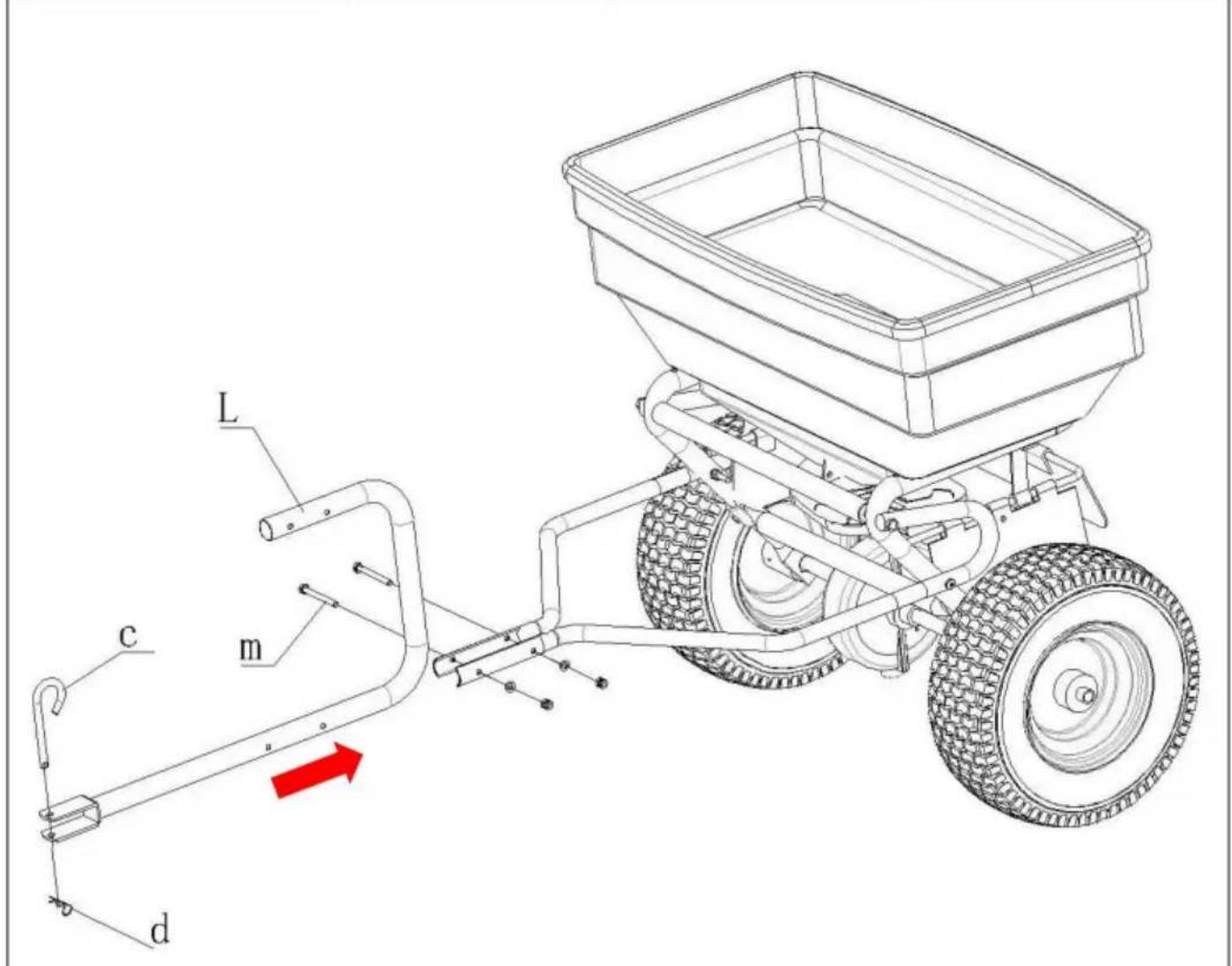

1. Montieren Sie die Anhängerkupplung (L) an der linken und rechten Halterung (D) und befestigen Sie sie mit zwei M6*60 Schrauben (m).
2. Stecken Sie die Stiftachse (c) und den R-formigen Stift (d) in die Löcher am Kopf des Anhängerkupplung (L).

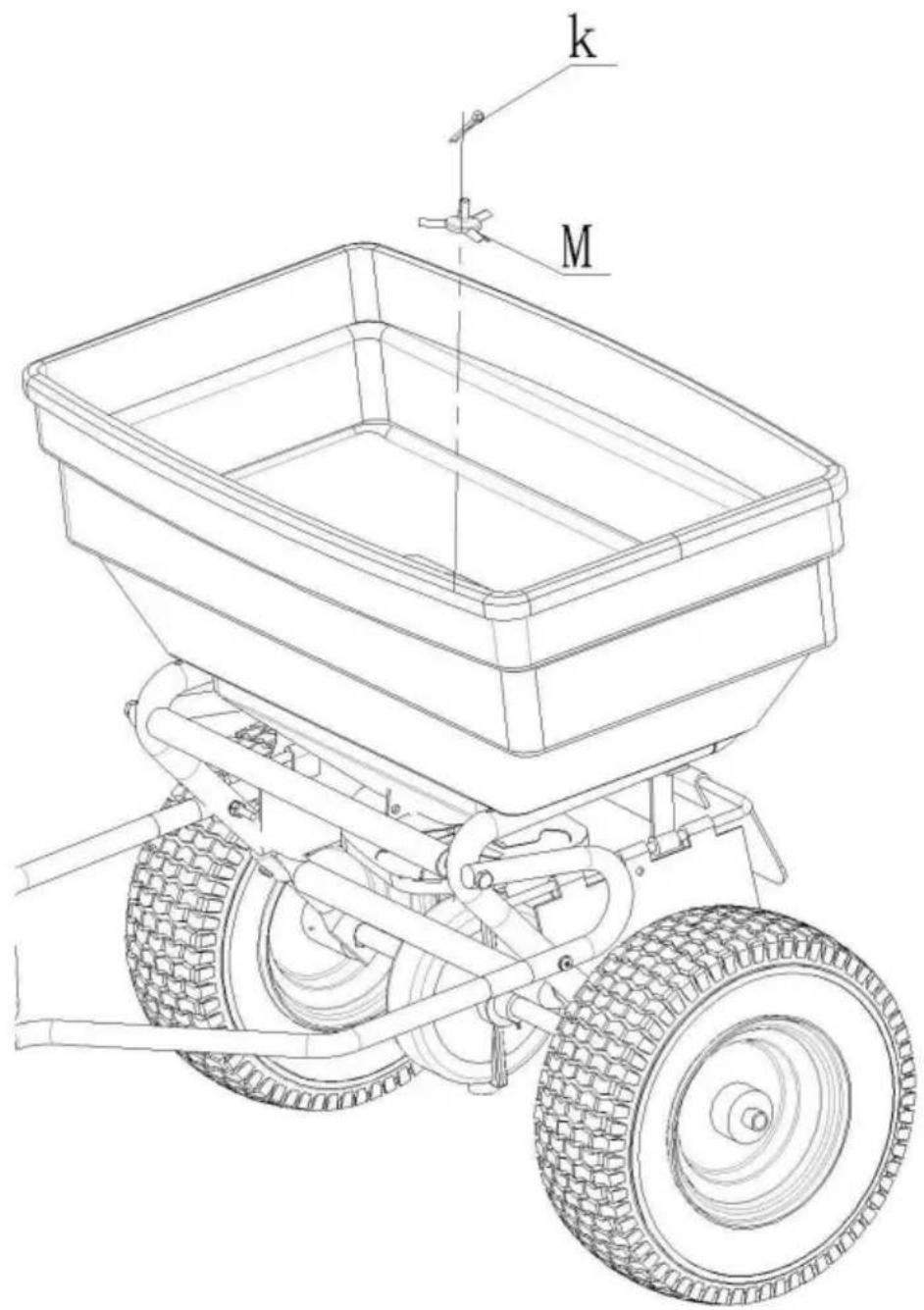

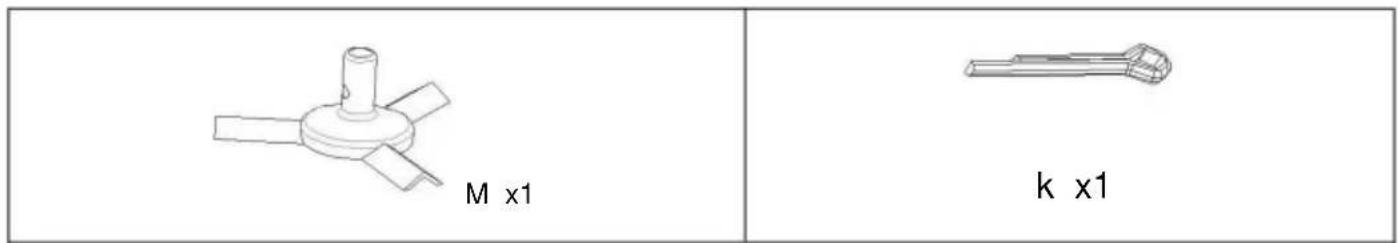

Installieren Sie den rotierenden Kopf (M) im Trichter (A) und befestigen Sieihn mit dem Stift (k).

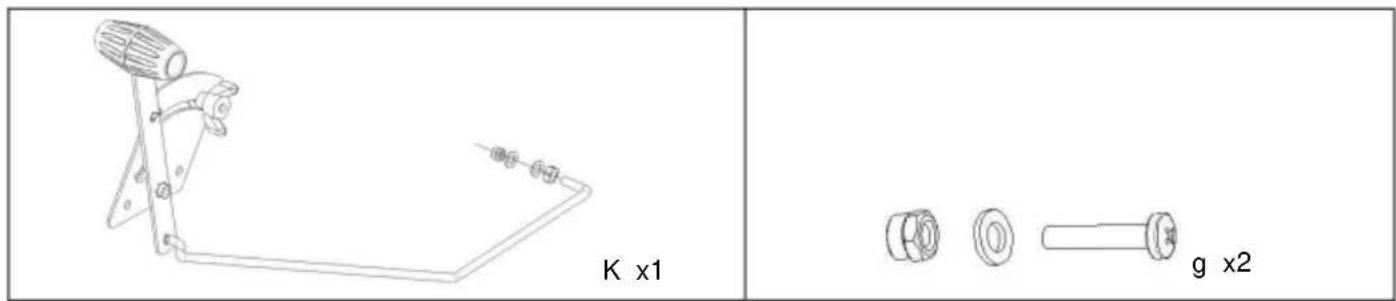

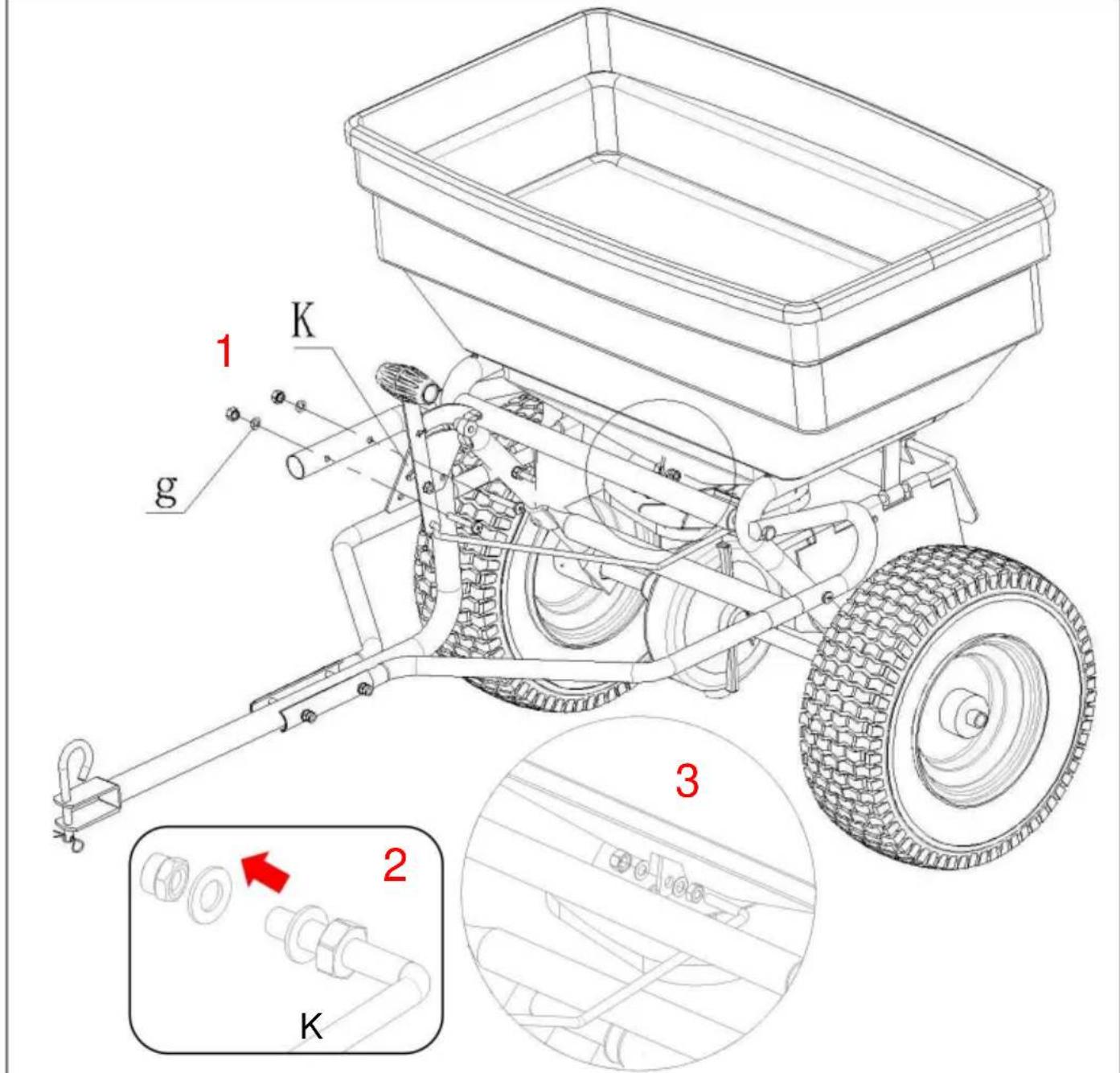

1. Montieren Sie den Gangpositionseinsteller (K) an der Anhängerkupplung (L) und befestigen Sieihn mit zwei M6*40-Schrauben (g).
2. Entfernen Sie zunachst eine Schraube und eine Unterlegscheibe vom Gangpositionseinsteller (K) (er wird vormontiert mit zwei Schrauben und zwei Unterlegscheiben gefleert).
3. Stecken Sie das Ende des Gangpositionseinstellers (K) in den Einsteller des Trichters (A) und befestigen Sieihn dann mit der entfernten Schraube und Unterlegscheibe.

VERWENDUNG DES STREUWAGENS

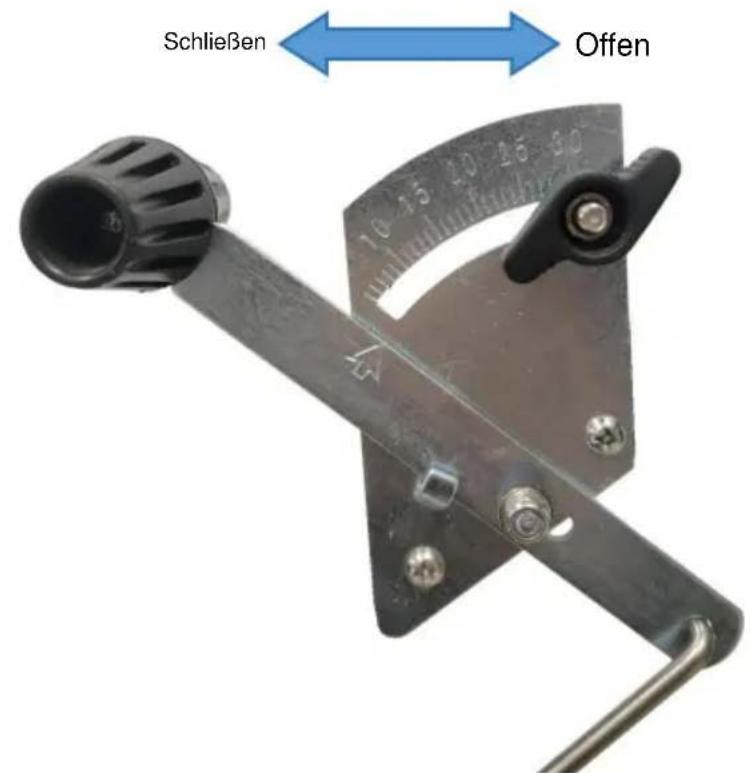

ZUM ÖFFNEN: Drücken Sie den Bedienhebel nach vorne, bis er am Knopf anschlägt.

ZUM SCHLIESSEN: Ziehen Sie den Steuerhebel vollständig nach hinten in Richtung des Bedieners.

Befolgen Sie die Anweisungen des Streugeräteherstellers.

Material.

HINWEIS: Achten Sie auf eine gleichmäßige Verteilung des Streugutes.

Streugut muss trocken sein.

1. Vor dem Einfüllen des Streumittels den Dosierhebel in die
   AUS-Stellung (Ausgabeklappe geschlossen).
2. Füllen Sie den Streuwagenbehälter.
3. Um die Streumenge einzustellen, stellen Sie den Dosierhebel auf die gewünschte

Position.

1. Um das Material zu vertellen oder zu verstreten, fahren Sie den Streuwagen mit einer gleichmäßige Geschwindigkeit (je hoher die Geschwindigkeit,esto großer die Streudistanz).
2. Schließen Sie die Dosierklappe, sobald Sie den Streuwagen anhalten (Dosierhebel in Position OFF).

VERWENDUNG IHRES STREUERS

1. Bestimmen Sie die ungebährte Quadratmeterzahl der abzudeckenden Fläche und schätzen Sie benötigte Materialmenge.
2. Stellen Sie vor dem Befüllen des Trichters sicher, dass sich der Durchflusskontrollarm in der Aus-Position befindet und die Verschlussplatte ist geschlossen.
3. Zerkleinern Sie beim Befüllen des Trichters alle Düngeklumpen.

4. Stellen Sie den einstellbaren Anschlag ein, während sich der Durchflussregler noch in der Aus-Position befindet. Sieher die Anwendungstabelle auf dieser Seite und die Anweisungen auf dem Düngersack, um Wahlen Sie die richtige Durchflusseinstellung.

5. Die Anwendungstabelle ist für leichte bis schwere Anwendungen an einem Fahrzeug berechnet Geschwindigkeit von 3 Meilen pro Stunde oder 100 Fuß in 23 Sekunden. Eine Geschwindigkeitsänderung erfordert eine Anpassung der Durchflussrate, um die gleiche Abdeckung zu erhalten. Je schneller Sie fahren,esto größter ist die Sendebreite.

6. Stellen Sie safer, dass der Antriebsstift in der Achse installiert ist, bevor Sie den Streuer starten.
7. Setzen Sie den Streuer immer in Bewegung, bevor Sie die Verschlussplatte öffnen.
8. Schlieben Sie immer die Verschlussplatte, bevor Sie den Streuer drehen oder stoppen.
9. Wenn Dürger versehentlich zu stark auf einer kleinen Fläche verteil wird, tränken Sie die Fläche gründlich mit einem Gartenschlauch oder Sprinkler, um ein Verbrennen des Rasens zu verhindern.
10. Um eine gleichmäßige Abdeckung zu gewährleisten, führen Sie jeder Durchgang so durch, dass das Streumuster überlappt liegt das Muster aus dem vorherigen Durchgang, wie in der Abbildung unter gezeigt. Die Ungefährte Streubreiten für verschiedene Materialien finden Sie in der Anwendung Diagramm auf dieser Seite.
11. Achten Sie beim Ausbringen von Unkrautbekämpfungsdünngern daraufuf, dass das Streumuster trifft keine immergrünen Bäume, Blumen oder Straucher.

PRODUKTSTREUEREINSTELLUNGEN

VORSICHT

Dies sind ungebährte Einstellungen und dienen nur als Richtlinie. Material, Gehgeschwindigkeit, Gelände, Witterungsbedingungen, Alter und Zustand des Streuers usw. können die Einstellung beeinflussen. Beginnen Sie im Zweifelsfall mit einer niedrigeren Einstellung und erhöhen Sie diese gegebenenfalls. Kalibrieren Sie ihren Streuer vor Gebrauch immer.

WARTUNG UND LAGERUNG

Wartung

• Reinigen Sie den Trichter nach jedem Gebrauch vom Material.
• Nach jedem Gebrauch den Streuerinnen und außen abspulten/trocknen.
• Vor dem Betrieb sicherstellen, dass die Reifen die empfohlene Reifengröbe haben DRUCK 25 PSI.
• Überprüfen Sie regelmäßig alle Befestigungselemente auf festen Sitz.
• Teile jährlich reinigen und leicht einfetten.
• Verwenden Sie eine glänzende Emaille-Spruhfarbe, um zerkratztes oder abgenutztes lackiertes Metall auszubessern Oberflächen.
• Überschreiben Sie niemals die zulässige Tragfähigkeit, da dies zu Schaden am Streuer führt.

Wichtig

Die in dieser Bedienungsanleitung aufgeführten Warnungen, Vorsichtshinweise und Anweisungen können nicht alle möglichen Bedingungen oder Situationen abdecken, die auftreten konnen. Es muss verstanden werden von Der Betreiber weist daraufhin, dass gesunder Menschenverstand und Vorsicht Faktoren sind, die nicht in die这点es Produktes und muss vom Betreiber bereitgestellt werden.

Lagerung

• Lassen Sie niemals Material über länger Zeit im Trichter verbleiben.
• Stellen Sie vor der Lagerung sicher, dass der Streuer sauber und trocken ist, um jahrelangen Service.
• Bei schlechtem Wetter und in den Wintermonaten im Haus oder an einem geschützten Ort lagern.

PRODUKPARAMETER

Modell	TC2029A
Sicheres Ladegewicht	130 Pfund (59 kg)
Farbe	Schwarz
Streubreite	0–3 m

MONTAGEPRÄMIEN

(I) Fehlende oder beschädigte Teile

Problembeschreibung: Nach dem Öffnen der Teileverpackung stellt man fest, dass die Menge einiger Teile nicht ausreicht oder offensichtliche Schäden vorliegen.

Lösung: Überprüfen Sie die Teileliste sorgfältig, um fehlende oder beschädigte Teile zu ermitteln. Kontaktieren Sie den VEVOR-Kundendienst, geben Sie das Produktmodell TC2029A und die entsprechenden Teileinformationen an und beantragen Sie den Austausch oder die Neuzustellung der Teile. Versuchen Sie während der Wartezeit auf die neuen Teile nicht, unvollständig oder beschädigte Teile zu montieren, um die Leistung und Sicherheit des Produkts nicht zu beeinträchtigen.

(II) Schwierigkeiten bei der

Montage Problembeschreibung: Beim Befolgen der Montageschritte in der Bedienungsanleitung kommt es zu Situationen wie beispielsweise einer schwierigen Ausrichtung der Teile oder der Unabhängigkeit, Schrauben reibungslos einzuschrauben.

Lösung: Überprüfen Sie erneut die korrekte Einbaurichtigung der Teile. Beachten Sie die Abbildungen in der Bedienungsanleitung und stellen Sie safer, dass jeder Teil in der richtigen Position eingebaut ist. Falls sich die Schrauben schwer eindreten setzen, prufen Sie, ob Fremdkörper das Gewinde blockieren. Reinigen Sie das Gewinde mit einer Bürste. Sollten die Gewinde beschädigt sein, wenden Sie sich umgehend an den Kundendienst, um die entsprechenden Teile austauschen zu setzen. Soltte die Ausrichtung aufgrund von Großnabweichungen schwierig sein, wenden Sie sich nicht mit Gewalt an den Kundendienst, um weitere Anleitungen oder den Austausch von Teilen zu erhalten. Wir erstellen kein Installationsvideos. Wenden Sie sich bei Bedarfitte an den VEVOR-Kundendienst. ihren.

NUTZUNGSPROBLEME

(I) Ungleichmäßiges Streuen

Problembeschreibung: Beim Einsatz des Streuers wird das Material ungleichmäßig auf dem Boden verteil, wobei es in manchen Bereichen mehr und in manchen Bereichen weniger Material gibt.

Lösung: Prüfen Sie, ob sich im Trichter Materialanbackungen bilden. Falls ja, müssen diese vor Gebrauch aufgebrochen werden. Stellen Sie safer, dass die Laufgeschwindigkeit des Streuers gleichmäßig ist. Achten Sie auf eine gleichmäßige Geschwindigkeit, da Geschwindigkeitsänderungen die Streuwirkung beeinträchtigen können. Prüfen Sie, ob die Einstellung des Durchflussreglers des Streuers korrekt ist. Beachten Sie je nach Materialart und Einsatzzweck die empfohlenen Werte in den Streueinstellungen des Produkts und passen Sie die Position des Durchflussreglers entsprechend an. Querlenker.

(II) Streubreite entspricht nicht den Erwartungen

Problembeschreibung: Die tatsächliche Streubreite entspricht nicht dem in der Bedienungsanleitung angegebenen Bereich und ist entweder zu breit oder zu schmal.

Lösung: Überprüfen Sie die Fahrgeschwindigkeit des Streuers. Je*höher die Geschwindigkeit, desto
großer die Streubreite. Passen Sie die Fahrgeschwindigkeit bei Bedarf an einen geeigneten Bereich an.
Überprüfen Sie, ob die Einstellung des Durchflussreglers korrekt ist. Eine ungeeignete Durchflusseinstellung
kann die Streubreite indirectt beeinflussen. Passen Sie die Einstellung entsprechend der korrekten
Methode an. Lose oder beschädigte Streuerkomponenten konnen die Streubreite beeinträchtigen.
Überprüfen Sie sorgfältig alle Streuerkomponenten.
Ziehen Sie lose Teilerechtzeitig fest und wenden Sie sich an den Kundendienst, um beschädigte Teile
austauschen zu halten.

(III) Der Spreizer klemmt oder{lsst sich nicht schieben.

Problembeschreibung: Während des Gebrauchs klemmt der Spreizer,lässt sich nur schwer schieren oder lassst sich nicht normal schieren.

Lösung: Prüfen Sie, ob der Reifendruck den empfohlenen Wert von 25 PSI erreicht. Unzureichender Luftdruck erhöht den Schubwiderstand. Pumpen Sie den Reifenrechtzeitig auf den Standarddruck auf. Prüfen Sie, ob sich Fremdkörper um die Räder gewickelt haben. Falls ja, entfernen Sie diese. Prüfen Sie, ob sich im Streuer Material angesammelt hat, das die Komponenten blockiert. Entfernen Sie angesammeltes Material im Trichter und anderen Komponenten. Besteht das Problem weiterhin, liegt möglicherweise ein mechanischer Komponentenfehler vor, z. B. ein beschädigtes Lager. Wenden Sie sich zur Wartung an einen professionellen Wartungstechniker oder den VEVOR-Kundendienst.
