Marque	Vevor
Modèle	ST-2090D
Type de produit	Station de soudage
Tension d'alimentation	110/240 V CA
Puissance	80 W
Plage de température	80 °C – 480 °C
Stabilité de température	±2 °C
Réglage de température	Par bouton rotatif
Unité de température	°C / °F (commutable)
Affichage	Tube Nixie
Verrouillage de température	Oui
Veille automatique	Oui (après 10 min sur support)
Arrêt automatique	Oui (après 20 min de veille)
Types de pannes incluses	T900-K, T900-SI, T900-I, T900-H, T900-LB, T900-0.8D, T900-1.2D, T900-1.6D, T900-2.4D, T900-3.2D, T900-1.2LD, T900-SB, T900-B, T900-S10 (5 fournies, liste détaillée dans la notice)
Accessoires inclus	Pince à épiler, pompe à dessouder, laine de laiton, fil d'étain (30 g, sans plomb), support de fil, bobine de tube, support de fer
Utilisation	Pour soudage électronique, brasage
Sécurité	Ne pas utiliser en environnement humide, tenir hors de portée des enfants, utiliser des accessoires d'origine
Entretien	Nettoyage des pannes avec la laine de laiton ; remplacer le noyau chauffant si nécessaire
Garantie	2 ans (hors consommables)
Normes	Conforme à la partie 15 des règles FCC

FOIRE AUX QUESTIONS - ST-2090D Vevor

Comment régler la température ?

Tournez le bouton rotatif pour ajuster la température souhaitée. L'écran affiche la consigne, puis après 3 secondes, la température réelle de la panne.

Comment verrouiller la température ?

Appuyez simultanément sur les boutons LOCK/°C/°F pendant 3 secondes. L'écran affiche LOC et la température est verrouillée. Répétez l'opération pour déverrouiller.

Comment changer l'unité de température ?

Appuyez simultanément sur les boutons LOCK/°C/°F en mode fonctionnement pour basculer entre °C et °F. Le voyant correspondant s'allume.

Que faire si l'écran affiche 'E02' ?

L'erreur E02 indique un problème de capteur. Vérifiez la connexion du fer à souder et remplacez la panne ou le noyau chauffant si nécessaire.

Comment activer la veille automatique ?

Placez le fer sur le support. Après 10 minutes sans utilisation, la station passe en veille (affichage STB) et chauffe à 200°C. Reprenez le fer pour revenir en mode normal.

Comment nettoyer la panne à souder ?

Utilisez la laine de laiton incluse pour nettoyer la panne lorsqu'elle est chaude. Évitez de gratter avec des objets durs.

Puis-je utiliser une tension différente ?

La station accepte une tension de 110 V ou 240 V CA. Assurez-vous que la prise correspond à la tension de votre réseau.

Quelles pannes sont compatibles ?

Utilisez les pannes de la série T900 (ex: T900-K, T900-I, etc.). Cinq pannes sont fournies avec l'appareil.

Comment remplacer le noyau chauffant ?

Dévissez la panne, retirez l'ancien noyau et insérez le nouveau. Utilisez uniquement des pièces d'origine pour éviter tout dommage.

Que faire en cas de surchauffe ou d'odeur ?

Éteignez immédiatement l'appareil et débranchez-le. Laissez refroidir complètement. Vérifiez qu'aucun matériau inflammable n'est à proximité. Contactez le support si le problème persiste.

MODE D'EMPLOI ST-2090D Vevor

Assistance technique et certificat de garantie électronique : www.vevor.com/support

KIT STATION DE SOUDURE

MODÈLE : ST-2090D

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

SOUDURE

KIT DE STATIONNEMENT

MODÈLE : ST-2090D

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.

Le fer à souder doit être testé avant de quitter l'usine, donc la soudure

la pointe peut recouvrir une petite quantité d'étain et le boîtier sera légèrement jaunâtre, ce qui est un phénomène normal.

Informations sur le droit d'auteur

La conception de ce produit (y compris le logiciel interne) et de ses accessoires est protégée par

les lois nationales pertinentes. Toute violation des droits de notre

entreprise sera soumise à des sanctions légales. Les utilisateurs doivent respecter consciencieusement les

lois nationales pertinentes lors de l'utilisation de ces produits.

Clause de non-responsabilité

Nous n'assumons aucune responsabilité pour toute blessure corporelle ou tout dommage matériel causé pour des raisons autres que le problème de qualité du produit, qui peuvent inclure la force majeure (catastrophes naturelles, etc.) ou un comportement personnel pendant le fonctionnement de ce produit. Ce manuel est organisé, compilé et publié par SHENZHEN ATTEN

TECHNOLOGY CO., LTD. selon les dernières fonctionnalités du produit. Nous ne serons pas responsables de la notification ultérieure de l'amélioration ultérieure du produit et de ce manuel.

Précautions de sécurité

Avertissement	Une mauvaise utilisation de ce produit peut entraîner des blessures graves, voire mortelles. utilisateur.
Prudence	Une mauvaise utilisation de ce produit peut entraîner des blessures graves à l'utilisateur ou dommages matériels à l'objet concerné.

Pour éviter tout choc électrique, blessure corporelle ou risque d'incendie, respectez les consignes suivantes :

des règles de base doivent être respectées lors de l'utilisation de l'équipement. Afin de garantir

la sécurité personnelle, uniquement les pièces et accessoires approuvés ou recommandés par le

fabricant d'origine peuvent être utilisés, sinon des conséquences graves peuvent survenir !

AVERTISSEMENT

Lors de l'utilisation de ce produit, le crayon à souder/la panne à souder, avec une température

pouvant atteindre 80-480 °C, peut provoquer des brûlures à l'utilisateur ou provoquer un incendie en cas de mauvaise utilisation. Les utilisateurs doivent donc respecter strictement les règles suivantes : •

Gardez ce produit à l'écart des matériaux inflammables.

• Gardez le produit hors de portée des enfants. • N'utilisez pas ce produit si vous n'avez pas d'expérience ou si vous n'avez pas les connaissances nécessaires sans l'aide du personnel concerné. • N'utilisez pas ce produit dans un environnement humide ou avec les mains mouillées pour éviter tout choc électrique.
• Ne modifiez pas ce produit et ses accessoires sans autorisation. • Veuillez couper l'alimentation lors du remplacement des pièces et des pointes de fer, et ne reprenez pas
• Veuillez utiliser les accessoires d'origine de l'usine lors du remplacement de l'équipement jusqu'à ce qu'il soit complètement refroidi. pièces du produit.
• Assurez-vous d'éteindre l'interrupteur d'alimentation lorsque l'équipement est temporairement arrêté ou hors d'usage. • Si le cordon d'alimentation est endommagé, veuillez contacter le fabricant ou son agent de service ou un personnel qualifié similaire pour le réparer, afin d'éviter des blessures corporelles ou des dommages au produit • Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dépourvues d'expérience et de connaissances s'ils ont reçu une supervision ou des instructions concernant l'utilisation de l'appareil en toute sécurité et comprennent les dangers concernés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

Connaissances essentielles pour les utilisateurs

Les utilisateurs doivent avoir des connaissances de base en bon sens et en électricité.

opérations avant d'utiliser le produit. Les mineurs doivent utiliser le produit sous la surveillance

l'accompagnement d'un professionnel ou d'un tuteur.

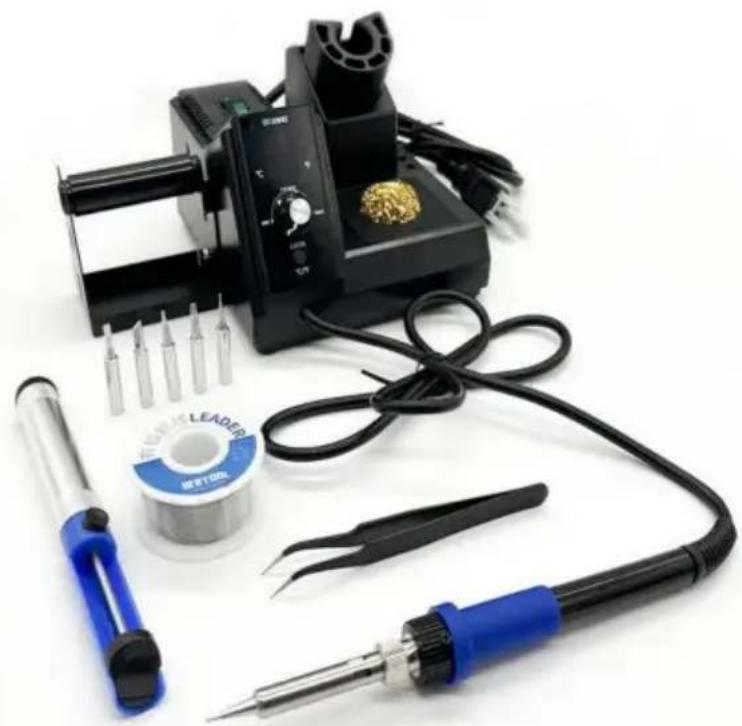

Liste de colisage

Unité principale (y compris la machine, le câble d'alimentation et la poignée) x1pc

Pointes de soudure*5

Pince à épiler * 1

Pompe à dessouder*1

Laine de laiton *1

30 grammes de fil d'étain (sans plomb) *1

Support de fil à souder *1

Bobine de tube *1

Support de fer *1

Manuel d'utilisation *1

Caractéristiques

Ce produit est conçu avec un affichage à tube Nixie.

Station de soudage combinée avec support de soudage.

Étalonnage de la température contrôlé par MCU avec système PID équipé, réglage température par bouton rotatif, facile à utiliser. La structure de

la poignée est conçue de manière ergonomique pour une prise en main confortable. Le fil chauffant et le capteur sont fabriqués en matériau PTC, qui est rapide à installer.

Augmentation de la température et contrôle précis de la température. La mise

en veille automatique et l'arrêt automatique sont disponibles.

Utilisation d'un câble d'alimentation à 3 conducteurs.

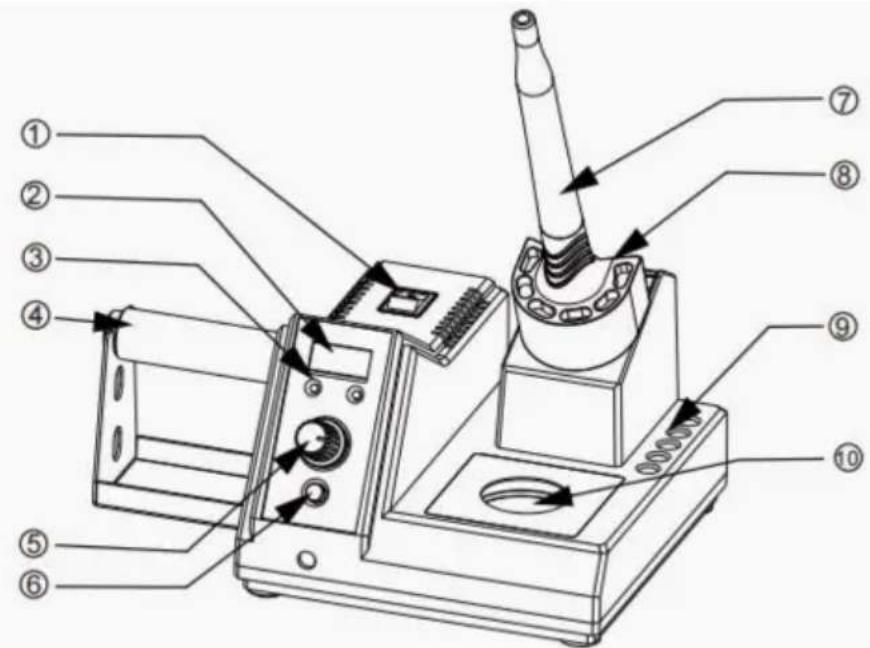

Apparence et panneau de contrôle

1. Bouton d'alimentation
2. Affichage à tube Nixie
3. Témoin lumineux pour l'unité de température
4. Support de fil à souder
5. Bouton de réglage de la température
6. Interrupteur d'unité de température / verrouillage de la température
7. Poignée à souder
8. Support de soudure
9. Lot de pannes à souder
10. Emplacement du nettoyeur de pointe

Numéro d'article	Tension	Pouvoir	Plage de température
ST-2090D	110/240 V CA	80W	80°C~480°C
Température stabilité	Réglable méthode	Température unité	Méthode d'affichage
± 2	Bouton	°C/°F	Nixie tube

Guide d'utilisation

1. Bouton d'alimentation

Allumez cet appareil après avoir reçu l'alimentation. Réglez la température que vous souhaitez affichée sur l'écran du tube Nixie par le bouton. Il affichera la valeur réelle de la température de la pointe à souder après 3 secondes.

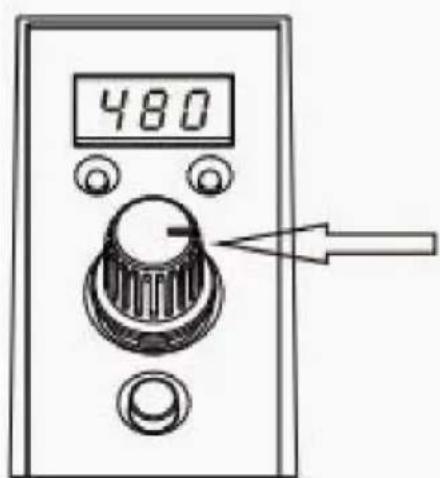

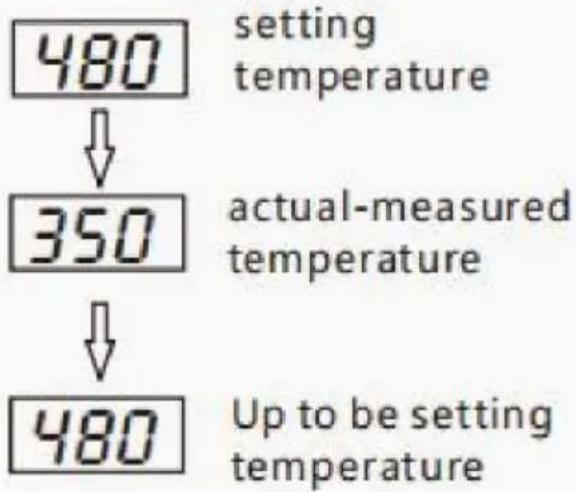

2. Réglage de la température

Lorsque cet appareil fonctionne, il peut régler rapidement la température à l'aide du bouton de température. La température de réglage sera affichée lors du réglage de la température ; la température réelle de la pointe de soudure s'affiche après l'arrêt du réglage de la température pendant 3 secondes.

La plage de température est de 80 à 480 °C.

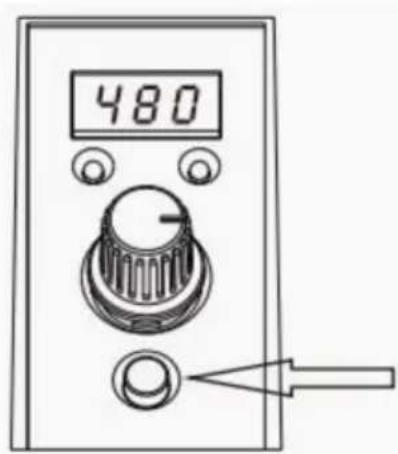

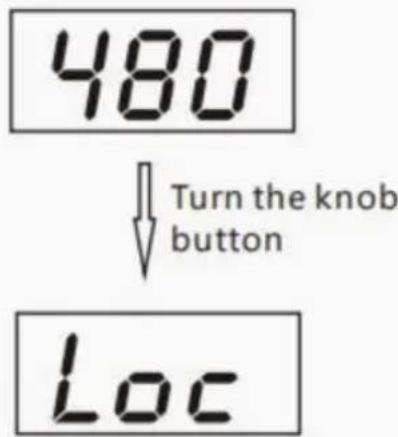

3. Fonction de verrouillage de la température

Appuyez simultanément sur les boutons LOOK/ / pendant 3 secondes en mode de fonctionnement. La température actuelle sera verrouillée : elle ne sera pas modifiée en tournant le bouton rotatif, et l'affichage LOC indique que la température est verrouillée. Pour déverrouiller la température actuelle, appuyez à nouveau sur les boutons LOOK/ / pendant 3 secondes.

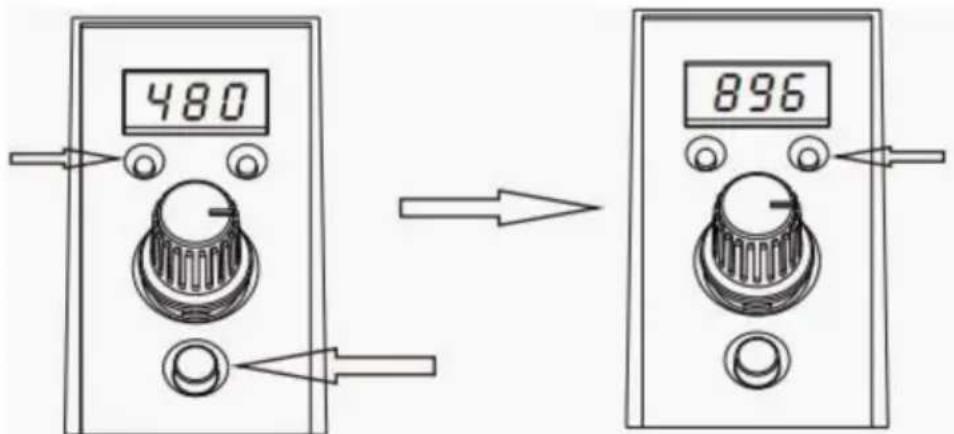

4. Changement d'unité de température

L'unité de température actuelle sera changée en appuyant sur le bouton LOOK/ / en même temps. En mode de fonctionnement, le voyant lumineux de l'unité de température sera modifié en conséquence.

5. Fonction de veille automatique

Lorsque le fer à souder n'est pas utilisé et que vous le placez sur le support, il se met en veille automatique après 10 minutes. Le chauffage chauffe jusqu'à 200 °C, l'affichage à tube Nixie indique STB. Reprenez le fer à souder pour revenir au mode de fonctionnement normal.

6. Fonction de veille automatique

En mode veille automatique, la station de soudage se met automatiquement en veille après 20 minutes. Le mode d'affichage du tube Nixie indique SLP, le noyau chauffant n'est pas chauffé. Il reprendra son travail normal en réglant le bouton ou en appuyant sur le bouton. (PS : il se mettra automatiquement en veille lorsqu'il n'est pas utilisé. En cours d'utilisation, si la machine ne fonctionne pas, elle passe en mode veille.)

SLP

7. Avertissement

E02 affiché sur l'écran d'affichage signifie qu'il y a une erreur au niveau du capteur.

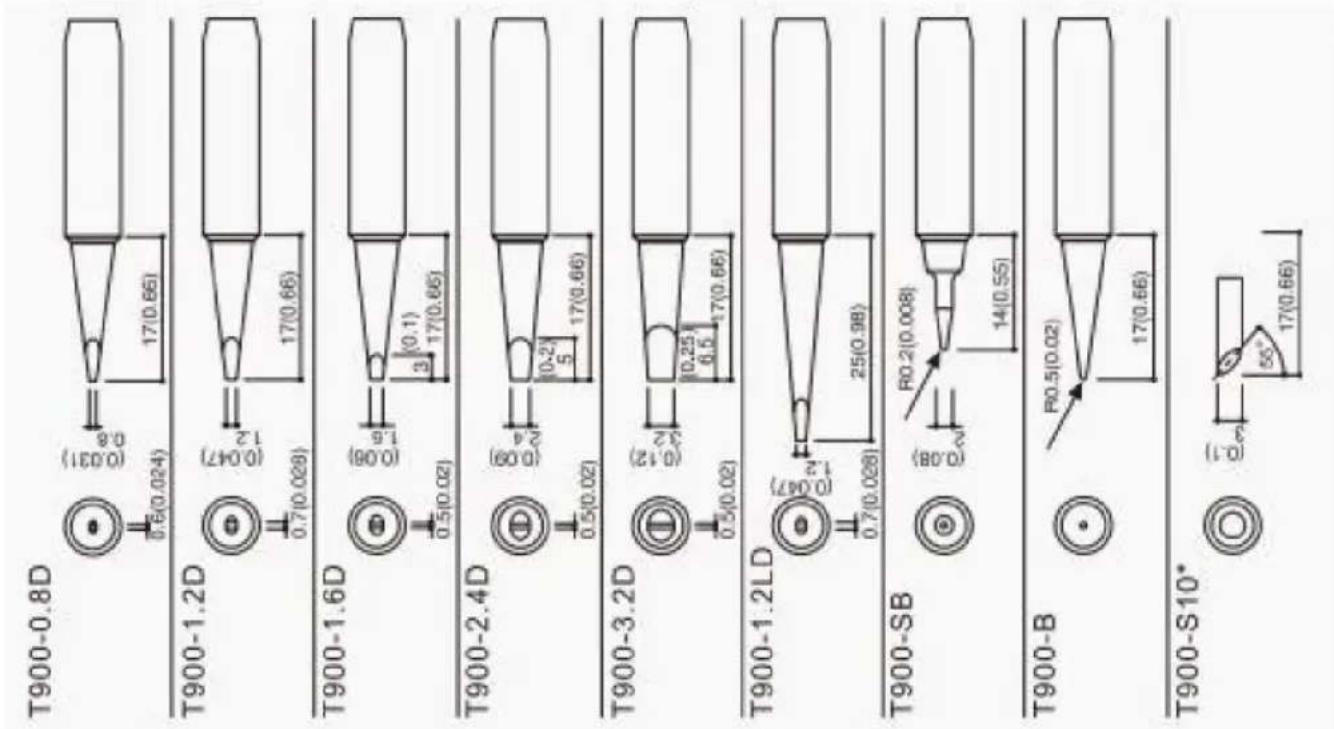

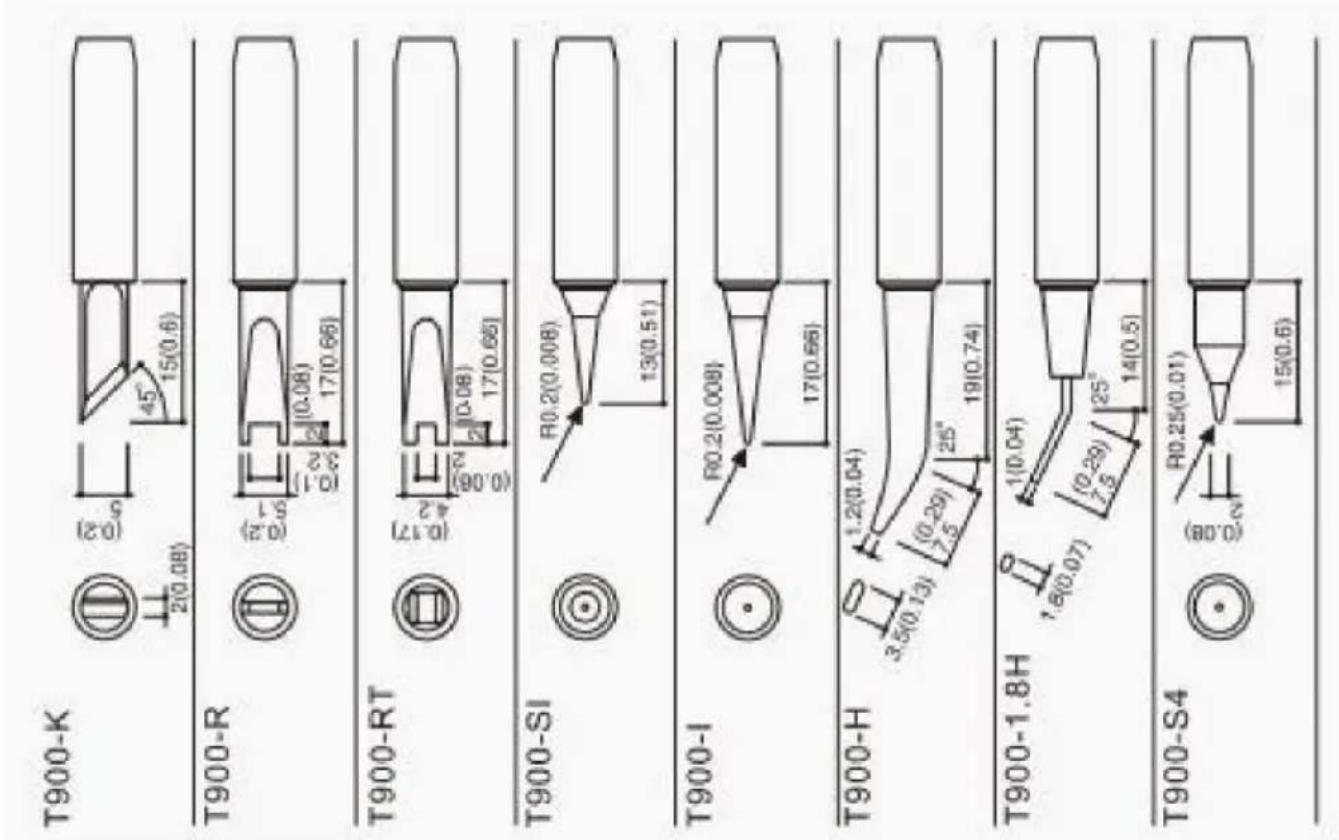

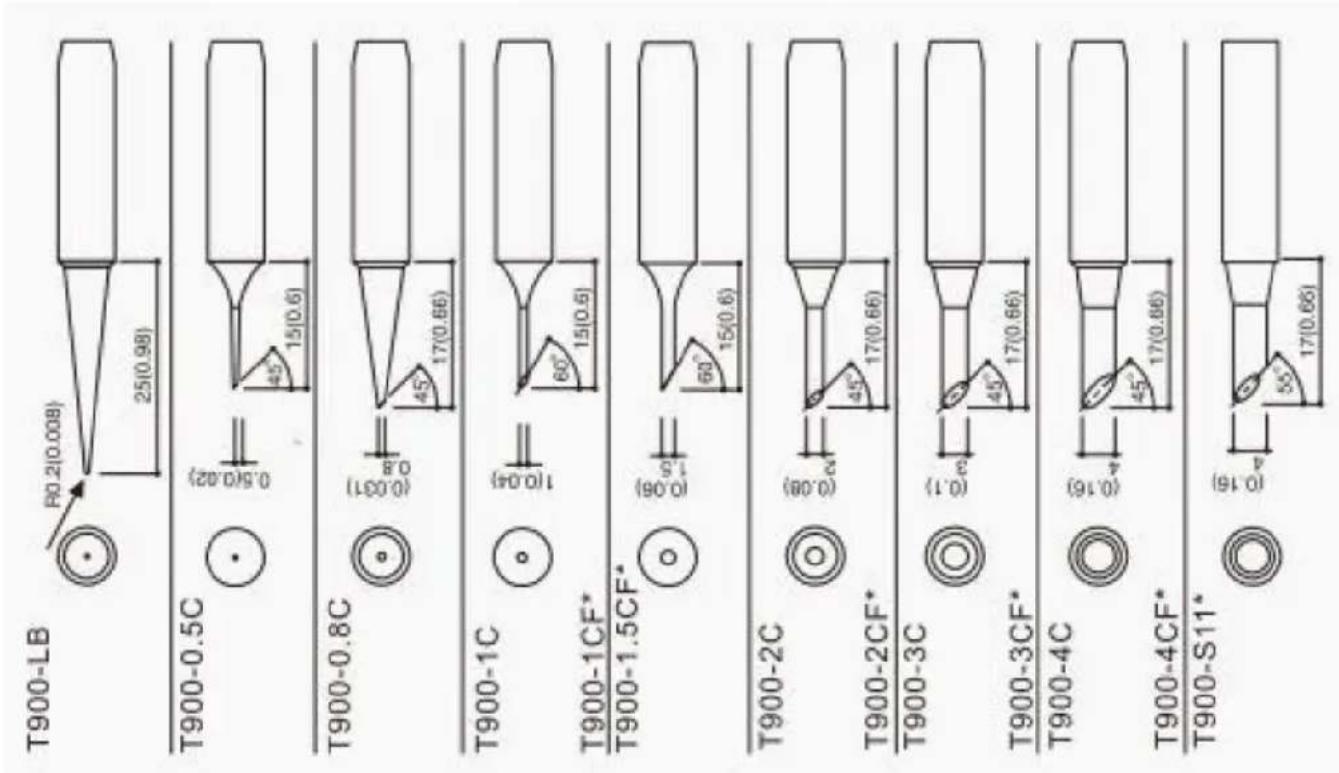

1. Pointes de soudure

Garantie du produit

Ce produit est garanti deux ans à compter de la date d'achat (à l'exclusion des consommables tels que le noyau chauffant). Si un problème de qualité est détecté pendant la période de garantie, nous répondrons gratuitement à la maintenance.

Pour les produits au-delà de la période de garantie, nous offrons une garantie à vie pour les services d'entretien.

Pour les produits endommagés en raison d'une application incorrecte par l'utilisateur et de modifications non autorisées des pièces du produit, notre société ne fournit qu'un

service de garantie limité. En cas de panne du produit, veuillez envoyer le produit défectueux à l'atelier de maintenance désigné pour réparation. Les centres de service et le personnel non autorisés par l'usine ne sont pas autorisés à effectuer toute maintenance sur le produit.

Informations FCC

ATTENTION : Les changements ou modifications non expressément approuvés par la partie responsable de la conformité peuvent annuler le droit de l'utilisateur à utiliser l'équipement !

Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes :

1) Ce produit peut provoquer des interférences nuisibles. 2) Ce produit doit accepter toute interférence reçue, y compris les interférences qui peuvent provoquer un fonctionnement indésirable.

AVERTISSEMENT : Les changements ou modifications apportés à ce produit non expressément approuvés par la partie responsable de la conformité pourraient annuler l'autorité de l'utilisateur à exploiter le produit.

Remarque : Ce produit a été testé et jugé conforme aux limites d'un appareil numérique de classe

B conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle.

Ce produit génère, utilise et peut émettre de l'énergie radiofréquence, et s'il n'est pas

installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles

avec les communications radio. Cependant, il n'y a aucune garantie que

aucune interférence ne se produira dans une installation particulière. Si ce produit provoque

des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en

En éteignant et en rallumant le produit, l'utilisateur est encouragé à essayer de corriger le problème.

Interférence par une ou plusieurs des mesures suivantes.

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre le produit et le récepteur.
• Brancher le produit sur une prise d'un circuit différent de celui auquel le récepteur est connecté.
• Consulter le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

ÉLIMINATION CORRECTE

Ce produit est soumis aux dispositions de la directive européenne

2012/19/UE. Le symbole représentant une poubelle à roulettes barrée

indique que le produit nécessite une collecte séparée des déchets dans l'

Union européenne. Ceci s'applique au produit et à tous les accessoires

marqués de ce symbole. Les produits marqués comme tels ne peuvent pas être

jetés avec les ordures ménagères normales, mais doivent être apportés dans un

point de collecte pour le recyclage des appareils électriques et électroniques.

Fabricant : Shanghaimuxinmuyeyouxiangongsi Adresse :

Shuangchenglu 803nong 11hao 1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

60329 Francfort-sur-le-Main.
