ST-2090D - Soldeerstation Vevor - Gratis gebruiksaanwijzing en handleiding

Merk	Vevor
Model	ST-2090D
Producttype	Soldeerstation
Voedingsspanning	110/240 V AC
Vermogen	80 W
Temperatuurbereik	80 °C – 480 °C
Temperatuurstabiliteit	±2 °C
Temperatuurinstelling	Draaiknop
Temperatuureenheid	°C / °F (schakelbaar)
Display	Nixiebuis
Temperatuurvergrendeling	Ja
Automatische slaapstand	Ja (na 10 min op houder)
Automatische uitschakeling	Ja (na 20 min slaapstand)
Inbegrepen soldeerpunttypes	T900-K, T900-SI, T900-I, T900-H, T900-LB, T900-0.8D, T900-1.2D, T900-1.6D, T900-2.4D, T900-3.2D, T900-1.2LD, T900-SB, T900-B, T900-S10 (5 meegeleverd, gedetailleerde lijst in de handleiding)
Inbegrepen accessoires	Pincet, ontsoldeerpomp, messingwol, soldeerdraad (30 g, loodvrij), draadhouder, buisspoel, soldeerbouthouder
Gebruik	Voor elektronisch solderen, solderen
Veiligheid	Niet gebruiken in vochtige omgeving, buiten bereik van kinderen houden, originele accessoires gebruiken
Onderhoud	Reinigen van soldeerpunten met messingwol; vervang de verwarmingskern indien nodig
Garantie	2 jaar (behalve verbruiksartikelen)
Normen	Voldoet aan deel 15 van de FCC-regels

Veelgestelde vragen - ST-2090D Vevor

Hoe stel ik de temperatuur in?

Draai aan de draaiknop om de gewenste temperatuur in te stellen. Het scherm toont de ingestelde waarde, en na 3 seconden de werkelijke temperatuur van de soldeerpunt.

Hoe vergrendel ik de temperatuur?

Druk tegelijkertijd op de knoppen LOCK/°C/°F gedurende 3 seconden. Het scherm toont LOC en de temperatuur is vergrendeld. Herhaal de handeling om te ontgrendelen.

Hoe wijzig ik de temperatuureenheid?

Druk tegelijkertijd op de knoppen LOCK/°C/°F in de bedrijfsmodus om te schakelen tussen °C en °F. Het bijbehorende lampje gaat branden.

Wat moet ik doen als het scherm 'E02' weergeeft?

Fout E02 duidt op een sensorprobleem. Controleer de aansluiting van de soldeerbout en vervang de soldeerpunt of verwarmingskern indien nodig.

Hoe activeer ik de automatische slaapstand?

Plaats de bout op de houder. Na 10 minuten zonder gebruik gaat het station in slaapstand (weergave STB) en verwarmt tot 200°C. Neem de bout weer op om terug te keren naar de normale modus.

Hoe reinig ik de soldeerpunt?

Gebruik de messingwol die wordt meegeleverd om de soldeerpunt te reinigen wanneer deze heet is. Vermijd krassen met harde voorwerpen.

Kan ik een andere spanning gebruiken?

Het station accepteert een spanning van 110 V of 240 V AC. Zorg ervoor dat de stekker overeenkomt met de spanning van uw netwerk.

Welke soldeerpunten zijn compatibel?

Gebruik soldeerpunten uit de serie T900 (bijv. T900-K, T900-I, enz.). Vijf soldeerpunten worden meegeleverd met het apparaat.

Hoe vervang ik de verwarmingskern?

Draai de soldeerpunt los, verwijder de oude kern en plaats de nieuwe. Gebruik uitsluitend originele onderdelen om schade te voorkomen.

Wat te doen bij oververhitting of geur?

Schakel het apparaat onmiddellijk uit en trek de stekker eruit. Laat het volledig afkoelen. Controleer of er geen brandbaar materiaal in de buurt is. Neem contact op met de ondersteuning als het probleem aanhoudt.

GEBRUIKSAANWIJZING ST-2090D Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

SOLDEREN

STATIONSSET

MODEL: ST-2090D

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor.

Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

De soldeerbout moet worden getest voordat deze de fabriek verlaat, dus het soldeerwerk moet worden getest. De punt kan een kleine hoeveelheid tin bedekken, en de behuizing zal licht vergelen, wat een normaal verschijnsel is.

Copyrightinformatie

Het ontwerp van dit product (inclusief interne software) en de accessoires ervan is onderworpen aan de bescherming van de relevante staatswetten. Elke schending van de relevante rechten van onze bedrijf zal onderhevig zijn aan juridische sancties. Gebruikers dienen zich bewust te houden aan de relevante staatswetten bij het gebruik van deze producten.

Vrijwaring

Wij zijn niet aansprakelijk voor persoonlijk letsel of schade aan eigendommen die hierdoor wordt veroorzaakt om andere redenen dan het probleem met de productkwaliteit, waaronder geweld overmacht (natuurrampen, enz.) of persoonlijk gedrag tijdens de uitvoering van dit product. Deze handleiding is georganiseerd, samengesteld en vrijgegeven door SHENZHEN ATTEN TECHNOLOGY CO., LTD. volgens de nieuwste productkenmerken. Wij zullen niet verantwoordelijk voor verdere kennisgeving van de daaropvolgende verbetering van het product en deze handleiding.

Veiligheidsmaatregelen

Waarschuwing	Misbruik van dit product kan leiden tot ernstig letsel of de dood van de gebruiker.
Voorzichtigheid	Misbruik van dit product kan leiden tot ernstig letsel bij de gebruiker of materiële schade aan het betrokken object.

Om elektrische schokken, letsel aan het menselijk lichaam of brandgevaar te voorkomen, gelden de volgende richtlijnen: basisregels moeten in acht worden genomen bij het gebruik van de apparatuur. Om persoonlijke veiligheid te garanderen, mogen alleen onderdelen en accessoires worden gebruikt die zijn goedgekeurd of aanbevolen door de originele fabriek; anders kunnen er ernstige gevolgen optreden!

WAARSCHUWING

Bij gebruik van dit product kan de soldeerbout/soldeerpunt, met een temperatuur tot 80-480°C, brandwonden bij de gebruiker veroorzaken of brand veroorzaken door onjuist gebruik. Gebruikers dienen zich dus strikt aan de volgende regels te houden: • Houd dit product uit de buurt van ontvlambare materialen.

• Houd het product buiten bereik van kinderen. • Gebruik dit product niet als u onervaren bent of niet over voldoende kennis beschikt, zonder begeleiding van het betreffende personeel. • Gebruik dit product niet in een natte omgeving of met natte handen om elektrische schokken te voorkomen.
• Wijzig dit product en de bijbehorende accessoires niet zonder toestemming. • Schakel de stroom uit wanneer u onderdelen en soldeerpunten vervangt en ga niet verder met het gebruik totdat het apparaat volledig is afgekoeld. • Gebruik bij het vervangen van de productonderdelen.
• Zorg ervoor dat u de aan/uit-schakelaar uitzet wanneer het apparaat tijdelijk niet wordt gebruikt of buiten gebruik is. Als het netsnoer beschadigd is, neem dan contact op met de fabrikant of diens serviceagent of soortgelijk gekwalificeerd personeel om het te repareren, om persoonlijk letsel of schade aan het product te voorkomen.
• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis, als zij toezicht of instructie hebben gekregen over het veilig gebruiken van het apparaat en de gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

Essentiële kennis voor gebruikers

Gebruikers moeten over basiskennis van gezond verstand en elektriciteit beschikken

voordat u het product gebruikt. Minderjarigen moeten het product gebruiken onder begeleiding van een professional of voogd.

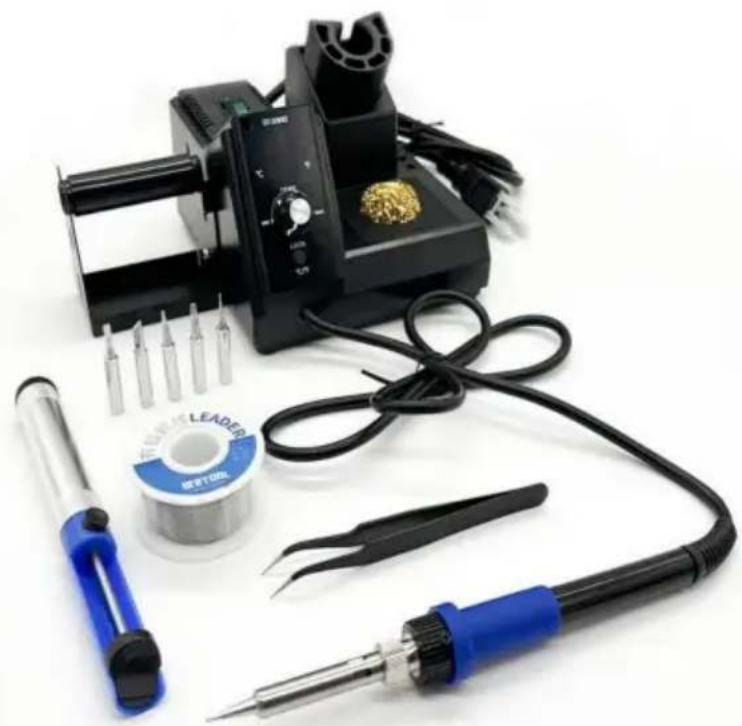

Paklijst

Hoofdeenheid (inclusief machine, stroomkabel en handvat) x1

Soldeerpunten*5

Pincet *1

Soldeerbout *1

Messingwol *1

30 gram tindraad (loodvrij) *1

Soldeerdraadhouder *1

Buishaspel *1

IJzeren houder *1

Gebruiksaanwijzing *1

Functies

Dit product is ontworpen met een Nixie-buisdisplay. Gecombineerd soldeerstation met

soldeerstandaard. MCU-gestuurde temperatuurkalibratie met PID-systeem uitgerust, afstelling van temperatuur via draaiknop, eenvoudig te bedienen.

De handgreepstructuur is ergonomisch ontworpen voor een comfortabele grip. De verwarmingsdraad en sensor zijn gemaakt van PTC-materiaal, dat snel in

temperatuurstijging en nauwkeurige temperatuurregeling. Automatische

stand-by en automatische uitschakeling zijn beschikbaar. Met

behulp van een 3-aderige voedingskabel.

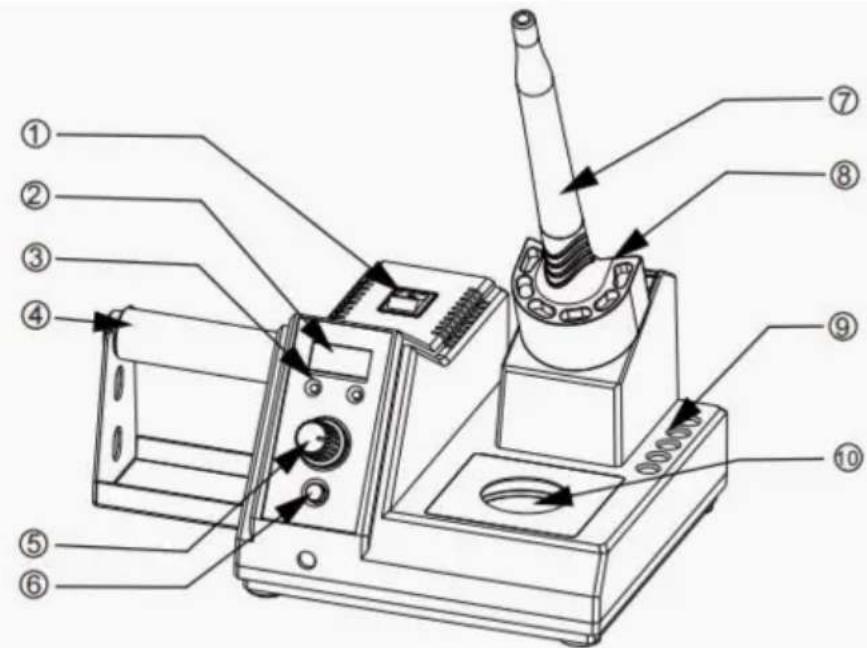

Uiterlijk en bedieningspaneel

1. Aan/uit-knop
2. Nixie-buisdisplay
3. Lichtindicatie voor temperatuureenheid
4. Soldeerdraadhouder
5. Knop voor temperatuurregeling
6. Temperatuureenheidschakelaar / temperatuurvergrendeling
7. Soldeerhandvat
8. Soldeerstandaard
9. Soldeerpunt s-lot
10. Locatie van de tipreiniger

Artikelnr.	Spanning	Stroom	Temperatuurbereik
ST-2090D	110/240 V AC	80W	80°C~480°C
Temperatuurstabiliteit	Verstelbaarmethode	Temperatuureenheid	Weergavemethode
± 2 y	Knop	°C/°F	Nixie-buis

Operationele handleiding

1. Aan/uit-knop

Schakel dit apparaat in nadat het van stroom is voorzien. Stel de gewenste temperatuur in, weergegeven op het display van de nixie-buis, met de knop. De werkelijke temperatuurwaarde van de soldeerpunt wordt na 3 seconden weergegeven.

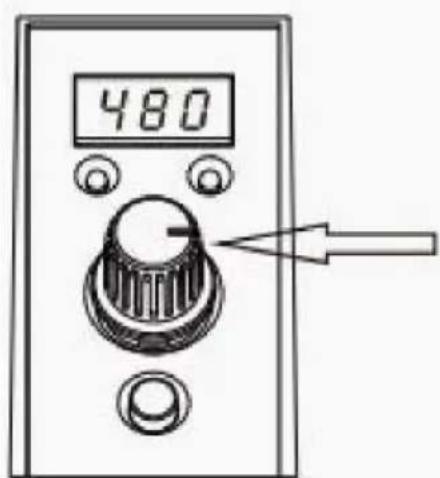

2. Temperatuurinstelling

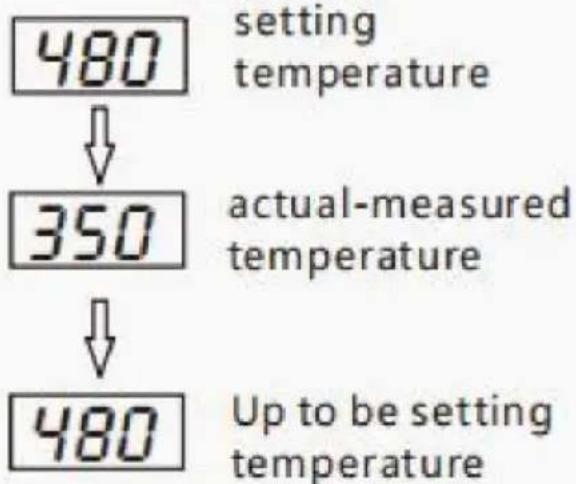

Wanneer dit apparaat werkt, kan de temperatuur snel worden aangepast met de temperatuurknop. De ingestelde temperatuur wordt weergegeven tijdens het aanpassen van de temperatuur. De werkelijke temperatuur van de soldeerpunt wordt weergegeven nadat het aanpassen van de temperatuur gedurende 3 seconden is gestopt.

Temperatuurbereik is 80~480°C.

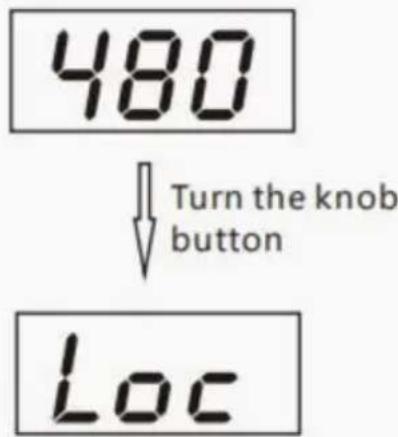

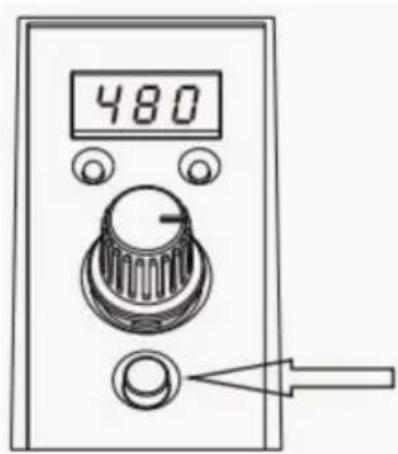

3. Temperatuurvergrendelingsfunctie

Houd de LOOK/°C/°F-knop 3 seconden lang ingedrukt in de werkmodus.

De huidige temperatuur wordt vergrendeld, de temperatuur wordt niet gewijzigd door aan de knop te draaien.

De knop en display LOC voor het vergrendelen van de temperatuur. Kan de huidige temperatuur ontgrendelen door nogmaals 3 seconden op de knop LOOK/°C/°F te drukken wanneer temperatuurvergrendeling.

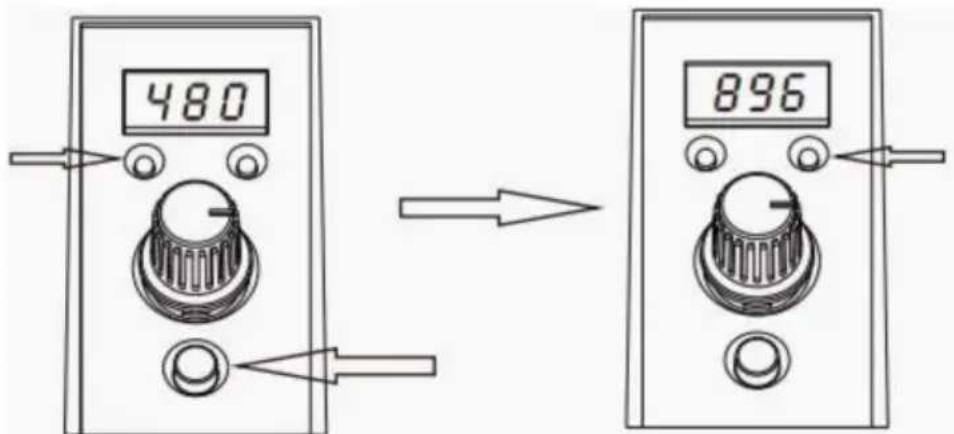

4. Schakeltemperatuureenheid

De huidige temperatuureenheid wordt omgeschakeld door op de knop LOOK/°C/°F te drukken. Tegelijkertijd zal in de werkmodus het indicatielampje van de temperatuureenheid dienovereenkomstig gewijzigd worden.

5. Automatische standby-functie

Wanneer het soldeer niet in gebruik is en u de soldeerbout op de soldeerbouthouder plaatst, zal het automatisch in stand-by gaan na 10 minuten, verwarming verwarmt tot 200°C, nixie-buisdisplay STB, pak de soldeerbout en ga terug naar de normale werkmodus.

6. Automatische slaapfunctie

In de automatische stand-bymodus gaat het soldeerstation na 20 minuten automatisch in de slaapstand, nixiebuisweergave SLP-, de verwarmingskern is niet verwarmd, het zal terugkeren naar normale werkmodus door de knop te draaien of op de knop te drukken. (PS Het zal automatisch in slaapstand gaan als het niet wordt gebruikt) (in gebruik werkt de machine niet en schakelt over naar de slaapstand)

SLP

7. Waarschuwing

Wanneer E02 op het display wordt weergegeven, betekent dit dat er een fout is opgetreden in de sensor.

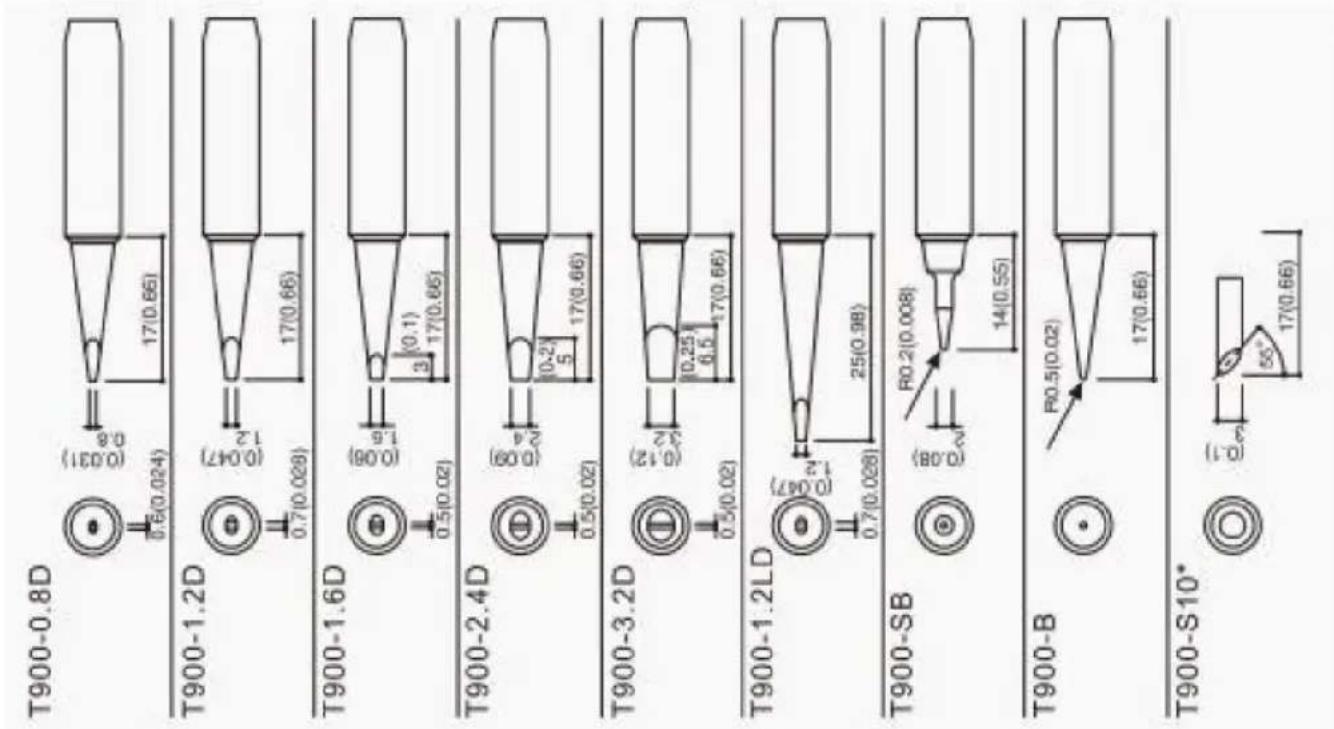

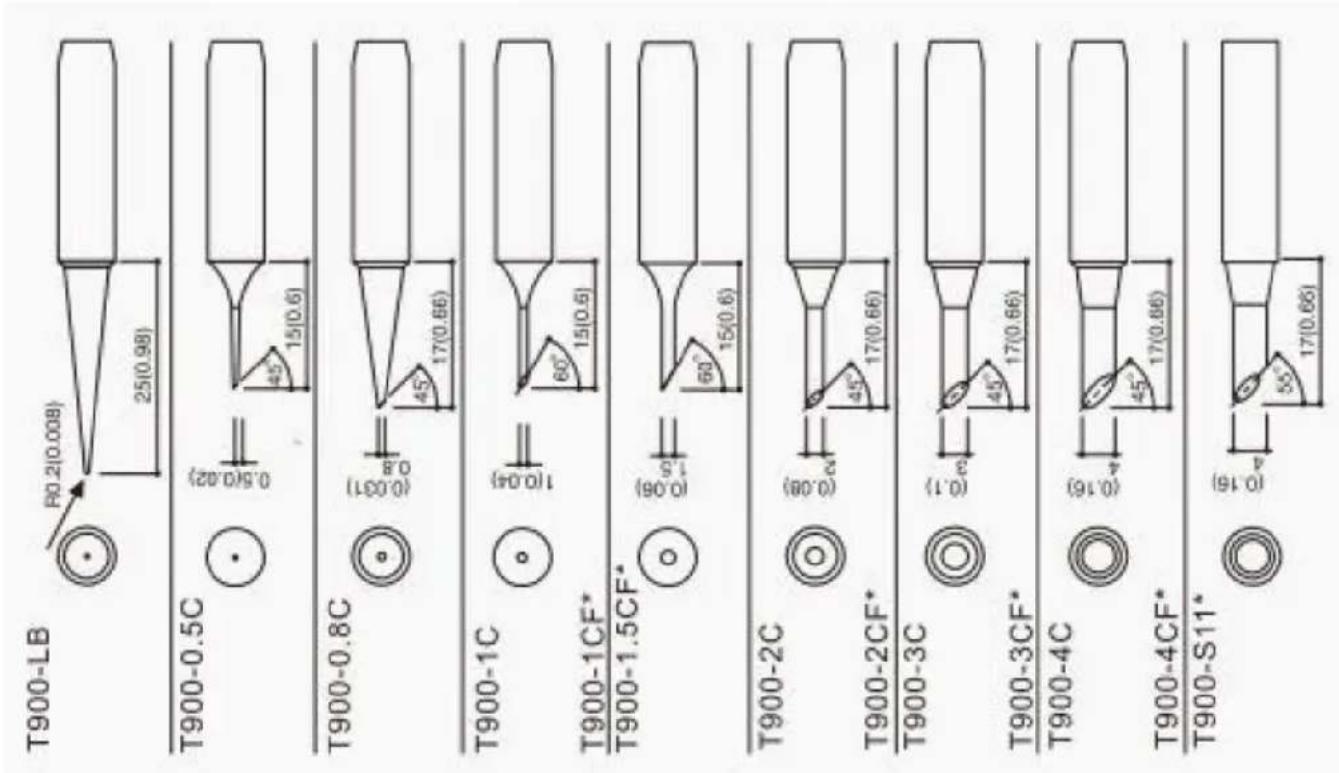

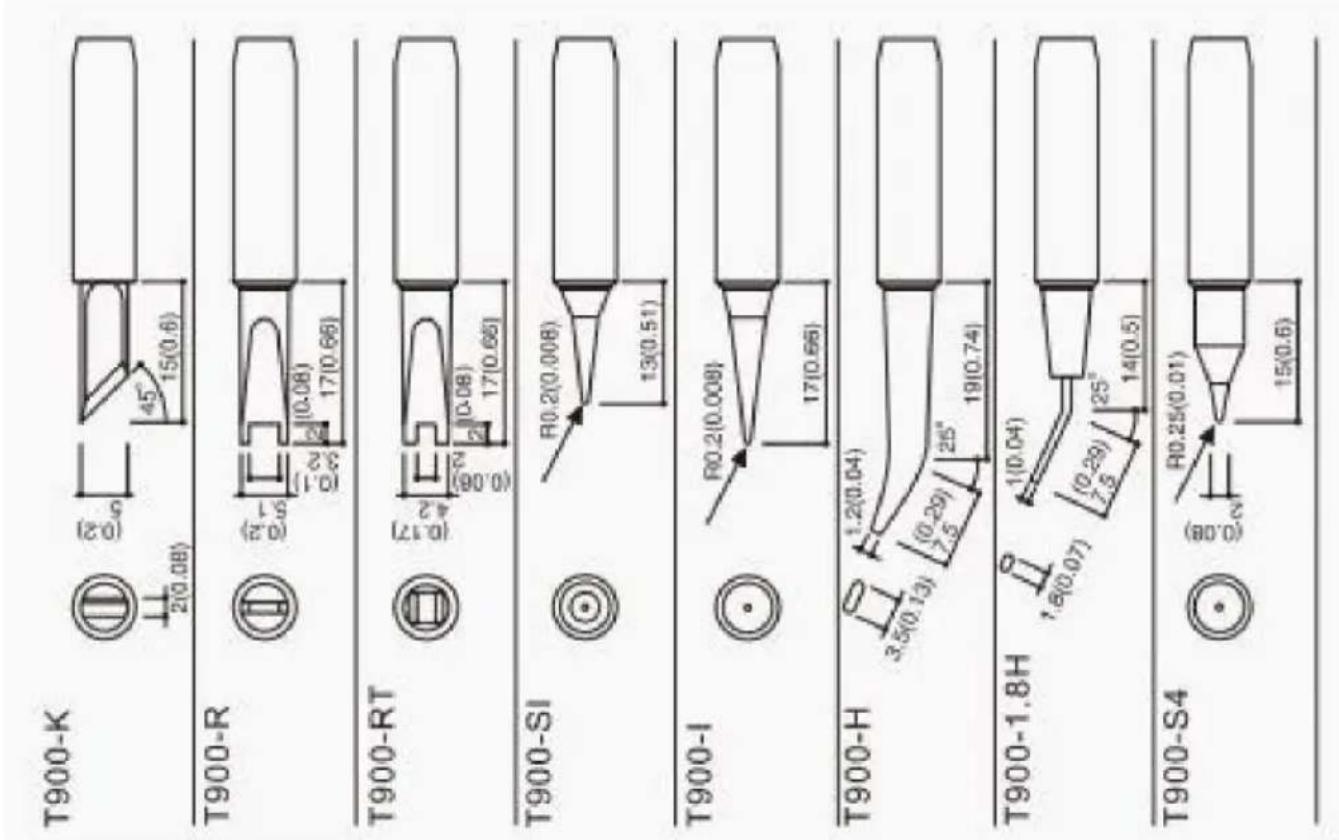

8. Soldeerpunten

Productgarantie

Dit product heeft een garantie van twee jaar vanaf de aankoopdatum (met uitzondering van verbruiksartikelen zoals de verwarmingskern). Als er binnen de garantieperiode een kwaliteitsprobleem wordt geconstateerd, zullen wij kosteloos onderhoud

uitvoeren. Voor producten die buiten de garantieperiode vallen, bieden wij levenslange onderhoudsdiensten.

Voor producten die beschadigd zijn door onjuiste toepassing door de gebruiker en ongeoorloofde wijzigingen aan de productonderdelen, biedt ons bedrijf alleen een beperkte

garantie. In geval van een productfout dient u het defecte product voor onderhoud naar de aangewezen onderhoudswerkplaats te sturen. Servicecentra en personeel dat niet door de fabriek is geautoriseerd, mogen geen onderhoud aan het product uitvoeren.

FCC-informatie

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om het apparaat te bedienen ongeldig maken!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken. 2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken.

Let op: Dit product is getest en voldoet aan de limieten voor een klasse

B digitaal apparaat overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, kan het schadelijke interferentie met radiocommunicatie veroorzaken. Er is echter geen garantie dat

interferentie niet zal optreden in een bepaalde installatie. Als dit product wel schadelijke interferentie met de radio- of televisieontvangst veroorzaakt, wat kan worden vastgesteld door het product uit en weer in te schakelen, wordt de gebruiker aangemoedigd om te proberen het probleem te verhelpen door een of meer van de volgende maatregelen.

• Heroriënteer of verplaats de ontvangstantenne.
• Vergroot de afstand tussen het product en de ontvanger.
• Sluit het product aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.

- Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

CORRECTE VERWIJDERING

Dit product is onderworpen aan de bepalingen van de Europese richtlijn

2012/19/EU. Het symbool met een kliko-afvalbak doorkruist

geeft aan dat het product gescheiden afvalinzameling vereist in de

Europese Unie. Dit geldt voor het product en alle accessoires

gemarkeerd met dit symbool. Producten die als zodanig gemarkeerd zijn, mogen niet worden weggegooid met het normale huisvuil, maar moeten naar een inzamelpunt voor het recyclen van elektrische en elektronische apparaten worden gebracht.
