ST-2090D - Lödstation Vevor - Gratis bruksanvisning och manual

Varumärke	Vevor
Modell	ST-2090D
Produkttyp	Lödstation
Matningsspänning	110/240 V AC
Effekt	80 W
Temperaturområde	80 °C – 480 °C
Temperaturstabilitet	±2 °C
Temperaturinställning	Med vridreglage
Temperaturenhet	°C / °F (växlingsbart)
Display	Nixierör
Temperaturlåsning	Ja
Automatisk viloläge	Ja (efter 10 min i hållare)
Automatisk avstängning	Ja (efter 20 min i viloläge)
Ingående löddyspetsar	T900-K, T900-SI, T900-I, T900-H, T900-LB, T900-0.8D, T900-1.2D, T900-1.6D, T900-2.4D, T900-3.2D, T900-1.2LD, T900-SB, T900-B, T900-S10 (5 medföljer, detaljerad lista i manualen)
Medföljande tillbehör	Pincett, avlödningspump, mässingsull, lodtråd (30 g, blyfri), trådhållare, rörspole, lödstativ
Användning	För elektroniklödning, hårdlödning
Säkerhet	Använd inte i fuktig miljö, håll utom räckhåll för barn, använd originaltillbehör
Underhåll	Rengör lödspetsar med mässingsull; byt värmekärna vid behov
Garanti	2 år (exklusive förbrukningsartiklar)
Standarder	Uppfyller FCC-reglernas del 15

Vanliga frågor - ST-2090D Vevor

Hur ställer jag in temperaturen?

Vrid vridreglaget för att justera önskad temperatur. Displayen visar börvärdet, och efter 3 sekunder den faktiska temperaturen på lödspetsen.

Hur låser jag temperaturen?

Tryck samtidigt på knapparna LOCK/°C/°F i 3 sekunder. Displayen visar LOC och temperaturen är låst. Upprepa för att låsa upp.

Hur ändrar jag temperaturenhet?

Tryck samtidigt på knapparna LOCK/°C/°F i driftläge för att växla mellan °C och °F. Motsvarande indikator lyser.

Vad gör jag om displayen visar 'E02'?

Felet E02 indikerar ett sensorproblem. Kontrollera anslutningen till lödkolven och byt lödspets eller värmekärna vid behov.

Hur aktiverar jag automatisk viloläge?

Placera lödkolven i hållaren. Efter 10 minuters inaktivitet går stationen i viloläge (visar STB) och värmer till 200°C. Ta upp lödkolven för att återgå till normalläge.

Hur rengör jag lödspetsen?

Använd medföljande mässingsull för att rengöra lödspetsen när den är varm. Undvik att skrapa med hårda föremål.

Kan jag använda en annan spänning?

Stationen accepterar 110 V eller 240 V AC. Se till att kontakten matchar nätspänningen.

Vilka lödspetsar är kompatibla?

Använd lödspetsar från serien T900 (t.ex. T900-K, T900-I, etc.). Fem spetsar medföljer enheten.

Hur byter jag värmekärnan?

Skruva loss lödspetsen, ta bort den gamla värmekärnan och sätt i den nya. Använd endast originaldelar för att undvika skador.

Vad gör jag vid överhettning eller lukt?

Stäng genast av apparaten och dra ur kontakten. Låt den svalna helt. Kontrollera att inget brännbart material finns i närheten. Kontakta supporten om problemet kvarstår.

BRUKSANVISNING ST-2090D Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

LÖDSTATIONSSET

MODELL: ST-2090D

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar endast en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

LÖDNING STATIONSSET

MODELL: ST-2090D

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Lödkolven måste testas innan den lämnar fabriken, så lödspetsen kan täcka en liten mängd tenn, och höljet kommer att gulna något, vilket är ett normalt fenomen.

Lödkolven måste testas innan den lämnar fabriken, så lödningen

Spetsen kan täcka en liten mängd tenn, och höljet kommer att gulna något, vilket är ett normalt fenomen.

Upphovsrättsinformation

Utformningen av denna produkt (inklusive intern programvara) och dess tillbehör är skyddade av relevanta statliga lagar. Varje intrång i våra relevanta rättigheter kommer att bli föremål för rättsliga sanktioner. Användare ska medvetet följa relevanta statliga lagar när de använder dessa produkter.

Ansvarsfriskrivning

Vi tar inget ansvar för eventuella person- eller egendomsskador

av andra skäl än produktkvalitetsproblem, vilket kan innefatta våld

majeure (naturkatastrofer, etc) eller personligt beteende under driften av detta

Denna handbok är organiserad, sammanställd och släppt av SHENZHEN ATTEN

TECHNOLOGY CO., LTD. enligt de senaste produktfunktionerna. Det gör vi inte

ansvarig för ytterligare meddelande om efterföljande förbättring av produkten och

denna manual.

Säkerhetsåtgärder

Varning	Felaktig användning av denna produkt kan leda till allvarliga skador eller dödsfall användare.
Försiktighet	Felaktig användning av denna produkt kan leda till allvarlig skada på användaren eller materiell skada på föremålet.

För att undvika elektriska stötar eller skada på människokroppen eller brandrisk, följande

grundläggande regler måste följas vid användning av utrustningen. För att säkerställa

personlig säkerhet, endast delar och tillbehör godkända eller rekommenderade av

originalfabrik kan användas , annars kan allvarliga konsekvenser uppstå!

WARNING

När du använder denna produkt, lödpenna/lödspets, med temperaturen

upp till 80-480 °C, kan orsaka brännskador på användaren eller orsaka brand på grund av felaktig

användning. Så användare ska strikt följa följande regler: • Håll denna produkt

borta från brandfarliga material.

• Förvara produkten utom räckhåll för barn. • Använd inte denna produkt om du är oerfaren eller inte har tillräckligt nödvändig kunskap utan vägledning av relaterad personal. • Använd inte denna produkt i våt miljö eller med våta händer för att undvika elektrisk stöt.• Modifiera inte denna produkt och dess tillbehör utan tillstånd. • Stäng av strömmen när du byter ut delar och strykjärnsspetsar, och återuppta inte använd tills utrustningen har svalnat helt. • Använd tillbehör från originalfabriken när du byter ut produktdelar. •Se till att stänga av strömbrytaren när utrustningen är tillfälligt stoppad eller ur bruk. • Om nätsladden är skadad, fråga tillverkaren eller dess servicerepresentant eller liknande kvalificerad personal för att reparera den, för att undvika personskador eller skador till produkt •Denna apparat kan användas av barn från 8 år och uppåt personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de har fått handledning eller instruktion angående användning av apparaten på ett säkert sätt och förstå farorna inblandade. Barn får inte leka med apparaten. Rengöring och användare underhåll får inte utföras av barn utan tillsyn.

Viktig kunskap för användare

Användare krävs att ha grundläggande kunskaper om sunt förnuft och elektriska åtgärder innan du använder produkten. Minderåriga ska använda produkten under vägledning av en professionell eller vårdnadshavare.

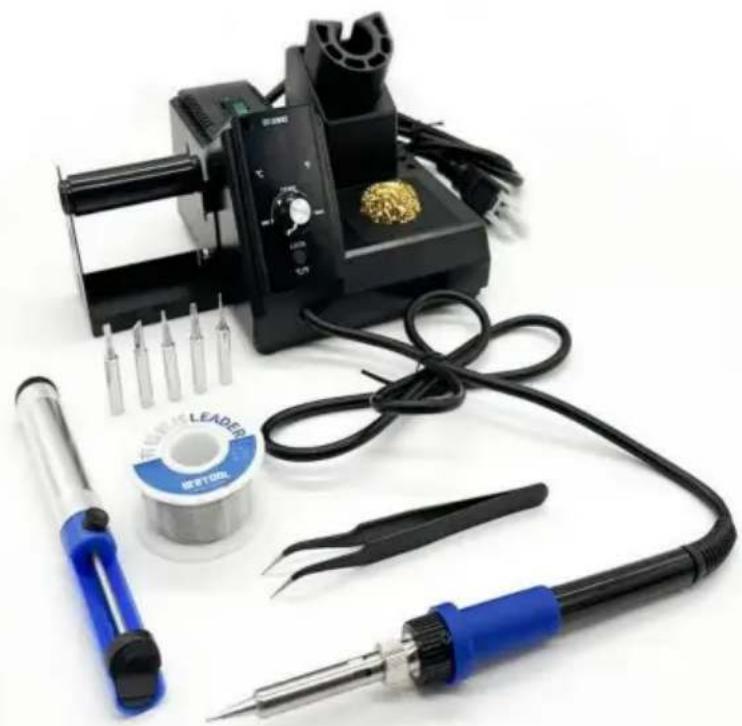

Packlista

Huvudenhet (inklusive maskin, strömkabel och handtag) x1st

Lödspetsar*5

Pincett *1

Avlödningspump*1

Mässingsull *1

30 gram tenntråd (blyfri) *1

Lödtrådshållare*1

Rörrulle*1

Järnhållare*1

Användarmanual*1

Drag

Denna produkt är designad med nixie tubdisplay.

Kombinerad lödstation med lödstativ. MCU-kontrollerad temperaturkalibrering med PID-system utrustat, justera temperatur med rattknapp, lätt att använda.

Kontrollerad temperaturkalibrering med PID-system utrustat, justera temperaturen med rattknappen, lätt att använda.

Handtagsstrukturen är ergonomiskt utformad för bekvämt grepp.

Värmetråden och givaren är gjorda av PTC-material, som ger snabb temperaturhöjning och exakt temperaturkontroll.

Automatisk standby, automatisk avstängning är tillgänglig. Med 3-trådig strömkabel.

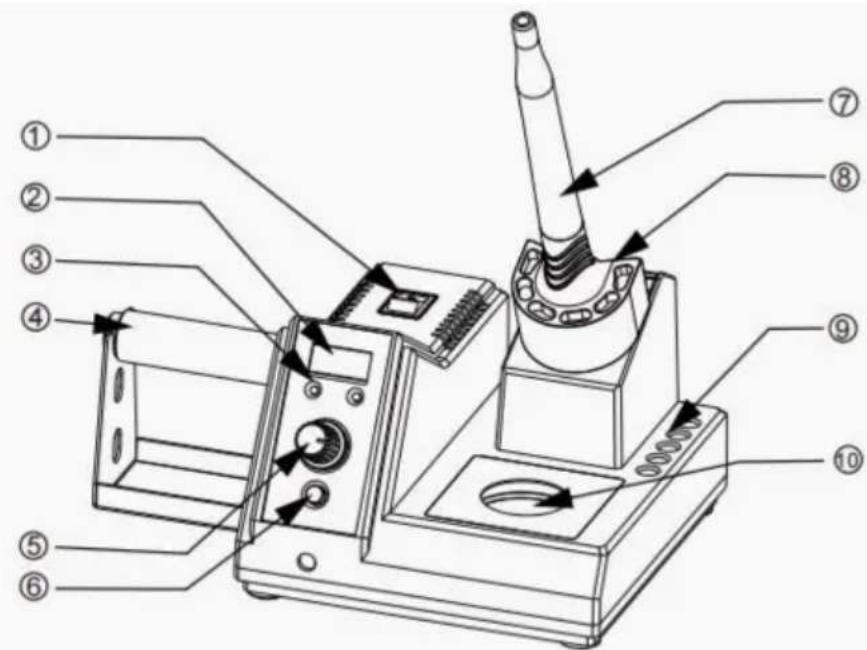

Strömknapp

1. Nixie tubdisplay
2. Indikeringslampa för temperaturenhet
3. Lödtrådshållare
4. Temperaturjusterbar rattknapp
5. Temperaturenhetsomkopplare / temperaturlås
6. Temperaturenhetsomkopplare / temperaturlås
7. Lödhandtag
8. Lödstativ
9. Lödspets
10. Spetsrengörare

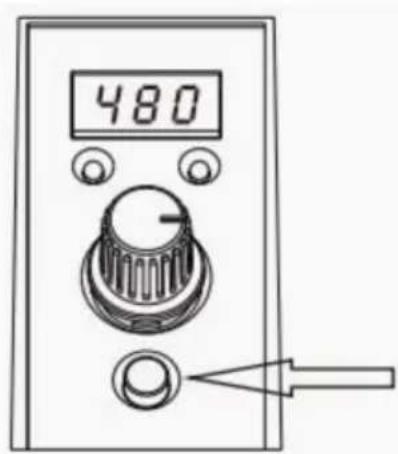

Slå på enheten från strömmen. Ställ in önskad temperatur

visas på nixie-rörets display med ratten. Det kommer att visa det verkliga temperaturvärdet för lödspetsen efter 3 sekunder.

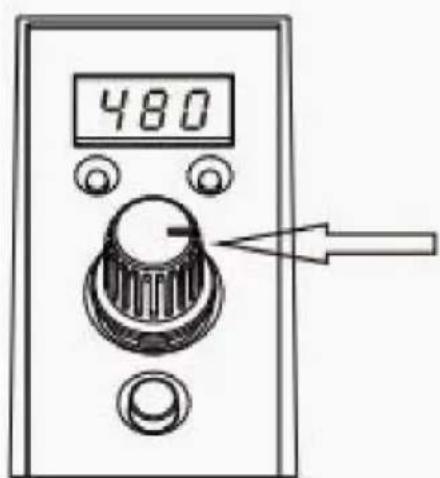

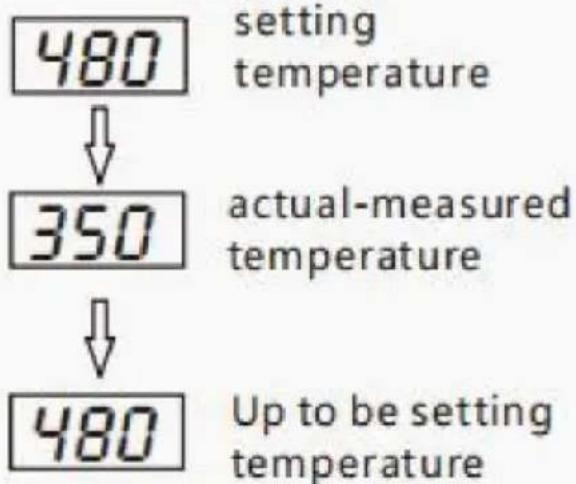

2. Temperaturinställning

När enheten är i drift kan temperaturen justeras snabbt med temperaturratten. Den inställda temperaturen visas när du justerar temperaturen, och den verkliga temperaturen på lödspetsen visas 3 sekunder efter att justeringen avslutats.

Temperaturområdet är 80 \~ 480 °C.

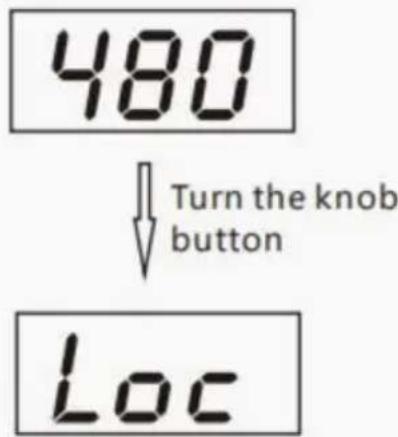

Tryck på LOOK/ÿ/ÿ-knappen i 3 sekunder i arbetsläge

Den aktuella temperaturen låses, temperaturen ändras inte genom att vrida på ratten, och LOC visas för temperaturlåsning. För att låsa upp temperaturen, tryck på LOOK/ÿ/ÿ-knappen i 3 sekunder igen när temperaturen är låst.

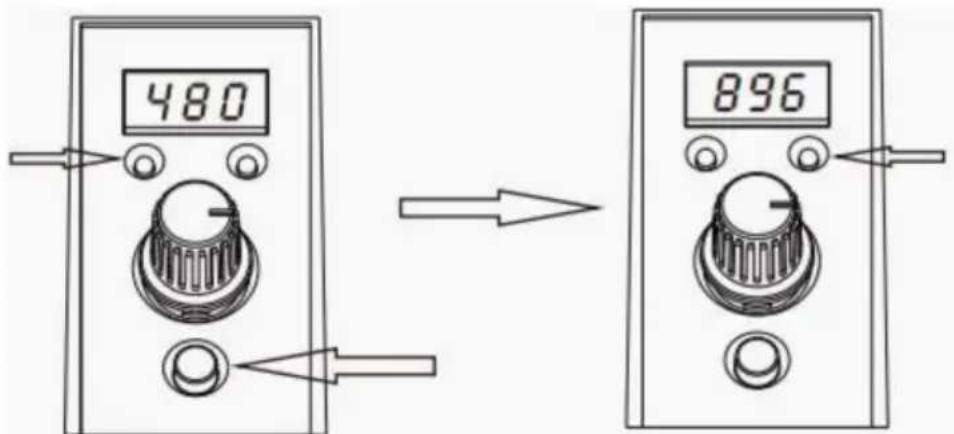

4. Växla temperaturenhet

Den aktuella temperaturenheten växlas genom att trycka på LOOK/ÿ/ÿ-knappen i arbetsläge, och indikeringslampan för temperaturenheten ändras i enlighet med detta.

När lödningen inte används och lödkolven placeras i hållaren, går enheten i standby efter 10 minuter. Värmaren värms upp till 200 °C, nixie-röret visar STB. När lödkolven plockas upp återgår enheten till normalt arbetsläge.

5±8

6. Auto vilofunktion

I auto standby-läge kommer lödstationen automatiskt att vila efter 20 minuter, nixie-rördisplayen visar SLP-läge, värmekärnan är inte uppvärmd, och den återgår till normalt arbete genom att justera ratten eller trycka på knappen. (OBS: Den vilar automatiskt när maskinen inte används och går över till viloläge.)

SLP

7. Varning

E02 som visas på displayen betyder att det finns ett fel för sensorn.

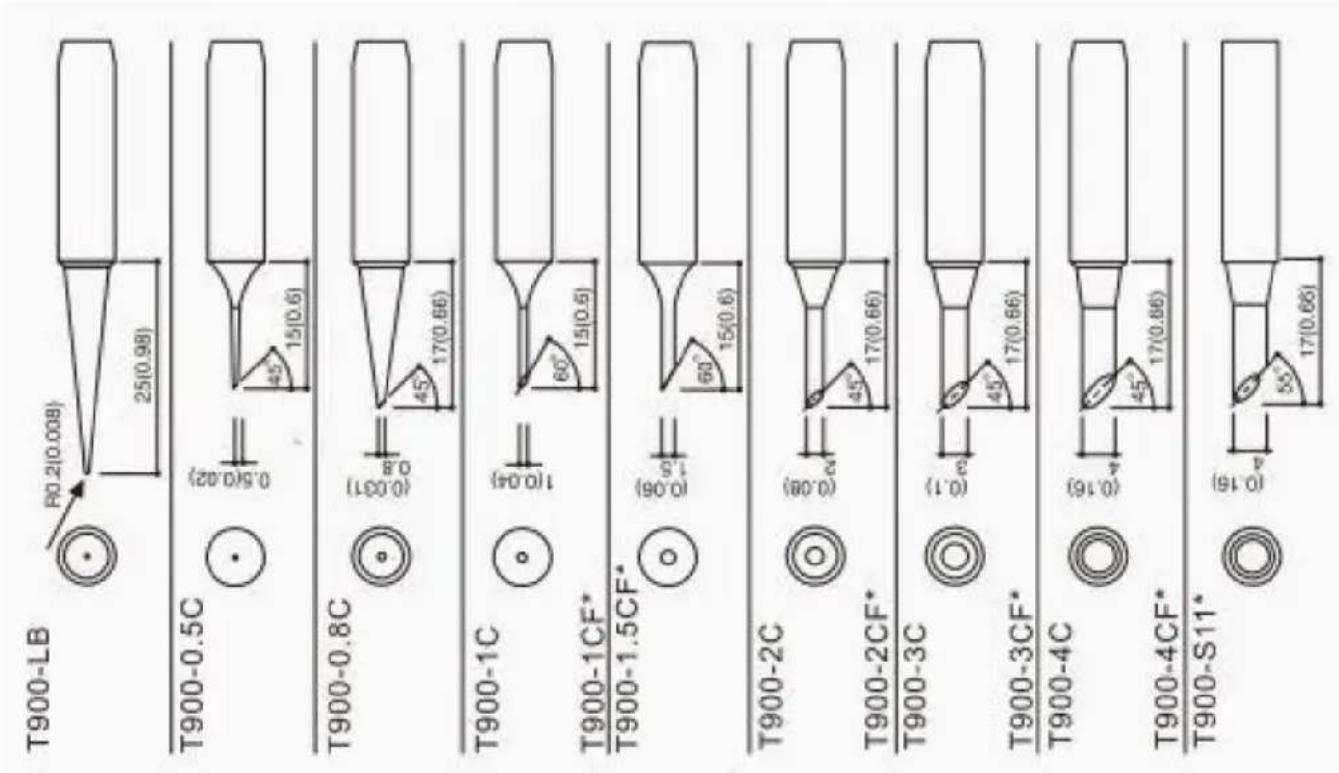

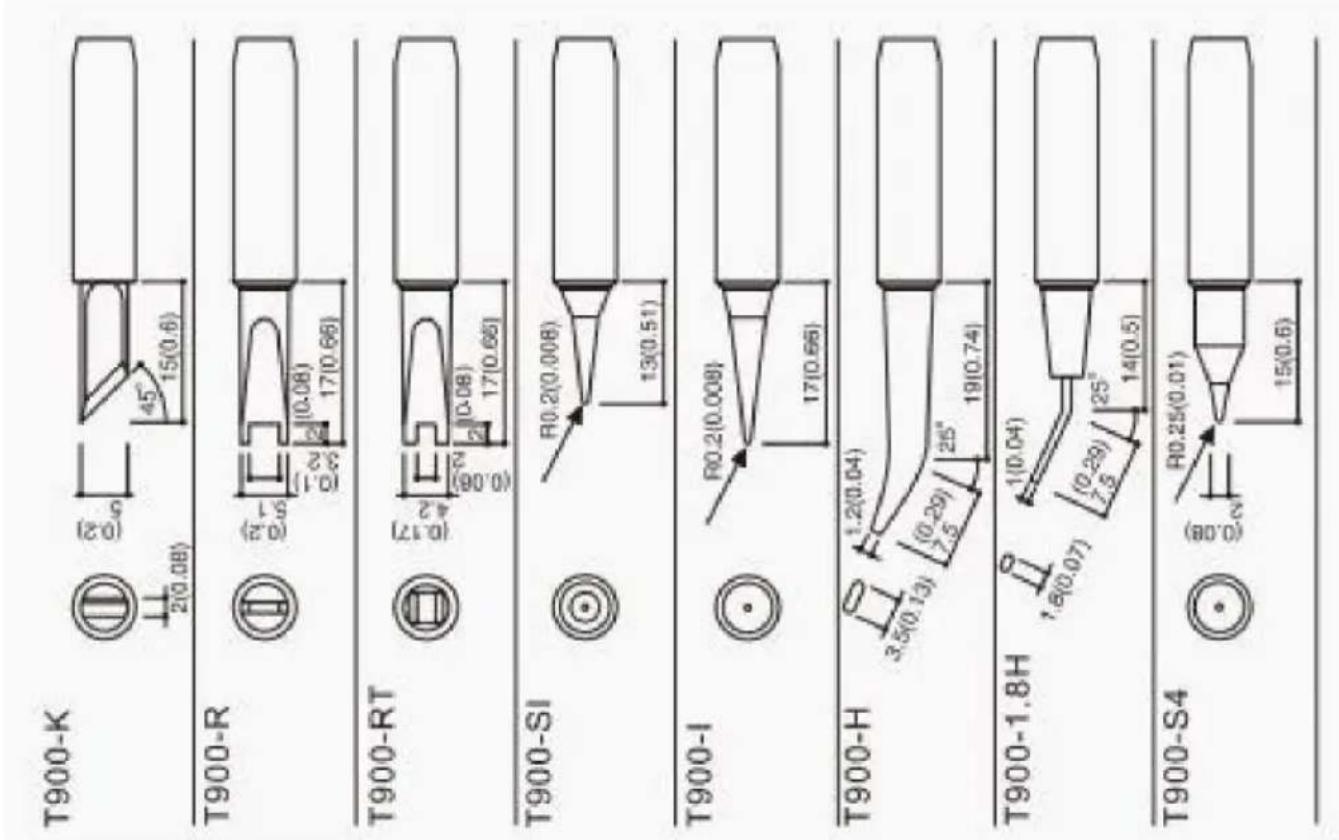

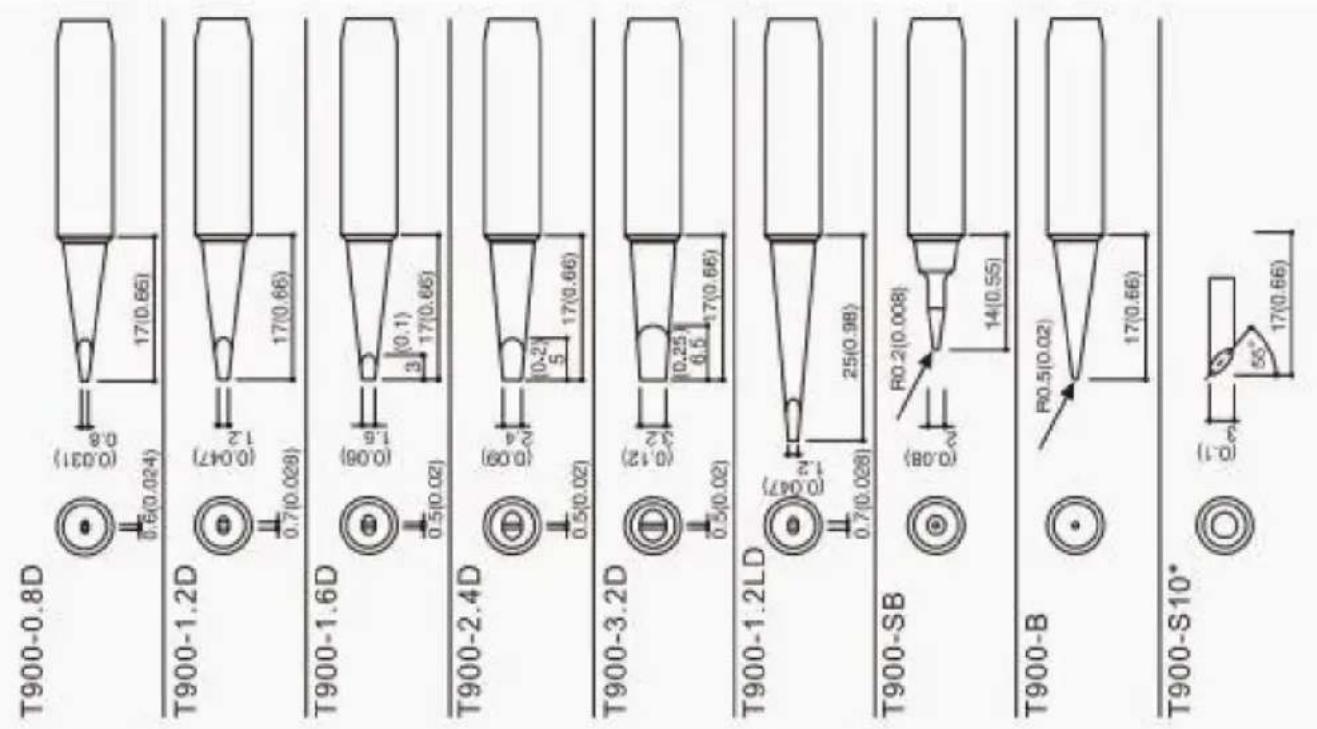

8. Lödspetsar

Produktgaranti: Den

här produkten är garanterad i två år från inköpsdatumet (exklusive förbrukningsvaror som värmekärnan). Om något kvalitetsproblem upptäcks inom garantiperioden kommer vi att svara för underhållet utan kostnad. För dessa produkter utöver garantiperioden tillhandahåller vi livslång

underhållstjänster.

För de produkter som skadats på grund av användarnas felaktiga tillämpning och otillåtna ändringar av produktdelarna, tillhandahåller vårt företag endast begränsad

garantiservice. I händelse av ett produktfel, skicka den felaktiga produkten till den utsedda underhållsverkstaden för underhåll, och servicecenter och personal som inte är auktoriserad av fabriken får inte utföra något underhåll på produkten.

FCC-information

FÖRSIKTIGHET: Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för efterlevnaden kan upphäva användarens behörighet att använda utrustningen!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor:

1) Denna produkt kan orsaka skadliga störningar. 2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

VARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av den part som är ansvarig för efterlevnaden kan ogiltigförklara användarens behörighet att använda produkten.

Obs: Denna produkt har testats och befunnits överensstämma med gränserna för en klass

B digital enhet i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot skadliga störningar i en bostadsinstallation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi och, om den inte installeras och används i enlighet med instruktionerna, kan den orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för att störningar inte kommer att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller TV-mottagning, vilket kan fastställas genom att stänga av och sätta på produkten, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder.

• Rikta om eller flytta mottagningsantennen.
• Öka avståndet mellan produkten och mottagaren.
• Anslut produkten till ett uttag på en annan krets än den som mottagaren är ansluten till.
• Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

KORREKT AVFALLSHANTERING

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. Symbolen som visar en överkryssad soptunna på hjul indikerar att produkten kräver separat sophämtning i

Europeiska unionen. Detta gäller produkten och alla tillbehör som är märkta med denna symbol. Produkter som är märkta på detta sätt får inte kastas med vanligt hushållsavfall, utan måste tas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong 11hao 1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
