Märke	Vevor
Modell	AE960D
Typ	Lödstation
Total effekt	75 W
Utspänning	25 VAC
Temperaturområde	50 till 500 °C (122 till 932 °F)
Temperaturstabilitet	±2 °C (±4 °F) vid 200 °C (400 °F)
Spets-jord impedans	< 2 Ω
Spets-jord spänning	< 2 mV
Värmeelement	PTC-keramiskt värmeelement
Display	LED-display
Temperaturinställning	Rotationsknapp
Vänteläge	Ja (visar « SLP »)
Kalibrering	Via kalibreringshål
Kompatibla spetsar	T900M-serien
Kartonginnehåll	Huvudenhet, handtag, stativ, 5 spetsar, pincett, avlödningspump, mässingsull, svamp, lödtråd 10 g, manual
Strömförsörjning	220-240 V AC (uppskattning)
Underhåll	Rengör regelbundet spetsen med mässingsull och applicera nytt lödtenn
Säkerhet	Rör inte den heta spetsen, använd borta från brännbart material, stäng av strömmen efter användning
Godkännande	FCC Part 15, WEEE-direktivet 2012/19/EU
Garanti och support	www.vevor.com/support

Vanliga frågor - AE960D Vevor

Hur ställer jag in temperaturen på Vevor AE960D lödtstation?

Använd rotationsknappen på frontpanelen. Temperaturen kan justeras från 50 till 500 °C. LED-displayen visar den aktuella temperaturen.

Vad gör jag om temperaturen inte stabiliseras?

Kontrollera att spetsen är ordentligt åtdragen. Rengör spetsen med mässingsull. Om problemet kvarstår kan kalibrering vara nödvändig via kalibreringshålet.

Hur rengör jag lödpennans spets?

Ställ in temperaturen på 250 °C. När den stabiliserats, rengör spetsen med mässingsull. Om oxid finns, applicera nytt lödtenn och upprepa tills den är ren.

Vilka spetsar är kompatibla med AE960D?

Spetsar från T900M-serien är kompatibla. Kontakta Vevor för mer information.

Hur aktiverar jag vänteläget?

Vänteläget aktiveras automatiskt efter en period av inaktivitet. Skärmen visar 'SLP'. Tryck på en knapp för att avaktivera.

Hur kalibrerar jag temperaturen?

Använd en extern termometer. För in den i kalibreringshålet och justera temperaturen med ratten. Se manualen för exakt procedur.

Vilka säkerhetsåtgärder ska jag vidta?

Rör inte den heta spetsen. Använd stationen borta från brännbart material. Stäng av strömmen efter användning. Vänta tills den svalnat innan du byter spets.

Vad gör jag om LED-displayen är onormal?

Stäng av stationen, dra ur kontakten och sätt i den igen efter några minuter. Om problemet kvarstår, kontakta Vevors support.

Hur byter jag värmeelementet?

Dra ur stationen. Öppna handtaget (enligt instruktioner). Byt ut det keramiska PTC-elementet. Obs: känslig åtgärd, kontakta support om nödvändigt.

Var hittar jag reservdelar?

Reservdelar finns på Vevors webbplats eller genom att kontakta deras tekniska support via www.vevor.com/support.

BRUKSANVISNING AE960D Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

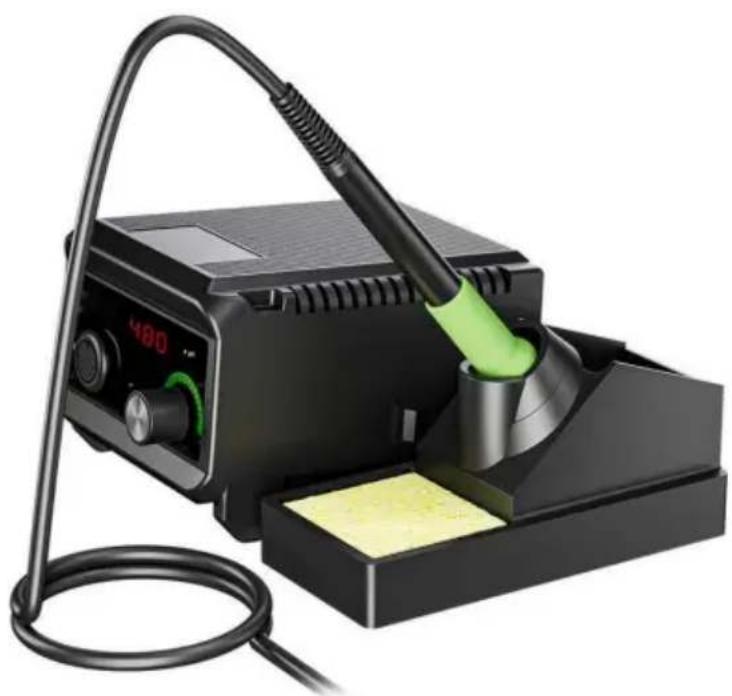

DIY-LODSTATION

MODELL: AE960D

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar endast en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att tacka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

DIY-LODNING

STATION

MODELL: AE960D

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik- eller mjukvaruuppdateringar på vår produkt.

SPECIFIKATIONER

Modell nr.	AE960D
Total kraft	75W
Utpänning	25VAC
Temperaturområde	50-500 yy (122-932 y)
Temperaturstabilitet	±2yy(±4yy) {y200yy(400yy)}
Spets till jord impedans	<2y
Spets till jord spanning	<2mV
Värmeelement	PTC keramisk värmare

PACKLISTA

Huvudenhet *1	Handtag*1	Järnställ*1
Lödspetsar*5	Pincett *1	Avlödningspump*1
Müssingsull med låda*1	Svamp*1
10 g Lödtråd (blyfri) *1		Användarmanual*1

SÄKERHET OCH FÖRSIKTIGHETSÅTGÄRDER

Försiktighetsåtgärderna i denna handbok är uppdelade i följande [varning] och

[uppmärksamhet].

Varning: felaktig användning kan orsaka dödsfall eller allvarlig skada på användaren

Obs: felaktig användning kan orsaka skada på användare eller betydande skada på inblandade föremål

För din egen säkerhet, följ noggrant följande försiktighetsåtgärder

VARNING

När strömmen är på kan temperaturen på lödkolvspetsen vara upp till

50~500°C (122~932°F).

Felaktig användning kan orsaka brännskador och brand. Följ strikt följande

försiktighetsåtgärder: Rör inte lödkolvspetsen eller metalldelen runt den när du använder den.

• Använd den inte i närheten av brännbart material.
• Potentiell risk för höga temperaturer bör varnas.
• Stäng AV strömmen när den inte används. Innan du byter ut delar eller tippar, stäng av strömmen och vänta tills strykjärnsspetsen svalnar ner.
• Denna apparat är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller brist på erfarenhet och kunskap, om de inte har fått handledning eller instruktioner angående användning av apparaten av en person som är ansvarig för deras säkerhet. Barn bör övervakas för att säkerställa att de inte leker med apparaten.

Om nätsladden är skadad, fråga tillverkaren eller dess servicerepresentant eller liknande kvalificerad personal för att reparera den, för att undvika personskador eller skador på produkten.

• Denna apparat kan användas av barn från 8 år och uppåt samt personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de har fått handledning eller instruktion angående användning av apparaten på ett säkert sätt och förstår farorna inblandade. Barn får inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn utan tillsyn.

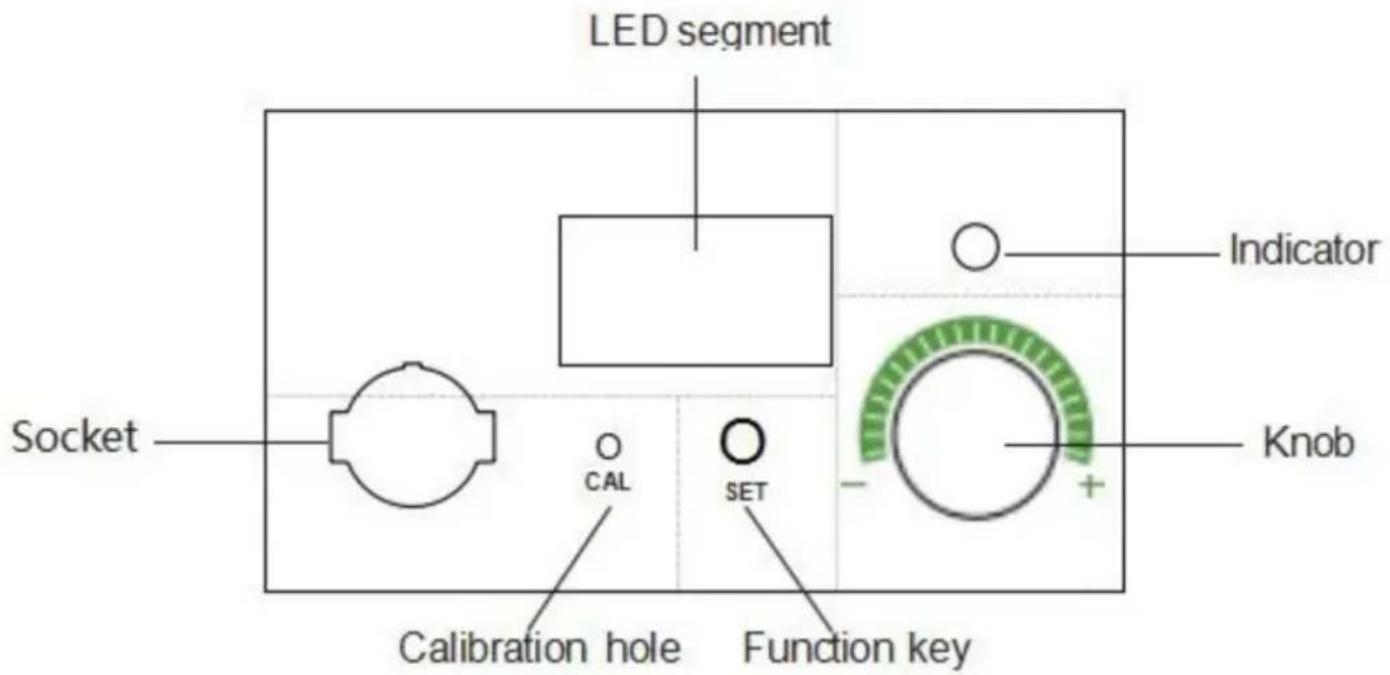

1. Användnings- och displayinstruktioner

Paneldisplay:

LED-segment: digital display

Indikator: indikerar värmarens status (ljus på/av betyder ström på/av)

Funktionstangent: funktionsmanövrering (tryck högst 1 s betyder kort tryck, tryck över 1

s betyder lång tryckning)

Vred: för att justera temperaturen

Kalibreringshål: för att kalibrera temperaturen

2. Slå på strömbrytaren

Slå på strömbrytaren. LED-lampan tänds och visar "888" i 1 sekund,

följt av temperaturenheten "--C" eller "--F" i 1 sekund. Om standby

Funktionen är aktiverad, visar den sedan "SLP" i 1 sekund. Därefter kommer den att visa inställningstemperaturen i 1,5 sekunder, följt av den aktuella temperaturen.

När temperaturen har stabiliserats kommer värmeelementets strömindikator LED att börja blinka.

UNDERHÅLL

För att göra denna produkt hållbar, vänligen underhåll den regelbundet. Livslängden för denna produkt beror på den använda temperaturen, kvaliteten på lödtråden och lödningsklistret, användningsfrekvens etc. Reparera och underhåll den enligt specifika användningsvillkor.

Varning: Var uppmärksam när lödstationen används på hög temperatur, stäng av strömmen och dra ur nätsladden efter användning.

Underhåll av lödkolvspets

1. Ställ in temperaturen på 250 °C (480 °C).
2. Efter att temperaturen är stabil, rengör lödkolvspetsen med en mässingsull och kontrollera dess skick.
3. Om svart oxid är fast på den, vänligen applicera nytt lod (inklusive flussmedel) och torka av det upprepade gånger med en mässingsull tills det är rent, applicera sedan lite nytt lod.
4. Om lödkolvsspetsen har blivit deformerad, perforerad eller utsliten, vänligen byt ut den mot en ny.

T900M-SERIEN LÖDSPETSAR (AE960D)

(Mer information om lödspetsar kontakta oss)

FCC-information

FÖRSIKTIGHET: Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för efterlevnaden kan upphäva användarens behörighet att använda utrustningen!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor: 1) Denna produkt kan orsaka skadlig

störningar.

2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka önskad funktion.

VARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av den part som är ansvarig för efterlevnaden kan upphäva användarens behörighet att använda produkten.

Obs: Denna produkt har testats och befunnits överensstämma med gränserna för en digital enhet av klass B i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot skadliga störningar i en bostadsinstallation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna kan den orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för att störningar inte kommer att inträffa i en viss installation. Om denna produkt orsakar

skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas genom att stänga av och sätta på produkten, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder.

• Rikta om eller flytta mottagningsantennen.
• Öka avståndet mellan produkten och mottagaren.
• Anslut produkten till ett uttag på en annan krets än den till vilken mottagaren är ansluten.
• Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

KORREKT AVFALLSHANTERING Denna produit omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. Symbolen som visar en korsad soptunna genom indikerar att produits kräver separat avfall insamling i Europeiska unionen. Detta gällerprodukten och alla tillbehör märkta medenna symbol. Produktter märkt somalandfarinte kasseras med normala hushållsapparater avfall, menmåste lämnas till en insamlingsplats För ätervinning elektriska och elektroniska apparater.

Tillverkare: Shanghai Imuxin Muye Youxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
