AE960D - Stacja lutownicza Vevor - Bezpłatna instrukcja obsługi

Marka	Vevor
Model	AE960D
Typ	Stacja lutownicza
Moc całkowita	75 W
Napięcie wyjściowe	25 VCA
Zakres temperatury	50 do 500 °C (122 do 932 °F)
Stabilność temperatury	±2 °C (±4 °F) przy 200 °C (400 °F)
Impedancja grot-masa	< 2 Ω
Napięcie grot-masa	< 2 mV
Element grzejny	Ceramiczny element grzejny PTC
Wyświetlacz	Cyfrowy LED
Regulacja temperatury	Pokrętło obrotowe
Tryb uśpienia	Tak (wyświetlacz "SLP")
Kalibracja	Przez otwór kalibracyjny
Kompatybilne groty	Seria T900M
Zawartość opakowania	Jednostka główna, rękojeść, podstawa, 5 grotów, pęseta, pompka do rozlutowywania, wełna miedziana, gąbka, lut w drucie 10 g, instrukcja
Zasilanie	220-240 V AC (szacunkowo)
Konserwacja	Regularnie czyścić grot wełną miedzianą i nakładać nowy lut
Bezpieczeństwo	Nie dotykać gorącego grotu, używać z dala od materiałów łatwopalnych, wyłączyć zasilanie po użyciu
Atest/Zatwierdzenie	FCC Part 15, dyrektywa WEEE 2012/19/UE
Gwarancja i wsparcie	www.vevor.com/support

Często zadawane pytania - AE960D Vevor

Jak ustawić temperaturę w stacji Vevor AE960D?

Użyj pokrętła obrotowego na panelu przednim. Temperaturę można regulować od 50 do 500 °C. Wyświetlacz LED pokazuje aktualną temperaturę.

Co zrobić, jeśli temperatura nie stabilizuje się?

Sprawdź, czy grot jest dobrze dokręcony. Wyczyść grot wełną miedzianą. Jeśli problem nie ustąpi, może być konieczna kalibracja przez otwór kalibracyjny.

Jak wyczyścić grot lutownicy?

Ustaw temperaturę na 250 °C. Po ustabilizowaniu wyczyść grot wełną miedzianą. Jeśli występuje utlenienie, nałóż nowy lut i powtarzaj, aż będzie czysty.

Jakie groty są kompatybilne z AE960D?

Groty z serii T900M są kompatybilne. Skontaktuj się z Vevor po więcej informacji.

Jak aktywować tryb uśpienia?

Tryb uśpienia aktywuje się automatycznie po okresie bezczynności. Ekran wyświetla 'SLP'. Naciśnij dowolny przycisk, aby go wyłączyć.

Jak skalibrować temperaturę?

Użyj zewnętrznego termometru. Włóż go do otworu kalibracyjnego i reguluj temperaturę pokrętłem. Zapoznaj się z instrukcją, aby poznać dokładną procedurę.

Jakie środki ostrożności powinienem podjąć?

Nie dotykaj gorącego grotu. Używaj stacji z dala od materiałów łatwopalnych. Wyłącz zasilanie po użyciu. Odczekaj, aż ostygnie przed wymianą grotu.

Co zrobić, jeśli wyświetlacz LED jest nieprawidłowy?

Wyłącz stację, odłącz ją i podłącz ponownie po kilku minutach. Jeśli problem nie ustąpi, skontaktuj się z pomocą techniczną Vevor.

Jak wymienić element grzejny?

Odłącz stację. Otwórz rękojeść (zgodnie z instrukcją). Wymień ceramiczny element PTC. Uwaga: delikatna operacja, w razie potrzeby skontaktuj się z pomocą techniczną.

Gdzie znaleźć części zamienne?

Części zamienne są dostępne na stronie Vevor lub kontaktując się z ich pomocą techniczną przez www.vevor.com/support.

INSTRUKCJA OBSŁUGI AE960D Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

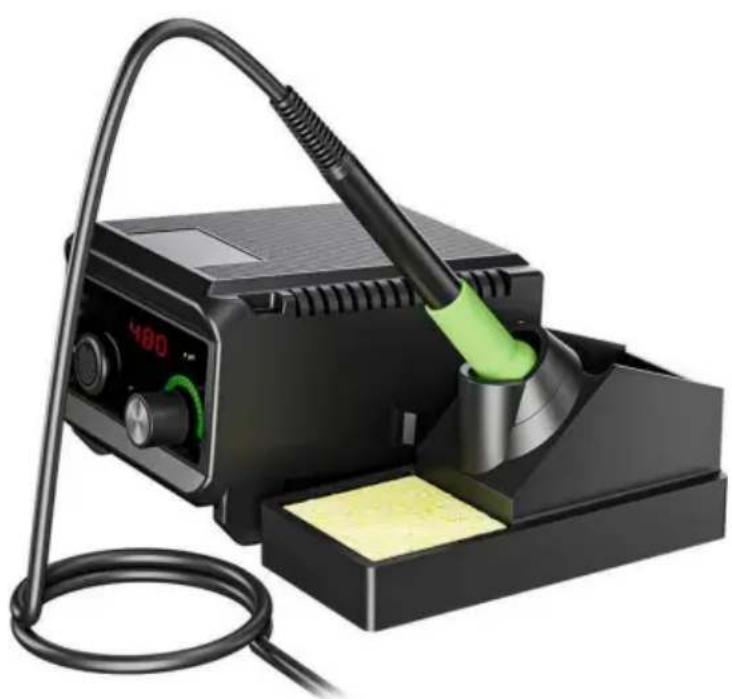

STACJA LUTOWNICZA DIY

MODEL: AE960D

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przy nas stanowią jedynie szacunkowe oszczędności, jakie można uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

STACJA LUTOWNICZA DIY

MODEL: AE960D

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przy użyciu należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację niniejszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

SPECYFIKACJE

Nr modelu	AE960D
Całkowita moc	75 W
Napiȩcie wyjsciowe	25 V AC
Zakres temperatur	50-500°C(122-932°F)
Stabilność temperatury	±2°C(±4°F) { 200°C(400°F)}
Impedancja.między kończywa a uziemieniem	<2Ω
Napiȩcie.między kończywa a uziemieniem	<2mV
Element grzejny	Grzała ceramiczna PTC

LISTA PAKOWANIA

Jednostka glówna *1	Uchwyt*1	Stojak naźelazko*1
Koędowski lutownikie*5	Pęseta *1	Pompa odlutowujuća*1
Wełna mos引擎zna z pudełkiem*1	Gąbka*1
Drut lutownikicy 10g (bez ołowiu) *1		Instrukcja obsglu*1

BEZPIECZEŃSTWO I ŚRODKI OSTROŻNOŚCI

Środki ostrożności zawarte w niniejszej instrukcji podzielone są na następujące kategorie: [ostrzeżenie] i [uwaga].

Ostrzeżenie: niewłaściwe użycie może spowodować śmierć lub poważne obrażenia użytkownika.

Uwaga: niewłaściwe użycie może spowodować obrażenia użytkowników lub poważne uszkodzenie przedmiotów.

Dla własnego bezpieczeństwa prosimy o ścisłe przestrzeganie poniższych środków ostrożności.

OSTRZEŻENIE

Po włączeniu zasilania temperatura grotu lutownicy osiągnie

50 500°C (122～932°F).

Niewłaściwe użytkowanie może spowodować oparzenia i pożar, dlatego należy ściśle przestrzegać następujących środków ostrożności:

• Nie dotykaj grotu lutownicy ani metalowej części wokół niego podczas używania.
• Nie należy używać w pobliżu materiałów łatwopalnych.
• Należy ostrzegać o potencjalnym ryzyku wysokiej temperatury.
• Wyłącz zasilanie, gdy nie używasz lutownicy.
• Przed wymianą części lub grotu wyłącz zasilanie i odczekaj, aż grot lutownicy ostygnie.
• Urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci)
• o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, lub z brakiem doświadczenia i wiedzy, chyba że zostały objęte nadzorem lub instruktażem dotyczącym korzystania z urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo. Dzieci powinny znajdować się pod nadzorem, aby mieć pewność, że nie bawią się urządzeniem.

Jeśli przewód zasilający jest uszkodzony, skontaktuj się z producentem lub autoryzowanym przedstawicielem serwisowym lub podobnie wykwalifikowanym personelem, który dokona naprawy, aby uniknąć obrażeń ciała lub uszkodzenia produktu. Z urządzenia mogą korzystać dzieci w wieku od 8 lat i starsze oraz osoby o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej lub o braku doświadczenia i wiedzy, jeśli są nadzorowane lub instruowane dotyczące bezpiecznego korzystania z urządzenia i rozumieją zagrożenia z tym związane. Dzieci nie mogą bawić się urządzeniem. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru.

UŻYWANIE METODY (AE960D)

1. Instrukcje dotyczące obsługi wyświetlacza

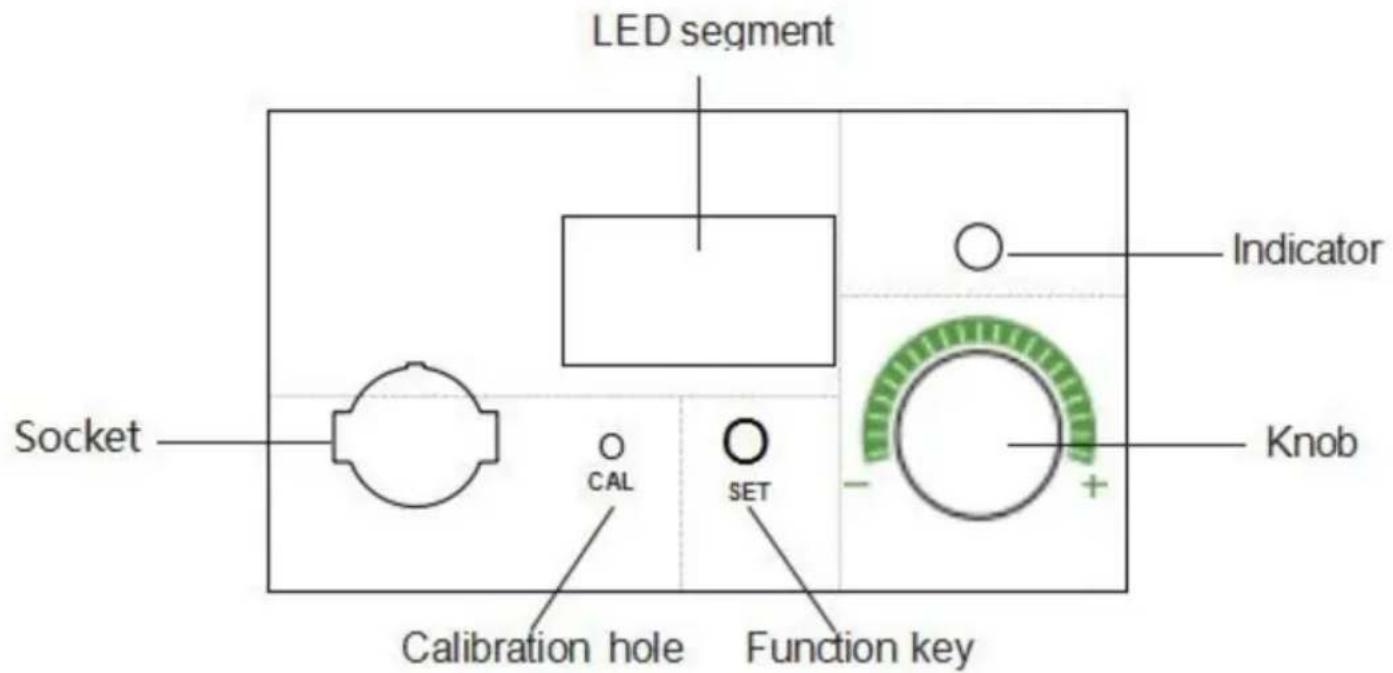

Wyświetlacz panelu:

Segment LED: wyświetlacz cyfrowy

Wskaźnik: wskazuje stan ogrzewania (światło włączone/wyłączone oznacza włączenie/wyłączenie zasilania)

Klawisz funkcyjny: obsługa funkcji (naciśnięcie krótsze niż 1 s oznacza krótkie naciśnięcie, naciśnięcie

dłuższe niż 1 s oznacza długie naciśnięcie)

Pokrętło: do regulacji temperatury

Otwór kalibracyjny: do kalibracji temperatury

1. Włącznik zasilania

Włącz zasilanie. Dioda LED zaświeci się i wyświetli „888" przez 1 sekundę,

po której następuje wskazanie temperatury „-C" lub „-F" przez 1 sekundę. Jeśli tryb gotowości

funkcja jest wyłączona, wówczas przy 1 sekundzie będzie wyświetlany komunikat „SLP". Następnie wyświetli się

ustawiona temperatura na 1,5 sekundy, a następnie aktualna rzeczywista temperatura.

Po ustabilizowaniu się temperatury zaświeci się dioda LED wskaźnika zasilania elementu grzejnego.

zaczynają migać.

KONSERWACJA

Aby produkt trwał długo, należy go regularnie konserwować. Żywotność

tego produktu zależy od zastosowanej temperatury, jakości drutu lutowniczego i pasty lutowniczej,

częstotliwości użytkowania itp. Należy przeprowadzać konserwację zgodnie ze specyficznymi warunkami zastosowania.

Ostrzeżenie: Należy zachować szczególną ostrożność podczas korzystania ze stacji lutowniczej przy wysokiej temperaturze.

Po użyciu wyłącz zasilanie i odłącz przewód zasilający.

Konserwacja grotu lutownicy

1. Ustaw temperaturę na 250°C (480°F)
2. Po ustabilizowaniu się temperatury wyczyść grot lutownicy na mosiądzu i

sprawdź jego stan.

1. Jeśli na powierzchni znajduje się czarny tlenek, należy nałożyć nowy lut (wraz z topnikiem) i wytrzeć kilkakrotnie za pomocą gąbki mosiężnej, aż będzie czysta, a następnie nałożyć trochę nowego cyny.
2. Jeżeli grot lutownicy jest zdeformowany, przyty lub zużyty, należy go wymienić.

Wymień go na nowy.

Groty lutownicze serii T900M (AE960D)

(Więcej informacji na temat porad dotyczących lutowania można uzyskać, kontaktując się z nami)

Informacja FCC

UWAGA: Zmiany lub modyfikacje wykonane bez wyraźnej zgody strony odpowiedzialnej za zgodność mogą spowodować unieważnienie prawa użytkownika do korzystania z urządzenia!

To urządzenie jest zgodne z częścią 15 przepisów FCC. Eksploatacja podlega następującym dwóm warunkom: 1) Ten produkt może

powodować szkodliwe zakłócenia.

2) Produkt ten musi być odporny na wszelkie zakłócenia, w tym zakłócenia mogące powodować niepożądane działanie.

OSTRZEŻENIE: Wszelkie zmiany lub modyfikacje tego produktu, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą spowodować unieważnienie prawa użytkownika do korzystania z produktu.

Uwaga: Ten produkt został przetestowany i uznany za zgodny z ograniczeniami dla urządzeń cyfrowych klasy B zgodnie z częścią 15 przepisów FCC. Ograniczenia te mają na celu zapewnienie odpowiedniej ochrony przed szkodliwymi zakłóceniami w instalacjach domowych.

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeśli zostanie zainstalowany i używany zgodnie z instrukcją, może powodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że zakłócenia nie wystąpią w konkretnej instalacji. Jeśli ten produkt powoduje

szkodliwe zakłócenia w odbiorze radia lub telewizji, które można określić na podstawie wyłączania i włączania produktu, zachęcamy użytkownika do podjęcia próby skorygowania zakłóceń za pomocą jednego lub więcej z następujących środków.

Zmiana orientacji lub położenia anteny odbiorczej. - Zwiększ odległość między produktem a odbiornikiem. - Podłącz produkt do gniazdka w innym obwodzie niż ten, do którego jest podłączony odbiornik. W celu uzyskania pomocy należy zwrócić się do sprzedawcy lub doświadczonego technika radiowo-telewizyjnego

PRAWIDŁOWA UTYLIZACJA

Niniejszy produkt podlega postanowieniom dyrektywy europejskiej 2012/19/UE. Symbol przekreślonego kosza na śmieci wskazuje, że produkt wymaga oddzielnego składowania w Unii Europejskiej. Dotyczy produktu oraz wszystkich akcesoriów oznaczonych tym symbolem. Produkty oznaczone jako takie nie mogą być wyrzucane razem ze zwykłymi odpadami domowymi, ale muszą zostać dostarczone do punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych.

Producent: Shanghaiuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Miejsce, Rancho Cucamonga, CA 91730

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support
