ST-2090D - Stacja lutownicza Vevor - Bezpłatna instrukcja obsługi

Marka	Vevor
Model	ST-2090D
Typ produktu	Stacja lutownicza
Napięcie zasilania	110/240 V AC
Moc	80 W
Zakres temperatury	80 °C – 480 °C
Stabilność temperatury	±2 °C
Regulacja temperatury	Za pomocą pokrętła
Jednostka temperatury	°C / °F (przełączalne)
Wyświetlacz	Lampa Nixie
Blokada temperatury	Tak
Automatyczne usypianie	Tak (po 10 min na stojaku)
Automatyczne wyłączanie	Tak (po 20 min w trybie uśpienia)
Dołączone groty	T900-K, T900-SI, T900-I, T900-H, T900-LB, T900-0.8D, T900-1.2D, T900-1.6D, T900-2.4D, T900-3.2D, T900-1.2LD, T900-SB, T900-B, T900-S10 (5 w zestawie, szczegółowa lista w instrukcji)
Dołączone akcesoria	Pęseta, pompa do rozlutowywania, wełna mosiężna, drut cynowy (30 g, bezołowiowy), uchwyt na drut, szpula z rurką, stojak na lutownicę
Zastosowanie	Do lutowania elektroniki, lutowania miękkiego
Bezpieczeństwo	Nie używać w wilgotnym środowisku, przechowywać poza zasięgiem dzieci, używać oryginalnych akcesoriów
Konserwacja	Czyszczenie grotów wełną mosiężną; w razie potrzeby wymienić element grzejny
Gwarancja	2 lata (z wyłączeniem materiałów eksploatacyjnych)
Normy	Zgodny z częścią 15 przepisów FCC

Często zadawane pytania - ST-2090D Vevor

Jak ustawić temperaturę?

Obróć pokrętło, aby ustawić żądaną temperaturę. Ekran wyświetla zadaną wartość, a po 3 sekundach rzeczywistą temperaturę grotu.

Jak zablokować temperaturę?

Naciśnij jednocześnie przyciski LOCK/°C/°F przez 3 sekundy. Na ekranie pojawi się LOC, a temperatura zostanie zablokowana. Powtórz czynność, aby odblokować.

Jak zmienić jednostkę temperatury?

Naciśnij jednocześnie przyciski LOCK/°C/°F w trybie pracy, aby przełączyć między °C a °F. Zapali się odpowiednia kontrolka.

Co zrobić, gdy ekran wyświetla 'E02'?

Błąd E02 oznacza problem z czujnikiem. Sprawdź połączenie lutownicy i w razie potrzeby wymień grot lub element grzejny.

Jak włączyć automatyczne usypianie?

Umieść lutownicę na stojaku. Po 10 minutach bez użycia stacja przechodzi w tryb uśpienia (wyświetlacz STB) i grzeje do 200°C. Podnieś lutownicę, aby wrócić do normalnego trybu.

Jak czyścić grot lutowniczy?

Użyj dołączonej wełny mosiężnej do czyszczenia grotu, gdy jest gorący. Unikaj skrobania twardymi przedmiotami.

Czy mogę użyć innego napięcia?

Stacja akceptuje napięcie 110 V lub 240 V AC. Upewnij się, że gniazdko odpowiada napięciu w twojej sieci.

Jakie groty są kompatybilne?

Używaj grotów z serii T900 (np. T900-K, T900-I itp.). W zestawie znajduje się pięć grotów.

Jak wymienić element grzejny?

Odkręć grot, usuń stary element grzejny i włóż nowy. Używaj wyłącznie oryginalnych części, aby uniknąć uszkodzeń.

Co zrobić w przypadku przegrzania lub zapachu?

Natychmiast wyłącz urządzenie i odłącz je od zasilania. Pozwól mu całkowicie ostygnąć. Sprawdź, czy w pobliżu nie ma materiałów łatwopalnych. Skontaktuj się z pomocą techniczną, jeśli problem będzie się powtarzał.

INSTRUKCJA OBSŁUGI ST-2090D Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

ZESTAW STACJI LUTOWNICZEJ

MODEL: ST-2090D

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

LUTOWANIE

ZESTAW STACYJNY

MODEL: ST-2090D

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie

zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Lutownica musi zostać przetestowana przed opuszczeniem fabryki, dlatego lutownica musi być testowana. Końcówka może zakrywać niewielką ilość cyny, a osłonka będzie lekko żółkła, co jest zjawiskiem normalnym.

Informacje o prawach autorskich

Projekt tego produktu (w tym wewnętrznego oprogramowania) i jego akcesoriów podlega ochronie odpowiednich praw stanowych. Jakiekolwiek naruszenie odpowiednich praw naszej firmy będzie podlegać sankcjom prawnym. Użytkownicy powinni świadomie przestrzegać odpowiednich przepisów stanowych podczas korzystania z tego produktu.

Zastrzeżenie

Nie ponosimy żadnej odpowiedzialności za jakiekolwiek obrażenia ciała lub szkody materialne spowodowane z przyczyn innych niż problem z jakością produktu, które mogą obejmować siłę wyższą (klęski żywiołowe itp.) lub zachowania osobiste podczas eksploatacji tego produktu. Niniejsza instrukcja została zorganizowana, skompilowana i wydana przez SHENZHEN ATTEN TECHNOLOGY CO., LTD. zgodnie z najnowszymi cechami produktu. Nie będziemy odpowiedzialni za dalsze powiadamianie o kolejnych ulepszeniach produktu i tej instrukcji.

Środki ostrożności

[WZTO] Ostrzeżenie	Niewłaściwe użycie tego produktu może spowodować poważne obrażenia lub śmierć.użytkownik.
[XSBW] Ostrożność	Niewłaściwe użycie tego produktu może spowodować poważne obrażenia użytkownika lubszkody materialne wyrządzone przedmiotowi zdarzenia.

Aby uniknąć porażenia prądem elektrycznym lub obrażeń ciała lub zagrożenia pożarem, należy przestrzegać następujących zasad:

Podczas korzystania ze sprzętu należy przestrzegać podstawowych zasad. Aby zapewnić

bezpieczeństwo osobiste, wyłącznie części i akcesoria zatwierdzone lub zalecane przez

oryginalną fabrykę można użyć, w przeciwnym razie mogą wystąpić poważne konsekwencje!

OSTRZEŻENIE

Podczas stosowania tego produktu należy używać lutownicy/grotu lutowniczego o temperaturze do 80-480°C, może spowodować oparzenia użytkownika lub pożar w wyniku niewłaściwego użytkowania. Dlatego użytkownicy powinni ściśle przestrzegać następujących zasad: • Trzymać ten produkt z dala od materiałów łatwopalnych.

• Przechowywać produkt w miejscu niedostępnym dla dzieci.
• Nie należy używać tego produktu, jeżeli nie masz doświadczenia lub wystarczającej niezbędnej wiedzy bez nadzoru odpowiedniego personelu. • Nie należy używać tego produktu w wilgotnym środowisku lub mokrymi rękami, aby uniknąć porażenia prądem.

- Nie modyfikuj tego produktu ani jego akcesoriów bez zezwolenia. - Wyłącz zasilanie podczas

wymiany części i końcówek lutowniczych i nie wznawiaj pracy.

należy używać do momentu całkowitego ostygnięcia urządzenia. • Podczas

wymiany należy używać oryginalnych akcesoriów producenta.

części produktu. •

Należy pamiętać o wyłączeniu zasilania, gdy urządzenie jest tymczasowo

zatrzymane lub wyłączone z

użytku. • Jeśli przewód zasilający jest uszkodzony, skontaktuj się z producentem lub jego przedstawicielem serwisowym

lub podobnie wykwalifikowanym personelem, który dokona naprawy, aby uniknąć obrażeń ciała lub uszkodzeń

produktu. •

Z urządzenia mogą korzystać dzieci w wieku od 8 lat i starsze oraz

osoby o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej lub o braku

doświadczenia i wiedzy, jeżeli były nadzorowane lub poinstruowane

dotyczące bezpiecznego korzystania z urządzenia i rozumienia zagrożeń

związanych z jego użytkowaniem. Dzieci nie mogą bawić się urządzeniem. Czyszczenie i konserwacja

nie mogą być wykonywane przez dzieci bez nadzoru.

Podstawowa wiedza dla użytkowników

Użytkownicy muszą posiadać podstawową wiedzę z zakresu zdrowego rozsądku i elektryki.

czynności przed użyciem produktu. Osoby niepełnoletnie powinny używać produktu zgodnie z

pod opieką specjalisty lub opiekuna.

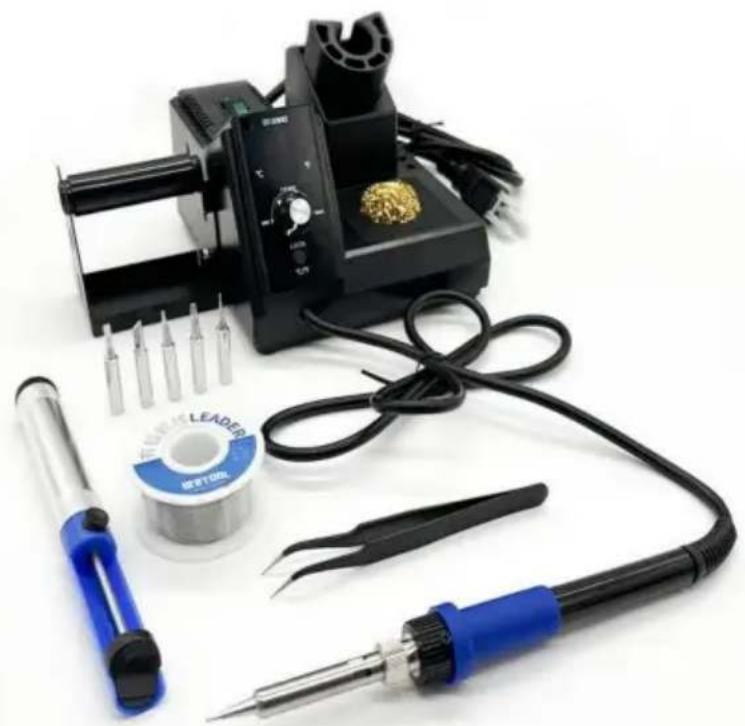

Lista rzeczy do spakowania

Jednostka główna (w tym maszyna, kabel zasilający i uchwyt) x1 szt.

Końcówki lutownicze*5

Wełna mosiężna *1

Uchwyt na drut lutowniczy*1

Instrukcja obsługi*1

Pęseta *1

30 gramów drutu cynowego (bez ołowiu) *1

Szpula z rurką*1

Pompa odlutowująca*1

Uchwyt na żelazko*1

Cechy

Produkt ten został zaprojektowany z wyświetlaczem Nixie. Stacja lutownicza ze stojakiem lutowniczym. Kalibracja temperatury kontrolowana przez MCU z systemem PID, regulacja temperatury za pomocą pokrętła, łatwa obsługa.

Ergonomiczna konstrukcja uchwytu zapewnia wygodny chwyt. Przewód grzewczy i czujnik wykonane są z materiału PTC, który szybko się nagrzewa.

wzrost temperatury i precyzyjna kontrola temperatury. Dostępny jest

automatyczny tryb czuwania i automatycznego wyłączania.

Korzystanie z 3-żyłowego kabla zasilającego.

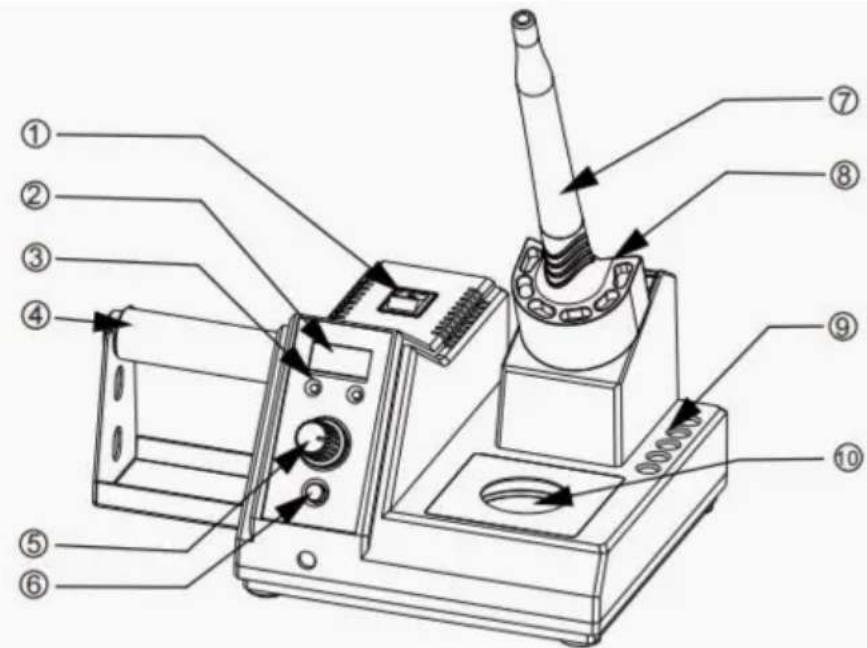

Wygląd i panel sterowania

1. Przycisk zasilania
2. Wyświetlacz lampy Nixie
3. Wskaźnik świetlny jednostki temperatury
4. Uchwyt na drut lutowniczy
5. Przycisk pokrętła do regulacji temperatury
6. Przełącznik jednostki temperatury / blokada temperatury
7. Uchwyt lutowniczy
8. Stojak lutowniczy
9. Grot lutowniczy s lot
10. Lokalizacja odkurzacza

Pozycja nr.	Woltaż	Moc	Zakres temperatur
ST-2090D	110/240 V AC	80W	80°C~480°C
Temperatura stabilność	Nastawny metoda	Temperatura jednostka	Metoda wyświetlania
± 2°C	Pokrę tło	°C/°F	Rurka Nixie

Przewodnik operacyjny

1. Przycisk zasilania

Włącz to urządzenie po podaniu zasilania. Ustaw żądaną temperaturę.

wyświetlaną na wyświetlaczu lampy Nixie za pomocą pokrętła. Pokaże ono rzeczywistą wartość temperatury grotu lutownicy po 3 sekundach.

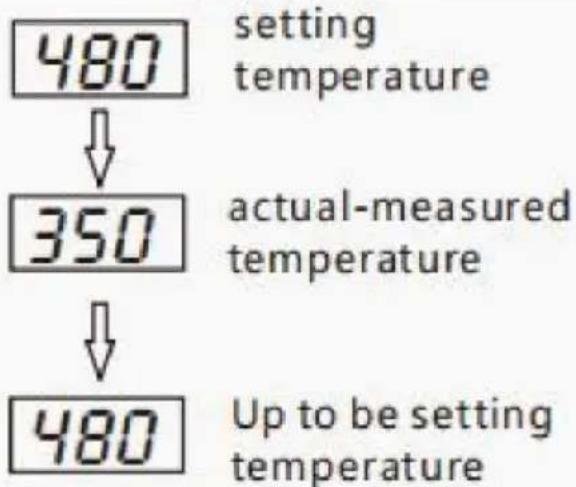

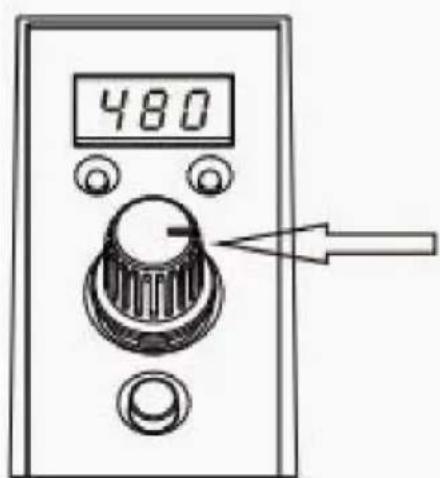

2. Ustawienie temperatury

Podczas pracy urządzenia można szybko regulować temperaturę za pomocą pokrętła. Podczas regulacji temperatury wyświetlana będzie ustawiona temperatura, a rzeczywista temperatura grotu lutowniczego będzie wyświetlana po zakończeniu regulacji temperatury na 3 sekundy.

Zakres temperatur wynosi 80\~480°C.

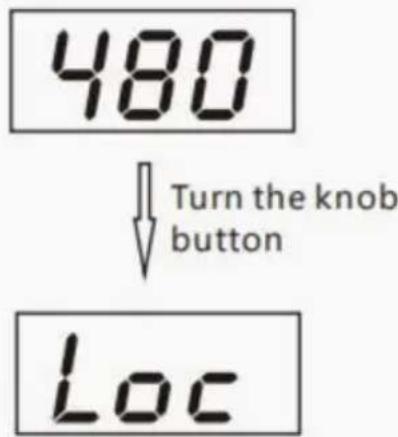

3. Funkcja blokowania temperatury

Naciśnij przycisk LOOK/°C/°F na 3 sekundy w trybie pracy.

Aktualna temperatura zostanie zablokowana, temperatura nie ulegnie zmianie poprzez obrót pokrętła, a na wyświetlaczu pojawi się LOC oznaczający blokadę temperatury. Można odblokować bieżącą temperaturę, naciskając ponownie przycisk LOOK/°C/°F przez 3 sekundy, gdy blokada temperatury jest aktywna.

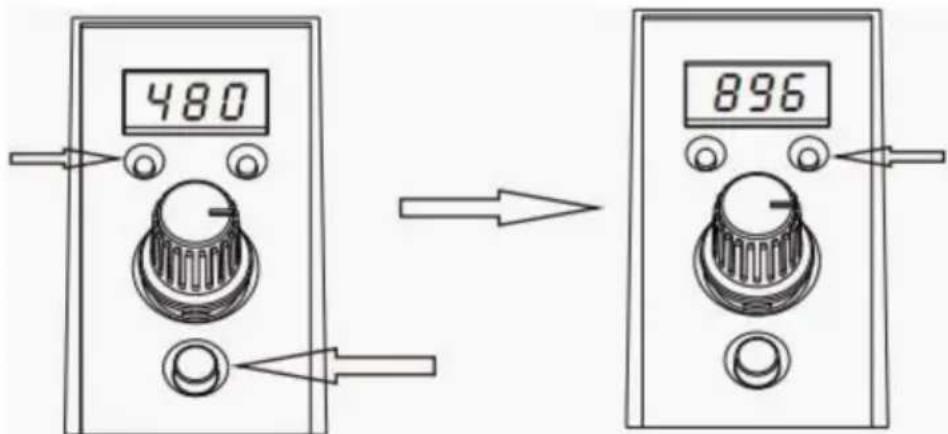

4. Przełączanie jednostki temperatury

Aktualną jednostkę temperatury można zmienić, naciskając przycisk LOOK/°C/°F.

w tym samym czasie w trybie pracy wskaźnik świetlny jednostki temperatury zostanie odpowiednio zmieniony.

5. Funkcja automatycznego czuwania

Gdy lutownica nie jest używana, należy umieścić ją na uchwycie lutowniczym.

automatyczne przejście w tryb czuwania po 10 minutach, nagrzewnica nagrzewa się do 200 °C, wyświetlacz lampy Nixie STB, weź lutownicę i wróć do normalnego trybu pracy.

5±8

6. Funkcja automatycznego uśpienia

W trybie automatycznego czuwania stacja lutownicza przejdzie w tryb uśpienia po 20 minutach,

tryb SLP wyświetlacza lampy, rdzeń grzewczy nie jest ogrzewany, wróci do normalnej pracy

można ustawić za pomocą pokrętła lub naciskając przycisk. (PS) Urządzenie automatycznie przejdzie w tryb uśpienia, gdy nie jest używane.

(w trakcie użytkowania maszyna nie działa i przechodzi w tryb uśpienia)

SLP

7. Ostrzeżenie

Na ekranie wyświetlacza wyświetla się komunikat E02, co oznacza, że wystąpił błąd czujnika.

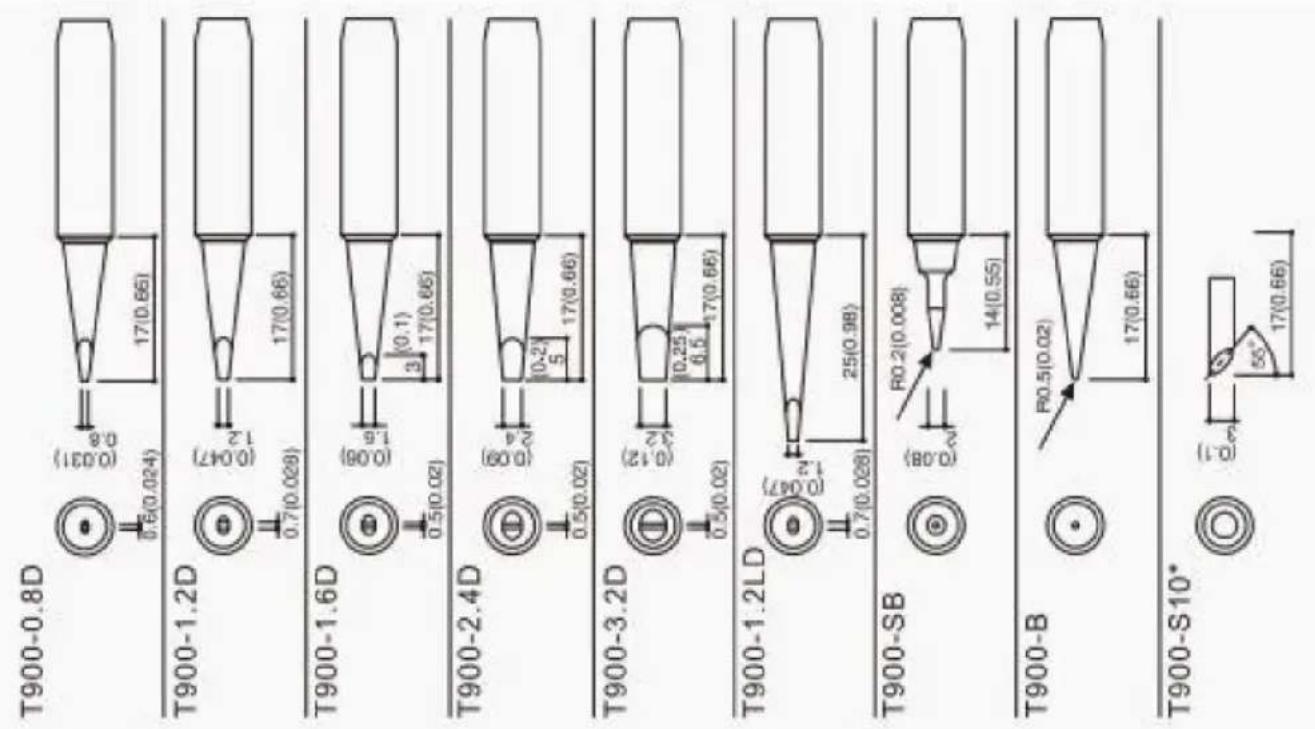

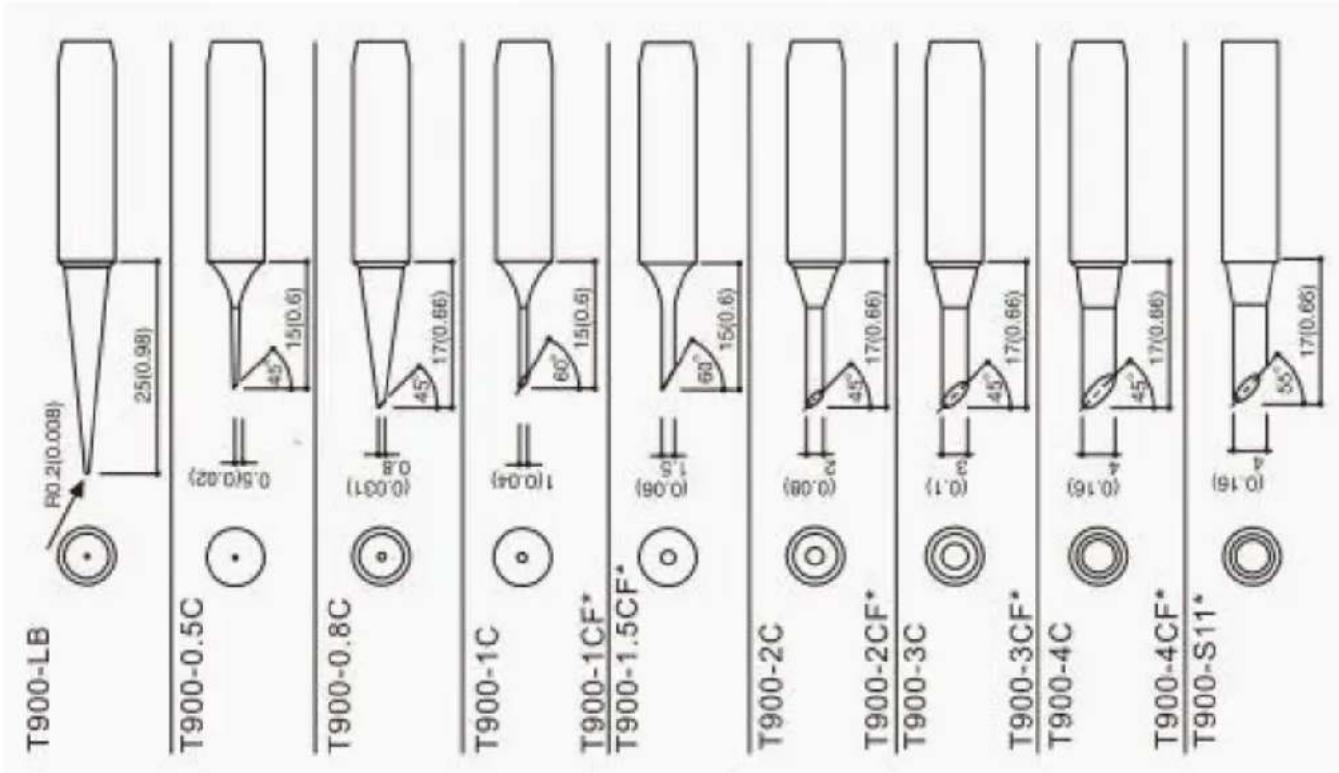

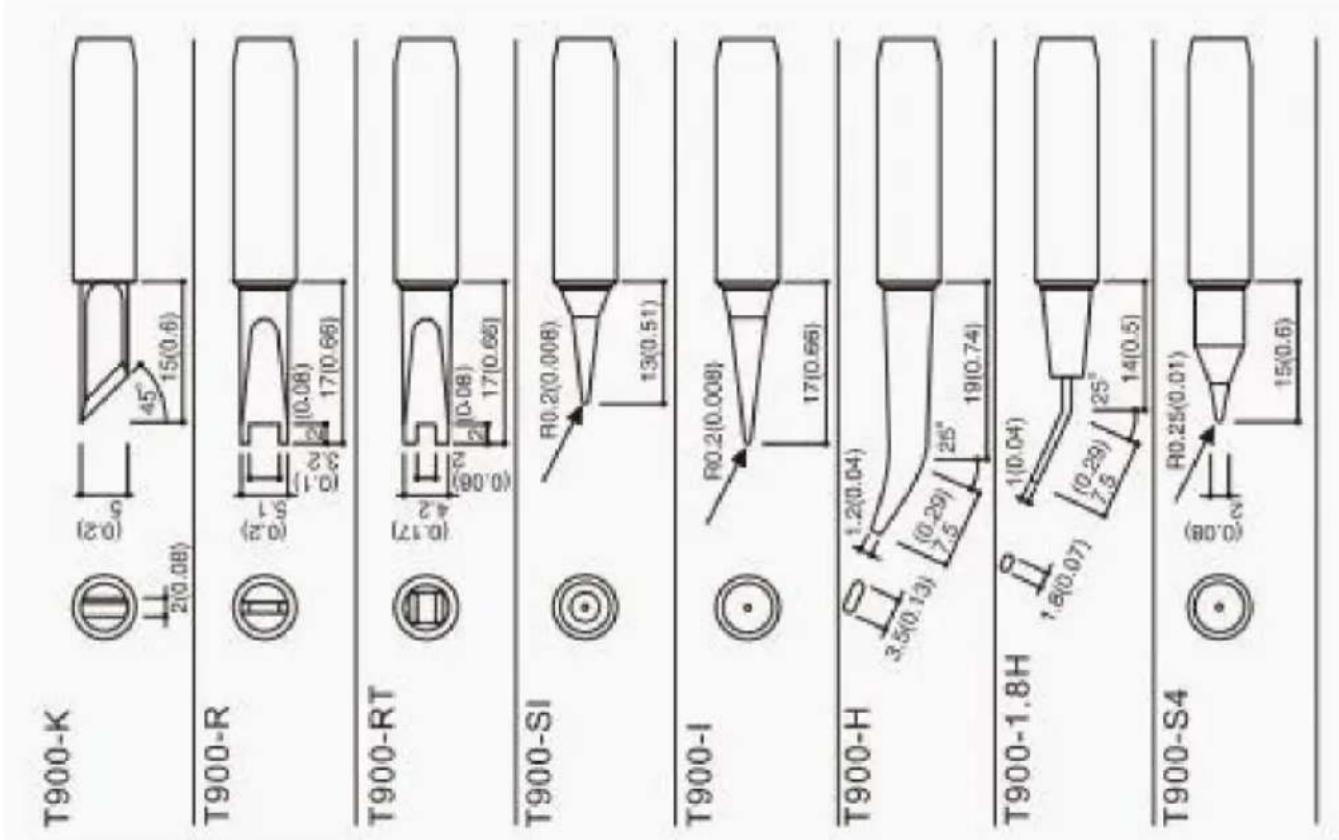

1. Końcówki lutownicze

Gwarancja na produkt

Na produkt obowiązuje dwuletnia gwarancja od daty zakupu (z wyłączeniem materiałów eksploatacyjnych, takich jak rdzeń grzewczy). Jeśli w okresie gwarancyjnym zostanie wykryty jakikolwiek problem z jakością, bezpłatnie wykonamy konserwację. W przypadku produktów po okresie gwarancyjnym zapewniamy dożywotnią gwarancję usługi konserwacyjne.

W przypadku uszkodzeń produktu spowodowanych niewłaściwym użytkowaniem przez użytkownika lub nieautoryzowanymi zmianami części produktu, nasza firma zapewnia jedynie ograniczoną

gwarancję. W przypadku uszkodzenia produktu należy wysłać uszkodzony produkt do wyznaczonego punktu serwisowego w celu przeprowadzenia konserwacji. Personel punktu serwisowego i personel nieupoważniony przez producenta nie mają prawa przeprowadzać żadnych prac konserwacyjnych przy produkcie.

Informacje FCC

UWAGA: Zmiany lub modyfikacje wykonane bez wyraźnej zgody strony odpowiedzialnej za zgodność mogą spowodować unieważnienie prawa użytkownika do korzystania ze sprzętu!

To urządzenie jest zgodne z częścią 15 przepisów FCC. Jego działanie podlega następującym dwóm warunkom:

1) Produkt ten może powodować szkodliwe zakłócenia. 2) Produkt ten musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie.

OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić prawo użytkownika do korzystania z produktu.

Uwaga: Ten produkt został przetestowany i uznany za zgodny z limitami dla klasy

Urządzenie cyfrowe B zgodnie z częścią 15 przepisów FCC. Niniejsze ograniczenia mają na celu zapewnienie rozsądnej ochrony przed szkodliwymi zakłóceniami w instalacjach mieszkalnych.

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeżeli nie jest zainstalowany i używany zgodnie z instrukcją, może powodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że zakłócenia nie wystąpią w konkretnej instalacji. Jeśli ten produkt powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji, które można określić na podstawie wyłączania i włączania produktu, zachęcamy użytkownika do podjęcia próby skorygowania zakłócenia za pomocą jednego lub więcej z następujących środków.

• Zmiana orientacji lub położenia anteny odbiorczej.
• Zwiększ odległość między produktem a odbiornikiem.
• Podłącz produkt do gniazdka w innym obwodzie niż ten, do którego podłączony jest odbiornik. • W celu uzyskania pomocy należy zwrócić się do sprzedawcy lub doświadczonego technika radiowo-telewizyjnego.

PRAWIDŁOWA UTYLIZACJA

Niniejszy produkt podlega postanowieniom dyrektywy europejskiej

2012/19/UE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach

oznacza, że produkt wymaga oddzielnej zbiórki odpadów w

Unia Europejska. Dotyczy produktu i wszystkich akcesoriów

oznaczone tym symbolem. Produkty oznaczone w ten sposób nie mogą być

wyrzucane razem z normalnymi odpadami domowymi, lecz należy je oddać do punktu zbiórki odpadów.

punkt zbiórki sprzętu elektrycznego i elektronicznego przeznaczonego do recyklingu.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong 11hao 1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
