ST-2090D - Lötstation Vevor - Kostenlose Bedienungsanleitung

Marke	Vevor
Modell	ST-2090D
Produkttyp	Lötstation
Versorgungsspannung	110/240 V AC
Leistung	80 W
Temperaturbereich	80 °C – 480 °C
Temperaturstabilität	±2 °C
Temperatureinstellung	Mittels Drehknopf
Temperatureinheit	°C / °F (umschaltbar)
Anzeige	Nixie-Röhre
Temperaturverriegelung	Ja
Automatischer Standby	Ja (nach 10 Min. auf Ablage)
Automatische Abschaltung	Ja (nach 20 Min. Standby)
Enthaltene Lötspitzen	T900-K, T900-SI, T900-I, T900-H, T900-LB, T900-0.8D, T900-1.2D, T900-1.6D, T900-2.4D, T900-3.2D, T900-1.2LD, T900-SB, T900-B, T900-S10 (5 werden mitgeliefert, detaillierte Liste in der Anleitung)
Enthaltenes Zubehör	Pinzette, Entlötpumpe, Messingwolle, Lötzinn (30 g, bleifrei), Drahtständer, Rohrspule, Lötkolbenhalter
Verwendung	Für Elektroniklöten und Hartlöten
Sicherheit	Nicht in feuchter Umgebung verwenden, von Kindern fernhalten, Originalzubehör verwenden
Wartung	Reinigen Sie die Lötspitzen mit der Messingwolle; ersetzen Sie bei Bedarf den Heizkern
Garantie	2 Jahre (außer Verbrauchsmaterial)
Normen	Entspricht Teil 15 der FCC-Bestimmungen

Häufig gestellte Fragen - ST-2090D Vevor

Wie stelle ich die Temperatur ein?

Drehen Sie den Drehknopf, um die gewünschte Temperatur einzustellen. Das Display zeigt den Sollwert an, nach 3 Sekunden die tatsächliche Temperatur der Lötspitze.

Wie verriegele ich die Temperatur?

Drücken Sie gleichzeitig die Tasten LOCK/°C/°F für 3 Sekunden. Das Display zeigt LOC an und die Temperatur ist verriegelt. Wiederholen Sie den Vorgang zum Entsperren.

Wie ändere ich die Temperatureinheit?

Drücken Sie gleichzeitig die Tasten LOCK/°C/°F im Betriebsmodus, um zwischen °C und °F umzuschalten. Die entsprechende Anzeige leuchtet auf.

Was tun, wenn das Display 'E02' anzeigt?

Der Fehler E02 weist auf ein Sensorproblem hin. Überprüfen Sie den Anschluss des Lötkolbens und ersetzen Sie bei Bedarf die Lötspitze oder den Heizkern.

Wie aktiviere ich den automatischen Standby?

Legen Sie den Lötkolben auf die Ablage. Nach 10 Minuten ohne Benutzung geht die Station in den Standby (Anzeige STB) und heizt auf 200°C. Nehmen Sie den Lötkolben wieder auf, um in den Normalmodus zurückzukehren.

Wie reinige ich die Lötspitze?

Verwenden Sie die mitgelieferte Messingwolle, um die Lötspitze im heißen Zustand zu reinigen. Vermeiden Sie Kratzen mit harten Gegenständen.

Kann ich eine andere Spannung verwenden?

Die Station akzeptiert eine Spannung von 110 V oder 240 V AC. Stellen Sie sicher, dass der Stecker mit Ihrer Netzspannung kompatibel ist.

Welche Lötspitzen sind kompatibel?

Verwenden Sie Lötspitzen der Serie T900 (z.B. T900-K, T900-I usw.). Fünf Lötspitzen sind im Lieferumfang enthalten.

Wie ersetze ich den Heizkern?

Schrauben Sie die Lötspitze ab, entfernen Sie den alten Heizkern und setzen Sie den neuen ein. Verwenden Sie nur Originalteile, um Schäden zu vermeiden.

Was tun bei Überhitzung oder Geruch?

Schalten Sie das Gerät sofort aus und ziehen Sie den Netzstecker. Lassen Sie es vollständig abkühlen. Stellen Sie sicher, dass sich keine brennbaren Materialien in der Nähe befinden. Kontaktieren Sie den Support, wenn das Problem weiterhin besteht.

BEDIENUNGSANLEITUNG ST-2090D Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

LÖTSTATIONEN-KIT

MODELL: ST-2090D

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

LÖTEN

STATIONEN-KIT

MODELL: ST-2090D

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Der Lötkolben muss vor Verlassen des Werks getestet werden, damit das Löten

Spitze kann eine kleine Menge Zinn bedecken, und das Gehäuse wird leicht vergilbt, was

ist ein normales Phänomen.

Copyright-Informationen

Das Design dieses Produkts (einschließlich der internen Software) und seines Zubehörs unterliegt

den Schutz der einschlägigen staatlichen Gesetze. Jede Verletzung der einschlägigen Rechte unserer

Unternehmen unterliegen rechtlichen Sanktionen. Benutzer müssen sich bewusst an die halten

Beachten Sie bei der Verwendung dieser Produkte die entsprechenden Landesgesetze.

Haftungsausschluss

Wir übernehmen keine Verantwortung für Personen- oder Sachschäden, die

aus anderen Gründen als dem Produktqualitätsproblem, das Gewalt einschließen kann,

höhere Gewalt (Naturkatastrophen usw.) oder persönliches Verhalten während des Betriebs dieser

Produkt. Dieses Handbuch wurde von SHENZHEN ATTEN organisiert, zusammengestellt und veröffentlicht

TECHNOLOGY CO., LTD. nach den neuesten Produktmerkmalen. Wir werden nicht

verantwortlich für die weitere Bekanntgabe der Nachbesserung des Produktes und

dieses Handbuch.

Sicherheitsvorkehrungen

Warnung	Der Missbrauch dieses Produkts kann zu schweren Verletzungen oder zum Tod des Benutzer.
Vorsicht	Der Missbrauch dieses Produkts kann zu schweren Verletzungen des Benutzers oder Sachschaden am betroffenen Objekt.

Um einen elektrischen Schlag oder Verletzungen am menschlichen Körper oder Brandgefahr zu vermeiden,

Bei der Verwendung der Geräte sind grundlegende Regeln zu beachten. Um sicherzustellen,

Für die persönliche Sicherheit dürfen nur vom Hersteller zugelassene oder empfohlene Teile und Zubehörteile verwendet werden.

Originalfabrik kann verwendet werden, Andernfalls können schwerwiegende Folgen eintreten!

WARNUNG

Bei Verwendung dieses Produkts muss der Lötkolben/die Lötspitze mit der Temperatur

bis zu 80-480ÿ, kann zu Verbrennungen beim Benutzer führen oder einen Brand aufgrund unsachgemäßer

Anwendung. Benutzer müssen daher die folgenden Regeln strikt einhalten: • Bewahren Sie

dieses Produkt fern von brennbaren Materialien auf.

- Bewahren Sie das Produkt außerhalb der Reichweite von Kindern auf. • Verwenden Sie dieses Produkt nicht, wenn Sie unerfahren sind oder nicht über ausreichende notwendiges Wissen ohne die Anleitung des entsprechenden Personals. • Verwenden Sie dieses Produkt nicht in feuchter Umgebung oder mit nassen Händen, um Stromschlag.

- Verändern Sie das Produkt und seine Zubehörteile nicht eigenmächtig. • Schalten Sie das Gerät aus, wenn Sie Teile oder Lötspitzen austauschen, und setzen Sie es nicht wieder ein. die Verwendung, bis das Gerät vollständig abgekühlt ist. • Bitte verwenden Sie das Zubehör aus dem Originalwerk, wenn Sie das

Produkteile. •

Stellen Sie sicher, dass der Netzschalter ausgeschaltet ist, wenn das Gerät vorübergehend gestoppt oder außer Betrieb ist.

- Wenn das Netzkabel beschädigt ist, wenden Sie sich bitte an den Hersteller oder seinen Kundendienst oder ähnlich qualifiziertes Personal zur Reparatur, um Verletzungen oder Schäden am Produkt zu vermeiden.

- Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis verwendet werden, wenn sie beaufsichtigt oder über den sicheren Gebrauch des Geräts unterwiesen wurden und die Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung durch den Benutzer dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

Wichtiges Wissen für Anwender

Benutzer müssen über Grundkenntnisse in gesundem Menschenverstand und Elektrotechnik verfügen.

vor der Verwendung des Produkts. Minderjährige dürfen das Produkt nur unter

Anleitung eines Fachmanns oder Vormunds.

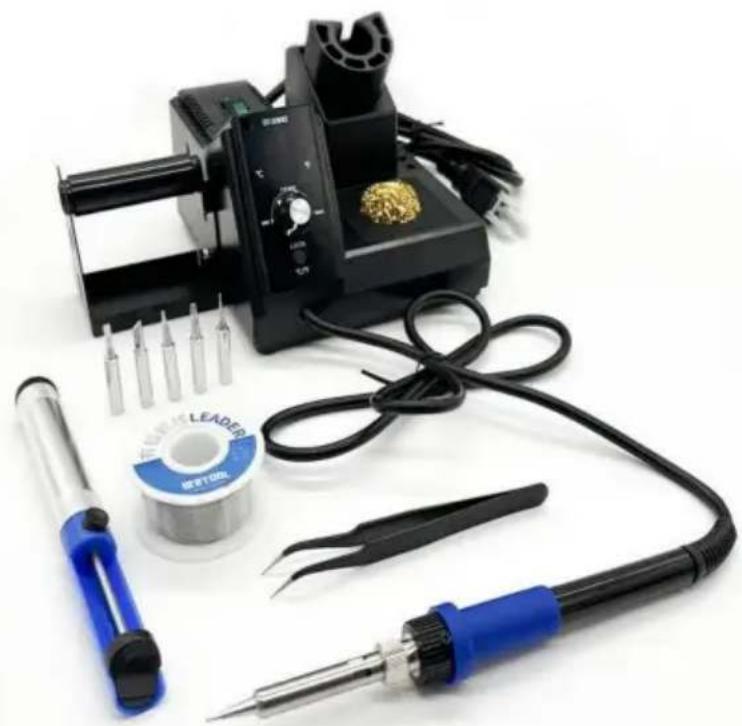

Packliste

Hauptgerät (inkl. Maschine, Stromkabel und Griff) x1Stk

Lötspitzen*5

Pinzette *1

Entlötpumpe * 1

Messingwolle * 1

30 Gramm Zinndraht (bleifrei) * 1

Lötdrahthalter * 1

Rohr Rolle * 1

Eisenhalter * 1

Benutzerhandbuch * 1

Merkmale

Dieses Produkt ist mit einem Nixieröhren-Display ausgestattet. Kombinierte Lötstation mit Lötständer.

MCU-gesteuerte Temperaturkalibrierung mit PID-System ausgestattet, Temperatur über Drehknopf einstellbar, einfach zu bedienen.

Die Griffstruktur ist ergonomisch gestaltet und bietet bequemen Halt. Der Heizdraht und der Sensor bestehen aus PTC-Material, das sich schnell einstellt, Temperaturanstieg und präzise Temperaturregelung. Automatischer

Standby- und automatischer Herunterfahrmodus verfügbar. Verwendung eines 3-adrigen Stromkabels.

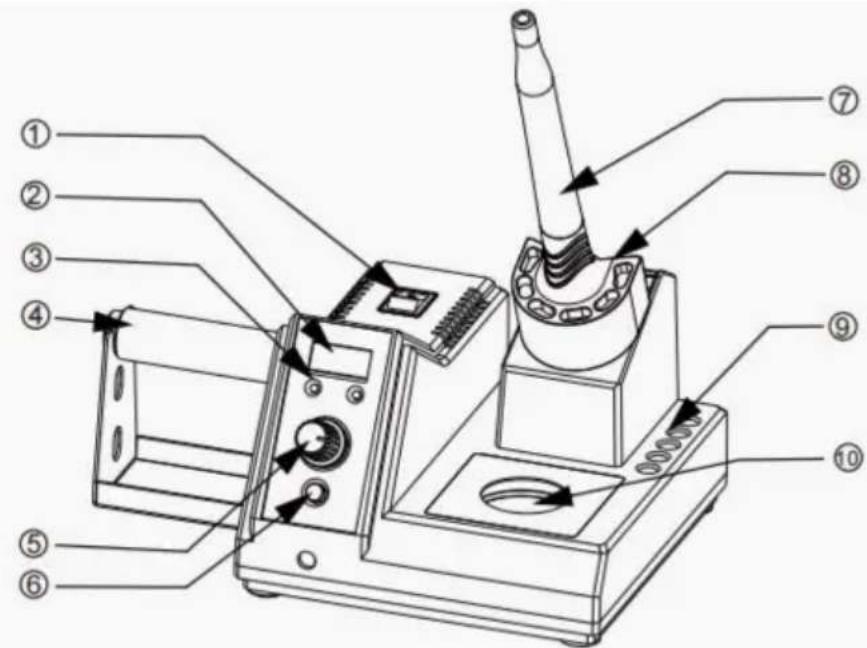

Aussehen und Bedienfeld

1. Netzschalter
2. Nixie-Röhrenanzeige
3. Anzeigeleuchte für Temperatureinheit
4. Lötdrahthalter
5. Temperatur einstellbarer Drehknopf
6. Temperatureinheitenschalter / Temperatursperre
7. Lötgriff
8. Lötständer
9. Lötspitzen-Set
10. Standort des Spitzenreinigers

Artikelnr.	Stromspannung	Leistung	Temperaturbereich
Das ST-2090D	110/240 V Wechselstrom	80W	80°C~480°C
TemperaturStabilität	EinstellbarVerfahren	TemperaturEinheit	Anzeigemethode
± 2 y	Knopf	°C/° F	Nixie-Röhre

Bedienungsanleitung

1. Netzschalter

Schalten Sie das Gerät ein, nachdem es mit Strom versorgt wurde. Stellen Sie die gewünschte Temperatur ein. Die Temperatur wird auf dem Nixieröhrendisplay über einen Knopf angezeigt. Es zeigt den tatsächlichen Temperaturwert der Lötspitze nach 3 Sekunden.

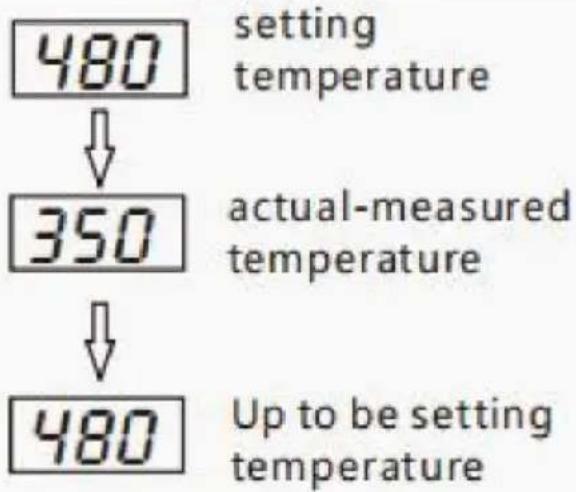

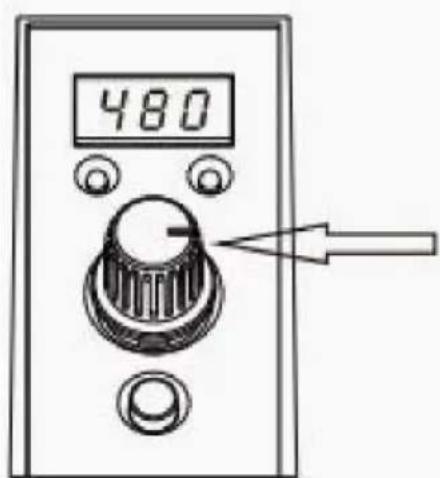

2. Temperatureinstellung

Wenn dieses Gerät in Betrieb ist, kann es die Temperatur schnell über den Temperaturregler regeln. Die eingestellte Temperatur wird beim Einstellen der Temperatur angezeigt, die tatsächliche Temperatur der Lötspitze wird angezeigt, nachdem die Temperatureinstellung für 3 Sekunden beendet wurde.

Der Temperaturbereich liegt zwischen 80 und 480 °C.

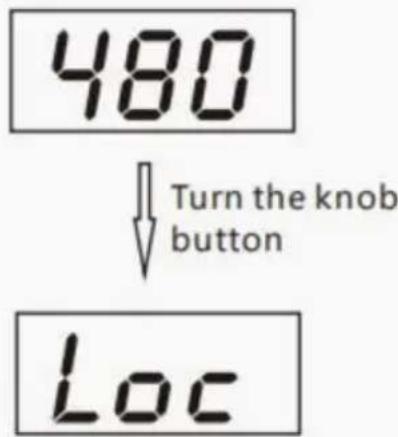

3. Temperatursperrfunktion

Drücken Sie im Betriebsmodus gleichzeitig die Tasten LOOK/ÿ/ÿ für 3 Sekunden. Die aktuelle Temperatur wird gespeichert, die Temperatur kann nicht durch Drehen des Drehknopfs geändert werden und die Anzeige LOC erscheint für die Sperrtemperatur. Sie können die aktuelle Temperatur entsperren, indem Sie die Taste LOOK/ÿ/ÿ erneut für 3 Sekunden drücken, wenn die Temperaturverriegelung aktiv ist.

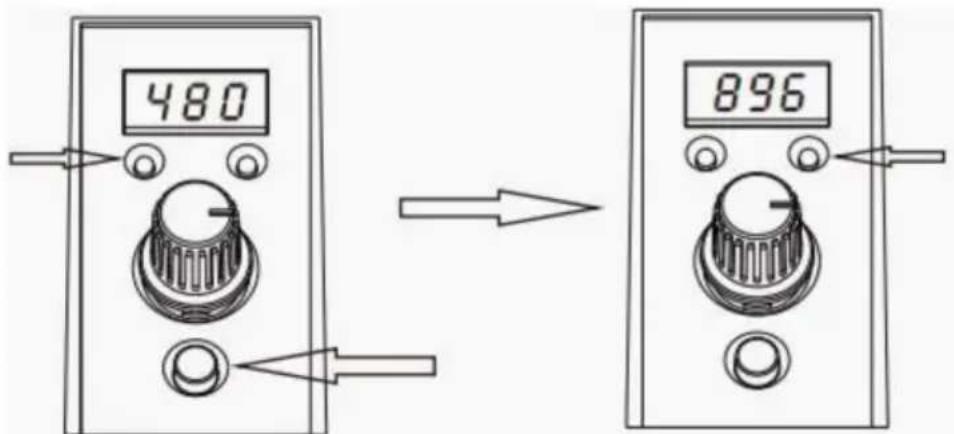

4. Umschalten der Temperatureinheit

Die aktuelle Temperatureinheit wird durch Drücken der Taste LOOK/ÿ/ÿ umgeschaltet. Gleichzeitig wird im Arbeitsmodus die Anzeigeleuchte der Temperatureinheit entsprechend geändert.

5. Auto-Standby-Funktion

Wenn das Lötgerät nicht benutzt wird und der Lötkolben auf der Ablage liegt, schaltet es nach 10 Minuten automatisch in den Standby-Modus. Die Heizung heizt auf 200 °C auf, die Nixie-Röhrenanzeige zeigt STB an. Wenn der Lötkolben wieder zur Hand genommen wird, kehrt er in den normalen Arbeitsmodus zurück.

5±8

6. Automatische Schlaffunktion

Im Auto-Standby-Modus schaltet die Lötstation nach 20 Minuten automatisch in den Ruhezustand. Die Nixie-Röhrenanzeige zeigt den SLP-Modus an. Der Heizkern wird nicht erhitzt. Durch Einstellen des Knopfs oder Drücken der Taste kehrt er zur normalen Arbeit zurück. (PS: Es wird automatisch in den Ruhezustand versetzt, wenn es nicht benutzt wird. Die Maschine funktioniert nicht und wechselt in den Ruhemodus.)

SLP

7. Warnung

Die Anzeige E02 auf dem Anzeigebildschirm bedeutet, dass ein Sensorfehler vorliegt.

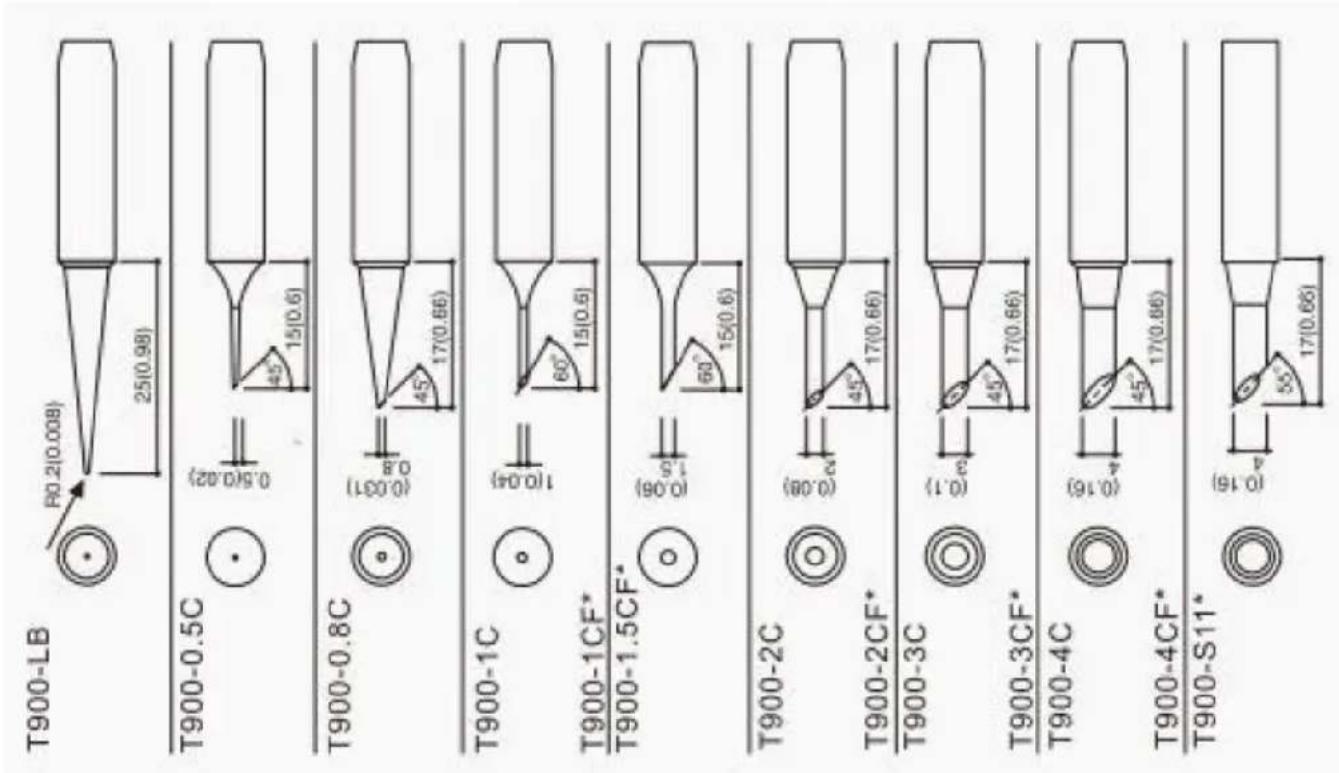

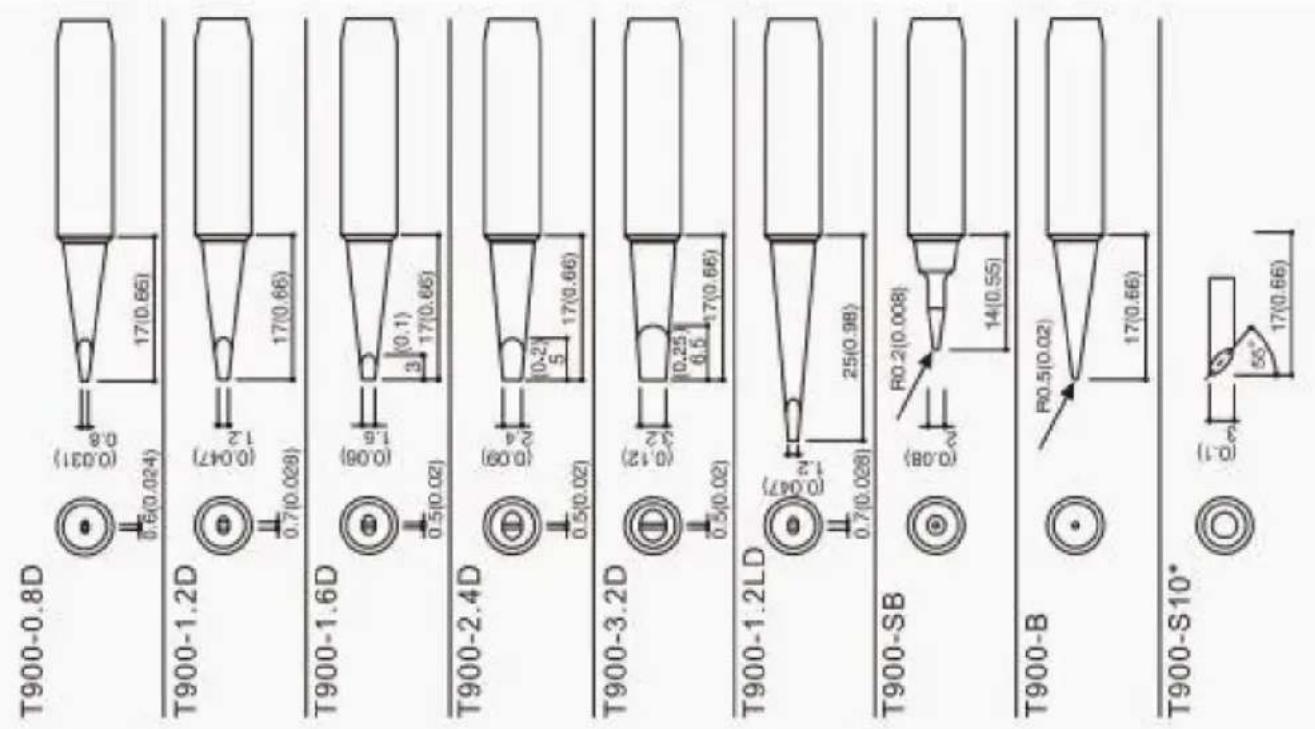

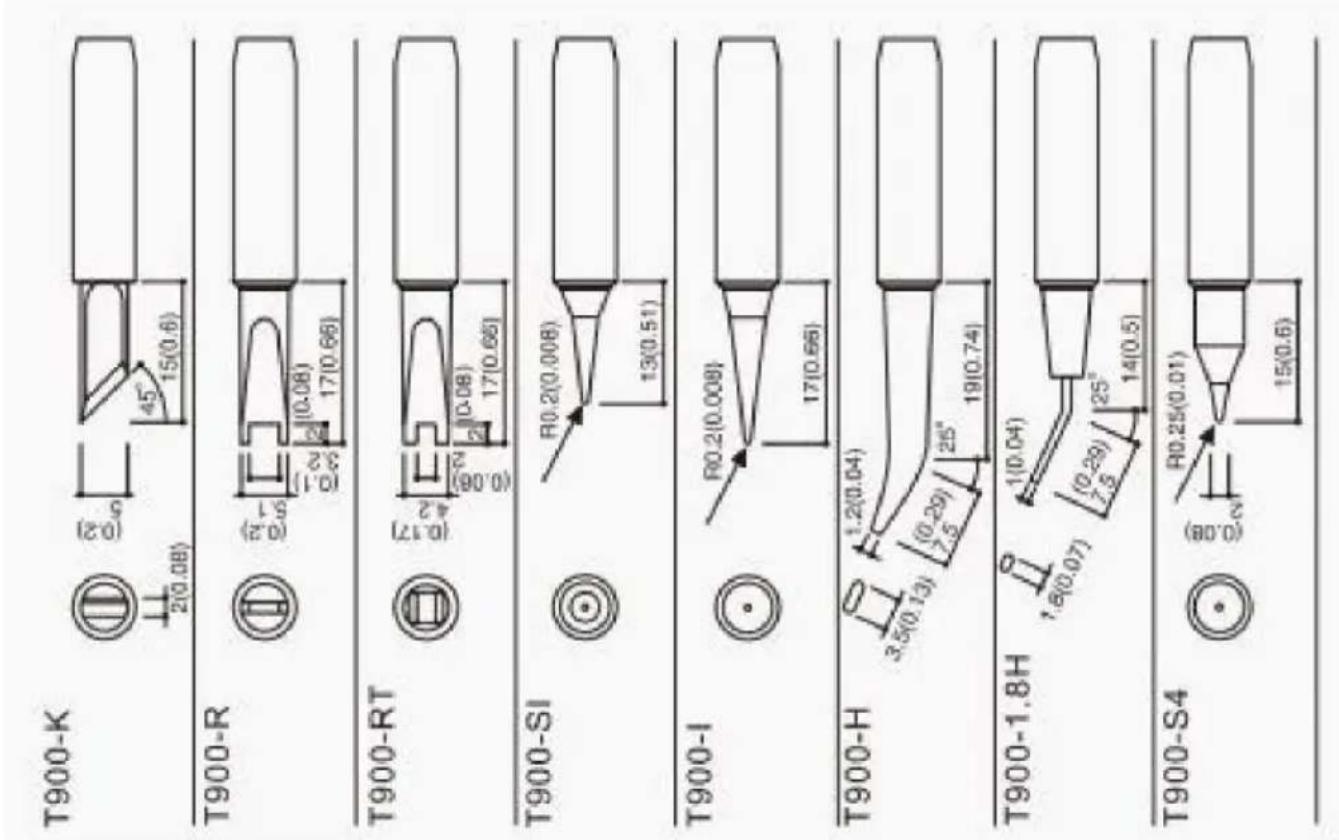

8. Lötspitzen

Produktgarantie: Für

dieses Produkt gilt eine Garantie von zwei Jahren ab Kaufdatum (ausgenommen

Verbrauchsmaterialien wie den Heizkern). Wenn innerhalb der Garantiezeit Qualitätsprobleme auftreten, übernehmen wir die Wartung kostenlos. Für Produkte nach Ablauf der Garantiezeit bieten wir lebenslange

Wartungsdienste.

Für Produkte, die durch unsachgemäßen Gebrauch durch den Benutzer und nicht autorisierte Änderungen an Produktteilen beschädigt wurden, bietet unser Unternehmen nur einen eingeschränkten

Garantieservice an. Im Falle eines Produktfehlers senden Sie das fehlerhafte Produkt bitte zur Wartung an die angegebene Wartungswerkstatt. Servicecentern und vom Hersteller nicht autorisiertem Personal ist es untersagt, Wartungsarbeiten an dem Produkt durchzuführen.

FCC-Informationen

ACHTUNG: Durch Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, kann die Berechtigung des Benutzers zum Betrieb des Geräts erlöschen!

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen. 2) Dieses Produkt muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die zu unerwünschtem Betrieb führen können.

ACHTUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der für die Einhaltung verantwortlichen Partei genehmigt wurden, können die Berechtigung des Benutzers zum Betrieb des Produkts erlöschen.

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Regeln. Diese Grenzwerte dienen dazu, einen angemessenen Schutz gegen schädliche Störungen in einer Wohninstallation zu bieten.

Dieses Produkt erzeugt, verwendet und kann Hochfrequenzenergie ausstrahlen.

Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es schädliche Störungen des Funkverkehrs verursachen. Es gibt jedoch keine Garantie dafür, dass

Störungen bei einer bestimmten Installation nicht auftreten. Wenn dieses Produkt dennoch schädliche Störungen des Radio- oder Fernsehempfangs verursacht, was durch Aus- und Einschalten des Produkts festgestellt werden kann, wird dem Benutzer empfohlen, zu versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben.

• Empfangsantenne neu ausrichten oder verlegen.
• Vergrößern Sie den Abstand zwischen Produkt und Empfänger.
• Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an als den, an den der Empfänger angeschlossen ist.
• Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

KORREKTE ENTSORGUNG

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt einer getrennten Müllentsorgung in der Europäischen Union zugeführt werden muss. Dies gilt für das Produkt und alle gekennzeichneten Zubehörteile. Produkte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong 11hao 1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
