AE960D - Lötstation Vevor - Kostenlose Bedienungsanleitung

Marke	Vevor
Modell	AE960D
Typ	Lötstation
Gesamtleistung	75 W
Ausgangsspannung	25 V AC
Temperaturbereich	50 bis 500 °C (122 bis 932 °F)
Temperaturstabilität	±2 °C (±4 °F) bei 200 °C (400 °F)
Spitze-Erde-Impedanz	< 2 Ω
Spitze-Erde-Spannung	< 2 mV
Heizelement	PTC-Keramikheizelement
Anzeige	Digitale LED-Anzeige
Temperatureinstellung	Drehknopf
Schlafmodus	Ja (Anzeige „SLP“)
Kalibrierung	Über Kalibrierloch
Kompatible Spitzen	Serie T900M
Lieferumfang	Hauptgerät, Handgriff, Ständer, 5 Spitzen, Pinzette, Entlötpumpe, Messingwolle, Schwamm, Lötdraht 10 g, Handbuch
Stromversorgung	220-240 V AC (Schätzung)
Wartung	Reinigen Sie die Spitze regelmäßig mit Messingwolle und tragen Sie neues Lot auf
Sicherheit	Berühren Sie nicht die heiße Spitze, verwenden Sie es fern von brennbaren Materialien, schalten Sie das Gerät nach Gebrauch aus
Zulassung	FCC Part 15, WEEE-Richtlinie 2012/19/EU
Garantie und Support	www.vevor.com/support

Häufig gestellte Fragen - AE960D Vevor

Wie stelle ich die Temperatur an der Vevor AE960D Lötstation ein?

Verwenden Sie den Drehknopf an der Vorderseite. Die Temperatur kann von 50 bis 500 °C eingestellt werden. Die LED-Anzeige zeigt die aktuelle Temperatur an.

Was tun, wenn die Temperatur nicht stabil bleibt?

Überprüfen Sie, ob die Spitze fest sitzt. Reinigen Sie die Spitze mit Messingwolle. Wenn das Problem weiterhin besteht, kann eine Kalibrierung über das Kalibrierloch erforderlich sein.

Wie reinige ich die Lötspitze?

Stellen Sie die Temperatur auf 250 °C ein. Sobald sie stabil ist, reinigen Sie die Spitze mit Messingwolle. Wenn Oxid vorhanden ist, tragen Sie neues Lot auf und wiederholen Sie den Vorgang, bis sie sauber ist.

Welche Spitzen sind mit dem AE960D kompatibel?

Die Spitzen der Serie T900M sind kompatibel. Kontaktieren Sie Vevor für weitere Informationen.

Wie aktiviere ich den Schlafmodus?

Der Schlafmodus wird automatisch nach einer Inaktivitätszeit aktiviert. Der Bildschirm zeigt „SLP“ an. Drücken Sie eine Taste, um ihn zu deaktivieren.

Wie kalibriere ich die Temperatur?

Verwenden Sie ein externes Thermometer. Führen Sie es in das Kalibrierloch ein und passen Sie die Temperatur über den Knopf an. Lesen Sie das Handbuch für das genaue Verfahren.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Berühren Sie nicht die heiße Spitze. Verwenden Sie die Station fern von brennbaren Materialien. Schalten Sie das Gerät nach Gebrauch aus. Warten Sie die Abkühlung ab, bevor Sie die Spitze wechseln.

Was tun, wenn die LED-Anzeige abnormal ist?

Schalten Sie die Station aus, ziehen Sie den Stecker und schließen Sie sie nach einigen Minuten wieder an. Wenn das Problem weiterhin besteht, kontaktieren Sie den Vevor-Support.

Wie ersetze ich das Heizelement?

Trennen Sie die Station vom Netz. Öffnen Sie den Handgriff (gemäß Anleitung). Ersetzen Sie das PTC-Keramikelement. Achtung: heikler Eingriff, bei Bedarf den Support kontaktieren.

Wo finde ich Ersatzteile?

Ersatzteile sind auf der Vevor-Website oder durch Kontaktaufnahme mit dem technischen Support unter www.vevor.com/support erhältlich.

BEDIENUNGSANLEITUNG AE960D Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

SICHERHEIT UND VORSICHTSMASSNAHMEN

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

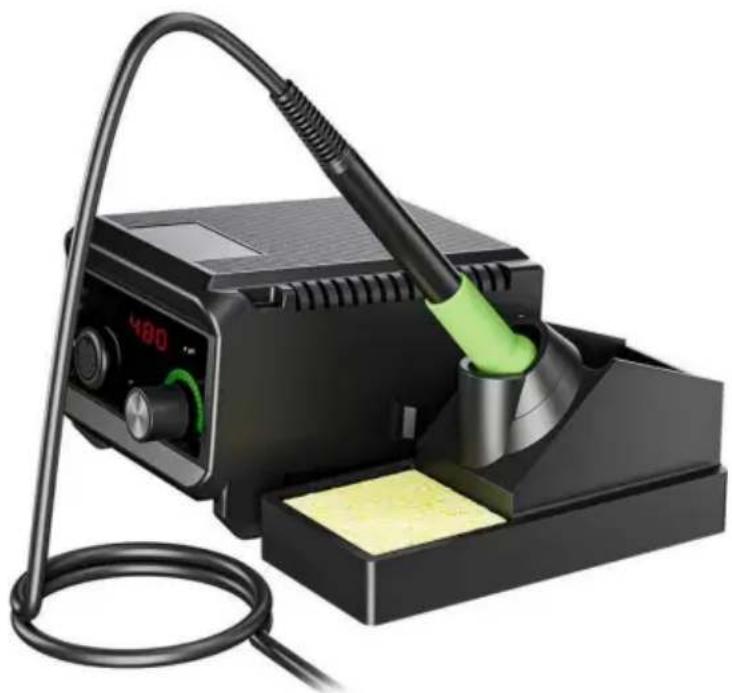

DIY-LÖTSTATION

MODELL: AE960D

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

"Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den größten Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den größten Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

DIY-LÖTEN

STATION

MODELL: AE960D

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Spezifikationen

Modell No	AE960D
Gesamtleistung	75W
Ausgangsspannung	25 V Wechselstrom
Temperaturbereich	50-500 °C (122-932 F)
Temperaturstabilität	±2y(±4y) {y200y(400y)}
Impedanz Spitze zu Erde	<2y
Spannung Spitze gegen Erde	<2 mV
Heizkörper	PTC-Keramikheizung

PACKLISTE

Hauptgerät *1, Griff *1, Eisenständer *1

Lötspitzen *5, Pinzette *1, Entlötpumpe *1

Messingwolle mit Box *1, Schwamm *1

10 g Lötdraht (bleifrei) *1, Benutzerhandbuch *1

SICHERHEIT UND VORSICHTSMASSNAHMEN

Die Vorsichtsmaßnahmen in diesem Handbuch sind wie folgt unterteilt: [Warnung] und

[Aufmerksamkeit].

Warnung: Missbrauch kann zum Tod oder zu schweren Verletzungen des Benutzers führen.

Hinweis: Bei Missbrauch können Verletzungen des Benutzers oder erhebliche Schäden an den betroffenen Objekten entstehen.

Bitte halten Sie sich zu Ihrer eigenen Sicherheit strikt an die folgenden Vorsichtsmaßnahmen.

WARNING

Bei eingeschaltetem Gerät kann die Temperatur der Lötspitze bis zu 50 ~ 500 y (122 ~ 932 y). Missbrauch kann zu Verbrennungen und Bränden führen.itte beachten Sie unbedingt die folgenden Vorsichtsmaßnahmen: · Berühren Sie nicht die Lötspitze oder die Metallteile um sie herum während der Verwendung · Nicht in der Nähe von brennbaren Stoffen verwenden. · Vor möglichen Hochtemperaturrisiken sollte gewarnt werden

• Schalten Sie das Gerät aus, wenn Sie es nicht verwenden. Schalten Sie das Gerät aus, bevor Sie Teile oder die Spitze austauschen, und warten Sie, bis die Lötspitze abgekühlt ist.
• Dieses Gerät ist nicht für die Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis bestimmt, es sei denn, sie werden beaufsichtigt oder haben Anweisungen erhalten.

zur Verwendung des Geräts von einer für ihre Sicherheit verantwortlichen Person. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Wenn das

Netzkabel beschädigt ist, wenden Sie sich bitte an den Hersteller oder seinen Kundendienst oder ähnlich qualifiziertes Personal zur Reparatur, um Verletzungen oder Schäden am Produkt zu vermeiden. Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis verwendet werden, wenn sie beaufsichtigt oder unterwiesen wurden

über den sicheren Gebrauch des Geräts informiert wurden und die Gefahren verstehen.

Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-

Wartungsarbeiten dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

VERWENDUNGSMETHODE (AE960D)

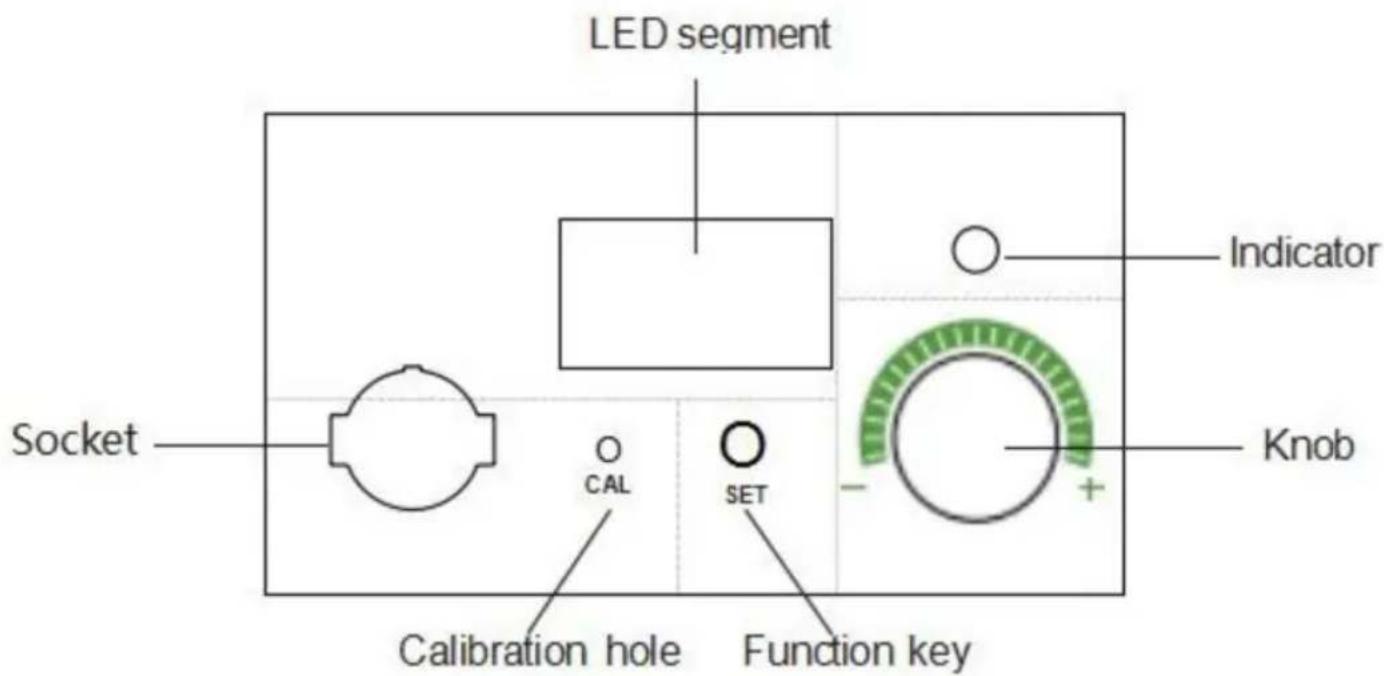

1. Bedienungs- und Anzeigehinweise

Anzeige im Bedienfeld:

LED-Segment: Digitalanzeige

Anzeige: zeigt den Zustand der Heizung an (Licht an/aus bedeutet Strom an/aus)

Funktionstaste: Funktionsbedienung (Nicht länger als 1 s drücken bedeutet kurzes Drücken, länger als 1 s drücken bedeutet langes Drücken)

Drehknopf: zum Einstellen der Temperatur

Kalibrierloch: zum Kalibrieren der Temperatur

2. Schalten Sie den Netzschalter ein

Schalten Sie den Netzschalter ein. Die LED leuchtet auf und zeigt 1 Sekunde lang „888" an.

gefolgt von der Temperatureinheit „°C“ oder „°F“ für 1 Sekunde. Wenn die Standby-Funktion aktiviert ist, wird dann für 1 Sekunde „SLP“ angezeigt. Anschließend wird die

Funktion aktiviert ist, wird dann für 1 Sekunde „SLP“ angezeigt. Anschließend wird die

Solltemperatur für 1,5 Sekunden, danach aktuelle Isttemperatur.

Sobald sich die Temperatur stabilisiert hat, leuchtet die LED-Betriebsanzeige des Heizelements.

Um dieses Produkt langlebig zu machen, warten Sie es bitte regelmäßig. Die Lebensdauer dieses Produkts ist abhängig von der verwendeten Temperatur, der Qualität des Lötdrahtes und der Lötpaste, der Nutzungshäufigkeit usw. Bitte reparieren und warten Sie es entsprechend der spezifischen Nutzungsbedingungen.

Achtung: Bitte seien Sie vorsichtig, wenn die Lötstation bei hohen Temperaturen verwendet wird. Schalten Sie das Gerät nach Gebrauch aus und ziehen Sie das Netzkabel ab.

Um dieses Produkt langlebig zu machen, warten Sie es regelmäßig. Die Lebensdauer von

Dieses Produkt ist abhängig von der verwendeten Temperatur, der Qualität des Lötdrahtes und der Lötpaste.

Bitte reparieren und warten Sie es entsprechend der spezifischen Nutzung.

Bedingungen.

Achtung: Bitte seien Sie vorsichtig, wenn die Lötstation bei hohen Temperaturen verwendet wird.

Temperatur, schalten Sie das Gerät aus und ziehen Sie nach Gebrauch das Netzkabel ab.

Wartung der Lötspitze

1. Stellen Sie die Temperatur auf 250 °C (480 °F) ein.
2. Nachdem die Temperatur stabil ist, reinigen Sie die Lötspitze mit Messingwolle und

überprüfen Sie ihren Zustand.

1. Wenn sich schwarzes Oxid an der Oberfläche festgesetzt hat, wenden Sie neues Lotmittel (einschließlich Flussmittel) an und wischen Sie es wiederholt mit Messingwolle ab, bis es sauber ist, und tragen Sie dann etwas neues Lot auf.
2. Wenn die Lötspitze verformt, perforiert oder abgenutzt ist, ersetzen Sie sie durch eine neue.

Lötspitzen der Serie T900M (AE960D)

(Für weitere Informationen zu Lötspitzen kontaktieren Sie uns bitte.)

FCC-Informationen

ACHTUNG: Durch Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, kann die Berechtigung des Benutzers zum Betrieb des Geräts erlöschen!

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden beiden Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen. 2) Dieses Produkt muss alle empfangenen Störungen tolerieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.

WARNUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Produkts führen.

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für digitale Geräte der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche Störungen bei der Installation in Wohngebieten bieten.

Dieses Produkt erzeugt und verwendet Hochfrequenzenergie und kann diese auch ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es zu Störungen des Funkverkehrs kommen. Es gibt jedoch keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Produkt

schädliche Störungen des Radio- oder Fernsehempfangs verursacht, was durch Aus- und Einschalten des Produkts festgestellt werden kann, wird dem Benutzer empfohlen, zu versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben.

• Empfangsantenne neu ausrichten oder verlegen.
• Vergrößern Sie den Abstand zwischen Produkt und Empfänger.
• Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an als den, an den das Empfängergerät angeschlossen ist. Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

KORREKTE ENTSORGUNG

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne bedeutet, dass das Produkt einer getrennten Sammlung in der Europäischen Union unterliegt. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Produkte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen zur Wiederverwertung an einer Sammelstelle für elektrische und elektronische Geräte abgegeben werden.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim, Ort, Rancho Cucamonga, CA 91730

YH CONSULTING LIMITED. C/O YH Consulting Büro mit beschränkter Haftung 147, Centurion House, London Straße, Staines-upon-Thames, Surrey, TW18 4AX

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.
