AE960D - Soldeerstation Vevor - Gratis gebruiksaanwijzing en handleiding

Merk	Vevor
Model	AE960D
Type	Soldeerstation
Totaal vermogen	75 W
Uitgangsspanning	25 VAC
Temperatuurbereik	50 tot 500 °C (122 tot 932 °F)
Temperatuurstabiliteit	±2 °C (±4 °F) bij 200 °C (400 °F)
Punt-aarde impedantie	< 2 Ω
Punt-aarde spanning	< 2 mV
Verwarmingselement	PTC keramisch verwarmingselement
Display	Digitale LED
Temperatuurregeling	Draaiknop
Slaapmodus	Ja (display toont « SLP »)
Kalibratie	Via kalibratiegat
Compatibele punten	Serie T900M
Inhoud van de doos	Hoofdeenheid, handgreep, houder, 5 punten, tang, ontloscpomp, messingwol, spons, soldeerdraad 10 g, handleiding
Voeding	220-240 V AC (schatting)
Onderhoud	Reinig regelmatig de punt met messingwol en breng nieuwe soldeer aan
Veiligheid	Raak de hete punt niet aan, gebruik ver weg van brandbare materialen, schakel de voeding uit na gebruik
Goedkeuring	FCC Part 15, AEEA-richtlijn 2012/19/EU
Garantie en ondersteuning	www.vevor.com/support

Veelgestelde vragen - AE960D Vevor

Hoe stel ik de temperatuur in op de Vevor AE960D soldeerstation?

Gebruik de draaiknop op het voorpaneel. De temperatuur kan worden ingesteld van 50 tot 500 °C. Het LED-display toont de huidige temperatuur.

Wat te doen als de temperatuur niet stabiel wordt?

Controleer of de punt goed is vastgedraaid. Reinig de punt met messingwol. Als het probleem aanhoudt, kan kalibratie via het kalibratiegat nodig zijn.

Hoe maak ik de soldeerpunt schoon?

Stel de temperatuur in op 250 °C. Zodra deze stabiel is, reinig de punt met messingwol. Als er oxide aanwezig is, breng dan nieuwe soldeer aan en herhaal tot het schoon is.

Welke punten zijn compatibel met de AE960D?

De punten uit de T900M-serie zijn compatibel. Neem contact op met Vevor voor meer informatie.

Hoe activeer ik de slaapmodus?

De slaapmodus wordt automatisch geactiveerd na een periode van inactiviteit. Het scherm toont 'SLP'. Druk op een knop om deze uit te schakelen.

Hoe kalibreer ik de temperatuur?

Gebruik een externe thermometer. Steek deze in het kalibratiegat en pas de temperatuur aan via de knop. Raadpleeg de handleiding voor de exacte procedure.

Welke veiligheidsmaatregelen moet ik nemen?

Raak de hete punt niet aan. Gebruik het station ver weg van brandbare materialen. Schakel de voeding uit na gebruik. Wacht tot het is afgekoeld voordat u de punt verwisselt.

Wat te doen als het LED-display abnormaal is?

Schakel het station uit, haal de stekker eruit en sluit het na enkele minuten weer aan. Als het probleem aanhoudt, neem dan contact op met Vevor-ondersteuning.

Hoe vervang ik het verwarmingselement?

Haal de stekker van het station eruit. Open de handgreep (volgens instructies). Vervang het PTC keramische element. Let op: delicate ingreep, neem contact op met ondersteuning indien nodig.

Waar vind ik reserveonderdelen?

Reserveonderdelen zijn verkrijgbaar op de Vevor-website of door contact op te nemen met hun technische ondersteuning via www.vevor.com/support.

GEBRUIKSAANWIJZING AE960D Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, zijn slechts een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

DIY SOLDERRSTATION

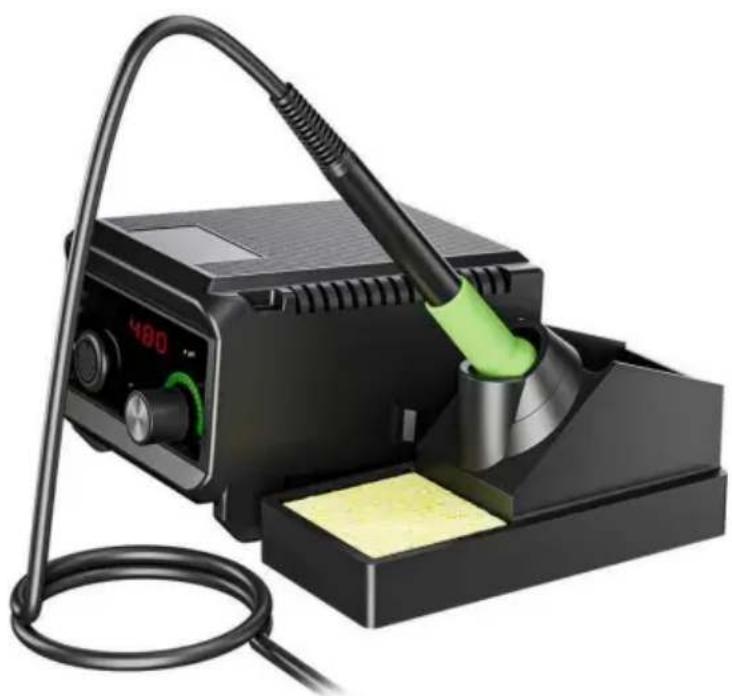

MODEL: AE960D

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op: Technische ondersteuning en E-garantiecertificaat

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat

Dit is de originele instructie. Lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van de gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

VEILIGHEID EN VOORZORGSMAATREGELEN

Modelnr.	AE960D
Totaal vermogen	75W
Uitgangsspanning	25VAC
Temperatuurbereik	50-500y (122-932y)
Temperatuurstabilititeit	±2y(±4y) {y200y(400y)}
Tip maar aarde impedantie	<2y
Spanning van tipশaar de	<2mV
Verwarmingselement	PTC keramische verwarming

De voorzorgsmaatregelen in deze handleiding zijn onderverdeeld in de volgende [waarschuwing] en [aandacht].

Hoofdeenheid *1	Handvat*1	IJzeren standaard*1
Soldeerpunten*5	Pincet *1	Desoldeerpomp*1
Messingwol met doos*1	Spons*1
10g soldeerdraad (loodvrij) *1		Gebruiksaanwijzing*1

Waarschuwing: verkeerd gebruik kan de dood of ernstig letsel bij de gebruiker tot gevolg hebben

De voorzorgsmaatregelen in deze handleiding zijn onderverdeeld in de volgende [waarschuwing] en [aandacht].

Waarschuwing: verkeerd gebruik kan de dood of ernstig letsel bij de gebruiker tot gevolg hebben.

Let op: verkeerd gebruik kan leiden tot letsel bij gebruikers of aanzienlijke schade aan de betrokken objecten.

Voor uw eigen veiligheid verzoeken wij u zich strikt aan de volgende voorzorgsmaatregelen te houden.

WAARSCHUWING

Wanneer de stroom is ingeschakeld, kan de temperatuur van de soldeerboutpunt oplopen tot 350~500°C (122~932°F).

Verkeerd gebruik kan brandwonden en brand veroorzaken, neem daarom het volgende strikt in acht:

voorzorgsmaatregelen: Raak de soldeerboutpunt of het metalen gedeelte eromheen niet aan tijdens het gebruik.

• Gebruik het niet in de buurt van brandbare stoffen.
• Er moet worden gewaarschuwd voor een mogelijk hoog temperatuurrisico.
• Schakel de stroom uit wanneer u het strijkijzer niet gebruikt. - Schakel de stroom uit en wacht tot de punt van het strijkijzer is afgekoeld voordat u onderdelen of de punt vervangt.
• Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, sensorische of mentale vermogens, of gebrek aan ervaring en kennis, tenzij zij onder toezicht of instructie zijn geplaatst betreffende het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.

Als het netsnoer beschadigd is, neem dan contact op met de fabrikant of diens serviceagent of soortgelijk gekwalificeerd personeel om het te repareren, om persoonlijk letsel of schade aan het product te voorkomen.

• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis als zij toezicht of instructie hebben gekregen over het veilig gebruiken van het apparaat en het begrijpen van de gevaren die ermee gepaard gaan. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

GEBRUIKSMETHODE (AE960D)

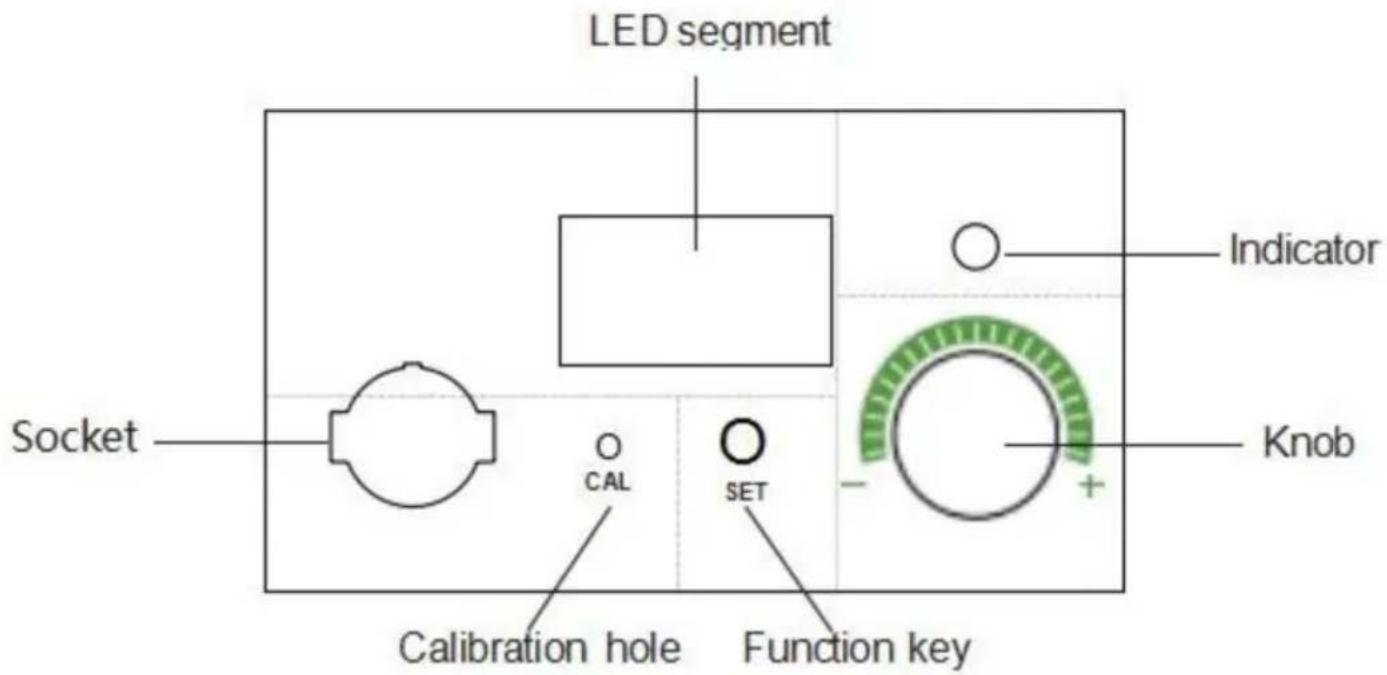

1. Bedienings- en weergave-instructies

Paneelweergave:

LED-segment: digitaal display

Indicator: geeft de status van de kachel aan (lampje aan/uit betekent aan/uit)

Functietoets: functiebediening (niet langer dan 1s indrukken betekent kort indrukken, langer dan 1s indrukken betekent lang indrukken)

Knop: om de temperatuur aan te passen

Kalibratiegat: om de temperatuur te kalibreren

2. Zet de aan/uit-schakelaar aan

Zet de schakelaar aan. De LED zal oplichten en "888" gedurende 1 seconde weergeven, gevolgd door de temperatuureenheid "--C" of "--F" gedurende 1 seconde. Als de standby-functie is ingeschakeld, zal het "SLP" gedurende 1 seconde weergeven. Het zal dan de ingestelde temperatuur gedurende 1,5 seconde weergeven, gevolgd door de huidige werkelijke temperatuur. Zodra de temperatuur stabiliseert, zal de LED-indicator van het verwarmingselement gaan branden en beginnen te knipperen.

ONDERHOUD

Om dit product duurzaam te maken, onderhoud het dan regelmatig. De levensduur van dit product is afhankelijk van de gebruikte temperatuur, de kwaliteit van het soldeerdraad en de soldeerpasta, gebruiksintensiteit etc. Repareer en onderhoud het volgens de specifieke gebruiksvoorwaarden.

Waarschuwing: wees extra voorzichtig wanneer het soldeerstation op hoge temperatuur wordt gebruikt. Schakel na gebruik de stroom uit en haal de stekker uit het stopcontact.

Onderhoud van soldeerboutpunt

1. Stel de temperatuur in op 250 °C (480 °F).
2. Nadat de temperatuur stabiel is, reinigt u de soldeerboutpunt met een koperwol en controleert u de staat ervan.
3. Als er zwarte oxide aan vastzit, breng dan nieuw soldeer aan (inclusief vloeimiddel) en veeg het schoon. Herhaal dit met koperwol tot het schoon is en breng dan nieuw soldeer aan.
4. Als de soldeerboutpunt vervormd, geperforeerd of versleten is, vervang het door een nieuwe.

T900M-SERIE SOLDEERPUNTEN (AE960D)

(Neem contact met ons op voor meer informatie over soldeertips)

FCC-informatie

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die

verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om het apparaat te bedienen ongeldig maken!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden: 1) Dit product kan

schadelijke interferentie veroorzaken.

2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die ongewenste werking kan veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving, kunnen de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken.

Let op: Dit product is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, conform Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke interferentie veroorzaken in radiocommunicatie. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als dit product

schadelijke interferentie met de radio- of televisieontvangst, die kan worden vastgesteld door het product uit en weer in te schakelen, wordt de gebruiker aangemoedigd om te proberen het probleem te verhelpen door een of meer van de volgende maatregelen.

Heroriënteer of verplaats de ontvangstantenne. - Vergroot de afstand tussen het product en de ontvanger. - Sluit het product aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten. - Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

CORRECTE VERWIJDERING

Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EU. Het symbool met een doorgestreepte kliko geeft aan dat het product gescheiden afvalinzameling nodig heeft in de Europese Unie. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mag u niet met het normale huishoudelijke afval weggooien, maar moet u naar een inzamelpunt voor recycling van elektrische en elektronische apparaten brengen.

Fabrikant: Shanghai Xinmuyou Xiangongsi

Adres: Shuangchenglu 803 nong 11 hao 1602A-1609 shi, Baoshan Qu, Shanghai 200000 CN.

Geïmporteerd voor AUS: SIHAO PTY LTD. 1 ROKEVA STREET, EASTWOOD NSW 2122, Australië.

Geïmporteerd in de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730.
