Model	AE988D
Merk	Vevor
Producttype	Intelligente soldeerstation
Totaal vermogen	70 W
Uitgangsspanning	25 VCA
Temperatuurbereik	50 tot 500 °C (122 tot 932 °F)
Temperatuurstabiliteit	±2 °C (±3.6 °F) bij 200 °C (400 °F)
Impedantie tip naar aarde	< 2 Ω
Spanning tip naar aarde	< 2 mV
Verwarmingselement	PTC keramisch verwarmingselement
Display	Digitale LED-segmenten
Temperatuurinstelling	Met draaiknop
Speciale functies	Stand-by, slaap, temperatuurvergrendeling, °C/°F conversie, helderheidsinstelling
Inhoud van de verpakking	Hoofdeenheid, handgreep, soldeerbouthouder, 5 punten, pincet, ontlootpomp, messingwol met doos, spons, soldeerdraad 10 g (loodvrij), handleiding
Veiligheid	FCC Deel 15 conformiteit, oververhittingsbeveiliging, zekering
Onderhoud	Regelmatige reiniging van de punt met messingwol, vertinnen, punt vervangen
Compatibele punten	Serie T900M (verschillende vormen: 1, B, K, 1.2D, etc.)
Voeding	Netstroom (netsnoer inbegrepen)
Afmetingen (ca.)	Niet gespecificeerd, standaard station
Gewicht (ca.)	Ongeveer 1,5 kg (met accessoires)

Veelgestelde vragen - AE988D Vevor

Hoe stel ik de temperatuur in op het AE988D-station?

Draai aan de draaiknop op het voorpaneel. Het temperatuurbereik is 50 tot 500 °C (122 tot 932 °F). Het LED-display geeft de werkelijke temperatuur weer zodra deze stabiel is.

Hoe activeer of deactiveer ik de stand-byfunctie?

Houd de functietoets ingedrukt tot het scherm de huidige instelling (ON/OFF) toont. Draai aan de knop om ON of OFF te selecteren, druk vervolgens opnieuw op de toets of wacht 10 seconden om op te slaan.

Hoe wijzig ik de temperatuureenheid (Celsius/Fahrenheit)?

Houd de functietoets ingedrukt terwijl u het apparaat inschakelt. Laat de toets los wanneer het scherm de gewenste eenheid toont. De conversie is onmiddellijk.

Wat te doen als het scherm 'SE' of 'HE' weergeeft?

Deze codes duiden op een sensor- of verwarmingsfout. Controleer of de kabel van de handgreep goed is aangesloten. Als het probleem aanhoudt, kan de sensor of het verwarmingselement beschadigd zijn en moet worden vervangen.

Hoe maak ik de soldeerpunt schoon?

Stel de temperatuur in op ongeveer 250 °C. Zodra deze stabiel is, doopt u de punt in de messingwol om oxide te verwijderen. Breng indien nodig een beetje nieuw soldeer aan en herhaal. Vermijd krassen met harde voorwerpen.

Welke soorten punten zijn compatibel met de AE988D?

Het station gebruikt punten uit de T900M-serie. Verschillende vormen zijn beschikbaar: 1, B, K, 1.2D, 1.6D, 2.4D, 3.2D, 4.6D, 6.5D, 0.8C, 3C, 5C, 6.4C. Gebruik originele of compatibele punten.

Hoe kalibreer ik de temperatuur als deze onnauwkeurig is?

Gebruik het kalibratiegat op het paneel (vaak toegankelijk met een schroevendraaier). Volg de instructies in de handleiding om de temperatuur aan te passen met een referentiethermometer.

Het station verwarmt niet, wat moet ik controleren?

Controleer of het netsnoer goed is aangesloten en of de zekering niet is doorgebrand. Zorg ervoor dat de handgreep correct is aangesloten. Als het probleem aanhoudt, neem dan contact op met de Vevor-ondersteuning.

Hoe gebruik ik de temperatuurvergrendelingsfunctie?

Houd de functietoets ingedrukt tot het scherm 'LOC' toont. Draai aan de knop om ON in te stellen. Eenmaal vergrendeld, heeft de knop geen invloed meer op de temperatuur en wordt 'LOC' weergegeven als u probeert deze te wijzigen.

Waar vind ik technische ondersteuning en garantie?

Ga naar www.vevor.com/support voor technische ondersteuning en het elektronische garantiecertificaat. U kunt ook contact opnemen met de fabrikant via de adressen in de handleiding.

GEBRUIKSAANWIJZING AE988D Vevor

Wij streven er voortdurend maar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, zijn slechts een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

SLIM

SOLDEERSTATION

MODEL: AE988D

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen.

Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

SPECIFICATIES

Modelnr.	AE988D
Totaal vermogen	70W
Uitgangsspanning	25VAC
Temperatuurbereik	50-500y (122-932y)
Temperatuurstabilititeit	±2y(±3,6y) { y200y(400y)}
Tip maar aarde impedantie	<2y
Spanning van tipশaarde	<2mV
Verwarmingselement	PTC keramische verwarming
Let op: specificaties en uiterlijk nutzen voor het product worden gewijzigdverbetering+zonder voorafgaande kennisgeving

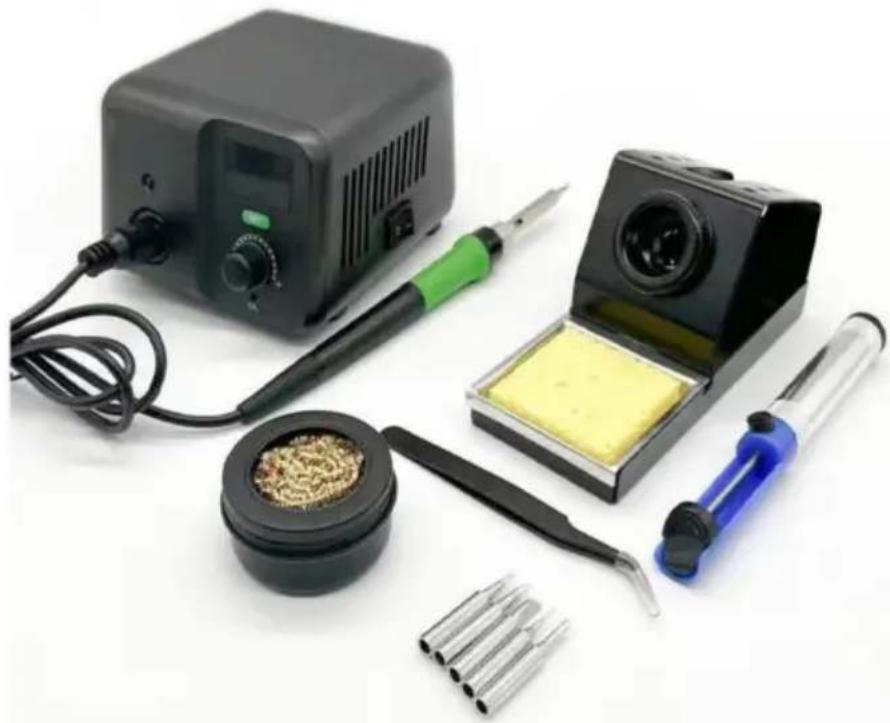

PAKLIJST

Hoofdeenheid*1	Handvat*1	IJzeren standaard*1
Soldeerpunten*5	Pincet *1	Desoldeerpomp*1
Messingwol met doos*1	Spons*1
10g soldeerdraad (loodvrij)*1		Gebruiksaanwijzing*1

Veiligheid en voorzorgsmaatregelen

De voorzorgsmaatregelen in deze handleiding zijn onderverdeeld in de volgende [waarschuwing] en [let op]. Begrijp de inhoud volledig.

Waarschuwing: verkeerd gebruik kan de dood of ernstig letsel bij de gebruiker tot gevolg hebben

Let op: verkeerd gebruik kan leiden tot letsel bij gebruikers of aanzienlijke schade aan de betrokken objecten.

Voor uw eigen veiligheid verzoeken wij u zich strikt aan de volgende voorzorgsmaatregelen te houden.

Waarschuwing

Wonneer de stroom is ingeschakeld, kan de temperatuur van de soldeerboutpunt oplopen tot Temperatuur: 50 ~ 500 y (122 ~ 932 y). Verkeerd gebruik kan brandwonden en brand veroorzaken, neem waarom het volgende strikt in

voorzorgsmaatregelen: · Raak de soldeerboutpunt of het metalen gedeelte eromheen Niet aanijdens het gebruik

• Gebruik het niet in de buurt van brandbare stoffen.
• Informeer de mensen in uw omgeving over het mogelijke risico dat wordt veroorzaakt door hoge temperaturen.

Schakel de stroom uit wanneer u het strijkijzer niet gebruikt.

Schakel de stroom uit en wacht tot de punt van het strijkijzer is afgekoeld voordat u onderdelen of de punt vervangt.

• Gebruik dit product niet als u onervaren bent of niet over voldoende kennis beschikt.

noodzakelijke kennis zonder begeleiding van gekwalificeerd personeel. Houd het buiten bereik van

kinderen. Als het netsnoer beschadigd is, neem dan

contact op met de fabrikant of diens serviceafdeling,

agent of soortgelijk gekwalificeerd personeel om het te repareren, om persoonlijk letsel of

schade aan het product te voorkomen.

Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en

personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan

ervaring en kennis als zij toezicht of instructie hebben gekregen.

over het veilig gebruiken van het apparaat en het begrijpen van de gevaren

betrokken. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruik

Onderhoud mag niet door kinderen zonder toezicht worden uitgevoerd.

Neem de volgende voorzorgsmaatregelen strikt in acht, anders kan dit leiden tot verwondingen of overlijden.

• Gebruik dit product niet voor andere werkzaamheden dan solderen. - Sla niet

hard op de handgreep om het tin van de punt van het strijkijzer te verwijderen. Wijzig

dit product niet. - Gebruik originele

ATETOOL-onderdelen bij het vervangen van onderdelen. • Dompel het product

niet onder in water en gebruik het niet met natte handen. Haal de stekker na

gebruik goed uit het stopcontact. Tijdens

het solderen komt er rook vrij, gebruik het daarom in de open ruimte. Voer geen andere

gevaarlijke handelingen uit met dit product.

Gebruiksmethode (AE988D)

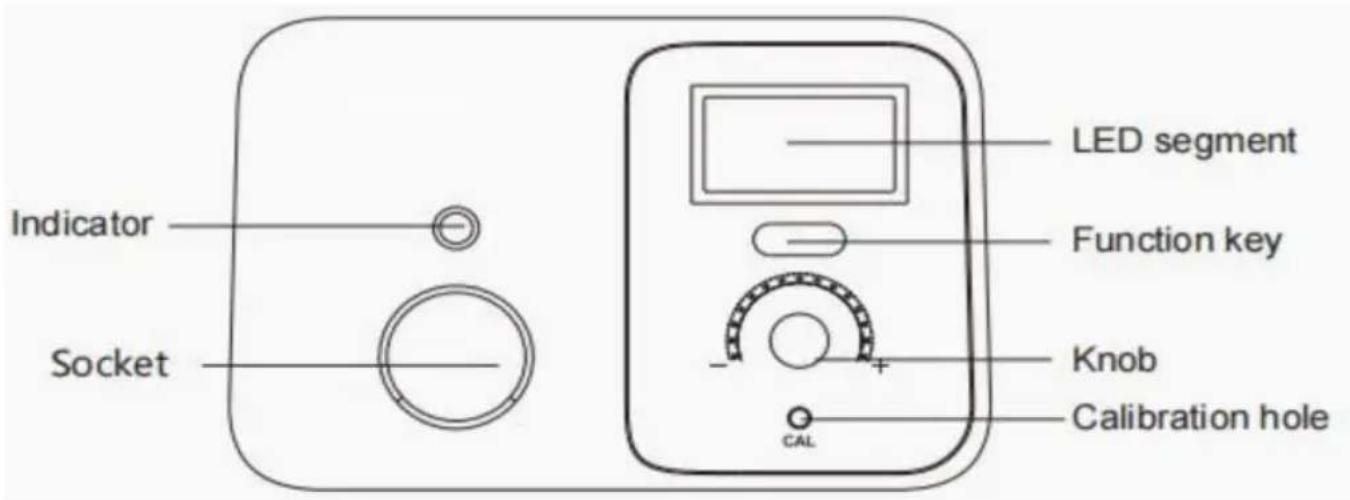

1. Bedienings- en weergave-instructies

Paneelweergave:

LED-segment: digitaal display

Indicator: geeft de status van de kachel aan (lampje aan/uit betekent aan/uit)

Functietoets: functiebediening

Knop: om de temperatuur aan te passen

Kalibratiegat: voor het kalibreren van de temperatuur

2. Zet de aan/uit-schakelaar aan

Na het inschakelen licht de indicator op en geeft het LED-segment weer. Na het inschakelen,

licht de indicator op en geeft het LED-segment "888" gedurende 1 seconde weer, nu is de stroom ingeschakeld.

En dan geeft het de temperatuureenheid weer, of die nu op °C of °F staat, gedurende 1 seconde, zodat u weet welke eenheid op dat moment wordt gebruikt. Als de standby-functie is ingeschakeld in dit soldeerstation,

wordt SLP gedurende 1 seconde weergegeven om aan te geven dat de stand-byfunctie beschikbaar is. Vervolgens wordt de ingestelde temperatuur gedurende 1,5 seconde weergegeven en ten slotte de werkelijke temperatuur. Wanneer de temperatuur stabiel is, zal de indicator knipperen.

Let op: wanneer u de soldeerbout niet gebruikt, zet u deze op de houder. Als u het apparaat een tijdje niet gebruikt, schakelt u dan de stroomtoevoer uit.

3. Na gebruik

Maak na gebruik de soldeerpunt schoon en breng er nieuw soldeer op aan.

4. Temperatuureenheid conversie

Druk eerst op de functietoets, schakel ondertussen de stroom in, totdat het LED-segment de functietoets vrijgeeft, nu verandert de temperatuureenheid. Als het Fahrenheit was, schakelt het nu over naar Celsius, en omgekeerd.

5. Temperatuurregeling

Temperatuurbereik

AE988D: 50-500 °C (122-932 °F)

Temperatuurregeling met draaiknop.

6. Instelling helderheid scherm

1) Houd de functietoets ingedrukt totdat op het scherm de helderheidsinstelling [LED] wordt weergegeven om binnen te gaan. 2) Geef het huidige helderheidsniveau van het digitale display weer. 3) Pas het helderheidsniveau aan met de knop: tandwiel 1-6. 4) Druk op de functietoets of wacht 10 seconden om automatisch op te slaan en de bewerking te voltooien.

7. Stand-by- en slaapfuncties

Standbyfunctie aan en UIT:

1) Houd de functietoets ingedrukt totdat de stand-byfunctie wordt weergegeven op het LED-segment om de functie in/uit te schakelen. 2) Geef de huidige instelling weer. 3) ON of OFF aanpassen met de knop om de stand-by- en slaapfunctie in of uit te schakelen. 4) Druk op de functietoets of wacht 10 seconden om automatisch op te slaan en de bewerking te voltooien.

Pas aan met de knop om de dofstand-by- en slaapfunctie in of uit te schakelen. 4) Druk op de functietoets of wacht 10 seconden om automatisch op te slaan en de bewerking te voltooien.

1) Wanneer de stand-byfunctie is ingeschakeld, gaat het soldeerstation in de stand-bymodus na 10 minuten niet gebruikt te zijn. 2) In de stand-bymodus worden LED-segmenten Sb en de temperatuur daalt tot 250 °C (482 °F) weergegeven. 3) Wanneer er een handeling wordt gedetecteerd, zoals het gebruik van de soldeerbout, het aanpassen van de temperatuur, het indrukken van de aan/uit-knop of het indrukken van de functietoets, keert u terug naar de werkmodus. 4) Als er in de stand-bymodus gedurende 10 minuten geen verdere handelingen worden gedetecteerd, wordt het apparaat uitgeschakeld en gaat het in de slaapstand.

1) Wanneer de stand-byfunctie is ingeschakeld, gaat het soldeerstation in de stand-bymodus na 10 minuten niet gebruikt te zijn. 2) In de stand-bymodus worden LED-segmenten Sb weergegeven en daalt de temperatuur tot 250 °C (482 °F). 3) Wanneer er een handeling wordt gedetecteerd, zoals het gebruik van de soldeerbout, het aanpassen van de temperatuur, het indrukken van de aan/uit-knop of het indrukken van de functietoets, keert u terug naar de werkmodus. 4) Als er in de stand-bymodus gedurende 10 minuten geen verdere handelingen worden gedetecteerd, wordt het apparaat uitgeschakeld. Slaapstand inschakelen.

1) Door kort op de functietoets te drukken of lang in de stand-bymodus te blijven, zet u het apparaat in de slaapstand. 2) Wanneer u de slaapstand inschakelt, worden op het scherm de volgende gegevens weergegeven en de verwarming is UIT.

1) Door kort op de functietoets te drukken of lang in de stand-bymodus te blijven, zet u het apparaat in de stand-bymodus of slaapstand. 2) Wanneer u de slaapstand inschakelt, worden op het scherm de volgende gegevens weergegeven en de verwarming is UIT.

3) Druk op de functietoets om terug te keren naar de normale verwarmingsmodus.

8. Temperatuurvergrendelingsfunctie:

Temperatuurvergrendelingsfunctie aan en UIT:

1) Draai aan de knop om de in te stellen temperatuur aan te passen. 2) Houd de functietoets lang ingedrukt totdat 3) Loci wordt weergegeven.

Nu wordt het LED-segment weergegeven. of OFF

4) Draai aan de knop om de vergrendelingsfunctie in te stellen. 5) ON of OFF

Druk op de functietoets of wacht 10 seconden om de gegevens automatisch op te slaan om de instelling te voltooien.

6) Wanneer de temperatuur is vergrendeld, verandert het verstellen van de knop de ingestelde temperatuur niet, dan wordt LOD gedurende 1 seconde weergegeven om aan te geven dat de huidige temperatuur is vergrendeld.

Onderhoud

Om dit product duurzaam te maken, onderhoud het dan regelmatig. De levensduur van

Dit product is afhankelijk van de gebruikte temperatuur, de kwaliteit van het soldeerdraad en de soldeerpasta, gebruiksconstantie etc. Repareer en onderhoud het volgens de specifieke gebruiksvoorwaarden.

Waarschuwing

Let goed op wonneer het soldeerstation op hove temperatuur worden gebruikt. temperatuur, schakel na gebruik de stroom uit en haal de stekker uit het stopcontact.

Onderhoud van soldeerboutpunt

1. Stel de temperatuur in op 250 °C (480 °F).
2. Nadat de temperatuur stabiel is, reinigt u de soldeerboutpunt met een koperwol en controleert u de staat ervan.
3. Als er zwarte oxide aan vastzit, breng dan nieuw soldeer aan (inclusief vloeimiddel) en veeg het schoon. Herhaal dit met koperwol tot het schoon is en breng dan nieuw soldeer aan.
4. Als de soldeerboutpunt vervormd, geperforeerd of versleten is, vervang het door een nieuwe.

Soldeerpunten uit de T900M-serie (AE988D)

900M-T-1

900M-T-B

900M-T-K

900M-T-1.2D

900M-T-1.6D

900M-T-2.4D

900M-T-3.2D

900M-T-4.6D

900M-T-6.5D

900M-T-0.8C

900M-T-3C

900M-T-5C

900M-T-6.4C

(Neem contact met ons op voor meer informatie over soldeertips)

Handleiding voor probleemoplossing

Waarschuwing

• Zorg ervoor dat u bij het controleren of verrangen van onderdelen de stekker uit het stopcontact haalt om een elektrische schok te voorkomen. • Als de stroomkabel beschadigd is,要去 deze ter reparatie maar de fabrikant,een agentschap of onderhoudspersoneel met bezelfde kwalificaties worden gestuurd om elektrische schokken te voorkomen ongelukken

Mislukking fenomeen	Inspectie	Handelsmethode
Werkt nicht nadat de stroom is uitgeschakeld op	Controller of het netsnoer goed is, of de stekker eraf valt	Sluit de voeding goed aan
	Is de zekering in orde?	Achterhaal deoorzaak van de schade aan de zekering: 1. Kortsluiting in station. 2. Binnenin de handgreep bevindt zich de de lente kan het verwarmingselement raken. 3. Controller of de pin van
		verwarmingselement is gedraid of kortsluiting. Zelfs als de oorzaak is onbekend, vergang de zekering. Als de zekering opnieuw doorbrandt, vergang dan de zekering. breng de hendel terug met de hoofdeenheid voor onderhoud.
Het display toont "SE"	Of de handgreepkabel goed is verbonden met hoofdeenheid	Opnieuw verbonden
	Of de draad die verbinding maakt met handvat is kapot	Als dat zo is, vergang het dan door neue handgreep
	Of de verwarming beschadigd is (de watstand van de blauwe aansluitdraad要去 minder dan 100 yijken bij kamertemperatuur).	Vervang de kachel indien beschadigd
Het display toont "HE"	Of de draad die verbinding maakt met handvat is kapot	Als dat zo is, vergang het dan door neue handgreep
	Of de verwarming beschadigd is (de watstand van de rode aansluitdraad要去 minder dan 100 yijken bij kamertemperatuur temperatuur)	Als deze beschadigd is, vergamt u de verwarming
De verwarming van de ijzeren punt is ingeschakelijk en UIT	Of de draad die verbinding maakt met handvat is kapot	Als dat zo is, vergang het dan door neue handgreep
Het soldeer szal Niet op de ijzeren puntkommen	Controller of de temperatuur van de punt van het strijkijzer te hoog is	Pas de juiste temperatuur aan
	Controller of er oxide op zit de punt	Maak het oxide schoon met een messing wol
De temperatuur van de ijzeren punt is te laag	Controller of er oxide op zit de punt	Maak het oxide schoon met een messing wol
	Of de temperatuur goed is	Pas de juiste temperatuar aan
De ijzeren punt past nicht	Of er oxide in de punt zit, of soldeerboutpunt zet uit	Verander de punt en verwarm de
	Geen originele tip of nicht hetzelfde type tip, hetzelfde type tips	gebruik originele fabriekstip of
De werkelijkste temperatuur kan nicht bereiken	Is de temperatuur goed afgesteld?	Pas de ingestelde temperatuur opnieuw aan
	Ik heb al eenijdje geen temperatuurkalibratie meer gedaan	Kalibreer de temperatuur dienovereenkomstig opnieuw

FCC-informatie

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die

verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om het apparaat te bedienen ongeldig maken.

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden: 1) Dit product kan

schadelijke interferentie veroorzaken.

2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die ongewenste werking kan veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving, kunnen de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken.

Let op: Dit product is getest en voldoet aan de limieten voor een klasse

B digitaal apparaat overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om redelijke bescherming te bieden tegen schadelijke interferentie in een woonomgeving. installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke interferentie veroorzaken in

radiocommunicatie. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als dit product schadelijke interferentie veroorzaakt in radio- of televisieontvangst, wat kan worden vastgesteld door

Als u het product uit- en weer inschakelt, wordt de gebruiker aangemoedigd om te proberen het probleem te verhelpen. Verstoring door een of meer van de volgende maatregelen.

Heroriënteer of verplaats de ontvangstantenne. - Vergroot de afstand tussen het product en de ontvanger. - Sluit het product aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten. - Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp

Fabrikant: Shanghaiuxinmuyeyouxianggsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd door AUS: SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122 Australië

Geïmporteerd uit de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Plaats, Rancho Cucamonga, CA 91730

YH CONSULTING LIMITED. C/O YH Consulting Beperkt kantoor 147, Centurion House, London Weg, Staines-upon-Thames, Surrey, TW18 4AX
