AE988D - Station de soudage Vevor - Notice d'utilisation et mode d'emploi gratuit

Modèle	AE988D
Marque	Vevor
Type de produit	Station de soudage intelligente
Puissance totale	70 W
Tension de sortie	25 VCA
Plage de température	50 à 500 °C (122 à 932 °F)
Stabilité de la température	±2 °C (±3.6 °F) à 200 °C (400 °F)
Impédance pointe à terre	< 2 Ω
Tension pointe à terre	< 2 mV
Élément chauffant	Élément chauffant en céramique PTC
Affichage	Segment LED numérique
Réglage de température	Par bouton rotatif
Fonctions spéciales	Veille, sommeil, verrouillage température, conversion °C/°F, réglage luminosité
Contenu du colis	Unité principale, poignée, support fer, 5 pointes, pince à épiler, pompe à dessouder, laine de laiton avec boîte, éponge, fil à souder 10 g (sans plomb), manuel
Sécurité	Conformité FCC partie 15, protection contre les surchauffes, fusible
Entretien	Nettoyage régulier de la pointe avec laine de laiton, étamage, remplacement pointe
Pannes compatibles	Série T900M (différentes formes : 1, B, K, 1.2D, etc.)
Alimentation	Secteur (câble d'alimentation inclus)
Dimensions (approx.)	Non spécifié, standard de station
Poids (approx.)	Environ 1,5 kg (avec accessoires)

FOIRE AUX QUESTIONS - AE988D Vevor

Comment régler la température sur la station AE988D ?

Tournez le bouton rotatif situé sur le panneau avant. La plage de température est de 50 à 500 °C (122 à 932 °F). L'affichage LED indique la température réelle une fois stabilisée.

Comment activer ou désactiver la fonction veille ?

Appuyez longuement sur la touche de fonction jusqu'à ce que l'écran affiche le réglage actuel (ON/OFF). Tournez le bouton pour sélectionner ON ou OFF, puis appuyez à nouveau sur la touche ou attendez 10 secondes pour enregistrer.

Comment changer l'unité de température (Celsius/Fahrenheit) ?

Maintenez la touche de fonction enfoncée tout en allumant l'appareil. Relâchez la touche lorsque l'écran affiche l'unité souhaitée. La conversion est instantanée.

Que faire si l'écran affiche 'SE' ou 'HE' ?

Ces codes indiquent une erreur de capteur ou de chauffage. Vérifiez que le câble de la poignée est bien connecté. Si le problème persiste, le capteur ou l'élément chauffant peut être endommagé et doit être remplacé.

Comment nettoyer la pointe du fer à souder ?

Réglez la température à environ 250 °C. Une fois stable, plongez la pointe dans la laine de laiton pour retirer l'oxyde. Si nécessaire, appliquez un peu de soudure neuve et répétez. Évitez de gratter avec des objets durs.

Quels types de pointes sont compatibles avec l'AE988D ?

La station utilise des pointes de la série T900M. Différentes formes sont disponibles : 1, B, K, 1.2D, 1.6D, 2.4D, 3.2D, 4.6D, 6.5D, 0.8C, 3C, 5C, 6.4C. Utilisez des pointes d'origine ou compatibles.

Comment étalonner la température si elle est inexacte ?

Utilisez le trou d'étalonnage situé sur le panneau (souvent accessible avec un tournevis). Suivez les instructions dans le manuel pour ajuster la température à l'aide d'un thermomètre de référence.

La station ne chauffe pas, que vérifier ?

Vérifiez que le cordon d'alimentation est bien branché et que le fusible n'est pas grillé. Assurez-vous que la poignée est correctement connectée. Si le problème persiste, contactez le support Vevor.

Comment utiliser la fonction de verrouillage de la température ?

Appuyez longuement sur la touche de fonction jusqu'à ce que l'écran affiche 'LOC'. Tournez le bouton pour régler ON. Une fois verrouillée, le bouton n'affecte plus la température et 'LOC' s'affiche si vous tentez de la modifier.

Où trouver le support technique et la garantie ?

Rendez-vous sur www.vevor.com/support pour l'assistance technique et le certificat de garantie électronique. Vous pouvez également contacter le fabricant via les adresses indiquées dans le manuel.

MODE D'EMPLOI AE988D Vevor

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

OUTILS ROBUSTES, MOITIÉ PRIX

INTELLIGENT

POSTE DE SOUDURE

MODÈLE : AE988D

BESOIN D'AIDE ? CONTACTEZ-NOUS !

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez besoin. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.

CARACTÉRISTIQUES

Numéro de modèle.	AE988D
Puisance totale	70W
Tension de sortie	25 VCA
Plage de température	50 à 500 (122 à 932)
Stabilité de la température	±2 (±3,6) { 200 (400) }
Impédance de la pointe à la terre	<2Ω
Tension de la pointe à la terre	< 2 mV
Élément chauffant	Élément chauffant en céramique PTC
Remarque: les spécifications et l'apparente du produit sont susceptibles d'être modifiées. amélioration sans préavis

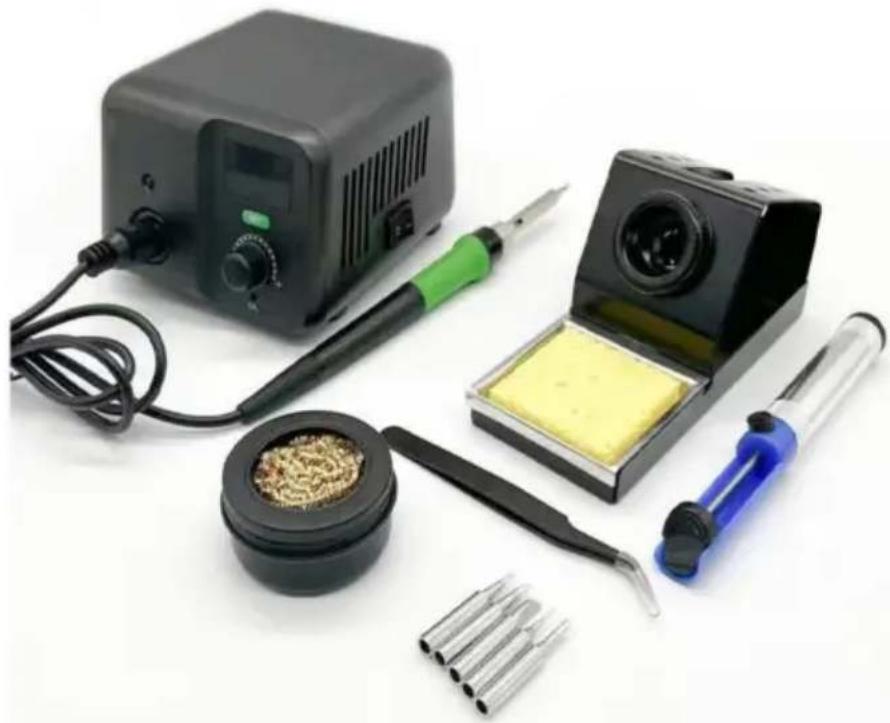

LISTE DE COLISAGE

Unité principale *1

Poignée *1

Support en fer * 1

Pointes de soudure * 5

Pince à épiler * 1

Pompe à dessouder * 1

Laine de laiton avec boîte * 1

Éponge * 1

Fil à souder 10 g (sans plomb) * 1

Manuel d'utilisation * 1

Sécurité et précautions

Les précautions contenues dans ce manuel sont divisées en [avertissement] et

[attention]. Veuillez bien comprendre le contenu.

Attention : une mauvaise utilisation peut entraîner la mort ou des blessures graves à l'utilisateur.

Remarque : une mauvaise utilisation peut entraîner des blessures aux utilisateurs ou des dommages importants aux objets concernés.

Pour votre propre sécurité, veuillez respecter strictement les précautions suivantes.

Avertissement

Lorsque l'appareil est sous tension, la température de la pointe du fer à souder peut atteindre 50 ~ 500 (122 ~ 932 ).Une mauvaise utilisation peut provoquer des brûlures et un incendie, veuillez respecter strictement les consignes suivantes précautions : · Ne

touchez pas la pointe du fer à souder ni la partie métallique qui l'entoure pendant l'utilisation

• Ne l'utilisez pas à proximité de combustibles.
• Informez les personnes autour du risque potentiel causé par la température élevée. - Éteignez l'appareil lorsqu'il n'est pas utilisé. - Avant de

replacer des pièces ou la pointe, coupez l'alimentation et attendez que la pointe du fer refroidisse.

vers le bas

• N'utilisez pas ce produit si vous n'avez pas d'expérience ou si vous n'avez pas les connaissances suffisantes.

connaissances nécessaires sans l'aide d'un personnel qualifié. • Veuillez le garder hors de portée

des enfants. • Si le cordon d'alimentation est

endommagé, veuillez contacter le fabricant ou son service après-vente

ou un personnel qualifié similaire pour le réparer, afin d'éviter des blessures corporelles ou

dommages au produit.

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et

par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dépourvues d'

expérience et de connaissances, s'ils ont reçu une supervision ou des instructions

concernant l'utilisation de l'appareil en toute sécurité et comprennent les dangers

concernés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'

entretien ne doivent pas être effectués par des enfants sans surveillance.

Veuillez respecter strictement les précautions suivantes, sinon cela peut provoquer des blessures ou la mort.

• N'utilisez pas ce produit pour des travaux autres que la soudure. Ne

frappez pas fort sur la poignée pour retirer l'étain de la pointe du fer. Ne modifiez pas ce produit. Lors du remplacement

des pièces, utilisez des pièces d'origine ATETOOL. Ne trempez pas le

produit dans l'eau et ne l'utilisez pas avec les mains mouillées. Débranchez-

le correctement après utilisation. De la

fumée sera émise pendant la soudure, veuillez l'utiliser dans un espace ouvert. Ne vous engagez pas dans d'autres actes dangereux avec ce produit.

Utilisation de la méthode (AE988D)

1. Instructions d'utilisation et d'affichage

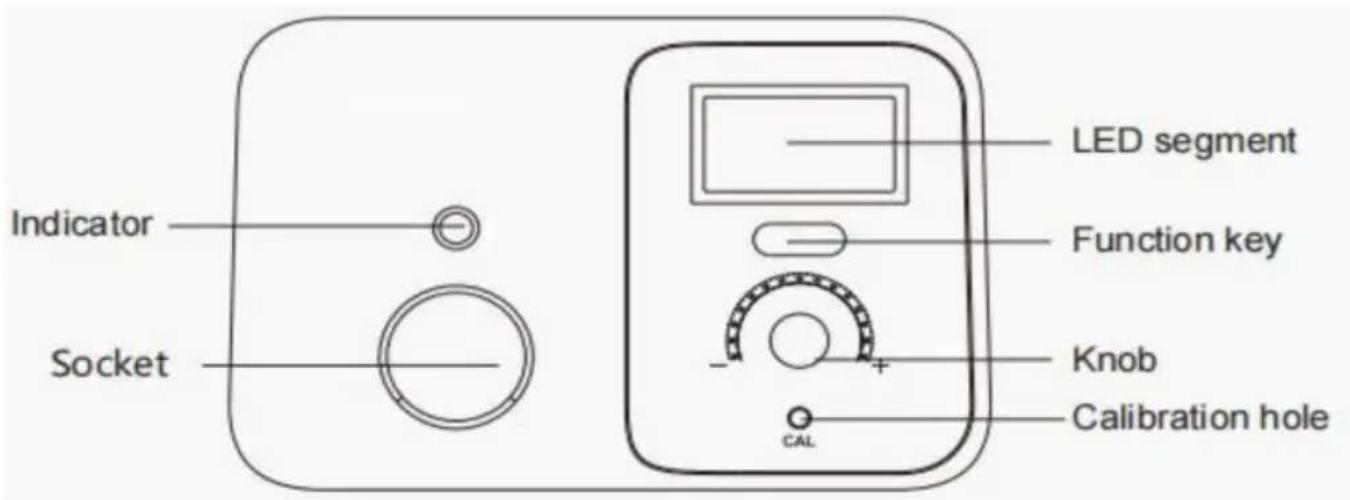

Affichage du panneau :

Segment LED : affichage numérique

Indicateur : indique l'état du chauffage (le voyant allumé/éteint signifie que l'alimentation est allumée/éteinte)

Touche de fonction : opération de fonction

Bouton : pour régler la température

Trou d'étalonnage : pour étalonner la température

2. Allumez l'interrupteur d'alimentation.

Après la mise sous tension, le voyant s'allume et le segment LED affiche « 888 » pendant 1 seconde, indiquant que l'alimentation est allumée.

Ensuite, il affiche l'unité de température utilisée à ce moment : « --C » ou « --F ».

Si la fonction de veille est activée dans cette station de soudage, elle s'affichera pendant 1 seconde pour indiquer que la fonction de veille est disponible.

Il affiche ensuite la température réglée pendant 1,5 seconde, puis la température réelle. Lorsque la température est stable, l'indicateur clignote.

Remarque : lorsque vous ne l'utilisez pas, placez le fer à souder sur son support. S'il n'est pas utilisé pendant un certain temps, coupez l'alimentation électrique.

1. Utilisation

Après utilisation, nettoyez la pointe du fer à souder et appliquez une nouvelle couche de soudure dessus.

1. Conversion des unités de température

Appuyez d'abord sur la touche de fonction, puis allumez l'appareil, jusqu'à ce que le segment LED affiche la température. Relâchez la touche de fonction pour changer l'unité de température. Si elle était en Fahrenheit, elle passe en Celsius, et vice versa.

1. Réglage de la température

Plage de température

AE988D : 50-500 °C (122-932 °F)

Température réglée par bouton.

1. Réglage de la luminosité de l'écran

1) Appuyez sur la touche de fonction et maintenez-la enfoncée jusqu'à ce que l'écran affiche, pour entrer dans le réglage de la luminosité. 2) Affiche le niveau de luminosité actuel de l'affichage numérique. 3) Réglez le niveau de luminosité via le bouton : engrenage 1-6. 4) Appuyez sur la touche de fonction ou attendez 10 secondes pour enregistrer automatiquement afin de terminer l'opération.

1. Fonctions de veille et de sommeil

Fonction veille activée et désactivée :

1) Appuyez sur la touche de fonction et maintenez-la enfoncée jusqu'à ce que l'affichage sur segment LED entre dans la fonction de veille activée/désactivée. 2) Afficher le réglage actuel. 3) Régler ON ou OFF

par bouton : pour activer/désactiver la fonction veille et sommeil.

4) Appuyez sur la touche de fonction ou attendez 10 secondes pour enregistrer automatiquement afin de terminer l'opération.

Fonction veille

1) Lorsque la fonction veille est activée, la station de soudage entre en veille après 10 minutes de non-utilisation. 2) En mode veille, le segment LED affiche (482) et la température descend à 250. 3) Lorsqu'une opération est détectée, comme l'utilisation du fer à souder, le réglage en appuyant sur le bouton ou sur la touche de fonction, il reviendra au mode de travail. 4) En mode veille, si aucune autre opération n'est détectée pendant 10 minutes, il peut être en mode veille.

Fonction veille :

1) Un appui court sur la touche de fonction ou un maintien prolongé en mode veille peut le faire entrer en mode veille. 2) Lors de l'entrée en mode veille, l'écran affiche UFF et le chauffage est éteint.

3) Appuyez sur la touche de fonction pour revenir au mode de fonctionnement de chauffage normal. 8. Fonction de verrouillage de la température :

Fonction de verrouillage de la température activée et désactivée :

1) Tournez le bouton pour régler la température à régler. 2) Appuyez longuement sur la touche de fonction est affiché.

jusqu'à ce que le segment LED s'affiche ON ou OFF

maintenant 4) Tournez le bouton pour régler la fonction de verrouillage ou

5) Appuyez sur la touche de fonction ou attendez 10 secondes pour enregistrer automatiquement et terminer le paramètre. 6) Lorsque la température est verrouillée, le réglage du bouton ne modifie pas le réglage.

température ; il affichera "LOC" pendant 1 seconde pour montrer que la température actuelle est verrouillée.

Entretien

Afin de faire durer ce produit, veuillez l'entretenir régulièrement. La durée de vie de ce produit dépend de la température utilisée, de la qualité du fil de soudure et de la pâte à souder, de la fréquence d'utilisation, etc. Veuillez le réparer et l'entretenir en fonction des conditions d'utilisation spécifiques.

Avertissement

Veuillez faire très attention lorsque la station de soudage est utilisé à haute température. température, coupez l'alimentation et débranchez le cordon d'alimentation après utilisation.

Entretien de la panne du fer à souder

1. Réglez la température à 250 °C (480 °F).
2. Une fois la température stable, nettoyez la pointe du fer à souder avec une laine de laiton et vérifiez son état.
3. Si de l'oxyde noir y est attaché, appliquez une nouvelle soudure (y compris le flux) et essayez de la nettoyer à plusieurs reprises avec de la laine de laiton jusqu'à ce qu'elle soit propre, puis appliquez une nouvelle soudure.
4. Si la pointe du fer à souder est déformée, perforée ou usée, remplacez-la par une nouvelle.

Pannes à souder série T900M (AE988D)

900M-T-1

900M-T-B

900M-T-K

900M-T-1.2D

900M-T-1.6D

900M-T-2.4D

900M-T-3.2D

900M-T-4.6D

900M-T-6.5D

900M-T-0.8C

900M-T-3C

900M-T-5C

900M-T-6.4C

(Pour plus d'informations sur les pointes de soudure, veuillez nous contacter)

Guide de dépannage

Avertissement

• Lors de la vérification ou du remplacement de pièces, assurez-vous de débrancher la fiche d'alimentation pour éviter tout choc électrique.
• Si le câble d'alimentation est endommagé, il doit être envoyé au fabricant, au magasin de l'agence ou au personnel de maintenance ayant la même qualification pour réparation afin d'éviter tout risque d'électrocution.

Échec phénomène	Examen	Méthode deNEGociation
Ne fonctionne pas après la coupure de courant sur	Vérifiez si le cordon d'alimentation est bon ou si la prise tombe	Bien brancher l'alimentation
	Le fusible est-il en bon étal?	Déterminez la cause des dommages du fusible : 1. Court-circuit à l'intérieur du gar. 2. À l'intérieur de la poignée, le le dessort pourrait reconnectrer l'élement chauffant. 3. Vérifiez si la broche de
		l'élement chauffant est tordu ou court-circuité.Mème si la cause est inconnu, veuillez replacer le fusible. Si le fusible grille à nouveau, veuillez returner la poignée avec le unité principale pour la maintenance.
L'écran affiche « SE »	Si le cable de la poignée est bien connecté à l'unité principale	Reconnecté
	Que le fil de connexion à la poignée est cassée	Si c'est le cas, veuillez le replacer par nouvelle poignée
	Si le radiateur est endommagé (la résistance du fil bleu doit être inférieure à 100 Ω à (température ambiente).	S'il est endommagé, replacez le radiateur
L'écran affiche « HE »	Que le fil de connexion à la poignée est cassée	Si c'est le cas, veuillez le replacer par nouvelle poignée
	Si le radiateur est endommagé (la résistance du fil rouge doit être inférieure à 100 Ω à température ambiente température)	S'il est endommagé, replacez-le chauffage
Le chauffage de la pointe du fer est activé et c'est parti	Que le fil de connexion à la poignée est cassée	Si c'est le cas, veuillez le replacer par nouvelle poignée
La soudure ne s'attaquera pas à la pointe du fer	Vérifiez si la température de la pointe du fer trop élevé	aJuster à la bonne température
	Vérifiez s'il y a de l'oxyde sur la pointe	Nettoyer l'oxyde avec un laiton laine
La températion de la pointe du fer est trop BASSE	Vérifiez s'il y a de l'oxyde sur la pointe	Nettoyer l'oxyde avec un laiton laine
	Si la températion est ajustée	Ajuster à laonne températion
La pointe de fer ne conviendra pas	Qu'il y ait de l'oxyde à l'intérieur de la pointe, chauffant La pointe du fer à souder se dilate	ouChanger la pointe et le fer à souder
	Pointe non originale ou pas du même type de pointe,pointes du même type	utiliser l'embout d'origine ou
Le réeltempératurene peut pas atteindre	La température est-elle correctement réglée ?	Régléz à nouveau la température réglée
	Je n'ai pas fait d'éthalonnage de température depuis longtemps	Réétalonner la température en conséquence

Informations de la FCC

ATTENTION : Les changements ou modifications non expressément approuvés par la partie responsable de la conformité peuvent annuler le droit de l'utilisateur à utiliser l'équipement !

Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : 1) Ce

produit peut provoquer des interférences nuisibles.

2) Ce produit doit accepter toute interférence reçue, y compris celles qui peuvent provoquer un fonctionnement indésirable.

AVERTISSEMENT : Les changements ou modifications apportés à ce produit non expressément approuvés par la partie responsable de la conformité pourraient annuler l'autorité de l'utilisateur à utiliser le produit.

Remarque : Ce produit a été testé et jugé conforme aux limites d'une classe

d'appareil numérique B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans un environnement résidentiel.

Ce produit génère, utilise et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, il peut provoquer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si ce produit provoque des interférences nuisibles à la réception radio ou télévision, cela peut être déterminé

en éteignant et en rallumant le produit. L'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes.

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre le produit et le récepteur.
• Brancher le produit sur une prise d'un circuit différent de celui auquel le récepteur est connecté.
• Consulter le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

Fabricant : Shanghaiuxinmuyeyouxianggsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Lieu, Rancho Cucamonga, CA 91730

YH CONSULTING LIMITED. Avec l'aide de YH Consulting Bureau limité 147, Centurion House, Londres Route, Staines-upon-Thames, Surrey, TW18 4AX

E-CrossStu GmbH Mainzer Landstr.69, 60329 Francfort-sur-le-Main.
