AE960D - Station de soudage Vevor - Notice d'utilisation et mode d'emploi gratuit

Marque	Vevor
Modèle	AE960D
Type	Station de soudage
Puissance totale	75 W
Tension de sortie	25 VCA
Plage de température	50 à 500 °C (122 à 932 °F)
Stabilité de la température	±2 °C (±4 °F) à 200 °C (400 °F)
Impédance pointe-terre	< 2 Ω
Tension pointe-terre	< 2 mV
Élément chauffant	Élément chauffant en céramique PTC
Affichage	LED numérique
Réglage de température	Bouton rotatif
Mode veille	Oui (affichage « SLP »)
Calibrage	Via trou d'étalonnage
Pointes compatibles	Série T900M
Contenu du carton	Unité principale, poignée, support, 5 pointes, pince, pompe à dessouder, laine de laiton, éponge, fil à souder 10 g, manuel
Alimentation	220-240 V CA (estimation)
Entretien	Nettoyer régulièrement la pointe avec laine de laiton et appliquer de la soudure neuve
Sécurité	Ne pas toucher la pointe chaude, utiliser loin des combustibles, couper l'alimentation après usage
Homologation	FCC Part 15, directive DEEE 2012/19/UE
Garantie et support	www.vevor.com/support

FOIRE AUX QUESTIONS - AE960D Vevor

Comment régler la température sur la station Vevor AE960D ?

Utilisez le bouton rotatif sur le panneau avant. La température peut être ajustée de 50 à 500 °C. L'affichage LED indique la température actuelle.

Que faire si la température ne se stabilise pas ?

Vérifiez que la pointe est bien serrée. Nettoyez la pointe avec de la laine de laiton. Si le problème persiste, le calibrage peut être nécessaire via le trou d'étalonnage.

Comment nettoyer la panne du fer à souder ?

Réglez la température à 250 °C. Une fois stabilisée, nettoyez la pointe avec de la laine de laiton. Si de l'oxyde est présent, appliquez de la soudure neuve et répétez jusqu'à propreté.

Quelles pointes sont compatibles avec l'AE960D ?

Les pointes de la série T900M sont compatibles. Contactez Vevor pour plus d'informations.

Comment activer le mode veille ?

Le mode veille s'active automatiquement après une période d'inactivité. L'écran affiche 'SLP'. Appuyez sur une touche pour le désactiver.

Comment calibrer la température ?

Utilisez un thermomètre externe. Insérez-le dans le trou d'étalonnage et ajustez la température via le bouton. Consultez le manuel pour la procédure exacte.

Quelles précautions de sécurité dois-je prendre ?

Ne touchez pas la pointe chaude. Utilisez la station loin de matériaux combustibles. Coupez l'alimentation après usage. Attendez le refroidissement avant de changer la pointe.

Que faire si l'affichage LED est anormal ?

Éteignez la station, débranchez-la et rebranchez-la après quelques minutes. Si le problème persiste, contactez le support Vevor.

Comment remplacer l'élément chauffant ?

Débranchez la station. Ouvrez la poignée (selon instructions). Remplacez l'élément céramique PTC. Attention : intervention délicate, contacter le support si nécessaire.

Où trouver des pièces de rechange ?

Les pièces détachées sont disponibles sur le site Vevor ou en contactant leur support technique via www.vevor.com/support.

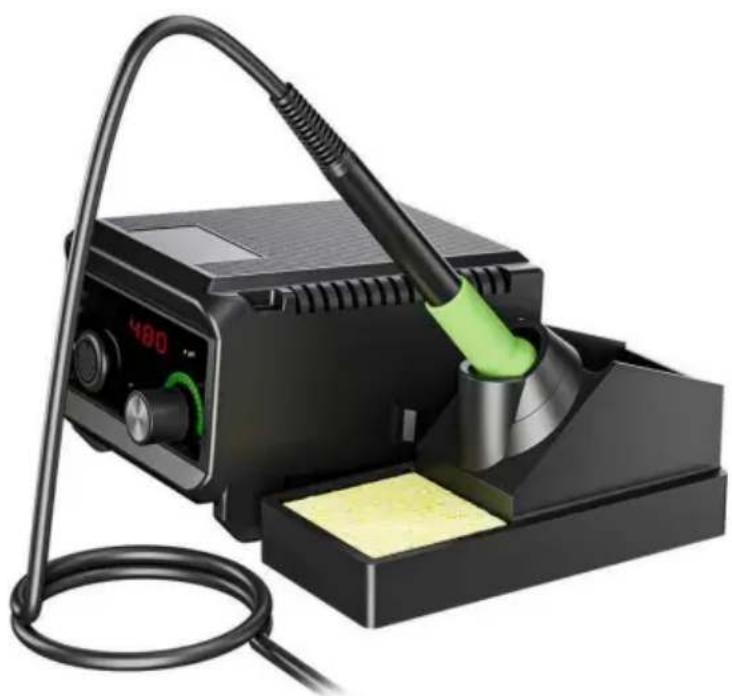

MODE D'EMPLOI AE960D Vevor

Nous continuons à nous engager à vous fournir des outils à des prix compétits.

« Économisez la moitié», « Moitié prix » ou toute autre expression similaire utilisée par nous ne représenté qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien pouvoir vérifier soigneusement lorsque vous passez une commande chez nous si vous economisez réalisément la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

SOUDURE A FAIRE SOI-MÉME

GARE

MODELE:AE960D

BESOIN D'AIDE? CONTACTEZ-NOUS!

Vou avez des questions sur nos produits? Vous avez besoin d'assistance technique? N'hésitez pas

à nous contacter: Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez tire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se reserve le droit d'interpréter clairément notre manuel d'utilisation. L'apparance du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.

CHARACTERISTIQUES

Numéro de modèle.	AE960D
Puisance totale	75W
Tension de sortie	25 VCA
Plage de température	50 à 500 (122 à 932)
Stabilité de la température	±2 (±4) { 200 (400)}
Impédance de la pointe à la terre	<2Ω
Tension de la pointe à la terre	< 2 mV
Élément chauffant	Élément chauffant en céramique PTC

LISTE DE COLISAGE

Unité principale *1

Poignée*1

Support en fer*1

Pointes de soudure*5

Pince à épiler * 1

Pompe à dessouder*1

Laine de laiton avec boite*1

Eponge*1

Fil à souder 10 g (sans plomb) * 1

Manuel d'utilisation*1

Les précautions continues dans ce manuel sont divisées en [avertissement] et

[attention].

Attention : une mauvaise utilisation peut entraîner la mort ou des blessures graves à l'utilisateur

Remarque : une mauvaise utilisation peut entrainer des blessures aux utilisateurs ou des dommages importants aux objets concernés.

Pour vous propre sécurité, veuillez respecter strictement les precautions suivantes

AVERTISSEMENT

Lorsque l'appareil est sous tension, la température de la pointe du fer à souder peut atteindre

$$ 5 0 \sim 5 0 0 \quad (1 2 2 \sim 9 3 2). $$

Une mauvaise utilisation peut provoquer des brûlures et un incendie, veuillez respecter strictement les consignes suivantes

précautions: · Ne

touchez pas la pointe du fer à souder ni la partie métallique qui l'entoure pendant l'utilisation

• Ne l'utilise pas àproximé de combustibles

• Il convient de signaler un risque potentiel de température élevé

• Coupe l'alimentation lorsque vous ne l'utilise pas.
  Avant de remplacer des pieces ou la pointe, foupez l'alimentation et attendez que la pointe du fer refroidisse. vers le bas

• Cet apparéil n'est pas destiné à être utilisé par des personnes (y compris des enfants) capacités physiques, sensorielles ou mentales réduites, ou manque d'expérience et connaissances, à moins qu'ils n'aient reçu une supervision ou des instructions concernant l'utilisation de l' apparéil par une personne responsable de leur sécurité. • Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l' apparéil.
  appareil. · Si

le cordon d'alimentation est endommagé, veuillez contacter le fabricant ou son agent de service ou un personnel qualifié similaire pour le réparer, afin d'éviter des blessures corporelles ou des dommages au produit •

Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus et personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dépourvues de expérience et connaissances s'ils ont reçu une supervision ou des instructions concernant l'utilisation de l' apparéil en toute sécurité et comprendre les dangers concernés. Les enfants ne doivent pas jouer avec l' apparéil. Nettoyage et utilisation l'entretien ne doit pas être effectué par des enfants sans surveillance.

MÉTHODE D'UTILISATION (AE960D)

1. Instructions d'utilisation et d'affichage

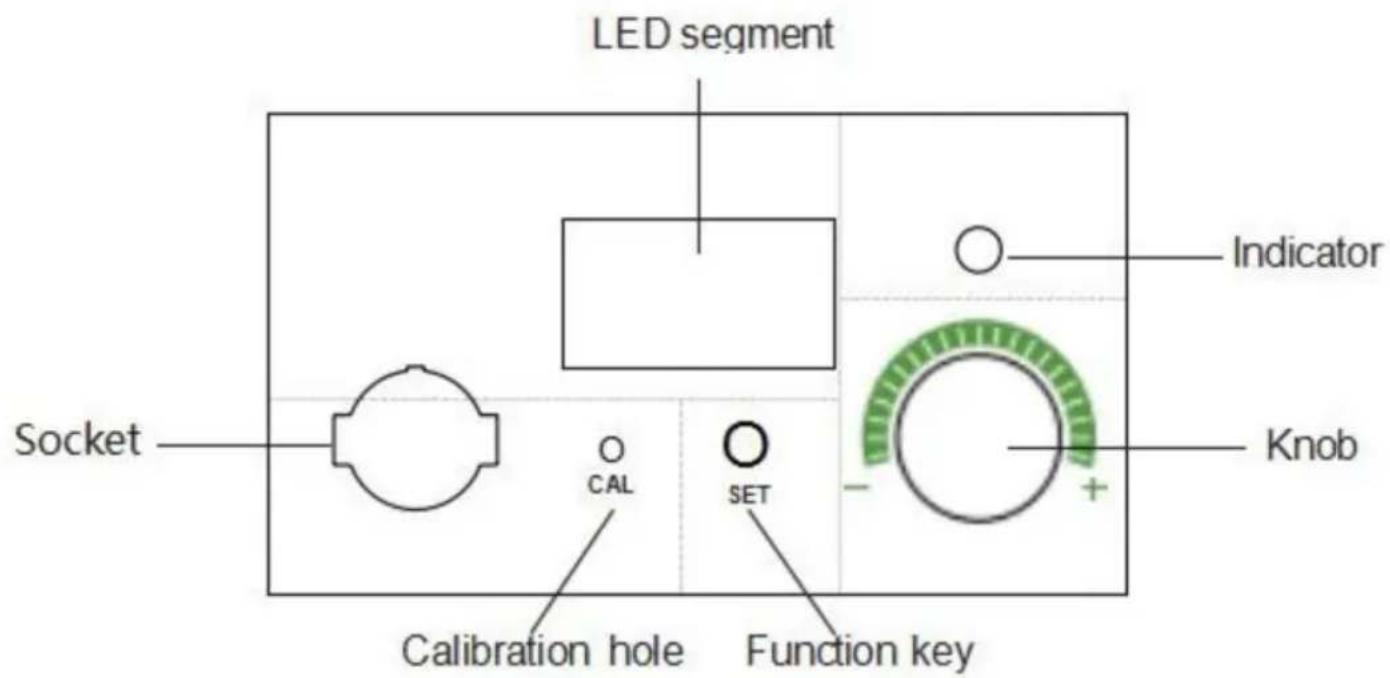

Affichage du panneau :

Segment LED: affichage numérique

Indicateur : indique I'etat du chauffage (le voyant allumé/eteint signifie que l'alimentation est allumée/eteinte)

Touche de fonction : fonctionnement de la fonction (appuyer pendant 1 seconde maximum signifie un appui court, appuyer pendant 1 seconde signifie un appui long)

Bouton: pour régler la température

Trou d'étalonnage: pour étalonnner la température

1. Allumez l'interrupteur d'alimentation

Allumez l'interrupteur d'alimentation. La LED s'allumera et affichera « 888 » pendant 1 seconde,

suivi de l'unité de température « --C » ou « --F » pendant 1 seconde. Si le mode veille

fonction est activée, elle affichera alors « SLP » pendant 1 seconde. Elle affichera ensuite le

régler la température pendant 1,5 seconde, suivi de la température réelle actuelle.

Une fois la température stabilisée, le voyant d'alimentation de l'élement chauffant s'allume.

commencer à clignoter.

ENTRETIEN

Afin de rendre ce produit durable, veuilles l'entrenir régulierement. La durée de vie de

ce produit depend de la temperature utilisee, de la qualite du fil de soudure et de la soudure

pate, frquence d'utilisation, etc. Veuillez le réparer et l'entretenir en fonction de l'utilisation spécifique

conditions.

Avertissement: Soyez très attentif lorsque la station de soudage est utilisé à haute température.

température, éteignez l'appareil et débranchez le cordon d'alimentation après utilisation.

Entretien de la panne du fer à souder

1. Reglez la température à 250 (480).
2. Une fois la température stable, nettoyez la pointe du fer à souder avec une laine de laiton et vérifier son état.
3. Si de l'oxyde noir y est attaché, veuillez appliquer une nouvelle soudure (y compris le flux) et essayer
   Nettoyez-le a plusieurs reprises avec de la laine de laiton jusqu'à ce qu'il soit propre, puis appliquez une nouvelle soudure.
4. Si la pointe du fer à souder est déformée, perforée ou usée, veuillez

replaces-le par un nouveau.

POINTESA SOUDER SERIE T900M (AE960D)

(Pour plus d'informations sur les pointes de soudure, veuillez nous contacter)

Informations de la FCC

ATTENTION: Les changements ou modifications non expressement approuvés par la partie responsable de la conformité peuvent annuler le droit de l'utilisateur à utiliser l'équipement!

Cet apparéil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : 1)

Ce produit peut provoquer des interférences nuisibles.

2) Ce produit doit accepter toute interférence reçue, y compris celles qui peuvent provoquer un fonctionnement indésirable.

AVERTISSEMENT: Les changements ou modifications apportés à ce produit non expressément approuvés par la partie responsable de la conformité pourraient annuler l'autorité de l'utilisateur à utiliser le produit.

Remarque: ce produit a eté testé et jugé conforme aux limites d'un apparéil numérique de classe B conformément à la partie 15 des règes de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle.

Ce produit génére, utilise et peut émettre de l'énergie de radiofrequence et, s'il n'est pas installé et utilisé conformément aux instructions, il peut provoquer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produit pas dans une installation particulière. Si ce produit provoque des interférences,

interférence nuisible à la réception radio ou télévision, qui peut être déterminée par en éteignant et en rallumant le produit, l'utilisateur est encouraged à essayer de corriger le problème.
interférence par une ou plusieurs des mesures suivantes.

• Réorienter ou déplacer l'antenne de réception.
  Augmenter la distance entre le produit et le récepteur.
• Branchez le produit sur une prise d'un circuit différent de celui auquel le le récepteur est connecté.
• Consultez le revendeur ou un technician radio/TV experimenté pour obtenir de l'aide

ÉLIMINATION CORRECTE

Ce produit est soumis aux dispositions de la directive europeenne 2012/19/UE. Le symbole représentant une poubelle à roulettes barrée à travers indique que le produit nécessite un tri sélectif collecte dans l'Union europeenne. Ceci s'applique au produit et tous les accessoires marqués de ce symbole. Produits marqués comme tels ne peuvent pas être jetés avec les déchets domestiques normaux déchet, mais doit être apporté à un point de collecte pour recyclage apparèils électriques et électroniques.

Fabricant: Shanghaiuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importé en Australie: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australie

Importé aux États-Unis: Sanven Technology Ltd. Suite 250, 9166 Anaheim, Lieu, Rancho Cucamonga, CA 91730

YH CONSULTING LIMITED. Avec l'aide de YH Consulting

Bureau limité 147, Centurion House, Londres

60329 Francfort-sur-le-Main.
