AE960D - Stazione di saldatura Vevor - Manuale utente e istruzioni gratuiti

Marca	Vevor
Modello	AE960D
Tipo	Stazione di saldatura
Potenza totale	75 W
Tensione di uscita	25 VCA
Intervallo di temperatura	50 a 500 °C (122 a 932 °F)
Stabilità della temperatura	±2 °C (±4 °F) a 200 °C (400 °F)
Impedenza punta-terra	< 2 Ω
Tensione punta-terra	< 2 mV
Elemento riscaldante	Elemento riscaldante in ceramica PTC
Display	LED digitale
Regolazione della temperatura	Manopola rotante
Modalità sospensione	Sì (display « SLP »)
Calibrazione	Tramite foro di calibrazione
Punte compatibili	Serie T900M
Contenuto della confezione	Unità principale, impugnatura, supporto, 5 punte, pinza, pompa dissaldante, lana di ottone, spugna, filo di saldatura 10 g, manuale
Alimentazione	220-240 V CA (stima)
Manutenzione	Pulire regolarmente la punta con lana di ottone e applicare saldatura nuova
Sicurezza	Non toccare la punta calda, usare lontano da combustibili, spegnere dopo l'uso
Omologazione	FCC Part 15, direttiva RAEE 2012/19/UE
Garanzia e supporto	www.vevor.com/support

Domande frequenti - AE960D Vevor

Come regolare la temperatura sulla stazione Vevor AE960D?

Utilizzare la manopola rotante sul pannello anteriore. La temperatura può essere regolata da 50 a 500 °C. Il display LED mostra la temperatura attuale.

Cosa fare se la temperatura non si stabilizza?

Verificare che la punta sia ben serrata. Pulire la punta con lana di ottone. Se il problema persiste, potrebbe essere necessaria la calibrazione tramite il foro di calibrazione.

Come pulire la punta del saldatore?

Impostare la temperatura a 250 °C. Una volta stabilizzata, pulire la punta con lana di ottone. Se è presente ossido, applicare saldatura nuova e ripetere fino a pulizia.

Quali punte sono compatibili con l'AE960D?

Le punte della serie T900M sono compatibili. Contattare Vevor per maggiori informazioni.

Come attivare la modalità sospensione?

La modalità sospensione si attiva automaticamente dopo un periodo di inattività. Lo schermo mostra 'SLP'. Premere un tasto per disattivarlo.

Come calibrare la temperatura?

Utilizzare un termometro esterno. Inserirlo nel foro di calibrazione e regolare la temperatura tramite la manopola. Consultare il manuale per la procedura esatta.

Quali precauzioni di sicurezza devo prendere?

Non toccare la punta calda. Utilizzare la stazione lontano da materiali combustibili. Spegnere dopo l'uso. Attendere il raffreddamento prima di cambiare la punta.

Cosa fare se il display LED è anomalo?

Spegnere la stazione, scollegarla e ricollegarla dopo qualche minuto. Se il problema persiste, contattare il supporto Vevor.

Come sostituire l'elemento riscaldante?

Scollegare la stazione. Aprire l'impugnatura (secondo le istruzioni). Sostituire l'elemento ceramico PTC. Attenzione: intervento delicato, contattare il supporto se necessario.

Dove trovare pezzi di ricambio?

I pezzi di ricambio sono disponibili sul sito Vevor o contattando il loro supporto tecnico tramite www.vevor.com/support.

MANUALE UTENTE AE960D Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

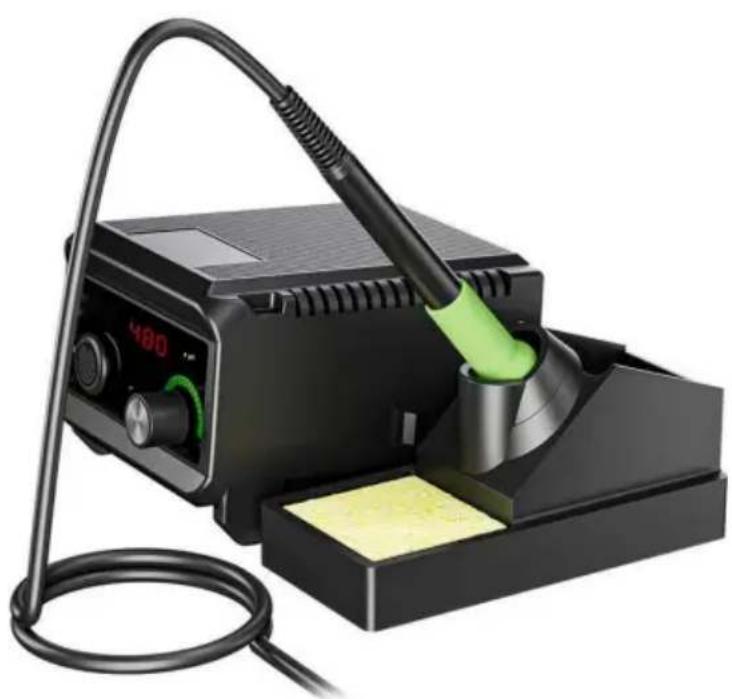

STAZIONE DI SALDATURA FAI DA TE

MODELLO: AE960D

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili rispetto ai principali marchi e non significa

necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi

se stai effettivamente risparmiando la metà rispetto ai principali marchi.

VEVOR®

TOUGH TOOLS, HALF PRICE

STAZIONE DI SALDATURA FAI DA TE

MODELLO: AE960D

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzarlo. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul loro prodotto.

SPECIFICHE

Modello n.	Modello AE960D
Potenza totale	75 W
Tensione di uscita	25 V CA
Intervallo di temperatura	50-500 y (122-932 y)
Stabilità della temperatura	±2y(±4y) {y200y(400y)}
Impedenza punta-terra	<2y
Tensione punta-terra	<2mV
Elemento riscaldante	Riscaldatore ceramicico PTC

LISTA IMBALLAGGIO

Unità principale *1	Maniglia*1	Supporto in ferro*1
Punte per saldatura*5	Pinzetta *1	Pompa dissaldante*1
Lana di ottone con scatola*1	Spugna*1
Filò per saldatura da 10 g (senza piombo) *1		Manuale d'uso*1

SICUREZZA E PRECAUZIONI

Le precauzioni contenute nel presente manuale sono suddivise nelle seguenti [Avvertenze] e [Attenzione].

Attenzione: l'uso improprio può causare morte o gravi lesioni all'utente.

Nota: l'uso improprio può causare lesioni agli utenti o danni sostanziali agli oggetti coinvolti. Per la vostra sicurezza, vi preghiamo di attenervi scrupolosamente alle seguenti precauzioni.

AVVERTIMENTO

Quando l'alimentazione è accesa, la temperatura della punta del saldatore potrebbe raggiungere

Temperatura ambiente: da 50 a 500 °C (da 122 a 932 °F).

L'uso improprio può causare ustioni e incendi; si prega di osservare rigorosamente le seguenti precauzioni:

Non toccare la punta del saldatore o la parte metallica circostante durante l'utilizzo.

Non utilizzare in prossimità di materiali combustibili. Si deve avvertire del potenziale rischio di alte temperature.

• Spegnere l'alimentazione quando non è in uso. Prima di sostituire parti o punta, spegnere l'alimentazione e attendere che la punta del ferro si raffreddi.
• Questo apparecchio non è destinato all'uso da parte di persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, o mancanza di esperienza e conoscenza, a meno che non abbiano ricevuto supervisione o istruzione riguardante l'uso dell'apparecchio da parte di una persona responsabile della loro sicurezza.
• I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.
• Se il cavo di alimentazione è danneggiato, rivolgersi al produttore o al suo agente di assistenza o a personale qualificato simile per ripararlo, in modo da evitare lesioni personali o danni al prodotto.
• Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza, se hanno ricevuto supervisione o istruzione sull'uso sicuro dell'apparecchio e comprendono i pericoli coinvolti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere effettuate da bambini senza supervisione.

UTILIZZO DEL METODO (AE960D)

1. Istruzioni per il funzionamento e la visualizzazione

Pannello di visualizzazione:

Segmento LED: display digitale

Indicatore: indica lo stato del riscaldatore (luce accesa/spenta significa accensione/spegnimento)

Tasto funzione: operazione di funzione (premere non più di 1 secondo significa pressione breve, premere più

di 1 secondo significa pressione lunga)

Manopola: per regolare la temperatura

Foro di calibrazione: per calibrare la temperatura.

2. Accendere l'interruttore di alimentazione

Accendere l'interruttore di alimentazione. Il LED si accenderà e visualizzerà "888" per 1 secondo,

seguito dall'unità di temperatura "--C" o "--F" per 1 secondo. Se la funzione standby

è abilitata, verrà visualizzato "SLP" per 1 secondo. Verrà quindi visualizzato il

Impostare la temperatura per 1,5 secondi, seguita alla temperatura effettiva attuale.

Una volta che la temperatura si stabilizza, il LED indicatore di alimentazione dell'elemento riscaldante si accenderà

inizia a lampeggiare.

MANUTENZIONE

Per rendere questo prodotto durevole, si prega di sottoporlo a manutenzione regolarmente. La durata di vita di questo prodotto dipende dalla temperatura utilizzata, dalla qualità del filo di saldatura e dalla pasta saldante, dalla frequenza di utilizzo, ecc. Si prega di ripararlo e mantenerlo in base alle condizioni specifiche di utilizzo.

Attenzione: prestare molta attenzione quando la stazione di saldatura è in uso ad alta

temperatura, spegnere l'apparecchio e staccare la spina dopo l'uso.

Manutenzione della punta del saldatore

1. Impostare la temperatura a 250 °C (480 °F).
2. Dopo che la temperatura si è stabilizzata, pulire la punta del saldatore con una lana di ottone e controllare le condizioni.
3. Se è attaccato dell'ossido nero, applicare una nuova saldatura (incluso il flusso) e pulire ripetutamente con una lana d'ottone finché non è pulito, quindi applicare un po' di nuova saldatura.
4. Se la punta del saldatore è deformata, perforata o usurata,

sostituirla con una nuova.

PUNTE PER SALDATURA SERIE T900M (AE960D)

(Per maggiori informazioni sui suggerimenti per la saldatura contattateci)

Informazioni FCC

ATTENZIONE: cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare il diritto dell'utente a utilizzare l'apparecchiatura!

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle seguenti due condizioni: 1) Questo prodotto può causare interferenze dannose.

2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese quelle che potrebbero causare un funzionamento indesiderato.

ATTENZIONE: cambiamenti o modifiche al prodotto non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare l'autorizzazione dell'utente a utilizzare il prodotto.

Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e, se non installato e utilizzato in conformità alle istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare installazione. Se questo prodotto causa

interferenze dannose alla ricezione radiofonica o televisiva, che possono essere determinate spegnendo e riaccendendo il prodotto, si incoraggia l'utente a provare a correggere l'interferenza mediante una o più delle seguenti misure.

Riorientare o riposizionare l'antenna ricevente. - Aumentare la distanza tra il prodotto e il ricevitore. - Collegare il prodotto a una presa di corrente su un circuito diverso da quello a cui è collegato il ricevitore. - Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/UE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede una raccolta separata dei rifiuti nell'Unione Europea. Ciò vale per il prodotto e tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di dispositivi elettrici ed elettronici.

Produttore: Shanghaixuminmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
