AE988D - Stazione di saldatura Vevor - Manuale utente e istruzioni gratuiti

Modello	AE988D
Marca	Vevor
Tipo di prodotto	Stazione di saldatura intelligente
Potenza totale	70 W
Tensione di uscita	25 VCA
Intervallo di temperatura	da 50 a 500 °C (da 122 a 932 °F)
Stabilità della temperatura	±2 °C (±3.6 °F) a 200 °C (400 °F)
Impedenza punta a terra	< 2 Ω
Tensione punta a terra	< 2 mV
Elemento riscaldante	Elemento riscaldante in ceramica PTC
Display	Segmento LED numerico
Regolazione della temperatura	Tramite manopola
Funzioni speciali	Standby, sospensione, blocco temperatura, conversione °C/°F, regolazione luminosità
Contenuto della confezione	Unità principale, impugnatura, supporto saldatore, 5 punte, pinzette, pompa dissaldante, lana d'ottone con scatola, spugna, filo per saldatura 10 g (senza piombo), manuale
Sicurezza	Conformità FCC parte 15, protezione contro il surriscaldamento, fusibile
Manutenzione	Pulizia regolare della punta con lana d'ottone, stagnatura, sostituzione punta
Punte compatibili	Serie T900M (diverse forme: 1, B, K, 1.2D, ecc.)
Alimentazione	Rete (cavo di alimentazione incluso)
Dimensioni (circa)	Non specificato, standard di stazione
Peso (circa)	Circa 1,5 kg (con accessori)

Domande frequenti - AE988D Vevor

Come regolare la temperatura sulla stazione AE988D?

Ruotare la manopola situata sul pannello frontale. L'intervallo di temperatura è da 50 a 500 °C (da 122 a 932 °F). Il display LED indica la temperatura effettiva una volta stabilizzata.

Come attivare o disattivare la funzione standby?

Tenere premuto il tasto funzione finché il display mostra l'impostazione corrente (ON/OFF). Ruotare la manopola per selezionare ON o OFF, quindi premere nuovamente il tasto o attendere 10 secondi per salvare.

Come cambiare l'unità di temperatura (Celsius/Fahrenheit)?

Tenere premuto il tasto funzione mentre si accende l'apparecchio. Rilasciare il tasto quando il display mostra l'unità desiderata. La conversione è istantanea.

Cosa fare se il display mostra 'SE' o 'HE'?

Questi codici indicano un errore del sensore o del riscaldamento. Verificare che il cavo dell'impugnatura sia ben collegato. Se il problema persiste, il sensore o l'elemento riscaldante potrebbe essere danneggiato e deve essere sostituito.

Come pulire la punta del saldatore?

Impostare la temperatura a circa 250 °C. Una volta stabile, immergere la punta nella lana d'ottone per rimuovere l'ossido. Se necessario, applicare un po' di saldatura nuova e ripetere. Evitare di grattare con oggetti duri.

Quali tipi di punte sono compatibili con l'AE988D?

La stazione utilizza punte della serie T900M. Diverse forme sono disponibili: 1, B, K, 1.2D, 1.6D, 2.4D, 3.2D, 4.6D, 6.5D, 0.8C, 3C, 5C, 6.4C. Utilizzare punte originali o compatibili.

Come calibrare la temperatura se è inaccurata?

Utilizzare il foro di calibrazione situato sul pannello (spesso accessibile con un cacciavite). Seguire le istruzioni nel manuale per regolare la temperatura utilizzando un termometro di riferimento.

La stazione non riscalda, cosa controllare?

Verificare che il cavo di alimentazione sia ben collegato e che il fusibile non sia bruciato. Assicurarsi che l'impugnatura sia correttamente collegata. Se il problema persiste, contattare il supporto Vevor.

Come utilizzare la funzione di blocco della temperatura?

Tenere premuto il tasto funzione finché il display mostra 'LOC'. Ruotare la manopola per impostare ON. Una volta bloccato, la manopola non influisce più sulla temperatura e 'LOC' viene visualizzato se si tenta di modificarla.

Dove trovare il supporto tecnico e la garanzia?

Visita www.vevor.com/support per l'assistenza tecnica e il certificato di garanzia elettronico. Puoi anche contattare il produttore tramite gli indirizzi indicati nel manuale.

MANUALE UTENTE AE988D Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

STAZIONE DI SALDATURA INTELLIGENTE

MODELLO: AE988D

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo

gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi.

VEVOR®

TOUGH TOOLS, HALF PRICE

ACCORTO

STAZIONE DI SALDATURA

MODELLO: AE988D

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzarlo. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul loro prodotto.

SPECIFICHE

Modello n.	AE988D
Potenza totale	70 W
Tensione di uscita	25 V CA
Intervallo di temperatura	50y500y(122-932y)
Stabilità della temperatura	±2y(±3,6y) { y200y(400y)}
Impedenza punta-terra	<2y
Tensione punta-terra	<2mV
Elemento riscaldante	Riscaldatore ceramicico PTC
Nota: le specifiche e l'aspetto del prodotto sono soggetti a modifiche miglioramentorawnza preavviso

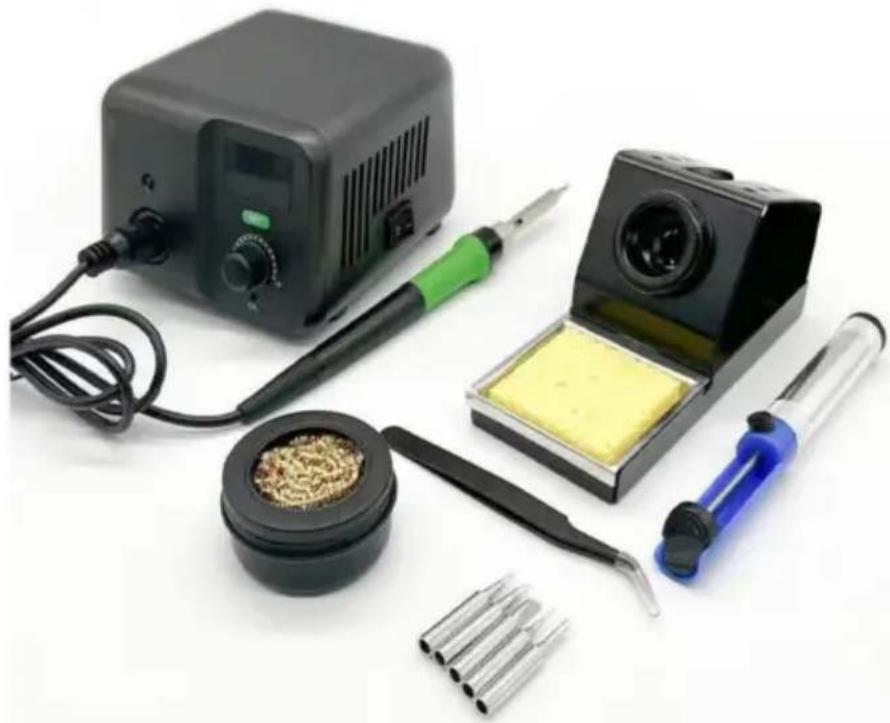

LISTA IMBALLAGGIO

Unità principale*1	Maniglia*1	Supporto in ferro*1
Punte per saldatura*5	Pinzetta *1	Pompa dissaldante*1
Lana di ottone con scatola*1	Spugna*1
10g Filo per saldatura (senza piombo)*1		Manuale d'uso*1

Sicurezza e precauzioni

Le precauzioni contenute nel presente manuale sono suddivise nelle seguenti [avvertenze] e

[attenzione]. Si prega di comprendere appieno il contenuto.

Attenzione: l'uso improprio può causare morte o gravi lesioni all'utente

Nota: l'uso improprio può causare lesioni agli utenti o danni sostanziali agli oggetti coinvolti

Per la vostra sicurezza, vi preghiamo di attenervi scrupolosamente alle seguenti precauzioni

Avvertimento

Quando l'alimentazione è accesa, la temperature della punta del saldatore potrebbe raggiungere Temperatura ambiente: da 50 a 500 °C (da 122 a 932 °F). L'uso improprio può causare usstioni e incendi, si prega di osservare rigorosamente quando segue precauzioni: ·

Non toccare la punta del saldatore o la parte metallica circostante durante l'utilizzo

• Non utilizzare in prossimità di materiali combustibili
• Informare le persone presenti del potenziale rischio causato dalle alte temperature. Spegnere l'apparecchio quando non è in uso.
• Prima di sostituire parti o la punta, spegnere l'apparecchio e attendere che la punta del ferro si raffreddi.
• Non utilizzare questo prodotto se non si ha esperienza o non si hanno sufficienti conoscenze necessarie, a meno che non si sia guidati da personale qualificato. Si prega di tenerlo fuori dalla portata dei bambini. Se il cavo di alimentazione è danneggiato, si prega di chiedere al produttore o al suo servizio di assistenza o a personale qualificato simile di ripararlo, in modo da evitare lesioni personali o danni al prodotto.

Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza, se hanno ricevuto supervisione o istruzione sull'uso sicuro dell'apparecchio e comprendono i pericoli coinvolti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere effettuate da bambini senza supervisione.

Si prega di osservare scrupolosamente le seguenti precauzioni, altrimenti si potrebbero causare lesioni o morte.

• Non utilizzare questo prodotto per lavori diversi dalla saldatura.

Non colpire con forza l'impugnatura per rimuovere lo stagno alla punta del

ferro. Non modificare questo

prodotto. Quando si sostituiscono parti, utilizzare parti originali

ATE TOOL. Non immergere il prodotto in acqua o utilizzarlo con le mani

bagnate. Scollegarlo correttamente

dopo l'uso. Durante la saldatura verrà emesso fumo, utilizzarlo in spazi aperti. Non

impegnarsi in altre azioni pericolose con questo prodotto.

Utilizzo del metodo (AE988D)

1. Istruzioni per il funzionamento e la visualizzazione

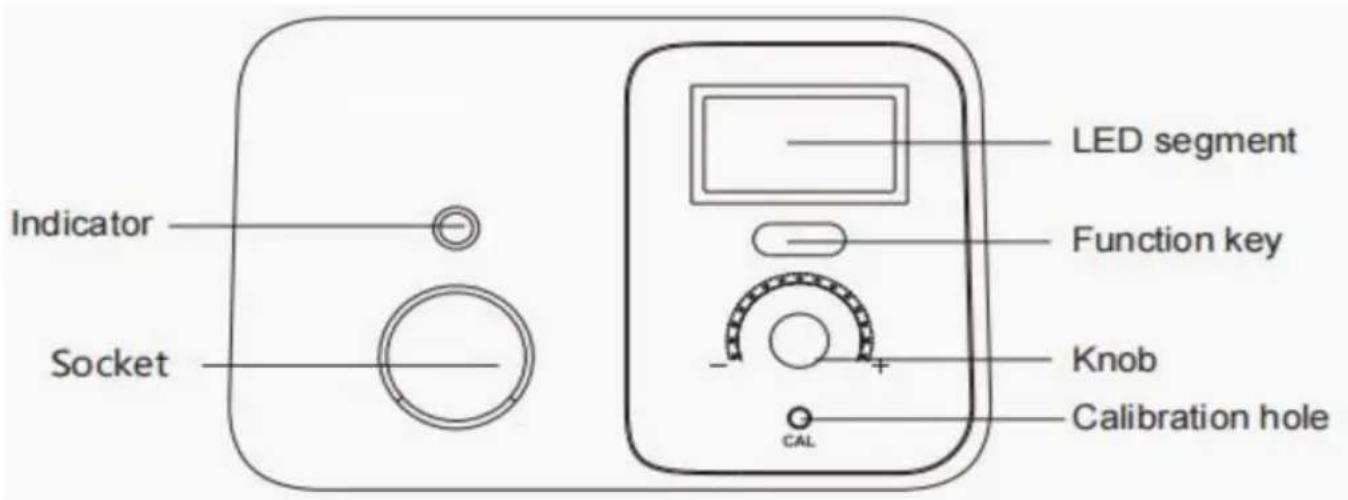

Pannello di visualizzazione:

Segmento LED: display digitale

Indicatore: indica lo stato del riscaldatore (luce accesa/spenta significa accensione/spegnimento)

Tasto funzione: operazione di funzione

Manopola: per regolare la temperatura

Foro di calibrazione: per calibrare la temperatura

2. Accendere l'interruttore di alimentazione

Dopo l'accensione, le spie luminose e i segmenti LED si illuminano.

L'indicatore si accende e il segmento LED visualizza "888" per 1 secondo, ora l'alimentazione è accesa. Poi visualizza l'unità di temperatura utilizzata in °C o °F, a seconda di quella impostata. Se la funzione standby è abilitata in quella stazione di saldatura, "SLP" verrà visualizzato per 1 secondo per indicare che la funzione standby è disponibile.

Quindi visualizza la temperatura impostata per 1,5 secondi e infine visualizza la temperatura reale in tempo reale. Quando la temperatura è stabile, l'indicatore lampeggerà.

Nota: quando non lo si utilizza, riporre il saldatore sul supporto. Se non viene utilizzato per un po', si prega di interrompere l'alimentazione.

3. Dopo l'uso

Dopo l'uso, pulire la punta del saldatore e applicare nuova lega per saldatura.

4. Conversione delle unità di temperatura

Premere prima il tasto funzione, nel frattempo accendere l'alimentazione, finché il segmento LED visualizza, rilasciare il tasto funzione, ora cambia l'unità di temperatura. Se era Fahrenheit, ora passiamo a Celsius e viceversa.

5. Regolazione della temperatura

Intervallo di temperatura

AE988D: 50-500°C (122-932°F)

Temperatura regolata tramite manopola.

6. Impostazione della luminosità dello schermo

1) Tenere premuto il tasto funzione finché sullo schermo non viene visualizzata l'impostazione della luminosità. 2) Visualizza il livello di luminosità attuale del display digitale. 3) Regola il livello di luminosità tramite la manopola: marcia 1-6. 4) Premere il tasto funzione o attendere 10 secondi per salvare automaticamente per completare l'operazione.

7. Funzioni di standby e sospensione

Funzione standby attivata e disattivata:

1) Premere e tenere premuto il tasto funzione fino a quando l'impostazione viene visualizzata sul segmento LED per entrare nella modalità di accensione/spegnimento della funzione standby. 2) Viene visualizzata l'impostazione corrente. 3) ON o OFF.

Regolare tramite manopola per attivare/disattivare la funzione standby e sleep. 4) Premere il tasto funzione o attendere 10 secondi per salvare automaticamente e completare l'operazione.

Funzione standby

1) Quando la funzione standby è attivata, la stazione di saldatura entrerà in modalità standby dopo 10 minuti di inutilizzo. 2) In modalità standby, il segmento LED visualizza (482°C) e la temperatura scende a 250°C.

3) Quando viene rilevata un'operazione, come l'utilizzo del saldatore, la regolazione della manopola o la pressione del tasto funzione, si tornerà alla modalità di lavoro. 4) In modalità standby, se non viene rilevata alcuna ulteriore operazione per 10 minuti, si entra in modalità sospensione.

Funzione sonno:

1) Una breve pressione del tasto funzione o una pressione prolungata in modalità standby fanno entrare in modalità sospensione. 2) Quando si entra in modalità sospensione, sullo schermo viene visualizzato [indicazione] e il riscaldamento è spento.

3) Premere il tasto funzione per tornare alla normale modalità di riscaldamento.

8. Funzione di blocco della temperatura:

Funzione di blocco della temperatura attivata e disattivata:

1) Ruotando la manopola si regola la temperatura da impostare. 2) Premere a lungo il tasto funzione fino a quando 3) viene visualizzato.

Ora viene visualizzato sul segmento LED ON OFF. 4) Ruotare la manopola per impostare la funzione di blocco su ON o OFF. 5) Premere il tasto funzione o attendere 10 secondi per salvare automaticamente e completare l'operazione. 6) Quando la temperatura è bloccata, la regolazione della manopola non modifica l'impostazione della temperatura; verrà visualizzato per 1 secondo per mostrare la temperatura attuale bloccata.

Manutenzione

Per rendere durevole il prodotto, si prega di sottoporlo a manutenzione regolarmente. La durata di vita del prodotto dipende dalla temperatura utilizzata, dalla qualità del filo di saldatura e dalla saldatura incollare, dalla frequenza di utilizzo, ecc. Si prega di ripararlo e mantenerlo in base alle condizioni specifiche di utilizzo.

Avvertimento

Si prega di prestare molta attenzione quando la stazione di saldatura è in uso ad alta temperature, interrompere l'alimentazione e scollegare il cavo di alimentazione dopo l'uso.

Manutenzione della punta del saldatore

1. Impostare la temperatura a 250 °C (480 °F).
2. Dopo che la temperatura si è stabilizzata, pulire la punta del saldatore con una lana di ottone e controllare le condizioni.
3. Se è attaccato dell'ossido nero, applicare una nuova saldatura (incluso il flusso) e pulire ripetutamente con una lana d'ottone finché non è pulito, quindi applicare un po' di nuova saldatura.
4. Se la punta del saldatore è deformata, perforata o usurata, sostituirla con una nuova.

Punte per saldatura serie T900M (AE988D) 900M-T-1

900M-T-B

900M-T-K

900M-T-1.2D

900M-T-1.6D

900M-T-2.4D

900M-T-3.2D

900M-T-4.6D

900M-T-6.5D

900M-T-0.8C

900M-T-3C

900M-T-5C

900M-T-6.4C

(Per maggiori informazioni sui suggerimenti per la saldatura, contattateci)

Guida alla risoluzione dei problemi

Avvertimento

• Quando si controllano o si sostuiscono parti, assicurarsi di staccare la spina di alimentazione per evitare scosse elettriche. • Se il cavo di alimentazione è danneggiato, deve essere inviato al produttore, al negozio dell'agenzia o al personale di manutenzione con la stessa qualifica per la riparazione per evitare incidenti

Fallimento fenomeno	Esame	Metodo di negotiazione
Non funziona dove che l'alimentazione è SU	Controllare se il cavo di alimentazione è buono o se la spina si staccà	Collegare bene l'alimentatore
	Il fusabile è OK?	Scopire la causa del danno al fusabile: 1. Cortocircuito all'interno del stazione. 2. All'interno della maniglia, il la molla potrebbe incontrare l'elemento riscaldante. 3. Controllare se il pin di
		l'elemento riscaldante è attorcigliato o cortocircuito. Anche se la causa è sconosciuto, si prega di sostuire il fusabile. Se il fusabile si brucia di nuovo, si prega di restituire la maniglia con il unità principale per la manutenzione.
Il displayotta "SE"	Se il cavo della maniglia è ben collegato con l'unità principale	Ricollegato
	Se il filo si collega a la maniglia è rota	In tal caso, sostituiscilo con un nuova maniglia
	Se il riscaldatore è danneggiato (la resistenza del filo blu deve essere inferiore a 100 y a temperature ambiente).	Se danneggiato, sostuire il riscaldatore
Il displayotta "HE"	Se il filo si collega a la maniglia è rota	In tal caso, sostituiscilo con un nuova maniglia
	Se il riscaldatore è danneggiato (resistenza del filo rosso) deve essere inferiore a 100 y a temperature ambiente temperature)	Se danneggiato, sostuire il stufa
Il riscaldamento della Punta del ferro è accesso e via	Se il filo si collega a la maniglia è rota	In tal caso, sostituiscilo con un nuova maniglia
Il saldatore non arrivare alla Punta di ferro	Controllare se la temperature della punta del ferro è troppo alta	Regolare la temperature corretta
	Controllare se c'è ossido su la punta	Pulisci l'ossido con un ottone lana
La temperature della Punta del ferro è troppo Bassa	Controllare se c'è ossido su Pulisci l'ossido la punta	con un ottone lana
	Se la temperature è corretta	Regolare la temperature corretta
La punta di ferro non andrà bene	Se c'è ossido all'interno della punta, o punta del saldatore si espande	Cambia la punta e il riscaldatore la
	Punta non originale o punta non dello stesso tipo punte	utilizzare la punta originale di fabbrica o de lello stesso tipo
L'attuale temperatura non risso a raggiungere	La temperature è regolata correttamente?	Regolare nuovamente la temperature impostata
	Non ho eseguito la calibrazione della temperatura per molto tempo	Ricalibrare la temperature di consequenza

Informazioni FCC

ATTENZIONE: cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare il diritto dell'utente a utilizzare l'apparecchiatura!

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle seguenti due condizioni:

1) Questo prodotto può causare interferenze dannose. 2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese quelle che potrebbero causare un funzionamento indesiderato.

ATTENZIONE: cambiamenti o modifiche al prodotto non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare l'autorizzazione dell'utente a utilizzare il prodotto.

Dispositivo digitale di Classe B conforme alla Parte 15 delle Norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un ambiente residenziale.

installazione.

Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e, se non installato e utilizzato in conformità alle istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, il che può essere determinato spegnendo e riaccendendo il prodotto, si incoraggia l'utente a provare a correggere l'interferenza mediante una o più delle seguenti misure.

spegnendo e riaccendendo il prodotto, si incoraggia l'utente a provare a correggere l'interferenza mediante una o più delle seguenti misure.

Riorientare o riposizionare l'antenna ricevente. - Aumentare la distanza tra il prodotto e il ricevitore. - Collegare il prodotto a una presa di corrente su un circuito diverso da quello a cui è collegato il ricevitore. - Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.

Produttore: Shanghaiimuxinmuyeyouxianggsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Luogo, Rancho Cucamonga, CA 91730

YH CONSULTING LIMITED. Per conto di YH Consulting

Ufficio limitato 147, Centurion House, Londra
