Modell	AE988D
Märke	Vevor
Produkttyp	Intelligent lödmaskin
Total effekt	70 W
Utspänning	25 VAC
Temperaturområde	50 till 500 °C (122 till 932 °F)
Temperaturstabilitet	±2 °C (±3.6 °F) vid 200 °C (400 °F)
Impedans spets till jord	< 2 Ω
Spänning spets till jord	< 2 mV
Värmeelement	PTC keramiskt värmeelement
Display	Digital LED-segmentdisplay
Temperaturinställning	Med roterande vred
Specialfunktioner	Viloläge, sömn, temperaturlås, °C/°F-omvandling, ljusstyrkejustering
Paketinnehåll	Huvudenhet, handtag, lödstativ, 5 spetsar, pincett, avlödningspump, mässingsull med låda, svamp, lödtråd 10 g (blyfri), manual
Säkerhet	FCC del 15-överensstämmelse, överhettningsskydd, säkring
Underhåll	Regelbunden rengöring av spetsen med mässingsull, förtenning, spetsbyte
Kompatibla spetsar	Serie T900M (olika former: 1, B, K, 1.2D, etc.)
Strömförsörjning	Nätström (strömkabel ingår)
Mått (ca.)	Ej specificerad, standard för station
Vikt (ca.)	Cirka 1,5 kg (med tillbehör)

Vanliga frågor - AE988D Vevor

Hur ställer man in temperaturen på stationen AE988D?

Vrid på det roterande vredet på frontpanelen. Temperaturområdet är 50 till 500 °C (122 till 932 °F). LED-displayen visar den verkliga temperaturen när den är stabil.

Hur aktiverar eller avaktiverar man vilolägesfunktionen?

Tryck och håll funktionsknappen intryckt tills skärmen visar aktuell inställning (ON/OFF). Vrid på vredet för att välja ON eller OFF, tryck sedan på knappen igen eller vänta 10 sekunder för att spara.

Hur byter man temperaturenhet (Celsius/Fahrenheit)?

Håll funktionsknappen intryckt medan du slår på enheten. Släpp knappen när skärmen visar önskad enhet. Omvandlingen sker omedelbart.

Vad gör man om skärmen visar 'SE' eller 'HE'?

Dessa koder indikerar ett sensor- eller värmefel. Kontrollera att handtagets kabel är ordentligt ansluten. Om problemet kvarstår kan sensorn eller värmeelementet vara skadat och måste bytas ut.

Hur rengör man lödspetsen?

Ställ in temperaturen på cirka 250 °C. När den är stabil, doppa spetsen i mässingsullen för att avlägsna oxid. Applicera vid behov lite ny lödning och upprepa. Undvik att skrapa med hårda föremål.

Vilka typer av spetsar är kompatibla med AE988D?

Stationen använder spetsar av serie T900M. Olika former finns tillgängliga: 1, B, K, 1.2D, 1.6D, 2.4D, 3.2D, 4.6D, 6.5D, 0.8C, 3C, 5C, 6.4C. Använd original eller kompatibla spetsar.

Hur kalibrerar man temperaturen om den är inexakt?

Använd kalibreringshålet på panelen (ofta tillgängligt med en skruvmejsel). Följ instruktionerna i manualen för att justera temperaturen med hjälp av en referenstermometer.

Stationen värmer inte, vad ska man kontrollera?

Kontrollera att strömkabeln är ordentligt ansluten och att säkringen inte är trasig. Se till att handtaget är korrekt anslutet. Om problemet kvarstår, kontakta Vevor-support.

Hur använder man temperaturlåsfunktionen?

Tryck och håll funktionsknappen intryckt tills skärmen visar 'LOC'. Vrid på vredet för att ställa in ON. När den är låst påverkar vredet inte temperaturen och 'LOC' visas om du försöker ändra den.

Var hittar man teknisk support och garanti?

Besök www.vevor.com/support för teknisk support och elektroniskt garantibevis. Du kan också kontakta tillverkaren via adresserna i manualen.

BRUKSANVISNING AE988D Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

SMART LÖDSTATION

MODELL: AE988D

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar endast en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att tacka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

SMART

LODSTATION

MODELL: AE988D

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig om det finns någon teknik- eller mjukvaruuppdateringar på vår produkt.

SPECIFIKATIONER

Modell nr.	AE988D
Total kraft	70W
Utpänning	25VAC
Temperaturområde	50-500 y (122-932y)
Temperaturstabilitet	±2y(±3,6y) {y200y(400y)}
Spets till jord impedans	<2y
Spets till jord spänning	<2mV
Värmeelement	PTC keramisk värmare
Obs: Specifikationer och utseende kan komma att änderas Förproduktenförbätringutan foregående meddelande

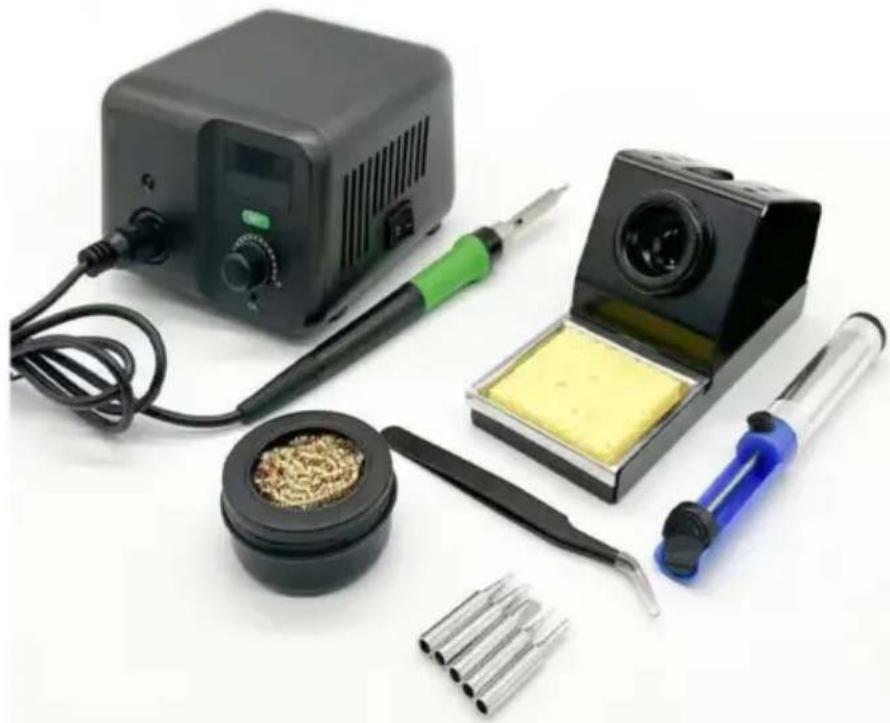

PACKLISTA

Huvudenhet*1

Handtag*1

Järnställ*1

Lödspetsar*5

Pincett*1

Avlodningspump*1

Säkerhet och försiktighetsåtgärder

Försiktighetsåtgärderna i denna handbok är uppdelade i följande [varning] och [uppmärksamhet]. Förstå innehållet till fullo.

Varning: felaktig användning kan orsaka dödsfall eller allvarlig skada på användaren

Obs: felaktig användning kan orsaka skada på användare eller betydande skada på inblandade föremål

För din egen säkerhet, följ noggrant följande försiktighetsåtgärder

Varning

När strömmen är på kan temperaturen på lõdkolvspetsen{nà upp till50 ~ 500 y(122 ~ 932y).Felaktig användning kan orsaka brännskador och brand, ∀nligen observera strikt fällanj

försiktighetsåtgärder: · Rör inte lõdkolvspetsen eller metalldelen runt den;när du använder den

• Använd den inte i närheten av brännbart material
• Informera omgivningen om den potentiella risken orsakad av hög temperatur • Stäng av strömmen när den inte används • Innan

du byter ut delar eller tippar, stäng av strömmen och vänta tills strykjärnsspetsen svalnat - Använd inte denna produkt om du är oerfaren eller inte har tillräcklig

nödvändig kunskap utan vägledning av relaterad kvalificerad personal • Förvara

den utom räckhåll för barn. Om nät sladden

är skadad, fråga tillverkaren eller dess service

agent eller liknande kvalificerad personal för att reparera den, för att undvika personskador eller skada på produkten.

Denna apparat kan användas av barn från 8 år och uppåt

personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på

erfarenhet och kunskap om de har fått handledning eller instruktion

angående användning av apparaten på ett säkert sätt och förstår farorna

inblandade. Barn får inte leka med apparaten. Rengöring och användar

underhåll får inte utföras av barn utan tillsyn.

Vänligen observera strikt följande försiktighetsåtgärder, annars kan det orsaka skador eller dödsfall.

• Använd inte denna produkt för andra arbeten än lödning - Slå

inte hårt i handtaget för att ta bort plattan på järnspetsen • Modifiera inte

produkten i vatten eller använd den med våta händer • Dra ur

kontakten ordentligt efter

användning. Rök kommer att avges under lödning, använd den i öppet utrymme.

• Delta inte i andra farliga handlingar med denna produkt.

Använd metod (AE988D)

1. Användnings- och displayinstruktioner

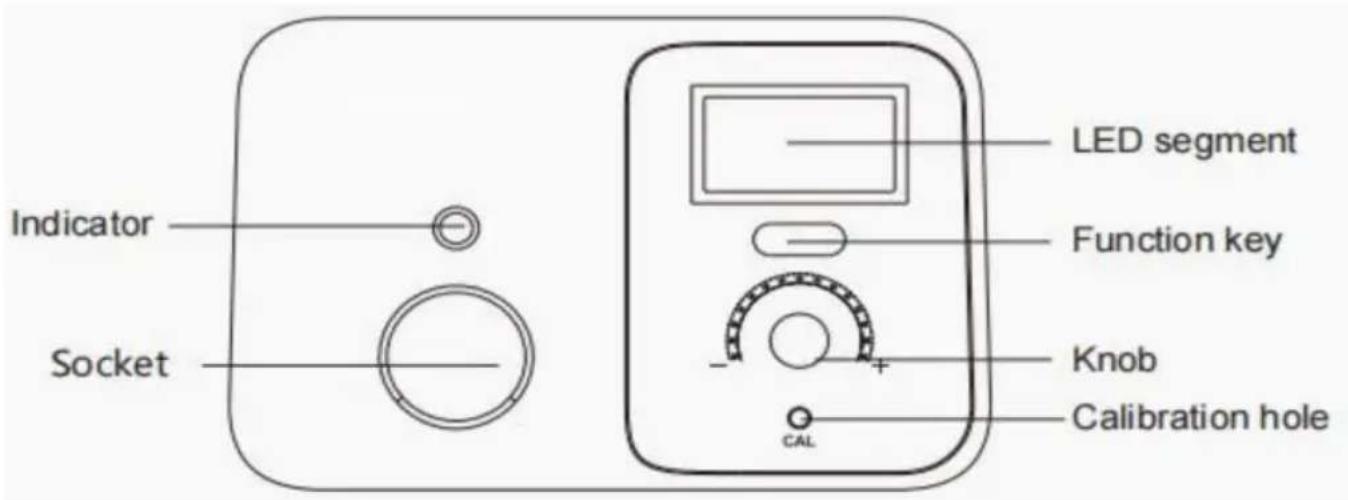

Paneldisplay:

LED-segment: digital display

Indikator: indikerar värmarens status (ljus på/av betyder ström på/av)

2. Slå på strömbrytaren

Efter påslagning tänds indikatorn och LED-segmentet visas. Efter påslagning,

indikatorn tänds och LED-segmentet visar "888" i 1 sekund, nu är strömmen på. Sedan visar den temperaturen i vilken enhet som används just nu, antingen --C eller --F.

Om standby-funktionen är aktiverad i denna laddningsstation,

kommer SLP att visas i 1 sekund för att visa att standby-funktionen är tillgänglig. Sedan visas den inställda temperaturen i 1,5 sekunder och slutligen visas den verkliga temperaturen. När temperaturen är stabil kommer indikatorn att blinka.

Obs: när den inte används, sätt lödkolven på hållaren. Om den inte ska användas, bryt strömförsörjningen.

3. Efter användning

Efter användning, rengör lödkolvspetsen och applicera nytt lod på den.

Tryck först på funktionstangenten, slå på strömmen under tiden tills LED-segmentet visar. Släpp funktionstangenten, nu ändras temperaturenheten. Om det var Fahrenheit, byt nu till Celsius och vice versa.

5. Temperaturjustering

Temperaturområde

AE988D: 50-500 °C (122-932 °F)

Temperaturen justeras med vredet.

6. Inställning av skärmens ljusstyrka

1) Tryck och håll ned funktionstangenten tills skärmen visar ljusstyrka. LED, att gå in i 2) Visa den aktuella digitala displayens ljusstyrka 3) Justera ljusstyrkan med vredet: växel 1-6. 4) Tryck på funktionstangenten eller vänta i 10 sekunder för att automatiskt spara för att slutföra miljö.

7. Standby- och vilofunktioner

Standby-funktion på och av:

1) Tryck och håll in funktionstangenten tills SLP visas på LED-segmentet för att komma in i standby-funktionen på/av-inställning: 2) Visa aktuell inställning 3) Justera

med ratten: för att slå på/stänga av standby- och vilofunktionen. 4) Tryck på funktionstangenten eller vänta i 10 sekunder för att automatiskt spara för att slutföra miljö.

Standby-funktion

1) När standby-funktionen är påslagen, går lödstationen i standby-läge efter att ha inte använts på 10 minuter. 2) I standby-läge visas LED-segmentet (482 °C). Sb och temperaturen sjunker till 250 °C

3) När någon operation upptäcks, som att använda lödkolven, justera ratten eller genom att trycka på funktionstangenten återgår den till arbetsläget. 4) I standby-läge, om ingen ytterligare funktion upptäcks under 10 minuter, kommer den att gå in i viloläge.

Sömnfunktion:

1) Att kort trycka på funktionsknappen eller längre i standby-läge kan få den att gå in i viloläge. 2) När du går in i viloläge visas skärmen UFF och värmen är avstängd.

3) Tryck på funktionsknappen för att återgå till normalt värmearbetsläge.

8. Temperaturläsningsfunktion:

Temperaturläsningsfunktion på och av:

1) Vrid på vredet för att justera temperaturen som ska ställas in. 2) Tryck länge på funktionstangenten tills visas.

3) Nu visas LED-segmentet 4) ON eller OFF

Vrid ratten för att ställa in läsningsfunktionen på 5) Tryck på eller

funktionstangenten eller vänta i 10 sekunder för att automatiskt spara för att slutföra miljö.

6) När temperaturen är låst ändras inte inställningen av att justera vredet

temperatur, visas den är låst. i 1 sekund för att visa att den aktuella temperaturen

Underhåll

För att göra denna produkt hållbar, vänligen underhåll den regelbundet. Livslängden för denna produkt beror på den använda temperaturen, kvaliteten på lodtråden och löddningen klistra, användningsfrekvens etc. Reparera och underhåll den enligt specifik användningsvillkor.

Varning

Var noga uppmärksam+när lõdstationen används på hög nivæ temperatur, slå av strömmen och dra ur nestsladden after användning.

Underhåll av lödkolvspets

1. Ställ in temperaturen på 250 °C (480 °F).
2. Efter att temperaturen är stabil, rengör lödkolvspetsen med en mässingsull och kontrollera dess skick.
3. Om svart oxid är fast på den, vänligen applicera nytt lod (inklusive flussmedel) och torka av det upprepade gånger med en mässingsull tills det är rent, applicera sedan lite nytt lod.
4. Om lödkolvsspetsen har blivit deformerad, perforerad eller utsliten, byt ut den mot en ny.

T900M-serien lödspetsar (AE988D)

900M-T-1

900M-T-1.2D 900M-T-3.2D

900M-T-0.8C

900M-T-6.4C

900M-T-B

900M-T-1.6D 900M-T-4.6D

900M-T-3C

900M-T-K

900M-T-2.4D 900M-T-6.5D

900M-T-5C

(Mer information om lödspetsar, kontakta oss)

Felsökningsguide

Varning

• När du kontROLLERer eller byter ut delar, var noga med att dra ur strömkontakten För att förhindra elektriska stötar • Om ström^Kabeln År skadad måste den skickas till tillverkaren,agenturbutiken aller underhällspersonal med samma kvalifikationer För reparation För olyckor

Fel fenomen	Undersökning	Hanteringsmetod
Fungerar inte after att strömmen på	Kontrollera om nitsladden är bra eller om kontakten faller av	Anslut strömförsörjningen väl
	Är säkringen OK	Ta reda på orsaken till säkringsskada: 1. Kortslutting inuti station. 2. Inuti handtaget, den fjäder kanmöta värmeelementet. 3. Kontrollera om stiftet på
		värmeelementet är vridetEller kortsluten.Aven om orsaken ärokänd, byt ut säkringen. Omsäkringen brinner utigen,snällareturnera handtaget medhuvudenhet För underhäll.
En en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en (en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en En En En En En En En En En En En En En En En En En En En En En En En En En En En En En En En En En En En En En En En En En En En En En En En En En En EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN En En En En En En En En En En En En En En En En En En En En En En En En En En En En En En En En En En En En En En En En En En En En En En En En En en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en
En en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en en EN EN En EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN En EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN En En En EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN En En EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN En En EN En EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN En EN En EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN En EN EN En EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN IN EN IN EN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN EN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN In IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN In IN In IN In IN In IN In IN In IN In IN In IN In IN In IN In IN In IN In IN In IN In IN In IN In IN In IN In IN In IN In IN In IN In IN In IN In IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN IN In IN in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in In In In In In In In In In In In In In In In In In In In In In In In In In In In In In In In In In In In In In In In In In In In In In In In In In In in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in In in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in in Inn
Järnspetsen kommer inte att passa	Om det finns oxid inuti spetsen, eller spets expanderar	Byt spets och värmaren lõdkolv
	Inte original spets aller inte samma typ spets	använd original fabriksspets aller samma typ spets
Den faktiska temperatur kan inte på	Är temperaten rätt inställd	Justera den inställda temperaturen igen
	Har inte gjort temperaturkalibrering på länger	Kalibrera om temperaturen därefter

FCC-information

FÖRSIKTIGHET: Ändringar eller modifieringar som inte uttryckligen godkänts av den part

som ansvarar för efterlevnaden kan upphäva användarens behörighet att använda utrustningen!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor: 1) Denna produkt kan orsaka skadliga

störningar.

2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

VARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av den part som är ansvarig för efterlevnaden kan upphäva användarens behörighet att använda produkten.

Obs: Denna produkt har testats och befunnits överensstämma med gränserna för en klass

B digital enhet i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot skadlig störning i bostäder installation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna kan den orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för att störningar inte kommer att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas av

stänger av och sätter på produkten, uppmanas användaren att försöka korrigera störningen av en eller flera av följande åtgärder.

• Rikta om eller flytta mottagningsantennen.
• Öka avståndet mellan produkten och mottagaren.
• Anslut produkten till ett uttag på en annan krets än den till vilken mottagaren är ansluten.
• Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp

Tillverkare: Shanghaiixinmuyeyouxianggsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Teknisk support och e-garanticertifikat www.vevor.com/support
