Caractéristiques techniques	Scie à ruban Vevor HBS250, puissance de 250W, vitesse de coupe réglable, capacité de coupe de 250 mm de hauteur et 300 mm de largeur.
Utilisation	Idéale pour le découpage de bois, plastique et matériaux similaires, convient pour les travaux de bricolage et d'atelier.
Maintenance et réparation	Vérifier régulièrement la tension de la lame, lubrifier les pièces mobiles et nettoyer les résidus de coupe pour assurer un fonctionnement optimal.
Sécurité	Utiliser des lunettes de protection et des gants, s'assurer que la machine est débranchée lors du changement de lame, respecter les consignes de sécurité fournies dans le manuel.
Informations générales	Poids de la machine : 30 kg, dimensions : 800 x 500 x 1200 mm, garantie de 2 ans, service après-vente disponible.

FOIRE AUX QUESTIONS - HBS250 Vevor

Comment assembler la scie Vevor HBS250 ?

Pour assembler la scie Vevor HBS250, consultez le manuel d'instructions fourni dans l'emballage. Assurez-vous de suivre les étapes dans l'ordre et de vérifier que toutes les pièces sont présentes avant de commencer l'assemblage.

Quelle est la profondeur de coupe maximale de la Vevor HBS250 ?

La profondeur de coupe maximale de la scie Vevor HBS250 est de 80 mm.

Comment changer la lame de la scie Vevor HBS250 ?

Pour changer la lame, débranchez la scie, puis utilisez la clé fournie pour desserrer le boulon de la lame. Retirez la lame usagée et remplacez-la par une nouvelle lame, puis resserrez le boulon.

Quel type de lubrifiant dois-je utiliser avec la scie Vevor HBS250 ?

Utilisez un lubrifiant de type huile de machine pour assurer le bon fonctionnement de la scie. Appliquez-le régulièrement sur les pièces mobiles.

Que faire si la scie Vevor HBS250 ne démarre pas ?

Vérifiez que la scie est correctement branchée et que la prise fonctionne. Assurez-vous également que le bouton d'alimentation est en position ON. Si le problème persiste, contactez le service client.

Puis-je utiliser la scie Vevor HBS250 pour couper des matériaux durs comme le métal ?

Non, la scie Vevor HBS250 est principalement conçue pour couper du bois et des matériaux similaires. Pour le métal, utilisez des outils adaptés.

Comment nettoyer ma scie Vevor HBS250 après utilisation ?

Après utilisation, débranchez la scie et utilisez un chiffon sec pour enlever les débris et la poussière. Évitez d'utiliser de l'eau ou des nettoyants liquides.

Quelle est la garantie de la scie Vevor HBS250 ?

La scie Vevor HBS250 est généralement couverte par une garantie de 2 ans. Consultez le manuel d'utilisateur pour les détails spécifiques sur la garantie.

Comment régler la vitesse de coupe sur la Vevor HBS250 ?

La scie Vevor HBS250 est équipée d'un variateur de vitesse. Tournez le bouton de réglage pour ajuster la vitesse en fonction du matériau que vous coupez.

Y a-t-il des accessoires recommandés pour la scie Vevor HBS250 ?

Il est recommandé d'utiliser des lames de qualité compatibles avec la Vevor HBS250. Consultez le manuel pour des recommandations spécifiques sur les accessoires.

MODE D'EMPLOI HBS250 Vevor

Technique Certificat d'assistance et de garantie électronique www.vevor.com/support

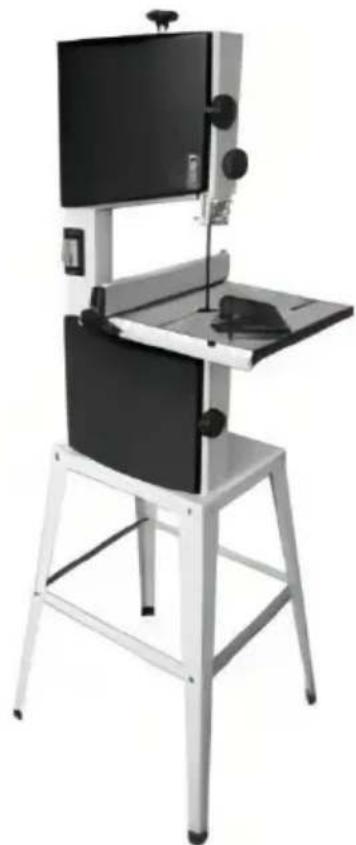

SCIE À RUBAN

UTILISATEUR MANUEL

MODÈLE : HBS250

Nous continuons à nous engager à vous fournir des outils compétitifs prix. "Sauvegarder Moitié", "Moitié Prix" ou toute autre expression similaire utilisée par nous seulement représente un estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux principaux grandes marques et ne fait pas nécessairement signifie couvrir tous catégories des outils proposés par nous. Toi sont nous vous rappelons de bien vouloir vérifier attentivement lorsque vous êtes passer une commande avec nous si tu sont en fait, je sauve la moitié par rapport aux plus grandes marques.

MODÈLE : HBS 250

S'il te plaît Lire Premier! 2

Sécurité ....4

Transport....12

Machine Détails.... 13

Mise en service initiale....19

Opération 21

Entretien et maintenance 25

Réparations ......2 9

Protection de l'environnement ....2 9

Guide de dépannage 30

Spécifications techniques ....3 1

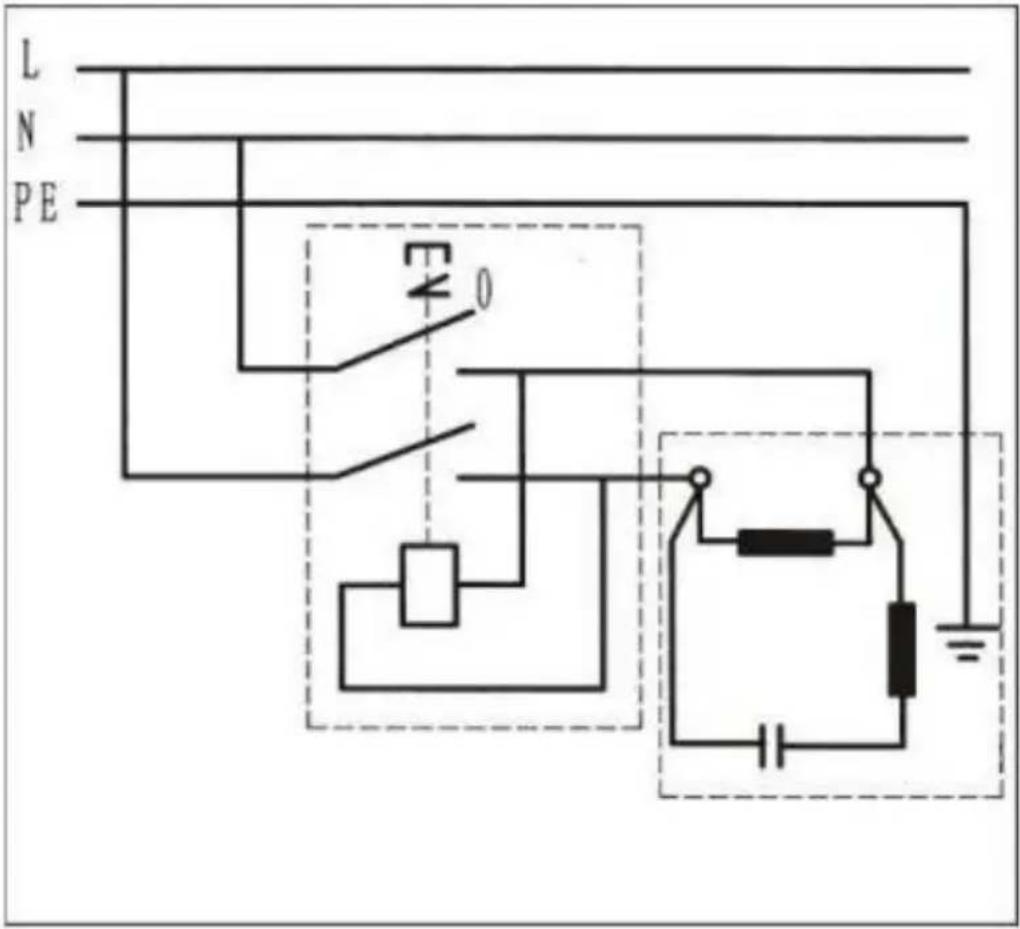

Schéma de câblage électrique ....3 2

Vue éclatée et Partie Liste....3 3

PLEASE READ FIRST!

Ces opérations les instructions ont a été écrit pour le faire plus facile pour toi, l'utilisateur, pour apprendre à utiliser ceci machine et à faire donc en toute sécurité. Ces les instructions devraient être utilisé comme suit :

• Lisez ces instructions avant utilisation. Portez une attention particulière à la sécurité information.
• Ces opérations instructions sont destiné à les personnes avec basique connaissances techniques concernant le fonctionnement d'un machine comme cet outil électrique ou des outils électriques similaires. Inexpérimenté les personnes sont fortement

conseillé de demander conseil et orientation compétents auprès d'un expert expérimenté personne avant d'utiliser ceci machine.

erM, garde tous documents fourni avec ce machine pour le futur référence.

• Ceci machine doit pas être vendu ou prêté à quelqu'un sinon sans être accompagné par tous documents de la machine fournis avec celle-ci.
• Le le fabricant suppose Non responsabilité pour tout dommages causés par négligence de ces instructions d'utilisation.

Informations contenues dans ces instructions est marqué comme sous:

	Avertissement - Pour réduire la risque de blessure, utilisateur doit lire instructions Lisez attentivement le manuel.
~	Courant alternatif
	Ce symbole, placé avant la sécurité de l'EA commentaire, indique un gentil de précaution, avertissement ou danger. Ignorer cet avertissement peut conduire à une accident. Pour réduire la risque de blessure, d'incendie ou électrocution, s'il te plaît suivez toujours le recommandation affichée ci-dessous .
	Danger! Risque de dommages personnels blessures ou dommages environnementaux ! Risque de électrique choc! Risque de dommages personnels blessure par électrique choc!
	Enchevêtrement danger! Risque de dommages personnels blessure par corps des pièces ou des vêtements en train d'être dessiné dans scie rotative lame.
	Prudence! Risque matériel dommage.
	Remarque : supplémentaire information.
	Avertissement- Assurez-vous de porter des protections auditives lorsqu'en utilisant ce produit.

Avertissement- Assurez-vous de porter des lunettes protecteurs lorsque en utilisant ceci produit.

Avertissement- Assurez-vous de porter des gants lorsque en utilisant ceci produit.

Informations sur l'élimination : Ceci est le produit est soumis à le disposition de européen Directive 2012/ 19/ CE . Le symbole montrant un roue arrière poubelle traversée indique que le produit nécessite une séparation refuser collection dans le européen Union. Ceci s'applique à la produit et tous accessoires marqué de ce symbole. Produits marqué comme tel peut pas être jeté avec pas de déchets domestiques normaux, mais doit être pris à un point de collecte pour le recyclage des appareils électriques et électronique appareils

SÉCURITÉ

AVERTISSEMENT: Lisez tous les avertissements de sécurité,

instructions, illustrations et spécifications fournis avec cette scie à ruban. Le non-respect de toutes les consignes instructions énumérés ci-dessous peut résulter en cas de choc électrique, d'incendie et/ou sérieux blessure

Conservez tous les avertissements et instructions pour référence ultérieure.

Général Avertissements de sécurité pour les outils électrique

Travail Zone de sécurité

• Gardez la zone de travail propre et bien éclairée. Zones encombrées ou sombres inviter accidents.
• Ne pas utiliser outils électriques dans des atmosphères explosives, telles que comme dans la présence de produits inflammables liquides, gaz ou poussières. Les outils électriques créent des étincelles que peut enflammer la poussière ou des fumées.

- Gardez les enfants et byst anders s'éloigne pendant qu'il conduit un outil électrique. Les distractions peuvent vous amener à perdre le contrôle.

Général Avertissements de sécurité pour les outils électriques – Sécurité électrique

• Les fiches des outils électriques doivent correspondre à la prise. Ne modifiez jamais la fiche de quelque façon que ce soit. N'utilisez pas d'adaptateurs avec des outils électriques reliés à la terre. Des fiches r modifiées et des prises correspondantes réduire les risques de l'électrique choc.
• Éviter contact du corps avec des surfaces mises à la terre ou reliées terre, telles que tuyaux, radiateurs, gammes et réfrigérateurs. Il existe un risque accru de l'électrique choc si votre corps est mis à la terre fondé.
• Ne pas exposer outils électriques à la pluie ou aux conditions humides. Eau entrer un outil électrique va augmente le risque de choc électrique.
• Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, ou débrancher l'outil électrique. Gardez le cordon à l'écart de la chaleu de l'huile et des bords tranchants. ou en mouvement pièces. Les cordons endommagés ou emmêlés augmentent le risque de décharge électrique choc.
• Lors de l'utilisation d'un outil électrique à l'extérieur, utilisez une rallonge corde convient pour une utilisation en extérieur. Utilisation d'un cordon adapté à un usage extérieur réduit la risque de choc électrique.
• Si vous utilisez un outil électrique dans un environnement humide emplacement est inévitable, utiliser un résiduel alimentation protégée par un dispositif à courant différentiel résiduel (RCD).Utilisation d'un RCD réduit le risque de choc électrique.

Général Avertissements de sécurité relatifs aux outils

électriques - Sécurité personnelle

- Restez vigilant, regardez ce que vous faites et utilisez des techniques de communication courantes. sens quand utiliser un outil électrique. Faire ne pas utiliser un outil électrique pendant toi sont fatigées ou l'influence de drogues, d'alcool ou de médicaments. Un moment d'inattention pendant le fonctionnement les outils électriques peuvent entraîner sérieux personnel blessure.

- Utilisez un équipement de protection individuelle. Portez toujours des lunettes protection. Un équipement de protection tel qu'un masque anti-poussière, des chaussures de sécurité antidérapantes, un casque de sécurité ou une protection auditive utilisés dans des conditions appropriées sera réduire personnel blessures.

- Empêcher tout démarrage involontaire. Assurer le changement est en position d'arrêt avant de connecter à la source d'alimentation et/ou à la batterie paquet, cueillette soulever ou transporter l'outil. Transport outils électriques avec le doigt sur l'interrupteur ou sous tension outils électriques qui ont l'interrupteur allumé invite aux accidents.

- Supprimer tout réglage clé ou clé avant de mettre en marche l'outil électrique sur. A clé ou une clé laissé attaché à un partie tournante de outil électrique peut résultat dans préjudice corporel.

- Ne vous penchez pas trop en avant. Gardez une bonne position et un bon équilibre. à tous fois. Cela permet un meilleur contrôle de l' outil électrique dans inattendu situations.

- Habillez-vous correctement. Ne portez pas de vêtements amples ou bijoux. Gardez vos cheveux et les vêtements à l'écart des mouvement pièces. Vêtements amples, bijoux ou longs les cheveux peuvent être attrapé dans mobile parties.

- Si des dispositifs sont prévus pour le raccordement de l'extraction de poussière et installations de collecte, assurez-vous qu'elles sont connectées et correctement utilisé. L'utilisation d'un collecteur de poussière peut réduire les risques liés à la poussière.

- Ne laissez pas la familiarité acquise par des fréquentes utilisation d'outils vous permet àvenir complaisant et ignorer les principes de sécurité des outils. Une action imprudente peut entraîner de graves blessure en une fraction de seconde.

Outil électrique Utiliser et Soins

• a) Ne forcez pas l' outil électrique. Utilisez le bon outil électrique pour votre application. L'outil électrique approprié fera l'affaire travail meilleur et plus sûr à le taux pour lequel il a été conçu.
• Ne pas utilisez l'outil électrique si l'interrupteur fait pas tourner sur et désactivé. N'importe lequel d'util électrique qui ne peut pas être contrôlé avec l'interrupteur est dangereux et doit être réparé.
• Débranchez la fiche de la source d'alimentation et/ou retirer le bloc-batterie, s'il est amovible, de l'outil électrique avant faire n'importe qu réglages, le changement d'accessoires ou le stockage des outils électriques. De telles mesures de sécurité préventives réduisent le risque de démarrage de l'appareil. outil électrique accidentellement.
• Magasin inactif outils électriques hors de portée des enfants et faire p permettre personnes qui ne connaissent pas l'outil électrique ou ces instructions à fonctionner l' outil électrique. Les outils électriques sont dangereux entre les mains de non formé utilisateurs.
• Maintenir outils électriques et accessoires. Vérifiez le mauvais alignement ou le blocage des éléments mobiles pièces, bris de pièces toute autre condition qui peut affecter le fonctionnement des outils électriques. S'il est endommagé, faites réparer l'outil électrique avant utilisation. De nombreux accidents sont causés par une mauvaise maintenu outils électriques.
• Gardez les outils de coupe bien aiguisés et propres. Des outils de co correctement entretenus outil s avec les bords tranchants sont moins probables à lier et sont Plus facile à contrôle.
• Utilisez l'outil électrique, les accessoires et les embouts d'outils, etc. conformément àces instructions, en tenant compte des conditions de travail et du travail à effectuer. Utilisation de l'outil électrique pour des opérations différentes de ceux prévu pourrait aboutir à un situation dangereuse.
• Gardez les poignées et les surfaces de préhension sèches, propres et exemptes de huile et de la graisse. Les poignées glissantes et les surfaces de préhension ne ne pas permettre manipulation et contrôle sûrs de l'outil i n situations inattendues.

Service

- Faites entretenir votre outil électrique par un qualifié réparateur en utilisant uniquement des pièces de rechange identiques. Cela garantira la sécurité de pouvoir l'outil est maintenu.

1. Conditions spécifiées de Utiliser

- Le la machine est adaptée à la coupe du bois, des dérivés du bois matériaux et plastiques. Ne coupez pas les pièces rondes transversalement à c'est axe longitudinal sans approprié gabarits ou montages. Le la lame de scie rotative pourrait faire tourner le pièce à usiner. Lors du sciage de matériaux minces, posez-les sur le bord, un guide doit être utilisé pour un soutien ferme.

- Toute autre utilisation est pas comme spécifié. Le fabricant est pas responsable de n'importe lequel dommages causés par indéterminé utiliser.

- Modification de la machine ou utilisation de pièces pas approuvé par le Le fabricant de l'équipement peut causer des dommages imprévisibles !

2. Sécurité générale Information

- Lorsque vous utilisez cet outil, respectez les consignes de sécurité suivantes, exclure le risque de blessures corporelles ou matérielles dommage. S'il vous plaît aussi observer les consignes de sécurité spéciales dans le respectif chapitres.

- Le cas échéant, suivre les directives légales ou les réglementations en matière de prévention des accidents relatives à l'utilisation de groupe scies.

Général dangers!

- Gardez votre espace de travail bien rangé Un espace de travail en désordre favorise les accidents.

- Soyez vigilant. Sachez ce que vous faites. Mettez-vous au travail avec raison. ne pas utiliser l'outil pendant sous l'influence de drogues, d'alcool ou de médicaments. Tenez compte des conditions environnementales : maintenez la zone de travail bien éclairée.

- Évitez les positions corporelles défavorables. Assurez une assise ferm et maintenez ton équilibre à tout moment. Lorsque vous travaillez sur des stocks longs utiliser convenablement prend en charge. Faire ne pas utiliser l'outil à proximité de produits inflammables liquides ou gaz.

- La scie ne doit être démarrée et utilisée que par personnes familier avec scies à ruban et qui sont à tout moment conscients des dangers associé à la fonctionnement d'un tel outil.

- Gardez les spectateurs, en particulier les enfants, hors de la zone de danger. sous 18 ans doivent utilisez cet outil uniquement dans le cours de le formation professionnelle, sous la supervision d'un instructeur.

- Faire pas permettre à d'autres personnes de toucher l'outil ou l'appareil câble pendant il est en cours d'exécution.

- Faire ne pas surcharger l'outil "C utilisez-le uniquement dans le performance gamme il a été conçu pour (voir « Spécifications techniques »).

Danger ! Risque de Électrique Choc !

- Faire ne pas exposer l'outil à la pluie.

- Ne pas fonctionner outil dans humide ou humide environnement.

- Évitez tout contact corporel avec des objets reliés à la terre tels que radiateurs, tuyaux, cuisinières, réfrigérateurs lors de l'utilisation de cet outil.

- Faire pas utiliser le câble d'alimentation à n'importe quelle fin il est pas destiné à.

Risque de dommages personnels blessure et écrasement par

en mouvement parties!

- Faire ne pas utiliser l'outil sans gardes installés.

- Toujours maintenir une distance suffisante par rapport à la scie à ruban lame. Utiliser convenablement aides à l'alimentation si nécessaire.

• Gardez une distance suffisante pour entraîner les composants lors de utilisation de cet outil'essayez pas d'arrêter la lame de la scie à rubar par pousser la pièce contre c'est côté.
• Assurez-vous que l'outil est débranché de l'alimentation électrique avan entretien. Assurez-vous que lors de la mise sous tension (par exemple après un entretien), aucun outil ni aucune pièce détachée ne reste allumé ou dans l'outil.
• Coupez l'alimentation si l'outil est pas utilisé.

Risque de coupure, même avec l' outil de coupe à une arr Portez des gants lors du changement des outils de coupe.

Risque de rebond (pièce à usiner) est attrapé par le scie à ruban lame et jeté contre le opérateur )!

• Faire ne pas coincer les pièces.
• Couper des pièces minces ou à parois minces uniquement avec des dents fines scie lames.Utilisez toujours scie à ruban tranchante lames.
• En cas de doute, vérifiez que la pièce ne contient pas de corps étrangers (par exemple des clous ou des vis).
• Coupez uniquement des stocks de dimensions qui permettent une utilisation sûre et sécurisée. tenant pendant coupe. Ne coupez jamais plusieurs pièces en même temps et ne les regroupez pas non plus contenant plusieurs individus pièces. Risque de blessures corporelles si individuel les morceaux sont attrapés par le scie à ruban lame incontrôlable.

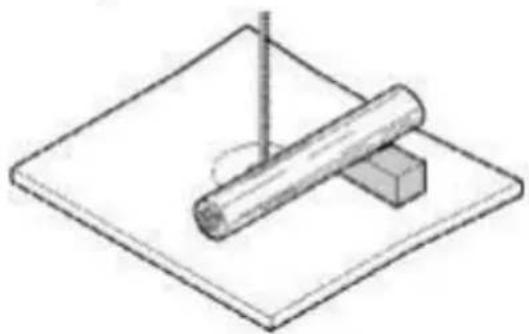

• Lors de la coupe stock rond, utilisez un gabarit approprié pour empêcher la pièce de tournant.

Enchevêtrement danger !

Assurez-vous qu'aucune partie du corps ou vêtements peut être attrapé et dessiné dans par des composants rotatifs (non cravates, pas de vêtement amples ; contenir des vêtements longs cheveux avec filet à cheveux ).

Ne coupez jamais de pièces contenant les éléments suivants matériels: -Cordes

-Cordes

-Cordons

-Câbles -

Fils

Risque généré par un manque de personnel protection age!

• Porter des écouteurs protection.
• Porter des vêtements de sécurité lunettes.
• Poussière d'usure masque.
• Portez des vêtements de travail adaptés.
• Lorsque vous travaillez à l'extérieur, portez antidérapant les chaussures sont recommandé.

Risque de blessure par j'inhale de la poussière de bois !

La poussière de certaines essences de bois (érable, hêtre, frêne) peut provoquer le cancer en cas d'inhalation : travaillez uniquement avec un dépoussièreur adapté relié à la scie.

Danger généré par la modification de la machine, ou utilise

pièces non testées et approuvées par le fabricant de l'équipement

Assemblez l'outil en stricte conformité avec ces instructions. Utilisez uniquement pièces approuvées par le fabricant de l'équipement. Utilisez uniquement des outils (scie à ruban lames) conformes à EN 847-1:1997.

Faire ne change rien parties.

Danger généré par l'outil défauts!

- Conserver l'outil et les accessoires en bon état réparation. Respectez les instructions d'entretien. Vérifiez que l'outil n'est pas endommagé avant toute utiliser:

- Avant d'utiliser l'outil, tous les dispositifs de sécurité, dispositifs de protection ou pièces légèrement endommagées doivent être inspecté pour un bon fonctionnement comme spécifié.

- Vérifiez que tout mobile les pièces fonctionnent correctement et font p de confiture. Tout pièces doit être correctement installé et répondre à toutes les conditions nécessaire au bon fonctionnement fonctionnement de l'outil.

- Dispositifs ou pièces de protection endommagés doit être réparé ou remplacé par un spécialiste qualifié. Avoir des interrupteurs endommagés remplacé par un service centre. N'utilisez pas l'outil si l'interrupteur ne peut pas être tourné SUR ou DÉSACTIVÉ. Gardez les poignées exemptes d'huile et graisse.

4. Symboles sur le Machine

Danger! Le non-respect des avertissements suivants peut entraîner de graves conséquences. personnel blessures ou dommag matériels.

Lire les instructions.

Lame de scie à ruban sens de marche .

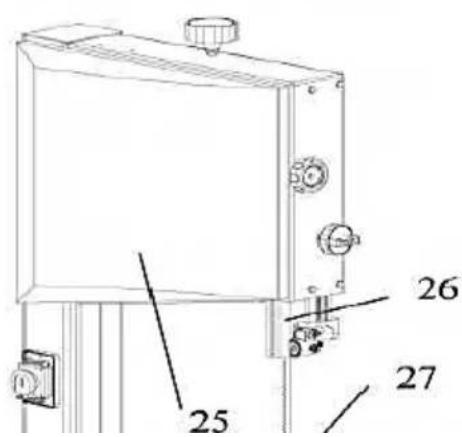

4. Sécurité Appareils

25 26 27

Lame supérieure Garde

- Le Le protège-lame supérieur (26) protège contre tout contact involontaire avec la lame de scie et contre les copeaux qui volent. Po que la lame supérieure garde pour assurer une protection adéquate contre le contact avec le bracelet scie lame, il doit toujours être réglé aussi près que possible à la pièce (distance maximale 3 mm ).

Lame inférieure Garde

• Le le protège-lame inférieur (27) protège contre tout contact involontaire avec la scie lame.
• Le le protège-lame inférieur doit toujours être être dans lieu et couvrir le groupe scie lame tandis que la scie à ruban est en cours d'exécution.

Logement Portes

- Le les portes du boîtier (25) protègent contre le contact avec la rotati pièces à l'intérieur la machine. Les deux portes du boîtier doivent être fermé pendant que le machine est dans utiliser.

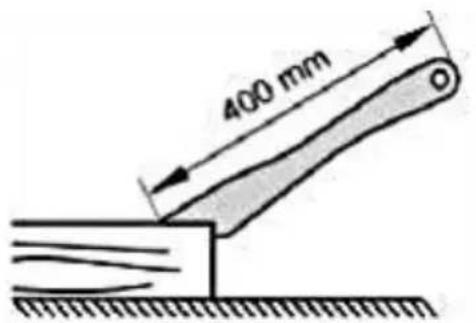

Bâton poussoir

• Le le poussoir sert d'extension de la main et protège contre tout contact accidentel avec la lame de scie.
• Le le poussoir doit toujours être utilisé si le distance entre groupe sci une lame et un guide parallèle sont moins que 120 mm. Guide le pou bâton à un angle de 20° ...30° contre la surface de la table de la sc

400 mm

- Lorsque le poussoir est pas je l'ai utilisé peut être stocké sur le pousser bâton support fourni sur le cadre de la scie à bande.Remplacez le bouton-poussoir bâton s'il est endommagé.

TRANSPORT

• Ensemble guide de lame supérieur pour c'est le plus bas position.
• Retirer accessoires en saillie.
• Quand expédition, utilisation original emballage si possible.

MACHINE DÉTAILS

Assemblage final et installation.

Déballez la machine et vérifiez qu'elle ne présente aucun dommage visible qui aurait pu se produire pendant le transport. Si vous constatez un dommage, prévenez immédiatement votre revendeur.

Cette machine est livrée partiellement démontée. La table de sciage et le guide de refente doivent être installés avant utilisation.

PIÈCE N°	DESCRIPTION	Qté
1	Bâton poussoir	1
2	Table de scie	1
3	Guide de clôture Extrusion	1
4	Clôture anti-reflux	1
5	Clôture à onglet	1
6	Clé Allen SW 3	1
7	Clé	1
8	Boulon à tête hexagonale M6×40	1
9	Écrou hexagonal M6	2
10	Vis en « L »	1
11	Boulon à tête hexagonale M6×16	4
12	Rondelle de blocage externe	4
13	Boulon à tête hexagonale M8×12	4
14	Rondelle 8	4

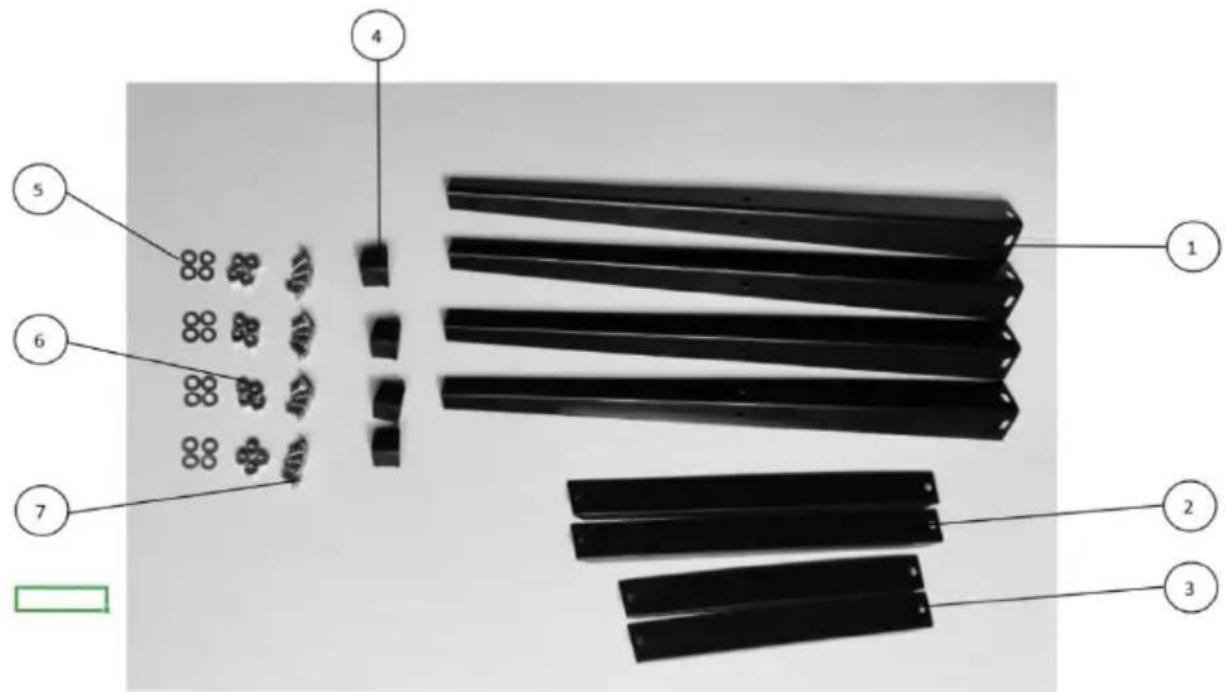

Accessoires pour stand

PIÈCE N°	DESCRIPTION	Qté
1	Jambe	4
2	Croisillon (long)	2
3	Croisillon (court)	2
4	Coussinet pour les pieds	4
5	Boulon de carrosserie M8 X 16	16
6	Écrou hexagonal M8	16
7	Rondelle 8	16

Assemblée

Ajuster tampon alimentaire sur le dessous é jambe .
Ajuster jambe vers le dessous de la scie a Boulon de carrosserie M8 × 16 , 8 rondel 8 écrous hexagonaux M8.
Ajuster croisillon (long) à la jambe avec 4 Boulon de carrosserie M8 × 16, 4 rondel 4 écrous hexagonaux M8.Ajuster croisillon (court) à la jambe avec 4 Boulon de carrosserie M8 × 16, 4 rondel 4 écrous hexagonaux M8.
Veillez à ne pas serrer les vis en même te Il est ainsi plus facile de positionner les tr de montage et de fixer les vis.

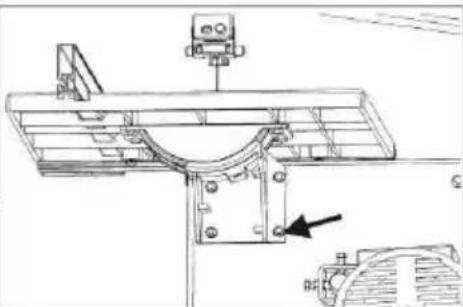

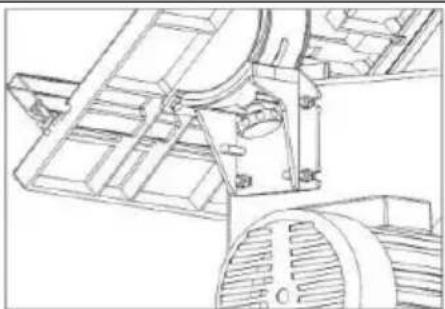

Installation de la table de sciage4. Ajuster vis de butée de fin de course la face inférieure de la faible maison.5. Guide de table de scie au-dessus de la scie à ruban lame et lieu il sur le tableau tourillon.6. Installer sur le tourillon avec 4 rondelle dentelées et vis à tête hexagonale M6x .
Alignement de la table de la scieLa table de scie doit être aligner d en deux avions .Latéralement, pour que la lame passe au centre le tableau insérer; À perpendiculaire à la bande scie lame .
Table de scie Alignement latéral4. Desserrez les quatre vis de fixation qui maintiennent le support inférieur de la table tourillon.5. Alignez la table de travail de sorte que lame traverse le centre de la inserts de table fente .6. Resserrez les quatre vis de fixation .
Alignement de la table de travail à A droits par rapport à la Scie à ruban6. Augmenter guide-lame supérieur entièrement.Vérifiez la tension de la lame de la scie à ruban .7. Desserrer le verrou levier .8. À l'aide d'une équerre, placez la table à angle droit. à le lame et serrer la serrlevier encore.9. Desserrez l'écrou de blocage (41) et réglez la limite supérieure visser(42)jusqu'à il touche le table de travail .10. Serrez le verrouillage noix.
Installation du Guide de clôture extruc Fixez l'extrusion du guide de clôture avec quatre vis et rondelles pour la table de la scie.
Installation du Déchirer Clôture3. Le le guide parallèle peut être utilisé les deux côtés de la lame.4. Lieu guide parallèle sur le guide parallèle. Serrez le verrou levier de la déchirer.
Installation du Bâton poussoir Titulaire5. Tourner un écrou hexagonal un capucho merde , tout le chemin jusqu'à le parti non filetée de la tige.6. Tournez la vis à tête cylindrique dans trou sur le gauche côté de la groupe 7. Serrer l'écrou hexagonal serré à la mai seulement.8. Accrocher bâton poussoir sur la vis à cylindrique lorsque pas dans utiliser.
La clôture à onglet est insérée dans la fen la table à partir du bord avant de la table

Remarque : Dans ce chapitre, les éléments de fonctionnement essentiels dumachine sont introduites.

Le l'utilisation correcte de la machine est décrite dans le chapitre « Fonctionnement ». Lisez ce chapitre avant d'utiliser le vu pour la première fois.

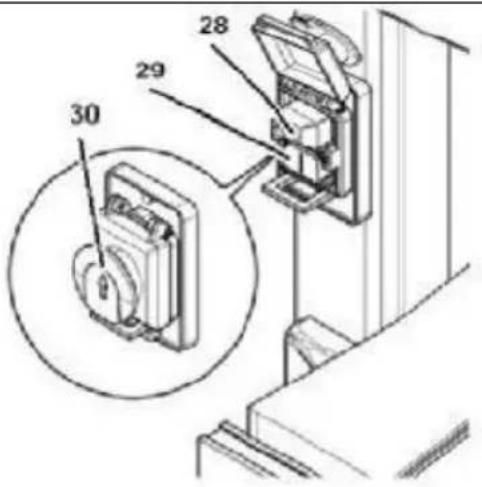

Interrupteur marche/arrêt avec arrêt urgence

1. Pour démarrer = appuyez sur l'interrupteur vert bouton(29).
2. Pour arrêter = appuyez sur le bouton rouge changer bouton (28) ou le couverture(30)du ON/OFF changer.
3. En cas de panne de tension, un le re de sous-tension se déclenche. empêche la machine de démarrer lorsque l'alimentation est restaurer éd. À redémarrer, le bouton interrupteur vert doit être pressé.

28 29 30

Bouton de réglage de la tension de de scie à ruban

1. Avec le bouton de réglage (31), la scie à ruban tension de la bande b est corrigé, si nécessaire:
2. Tourner le réglage bouton dans le ser des aiguilles d'une montre augmente la tension de la lame.
3. Tourner le réglage Le bouton tourné dans le sens inverse des aiguilles d'un montre réduit la tension de la lame.

Paramètre Bouton pour Réglage du si de la lame4. Avec le bouton de réglage (33), l'inclinaison de la bande supérieure ro de scie peut être ajusté, si nécessaire. Ceci ajustement de suivi est nécessaire d'avoir la lame courir au centre des pneus en caoutchouc du groupe roues scie .5. En tournant dans le sens des aiguilles d'une montre = la lame se déplace ve arrière .6. Tourner dans le sens inverse des aiguilles d'une montre = lame se dépl vers l'avant .
Inclinaison de la table de la scieAprès avoir desserré la vis de blocage (35), la table de la scie (36) s'incline progressivement de 45° par rapport à lame.

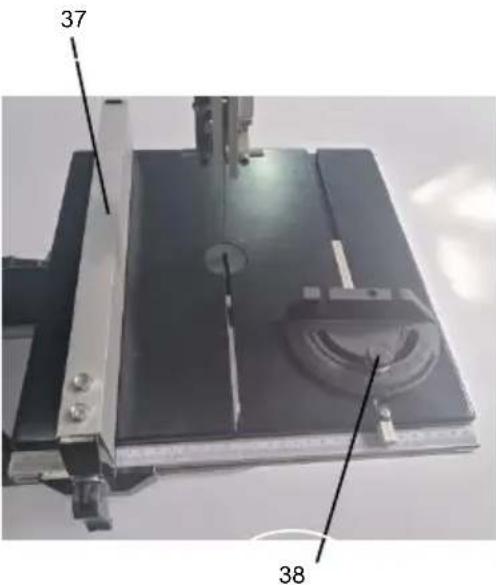

Déchirer ClôtureLe guide parallèle (37) se fixe à l'avant d table de la scie à ruban ; le guide paralle peut être utilisé sur les deux côtés de la
Mitre ClôtureLe guide d'onglet est inséré dans la fente table à partir du bord avant de la table . coupes d'onglet la clôture d'onglet tourne 60°dans les deux sens Pour 4590èdes butées positives d'onglets sont fournies.Pou définir un je suis angle:desserrer verrouilla poignée (38) en la tournant dans le sens inverse des aiguilles d'une montre . Risque de blessure ! Lors de la c avec le guide d'onglet, verrouillage poignée doit être fermement serré

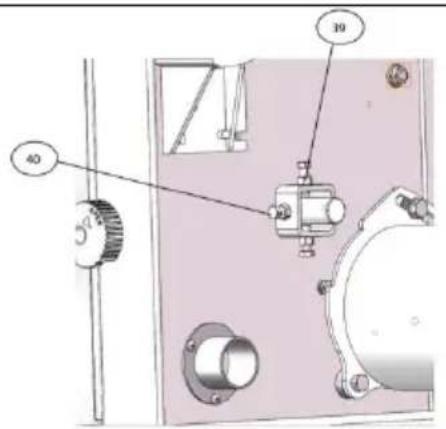

Avec le réglage Hex.Hd.Bolt

( 40 ) et écrou (39) l'inclinaison de la ba inférieure roue de scie peut être ajusté, si nécessaire. Ceci ajustement de suivi est nécessaire d'avoir la lame courir au centre des pneus en caoutchouc du groupe roues scie .

Danger ! Ne démarrez la scie qu'après avoir effectué les préparatifs suivants.

complété:

-La scie est en toute sécurité monté;
-La table de scie est installé et aligné ; -

La tension de la courroie était à

carreaux;

-Dispositifs de sécurité avoir a été vérifié. Connectez la scie au secteur fournir uniquement après tout ce qui précède les préparatifs sont terminés ! Sinon il y a un risque de démarrage involontaire de la scie, peut cause personnel grave blessure .

Raccordement du dépoussièreur

Danger ! La poussière de certaines essences de bois ( bois d'érable, hêtre et frêne) peut provoquer le cancer en cas d'inhalat utilisez toujours un dépoussièreur lorsque vous travaillez dans des espaces clos (vitesse de l'air au niveau de l'extraction de la pous de la scie)

port≥20 MS).

Attention ! Fonctionnement sans un poussière collectionneur est seulement possible :

-En plein air;

-Pour un fonctionnement de courte durée (jusqu'à

30 minutes max.) ; -Avec de la poussière respirateur.

-Si aucun dépoussièreur n'est les copeaux usagés s'accumuleront, ce qui besoin à être supprimé périodiquement.

Connectez le dépoussièreur ou l'aspirateur industriel avec un adaptateur approprié à le aspiration de poussière port.

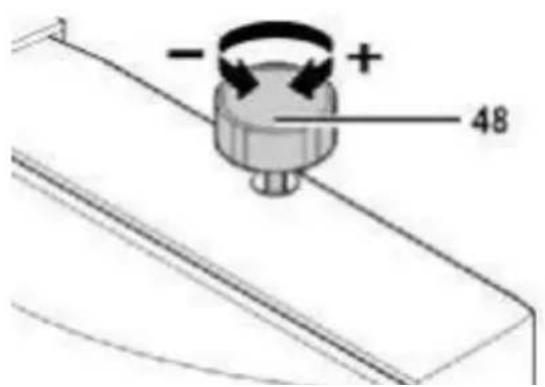

Tendre le Scie à ruban Lame

Danger ! Trop de tension peut provoquer la rupture de la bande scie lame se briser. Trop une faible tension peut provoquer blocage de la roue de scie à ruban entraînée glisser et la scie à lame à arrêt.

1. Soulever la partie supérieure lame guide entièrement y (voir « Fonctionnement »).

2. Vérification de la tension de la lame :-Vérifiez la tension par poussant avec un

doigt, à mi-chemin entre la table et guide-lame supérieur, contre le côté d'la lame (la lame doit fléchir et non plus que 1-2 (mm).

1. Corrigez la tension si nécessaire : tournez la paramètre bouton(48) dans le sens inverse des aiguilles d'une montre augmente la tension de la lame. Tournez le bouton de réglage (48) dans le sens inverse des aiguilles d'une montre réduit la tension de la lame.

- + 48

Connexion à Réseau électrique

Danger ! Haute tension N'utilisez la scie que dans un

sec environnement.

N'utilisez la scie que sur une correspondance de la source d'alimentation ce qui suit exigences (voir également

« Spécifications techniques ») :

• Secteur tension et système fréquence se conformer à le tension et la fréquence affichée sur l'écran de la machine plaque;
  ● Protection par fusible par un à courant résiduel appareil (RC D) de 30 mA sensibilité;
• Les prises correctement en position installée, mise à la terre et testée

Note :

Vérifiez auprès de votre municipalité Électricité Conseil ou votre électricien si dans doute que votre raccordement au service domestique soit conforme aux exigences.

• Assurez-vous que le câble d'alimentation est dehors du chemin, de sorte que il fait n'interfère pas avec le travail et ne pose pas de problème trébuchement danger ou le fera obtenir endommagé.
• Protégez le pouvoir fournir câble de chaleur, agressif liquides et pointu bords.
• Utiliser seulement isolé en caoutchouc extension câbles de suffisamment plomb croix

section(3 x 1,5 mm2, pour machines avec moteur triphasé : 5 x 1,5 mm2).

- Faire pas tirer sur l'alimentation électrique câble à débrancher.

1. Lorsque la scie est assemblée et que tous les dispositifs de sécurité s installé,connecter il à la alimentation électrique.

2. Démarrez brièvement la scie et tourne DÉSACTIVÉ immédiatement encore.

3. Vérifiez la lame de la scie à ruban direction de rotation: dans le coupe zone il doit courir du haut vers le bas.

4. Si la scie à ruban la lame tourne dans le mauvais sens direction, débrancher le pouvoir câble d'alimentation à le scie.
5. Faire changer le raccordement électrique par un qualifié électricien!

Connexion à l'alimentation Plats principaux

OPÉRATION

Danger ! Pour réduire le risque de blessures corporelles re comme beaucoup comme

possible, la sécurité suivante Des recommandations doivent être respectées lors de l'utilisation de la scie.

Utiliser personnel équipement de protection:

• Poussière respirateur;
  ● Protection auditive;
• Lunettes de sécurité.

Couper une seule pièce à la fois un temps.

Toujours Maintenez la pièce sur la table. Faire ne pas bloquer la pièce.

Faire n'essayez pas d'arrêter la scie à ruban lame par pousser la pièce contre son côté.

Si le type de travail l'exige, utilisez les éléments suivants :

• Soutien au travail à long terme stock, qui serait sinon automne hors de la table sur achèvement de la coupe;
• Poussoir - si distance guide parallèle - lame de scie à ruban d120 m
• Collecteur de poussière;
• Un approprié gabarit lors de la coupe rond stock, à garder il depuis tournant;

- Un guide approprié pour un soutien ferme lors de la coupe mince act poser sur bord.

Avant de commencer le travail, vérifiez que les éléments suivants sont en bon fonctionnement commande:

• Scie à ruban lame;
• Supérieur et lame inférieure garde.
• Remplacer les pièces endommagées à une fois!

- Supposer un travail correct position(la scie à ruban dents de la lame doit pointer vers le opérateur).

- Jamais couper plusieurs pièces à le même temps, et aussi, n'importe lequel paquets contenant plusieurs pièces individuelles. Risque de blessure corporelle si individuel les morceaux sont attrapés par le scie lame incontrôlé.

Risque d'aspiration/piégeage !

• Faire ne portez pas de vêtements amples, de bijoux ou de gants, qui peut se faire prendre et blessure en haut de tournant pièces de machine.Contient de longues cheveux avec un filet à cheveux.
• Jamais couper action auquel cordes, cordons, ficelles, câbles et des fils sont attachés ou qui contiennent de telles matières.

Réglages de la scie à ruban

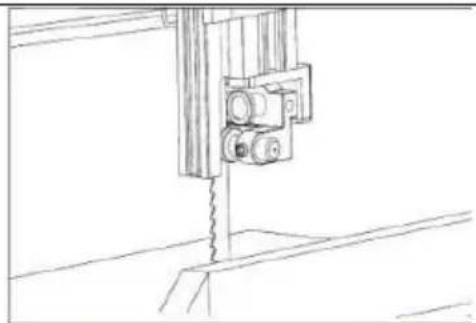

Guidage de la lame

Le guide-lame de cette scie à ruban modèle BAS 250 assure un guidage précis de la lame pour des coupes nettes. En cas d'utilisation de lames étroites, veillez à ce que le guide-lam inférieur soutienne positivement la lam des deux côtés et de l'arrière.

Réglez les roulements du guide-lame supérieur à environ 0,5 mm de la lar et le roulement arrière contre l'arrière de la lame, juste à l'écart de celle-ci placez pas le roulement trop près, ca le frottement génère de la chaleur, ce qui peut avoir un effet négatif sur les roulements et sur la lame de scie.

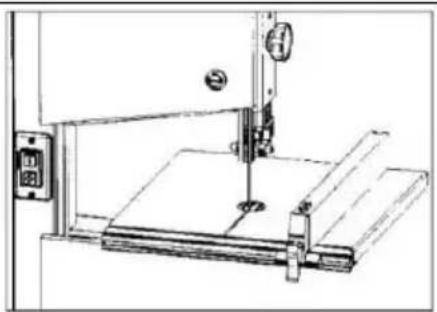

Réglage de la hauteur de coupe

Le guide-lame supérieur doit toujours être réglé aussi près que possible de pièce à travailler. Pour régler, tournez l'écrou du bouton sur le côté de la logement de roue supérieur et serrer l'écrou de la perruque après le réglag

Ensemble guide-lame supérieur 3 mm au dessus de la pièce e.

Inclinaison de la table de la scie

Pour les coupes en biseau, la table la scie s'incline en continu jusqu'à 45 Pour l'incliner, desserrez le bouton su les tourillons de la table, réglez la ta à l'angle requis et resserrez le bouton Il est recommandé de vérifier le régla correct de l'angle en effectuant des coupes d'essai dans des chutes de b

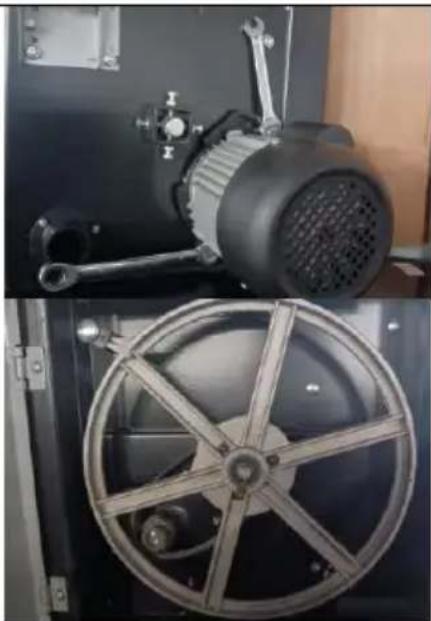

Réglage de la vitesse

1. Utilisez une clé pour desserrer les deux les boulons montrent n et tourner le moteur dans le sens inverse des aiguilles d'une montre

2. Après le ceinture est desserré, ajuster le position de le ceinture dans le roue motrice et roue motrice pour atteindre la vitesse règlement.

3. Après le vitesse est ajusté, tourne le moteur dans le sens des aigui d'une montre, ceinture en haut et verrouillage le boulon.

Consignes de sécurité

1) Choisissez et installez une extrusion d'insertion de table adaptée au type de coupe à réaliser. être effectué:

• Tableau extrusion d'insertion avec un fente étroite pour standard coupes transversales seulement;
• Tableau inserts extrusion avec un b nivelé emplacement pour biseau coupes aussi.
  2) Régler la scie à ruban lame vitesse.
  3) Si nécessaire, ajustez l'inclinaison de la table.

Risque de rebond (pièce à usiner) est attrapé par le scie à ruban lame et jetée contre l'opérateur)!D o ne bloque aucune pièc

4) Sélectionnez le guide parallèle et l'inclinaison de la table en fonction du type d'opération de coupe à être réalisé.
5) Ensemble guide-lame supérieur 3 mm au-dessus de la pièce e.

Remarque : effectuez toujours une coupe d'essai dans un morceau de ferraille pour vérifier les réglages ; corrigez si nécessaire avant de couper la pièce .

6) Placez la pièce sur la table de la scie.
7) Branchez dans.
8) Démarrer la scie.
9) Couper la pièce dans un célibataire passer.
10) Éteindre si aucune autre coupe n'est effectuée est à faire immédiatement après .

SOINSET ENTRETIEN

Danger ! Avant toute intervention d'entretien :

• Changer machine OFF.
• Débrancher câble d'alimentation.
• Attendez jusqu'à ce que la scie soit arrivée à un complet arrêt. érm, vérifie que tous sécurité appareils sont opérationnels encore après chaque service.
• Remplacer défectueux pièces, en particulier sécurité appareils, uniquement avec authentique remplacement Pièces. Pièces non testées et approuvées par le fabricant de l'équipement peut provoquer des dommages imprévus.

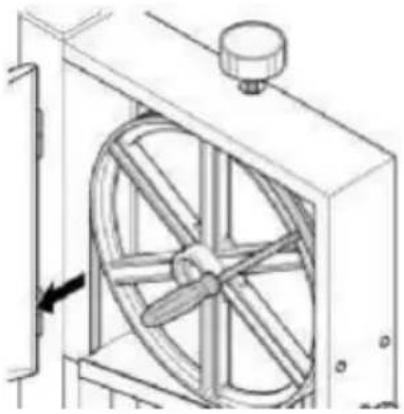

- Changement et réglage de la lame de scie

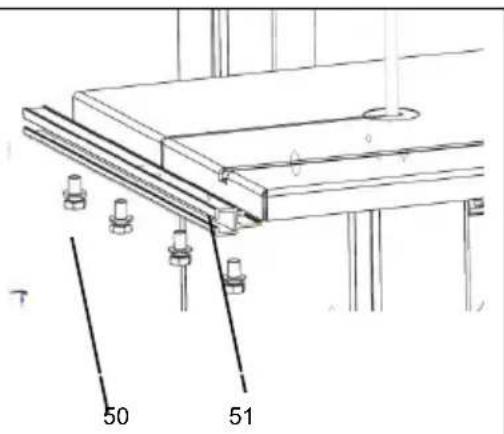

1. Desserrez les quatre équipages (50) et retirez la clôture guide extrusion (51).
2. Ouvrir les deux logement portes .
3. Régler la partie supérieure lame guide(55) pour c'est Lo ouest position .
4. Relâchez ensuite la tension de la lame en tournant le volant (48) situé au-dessus du carter supérieur de la roue. Retirez guide- lame à

7 50 51

- + 48

travers

• La fente dans le scie tableau
• Le protège-lame sur la partie supérieure lame guide
• Le couvercle de lame sur le boîti de la scie (54) et Le guides de lame
• Monter un nouveau bracelet scie lame. Observer correct position : le dents pointer vers l'avant (la porte de la scie .
• Lame de scie à ruban centrale si le pneus en caoutchouc de la rou de scie à ruban.
• Serrer le blocage rapide levier jusqu'à lame Non glissement plus long hors de la scie à ruban rou
• Fermer les deux logement portes

• Alors:

• Tension de la lame de scie à ruba (voir « Initial ») opération".

• Align groupe scie lame (voir « Entretien et entretien");
• Align lame guides(voir « Entretien ») et entretien");
  ● Laissez le test de scie courir pendant au au moins un minute;
• Arrêtez la scie, débranchez-la et revérifiez les paramètres.

55 54

Alignement du Scie à ruban LamSi la lame de scie à ruban ne courir dans le centre de la pneus en caoutchouc, le suivi doit être corrigé ajustant l'inclinaison de la supérieur scie à ruban roue:4. Desserrer le verrou écrou(56).5. Réglage du tour bouton(5 7):-Réglage du tour bouton (57) dans sens des aiguilles d'une montre si la lame de scie à ruban court vers le devant la scie.-Réglage du tour bouton (57)compteur horloge sage si la lame de scie à ru court vers l'arrière de la scie.6. Serrer verrouillage écrou(56).
Alignement de la lame supérieure GuideLe le guide de lame supérieur est composé de:Poussée palier (supportant) le groupe scie lame depuis le arrière )Deux guides roulements (fournissant support latéral).Tous les roulements doivent être réajustés après chaque groupe scie lame modification et/ou ajustement du suivi.
Alignement du Guide de lame inférieurLe le guide de lame inférieur se compose de:Poussée palier (supportant) le groupe scie lame depuis le arrière )Deux pilote dans fournir latéral
I.Ces parties besoin de être réajusté après chaque b et changement de la de scie ou suivi
Remplacement du Pneu pour scie rubanVérifiez périodiquement l'usure des pneus de la scie à ruban. Remplacez les uniquement dans paires:4. Retirer lame de scie à ruban .5. Soulevez le pneu de la scie à ruban avec un petit tournevis, puis retirer le scie à ruban roue.6. Monter nouveaux pneus de scie a ruban et réinstaller le bracelet scie lame.
Remplacement de l'insert de tableL' insert de table a besoin remplacement lorsque sa fente a devenir agrandi ou endommagé.3. Retirez l'insert de table (61) de la table de la scie (poussez en hau de dessous).4. Ajuster nouvelle table insérer.
Nettoyage du Scie4. Ouvrir le boîtier portes.5. Enlever les copeaux et la sciure avec une brosse ou un aspirateur nettoyeur.6. Fermer le boîtier portes.

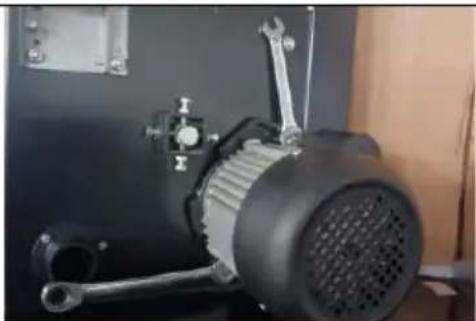

Ceinture Remplacement

1. Utilisez une clé pour desserrer les deux boulons montrés et tourne le moteur r dans le sens inverse de aiguilles d'une montre.
2. Lâchez le ceinture .
3. Desserrer la partie supérieure de scie à ruban serré k nob, desser le scie lame .
4. Desserrez le ressort avec un ressort pince .
5. Retirez la roue inférieure et remplacez-la le ceinture .

Danger ! Magasin vu où

• Il ne peut pas être utilisé ou altéré par non autorisé personnes et
• Personne ne peut obtenir blesser par le machine.

Note :

L'interrupteur ON/OFF peut être protégé par un cadenas.

Prudence!

Faire ne stockez pas la scie à l'extérieur, dans des zones non protégées ou dans humide ou mouillé emplacements.

REPAIRS

Danger!

Les réparations des outils électriques doivent être effectuées par qualifié électriciens seulement! Outils électriques en besoin de réparation peut être envoyé à la service centre de votre pays. Référez-vous à la pièce de rechange liste des pièces pour l'adresse.

Veuillez joindre une description du défaut de l'outil électrique.

ENVIRONMENTAL PROTECTION

Tous conditionnement les matériaux sont 100% recyclable. Usagé Les outils électriques et les accessoires contiennent des quantités considérables de matières premières et caoutchouc matériaux qui peuvent être recyclé.

Ces instructions sont imprimées sur papier produit avec élémentaire blanchiment sans chlore processus.

Danger!

Avant d'effectuer tout travail de dépannage ou de maintenance toujours:

• Changer machine éteinte
• Débrancher câble d'alimentation.

er ◆◆◆ m, ■Ω♦ jusqu'à ce que le groupe scie lame a viens à un comple arrêt.

Vérifiez que tous les dispositifs de sécurité sont opérationnels après chaque intervention de dépannage.

Le moteur fait pas courir

Relais de sous-tension déclenché par leurre de panne de courant :

- Allumer encore.

Non tension secteur

● Vérifiez les câbles, la fiche, la prise et secteur fu se.

Le moteur a surchauffé, par exemple à cause d'un émoussé scie à ruban lame ou puce s'accumuler dans le logement:

- Supprimer cause de surchauffe, laissez cool vers le bas pour quelques minutes, puis recommencer.

Scie à ruban la lame s'éloigne de la ligne de coupe ou s'écoule de la roues de scie à ruban

Scie à ruban lame n'est pas en marche au centre du roues de scie à ru

- Suivi correct (voir « Entretien et maintenance »).

Scie à ruban la lame se brise

Tension incorrecte :

- Correct tension de la lame de scie à ruban (voir « Mise en service »). Charger aussi haut:

Réduire la pression contre la scie à ruban lame (vitesse d'avance réduite). Scie à ruban incorrecte lame:

- Remplacer scie à ruban lame (voir « Entretien et maintenance ») : Matériau mince = scie à ruban étroite lame Stock épais = large lame de scie à ruban.

Scie à ruban lame déformée

Charger aussi haut:

- Éviter pression latérale sur le scie à ruban lame.

La scie vibre

Insuffisant montage:

- Fixez correctement la scie sur une surface appropriée (voir « Fonctionnement initial »). Table de sciage lâche:

- Aligner et fixer la table de

la scie. Support moteur lâche:

- Vérifiez les vis de fixation, serrez si nécessaire.

Port d'extraction de poussière bloqué

Aucun dépoussiéreur connecté ni capacité d'aspiration insuffisant:

- Connect un dépoussièreur ou augmenter succion capacité (air vitesse ≥ 20 m/sec lors de l' extraction de la poussière port).

TECHNICAL SPECIFICATIONS

Pouvoir	370 W
Largeur de gorge max.	245 mm
Max.Coupe Hauteur	160 mm
Lame de scie Longueur	1832 mm
Taille de la table de sciage	340 x 335 mm
Vitesses maximales de la lame de scie (50 Hz)	730 m/min
Vitesses maximales de la lame de scie (60 Hz)	890 m/min
Nord-Ouest	2 8 . 8 kg
GW	3 2 kg

ARTICLE	PIÈCE N°	Description	Qté
1	DJ31703026	Insérer une tranche	2
2	FR/T6170/M5	Écrou hexagonal	8
3	GB/T97.1/4	Rondelle	2
4	FR/T889.1/M4	Écrou hexagonal	4
5	DJ250B04001-1J	Porte inférieure	1
6	TYA010010	Bouton	2
7	DJ31505007	Plaque fixe	2
8	HY50-9	Micro-interrupteur	2
9	GB5783-86 M6x10	Boulon à tête hexagonale	4
10	DJ250B03001-1	Porte supérieure	1
11	DJ250A05001F/T10/1832×6,5×0,35 6T.PI	Lame de scie à ruban	1
12	GB894.1-86 10	Bague de retenue	2
13	GB/T276-94 6000-2Z	Roulement à billes	4
14	DJ250A03005	Roue supérieure	1
15	DJ250A03005	Roue de scie à ruban	1
16	DJ250A04009	Pneu pour scie à ruban	2
17	DJ250A03004A	Boulon de roulement supérieur	1
18	GB/T894.1/8	Cercle de blocs	2
19	DJ250A03007	Guide des broches	1
20	DJ250A03003A	Boulon de roulement de siège supérieur	1
21	FR/T6177.1/M6	Écrou à embase à tête hexagonale	8
22	DJ200030900	Ensemble de plaque de guidage	1
23	GB819-85 M4×12	Vis à tête cruciforme	2
24	DZ04-1	Interrupteur magnétique	1
26	GB862.2-87 4	Ext. Lock était elle	4
27	GB823-88 M4×8	Vis à tête cylindrique	2
28	DJ250A03010	Tensionneur de lame Er	1
29	BS25000000U	Cadre de scie à ruban	1
30	DJ250A05002	Bouchon Lamello Noir	1
31	DJ250A03008	Poignée réglable	2
32	GB6172-86 M8	Écrou fin à tête hexagonale	4
33	DJ250A03006	Boulon fileté	1
34	GB/T97.1 6	Rondelle	8
35	GB5783-86 M6×12	Boulon à tête hexagonale	9
36	GB5783-86 M8×45	Boulon à tête hexagonale	1
37	31503007	Bouton d'aile	1
38	GB/T97.1 8	Rondelle	10
39	GB/T97.1 10	Rondelle	1
40	DJ250A03009	Noix	1
41	DJ250A03011	Arbre	1
42	FR/T1792 A16	Printemps des papillons	18
43	FR/T6170/M8	Écrou à embase à tête hexagonale	1
44	DJ250A04014	Bague d'espacement R	1
45	31504015	Brosse	1
46	GB/T14/M8×70	Boulon à col carré pour tasse	1
47	GB889-86 M6	Écrou de blocage à tête hexagonale	2
48	DJ25004011	Protège-lame	1
49	DJ250A02002	Tourillon de lame inférieur	1
50	GB/T96.2/6	Rondelle	2
51	GB80-85 M6×12	Vis à tête int.	2
52	DJ250A04002	Guide à rouleaux	1
53	31504003	Broche pilote	2
54	DJ250A03021	Arbre de palier de butée	4
55	GB/T276-94 625-2Z	Palier	4
56	31504018	Arbre de roue libre	1
57	GB5783-86 M6×16	Boulon à tête hexagonale	4
58	DJ25002005	Lame Fourche	1
59	DJ250A02001G	Tableau	1
60	GB14 M6×30	Boulon à col carré pour tasse	1
61	DJ25002006A	Pièce de guidage	1
62	DJ250A02003	Tableau T Run Ni sur le dessus	1
63	DJ250A02004	Indicateur	1
64	DJ250A02005	Bouton de tension	1
65	GB5783 M6×30	Boulon à tête hexagonale	1
66	GB6170 M6	Écrou hexagonal	5
67	GB5783 M8×12	Boulon à tête hexagonale	4
68	DJ250A02014	Clôture anti-déchirure Puis-je Er	1
69	GB879 3×16	Goupille cylindrique	1
70	DJ250A02008A-8	Pièce de partialité	1
71	DJ250A02008A-6	Ensemble de connexion	1
72	DJ250B02008-1	Support de déflecteur	1
73	DJ250A02008A-2	Morceau coincé	2
74	DJ250A02008A-1	Baffle	1
75	DJ250A02008A-3	Printemps	1
76	DJ250A02008A-4	Panneau de serrage	1
77	DJ250A02008A-5	Vis de serrage	1
78	DJ315B03024	Arbre de fixation	1
79	DJ250A03014A	Guide de siège supérieur	1
80	GB/T846 ST4.2×16	Vis autotaraudeuse	2
81	DJ250A03022A	Guide supérieur du logement	1
82	GB80-85 M6×8	Vis à tête int.	3
83	GB80-85 M6×6	Vis à tête int.	2
84	DJ250A03024	Planche à glissière	1
85	DJ250A03015D	Levier de guidage	1
86	DJ315B03031-1	Couverture cartonnée	1
87	GB/T846 ST4.2×13	Vis à tête cylindrique	2
88	31503038	Étagère	1
89	DJ250A03013	Pièce de guidage	2
90	DJ250A03016B	Bouton de réglage	1
91	GB889-86 M8	Écrou à tête en D	1
92	GB/T845 ST4.2×13	Vis à tête cylindrique	3
93	DJ250A04005A	Roue inférieure	1
94	DJ230C04002	Poulie inférieure	1
95	3PJ-340	Courroie trapézoïdale à nervures	1
97	DJ230C04001A	Poulie de moteur	1
98	GB/T5783 M8×16	Boulon à col carré pour tasse	2
99	GB6171 M14×1,5	Écrou hexagonal	1
100	GB93 14	Le printemps était elle	1
101	DJ250A04006	Boulon de palier supérieur	1
102	GB93 6	Le printemps était elle	4
103	DJ25004001C	Plaque de montage du moteur	1
104	YYL7114-T	Moteur	1
105	DJ250A05006	Cordon moteur	1
106	DJ250A05005	Cordon d'alimentation	1
107	GB6172 M6	Écrou à tête hexagonale	2
108	GB578 M6×20	Boulon à tête hexagonale	4
109	31505010A	Soulagement de la tension	2
110	DJ31703112	Arbre	1
111	DJ31505008	Bloc fixe	2
112	GB/T70. M5×10	Vis à tête hexagonale	4
114	31501011A-3	Coussinet pour les pieds	4
115	DJ250B01011-2B	Jambe	4
116	DJ250B01011-5	Croisillon (court)	2
117	DJ250B01011-4	Croisillon (long)	2
118	GB/T801 M8 X 16	Boulon de carrosserie	16
119	GB/T6170 M8	Noix	16
1 20	GB/T97.1 8	Rondelle	16

VEVOR®

TOUGH TOOLS, HALF PRICE

Technique Certificat d'assistance et de garantie électronique www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE
