BRUKSANVISNING HBS250 Vevor

Teknisk Support och e-garanticertifikat www.vevor.com/support

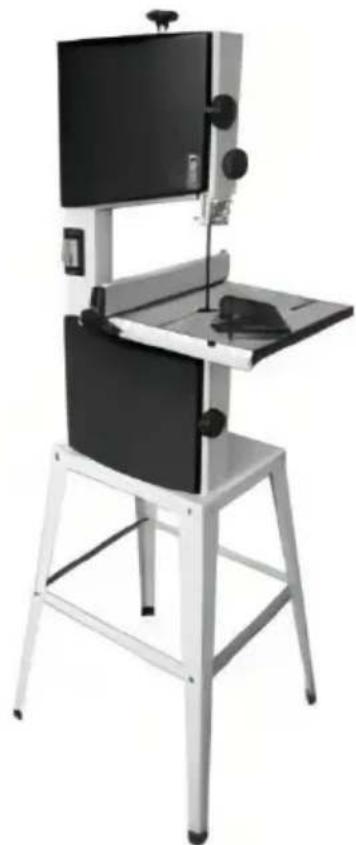

BANDSÅG

ANVÄNDARE MANUELL

MODELL: HBS250

Vi fortsätter att vara engagerade i förse dig med konkurrenskraftiga verktyg pris. "Spara Halva, "Halva priset " eller andra liknande uttryck som används av oss endast representerar en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärken och inte nödvändigtvis menar att täcka alla kategorier verktyg som erbjuds av oss. Du är vänligen påmind om att kontrollera noggrant när du är lägga en beställning med oss om du är faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

MODELL : HBS 250

Behaga Läsa Första!......2

Säkerhet 4

Transport....12

Maskin Detaljer.... 13

Inledande drift....19

Operation ... 21

Skötsel och underhåll 25

Reparationer 29

Miljöskydd 29

Felsökningsguide 30

Tekniska specifikationer....3 1

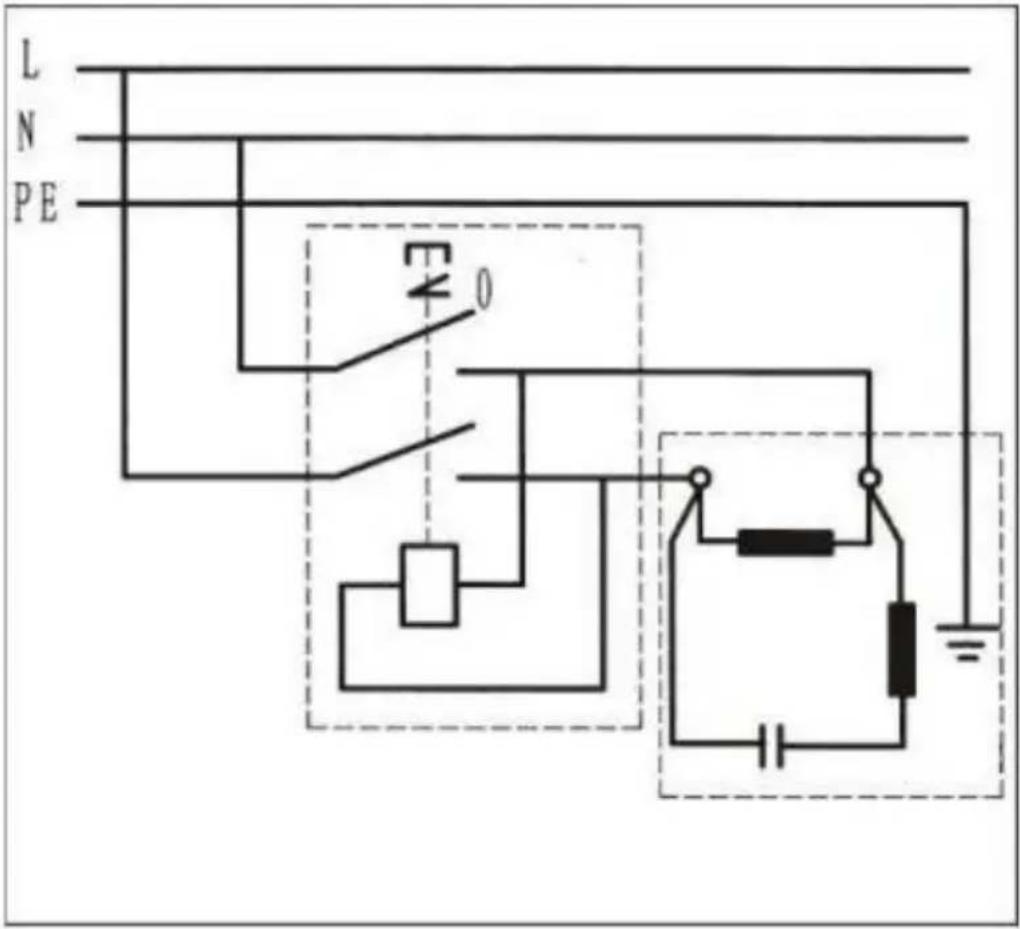

Elkopplingsschema 32

Sprängvy och Del Lista 33

PLEASE READ FIRST!

Dessa fungerar instruktioner har skrivit för att göra det lättare för dig, användaren, för att lära sig hur man använder detta maskin och till do s o säkert. Dessa instruktioner bör användas enligt följande:

• Läs dessa instruktioner före användning. Var särskilt uppmärksam på sa fety information.
• Dessa fungerar instruktioner är avsedd för människor med grundläggande

teknisk kunskap om driften av en maskin som detta eller liknande elverktyg. Oerfaren personer är starkt

rådas att söka kompetent råd och vägledning från en erfaren person innan du använder detta maskin.

• Behåll alla dokument levereras med detta maskin för framtiden hänvisning.
• Detta maskin måste inte säljas o r lånas ut till någon annat utan varelse åtföljs av alla maskindokument som medföljer den.
• Den tillverkaren antar inga ansvar för ev orsakad skada genom att försumma dessa bruksanvisningar.

Information i dessa instruktioner är marke d as under:

	Varning - För att minska risk k av skada, användare måste läsa instruktioner handbok noggrant.
~	Växelström
	Denna symbol, placerad för säkerhet kommentar, indikerar a slag av försiktighetsåtgärd, varning eller fara. Ignorerar denna varning maj leda till en olycka. För att minska risk för skada, brand eller elstöt, behaga följ alltid rekommendation visas vara låg.
	Fara!Risk för personlig skada eller miljöskada! Risk av elektrisk chock! Risk för personlig skada med el chock!
	Förveckling fara! Risk för personlig skada av kropp delar eller kläder dras in i roterande såg blad.
	Försiktighet! Risk för material skada.
	Obs: Ytterligare information.
	Varning- Var noga med att bära hörselskydd när använder detta produkt.

Varning- Var noga med att bära dig beskyddare när använder detta produkt.

Varning- Var noga med att bära handskar när använder detta produkt

Information om avfallshantering: Th is produkten är föremål till de bestämmelse avEuropeiska Direktiv 2012/ 19/ EG . De symbol visande a wheelie bin korsad indikerar att produkt kräver separat vägra samling i Europeiska Union. Detta gäller för produkt och alla tillbehör märkt med denna symbol. Produkt s markerade som sådana maj inte kasseras med inget hushållsavfall, men måste tas till a insamlingsställe för återvinning av el och elektronisk enheter

SÄKERHET

WARNING : Läs alla säkerhetsvarningar, instruktioner,

illustrationer och specifikationer som medföljer denna bandsåg.

Underlåtenhet att följa alla instruktioner listas nedan kan bli resultatet vid elchock, brand och/eller allvarlig skada.

Spara alla varningar och instruktioner för framtida referens.

Allmän Säkerhetsvarningar för elverktyg-arbete Ar ea Säkerhe

• Håll arbetsområdet rent och väl upplyst. Röriga eller mörka områden bjuda olyckor.
• Använd inte elverktyg i explosiv atmosfär, t.ex som i förekomsten av brandfarliga vätskor, gaser eller damm. Elverktyg skapar gnistor att kan antända damm eller ångor.
• Håll barn och byst anders bort medan du opererar en elverktyg.
• Distraktioner kan få dig att göra det tappa kontrollen.

Allmän Säkerhetsvarningar för elverktyg – elsäkerhet

- Elverktygskontakter måste matcha uttaget. Modifiera aldrig kontakten på något sätt. Do använd inte några adapterkontakter med jordade (jordac elverktyg. Omodifierade pluggar och matchande uttag kommer minska risken av elektrisk chock.

- Undvika kroppskontakt med e artade eller jordade ytor, som t.ex rör, radiatorer, intervall och kylskåp. Det finns en ökad risk av elektrisk chock om din kropp är jordad eller grundad.

- Utsätt inte elverktyg för regn eller våta förhållanden. Vatten går in ett elverktyg kommer ökar risken för elektriska stötar.

- Missbruk inte sladden. Nej ver använda sladd för bära, drappar ur elverktyget. Håll kabeln borta från värme, olja, vassa kanter eller fly delar. Skadade eller intrasslade sladdar ökar risken för elektriska choch

- När man använder en elverktyg utomhus, använd en förlängning sladd lämplig för utomhusbruk. Användning av en kor d som är lämplig för utomhusbruk minskar risk av elektrisk stöt.

- Om du använder ett elverktyg i fukt plats är oundviklig, användning a resterande aktuell enhet (RCD)-skyddad försörjning. Användning av en RCD minskar risken för elektrisk stöt.

Allmän Säkerhetsvarningar för elverktyg - Personlig säkerhet

• Var uppmärksam, titta på vad du gör och använd gemensamt känna r använda ett elverktyg. Do inte använda en elverktyg medan du är inte trötta ellerpåverkad av droger, alkohol eller mediciner. Ett ögonblick av ouppmärksamhet under drift elverktyg kan leda till allvarlig personlig skada.
• Använd personlig skyddsutrustning. Bär alltid ögon skydd.

Skyddsutrustning som en dammask, halkfria skyddsskor, hårt skydd eller hörselskydd som används för lämpliga förhållanden minska personlig skador.

- Förhindra oavsiktlig start. Kontrollera omkopplaren är i avstängt läge innan du ansluter till strömkällan och/eller batteriet packa, plockning up eller bära verktyget. Bärande elverktyg med fingret på strömbrytaren eller strömförande elverktyg som har strömbrytaren på inbjuder till olyckor.

• Ta bort eventuell justering nyckel eller skiftnyckel innan du vrider elverktyget på.A skiftnyckel eller nyckel lämnas fäst vid en roterande d av elverktyg ma y resultat i personskada.
• Räck inte för mycket. Håll rätt fotfäste och balans på alla gånger. Det möjliggör bättre kontroll av elverktyget i oväntad situationer.
• Klä dig ordentligt. Bär inte löst sittande kläder eller smycken.Behåll ditt hår och kläder borta från att flytta delar . Lösa kläder, smycken eller långa hårburk bli fångad i rörlig delar.
• Om anordningar tillhandahålls för anslutning av dammutsug och insamlingsanläggningar, se till att dessa är anslutna och fungerande används. Användning av dammuppsamlingsburk minska dammrelaterade faror.
• Låt inte förtrogenhet vinna från ofta användning av verktyg tillåter dig bli självbelåten och ignorera verktygets säkerhetsprinciper. En slarvig åtgård kan orsaka allvarliga skada inom en bråkdel av en sekund.

Elverktyg Använd och Vård

• a) Tvinga inte elverktyget. Använd rätt elverktyg för dinkan. Rätt elverktyg gör det jobb bättre a nd säkrare på de kurs för vilken den designades.
• Gör inte det använd elverktyget om strömbrytaren gör inte sväng o n av. Någrælverktyg som inte kan styras med strömbrytaren är farlig och måste vara repareras.
• Koppla ur kontakten från strömkällan och/eller ta bort batteripaket, om det är löstagbart, från elverktyget tidigare göra någon justeringar, byte av tillbehör eller förvaring av elverktyg. Sådana förebyggande säkerhetsåtgärder minskar risken att starta elverktyg av misstag.
• Förvara inaktiv elverktyg utom räckhåll för barn och do inte tillåta personer som inte är bekanta med elverktyget eller dessa i instruktionerna till fungera elverktyget. Elverktyg är farliga i händerna på otränad användare.

• Upprätthålla elverktyg och tillbehör.Kontrollera för felinriktning eller fastsättning av rörelse delar, brott på delar och andra tillständ som ka påverka elverktygets funktion. Om det är skadat, låt det reparera elverktyget före användning. Många olyckor en re orsakade av dåligt bibehålls elverktyg.

• Håll skärverktyg vassa och rena. Korrekt underhållen skärning verktyg s med vassa skäreggar är mindre sannolika till binda och är lättare till kontrollera.

• Använd elverktyget, tillbehör och verktygsbitar etc. i n i enlighet med dessa instruktioner, med hänsyn till arbetsförhållandena och det arbete som ska utföras. Användning av elverktyget för andra operationer än dessa tänkt kunde resultera i en farlig situation.
• Håll handtag och greppytor torra, rena och fria från olja och fett. Halk handtag och greppande ytor gör det inte tillåta säker hantering och kontroll av verktyget i n oväntade situationer.

Service

- Låt ditt elverktyg servas av en kvalificerad reparation person använder endast identiska reservdelar. Detta kommer att säkerställa att säkerheten för den driva verktyg är bibehålls.

1. Angivna villkor för Använda

• De Maskinen lämpar sig för att kapa trä, som härrör från trä material plast. Skär inte runda lager tvärs mot dess längdaxel utan lämplig jigg eller fixturer. The roterande sågklinga kan vrida arbetsstycke. Vid sågning av tunt lager läggs på kanten, en lämplig guide måste vara används för fast stöd.
• All annan användning är inte som specificerat tillverkare är inte ansvariga för några skada orsakad av ospecificerad du se.
• Ändring av maskinen eller användning av delar inte godkänd av utrustningstillverkare kan orsaka oförutsedda skador!

2. Allmän säkerhet Information

- När du använder detta verktyg, observera följande säkerhetsinstruktioner utesluter risken för personskada eller material skada. Snälla också observera de särskilda säkerhetsanvisningarna i respektive kapitel.

- Följ i tillämpliga fall de lagliga direktiven eller föreskrifterna för att förhindra olyckor som hänför sig till användningen av band sågar.

Allmän faror!

- Håll ditt arbetsområde städat-a mig ssy arbetsområde inbjuder till olyckor.

- Var uppmärksam. Vet vad du gör. Ge dig ut för att arbeta med förnuft. Gör inte använda verktyget medan påverkad av droger, alkohol eller mediciner. Tänk på miljöförhållandena: håll arbetsområdet väl upplyst.

- Förhindra ogynnsamma kroppsställningar. Säkerställ stadigt fotfäste och håll din balansid alla tillfällen. Vid arbete med långa lager använd lämplig stödjer. Do använd inte verktyget i närheten av brandfarligt vätskor eller gaser.

- Sågen får endast startas och användas av personer förtrogen med bandsågar och som när som helst är medvetna om farorna associerad med användningen av ett sådant verktyg.

- Håll åskådare, särskilt barn, borta från farozonen.Personer under 18 års ålder ska använd endast detta verktyg i de kurs av deras yrkesutbildning, under överinseende av en instruktör.

- Do inte tillåt andra personer att röra vid verktyget eller strömmen kabel medan det är spring.

- Do inte överbelasta verktyg "c använd den endast inom prestanda räckvidd den är designad för (se "Tekniska specifikationer").

- Do utsätt inte verktyget för regn.

● Gör inte det fungera t ool i fuktig eller blöt miljö.

- Förhindra kroppskontakt med jordade föremål som tæxatorer, rör, spisar, kylskåp när du använder detta verktyg.

- Do inte använd strömkabeln för alla ändamål det är inte avsedd för.

Risk för personlig skada och krossning förbi m oving delar!

- Do använd inte verktyget utan installerade skydd.

- Alltid håll tillräckligt avständ från bandsågen blad. Använd lämplig matningshjälpmedel om så behövs.

• Håll tillräckligt avständ för att driva komponenter när du använder detta verktyg. Görförsök inte stoppa bandsågbladet av tryckande arbetsstycket mot dess sida.
• Se till att verktyget är bortkopplat från strömförsörjningen innan service.Se tillatt inga verktyg eller lösa delar lämnas kvar vid påslagnin (t.ex. efter service). eller i verktyget.
• Stäng av strömmen om verktyget är inte begagnad.

Risk för skärning, även med skärverktyget vid en stillaståene Använd handskar när du byter skärverktyg.

Risk för kast (arbetsstycke fångas av bandsåg blad och kastas mot de operatör )!

• Do inte fastnar arbetsstycken.
• Skär tunna eller tunnväggiga arbetsstycken endast med fintandade såg blad. Använd alltid vass bandsåg blad.
• Om du är osäker, kontrollera att arbetsstycket innehåller främmande material (egnaglar eller skruvar).
• Skär endast lager av dimensioner som möjliggör säker och säker håller medan kapning. Skär aldrig flera arbetsstycken samtidigt och inte heller några buntar som innehåller flera individer p ieces.Risk för personskada om individuelbitar fångas av bandsåg blad okontrollerad .

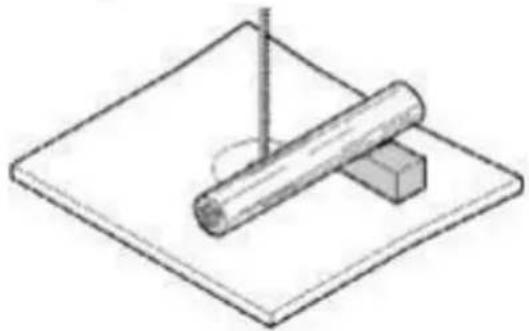

• Vid skärning rund lager, använd en lämplig jigg för att förhindra att arbetsstycket vändning.

Förveckling fara !

Se till att inga delar av kroppen eller kläder burk vara fångad och ritade genom att rotera komponenter (nr slipsar, inga löst sittande kläder; innehåller långa här med hårnät).

Kapa aldrig arbetsstycken som innehåller följande material: -Tågvirke

- Strängar

- Sladdar

- Kablar -

Ledningar

- Bär säkerhet glasögon.

● Bär damm mask.

- Bär lämpliga arbetskläder.

- När du arbetar utomhus, bär halkfri skor är rekommenderad.

Risk för skada av inhalera trädamm!

Damm av vissa träslag (egoak, bok, ask) kan orsaka cancer vid inandning. Arbeta endast med en lämplig dammuppsamlare ansluten till sågen.

Fara som uppstår genom modifiering av maskinen, eller

använda av

delar ej testade och godkända av utrustningstillverkaren!

Montera verktyget i strikt överensstämmelse med dessa instruktioner. Använd endast delar godkända av utrustningstillverkaren. Använd endast verktyg (bandsåg

blad) som överensstämmer med EN 847-1:1997.

Do inte ändra något del ts.

Fara som genereras av verktyg defekter!

- Behåll verktyg och tillbehör i gott reparation.Beakta underhållsinstruktionerna.Kontrollera verktyget för eventuella skador före eventuella skador använda:

- Innan du använder verktyget måste alla säkerhetsanordningar, skyddsanordningar eller lätt skadade delar finnas besiktigad för korrekt funktion som specificeras.

- Kolla för att se allt rörlig delar fungerar korrekt och gör inte sylt. Alla delar måste vara korrekt installerad och uppfylla alla villkor nödvändig för den riktiga r verktygets funktion.

- Skadade skyddsanordningar eller delar måste repareras eller ersatt av en kvalificerad specialist. Har skadade strömbrytare ersättas av en tjänst Använd inte verktyget om strömbrytaren inte kan vändas PÅ eller AV F. Håll handtagen fria från olja och fett.

10. Symboler på Maskin

Fara! Om du ignorerar följande varningar kan det leda till allvarliga personlig personskada eller materiell skada.

Läs instruktionerna.

Bandsågblad löpriktning .

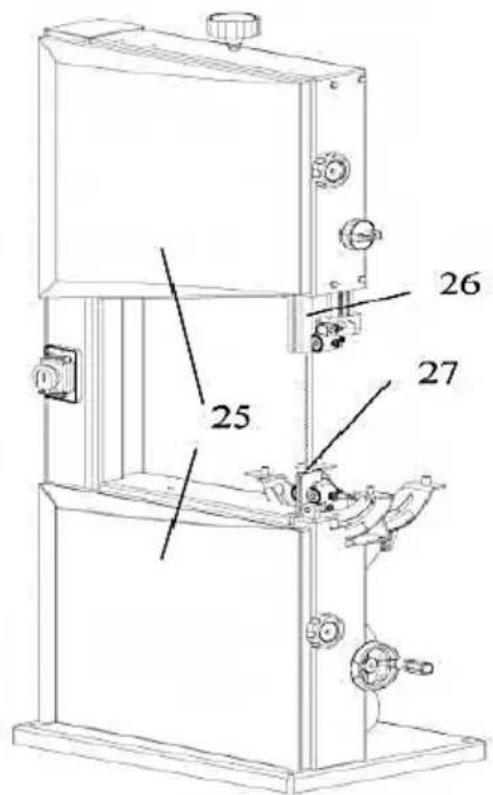

4. Säkerhet Enheter

25 26 27

Övre bladet Skydda

- De övre klingskyddet (26) skyddar mot oavsiktlig kontakt med sågbladet och mot spån som flyger omkring. För att det övre bladet ska skydd att ge tillräckligt skydd mot kontakt med bandet såg blad, det måste a sättas så nära som möjligt till arbetsstycket (max.avständ 3 mm ).

Nedre bladet Skydda

- De nedre bladskyddet (27) skyddar mot oavsiktlig kontakt med såg blad.

- De nedre bladskyddet måste alltid s vara i plats och täcka band såg klingan medan bandsågen är spring.

Hus Dörrar

- De husdörrar(25) skyddar mot kontakt med den roterande delar inuti maskinen.Båda husdörrarna måste vara stängd medan maskin e är i använda.

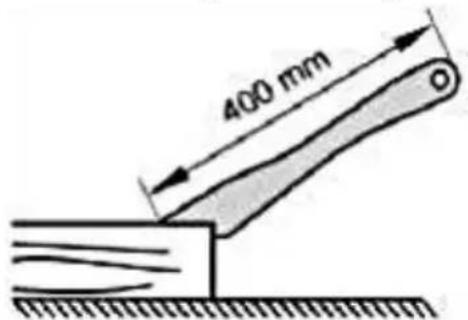

Push Stick

- De push stick fungerar som en förlängning av handen och skyddar mot oavsiktlig kontakt med sågbladet.

- De push stick måste alltid vara används om distans e mellan band så blad och ett rivstängsel är mindre än 120 mm. Guide de tryck stick på vinkel av 20° ...30° mot sågbordets yta.

400 mm

- När tryckpinnen är inte använde den burk vara lagras på tryck stick hållare vid bandets aw ram. Byt ut tryck stick om skadad.

TRANSPORT

- Uppsättning övre bladstyrning till dess lägst position n.

● Ta bort utskjutande tillbehör.

- När frakt, användning original förpackning om möjlig.

MASKIN DETALJER

Slutlig montering och installation .

Packa upp maskinen och kontrollera eventuella synliga skador som kan ha uppstått under transporten. Om en skada upptäcks, meddela din återförsäljare omedelbart.

Denna maskin levereras delvis demonterad. Sågbord och klyvstängselguide måste installeras före användning.

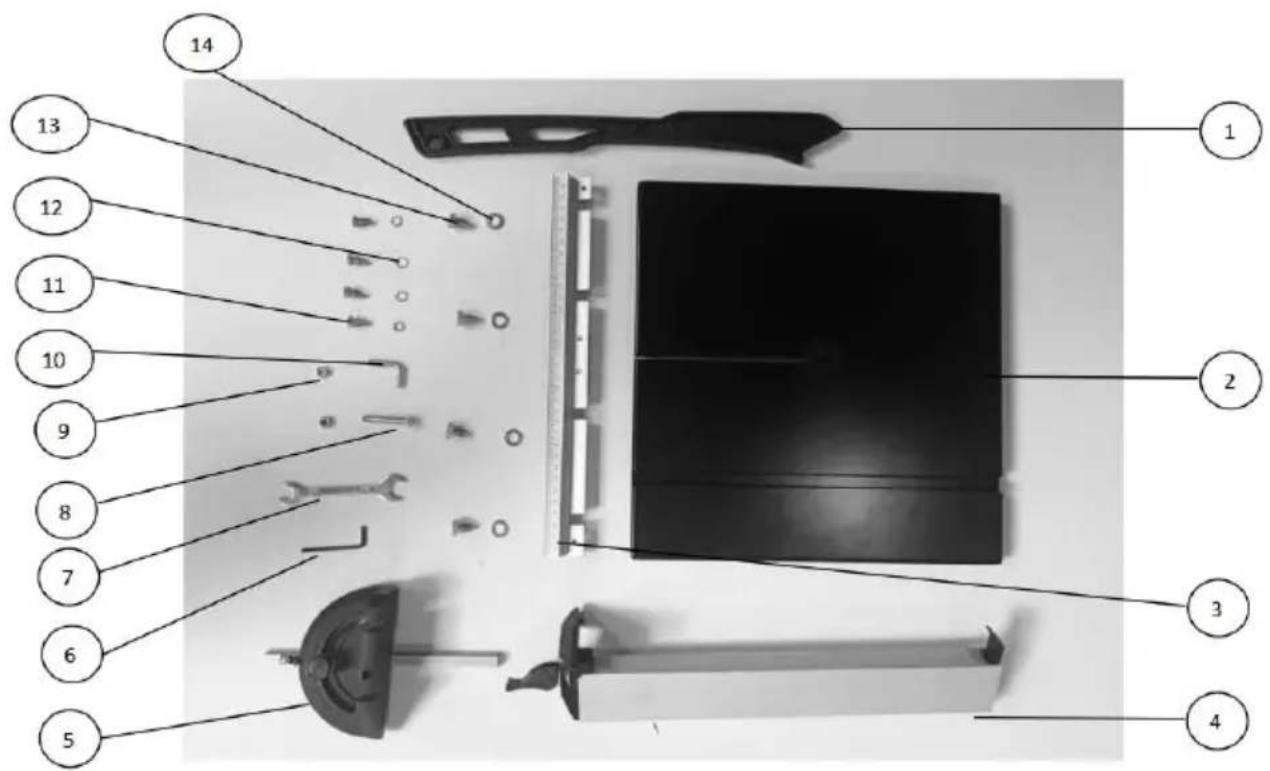

Standardtillbehör

Färdig matkudde på undersidan av t han t.

Färdig benet till undersidan av t han såg r Vagnsbult M8 × 16 , 8 bricka och 8 sexkantmutter M8.
Färdig korsstag (långt) till benet med 4 Vagnsbult M8 × 16 , 4 bricka och 4 sexkantmutter M8.Färdig korsstag (kort) till benet med 4 Vagnsbult M8 × 16 , 4 bricka och 4 sexkantmutter M8.
Se till att skruvarna inte dras åt samtidigt. Därmed är det lättare att placera montering och fixera skruvarna.

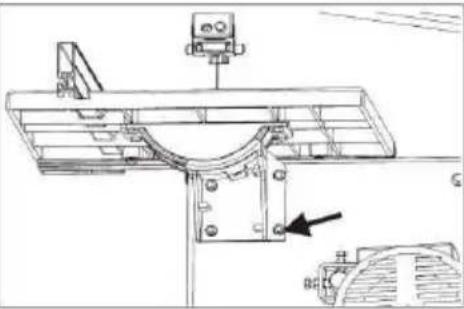

Installation av sågbordet22. Färdig gränsstoppskruv till undersidan a t han låg hus.23. Styr sågbordet över bandsågen blad och plats det på de tabell trunnion.24. Installera på tapp med 4 varje tandad låsbricka och sexkantsskruv M6x1 6 .
Rikta in sågbordetSågbordet behöver vara rikta in d itu flygplan .I sidled, för att bladet ska löpa genom mittpunkten de tabell infoga; På rät vinkel mot bandet såg blad .

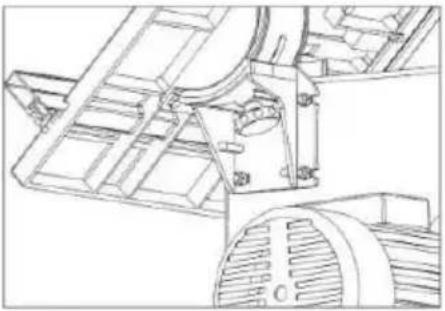

Sågbord Sidojustering22. Lossa de fyra fästskruvarna som håller fast bordets nedre stöd trunnion.23. Rikta in arbetsbordet så att bladet går genom mitten av bordsinsats slot .24. Dra åt de fyra fästskruvarna igen .

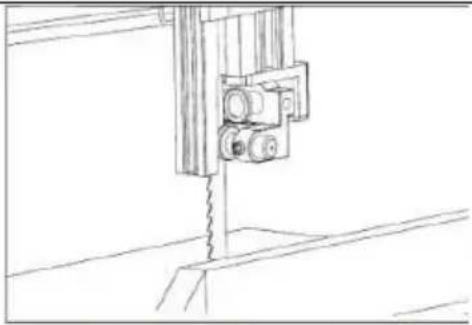

Justering av arbetsbordet kl Rätt vink mot Bandsåg Blad36. Höja den övre bladstyrningen helt.Kontrollera bandsågbladets spänning .37. Lossa låset spak .38. Använd en försöksruta och ställ bordet rät vinkel till de blad och spänna låset spak igen.39. Lossa läsmuttern (41) och justera gränsen överst skruv(42)tills det berör de arbetsbord .40. åt låsningen mutter.

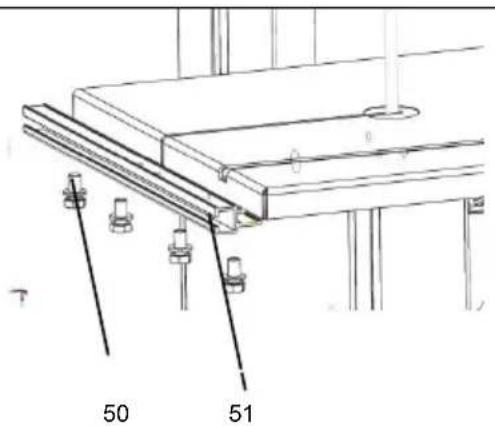

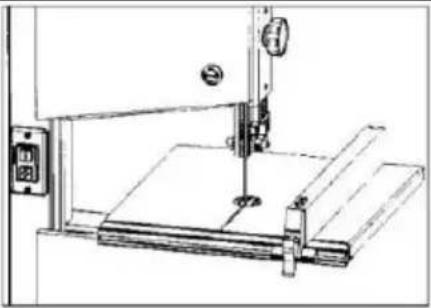

Installation av Stängselguide extrudering Fäst stängselstyrprofilen med fyra skruvar och brickor på sågbordet.
Installation av Reva Staket15. De slitstaket kan användas på båda sid av blad.16. Plats slitstaket på klyvstängsstyrningen.Dra åt låset spak av reva.
Installation av Push Stick Hållare29. Slå på en sexkantmutter a lock skruva alla vägen fram till de ogängad del av skaftet.30. Vrid in skruven i hålet på vänster sida band såg.31. Dra åt sexkantsmuttern handfast endast.32. Hänga tryckpinne på huvudskruven när inte i använda.

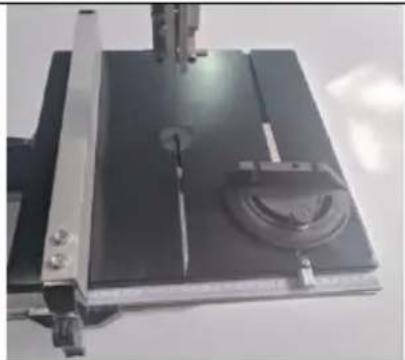

Geringstaket sätts in i bordsspringan från bordets framkant

Obs: I det här kapitlet, de väsentliga operativa delarnaaskinen introduceras.

De korrekt användning av maskinen beskrivs i kapitlet "Drift". Läs detta kapitel innan du använder såg för första gången.

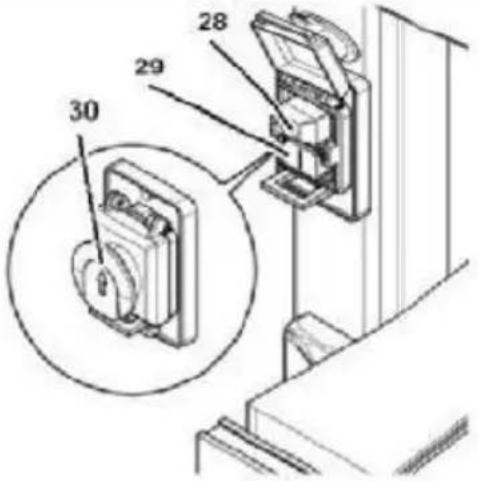

ON/OFF-brytare med nödstopp22. För att starta=tryck på den gröna knappen knapp (29).23. För att stoppa=tryck på re d växla knappen (28) eller lock (30) på ON/C växla.24. Vid spänningsbortfall an underspänningsrelä löser ut.Detta hindrar maskinen från att startar strömmen är återställa ed.To starta om den grön strömbrytarknapp m ust vara nedtryckt.

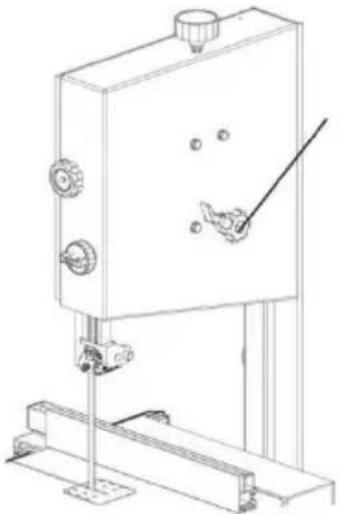

Inställningsratt för bandsågbladsspännin22. Med inställningsratten(31)bandsågen bladda spänningen är korrigerad, om nödvändig:23. Vrid på inställningen ratten medurs ök bladspänningen.24. Vrid på inställningen vredet moturs minskar bladspänningen.
Miljö Knopp för Justering av knivhål22. Med inställningsratten(33) til t på det övre bandet såghjul burk vara justeras om nödvändigt. Detta spårningsjustering krävs för att ha bladet kör dödpunkten på gummidäcke på bandet såghjul .23. Vridning medurs=bladet flyttas till bak24. Vridning mot klos medurs=klinga flytt till fronten .	33

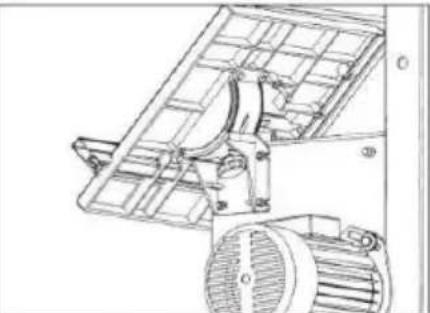

SågbordslutningEfter att ha lossat låsskruven (35) luta sågbordet (36) steglöst 45° mot bladet.

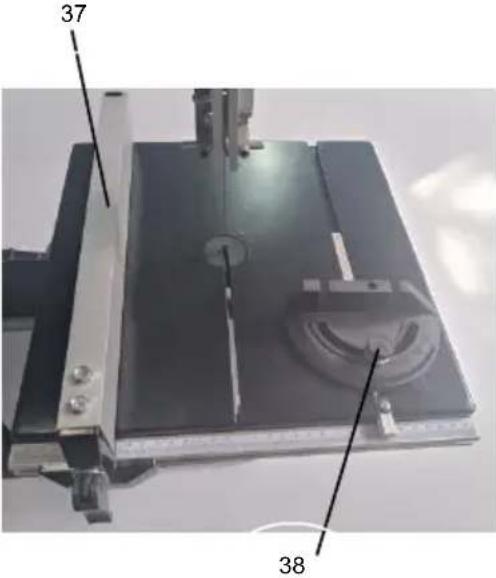

Reva StaketDe slitstaket (37) klämmer fast på framsid av sågbandsbordet ; slitstaketet kan vara används på båda sidor av blad .
Mitra StaketGeringstaket sätts in i bordsöppningen från bordets framkant.För r geringsklipper geringstaket vrids till 60°i båda riktningarr För 45° och 90°geringspositiva stopp tillhandahålls. För att ställa in en mi tre vinkel: lossa låsa handtag (38) genom att vrida det moturs .Risk för skador! Vid kapning med geringsstängsel låsa handtaget mås vara ordentligt åtdragen .

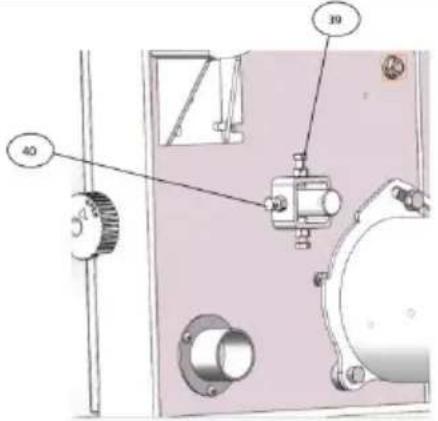

Med inställningen Hex.Hd.Bolt( 40 ) och mutter (39) lutningen på det r bandet såghjul burk vara justeras, om nödvändigt. Detta spårningsjustering krävs för att ha bladet kör dödpunkten på gummidäcken på bandet såghjul .

FÖRSTA DRIFT

Fara! Starta sågen först efter följande förberedelser

avslutad:

- Sågen är säkert monterad;

-Sågbordet är installerat och align ed; -

Bältesspänningen var kontrollerade;

-Säkerhetsanordningar ha bli kontrollerad. Anslut sågen till elnätet tillhandahålla först efter allt ovanstående förberedelserna är klara! Annat det finns en risk för oavsiktlig start av sågen, som burk advarlig personlig skada.

Dammsamlaranslutning

Fara! Damm av vissa träslag ( egoak, bok och ask) kan or cancer vid inandning: använd alltid en dammuppsamlare när du ar i slutna utrymmen (lufthastighet vid sågens dammutsug port≥20 m/s).

Varning ! Drift utan a damm samlare är endast möjligt :

-Utomhus;

-För kortvarig drift (upp till max.30 minuter); -Med damm respirator.

-Om ingen dammsamlare finns använda marker kommer att ackumuleras, vilket behov till vara tas bort med jämna mellanrum.

Anslut dammuppsamlare eller industridammsugare med lämplig adapter till de dammutsug hamn.

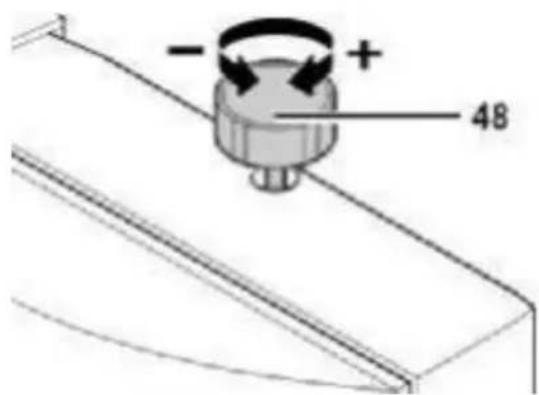

Spänning av Bandsåg Blad

Fara! För mycket spänning kan orsaka bandet såg blad att bryta liten spänning kan få det drivna bandsåghjulet att glida och bandsågen blad till stopp.

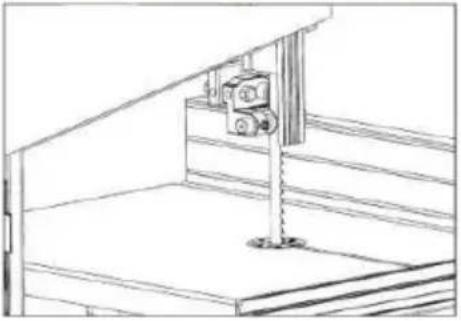

1. Höj överdelen blad guide fullt y (se "Operation").

2. Kontrollera bladspänningen:-Kontrollera spänningen av trycka med en finger, halvvägs mellan bord och nd övre bladstyrningen, mot sidan av bladet (bladet ska inte böjas mer än 1-2 mm).

3. Korrigera spänningen vid behov: vrid på miljö knopp (48) moturs ökar bladspänningen. Vrid inställningsratten (48) moturs minskar bladspänningen.

- + 48

Anslutning till Elnät

Fara!Högspänning Använd sågen endast i a torka

miljö.

Kör sågen endast på a strömkälla matchning följande krav (se även "Tekniska specifikationer"):

- Elnät spänning och system frekvens anpassa till de spänning och frekvens som visas på maskinen namnskylt;

- Säkringsskydd av en jordfelsdriven enhet (RC D) på 30 mA känslighet;

- Uttag ordentligt i avstannat, jordat och testat;

Obs :

Kolla med din lokala Elektricitet Styrelse eller din elektriker om i tvivlar på om din hemtjänstanslutning uppfyller krav.

- Se till att strömförsörjningskabeln är ut förresten, så att det gör inte störa arbetet och inte poserar en tripping fara eller vilja få skadad.

- Skydda driva förse kabel från värme, aggressiv vätskor och skarp kante

©

• Dammsamlare;
• En lämplig jigg vid skärning runda lager, till hålla det från vändning;

- En lämplig guide för stadigt stöd vid kapning tunn stock lägga på kant.

Innan du börjar arbeta, kontrollera att följande är med korrekt fungerande beställa:

• Bandsåg blad;
• Övre och nedre bladet vakt.
• Byt ut skadade delar på en gång!
• Utgå från korrekt arbete position (den bandsåg bladets tänder måste peka mot de operatör).
• Aldrig skära flera arbetsstycken på de samma tid, och också, några buntar som innehåller flera enskilda delar. Risk för personskada om enskild bitar fångas av såg blad okontrollerad .

Risk för indragning/knäppning!

• Do inte bära löst sittande kläder, smycken eller handskar, som kap kan fastna och sår upp av roterande ving maskindelar.Innehåller långa här med en hårnät.
• Aldrig skära stock till vilken rep, sladdar, snören, kablar och ledningar är bifogade eller som innehåller sådant material.

Bandsågsinställningar

BladstyrningSågbladsstyrningen på denna bandsåg modell BAS 250 säkerställer en exakt styrning av bladet för rena snitt. När använder smala blad, se till att den nedre bladstyrningen stöder bladet frå båda sidor och bakifrån .Ställ in lagren på den övre bladstyrningen inom ca. 0,5 mm av bladet, och det bakre lagret mot baksidan av bladet, precis fritt från de Ställ inte lagret för nära, eftersom friktionen genererar värme, vilket kan ha en negativ effekt på lagren och sågbladet också .
Ställa in klipphöjdenDen övre bladstyrningen ska alltid placeras så nära som möjligt mot arbetet. För att justera, vrid vredets mutter på sidan av övre hjulhuset, od Dra åt perukmuttern efter inställningen Uppsättning övre bladstyrning 3 mm ovanför arbetsstycket e .
SågbordslutningFör fasskärningar lutar sågbordet steglöst 45°. För att luta, lossa vrede på bordstapparna, ställ bordet i önska vinkel och dra åt vredet igen. Det rekommenderas att verifiera rätt vinkelinställning genom att göra provskärningar i träskrot .

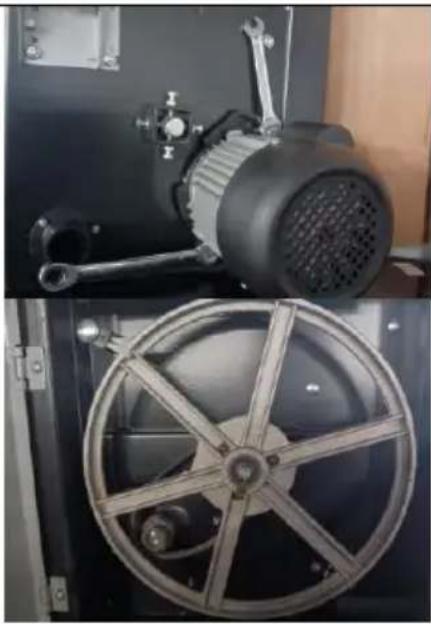

Hastighetsjustering

1. Använd en skiftnyckel för att loss de två bultar visar n och sväng motor moturs.

2. Efter er de bälte är lossnat, justera de placera av de bälte i de moto r hjul och drivna hjul för uppnå hastighet reglering.

3. Efter de hastighet är justerad, sväng de motor medurs, bälte up och läsa de bult.

1) Välj och montera en bordsinsatsprofil som passar den typ av skärning vara utförde:

• Tabell sätta in extrudering med a smal slits för standard tvärsnitt endas
• Tabell skär extrudering med a b eveled plats för fasa skärsår också.
  2) Justera bandsågen blad hastighet.
  3) Justera vid behov bordets lutning.

Risk för kast (arbetsstycke fångas av bandsåg blad och mot operatören)!D o inte fastna några arbetsstycken.

4) Välj rivstängsel och bordlutning för typen av skäroperation till vara genomförs.
5) Uppsättning övre bladstyrning 3 mm ovanför arbetsstycket e.

Obs: Gör alltid ett provsnitt i en bit av scr ap för att verifiera inställningarna; korrigera vid behov innan du skär arbetsstycket.

6) Placera arbetsstycket på sågbordet.
7) Plugg i.
8) Starta såg.
9) Skär arbetsstycket i en si ngle passera.

10) Stäng av om ingen ytterligare skärning ska göras omedelbart efter avdelningar.

VÄRDOCH UNDERHÅLL

Fara! Före all service:

• Växla maskinen AV.
• Dra ur strömkabel.
• Vänta tills sågen har kommit till a komplett stopp.
• Kontrollera det alla säkerhet enheter är operativa igen efter varje service.
• Byt ut defekt delar, speciellt säkerhet enheter, endast med äkta ersättning delar. Delar ej testade och godkända av utrustningstillverkaren kan orsaka oförutsedda skador.

- Byta och ställa in sågbladet

1. Lossa de fyra besättningarna (50) och ta bort dem staketet guide extrudering (51).
2. Öppna både hus dörrar .
3. Ställ in den övre blad vägleda(55 till dess åt väster position .
4. Lossa sedan på bladspänningen genom att vrida på handhjulet (48 ovanpå det övre hjulhuset. Ta bol bladet, styrningen det igenom

- Slottet i såg tabell

● De bladskydd på ovandelen blad guide

- De bladskydd på såghuset(54)och De bladstyrningar.

1. Montera ett fräscht band såg blad. Observera rätta position:

50 51

- + 48

tänderna peka mot sågensframsida(dörr)sida .69. Mittbandsågblad på de gummidäck av bandsågshjul.70. Dra åt snabbkopplingen spak tills blad inga längre är slip av bands hjul.71. Nära både hus dörrar.72. Sedan:● Spännbandsågblad (se "Initial drift").● Justera band såg blad (se "Skötse och underhåll");● Justera blad guider(s ee"Care och underhåll");● Låt sågen testa springa för kl mins en minut;● Stoppa sågen, koppla ur och kontrollera inställningarna igen.

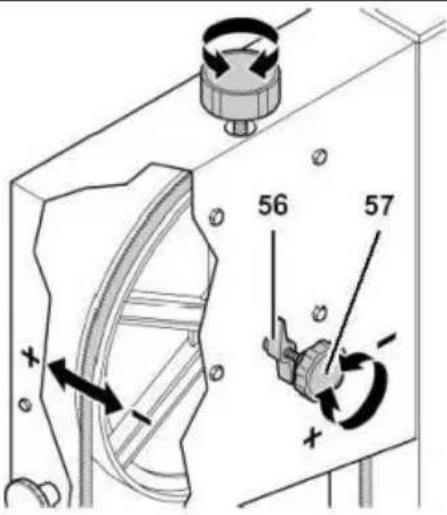

Justera Bandsåg BladOm bandsågsbladet inte gör det sikt de centrum av gummi däck, spårning behöver korrigeras genom att justera lutningen av övre bandsåg hjul :22. Lossa låset mutter (56) .23. Vridinställning knopp (5 7):-Vridinställning knopp(57 ) medurs om bandsågbladet springer mot framsidan av sågen.-Vridinställning knopp (57)disk klocka klok om bandsågbladet löper mot baksidan av sågen.24. Spänna låsa mutter (56).

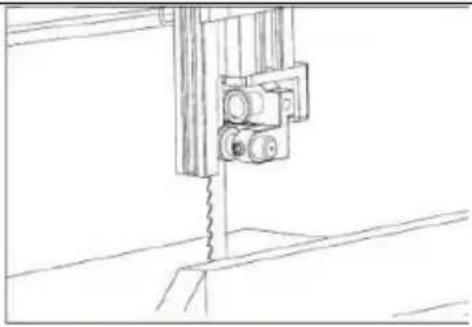

Justera det övre bladet GuideDe övre bladstyrningen består av:● Athrust lager ( stödjande de band
såg blad från de bak )● Två guider lager (tillhandahåller sidostöd).Alla lagren måste justeras efter varje band såg blad ändring och/eller spårningsjustering .
Justera Nedre bladstyrningDe nedre bladstyrningen består av :● Athrust lager ( stödjande de band såg blad från de bak )● Två p ilot p in tillhandahålla latera I.Dessa delar behöver justeras efter va b och sågbladsbyte eller spårning

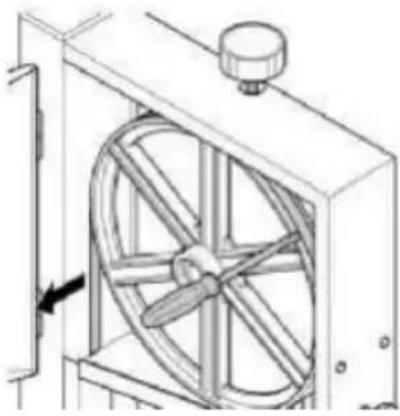

Byter ut BandsågsdäckKontrollera med jämna mellanrum bandsågens däck för slitage. Byt end ut i par:22. Ta bort bandsågblad .23. Lyft sedan bandsågsdäcket med liten skruvmejsel dra av bandsåg hjul.24. Montera nya bandsåg däck och installera om bandet sa w blad.
Byte av bordsinsatsBordsinsatsen behöver byte när dess plats har bli förstorad eller skadad.15. Ta bort bordsinsatsen(61) från sågbordet e(tryck upp från under).16. Färdig nytt bord infoga.
Rengöring av Såg22. Öppna höljet dörrar.23. Ta bort spån och sågspån med borste eller dammsugare

rengöringsmedel.24. Stäng höljet dörrar.

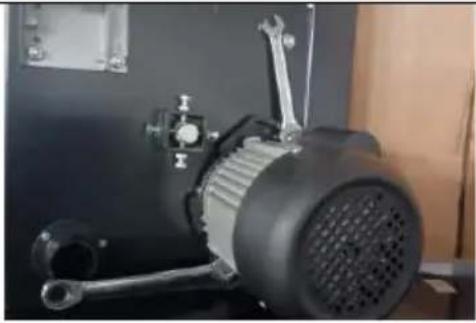

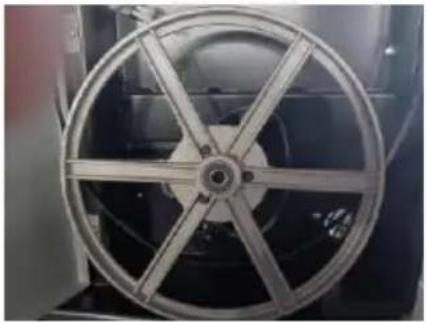

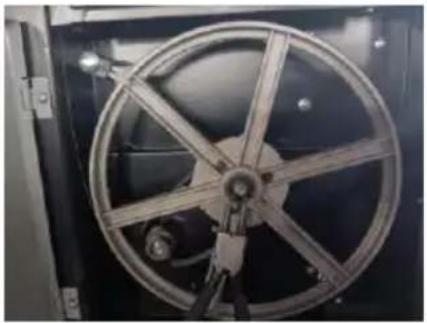

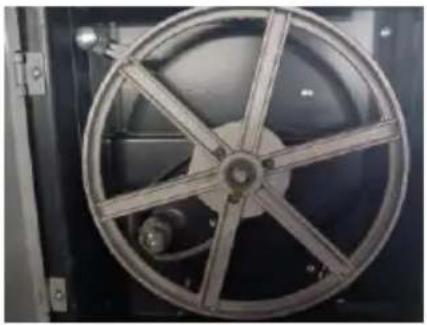

Bälte Ersättning36. Använd en skiftnyckel för att loss de två bultar visas och vrid på m r moturs.37. Lossa bälte .38. Lossa den övre delen av bandsågen upp tätt k nobb, lossa de såg blad .39. Lossa fjädern med en fjäder cl förstärkare .40. Ta av det nedre hjulet och byt u de bälte .

Lagring

Fara! Butiken såg var

- Det kan den inte användas eller manipuleras av obehörig personer oc

- Ingen kan få skada av e maskin.

Obs :

PÅ/AV-knappen kan skyddas av a hänglås.

Försiktighet!

Do förvara inte sågen utomhus, i oskyddade områden eller i fuktig eller blöt platser.

REPAIRS

Fara!

Reparationer på elverktyg måste utföras av kvalificerad elektriker endast! Elverktyg i behov av reparation kan vara skickas till service centrum av d land. Se reservdelen dellista för adressen.

Bifoga en beskrivning av felet till elverktyget.

ENVIRONMENTAL PROTECTION

Alla förpackning material är 100% återvinningsbar. Utsliten elverktyg och tillbehör innehåller avsevärda mängder värdefull råvara och gummi material, vilket kan vara återvunnet.

Dessa instruktioner är tryckta på papper tillverkat med elementär klorfri blekning behandla.

Fara!

eller underhållsarbete utförs alltid:

• Växla maskinen AV
- Dra ur strömkabel.
- Vänta tills band såg blad har komma till a komplett stopp.
Kontrollera att alla säkerhetsanordningar fungerar efter varje felservice.

Motor gör det inte sikt

Underspänningsrelä utlöst av strömavbrott :

• Slå på igen. Inga
  nätspänning
• Kontrollera kablar, kontakt, uttag och elnätet fu se.

Motor överhettad, t.ex trubbig bandsåg blad eller spån uppbyggnad i hus:

- Ta bort orsak till överhettning, låt sval ner för några få minuter då börja om.

Bandsåg bladet vandrar av snittlinje eller rinner av bandsågshjul Bandsåg blad är inte kör dödläge på bandsåghjul:

- Korrekt spårning (se "Skötsel och underhåll").

Bandsåg bladet går sönder

Felaktig spänning:

- Rätta bandsågbladsspänning (se "Initialdrift"). Ladda också hög:

Minska trycket mot bandsågen blad (reducerad matningshastighet). Felaktig bandsåg blad:

- Ersätta bandsåg blad (se "Skötsel och underhåll"):

Tunn lager=smal bandsåg blad

Tjock lager=bred bandsågblad.

Bandsåg bladet skevt

Ladda också hög:

- Undvika sidotryck på bandsåg blad.

Sågen vibrerar

Otilräcklig montering:

- Fäst sågen ordentligt på en lämplig yta (se "Första drift").

Sågbord lösa:

- Rikta in och fäst sågbordet.

Motorfäste lösa:

- Kontrollera fästskruvarna, dra åt vid behov.

Dammutsugsport blockerad

Ingen dammuppsamlare ansluten eller sugkapacitet otillräcklig:

- Anslut a dammsamlare eller i ökning sugning kapacitet (luft hastighet ≥20 m/sek vid dammutsugjon hamn).

TECHNICAL SPECIFICATIONS

Driva	370W
Max. Halsbredd	245 mm
Max.Skärning Höjd	160 mm
Sågblad Längd	1832 mm
Sågbordsstorlek :	340 x 335 mm
Max. sågbladshastigheter (50 Hz)	730 m/min
Max. sågbladshastigheter (60 Hz)	890 m/min
NW	2 8 . 8 kg
GW	3 2 kg

Teknisk Support och e-garanticertifikat
