GEBRUIKSAANWIJZING HBS250 Vevor

Wij blijven ons inzetten voor u voorzien van hulpmiddelen met concurrerende prijs. "Redden Half", "Halve prijs" of andere soortgelijke uitdrukkingen die worden gebruikt door ons alleen vertegenwoordigt een

schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de belangrijkste r

topmerken en niet per se bedoelen te bedekken alle categorieën van aangeboden hulpmiddelen door wij. Jij

Zijn vriendelijk herinnerd om zorgvuldig te controleren wanneer u een bestelling plaatsen bij ons als je Zijn

Eigenlijk besparen de helft vergeleken met de grote topmerken.

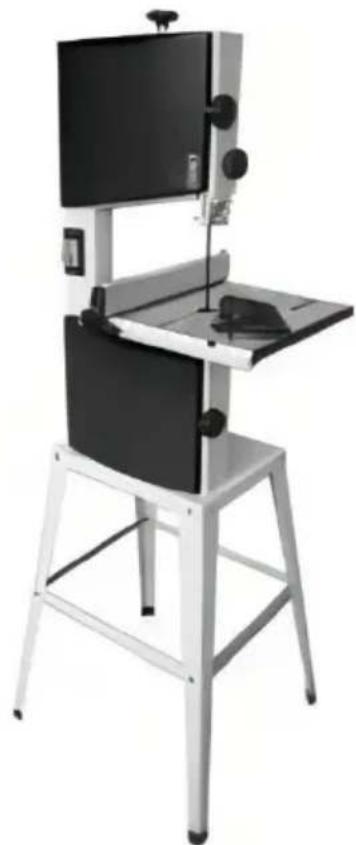

MODEL : HBS 250

Alsjeblieft Lezen Eerst!......2

Veiligheid ....4

Vervoer.... 12

Machine Details.... 13

Initiële werking....19

Operatie 21

Verzorging en onderhoud......25

Reparaties 29

Milieubescherming 29

Probleemoplossingsgids 30

Technische specificaties....3 1

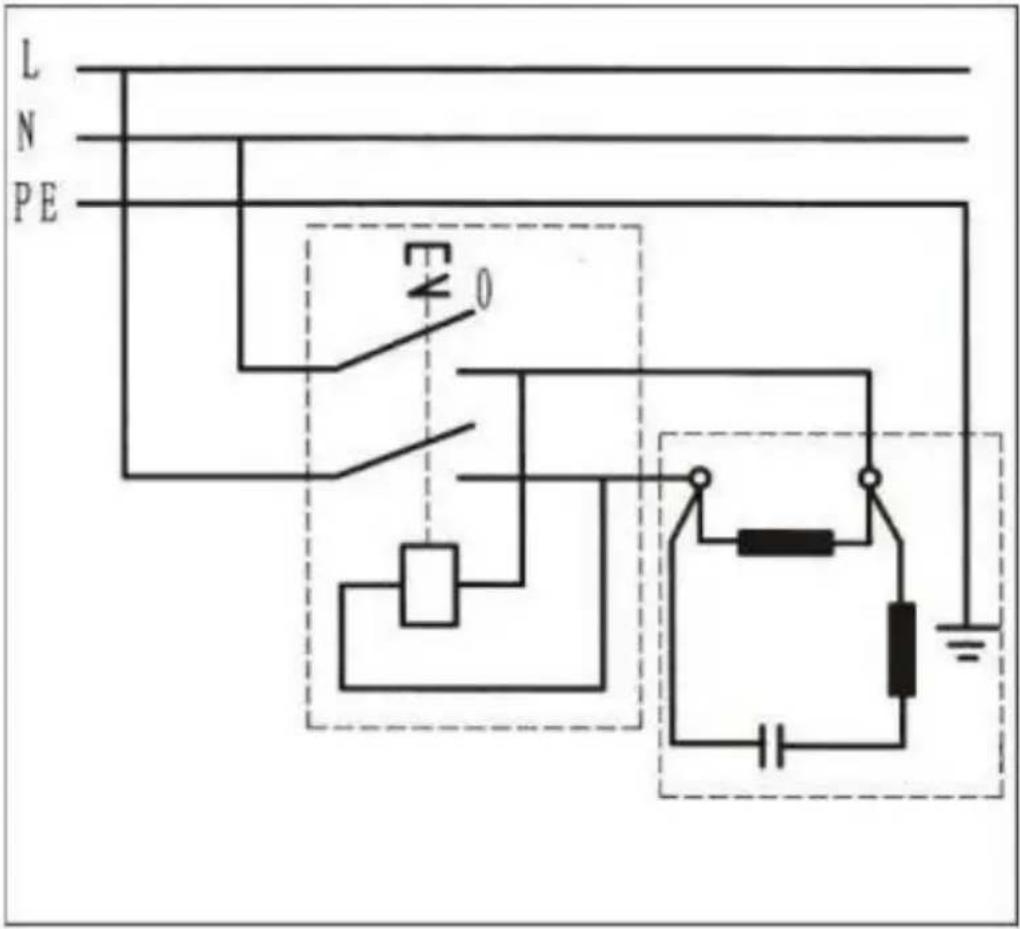

Elektrisch bedradingsschema 32

Exploded View en Deel Lijst 33

PLEASE READ FIRST!

Deze operationele instructies hebben is geschreven om het te maken gemakkelijker voor u, de gebruiker, om te leren hoe deze te bedienen machine En naar Doen Dus veilig. Deze instructies moeten als volgt worden gebruikt:

H& Lees deze instructies voor gebruik. Besteed speciale aandacht aan de veilig informatie.

- Deze operationele instructies Zijn bedoeld voor mensen met basis technische kennis met betrekking tot de werking van een machine zoals deze of soortgelijke elektrische gereedschappen. Onervaren personen zijn sterk

geadviseerd om deskundig advies en begeleiding in te winnen bij een ervaren persoon voordat u dit bedient machine.

• Houd alle documenten geleverd met dit machine voor de toekomst referentie.
• Dit machine moeten niet verkocht worden of uitgeleend aan iemand anders zonder wezen vergezeld door iedereen meegeleverde machinedocumentatie.
• De fabrikant gaat ervan uit Nee aansprakelijkheid voor enige schade veroorzaakt door het verwaarlozen van deze gebruiksaanwijzing.

Informatie in deze instructies is gemarkeerd als onder:

	Waarschuwing - Om de risico van blessure, gebruiker moeten lezen instructies handleiding zorgvuldig door.
~	Wisselstroom
	Dit symbool, geplaatst voor ea veiligheid opmerking, geeft aan A vriendelijk van voorzorgsmaatregel, waarschuwing of gevaar. Deze waarschuwing negeren kunnen leiden tot een ongeluk. Om de risico op letsel, brand of elektrocutie, Alsjeblieft volg altijd de aanbeveling getoond onderstaand .
	Gevaar! Risico op persoonlijk letsel of schade aan het milieu! Risico van elektrisch schok! Risico op persoonlijk blessure door elektrisch schok!
	Verstrengeling gevaar! Risico op persoonlijk blessure door lichaam onderdelen of kleertjes wordt aangetrokken in de roterende zaag blad
	Voorzichtigheid! Risico van materiaal schade.
	Let op: Extra informatie.
	Waarschuwing- Zorg ervoor dat u gehoorbeschermers draagt wanneer gebruik makend van dit product.
	Waarschuwing- Zorg ervoor dat u een oogbescherming draagt beschermers wanneer met behulp van dit product.
	Waarschuwing- Zorg ervoor dat u handschoenen draagt wanneer met behulp van dit product.
	Informatie over verwijdering: Dit is product is onderworpen naar de voorraad vanEuropese Richtlijn 2012/ 19/ EG . De symbool tonen A wieltje bak is doorkruist geeft aan dat de product vereist aparte weigeren verzameling in de Europese Unie. Dit geldt voor de product en alle accessoires gemarkeerd met dit symbool. Producten als zodanig gemarkeerd kunnen niet weggegooid worden met geen huishoudelijk afval, Maar moet worden genomen naar A inzamelpunt voor recycling van elektrische apparaten En elektronisch apparaten

VEILIGHEID

WAARSCHUWING : Lees alle veiligheidswaarschuwingen,

instructies, illustraties en specificaties die bij deze lintzaag zijn geleverd. Als u niet alle veiligheidswaarschuwingen, instructies, illustraties en specificaties opvolgt, instructies hieronder vermeld kan resulteren bij elektrische schokken, brand en/of serieus blessure.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik

Algemeen Veiligheidswaarschuwingen voor elektrisch

gereedschap - Werk Gebied Veiligheid

• Houd de werkplek schoon en goed verlicht. Rommelige of donkere ruimtes uitnodiging ongelukken.
• Niet bedienen elektrisch gereedschap in explosieve atmosferen, zoals als in de aanwezigheid van brandbare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken Dat kan stof doen ontbranden of dampen.
• Houd kinderen en byst anders weg terwijl u een elektrisch gereedschap. Afleidingen kunnen ervoor zorgen dat je de controle verliezen.

Algemeen Veiligheidswaarschuwingen voor elektrisch

gereedschap - Elektrische veiligheid

- Stekkers van elektrisch gereedschap moeten passen bij het stopcontact. Wijzig de stekker nooit op welke manier dan ook. Gebruik geen adapterstekkers met geaarde elektrische gereedschappen. Ongewijzigde stekkers en bijpassende stopcontacten zullen risico verminderen van elektrisch schok.

- Voorkomen lichaamscontact met geaarde oppervlakken, zoals leidingen, radiatoren, bereiken en koelkasten. Er is een verhoogd risico van elektrisch schok als je lichaam is geaard of geaard.

- Niet blootstellen elektrisch gereedschap aan regen of natte omstandigheden. Water binnenkomen een elektrisch gereedschap zal verhogen het risico op een elektrische schok.

- Misbruik het snoer niet. Nooit . gebruik de koord voor dragen,trekken het elektrisch gereedschap loskoppelen. Houd het snoer uit de buurt van hitte, olie en scherpe randen. of verhuizen onderdelen. Beschadig of in de knoop geraakte snoeren vergroten het risico op elektrische schokken. schok.

- Bij het bedienen van een elektrisch gereedschap buitenshuis, gebruik een verlengsnoer koord Geschikt voor buitengebruik. Gebruik van een koord dat geschikt is voor buitengebruik vermindert de risico van elektrische schok.

- Als u een elektrisch gereedschap gebruikt in een vochtige omgeving locatie is onvermijdelijk, gebruik A resterend stroomvoorziening (RCD) beveiligd. Gebruik van een Aardlekschakelaar vermindert het risico op elektrische schok.

Algemeen Veiligheidswaarschuwingen voor elektrisch

gereedschap - Persoonlijke veiligheid

- Blijf alert, let op wat je doet en gebruik gemeenschappelijke zin wann het bedienen van een elektrisch gereedschap. Doen geen gebruik maken van een elektrisch gereedschap terwijl Jij zijn moel of invloed van drugs, alcohol of medicijnen. Een moment van

onoplettendheid tijdens het bedienen elektrisch gereedschap kan leiden tot serieus persoonlijk blessure.

• Gebruik persoonlijke beschermingsmiddelen. Draag altijd een oogbescherming. bescherming.Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, harde hoeden of gehoorbescherming die voor de juiste omstandigheden worden gebruikt, zullen verminderen persoonlijk verwondingen.
• Voorkom onbedoeld starten. Zorg voor de schakelaar staat in de uitpositie voordat u het aansluit op de stroombron en/of de batterij inpakkplukken omhoog of het dragen van het gereedschap. Dragen elektrisch gereedschap met uw vinger op de schakelaar of het aanzetten van de stroom elektrisch gereedschap dat de schakelaar aan heeft nodigt uit i ongelukken.
• Verwijder alle aanpassingen sleutel of moersleutel voordat u het elektrische gereedschap inschakelt op.A moersleutel of sleutel links bevestigd aan een roterend onderdeel van de elektrisch gereedschap kunnen resultaat in persoonlijk letsel.
• Reik niet te ver. Zorg voor een goede voetpositie en evenwicht. bij alle keer. Hierdoor is een betere controle over het elektrische gereedschap mogelijk onverwacht situaties.
• Kleed je goed. Draag geen losse kleding of sieraden. Houd je haar e kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lange haar kan gevangen worden in bewegend onderdelen
• Indien er voorzieningen aanwezig zijn voor de aansluiting van stofafzuiging enverzamelfaciliteiten, zorg ervoor dat deze op elkaar zijn aangesloten en correct worden gebruikt gebruikt. Het gebruik van stofafzuiging kan Verminder stofgerelateerde gevaren.
• Laat de vertrouwdheid die ontstaat door veelvuldig contact niet toenemen. gebruik van gereedschap je toestaan worden zelfgenoegzaam en negeren de principes van gereedschapsveiligheid. Een onzorgvuldige handeling kan ernstige gevolgen hebben binnen een fractie van een seconde een verwonding oplopen.

Elektrisch gereedschap Gebruik en Zorg

- a) Forceer het elektrische gereedschap niet. Gebruik de juiste elektrisch gereedschap voor uwoepassing. Het juiste elektrische gereedschap zal het doen werk beter en veiliger bij de tarief waarvoor het is ontworpe

- Niet doen Gebruik het elektrische gereedschap als de schakelaar doet niet draai op En uit. Ellektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk En moeten zijn gerepareerd.

- Haal de stekker uit het stopcontact en/of verwijder de accu, indien afneembaar, van het elektrische gereedschap voordat het maken van een aanpassingen, het verwisselen van accessoires of het opbergen van elektrisch gereedschap. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat de machine start. elektrisch gereedschap per ongeluk.

- Inactief opslaan elektrisch gereedschap buiten bereik van kinderen bewaren En Doen niet toesta personen die niet bekend zijn met het elektrische gereedschap of deze instructies bedienen het elektrisch gereedschap. Elektrisch gereedschap is gevaarlijk in de handen van ongetraind gebruikers.

- Behouden elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen. onderdelen, breuk van onderdelen en elke andere toestand die kan va invloed zijn de werking van elektrisch gereedschap. Laat het elektrisch gereedschap repareren als het beschadigd is voor gebruik. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.

- Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap gereedschap met scherpe snijkanten zijn minder waarschijnlijk naar binden En Zijn gemakkelijker naar controle.

- Gebruik het elektrische gereedschap, de accessoires en de gereedschapsbits enz. overeenstemming metze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Gebruik van het elektrisch gereedschap voor andere handelingen dan die bedoeld kon resulteren in een gevaarlijke situatie.

- Houd handgrepen en grijpvlakken droog, schoon en vrij van vuil. olie vet. Gladde handgrepen en grijpende oppervlakten doen niet toestaan

veilige bediening en controle van het gereedschap in onverwachte situaties.

Dienst

- Laat uw elektrisch gereedschap onderhouden door een gekwalificeerde reparateur gebruik makend van alleen identieke vervangende onderdelen. Dit zorgt ervoor dat de veiligheid van de stroom gereedschap is onderhouden.

1. Gespecificeerde voorwaarden van Gebruik

- De machine is geschikt voor het zagen van hout, houtafgeleide materialen en kunststoffen. Snijd ronde stukken niet dwars op zijn longitudinale as zonder geschikte mallen of bevestigingen. De een roterend zaagblad kan de werkstuk. Bij het zagen van dun materiaal da op de rand ligt, is een geschikte gids moeten zijn Wordt gebruikt voor stevige ondersteuning.

- Elk ander gebruik is niet zoals gespecificeerd. De fabrikant is niet aansprakelijk voor elk schade veroorzaakt door niet gespecificeerd gebruik .

- Wijziging van de machine of gebruik van onderdelen niet goedgekeurd door de De fabrikant van de apparatuur kan onvoorziene schade veroorzaken!

2. Algemene veiligheid Informatie

- Bij het gebruik van dit gereedschap dient u de volgende veiligheidsinstructies in acht te nemen : het risico op persoonlijk letsel of materiële schade uitsluiten schade.Alstublieft Ook observe de speciale veiligheidsinstructies in de respectievelijk hoofdstukken.

- Indien van toepassing, volg de wettelijke richtlijnen of voorschriften ter voorkoming van ongevallen met betrekking tot het gebruik van band zagen.

Algemeen gevaren!

- Houd uw werkplek opgeruimd Een rommelige werkplek is een uitnodiging voor ongelukken.

- Wees alert.Weet wat je doet. Ga met reden aan de slag.Doe gereedschap niet bedienen terwijl onder invloed van drugs,

alcohol of medicijnen. Houd rekening met de omgevingsomstandigheden: zorg dat het werkgebied goed verlicht is.

- Voorkom ongunstige lichaamshoudingen. Zorg voor een stevige ondergrond en blijf jouw evenwidet allen tijde.Bij het werken met lange voorraad gebruik geschikt ondersteunt. Doen Gebruik het gereedschap niet in de buurt van ontvlambare stoffen. vloeistoffen of gassen.

- De zaag mag alleen worden gestart en bediend door personen vertrouwd met lintzagen en die zich te allen tijde bewust zijn van de gevaren geassocieerd met de werking van een dergelijk gereedschap.

- Houd omstanders, met name kinderen, buiten de gevarenzone. Personen onder 18 jaar oud zal Gebruik deze tool alleen in de cursus van hulberoepsopleiding, onder toezicht van een instructeur.

- Doen niet andere personen toestaan het gereedschap of de stroom aan te raken kabel terwijl Het is rennen.

- Doen gereedschap niet overbelasten "C gebruik het alleen binnen de prestatie bereik Het is ontworpen voor (zie "Technische specificaties ").

Gevaar ! Risico van Elektrisch Schok !

- Doen Stel het gereedschap niet bloot aan regen.

- Niet doen bedienen hulpmiddel in vochtig of nat omgeving.

- Voorkom lichamelijk contact met geaarde voorwerpen zoadatoren, leidingen, kooktoestellen en koelkasten bij het gebruik van dit gereedschap.

- Doen niet Gebruik de stroomkabel voor welk doel dan ook Het is niet bedoeld voor.

Risico op persoonlijk verwonding en verplettering door

verhuizen onderdelen!

- Doen het gereedschap niet bedienen zonder geïnstalleerde bewakers.

• Altijd Houd voldoende afstand tot de lintzaag blad. Gebruik geschikte voedingshulpmiddelen indien nodig.
• Houd voldoende afstand om componenten aan te drijven wanneer u d gereedschap gebruiktProbeer niet om het lintzaagblad te stoppen door duwen het werkstuk tegen zijn kant.
• Zorg ervoor dat het gereedschap is losgekoppeld van de stroomvoorziening voordat u het gebruikt. onderhoud. Zorgen bij het inschakelen (bijvoorbeeld na onderhoud) geen gereedschap of losse onderdelen achterblijven of in het gereedschap.
• Schakel de stroom uit als het gereedschap is niet gebruikt.

Snijgevaar, zelfs met het snijgereedschap op een afstand va stilstand!

Draag handschoenen bij het verwisselen van snijgereedschap .

Risico op terugslag (werkstuk) wordt gevangen door de lintzaag mes en gegooid tegen de (beheerder )!

• Doen werkstukken niet vast laten lopen.
• Dunne of dunwandige werkstukken alleen met fijnvertanding zagen zaag messen. Gebruik altijd scherpe lintzaag messen.
• Controleer bij twijfel het werkstuk op vreemde voorwerpen (bijvoorbeeld spijkers of schroeven).
• Snij alleen materiaal van afmetingen die een veilige en zekere werking mogelijk maken vasthouden terwijl snijden. Snijd nooit meerdere werkstukken tegelijk en ook geen bundels met daarin meerdere individuele stuks. Risico op persoonlijk letsel als individu stukken worden gevangen door de lintzaag blad onbeheerst .

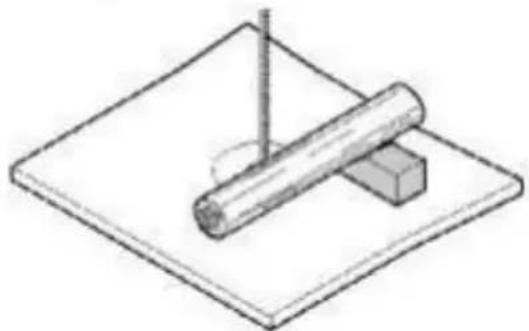

• Bij het snijden ronde voorraad, gebruik een geschikte mal om te voorkomen dat het werkstuk draaien.

Verstrengeling gevaar !

Zorg ervoor dat geen enkel lichaamsdeel of kleding kan zijn gevangen En getrokken in door roterende componenten (geen stropdassen, geen losse kleding; bevat lange haar met haarnetje).

Zaag nooit werkstukken die de volgende stoffen bevatten materialen: -Touwen

-Snaren
-Koorden
-Kabels -
Draden

Gevaar veroorzaakt door onvoldoende persoonlijke ming versnelling!

- Draag gehoor bescherming.

- Draag veiligheid bril.

- Draag stof masker.

- Draag geschikte werkkleding.

- Bij het buiten werken is het dragen van antislip schoenen zijn aanbevolen.

Risico op letsel door houtstof inademen !

Stof van bepaalde houtsoorten (eik, beuk, es) kan kanker veroorzaken als het inademt. Werk alleen met een geschikte stofafzuiger die op de zaag aangesloten.

Gevaar dat ontstaat door wijziging van de machine, of gebr

van

onderdelen die niet getest en goedgekeurd zijn door de fabrikant de apparatuur!

Monteer het gereedschap strikt volgens deze instructies. Gebruik alleen onderdelen goedgekeurd door de fabrikant van de apparatuur. Gebruik alleen gereedschap (lintzaag)

messen) die voldoen aan EN 847-1:1997.

Doen geen verandering onderdelen.

Gevaar gegenereerd door gereedschap gebreken!

• Houd gereedschap en accessoires bij de hand in goede staat repareren. Volg de onderhoudsinstructies op. Controleer het gereedschap op mogelijke schade voordat u het gaat repareren. gebruik:
• moeten alle veiligheidsvoorzieningen, beschermingsvoorzieningen of licht beschadigde onderdelen worden gecontroleerd. gecontroleerd op goede werking als gespecificeerd.
• Controleer of alles bewegend onderdelen werken goed en doen niet jam. Alles onderdelen moet correct geïnstalleerd zijn en aan alle voorwaarden voldoen noodzakelijk voor de juiste werking van het gereedschap.
• Beschadigde beschermingsapparaten of onderdelen moeten gerepareerd worden of vervangen door een gekwalificeerde specialist. Heb beschadigde schakelaars vervangen door een dienst midden. Gebruik het gereedschap niet als de schakelaar niet in het midden kan worden gezet. worden gedraaid OP of UIT . Houd handgrepen vrij van olie En vet.

9. Symbolen op de Machine

Gevaar! Het negeren van de volgende waarschuwingen kan leiden tot ernstige persoonlijk letsel of materiële schade.

Lees de instructies.

Lintzaagblad looprichting .

4. Veiligheid Apparaten

Bovenste blad Bewaker

- De bovenste zaagbladbescherming (26) beschermt tegen onbedoeld contact met het zaagblad en tegen rondvliegende spanen. Om het bovenste zaagblad te beschermen tegen bescherming bieden tegen contact met de band zaag mes, het moet altijd zo dicht mogelijk bij ell worden geplaatst naar het werkstuk (max.afstand 3mm).

Onderste blad Bewaker

- De onderste mesbescherming (27) beschermt tegen onbedoeld contact met de zaag blad.

- De onderste beschermkap moet altijd s zijn in plaats en bedek de band zaag blad terwijl de lintzaag is rennen.

Huisvesting Deuren

- De behuizingsdeuren (25) beschermen tegen contact met de roterende onderdelen binnenin de machine. Beide behuizingsdeuren moeten zijn gesloten terwijl de machine en is in gebruik.

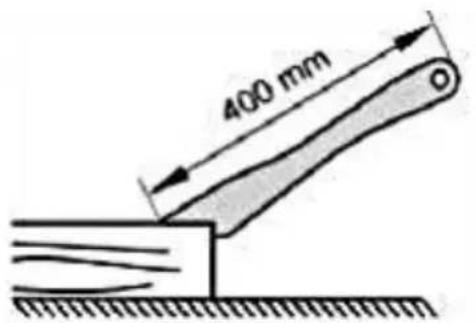

Duwstok

- De duwstok dient als verlengstuk van de hand En beschermt tegen onbedoeld contact met het zaagblad.

- De duwstok moet altijd zijn gebruikt als de afstand tussen band zaagmes en een geleiderail is minder dan 120 mm. Gids de duw stok bij e hoek van 20° ...30° tegen het oppervlak van de zaagtafel.

400 mm

- Wanneer de duwstok is niet heb het gebruikt kan zijn opgeslagen op de duw stok houder voorzien op het frame van de bandzaag. Vervang de duw stok indien beschadigd.

VERVOER

X& Set bovenste bladgeleider naar zijn laagste positie zn.

H& Verwijderen uitstekende accessoires.

- Wanneer verzending, gebruik origineel verpakking als mogelijk.

MACHINE DETAILS

Eindmontage en installatie.

Pak de machine uit en controleer op zichtbare schade die tijdens het transport is ontstaan. Als er schade wordt geconstateerd, waarschuw dan onmiddellijk uw dealer.

Deze machine wordt gedeeltelijk gedemonteerd geleverd. Zaagtafel en geleider voor de langsgeleider moeten voor gebruik worden geïnstalleerd.

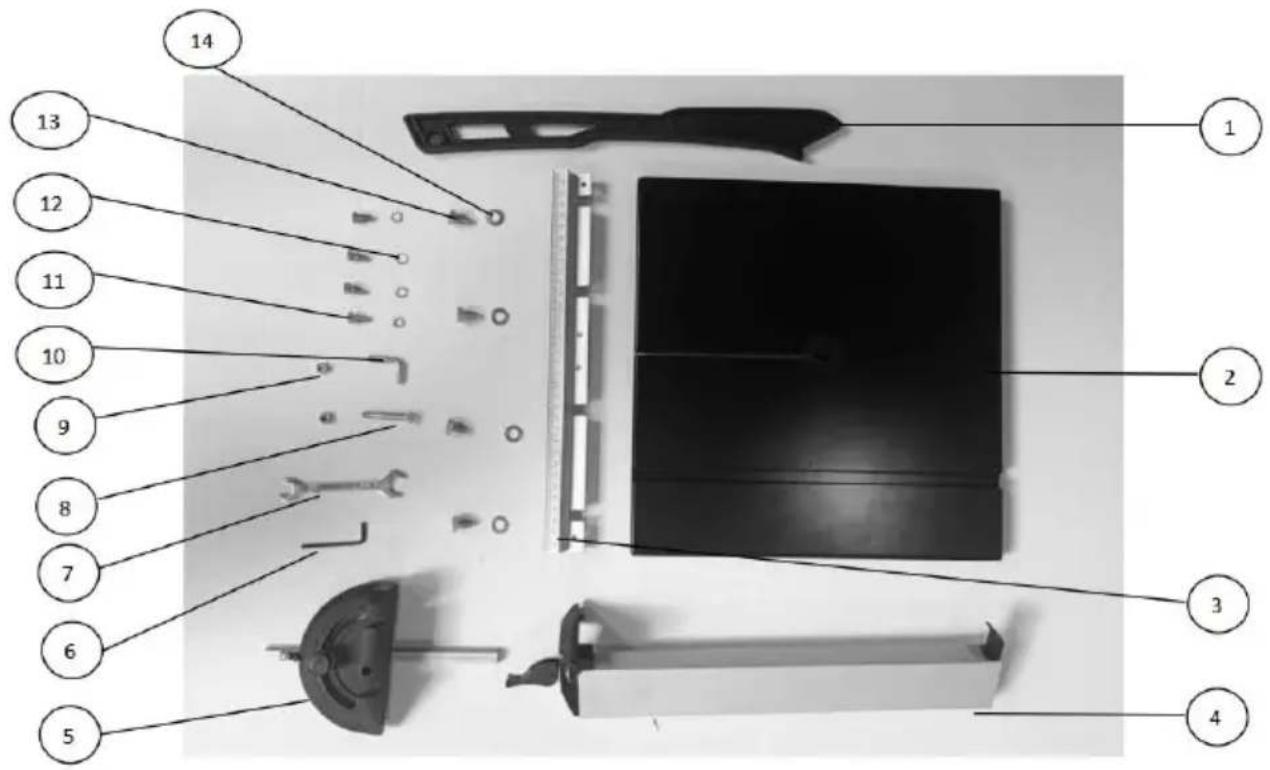

Standaard accessoires

Fit voedselpad aan de onderkant van de be
Fit been naar de onderkant van de zaag m Wagenbout M8 × 16 , 8 ring en 8 zeskan M8.

Fit dwarsbalk (lang) aan het been met 4 Wagenbout M8 × 16 , 4 ringen en 4 zeskantmoeren M8.Fit kruisbeugel (kort) aan het been met 4 Wagenbout M8 × 16 , 4 ringen en 4 zeskantmoeren M8.
Zorg ervoor dat de schroeven niet tegelijk worden aangedraaid. Zo is het makkelijker de montagegaten te positioneren en de schroeven te bevestigen.

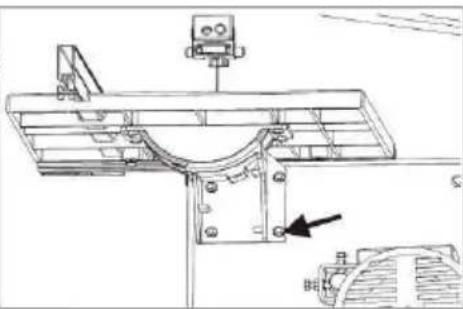

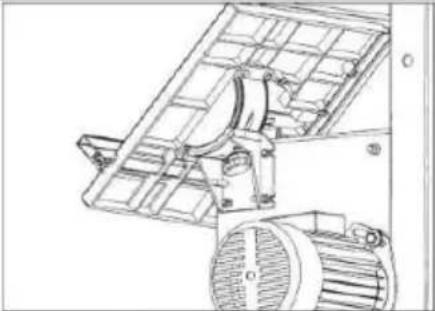

De zaagtafel installeren19. Fit eindstopschroef aan de onderkant v de laag huis.20. Geleiderzaagtafel boven de lintzaag mes en plaats Het op de tafel tap.21. Installeer op de draaipen met elk 4 gekartelde borgringen en zeskantschroef M6x1 6 .
Uitlijnen van de zaagtafelDe zaagtafel moet zijn uitlijnen d in twee vliegtuigen .Zijdelings, zodat het blad precies in het midden loopt de tafel invoeg Bij rechte hoeken ten opzichte van de band zaag blad .
Zaagtafel Laterale uitlijning19. Maak de vier bevestigingsschroeven los die de onderste tafelsteun vasthouden t20. Richt de werktafel zo uit dat het zaagt loopt door het midden van de tafelinzetstukken gleuf .21. Draai de vier bevestigingsschroeven we vast .
De werktafel uitlijnen op Rechte hoeke opzichte van de Lintzaag Blad31. Salarisverhoging bovenste zaagbladgeleider volledig. Controleer de spanning van het lintzaagblad .32. Maak het slot los hefboom .33. Gebruik een winkelhaak om de tafel
haaks te zetten naar de blad En aanspannen het slot hefboom opnieuw.34. Draai de borgmoer (41) los en pas de limiet aan de bovenkant aan schroef(42)totdat Het aanrakingen de Werktafel .35. Draai de vergrendeling vast moer.

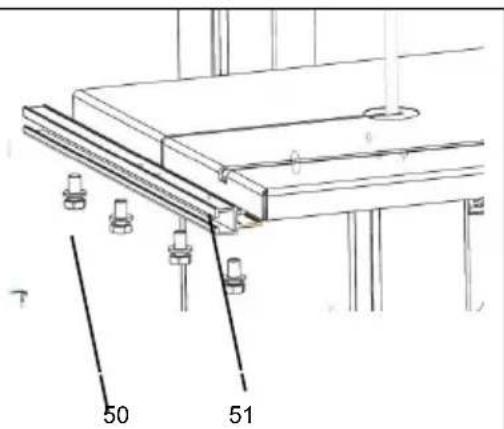

Het installeren van de Hekgeleider ExtrusieBevestig de extrusie van de geleider met vier schroeven en ringen aan de zaagtafel.
Het installeren van de Scheur Schuttin13. De een scheurhek kan worden gebruikt op beide kanten van de blad.14. Plaats trekgeleider op de trekgeleidergeleider. Draai het slot vast hefboom van de scheur.
Het installeren van de Duwstok Houde25. Draai een zeskantmoer vast A pet sch, alles de weg tot de niet-geschroefde d van de schacht.26. Draai de dopschroef in het gat op de kant van de band zaag.27. Zeskantmoer vastdraaien handvast alleen.28. Hangen duwstok op de dopschroef wanneer niet in gebruik.
De verstekgeleider wordt vanaf de voorkant van de tafel in de gleuf van de tafel gesto

Let op: In dit hoofdstuk worden de essentiële bedieningselementen van demachine worden geïntroduceerd.

De het juiste gebruik van de machine wordt beschreven in hoofdstuk "Bediening". Lees dit hoofdstuk voordat u de voor het eerst zag .

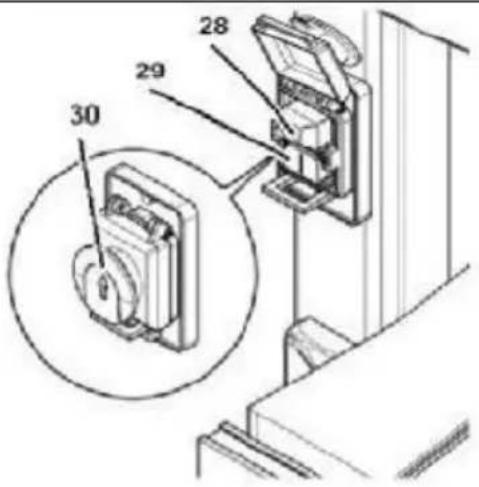

AAN/UIT-schakelaar met noodstop

1. Om te starten = druk op de groene schakelaar knop(29).
2. Om te stoppen = druk op de rode d schakelaar knop(28)of de deksel(30)var de AAN/UIT schakelaar.
3. In het geval van een spanningsuitval onderspanningsrelais schakelt uit. Dit voorkomt dat de machine opstart wanneer de stroom uitvalt is restaurer ed. To opnieuw opstarten, de groene schakelaarknop moeten zijn ingedrukt.

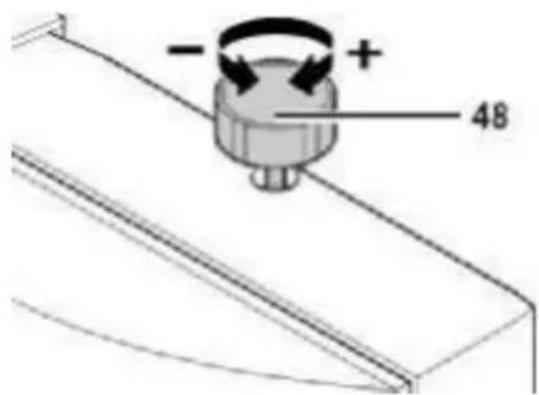

Instelknop voor de spanning van het lintzaagblad

1. Met de instelknop (31) wordt de lintzaag b lade spanning wordt gecorrigeerd, indien nodig:
2. De instelling draaien knop met de klo mee verhoogt de bladspanning.
3. De instelling draaien Door de knop tegen de klok in te draaien, wordt de bladspanning verminderd.

Instelling Knop voor Bladvolging afstelling

1. Met de instelknop (33) wordt de kanteling van de bovenste band ingesteld . zaagwiel kan zijn indien nodig aangepast.Dit Tracking - aanpassing is vereist om het mes te hebben loop precies in het midden op rubberen banden van de band zaagwielen .
2. Met de klok mee draaien = het mes beweegt naar de achterkant.

30 29 28

21. Tegen de klok in draaien = mes bew naar voren .

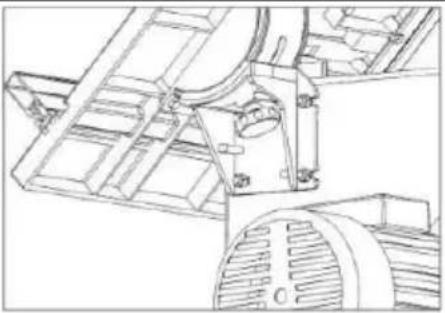

Zaagtafel kantelenNa het losdraaien van de borgschroef (35) kantelt de zaagtafel (36) traploos 45° ten opzichte van het zaagblad.

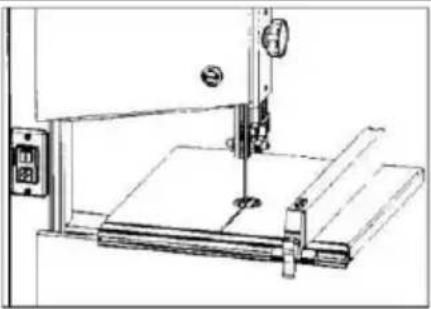

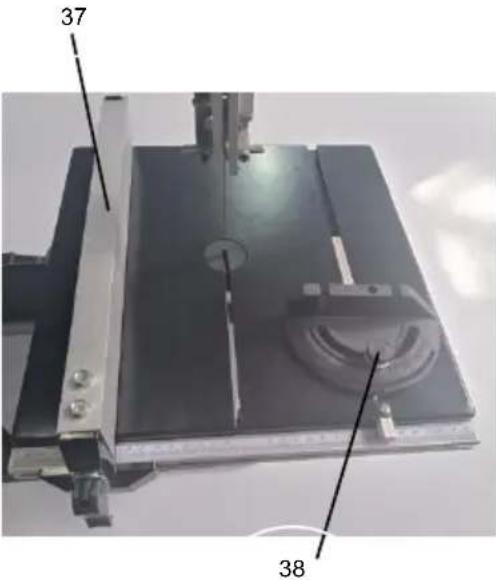

Scheur SchuttingDe rip fence(37)klemmen aan de voorkant van de lintzaagtafel ;De rip fence kan zijn gebruikt op beide kanten van de blad .
Mijter SchuttingDe verstekgeleider wordt vanaf de voorkar van de tafel in de gleuf van de tafel gest verstekzaagsneden de verstekgeleider draait naar 60°in beide richtingen Voor 45°90°enEr worden positieve stops voor verstekzag meegeleverd.Om een mijn drie hoek:losmaken slot handvat(38) door het tegen de klok in te draaien .Gevaar voor letsel! Bij het zagen de verstekgeleider is het slot hand moet zijn stevig vastgedraaid .

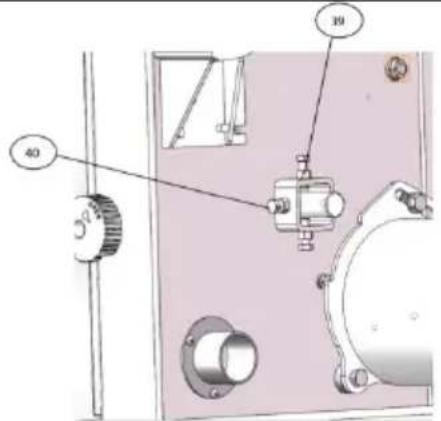

Met de instelling Hex.Hd.Bolt( 40 ) en moer (39) de kanteling van de onderste band zaagwiel kan zijn indien no aangepast.Dit Tracking -aanpassing is verei om het mes te hebben loop precies in he midden op de rubberen banden van de ba zaagwielen .

EERSTE WERKING

Gevaar! Start de zaag pas nadat de volgende voorbereidinge zijn getroffen

voltooid:

-De zaag is veilig gemonteerd;

-De zaagtafel is geïnstalleerd En

uitgelijnd ; -De riemspanning was

gecontroleerd;

-Veiligheidsvoorzieningen hebben worden gecontroleerd.Sluit de zaag aan op het lichtnet

alleen leveren na alle bovenstaande punten voorbereidingen zijn voltooid Anders er is een risico op onbedoeld starten van de zaag, die kan oorzaak ernstig persoonlijk blessure.

Aansluiting stofafzuiger

Gevaar! Stof van bepaalde houtsoorten (eik, beuk en es) kanker veroorzaken als het wordt ingeademd: gebruik altijd een stofafzuiger als u in afgesloten ruimtes werkt (de luchtsnelheid bij stofafzuiging van de zaag is te hoog).

poort≥20 mevrouw).

Let op ! Bediening zonder A stof verzamelaar is alleen mog

-Buiten;

-Voor kortdurend gebruik (tot max. 30 minuten); -

Met stof beademingsapparaat.

-Als er geen stofafzuiger aanwezig is gebruikte chips zullen zich ophopen, wat behoefte naar zijn VERWIJDERD periodiek.

Sluit de stofafzuiger of industriële stofzuiger met een geschikte adapter aan op de stofafzuiging haven.

Het spannen van de Lintzaag Blad

Gevaar! Te veel spanning kan ervoor zorgen dat de band losschiet. zaag blad breken.Te een kleine spanning kan ervoor zorgen dat het aangedreven lintzaagwiel uitglijden en de lintzaag naar stop.

1. Verhoog de bovenkant blad gids volledige y(zie "Bewerking").

2. Controle van de bladspanning:-Controleer de spanning door duwen met een vinger,halverwege tussen tafel en bovenste bladgeleider, tegen de zijkant van de mes (het mes mag niet buigen) meer dan 1-2 mm).

3. Corrigeer indien nodig de spanning: draai de instelling knop(48) tegen de klok in verhoogt de bladspanning . Door de instelknop (48) tegen de klok in te draaien vermindert de bladspanning.

- + 48

Verbinding met Hoofdstroom

Gevaar! Hoge spanning Gebruik de zaag alleen in A

droog omgeving.

Gebruik de zaag alleen op een stroombron matching het volgende vereisten (zie ook "Technische specificaties"):

- Hoofdnet spanning En systeem frequentie conform naar de spanning en de frequentie die op de machine wordt weergegeven naambord;

H&; Zekeringbeveiliging door een reststroom bediend apparaat (RC D) van 30 mA gevoeligheid;

H& Stopcontacten goed in stilstand, geaard en getest;

Opmerking :

Neem contact op met uw lokale Elektriciteit Neem contact op met uw elektricien of met het bestuur als in twijfelt u of uw huisaansluiting voldoet aan de vereisten.

\& Zorg ervoor dat de voedingskabel goed is aangesloten. uit van de weg,zodat Het doet het werk niet hindert en geen belemmering vormt struikelen gevaar of zal krijgen beschadigd.

• Bescherm de stroom levering kabel van hitte, agressief vloeistoffen En scherp randen.
• Gebruik alleen rubber geïsoleerd verlenging kabels van voldoende leiding kruis

sectie (3 x 1,5 mm2, voor machines met 3-fasenmotor: 5 x 1.5 mm2) \& Doen niet trek aan de stroomtoevoer kabel naar stekker eruit.

1. Wanneer de zaag gemonteerd is en alle veiligheidsvoorzieningen in ord zijn, geïnstalleerd,verbinding maken het naar de stroomvoorziening.
2. Zaag kort starten en draai UIT onmiddellijk opnieuw.
3. Controleer de zaagband richting van rotatie: in de snijden gebied Het moet van boven naar beneden lopen.
4. Als de lintzaag blad e draait in de verkeerde richting,ontkoppelen de stroom voedingskabel bij de zaag.
5. Laat de elektrische aansluiting veranderen door A gekwalificeerd elektricien!

Aansluiting op stroom Hoofdgerechten

WERKING

Gevaar! Om het risico op persoonlijk letsel te verminderen blessure als veel als

mogelijk, de volgende veiligheid Bij het gebruik van de zaag diende volgende aanbevelingen in acht te worden genomen.

Gebruik persoonlijk beschermingsmiddelen:

H& Stof beademingsapparaat;

H& Gehoorbescherming;

H& Veiligheidsbril.

Zaag slechts één werkstuk tegelijk een tijd.

Altijd Houd het werkstuk op de tafel. Doen het

werkstuk niet laten vastlopen.

Doen probeer de lintzaag niet te stoppen blad door het werkstuk duwen tegen zijn kant.

Indien het type werk dit vereist, gebruik dan het volgende:

- Werkondersteuning voor lange tijd voorraad, die zou anders val van tafel op voltooiing van de snede;

H& Duwstok - indien afstandsgeleider - lintzaagblad d120 ik ben ik;

H& Stofafzuiger;

- Een passende jig bij het snijden ronde voorraad, naar houden Het van draaien;

- Een geschikte geleider voor stevige ondersteuning bij het zagen dun voorraad leggen op rand.

Controleer voordat u met de werkzaamheden begint of het volgende aanwezig is: goed functioneren volgorde:

H& Lintzaag blad;

X& Boven en onderste blad bewaker .

& Vervang beschadigde onderdelen bij eenmaal!

- Ga uit van correct werk positie(de lintzaag tanden van het mes moeten wijzen naar de exploitant ).

- Nooit snee meerdere werkstukken bij de dezelfde tijd, En Ook, elk bundels met meerdere afzonderlijke stukken. Risico op persoonlijk letse

als individueel stukken worden gevangen door de zaag blad ongecontroleerd.

Gevaar voor intrekken/beknellen!

H& Doen draag geen losse kleding, sieraden of handschoenen, die kan betrapt worden en wond omhoog door draaiend machineonderdelen. Bevat lange haar met een haarnetje.

- Nooit snee voorraad waaraan touwen, koorden, snaren, kabels en draden zijn bevestigd of die dergelijke materialen bevatten.

Bandzaaginstellingen

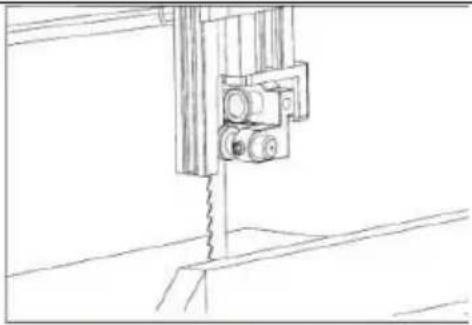

BladgeleidingDe zaagbladgeleider van dit lintzaagmodel BAS 250 zorgt voor ee exacte geleiding van het blad voor schone sneden. Zorg er bij het gebruik van smalle bladen voor dat de onder bladgeleider het blad aan beide zijder en aan de achterkant positief ondersteunt .Plaats de lagers van de bovenste bladgeleider binnen ca. 0,5 mm van blad en het achterste lager tegen de achterkant van het blad, net erbuiten. Plaats het lager niet te dicht, omdat wrijving hitte genereert, wat een nade effect kan hebben op de lagers en h zaagblad .

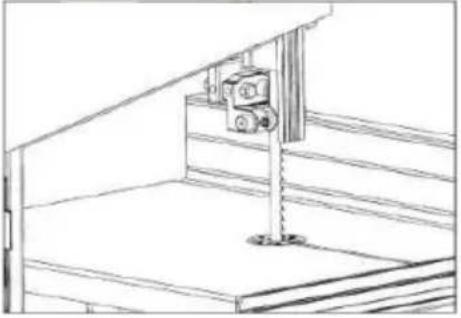

De maaihoogte instellenDe bovenste bladgeleider moet altijd dicht mogelijk tegen het werkstuk worden geplaatst. Om af te stellen, draait u de knopmoer aan de zijkant van de bovenste wielkast, en draai dwigmoer vast na het instellen .Set bovenste bladgeleider 3 mm bove het werkstuk e .
Zaagtafel kantelenVoor versteksneden kantelt de zaagtafel traploos over 45 Om te kantelen draait u de knop op de tafeldraaipunten los, stelt u de tafel in op de gewenste hoek en draait u de knop weer vast.Het is raadzaam om de juiste hoekinstelling te controleren doorproefsneden te maken in afvalhout .

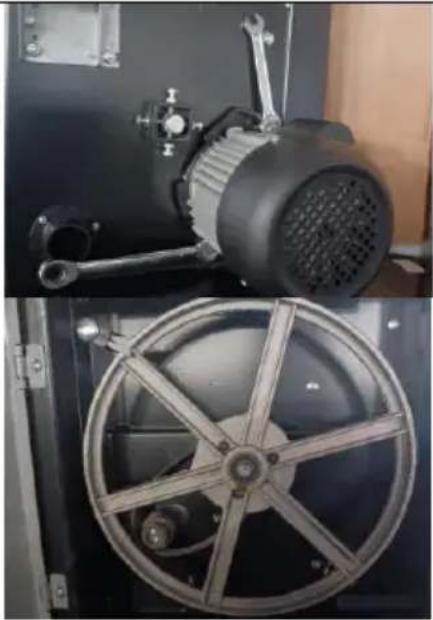

Snelheidsaanpassing19. Gebruik een sleutel om de twee te maken bouten tonen n En dra de motor tegen de klok in.20. Na de riem is losgemaakt, aanpassen de positie van de riem in de motorwiel en aangedreven wiel om snelheid te bereiken verordening.21. Na de snelheid is aangepast, dra de motor rechtsom, riem omhoog En slot de bout.

Veiligheidsinformatie

1) Kies en installeer een tafelinzetstuk-extrusie die geschikt is voor het typ snede dat u wilt maken zijn uitgevoerd:

• Tabel extrusie invoegen met A smalle sleuf voor standaard dwarsdoorsneden alleen;
• Tabel inzetstukken extrusie met A afgeschuind sleuf voor schuine kant bezuinigingen Ook.
  2) De lintzaag afstellen blad snelheid.
  3) Pas indien nodig de kanteling van de tafel aan.

Risico op terugslag (werkstuk) wordt gevangen door de lintzaag mes en tegen de gebruiker geslingerd)!D o geen werkstukken vastklemmen.

4) Selecteer de verstekgeleider en de tafelkanteling voor het type snijbewerking naar zijn uitgevoerd.
5) Set bovenste bladgeleider 3 mm boven het werkstuk e.

Let op: Maak altijd een proefsnede in een stukje afval om de instellingen te controleren ; corrigeer indien nodig voordat u het werkstuk snijdt .

6) Plaats het werkstuk op de zaagtafel.

7) Stekker in.

8) Start zaag.

9) Werkstuk in een enkel doorgang.

10) Uitschakelen als er niet meer gesneden wordt moet worden gedaan onmiddellijk daarna.

ZORGEN ONDERHOUD

Gevaar!Voordat u met alle onderhoudswerkzaamheden begint:

H& Schakelaar apparaat UIT.

H& Stekker eruit stroomkabel.

H& Wachten totdat de zaag is gekomen A compleet stop.

- Controleer dat alle veiligheid apparaten zijn operationeel opnieuw na elk dienst.

- Vervangen defect onderdelen, vooral veiligheid apparaten, alleen met oprecht vervanging onderdelen. Onderdelen niet getest en goedgekeurd door de fabrikant van de apparatuur kunnen onvoorziene schade veroorzaken.

- Zaagblad verwisselen en instellen

1. Maak de vier schroeven (50) los verwijder het hek gids extrusie (5

2. Open beide huisvesting deuren .

3. Stel de bovenkant in blad gids(55)naar zijn laag west positie

50 51

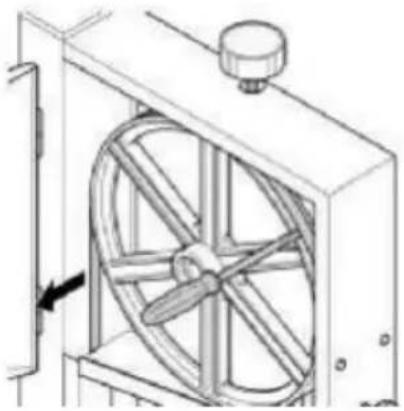

1. Verminder vervolgens de bladspanning door het handwiel (48) boven op de bovenste wielbehuizing te draaien. Verwijder het blad, de geleider het door

H& De sleuf in de zaag tafel

H& De mesbescherming aan de bovenkant blad gids

H& De bladafdekking op de zaagbehuizing(54)en De bladgeleiders.

1. Een nieuwe band monteren zaag mes. Observeer juist positie: de tanden Wijs naar de voorkant (deur) van de zaag .

2. Middenbandzaagblad op de rubberen banden van de Bandzaagwielen.

3. Snelspanner vastdraaien hefboom totdat blad Nee langere slip van lintzaag wielen.

4. Dichtbij beide huisvesting deuren.

5. Dan:

\& Spanbandzaagblad (zie "Initiaal") "operatie").

- Uitlijnen band zaag mes (zie "Verzorging en onderhoud");

- Uitlijnen blad gidsen( zie "Zorg" En onderhoud");

X& Laat de zaag testen rennen vo op minstens één minuut;

H& Stop de zaag, trek de stekker u het stopcontact en controleer de instellingen opnieuw.

- + 48

55 54

Uitlijnen van de Lintzaag BladAls het lintzaagblad niet loop in de centrum van de rubberen banden, de tracking moet worden gecorrigeerd door de kanteling aan te passen van bovenste lintzaag wiel :19. Slot losmaken noot(56) .20. Draai instelling knop(5 7):- Draai instelling knop (57 ) met de mee als het lintzaagblad loopt naar o voorkant van de zaag.- Draai instelling knop (57)teller klok verstandig als het lintzaagblad loopt naar de achterkant van de zaag.21. Vastdraaien slot noot(56).
Het uitlijnen van het bovenste me GidsDe bovenste bladgeleider bestaat uit van:X& Stoot lager ( ondersteunend) de band zaag blad van de achterkant )X& Twee gidsen lagers (voorzien van zijdelingse ondersteuning).Alle lagers moeten opnieuw worden afgesteld na elk band zaag blad wijziging en/of trackingaanpassing .
Uitlijnen van de Onderste bladgeleiderDe onderste bladgeleider bestaat uit van :X& Stoot lager ( ondersteunend) de band zaag blad van de achterkant )● Twee piloot p in voorzien lateraal I.Deze onderdelen nodig hebben na elb en zaagbladwissel of volgen
Vervangen van de BandzaagbandControleer de banden van de lintzaagregelmatig op slijtage. Vervang alleenparen:19. Verwijderen lintzaagblad .20. Til de band van de lintzaag op reen kleine schroevendraaier en trde lintzaag wiel.21. Berg nieuwe lintzaagbanden en d'band opnieuw installeren zaagblad.
Het vervangen van het tafelinzetstDe tabelinzet heeft nodig vervangingwanneer zijn sleuf heeft vergrootworden of beschadigd.13. Verwijder de tafelinzet (61) van d'zaagtafel (duwen) omhoog vanonder).14. Fit nieuwe tafel invoegen.
Het schoonmaken van de Zaag19. Open de behuizing deuren.20. Verwijder houtsnippers en zaagse met een borstel of stofzuigerschoner.21. Sluit de behuizing deuren.

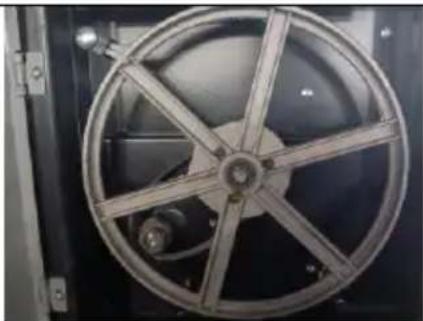

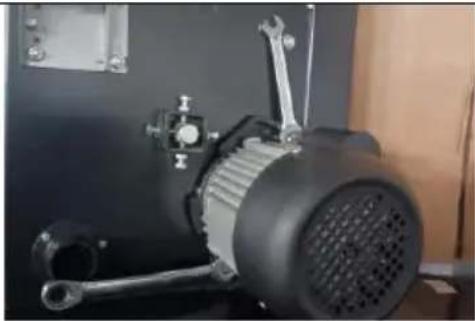

Riem Vervanging31. Gebruik een sleutel om de tweete maken bouten getoond en draade motor r tegen de klok in.32. Los de riem .

1. Maak het bovenste deel van de lintzaag los strak knob, losmaker de zaag blad.

2. Maak de veer los met een veer klem en amp.

3. Haal het onderste wiel eraf en vervang het de riem .

Gevaar! Bewaar de zaag waar

H& Het kan niet worden gebruikt of gemanipuleerd door ongeoorloofd personen en

H& Niemand kan krijgen pijn doen door de machine.

Opmerking :

De AAN/UIT-schakelaar kan beschermd worden door een hangslot.

Voorzichtigheid!

Doen Bewaar de zaag niet buiten, op onbeschermde plaatsen of in vochtig of nat locaties.

REPAIRS

Gevaar!

Reparaties aan elektrisch gereedschap moeten worden uitgevoerd door gekwalificeerd elektriciens alleen! Elektrisch gereedschap in behoefte aan reparatie kan zijn verzonden naar de dienst centrum van jouw land. Raadpleeg de reserve onderdelenlijst voor het adres.

Voeg een omschrijving van het defect bij het elektrische gereedschap.

ENVIRONMENTAL PROTECTION

Alle verpakking materialen zijn 100% recyclebaar. Versleten elektrisch gereedschap en accessoires bevatten aanzienlijke hoeveelheden waardevolle grondstoffen en rubber materialen, die kunnen zijn gerecycled.

Deze instructies zijn afgedrukt op papier geproduceerd met elementair chloorvrij bleken proces.

Gevaar!

Voordat u storingen of onderhoudswerkzaamheden uitvoert altijd:

& Schakelaar machine UIT

H& Stekker eruit stroomkabel.

- Wacht tot de band zaag blad heeft komen naar A compleet stop. Controleer na elke storing of alle veiligheidsvoorzieningen functioneren.

Motor doet niet loop

Onderspanningsrelais is geactiveerd door stroomstoring lokmiddel :

H \& Inschakelen

opnieuw. Nee

netspanning

& Controleer kabels, stekker, stopcontact en netzekering .

Motor oververhit, bijvoorbeeld door een bot lintzaag mes of chip opbouw in de huisvesting:

- Verwijderen oorzaak voor oververhitting, laat koel omlaag voor een paar minuten, dan opnieuw beginnen.

Lintzaag mes dwaalt af van de snijlijn of loopt van de lintzaagwielen

Lintzaag blad is niet dood in het midden van de Bandzaagwielen:

\& Correcte tracking (zie "Onderhoud en verzorging").

Lintzaag mes breekt

Onjuiste spanning:

\& Juist Spanning van het lintzaagblad (zie "Eerste

gebruik"). Te laden hoog:

Verminder de druk tegen de lintzaag blad (verminderde

invoersnelheid). Verkeerde lintzaag blad:

H& Vervangen lintzaag mes (zie "Onderhoud en verzorging"):

Dun materiaal = smalle bandzaag

blad Dikke voorraad = breed

lintzaagblad.

Lintzaag blad kromgetrokken

Te laden hoog:

H& Voorkomen zijdelingse druk op de lintzaag blad.

Zaag trilt

Onvoldoende montage:

& Bevestig de zaag op een geschikte ondergrond (zie 'Eerste

gebruik'). Zaagtafel loszittend:

& Zaagtafel uitlijnen en

vastzetten. Motorbevestiging

loszittend:

H& Controleer de bevestigingsschroeven en draai ze indien nodig vast

Stofafzuigpoort geblokkeerd

Geen stofafzuiging aangesloten of zuigcapaciteit onvoldoende:

- Verbinden A stofafzuiger of toename zuigen capaciteit(lucht snelheid ≥ 20 m/sec bij stofafzuiging ion haven).

TECHNICAL SPECIFICATIONS

Stroom	370W
Maximale keelbreedte	245 mm
Max.Snijden Hoogte	160 mm
Zaagblad Lengte	1832 mm
Zaagtafelgrootte :	340x335 mm
Max. zaagbladsnelheid (50 Hz)	730 m/min
Max. zaagbladsnelheden (60 Hz)	890 m/min
NW	2 8 . 8 kg
GW	3 2 kg
