Type de produit	Ouvre-porte électrique de hayon arrière
Marque	Vevor
Modèle	D1206
Tension de fonctionnement	DC 9 V - 16 V
Courant de fonctionnement	≤ 8 A
Courant de décrochage	≤ 25 A
Temps d'ouverture/fermeture	17 à 20 secondes
Température de fonctionnement	-30 °C à +80 °C
Principe de fonctionnement	Moteur électrique convertit rotation en mouvement linéaire via module ECU
Installation	Retirer panneau intérieur, déconnecter l'ancien, installer le nouveau, effacer codes d'erreur avec outil de diagnostic
Activation fermeture électrique	Bouton fermeture, fermeture manuelle puis bouton ouverture, ou réinitialisation ECU via outil diagnostic
Dépannage	Codes d'erreur inactifs/intermittents effaçables ; code permanent indique défaut électrique, remplacement nécessaire
Précautions de sécurité	Installation par professionnel, ne pas démonter, éviter force excessive, déconnecter batterie, fixer hayon pendant installation
Entretien	Vérifier périodiquement connecteurs et câbles, nettoyer fragments de fil, assurer isolation
Pièces détachées et réparabilité	Contacter support Vevor ; remplacement complet en cas de défaut permanent
Fabricant	Shanghaixinmuyeyouxiangongsi, Shanghai, Chine
Importateur	SIHAO PTY LTD (Australie), Sanven Technology Ltd (États-Unis), YH CONSULTING LIMITED (Royaume-Uni)
Compatibilité	Porsche Panamera (exemple d'installation)

FOIRE AUX QUESTIONS - D1206 Vevor

Le produit est-il compatible avec tous les véhicules ?

Non, vérifiez le modèle spécifique. L'exemple d'installation est donné pour une Porsche Panamera. Consultez la notice pour la compatibilité exacte.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis à tête plate, d'outils de diagnostic (ex. Autel ou Launch) pour effacer les codes d'erreur, et d'outils de dépose de panneaux.

Comment activer la fermeture électrique après installation ?

Trois méthodes : 1) Appuyer sur le bouton de fermeture du hayon. 2) Fermer manuellement le hayon puis appuyer sur le bouton d'ouverture. 3) Réinitialiser le module de commande avec un outil de diagnostic puis appuyer sur le bouton de fermeture.

Que faire si des codes d'erreur apparaissent après installation ?

Utilisez un outil de diagnostic pour effacer les codes. Si le code est permanent, le hayon électrique doit être remplacé.

Puis-je installer ce produit moi-même ?

L'installation doit être effectuée par un professionnel qualifié pour des raisons de sécurité et de bon fonctionnement.

Quelle est la tension d'alimentation requise ?

Le produit fonctionne sur une plage de tension de DC 9 V à 16 V, adaptée à la plupart des véhicules.

Combien de temps faut-il pour ouvrir ou fermer le hayon ?

Le temps d'ouverture et de fermeture est d'environ 17 à 20 secondes.

Comment entretenir le hayon électrique ?

Vérifiez régulièrement les connecteurs et les câbles. Nettoyez les fragments de fil et assurez une isolation correcte pour éviter les courts-circuits.

Où se trouve l'assistance technique Vevor ?

Vous pouvez contacter le support technique via www.vevor.com/support pour obtenir de l'aide et le certificat de garantie électronique.

Quelles sont les précautions de sécurité importantes ?

Avant installation, éteignez le moteur, retirez les objets métalliques de la zone de travail, fixez le hayon pour éviter qu'il ne tombe, et faites appel à un professionnel.

MODE D'EMPLOI D1206 Vevor

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

OUTILS ROBUSTES, MOITIÉ PRIX

ÉLÉVATEUR DE HAYON ARRIÈRE ÉLECTRIQUE

MODÈLE : D1206/ D3304/ D3305/ D4806/ D2002/ YQ53203/ D1304/ D5102/D5801/D5104

BESOIN D'AIDE ? CONTACTEZ-NOUS !

Vous avez des questions sur nos produits ? Vous avez besoin d'une assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter

clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.

1. Présentation du principe de fonctionnement et de la structure du produit :

Principe de fonctionnement :

Le hayon électrique est un dispositif d'entraînement électrique qui convertit le mouvement de rotation du moteur en mouvement alternatif linéaire de la tige de poussée. Le moteur de la jambe de force est contrôlé par le module de commande ECU du hayon pour réaliser l'extension et la rétraction de haut en bas de la jambe de force électrique, complétant ainsi l'action de levage et d'abaissement du hayon.

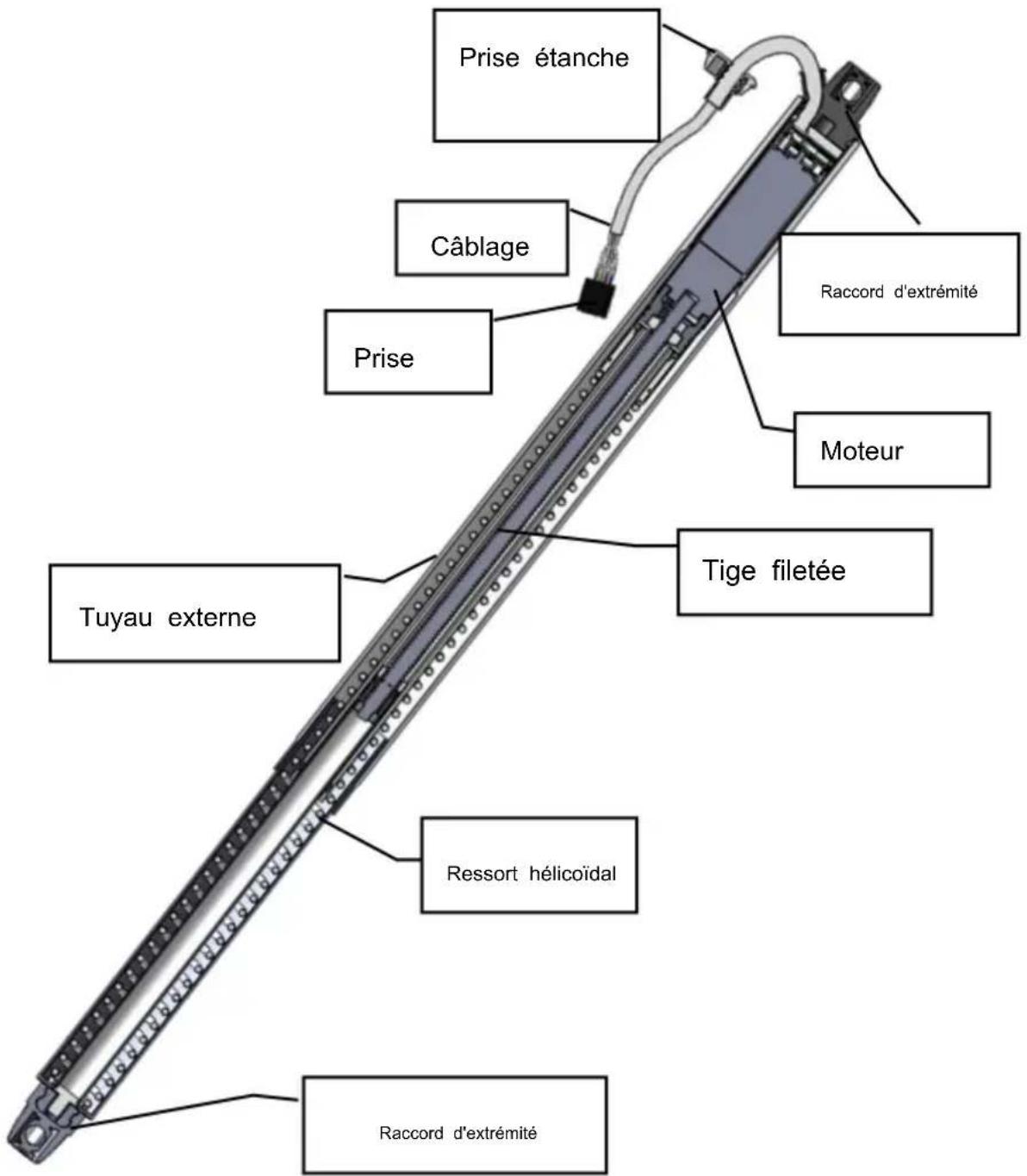

2. Structure interne et apparence :

Tension de fonctionnement : DC9V-DC16V

Courant de fonctionnement : ≤ 8 A

Courant de décrochage : ≤ 25 A

Horaires d'ouverture : 17h-20h ; Horaires de fermeture : 17h-20h

Température de fonctionnement : -30 ~ +80

3. Étapes d'installation du hayon électrique (Porsche Panamera pour exemple)

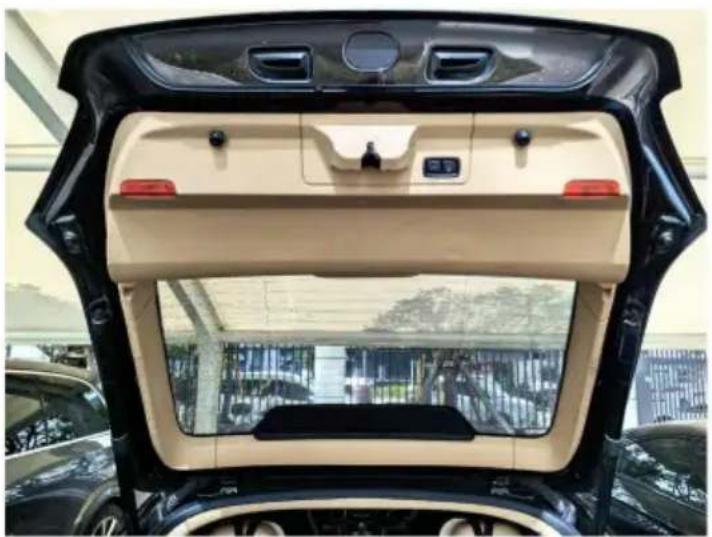

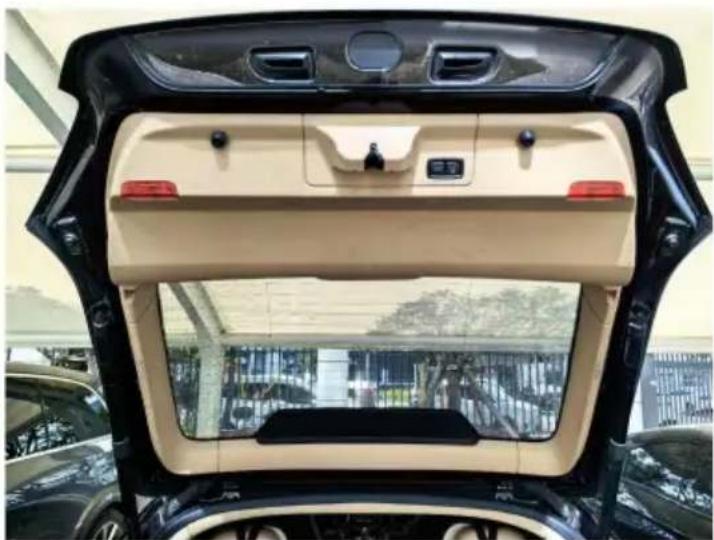

3.1 Retirez le panneau intérieur du hayon du véhicule.

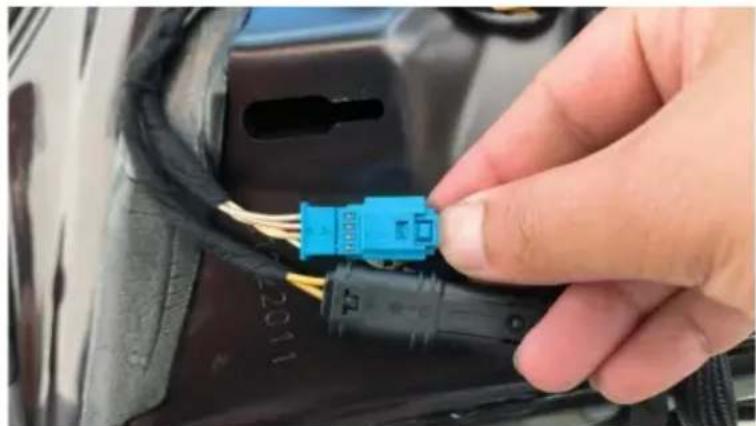

3.2 Débranchez ensuite la prise du hayon électrique du point de connexion du véhicule.

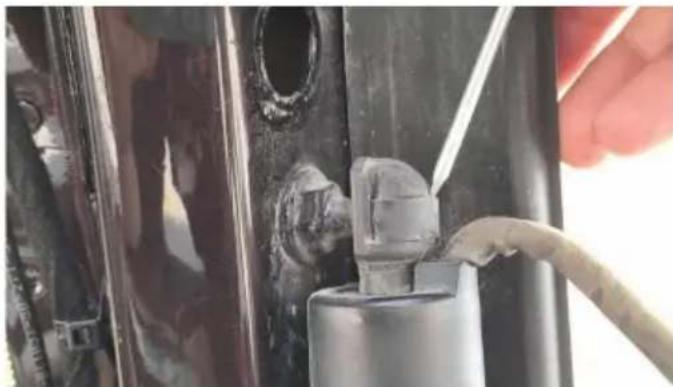

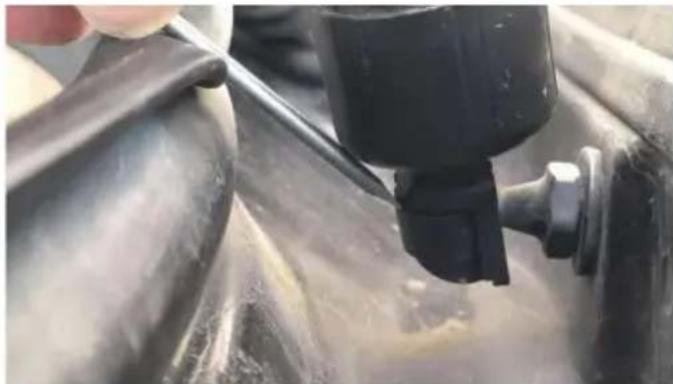

3.3 À l'aide d'un tournevis à tête plate, retirez les clips de l'ancien hayon, puis installez le nouveau. Même méthode pour les deux côtés.

3.4 Après avoir installé le nouveau hayon, réinstallez le panneau d'origine.

3.5 Utilisez des outils de diagnostic pour vous connecter à la voiture et effacer les codes d'erreur causés par le remplacement du hayon électrique.

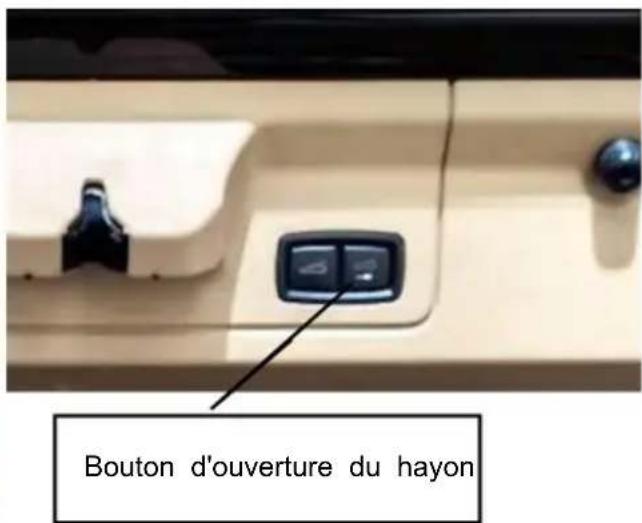

3.6 Après avoir effacé les codes d'erreur, vous pouvez activer la fermeture électrique du hayon en utilisant les méthodes suivantes : 3.6.1 Appuyez directement sur le bouton de fermeture du hayon. 3.6.2 Fermez manuellement le hayon, puis appuyez sur le bouton d'ouverture du hayon.

3.6.3 Réinitialisez le module de commande en utilisant des outils de diagnostic comme Autel ou Launch, puis appuyez sur le bouton de fermeture du hayon.

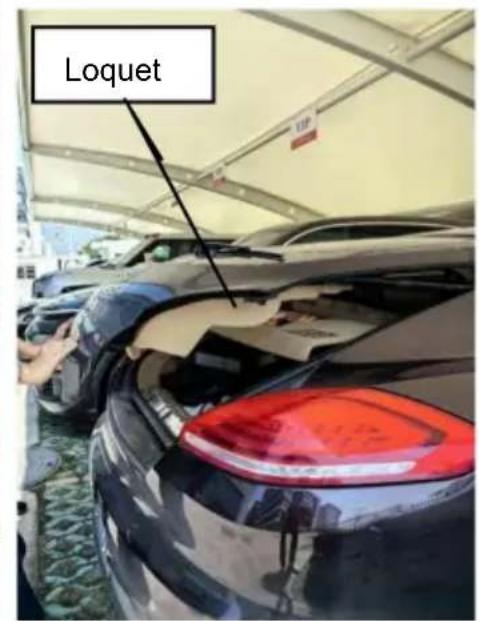

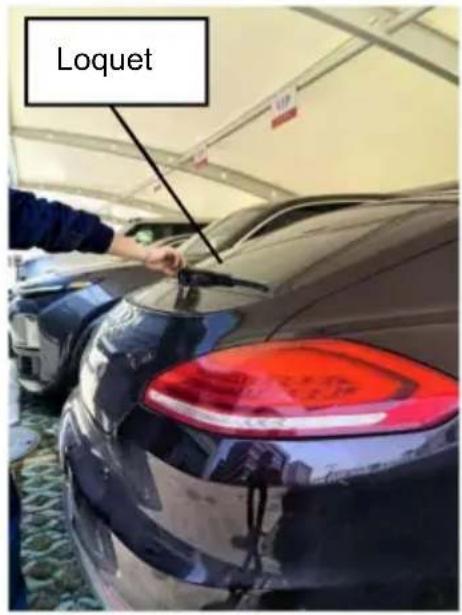

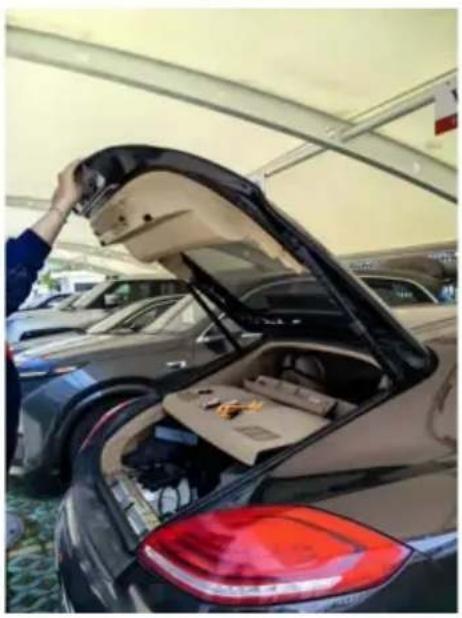

3.7 Fermez manuellement le hayon en le tenant à deux mains et en l'abaissant lentement jusqu'à ce que la serrure s'engage dans le loquet.

Exemple d'opération de fermeture manuelle

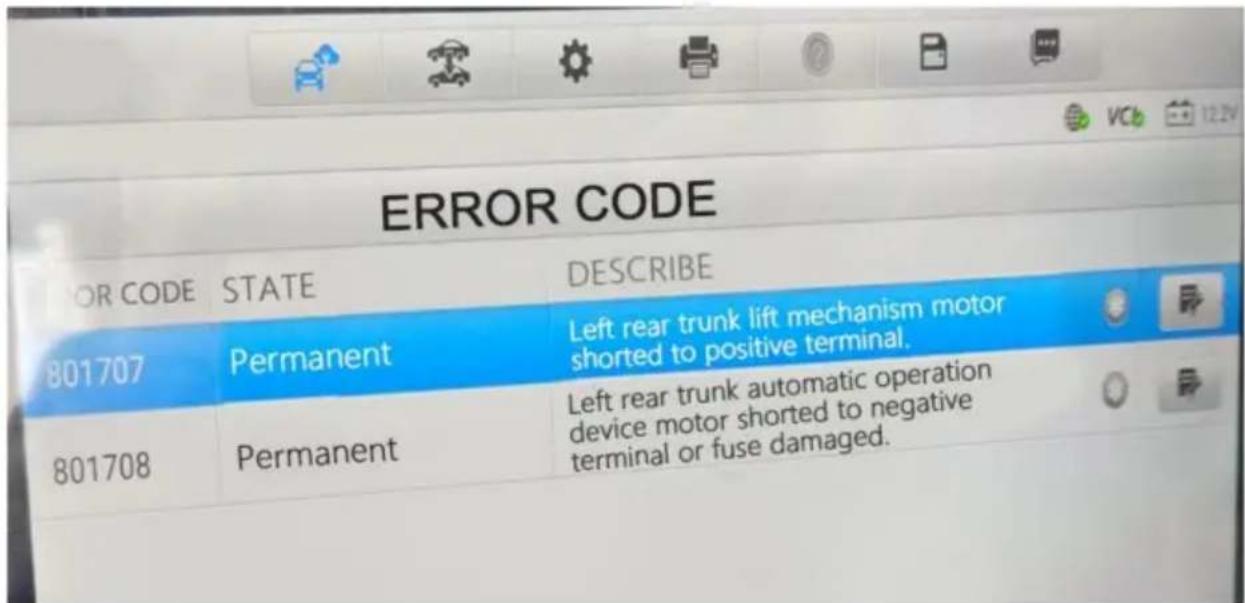

3.8 Dépannage : Si le statut du code d'erreur est inactif ou intermittent, il peut être effacé à l'aide de l'outil de diagnostic.

Un code d'erreur permanent indique un défaut électrique dans le hayon ; un remplacement du hayon est nécessaire.

4. Précautions à prendre pour l'installation du vérin de hayon électrique

Pour assurer la sécurité et le bon fonctionnement de nos produits, l'installation doit

être effectuée par des professionnels qualifiés. Ne démontez pas le produit et

évitez de pousser ou de tirer avec force sur le hayon pour éviter d'endommager le véhicule ou pour des raisons de sécurité ;

Avant d'installer le produit, vérifiez les fonctions d'affichage du tableau de bord, assurez-vous

que les opérations des boutons sont normales et inspectez l'intérieur et l'extérieur pour détecter d'éventuelles rayures.

surfaces extérieures. Signalez immédiatement tout problème au client. Vérifiez si le vérin

du hayon électrique fonctionne correctement et si les voyants

fonctionnent correctement.

Éteignez le moteur et préparez les outils nécessaires ;

Pour les installateurs : retirez tous les objets métalliques et autres matériaux durs de l'

véhicule pour éviter tout dommage ou rayure lors de l'installation. Retirez et

rangez soigneusement les pièces de la voiture pour éviter de rayer le tableau de bord. Nettoyez

Retirez rapidement tous les fragments de fil et assurez-vous que les connecteurs sont bien isolés pour

éviter les courts-circuits.

Acheminez le câblage conformément à la disposition d'origine du véhicule. Fixez chaque fil

du harnais pour éviter toute interférence avec les pièces mobiles telles que la colonne de direction, l'accélérateur

et les pédales de frein.

Connectez chaque faisceau de câbles en suivant le schéma de câblage d'origine, en faisant attention au fil de mise à la terre. Ne remplacez pas les fils ou les composants lorsqu'ils sont sous tension.

Après l'installation, fermez manuellement le hayon pour permettre au système de s'initialiser. Assurez-vous que le hayon est fixé pendant le processus d'installation pour éviter qu'il ne tombe et ne cause des blessures.

Fabricant : Shanghaiuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Lieu, Rancho Cucamonga, CA 91730

YH CONSULTING LIMITED. Avec l'aide de YH Consulting Bureau limité 147, Centurion House, Londres Route, Staines-upon-Thames, Surrey, TW18 4AX E-CrossStu GmbH Mainzer Landstr.69, 60329 Francfort-sur-le-Main.
