D1206 - Elektrische achterklep opener Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Elektrische achterklepopener
Merk	Vevor
Model	D1206
Bedrijfsspanning	DC 9 V - 16 V
Bedrijfsstroom	≤ 8 A
Blokkeerstroom	≤ 25 A
Open-/sluitingstijd	17 tot 20 seconden
Bedrijfstemperatuur	-30 °C tot +80 °C
Werkingsprincipe	Elektromotor zet rotatie om in lineaire beweging via ECU-module
Installatie	Verwijder binnendeel, koppel oude los, installeer nieuwe, wis foutcodes met diagnostisch hulpmiddel
Activering elektrische sluiting	Sluitknop, handmatig sluiten en dan openknop, of ECU-reset via diagnoseapparaat
Probleemoplossing	Inactieve/intermitterende foutcodes wisbaar; permanente code wijst op elektrisch defect, vervanging nodig
Veiligheidsmaatregelen	Installatie door professional, niet demonteren, overmatige kracht vermijden, accu loskoppelen, achterklep vastzetten tijdens installatie
Onderhoud	Periodiek connectoren en kabels controleren, draadfragmenten reinigen, isolatie waarborgen
Reserveonderdelen en repareerbaarheid	Neem contact op met Vevor-ondersteuning; volledige vervanging bij permanent defect
Fabrikant	Shanghaixinmuyeyouxiangongsi, Shanghai, China
Importeur	SIHAO PTY LTD (Australië), Sanven Technology Ltd (Verenigde Staten), YH CONSULTING LIMITED (Verenigd Koninkrijk)
Compatibiliteit	Porsche Panamera (installatievoorbeeld)

Veelgestelde vragen - D1206 Vevor

Is het product compatibel met alle voertuigen?

Nee, controleer het specifieke model. Het installatievoorbeeld is gegeven voor een Porsche Panamera. Raadpleeg de handleiding voor exacte compatibiliteit.

Welke gereedschappen zijn nodig voor de installatie?

U heeft een platte schroevendraaier nodig, diagnostische hulpmiddelen (bijv. Autel of Launch) om foutcodes te wissen, en gereedschap voor het verwijderen van panelen.

Hoe activeer ik de elektrische sluiting na installatie?

Drie methoden: 1) Druk op de sluitknop van de achterklep. 2) Sluit de achterklep handmatig en druk dan op de openknop. 3) Reset de regeleenheid met een diagnoseapparaat en druk dan op de sluitknop.

Wat te doen als er foutcodes verschijnen na installatie?

Gebruik een diagnoseapparaat om de codes te wissen. Als de code permanent is, moet de elektrische achterklep worden vervangen.

Kan ik dit product zelf installeren?

De installatie moet worden uitgevoerd door een gekwalificeerde professional om veiligheids- en functionaliteitsredenen.

Wat is de benodigde voedingsspanning?

Het product werkt op een spanningsbereik van DC 9 V tot 16 V, geschikt voor de meeste voertuigen.

Hoe lang duurt het om de achterklep te openen of te sluiten?

De openings- en sluitingstijd is ongeveer 17 tot 20 seconden.

Hoe onderhoud ik de elektrische achterklep?

Controleer regelmatig de connectoren en kabels. Reinig draadfragmenten en zorg voor correcte isolatie om kortsluiting te voorkomen.

Waar vind ik technische ondersteuning van Vevor?

U kunt contact opnemen met technische ondersteuning via www.vevor.com/support voor hulp en het elektronische garantiecertificaat.

Wat zijn de belangrijke veiligheidsmaatregelen?

Schakel voor installatie de motor uit, verwijder metalen voorwerpen uit het werkgebied, zet de achterklep vast om te voorkomen dat deze valt, en schakel een professional in.

GEBRUIKSAANWIJZING D1206 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, zijn slechts een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

1. Inleiding tot het werkingsprincipe en de structuur van het product

Werkingsprincipe: De

Power liftgate is een elektrisch aandrijfapparaat dat de rotatiebeweging van de motor omzet in de lineaire heen en weer gaande beweging van de duwstang. De veerpootmotor wordt aangestuurd door de ECU-controllermodule van de achterklep om de op- en neerwaartse verlenging en intrekking van de elektrische veerpoot te bereiken, waardoor de hef- en neerwaartse actie van de achterklep worden voltooid.

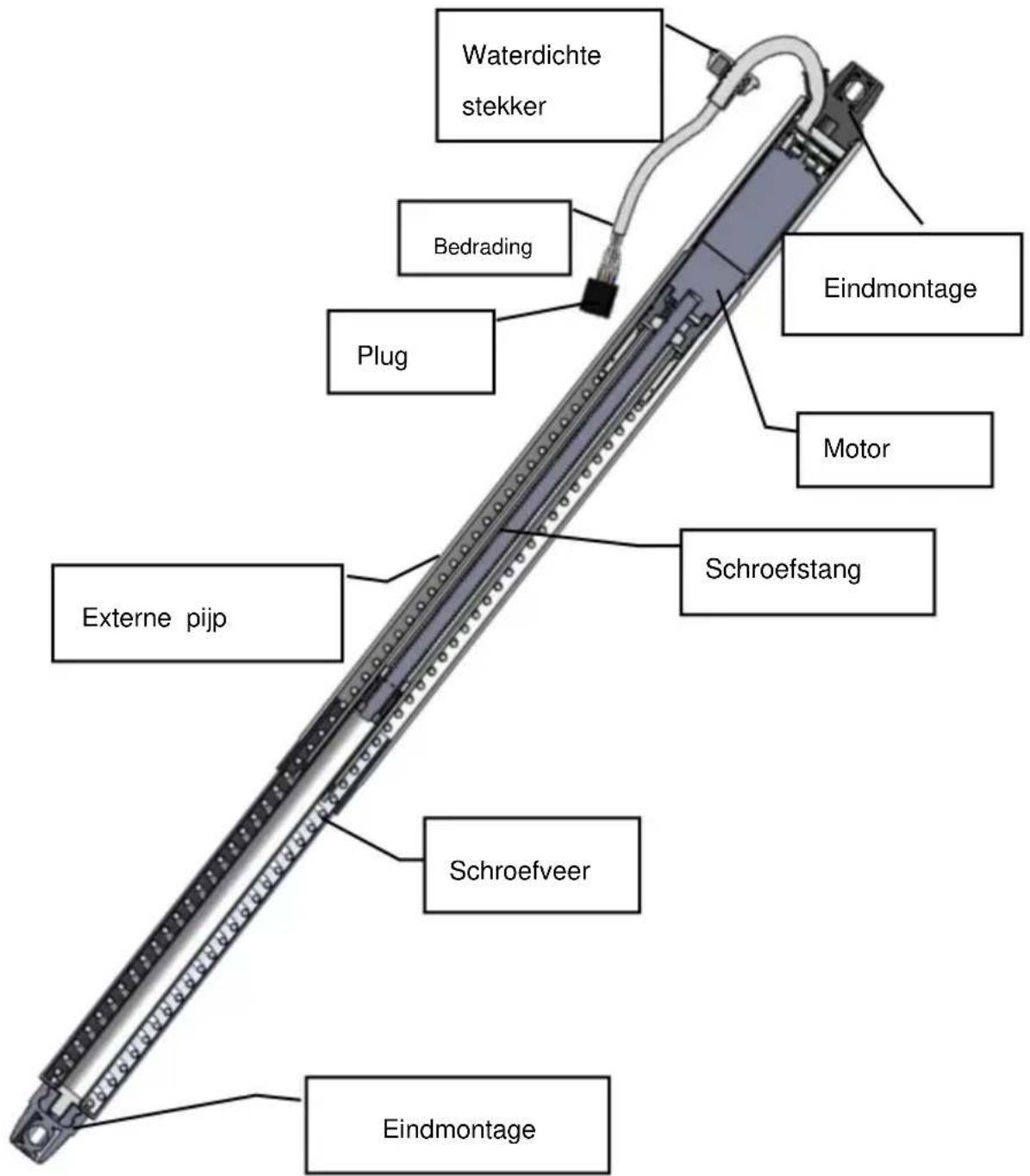

2. Interne structuur en uiterlijk:

Bedrijfsspanning: DC9V-DC16V

Werkstroom: 8A

Blokkerstroom: 25A

Openingstijden: 5-8 uur

Sluitingstijden: 5s-8s

Bedrijfstemperatuur: -30~+80°C

3. Stappen voor het installeren van de elektrische achterklep (Porsche Panamera als voorbeeld)

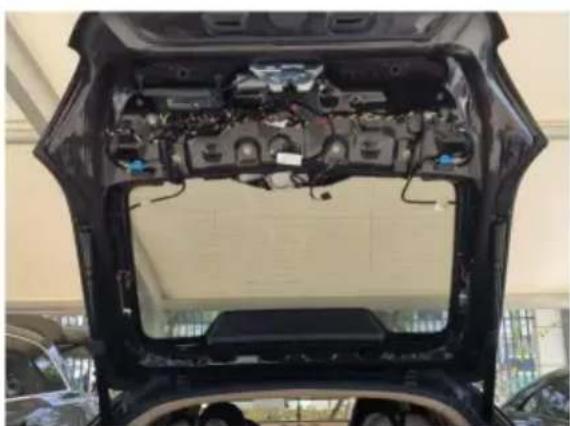

3.1 Verwijder het binnenpaneel van de achterklep van het voertuig.

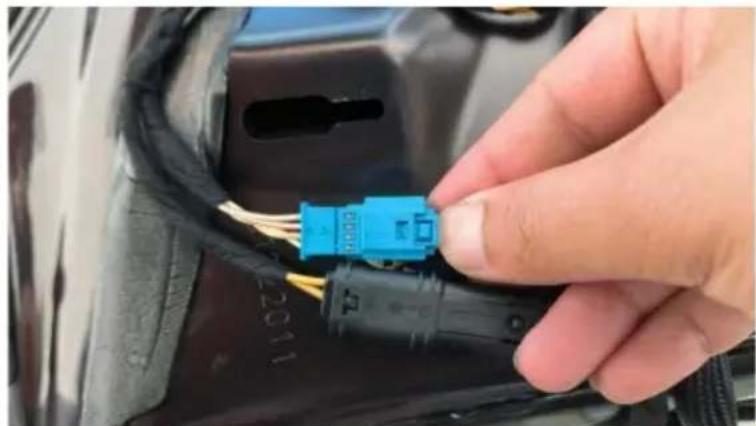

3.2 Koppel vervolgens de stekker van de elektrische achterklep los van het aansluitpunt van het voertuig.

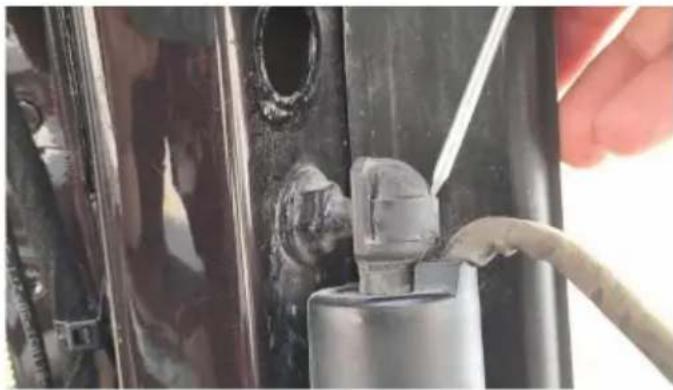

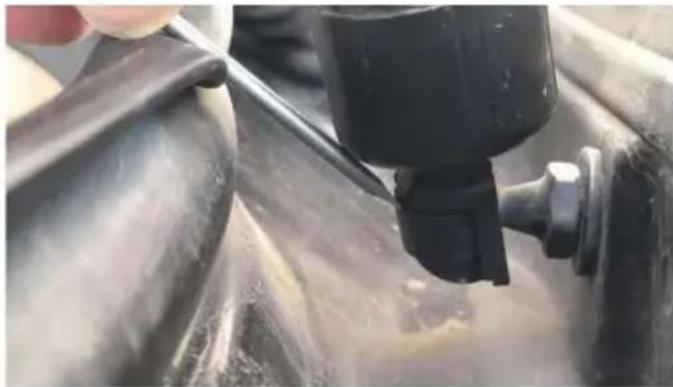

3.3 Gebruik een platte schroevendraaier om de clips van de oude achterklep te verwijderen en monteer vervolgens de nieuwe. Dezelfde methode voor beide kanten.

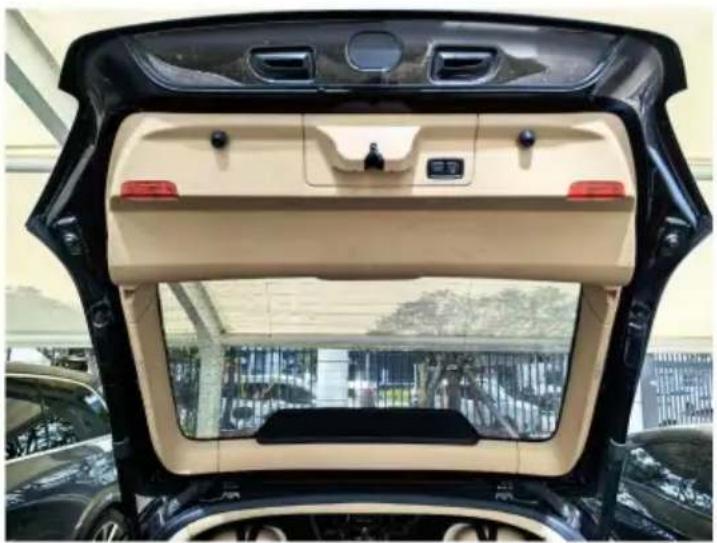

3.4 Nadat u de nieuwe achterklep hebt gemonteerd, plaatst u het originele paneel terug.

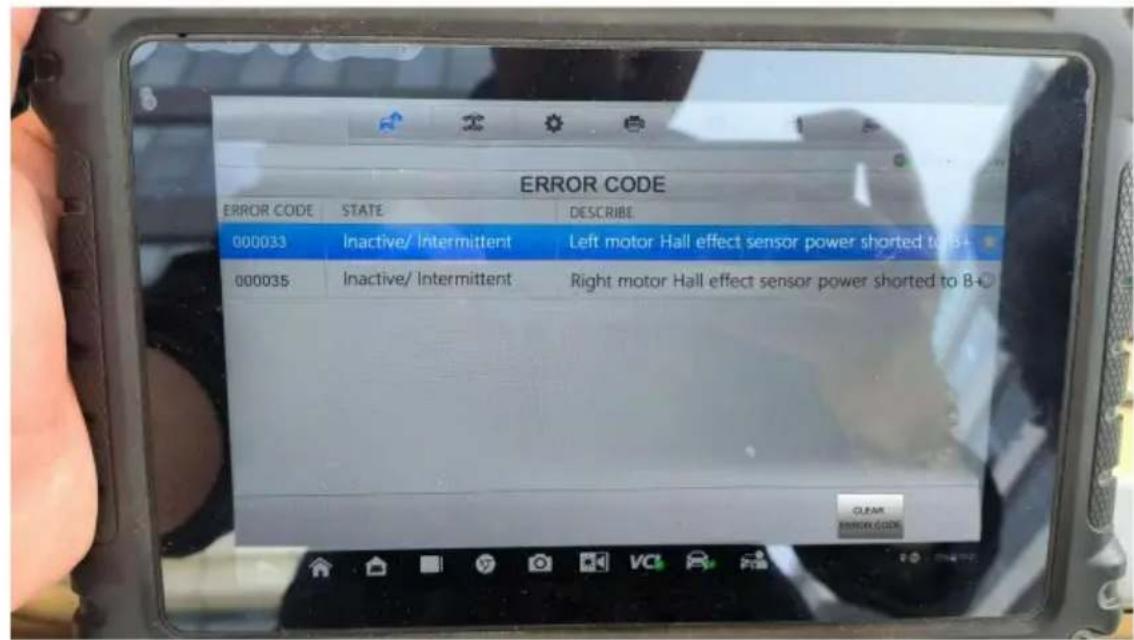

3.5 Gebruik diagnostools om verbinding te maken met de auto en de foutcodes te wissen die veroorzaakt zijn door het vervangen van de elektrische achterklep.

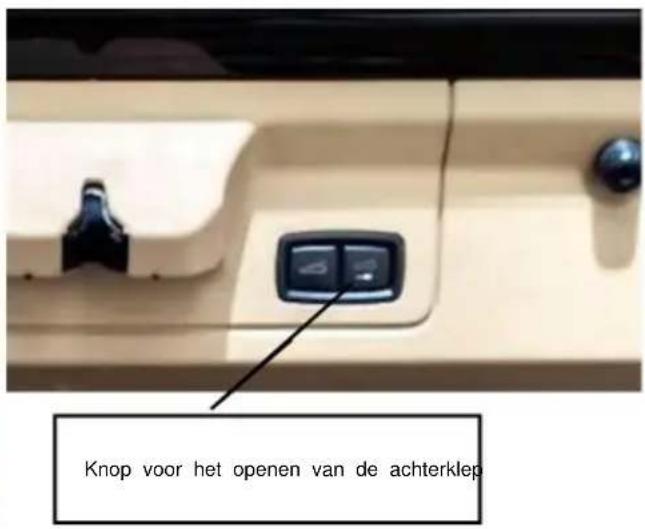

3.6 Nadat u de foutcodes hebt gewist, kunt u het elektrisch sluiten van de achterklep op de volgende manieren activeren: 3.6.1 Druk direct op de knop voor het sluiten van de achterklep. 3.6.2 Sluit de achterklep handmatig en druk vervolgens op de knop voor het openen van de achterklep.

3.6.3 Reset de regelmodule met behulp van diagnostools zoals Autel of Launch en druk vervolgens op de knop om de achterklep te sluiten.

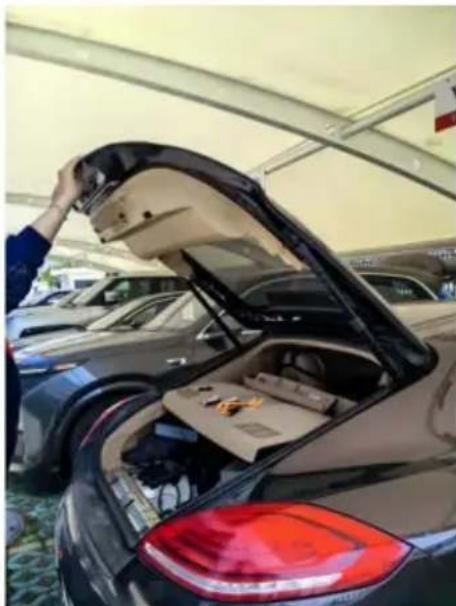

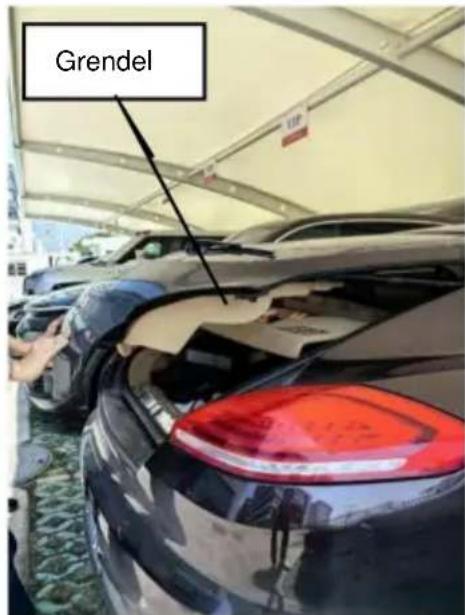

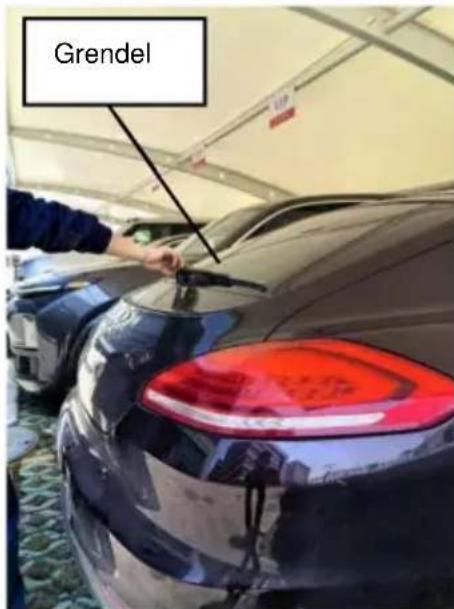

3.7 Sluit de achterklep handmatig door deze met beide handen vast te houden en langzaam omlaag te laten zakken totdat het slot in de grendel vastklikt.

Voorbeeld van handmatige sluitbediening

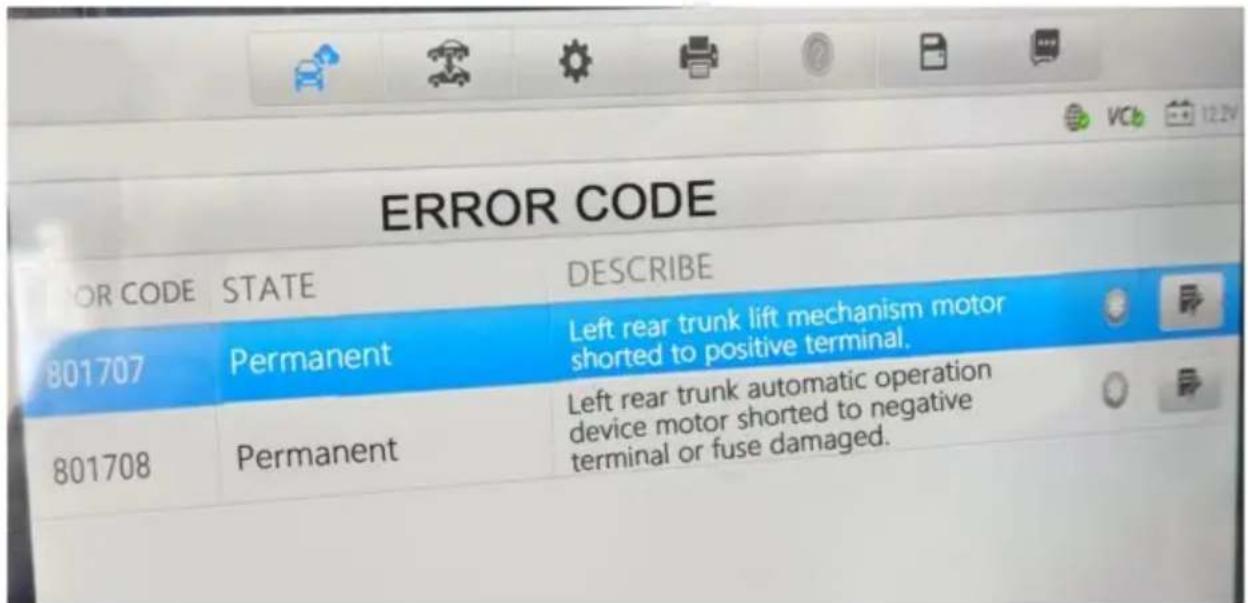

3.8 Problemen oplossen: Als de foutcodestatus inactief of af en toe voorkomt, kan dit gewist worden met behulp van de diagnostische tool.

Permanente foutcode geeft aan dat er een elektrische storing is in de achterklep; vervanging van de achterklep is vereist.

4. Voorzorgsmaatregelen voor het installeren van de elektrische achterklepstel

Om de veiligheid en de goede werking van onze producten te garanderen, moet de installatie worden uitgevoerd door gekwalificeerde professionals. Haal het product niet uit elkaar en vermijd het met geweld duwen of trekken van de achterklep om schade aan het voertuig of veiligheidsincidenten te voorkomen.

Controleer de functies van het dashboarddisplay voordat u het product installeert. De werking van de knoppen is normaal en controleer op krassen aan de binnenkant en buitenoppervlakken. Meld eventuele problemen onmiddellijk aan de klant. Controleer of de elektrische achterklep goed werkt en of de indicatorlampjes

goed functioneren. Zet de

motor af en leg het benodigde gereedschap klaar.

Voor installateurs: Verwijder alle metalen voorwerpen en andere harde materialen van de

voertuig om schade of krassen tijdens de installatie te voorkomen. Verwijder

en bewaar auto-onderdelen voorzichtig om krassen op het dashboard te voorkomen. Maak schoon

ruim alle draadfragmenten onmiddellijk op en zorg ervoor dat de connectoren goed geïsoleerd zijn om kortsluitingen te voorkomen.

Leid de bedrading volgens de originele voertuiglay-out. Bevestig elke draad

harnas om interferentie met bewegende delen zoals de stuurkolom, gaspedaal en rempedalen te voorkomen.

Sluit elke kabelboom aan volgens het originele fabrieksbedradingsschema, waarbij u op de aardingsdraad let. Vervang geen

draden of componenten terwijl er stroom is. Sluit de achterklep

na de installatie handmatig zodat het systeem kan worden geïnitialiseerd. Zorg ervoor dat de achterklep tijdens het installatieproces is vastgezet om te voorkomen dat deze losraakt en letsel veroorzaakt.
