Type product	Elektrische achterklepopener (hefboom voor achterklep)
Merk	Vevor
Model	D5104
Nominale spanning	DC 12 V
Bedrijfsspanningsbereik	DC 9 V - 16 V
Bedrijfsstroom	≤ 8 A
Blokkeerstroom	≤ 25 A
Openingstijd	17 - 20 seconden
Sluitingstijd	17 - 20 seconden
Bedrijfstemperatuur	-30 °C tot +80 °C
Werkingsprincipe	Elektromotor die rotatie omzet in lineaire beweging via een duwstang, geregeld door een ECU-module
Interne structuur	Elektrische cilinder met motor, ECU-besturingsmodule, sensoren
Compatibele voertuigen	Kan op verschillende voertuigen worden geïnstalleerd (bijv. Porsche Panamera). Controleer compatibiliteit voor aankoop.
Installatie	Moet worden uitgevoerd door een gekwalificeerde professional. Diagnosegereedschap nodig om foutcodes te wissen.
Verpakkingsinhoud	Twee elektrische cilinders, kabelboom, ECU-module, instructies (niet volledig)
Geschat gewicht (per cilinder)	Ongeveer 2 - 3 kg (schatting)
Geschatte lengte	Ongeveer 600 - 800 mm (volledige uitgeschoven, schatting)
Cilinderdiameter	Ongeveer 30 - 40 mm (schatting)
Onderhoud	Reinig regelmatig de connectoren, vermijd stoten en hard trekken
Veiligheid	Niet demonteren, contact met bewegende delen vermijden, motor uitschakelen voor installatie
Garantie	Raadpleeg het elektronische garantiecertificaat op www.vevor.com/support

Veelgestelde vragen - D5104 Vevor

Hoe installeer ik de elektrische achterklepopener Vevor D5104?

De installatie moet worden uitgevoerd door een gekwalificeerde professional. Verwijder het binnenpaneel, koppel de oude achterklep los, installeer de nieuwe cilinder en gebruik diagnosegereedschap (Autel of Launch) om foutcodes te wissen. Volg de stappen in de handleiding.

Wat zijn de foutcodes en hoe wist ik ze?

Foutcodes kunnen worden gewist met diagnosegereedschap. Een permanente code duidt op een elektrisch defect dat vervanging van de achterklep vereist. Een intermitterende code kan worden gewist.

Kan ik dit product op elk voertuig installeren?

Dit product is ontworpen voor verschillende modellen, waaronder de Porsche Panamera. Het wordt aanbevolen om de compatibiliteit met uw voertuig te controleren voor aankoop.

Wat is de vereiste bedrijfsspanning?

De nominale spanning is DC 12 V, met een bedrijfsbereik van 9 V tot 16 V.

Hoe reset ik de besturingsmodule?

Reset de besturingsmodule met diagnosegereedschap zoals Autel of Launch en druk vervolgens op de sluitknop van de achterklep.

Kan de achterklep handmatig worden gesloten?

Ja, u kunt de achterklep handmatig sluiten door hem met beide handen vast te houden en langzaam te laten zakken tot het slot vastklikt.

Wat te doen als de achterklep niet goed opent of sluit?

Controleer eerst de foutcodes met diagnosegereedschap. Zorg ervoor dat de aansluitingen correct zijn en de draden niet beschadigd. Als het probleem aanhoudt, neem dan contact op met de ondersteuning.

Wat is het bedrijfstemperatuurbereik?

De bedrijfstemperatuur ligt tussen -30 °C en +80 °C.

Hoe onderhoud ik het systeem?

Reinig regelmatig de connectoren en oppervlakken. Vermijd hard duwen of trekken aan de achterklep om het mechanisme niet te beschadigen.

Waar vind ik technische ondersteuning?

Ga naar www.vevor.com/support voor technische ondersteuning en het elektronische garantiecertificaat.

GEBRUIKSAANWIJZING D5104 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

1. Inleiding tot het werkingsprincipe en de structuur van het product

Werkingsprincipe: De

Power liftgate is een elektrisch aandrijfapparaat dat de rotatiebeweging van de motor omzet in de lineaire heen en weer gaande beweging van de duwstang. De veerpootmotor wordt aangestuurd door de ECU-controllermodule van de achterklep om de op- en neerwaartse verlenging en intrekking van de elektrische veerpoot te bereiken, waardoor de hef- en neerwaartse actie van de achterklep wordt voltooid.

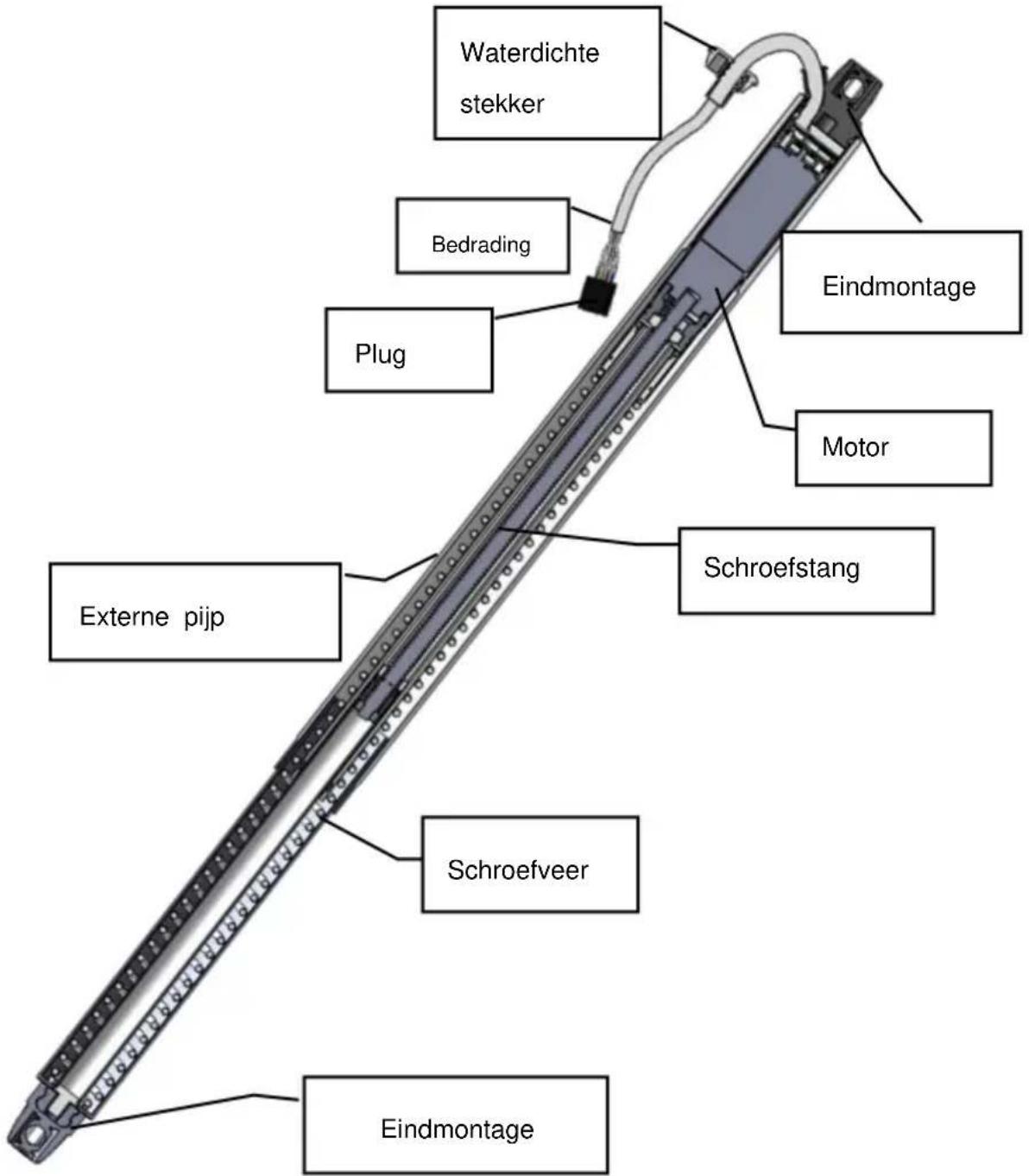

2. Interne structuur en uiterlijk:

Nominale spanning: DC12V

Bedrijfsspanning: DC9V-DC16V

Werkstroom: ≤8A

Blokkeerstroom: ≤25A

Openingstijden: 5-8 seconden

Sluitingstijden: 5s-8s

Bedrijfstemperatuur: -30°C tot +80°C

3. Stappen voor het installeren van de elektrische achterklep (Porsche Panamera als voorbeeld)

3.1 Verwijder het binnenpaneel van de achterklep van het voertuig.

3.2 Koppel vervolgens de stekker van de elektrische achterklep los van het aansluitpunt van het voertuig.

3.3 Gebruik een platte schroevendraaier om de clips van de oude achterklep te verwijderen en monteer vervolgens de nieuwe. Dezelfde methode voor beide kanten.

3.4 Nadat u de nieuwe achterklep hebt gemonteerd, plaatst u het originele paneel terug.

3.5 Gebruik diagnosetools om verbinding te maken met de auto en de foutcodes te wissen die zijn veroorzaakt door het vervangen van de elektrische achterklep.

3.6 Nadat u de foutcodes hebt gewist, kunt u het elektrisch sluiten van de achterklep op de volgende manieren activeren: 3.6.1 Druk direct op de knop voor het sluiten van de achterklep. 3.6.2 Sluit de achterklep handmatig en druk vervolgens op de knop voor het openen van de achterklep.

3.6.3 Reset de regelmodule met behulp van diagnosetools zoals Autel of Launch en druk vervolgens op de knop om de achterklep te sluiten.

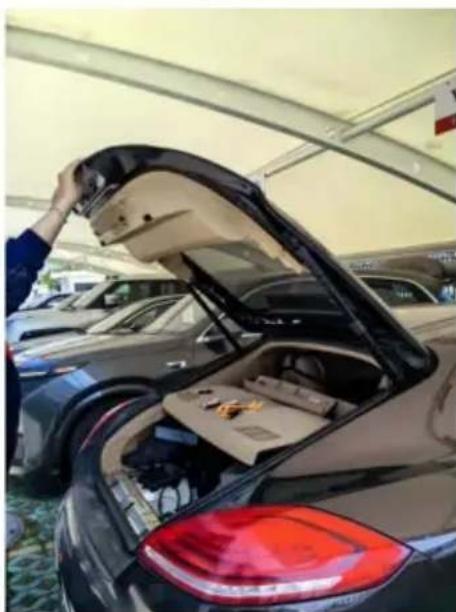

3.7 Sluit de achterklep handmatig door deze met beide handen vast te houden en langzaam omlaag te laten zakken totdat het slot in de grendel vastklikt.

Voorbeeld van handmatige sluitbediening

3.8 Problemen oplossen: Als de foutcodestatus inactief of af en toe voorkomt, kan dit gewist worden met behulp van de diagnostische tool

Permanente foutcode geeft aan dat er een elektrische storing is in de achterklep; vervanging van de achterklep is vereist.

4. Voorzorgsmaatregelen voor het installeren van de elektrische achterklepsteun

Om de veiligheid en de goede werking van onze producten te garanderen, moet de installatie worden uitgevoerd door gekwalificeerde professionals. Haal het product niet uit elkaar en vermijd het met geweld duwen of trekken van de achterklep om schade aan het voertuig of veiligheidsincidenten te voorkomen;

Controleer de functies van het dashboarddisplay voordat u het product installeert. De werking van de knoppen moet normaal zijn en controleer op krassen aan de binnen- en buitenoppervlakken. Meld eventuele problemen onmiddellijk aan de klant. Controleer of de elektrische achterklep goed werkt en of de indicatorlampjes

goed functioneren. Zet de motor af en leg het benodigde gereedschap klaar;

Voor installateurs: Verwijder alle metalen voorwerpen en andere harde materialen uit het voertuig om schade of krassen tijdens de installatie te voorkomen. Verwijder en bewaar auto-onderdelen voorzichtig om krassen op het dashboard te voorkomen. Ruim alle draadfragmenten onmiddellijk op en zorg ervoor dat de connectoren goed geïsoleerd zijn om kortsluitingen te voorkomen.

Leid de bedrading volgens de originele voertuiglay-out. Bevestig elke kabelboom om interferentie met bewegende delen zoals de stuurkolom, gaspedaal en rempedalen te voorkomen.

Sluit elke kabelboom aan volgens het originele fabrieksbedradingsschema, waarbij u op de aardingsdraad let. Vervang geen

draden of componenten terwijl er stroom is. Sluit de achterklep

na de installatie handmatig zodat het systeem kan worden geïntialiseerd. Zorg ervoor

dat de achterklep tijdens het installatieproces is vastgezet om te voorkomen dat deze losraakt

en letsel veroorzaakt.
