D5104 - Elektrischer Heckklappenöffner Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Elektrischer Heckklappenöffner (Heckklappenheber)
Marke	Vevor
Modell	D5104
Nennspannung	DC 12 V
Betriebsspannungsbereich	DC 9 V - 16 V
Betriebsstrom	≤ 8 A
Blockierstrom	≤ 25 A
Öffnungszeit	17 - 20 Sekunden
Schließzeit	17 - 20 Sekunden
Betriebstemperatur	-30 °C bis +80 °C
Funktionsprinzip	Elektromotor, der die Drehbewegung über eine Schubstange in lineare Bewegung umwandelt, gesteuert durch ein ECU-Modul
Interne Struktur	Elektrischer Zylinder mit Motor, ECU-Steuermodul, Sensoren
Kompatible Fahrzeuge	Kann an verschiedenen Fahrzeugen installiert werden (z.B. Porsche Panamera). Vor dem Kauf die Kompatibilität prüfen.
Installation	Muss von einem qualifizierten Fachmann durchgeführt werden. Erfordert Diagnosewerkzeuge zum Löschen der Fehlercodes.
Verpackungsinhalt	Zwei elektrische Zylinder, Kabelbaum, ECU-Modul, Anleitung (nicht vollständig)
Ungefähres Gewicht (pro Zylinder)	Etwa 2 - 3 kg (Schätzung)
Ungefähre Länge	Etwa 600 - 800 mm (vollständig ausgefahren, Schätzung)
Zylinderdurchmesser	Etwa 30 - 40 mm (Schätzung)
Wartung	Reinigen Sie regelmäßig die Steckverbinder, vermeiden Sie Stöße und gewaltsames Drücken
Sicherheit	Nicht zerlegen, Kontakt mit beweglichen Teilen vermeiden, vor der Installation den Motor abstellen
Garantie	Konsultieren Sie das elektronische Garantiezertifikat auf www.vevor.com/support

Häufig gestellte Fragen - D5104 Vevor

Wie installiere ich den elektrischen Heckklappenöffner Vevor D5104?

Die Installation muss von einem qualifizierten Fachmann durchgeführt werden. Entfernen Sie die Innenverkleidung, trennen Sie die alte Heckklappe, installieren Sie den neuen Zylinder und verwenden Sie dann Diagnosewerkzeuge (Autel oder Launch), um die Fehlercodes zu löschen. Befolgen Sie die Schritte in der Anleitung.

Was sind die Fehlercodes und wie löscht man sie?

Die Fehlercodes können mit einem Diagnosegerät gelöscht werden. Ein permanenter Code weist auf einen elektrischen Defekt hin, der den Austausch der Heckklappe erfordert. Ein intermittierender Code kann gelöscht werden.

Kann ich dieses Produkt an jedem Fahrzeug installieren?

Dieses Produkt ist für die Anpassung an mehrere Modelle ausgelegt, insbesondere den Porsche Panamera. Es wird empfohlen, vor dem Kauf die Kompatibilität mit Ihrem Fahrzeug zu überprüfen.

Welche Betriebsspannung ist erforderlich?

Die Nennspannung beträgt DC 12 V mit einem Betriebsbereich von 9 V bis 16 V.

Wie setze ich das Steuermodul zurück?

Setzen Sie das Steuermodul mit einem Diagnosewerkzeug wie Autel oder Launch zurück und drücken Sie dann den Schließknopf der Heckklappe.

Kann die Heckklappe manuell geschlossen werden?

Ja, Sie können die Heckklappe manuell schließen, indem Sie sie mit beiden Händen halten und langsam absenken, bis das Schloss einrastet.

Was tun, wenn sich die Heckklappe nicht richtig öffnet oder schließt?

Überprüfen Sie zunächst die Fehlercodes mit einem Diagnosegerät. Stellen Sie sicher, dass die Verbindungen korrekt sind und die Kabel nicht beschädigt sind. Wenn das Problem weiterhin besteht, wenden Sie sich an den Support.

Was ist der Betriebstemperaturbereich?

Die Betriebstemperatur liegt zwischen -30 °C und +80 °C.

Wie pflege ich das System?

Reinigen Sie regelmäßig die Steckverbinder und Oberflächen. Vermeiden Sie starkes Drücken oder Ziehen an der Heckklappe, um das Mechanismus nicht zu beschädigen.

Wo finde ich technischen Support?

Besuchen Sie www.vevor.com/support für technischen Support und das elektronische Garantiezertifikat.

BEDIENUNGSANLEITUNG D5104 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

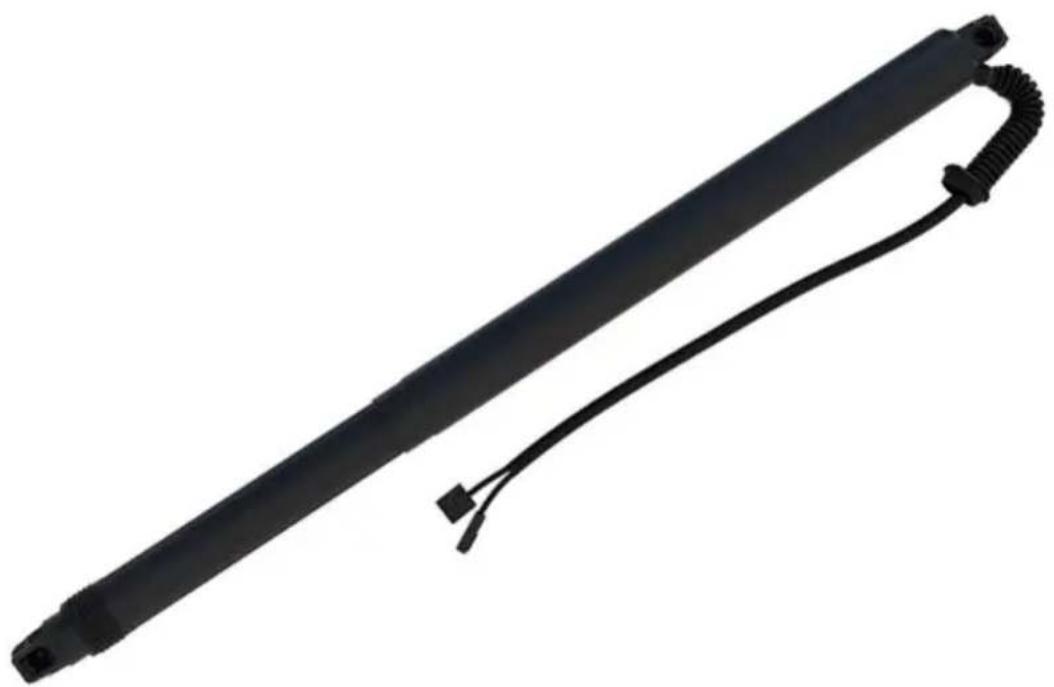

ELEKTRISCHE HECKKLAPPENLIFT

MODELL: D1206/D3304/D3305/D4806/D2002/YQ53203/D1304/D5102/D5801/D5104

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

ELEKTRISCHE HECKKLAPPENLIFT

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

1. Einführung in das Funktionsprinzip und die Struktur des Produkts

Funktionsprinzip: Die

elektrische Heckklappe ist ein elektrisches Antriebsgerät, das die Drehbewegung des Motors in die lineare Hin- und Herbewegung der Schubstange umwandelt. Der Federbeinmotor wird vom Steuergerät der Heckklappe gesteuert, um das Auf- und Abfahren und Einfahren des elektrischen Federbeins zu erreichen und so die Hebe- und Senkbewegung der Heckklappe abzuschließen.

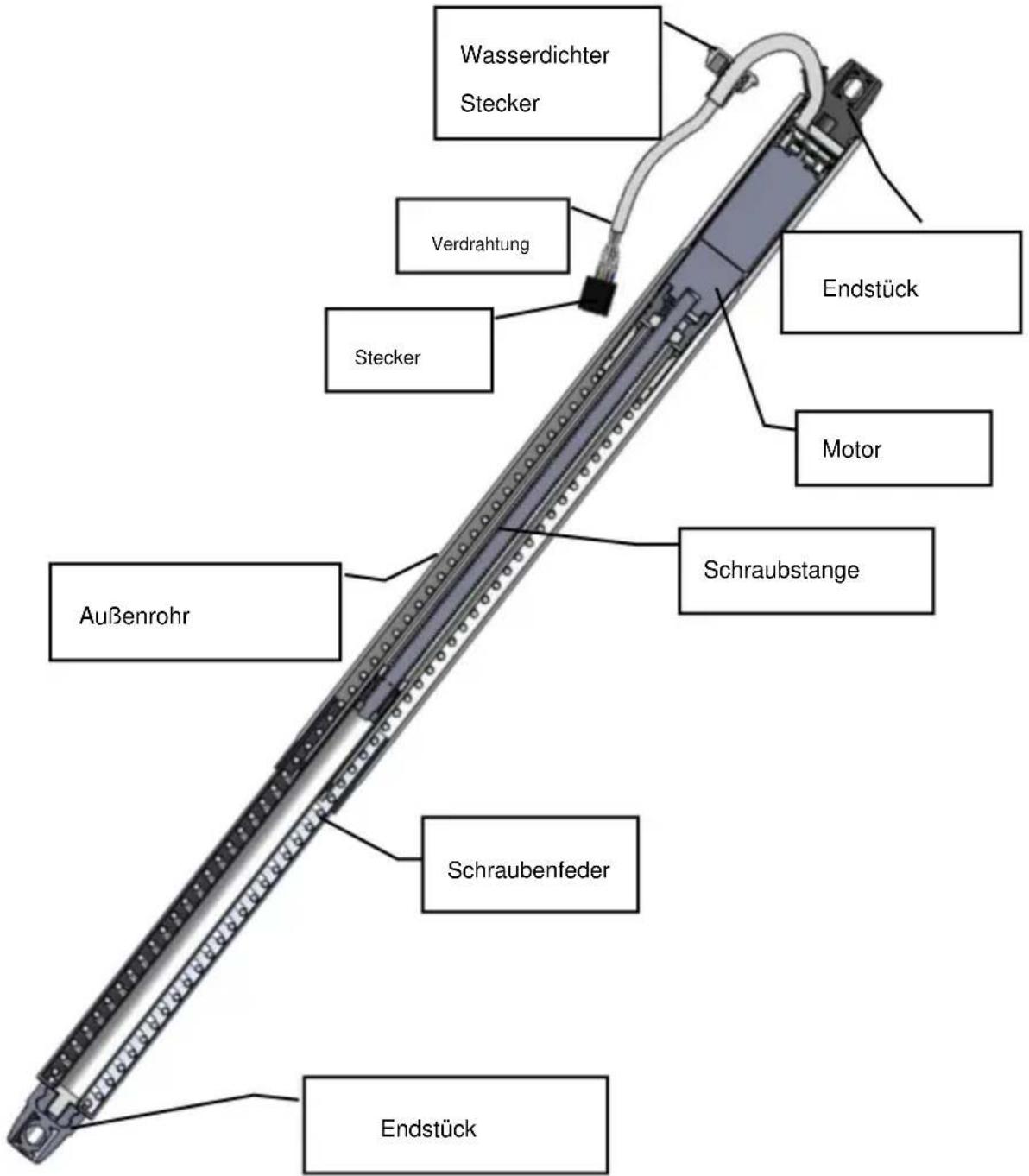

2. Innerer Aufbau und Aussehen:

Nennspannung: DC12V

Betriebsspannung: DC9V-DC16V

Arbeitsstrom: ≤8A

Blockierstrom: ≤25A

Öffnungszeiten: 5-8 Sekunden, Schließzeiten: 17–20 Sekunden

Betriebstemperatur: -30 °C bis +80 °C

3. Schritte zur Installation der elektrischen Heckklappe (Porsche Panamera als Beispiel)

3.1 Entfernen Sie die Innenverkleidung der Heckklappe des Fahrzeugs.

3.2 Trennen Sie anschließend den Stecker der elektrischen Heckklappe vom Anschlusspunkt des Fahrzeugs.

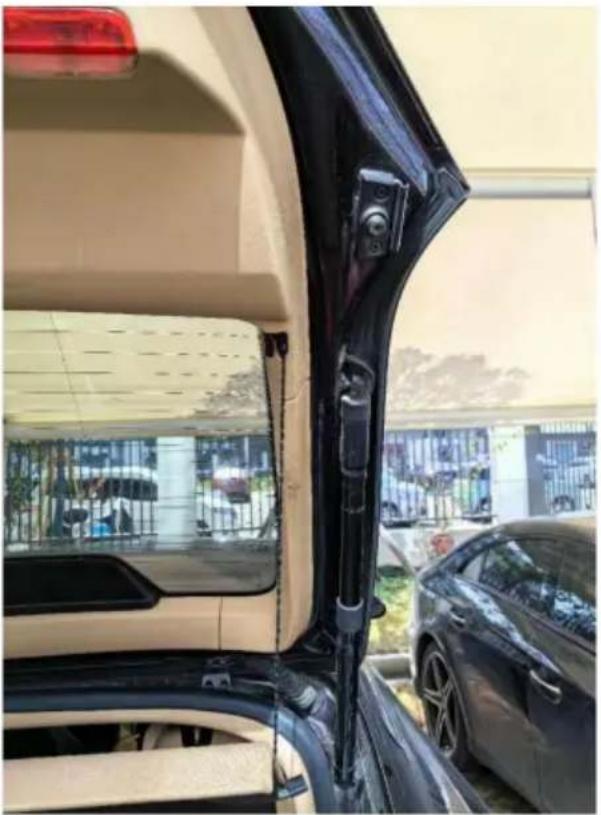

3.3 Entfernen Sie mit einem Schlitzschraubendreher die Clips von der alten Heckklappe und montieren Sie dann die neue. Gleiche Methode für beide Seiten.

3.4 Nach dem Einbau der neuen Heckklappe montieren Sie die Originalblende wieder.

3.5 Verwenden Sie Diagnosetools, um eine Verbindung zum Fahrzeug herzustellen und Fehlercodes zu löschen, die durch den Austausch der elektrischen Heckklappe verursacht wurden.

3.6 Nach dem Löschen der Fehlercodes können Sie die elektrische Heckklappenschließung mit folgenden Methoden aktivieren: 3.6.1 Drücken Sie direkt die Taste zum Schließen der Heckklappe. 3.6.2 Schließen Sie die Heckklappe manuell und drücken Sie dann die Taste zum Öffnen der Heckklappe.

3.6.3 Setzen Sie das Steuermodul mithilfe von Diagnosetools wie Autel oder Launch zurück und drücken Sie dann die Taste zum Schließen der Heckklappe.

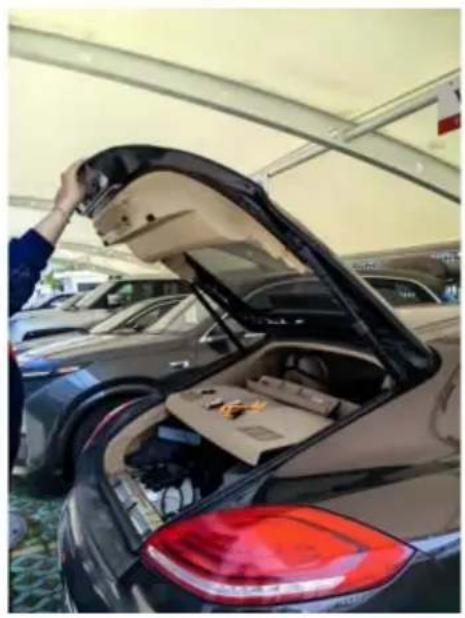

3.7 Schließen Sie die Heckklappe manuell, indem Sie sie mit beiden Händen festhalten und langsam absenken, bis das Schloss in den Riegel einrastet.

Beispiel für einen manuellen Schließvorgang

3.8 Fehlerbehebung: Wenn der Fehlercodestatus inaktiv oder intermittierend ist, kann dies mithilfe des Diagnosetools gelöscht werden.

Ein dauerhafter Fehlercode weist auf einen elektrischen Fehler in der Heckklappe hin; ein Austausch der Heckklappe ist erforderlich.

4. Vorsichtsmaßnahmen beim Einbau der elektrischen Heckklappenstrebe

Um die Sicherheit und das einwandfreie Funktionieren unserer Produkte zu gewährleisten, sollte die Installation von qualifiziertem Fachpersonal durchgeführt werden. Zerlegen Sie das Produkt nicht und vermeiden Sie gewaltsames Drücken oder Ziehen der Heckklappe, um Fahrzeugschäden oder Sicherheitsvorfälle zu vermeiden. Überprüfen Sie vor der Installation des Produkts die Funktionen der Anzeige im Armaturenbrett, stellen Sie sicher, dass die Bedienung der Tasten normal ist, und überprüfen Sie, ob das Innere und die Außenflächen. Melden Sie etwaige Probleme sofort dem Kunden. Überprüfen Sie, ob die elektrische Heckklappenstrebe ordnungsgemäß funktioniert und ob die Kontrollleuchte ordnungsgemäß funktioniert. Schalten Sie den Motor ab und legen Sie die erforderlichen Werkzeuge bereit. Für Installateure: Entfernen Sie alle Metallgegenstände und andere harte Materialien aus dem Fahrzeug, um Beschädigungen oder Kratzer während der Installation zu vermeiden. Entfernen und lagern Sie Autoteile vorsichtig, um Kratzer auf dem Armaturenbrett zu vermeiden. Reinigen Sie alle Kabelfragmente umgehend und stellen Sie sicher, dass die Anschlüsse gut isoliert sind, um Kurzschlüsse zu vermeiden. Verlegen Sie die Verkabelung gemäß der originalen Fahrzeugverlegung. Sichern Sie jeden Kabelbaum, um Störungen mit beweglichen Teilen wie Lenksäule, Gas- und Bremspedalen zu vermeiden.

Schließen Sie jeden Kabelbaum gemäß dem originalen Verdrahtungsschema des Herstellers an und achten Sie dabei auf das Erdungskabel.

Ersetzen Sie keine Kabel oder Komponenten, während das System eingeschaltet ist.

Schließen Sie nach der Installation die Heckklappe manuell, damit das System initialisiert werden kann.

Stellen Sie sicher, dass die Heckklappe während des Installationsvorgangs gesichert ist, damit sie nicht herunterfällt.

Stürzen und Verletzungen verursachen.
