D5104 - Ouvre-porte électrique de hayon arrière Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ouvre-porte électrique de hayon arrière (élévateur de hayon)
Marque	Vevor
Modèle	D5104
Tension nominale	DC 12 V
Plage de tension de fonctionnement	DC 9 V - 16 V
Courant de fonctionnement	≤ 8 A
Courant de décrochage	≤ 25 A
Temps d'ouverture	17 - 20 secondes
Temps de fermeture	17 - 20 secondes
Température de fonctionnement	-30 °C à +80 °C
Principe de fonctionnement	Moteur électrique convertissant la rotation en mouvement linéaire via une tige de poussée, contrôlé par un module ECU
Structure interne	Vérin électrique avec moteur, module de commande ECU, capteurs
Véhicules compatibles	Peut être installé sur divers véhicules (exemple : Porsche Panamera). Vérifier la compatibilité avant achat.
Installation	Doit être effectuée par un professionnel qualifié. Nécessite des outils de diagnostic pour effacer les codes d'erreur.
Contenu de l'emballage	Deux vérins électriques, faisceau de câbles, module ECU, instructions (non exhaustif)
Poids approximatif (par vérin)	Environ 2 - 3 kg (estimation)
Longueur approximative	Environ 600 - 800 mm (extension complète, estimation)
Diamètre du vérin	Environ 30 - 40 mm (estimation)
Entretien	Nettoyer régulièrement les connecteurs, éviter les chocs et les poussées forcées
Sécurité	Ne pas démonter, éviter tout contact avec des pièces mobiles, couper le moteur avant installation
Garantie	Consulter le certificat de garantie électronique sur www.vevor.com/support

FOIRE AUX QUESTIONS - D5104 Vevor

Comment installer l'ouvre-porte électrique de hayon Vevor D5104 ?

L'installation doit être réalisée par un professionnel qualifié. Retirez le panneau intérieur, débranchez l'ancien hayon, installez le nouveau vérin, puis utilisez des outils de diagnostic (Autel ou Launch) pour effacer les codes d'erreur. Suivez les étapes de la notice.

Quels sont les codes d'erreur et comment les effacer ?

Les codes d'erreur peuvent être effacés avec un outil de diagnostic. Un code permanent indique un défaut électrique nécessitant le remplacement du hayon. Un code intermittent peut être effacé.

Puis-je installer ce produit sur n'importe quel véhicule ?

Ce produit est conçu pour s'adapter à plusieurs modèles, notamment la Porsche Panamera. Il est recommandé de vérifier la compatibilité avec votre véhicule avant achat.

Quelle est la tension de fonctionnement requise ?

La tension nominale est de DC 12 V, avec une plage de fonctionnement de 9 V à 16 V.

Comment réinitialiser le module de commande ?

Réinitialisez le module de commande en utilisant un outil de diagnostic comme Autel ou Launch, puis appuyez sur le bouton de fermeture du hayon.

Le hayon peut-il être fermé manuellement ?

Oui, vous pouvez fermer le hayon manuellement en le tenant à deux mains et en l'abaissant lentement jusqu'à ce que la serrure s'enclenche.

Que faire si le hayon ne s'ouvre ou ne se ferme pas correctement ?

Vérifiez d'abord les codes d'erreur avec un outil de diagnostic. Assurez-vous que les connexions sont correctes et que les fils ne sont pas endommagés. Si le problème persiste, contactez le support.

Quelle est la plage de température de fonctionnement ?

La température de fonctionnement est comprise entre -30 °C et +80 °C.

Comment entretenir le système ?

Nettoyez régulièrement les connecteurs et les surfaces. Évitez de pousser ou tirer avec force sur le hayon pour ne pas endommager le mécanisme.

Où puis-je trouver l'assistance technique ?

Rendez-vous sur www.vevor.com/support pour l'assistance technique et le certificat de garantie électronique.

MODE D'EMPLOI D5104 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

ÉLÉVATEUR DE HAYON ARRIÈRE ÉLECTRIQUE

MODÈLE : D1206/D3304/D3305/D4806/D2002/YQ53203/D1304/D5102/D5801/D5104

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

ÉLÉVATEUR DE HAYON ARRIÈRE ÉLECTRIQUE

MODÈLE : D1206/ D3304/ D3305/ D4806/ D2002/ YQ53203/ D1304/ D5102/D5801/D5104

Vous avez des questions sur nos produits ? Vous avez besoin d'une assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.

1. Présentation du principe de fonctionnement et de la structure du produit :

Principe de fonctionnement :

Le hayon électrique est un dispositif d'entraînement électrique qui convertit le mouvement de rotation du moteur en mouvement alternatif linéaire de la tige de poussée. Le moteur de la jambe de force est contrôlé par le module de commande ECU du hayon pour réaliser

l'extension et la rétraction de haut en bas de la jambe de force électrique, complétant ainsi l'action de levage et d'abaissement du hayon

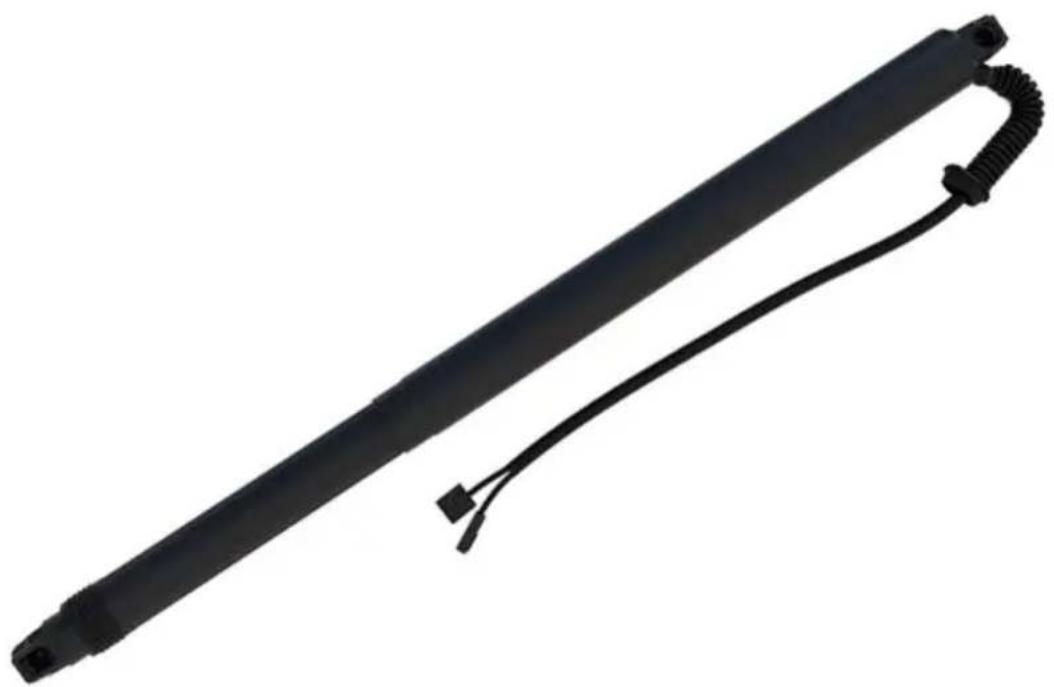

2. Structure interne et apparence :

Tension nominale : DC12V

Tension de fonctionnement : DC9V-DC16V

Courant de fonctionnement : ≤ 8 A

Courant de décrochage : ≤ 25 A

Horaires d'ouverture : 17h-20h Horaires de fermeture : 17h-20h

Température de fonctionnement : -30 \~+80

3. Étapes d'installation du hayon électrique (Porsche Panamera pour exemple)

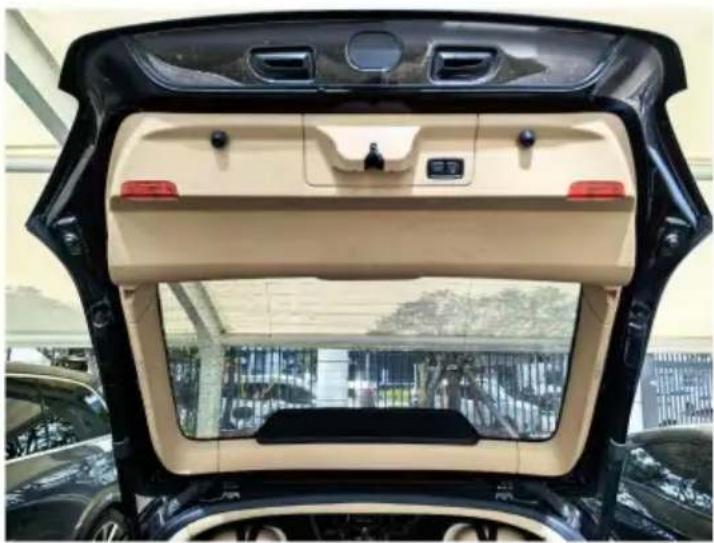

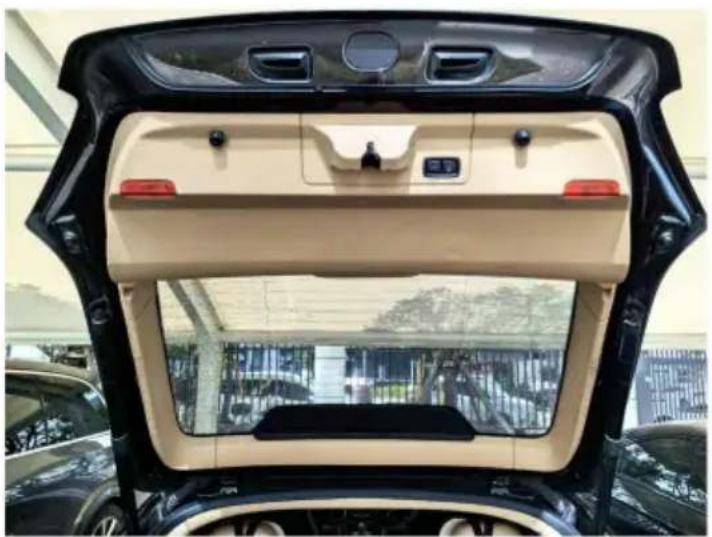

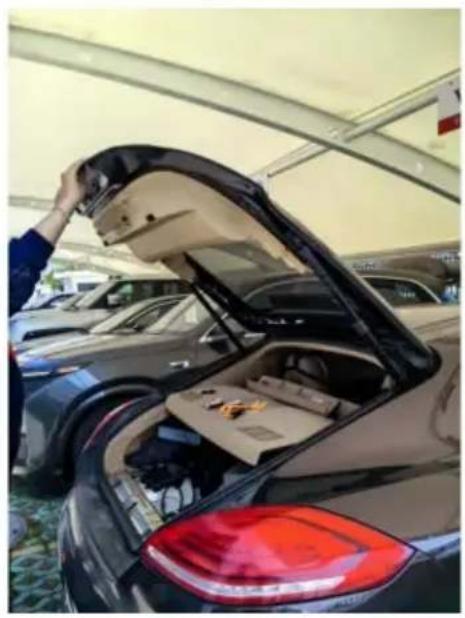

3.1 Retirez le panneau intérieur du hayon du véhicule.

3.2 Débranchez ensuite la prise du hayon électrique du point de connexion du véhicule.

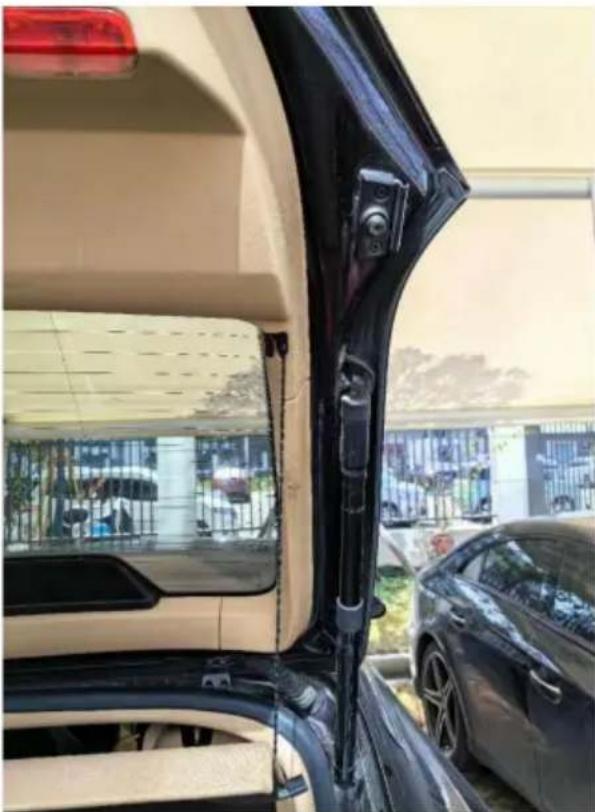

3.3 À l'aide d'un tournevis à tête plate, retirez les clips de l'ancien hayon, puis installez le nouveau. Même méthode pour les deux côtés.

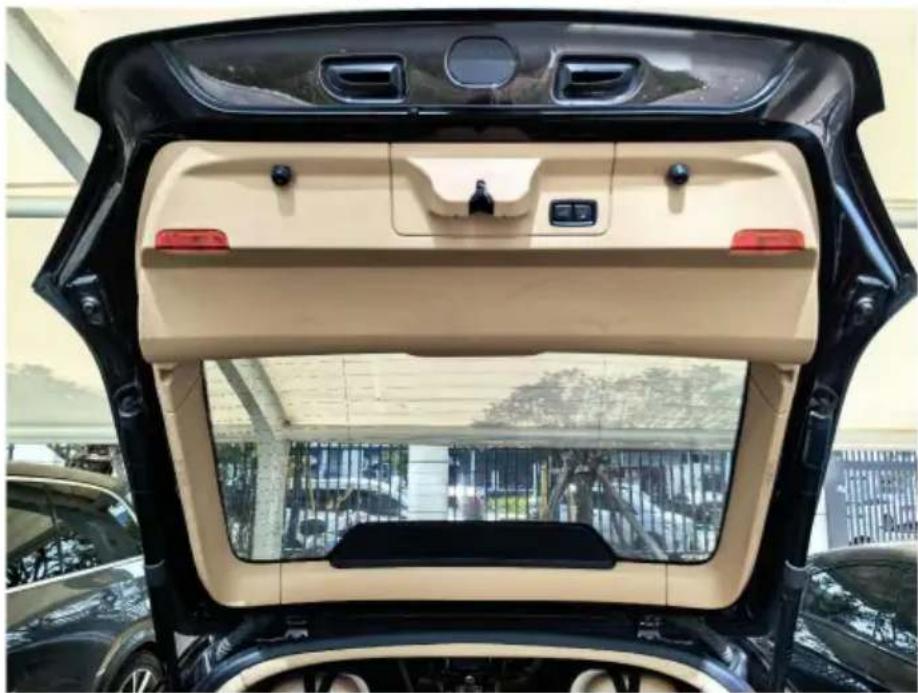

3.4 Après avoir installé le nouveau hayon, réinstallez le panneau d'origine.

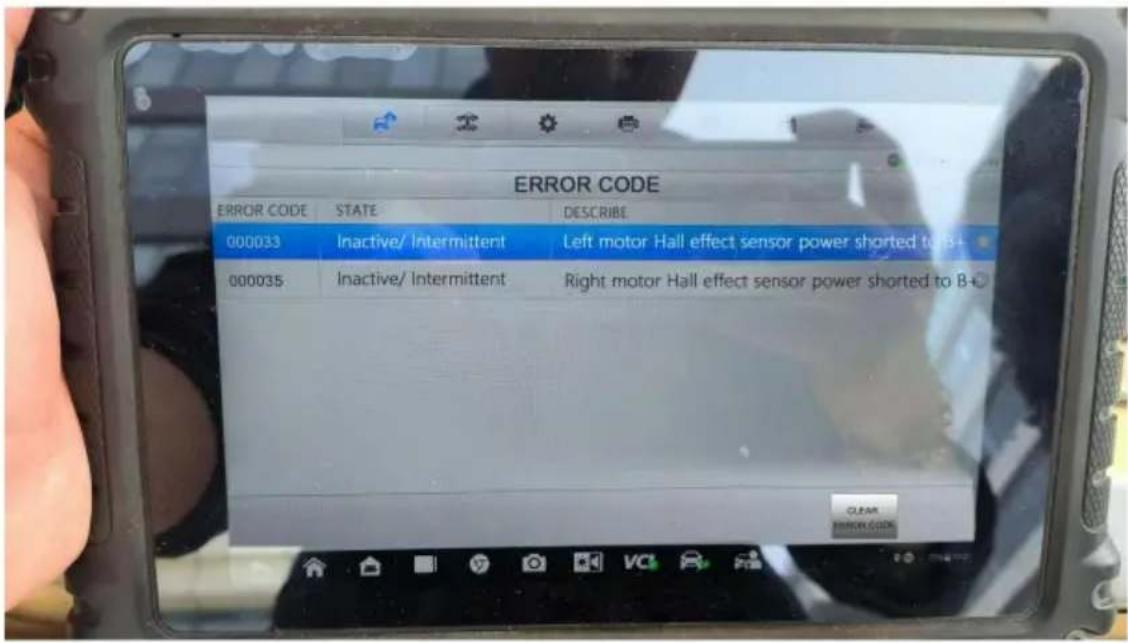

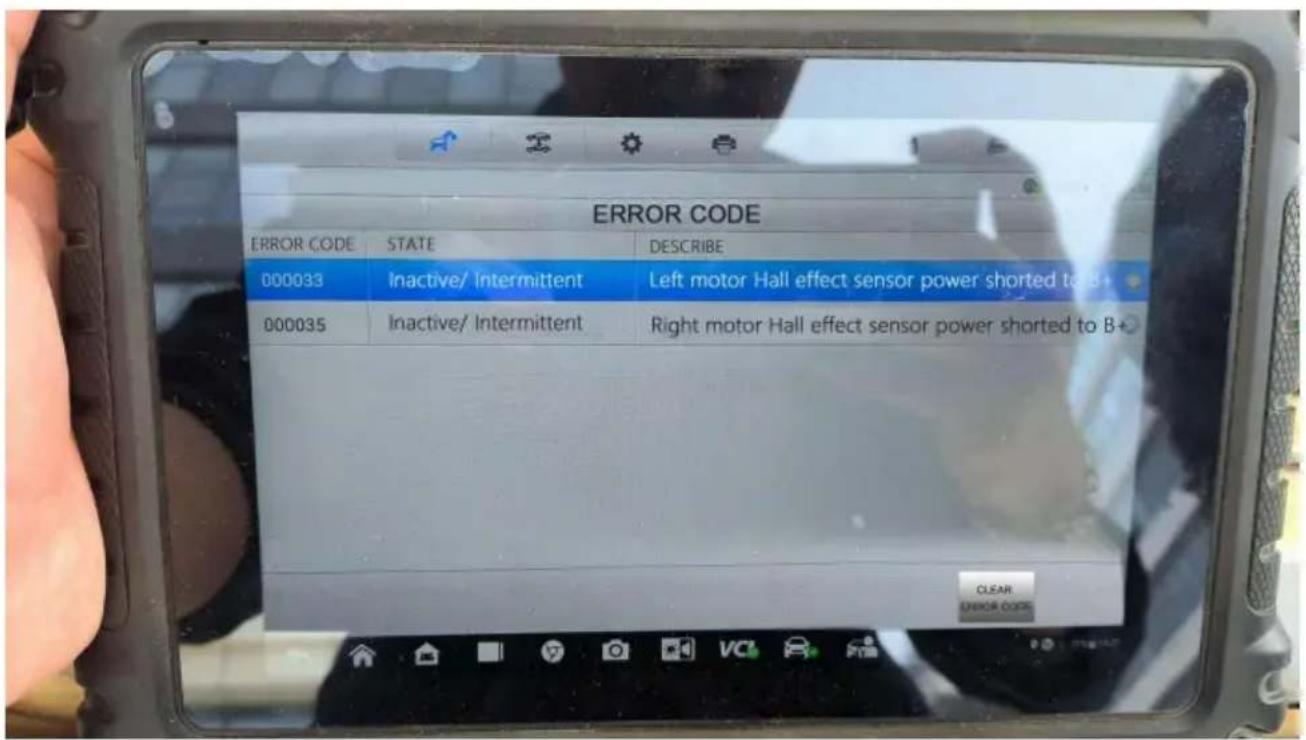

3.5 Utilisez des outils de diagnostic pour vous connecter à la voiture et effacer les codes d'erreur causés par le remplacement du hayon électrique.

3.6 Après avoir effacé les codes d'erreur, vous pouvez activer la fermeture électrique du hayon en utilisant les méthodes suivantes : 3.6.1 Appuyez directement sur le bouton de fermeture du hayon. 3.6.2 Fermez manuellement le hayon, puis appuyez sur le bouton d'ouverture du hayon.

3.6.3 Réinitialisez le module de commande à l'aide d'outils de diagnostic comme Autel ou Launch, puis appuyez sur le bouton de fermeture du hayon.

3.7 Fermez manuellement le hayon en le tenant à deux mains et en l'abaissant lentement jusqu'à ce que la serrure s'engage dans le loquet.

Exemple d'opération de fermeture manuelle

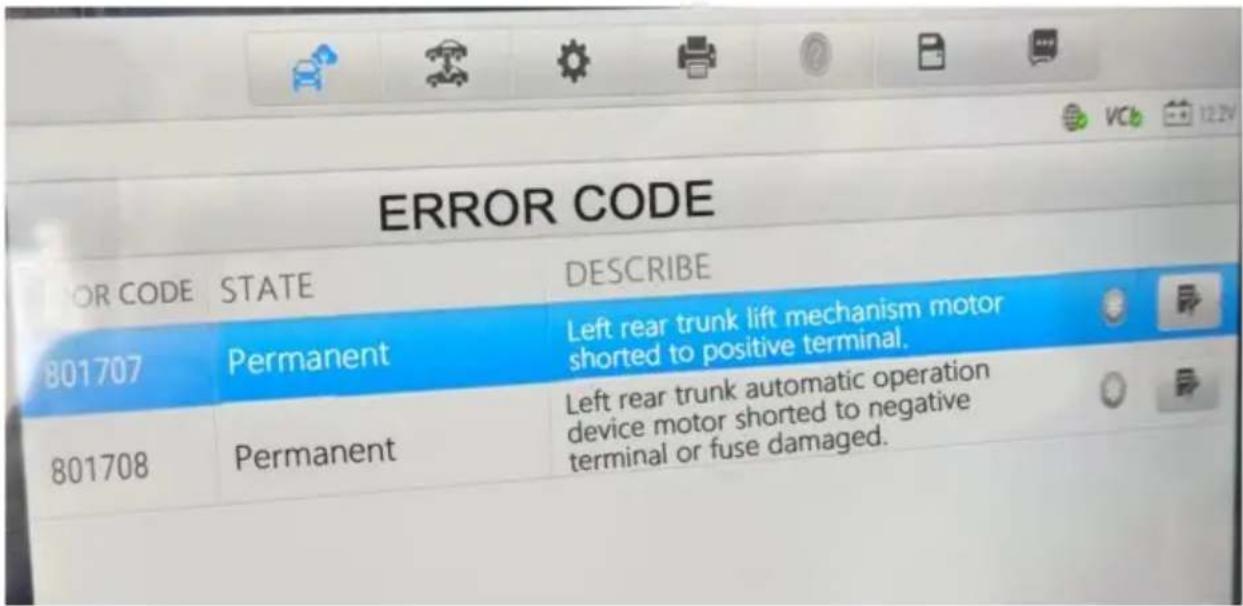

3.8 Dépannage : Si le statut du code d'erreur est inactif ou intermittent, il peut être effacé à l'aide de l'outil de diagnostic.

Le code d'erreur permanent indique un défaut électrique dans le hayon ; un remplacement du hayon est nécessaire.

4. Précautions à prendre pour l'installation du vérin de hayon électrique

Pour assurer la sécurité et le bon fonctionnement de nos produits, l'installation doit

être effectuée par des professionnels qualifiés. Ne démontez pas le produit et

évitez de pousser ou de tirer avec force sur le hayon pour éviter d'endommager le véhicule ou pour des raisons de sécurité

incidents ;

Avant d'installer le produit, vérifiez les fonctions d'affichage du tableau de bord, assurez-vous

que les opérations des boutons sont normales et inspectez l'intérieur et l'extérieur pour détecter d'éventuelles rayures.

surfaces extérieures. Signalez immédiatement tout problème au client. Vérifiez si le vérin

du hayon électrique fonctionne correctement et si les voyants

fonctionnent correctement.

Éteignez le moteur et préparez les outils nécessaires ;

Pour les installateurs : retirez tous les objets métalliques et autres matériaux durs de l'

véhicule pour éviter tout dommage ou rayure lors de l'installation. Retirez et

rangez soigneusement les pièces de la voiture pour éviter de rayer le tableau de bord. Nettoyez

Retirez rapidement tous les fragments de fil et assurez-vous que les connecteurs sont bien isolés pour

éviter les courts-circuits.

Acheminez le câblage conformément à la disposition d'origine du véhicule. Fixez chaque fil

harnais pour éviter toute interférence avec les pièces mobiles telles que la colonne de direction, l'accélérateur

et les pédales de frein

Connectez chaque faisceau de câbles en suivant le schéma de câblage d'origine, en faisant attention au fil de mise à la terre. Ne remplacez pas les fils ou les composants lorsqu'ils sont sous tension.

Après l'installation, fermez manuellement le hayon pour permettre au système de s'initialiser. Assurez-vous que le hayon est fixé pendant le processus d'installation pour éviter qu'il ne tombe et cause des blessures.

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

YH CONSULTING LIMITED. Avec l'aide de YH Consulting Bureau limité 147, Centurion House, Londres Route, Staines-upon-Thames, Surrey, TW18 4AX

E-CrossStu GmbH Mainzer Landstr.69, 60329 Francfort-sur-le-Main.
