Type de produit	Ouvre-porte électrique de hayon arrière
Modèle	D1304 (compatible modèles D1206, D3304, D3305, D4806, D2002, YQ53203, D5102, D5801, D5104)
Tension nominale	12 V CC
Plage de tension	9 V - 16 V CC
Courant de fonctionnement	≤ 8 A
Courant de décrochage	≤ 25 A
Temps d'ouverture	17 - 20 secondes
Temps de fermeture	17 - 20 secondes
Température de fonctionnement	-30 °C à +80 °C
Principe de fonctionnement	Moteur électrique convertissant rotation en mouvement linéaire
Installation	Par un professionnel qualifié
Dépannage	Utilisation d'outil de diagnostic pour effacer codes d'erreur
Entretien	Nettoyer les connecteurs, vérifier l'isolation des câbles
Sécurité	Couper le moteur avant installation, soutenir le hayon
Réparabilité	Remplacement complet en cas de défaut électrique permanent
Garantie	Assistance technique via www.vevor.com/support
Fabricant	Shanghaimuxinmuyeyouxiangongsi, Shanghai, Chine

FOIRE AUX QUESTIONS - D1304 Vevor

Comment installer l'ouvre-porte électrique Vevor D1304 ?

L'installation doit être effectuée par un professionnel qualifié. Commencez par retirer le panneau intérieur du hayon, débranchez l'ancien vérin, puis installez le nouveau en fixant les clips. Rebranchez et utilisez un outil de diagnostic pour effacer les codes d'erreur. Suivez les étapes détaillées dans la notice.

Quelle est la tension d'alimentation requise ?

La tension nominale est de 12 V CC avec une plage de fonctionnement de 9 V à 16 V CC.

Comment effacer les codes d'erreur après installation ?

Utilisez un outil de diagnostic comme Autel ou Launch pour vous connecter au véhicule. Effacez les codes d'erreur inactifs ou intermittents. Les codes d'erreur permanents indiquent un défaut électrique et nécessitent le remplacement du vérin.

Puis-je installer l'appareil moi-même ?

Il est fortement recommandé de confier l'installation à un professionnel pour garantir la sécurité et le bon fonctionnement. L'installation implique des manipulations électriques et mécaniques délicates.

Que faire si le hayon ne s'ouvre plus ?

Vérifiez d'abord les codes d'erreur avec un outil de diagnostic. Si le code est inactif, effacez-le. Si le hayon reste bloqué, effectuez une réinitialisation du module de commande avec l'outil ou fermez manuellement le hayon pour réinitialiser le système.

Comment entretenir l'ouvre-porte électrique ?

Nettoyez régulièrement les connecteurs et vérifiez l'isolation des câbles pour éviter les courts-circuits. Assurez-vous que les faisceaux ne gênent pas les pièces mobiles. Aucune lubrification n'est nécessaire.

Quels véhicules sont compatibles avec le modèle D1304 ?

Ce vérin est compatible avec de nombreux modèles, dont la Porsche Panamera donnée en exemple. La liste inclut aussi les modèles D1206, D3304, D3305, D4806, D2002, YQ53203, D5102, D5801, D5104. Vérifiez la compatibilité avec votre véhicule.

Quelles précautions de sécurité dois-je prendre ?

Coupez toujours le moteur avant l'installation. Retirez les objets métalliques pour éviter les rayures. Soutenez le hayon pour éviter qu'il ne tombe. Acheminez les câbles loin des pièces mobiles.

Y a-t-il une garantie sur ce produit ?

Oui, Vevor offre une garantie et une assistance technique. Contactez le support via www.vevor.com/support pour obtenir le certificat de garantie électronique.

Comment réinitialiser le module de commande ?

Utilisez un outil de diagnostic (Autel ou Launch) pour réinitialiser le module de commande. Vous pouvez aussi fermer manuellement le hayon pour déclencher une réinitialisation automatique, puis appuyer sur le bouton de fermeture.

MODE D'EMPLOI D1304 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

ÉLÉVATEUR DE HAYON ARRIÈRE ÉLECTRIQUE

MODÈLE : D1206/D3304/D3305/D4806/D2002/YQ53203/D1304/D5102/D5801/D5104

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

ÉLÉVATEUR DE HAYON ARRIÈRE ÉLECTRIQUE

MODÈLE : D1206/ D3304/ D3305/ D4806/ D2002/ YQ53203/ D1304/ D5102/D5801/D5104

Vous avez des questions sur nos produits ? Vous avez besoin d'une assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.

1. Présentation du principe de fonctionnement et de la structure du produit :

Principe de fonctionnement :

Le hayon électrique est un dispositif d'entraînement électrique qui convertit le mouvement de rotation du moteur en mouvement alternatif linéaire de la tige de poussée. Le moteur de la jambe de force est contrôlé par le module de commande ECU du hayon pour réaliser

l'extension et la rétraction de haut en bas de la jambe de force électrique, complétant ainsi l'action de levage et d'abaissement du hayon

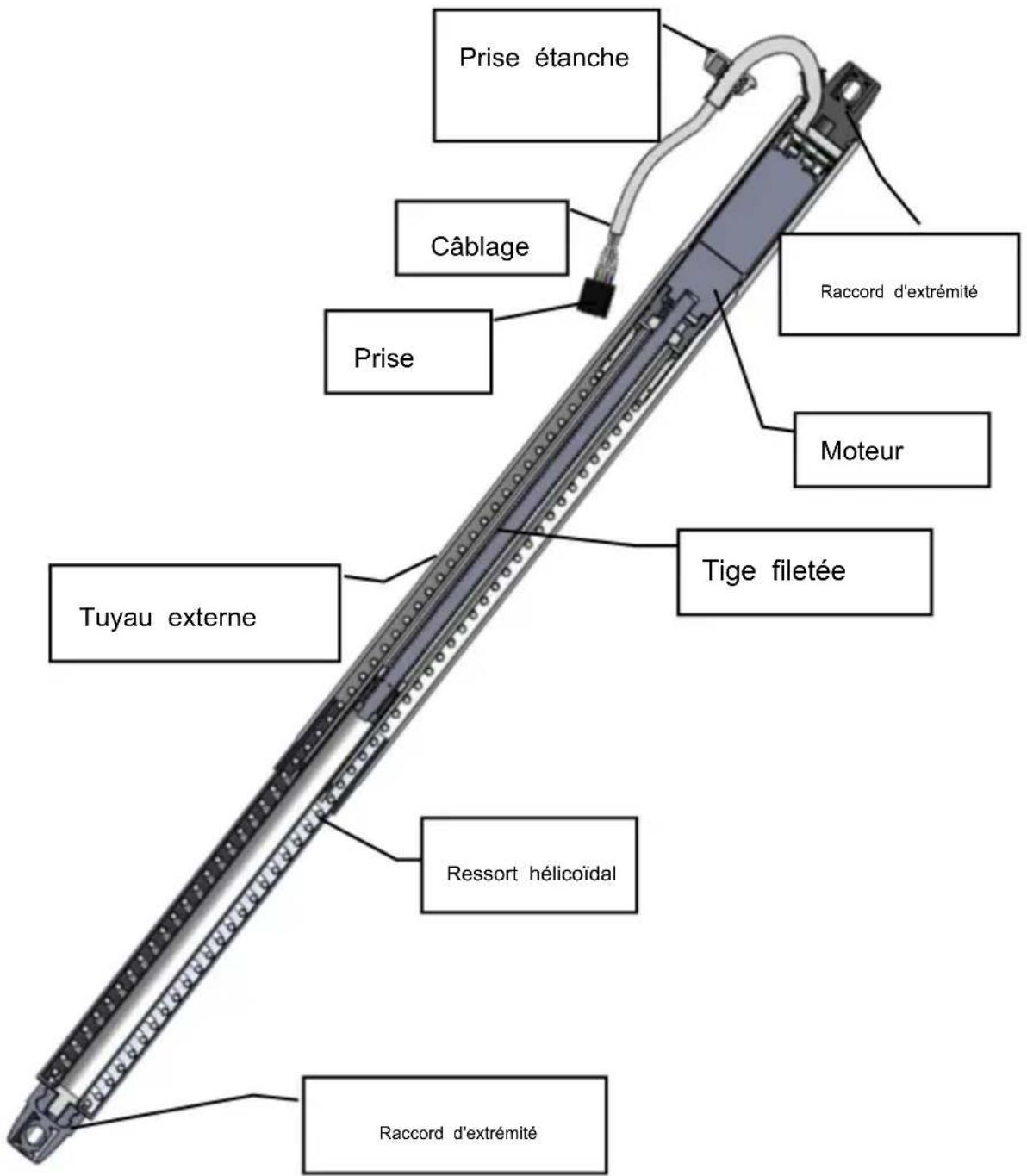

2. Structure interne et apparence :

Tension nominale : DC12V

Tension de fonctionnement : DC9V-DC16V

Courant de fonctionnement : ≤ 8 A

Courant de décrochage : ≤ 25 A

Horaires d'ouverture : 17h-20h Horaires de fermeture : 17h-20h

Température de fonctionnement : -30 \~+80

3. Étapes d'installation du hayon électrique (Porsche Panamera pour exemple)

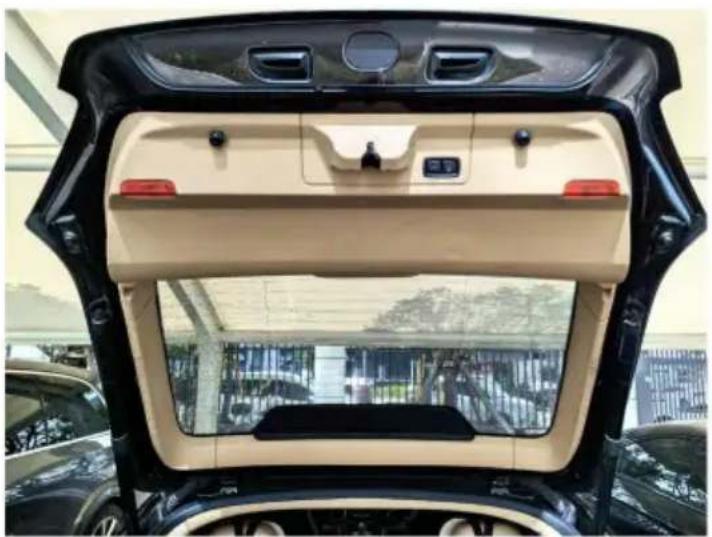

3.1 Retirez le panneau intérieur du hayon du véhicule.

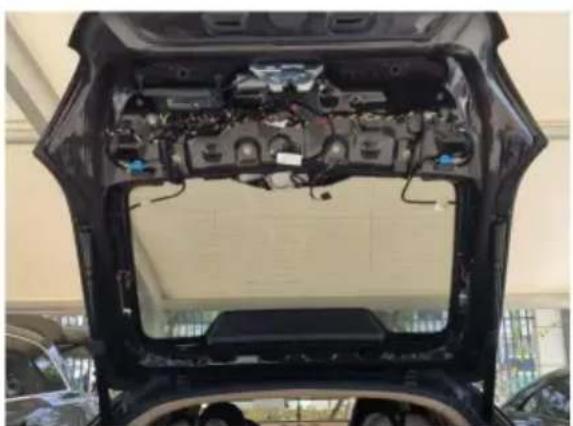

3.2 Débranchez ensuite la prise du hayon électrique du point de connexion du véhicule.

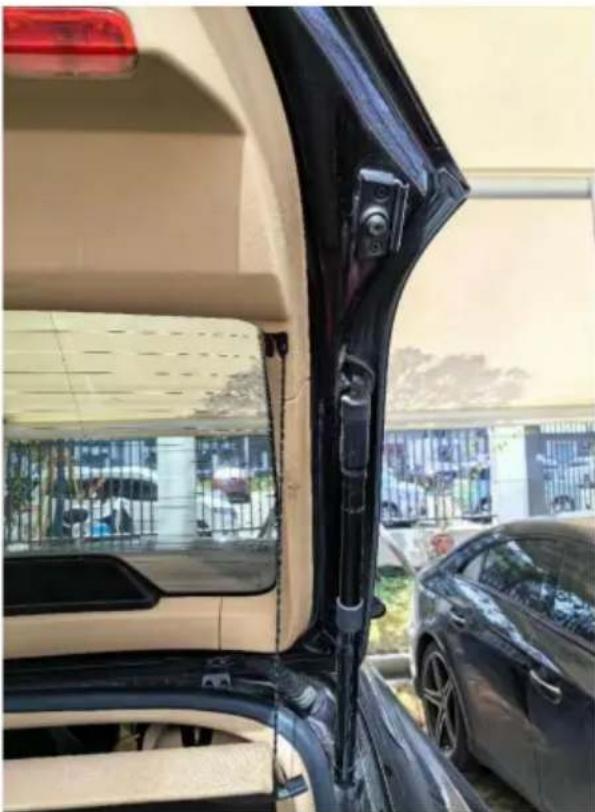

3.3 À l'aide d'un tournevis à tête plate, retirez les clips de l'ancien hayon, puis installez le nouveau. Même méthode pour les deux côtés.

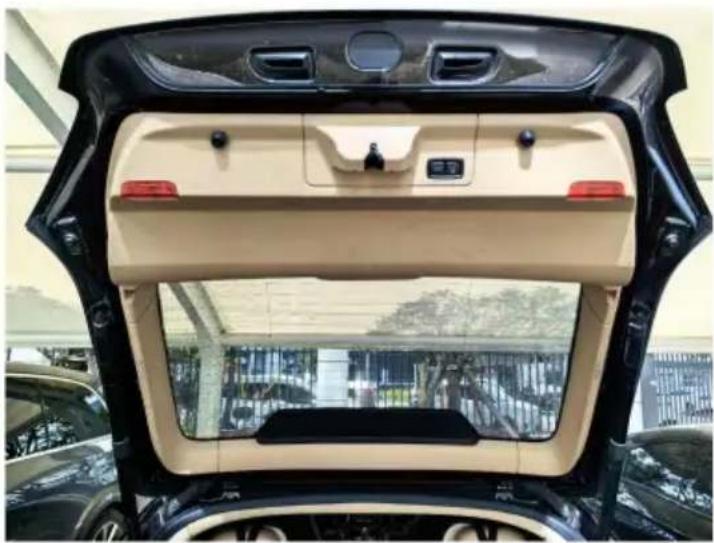

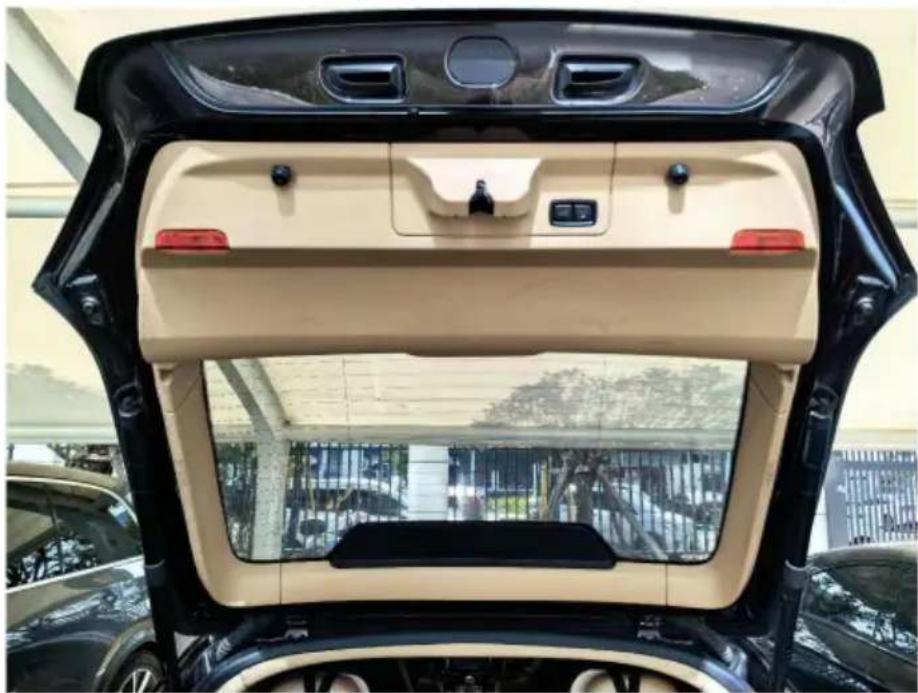

3.4 Après avoir installé le nouveau hayon, réinstallez le panneau d'origine.

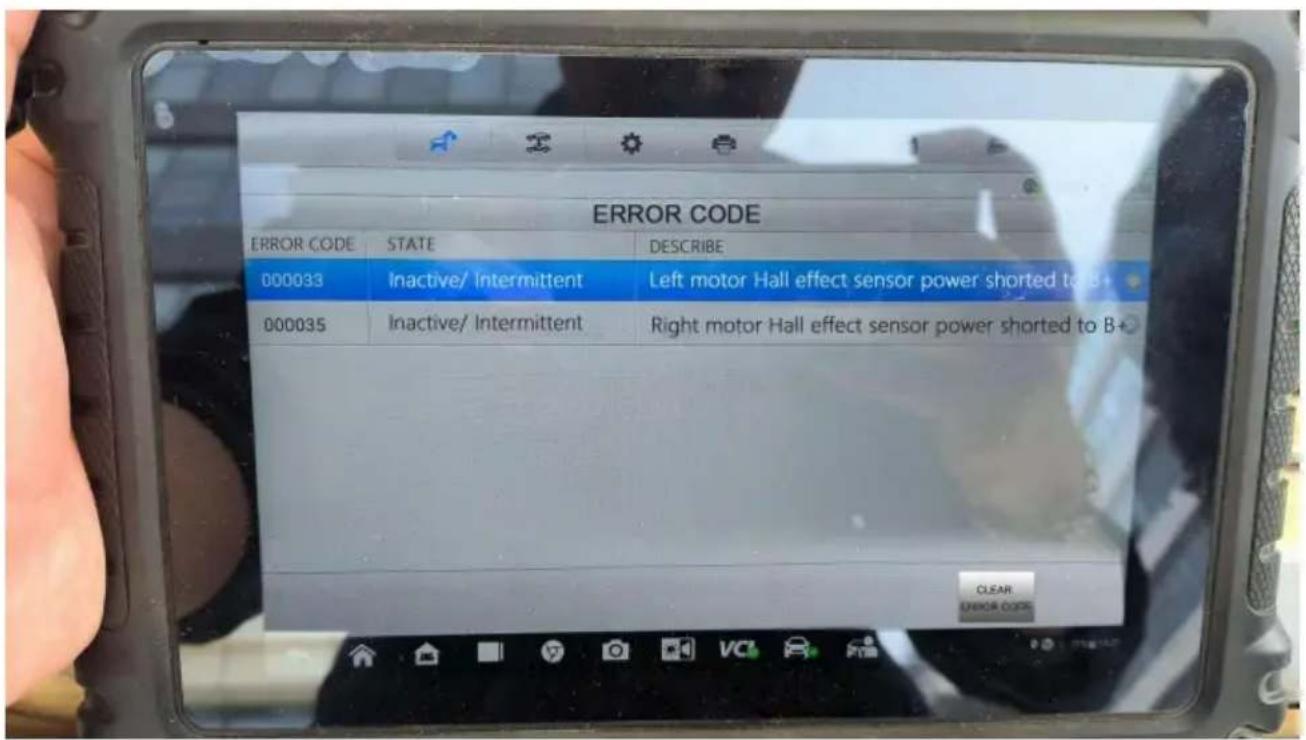

3.5 Utilisez des outils de diagnostic pour vous connecter à la voiture et effacer les codes d'erreur causés par le remplacement du hayon électrique.

3.6 Après avoir effacé les codes d'erreur, vous pouvez activer la fermeture électrique du hayon en utilisant les méthodes suivantes : 3.6.1 Appuyez directement sur le bouton de fermeture du hayon. 3.6.2 Fermez manuellement le hayon, puis appuyez sur le bouton d'ouverture du hayon.

3.6.3 Réinitialisez le module de commande à l'aide d'outils de diagnostic comme Autel ou Launch, puis appuyez sur le bouton de fermeture du hayon.

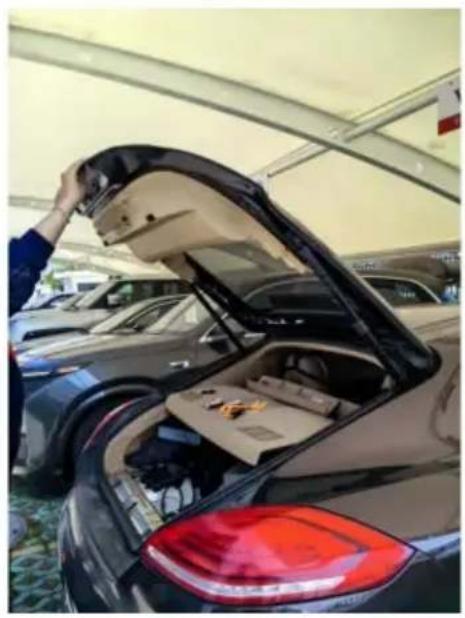

3.7 Fermez manuellement le hayon en le tenant à deux mains et en l'abaissant lentement jusqu'à ce que la serrure s'engage dans le loquet.

Exemple d'opération de fermeture manuelle

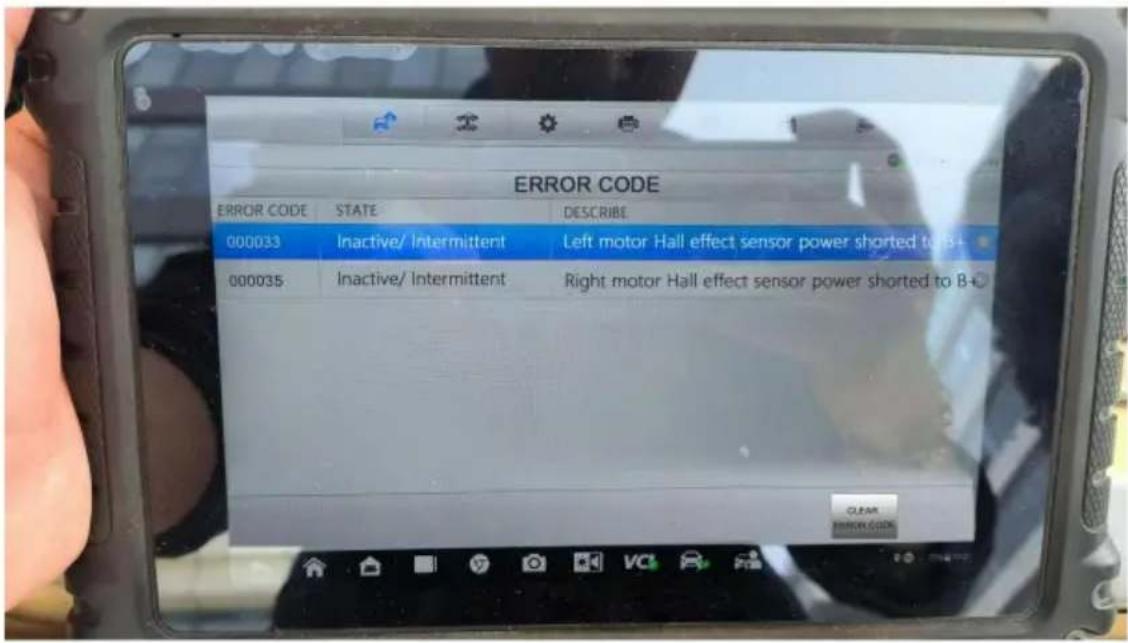

3.8 Dépannage : Si le statut du code d'erreur est inactif ou intermittent, il peut être effacé à l'aide de l'outil de diagnostic.

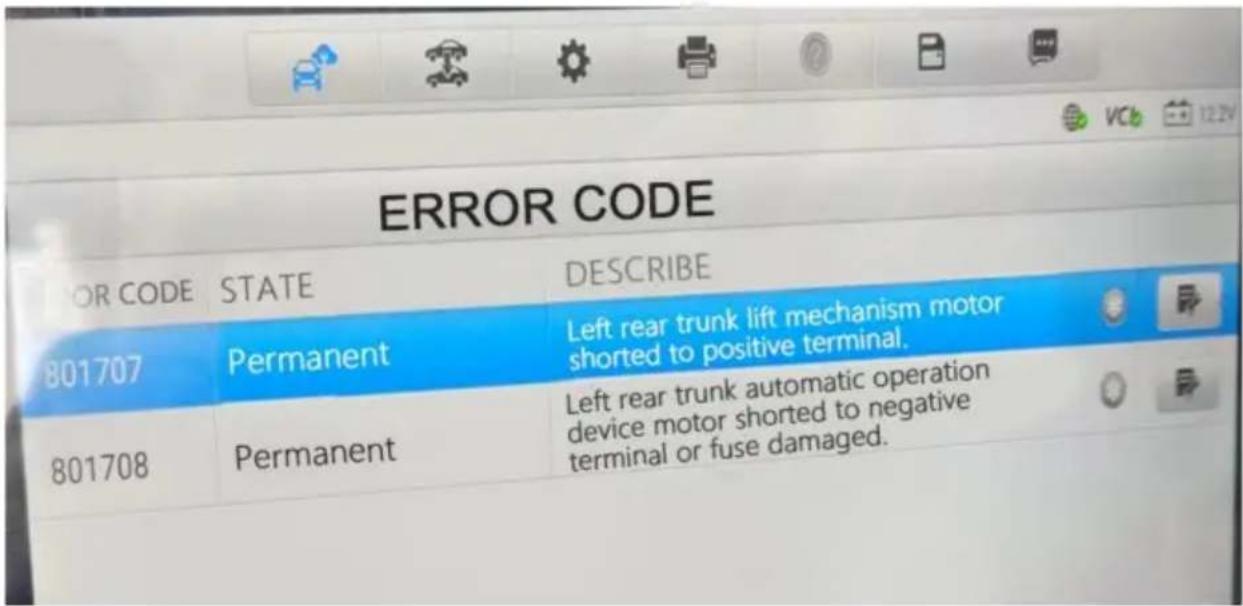

Un code d'erreur permanent indique un défaut électrique dans le hayon ; un remplacement du hayon est nécessaire.

4. Précautions à prendre pour l'installation du vérin de hayon électrique

Pour assurer la sécurité et le bon fonctionnement de nos produits, l'installation doit

être effectuée par des professionnels qualifiés. Ne démontez pas le produit et

évitez de pousser ou de tirer avec force sur le hayon pour éviter d'endommager le véhicule ou pour des raisons de sécurité

incidents ;

Avant d'installer le produit, vérifiez les fonctions d'affichage du tableau de bord, assurez-vous

que les opérations des boutons sont normales et inspectez l'intérieur et l'extérieur pour détecter d'éventuelles rayures.

surfaces extérieures. Signalez immédiatement tout problème au client. Vérifiez si le vérin

du hayon électrique fonctionne correctement et si les voyants

fonctionnent correctement.

Éteignez le moteur et préparez les outils nécessaires ;

Pour les installateurs : retirez tous les objets métalliques et autres matériaux durs de l'

véhicule pour éviter tout dommage ou rayure lors de l'installation. Retirez et

rangez soigneusement les pièces de la voiture pour éviter de rayer le tableau de bord. Nettoyez

Retirez rapidement tous les fragments de fil et assurez-vous que les connecteurs sont bien isolés pour

éviter les courts-circuits.

Acheminez le câblage conformément à la disposition d'origine du véhicule. Fixez chaque fil

harnais pour éviter toute interférence avec les pièces mobiles telles que la colonne de direction, l'accélérateur

et les pédales de frein

Connectez chaque faisceau de câbles en suivant le schéma de câblage d'origine, en faisant attention au fil de mise à la terre. Ne remplacez pas les fils ou les composants lorsqu'ils sont sous tension.

Après l'installation, fermez manuellement le hayon pour permettre au système de s'initialiser. Assurez-vous que le hayon est fixé pendant le processus d'installation pour éviter qu'il ne tombe et cause des blessures.

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

YH CONSULTING LIMITED. Avec l'aide de YH Consulting Bureau limité, 147 Centurion House, Londres, Staines-upon-Thames, Surrey, TW18 4AX

E-CrossStu GmbH, Mainzer Landstr. 69, 60329 Francfort-sur-le-Main.
