Producttype	Elektrische achterklepopener
Model	D1304 (compatibel met modellen D1206, D3304, D3305, D4806, D2002, YQ53203, D5102, D5801, D5104)
Nominale spanning	12 V DC
Spanningsbereik	9 V - 16 V DC
Werkstroom	≤ 8 A
Klemstroom	≤ 25 A
Opentijd	17 - 20 seconden
Sluitingstijd	17 - 20 seconden
Bedrijfstemperatuur	-30 °C tot +80 °C
Werkingsprincipe	Elektrische motor die rotatie omzet in lineaire beweging
Installatie	Door een gekwalificeerde professional
Probleemoplossing	Gebruik van diagnostisch gereedschap om foutcodes te wissen
Onderhoud	Reinig de connectoren, controleer de kabelisolatie
Veiligheid	Schakel de motor uit voor installatie, ondersteun de achterklep
Repareerbaarheid	Vervanging in zijn geheel bij permanent elektrisch defect
Garantie	Technische ondersteuning via www.vevor.com/support
Fabrikant	Shanghaimuxinmuyeyouxiangongsi, Shanghai, China

Veelgestelde vragen - D1304 Vevor

Hoe installeer ik de elektrische achterklepopener Vevor D1304?

De installatie moet worden uitgevoerd door een gekwalificeerde professional. Begin met het verwijderen van het binnenpaneel van de achterklep, koppel de oude schokdemper los, installeer vervolgens de nieuwe en bevestig de clips. Sluit opnieuw aan en gebruik een diagnostisch gereedschap om de foutcodes te wissen. Volg de gedetailleerde stappen in de handleiding.

Wat is de vereiste voedingsspanning?

De nominale spanning is 12 V DC met een werkingsbereik van 9 V tot 16 V DC.

Hoe wis ik foutcodes na installatie?

Gebruik een diagnostisch gereedschap zoals Autel of Launch om verbinding te maken met het voertuig. Wis inactieve of intermitterende foutcodes. Permanente foutcodes duiden op een elektrisch defect en vereisen vervanging van de schokdemper.

Kan ik het apparaat zelf installeren?

Het wordt sterk aanbevolen de installatie aan een professional over te laten om de veiligheid en goede werking te garanderen. De installatie omvat delicate elektrische en mechanische handelingen.

Wat te doen als de achterklep niet meer opent?

Controleer eerst de foutcodes met een diagnostisch gereedschap. Als de code inactief is, wis hem dan. Als de achterklep geblokkeerd blijft, voer dan een reset uit van de regeleenheid met het gereedschap of sluit de achterklep handmatig om het systeem te resetten.

Hoe onderhoud ik de elektrische achterklepopener?

Reinig regelmatig de connectoren en controleer de kabelisolatie om kortsluiting te voorkomen. Zorg ervoor dat de kabelbomen bewegende delen niet hinderen. Geen smering nodig.

Welke voertuigen zijn compatibel met model D1304?

Deze schokdemper is compatibel met vele modellen, waaronder de Porsche Panamera als voorbeeld. De lijst omvat ook de modellen D1206, D3304, D3305, D4806, D2002, YQ53203, D5102, D5801, D5104. Controleer de compatibiliteit met uw voertuig.

Welke veiligheidsmaatregelen moet ik nemen?

Schakel altijd de motor uit voor de installatie. Verwijder metalen voorwerpen om krassen te voorkomen. Ondersteun de achterklep om te voorkomen dat hij valt. Leid de kabels weg van bewegende delen.

Is er garantie op dit product?

Ja, Vevor biedt een garantie en technische ondersteuning. Neem contact op met de ondersteuning via www.vevor.com/support om het elektronische garantiecertificaat te verkrijgen.

Hoe reset ik de regeleenheid?

Gebruik een diagnostisch gereedschap (Autel of Launch) om de regeleenheid te resetten. U kunt ook de achterklep handmatig sluiten om een automatische reset te activeren en vervolgens op de sluitknop drukken.

GEBRUIKSAANWIJZING D1304 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

1. Inleiding tot het werkingsprincipe en de structuur van het product

Werkingsprincipe: De

Power liftgate is een elektrisch aandrijfapparaat dat de rotatiebeweging van de motor omzet in de lineaire heen en weer gaande beweging van de duwstang. De veerpootmotor wordt aangestuurd door de ECU-controllermodule van de achterklep om de op- en neerwaartse verlenging en intrekking van de elektrische veerpoot te bereiken, waardoor de hef- en neerwaartse actie van de achterklep wordt voltooid.

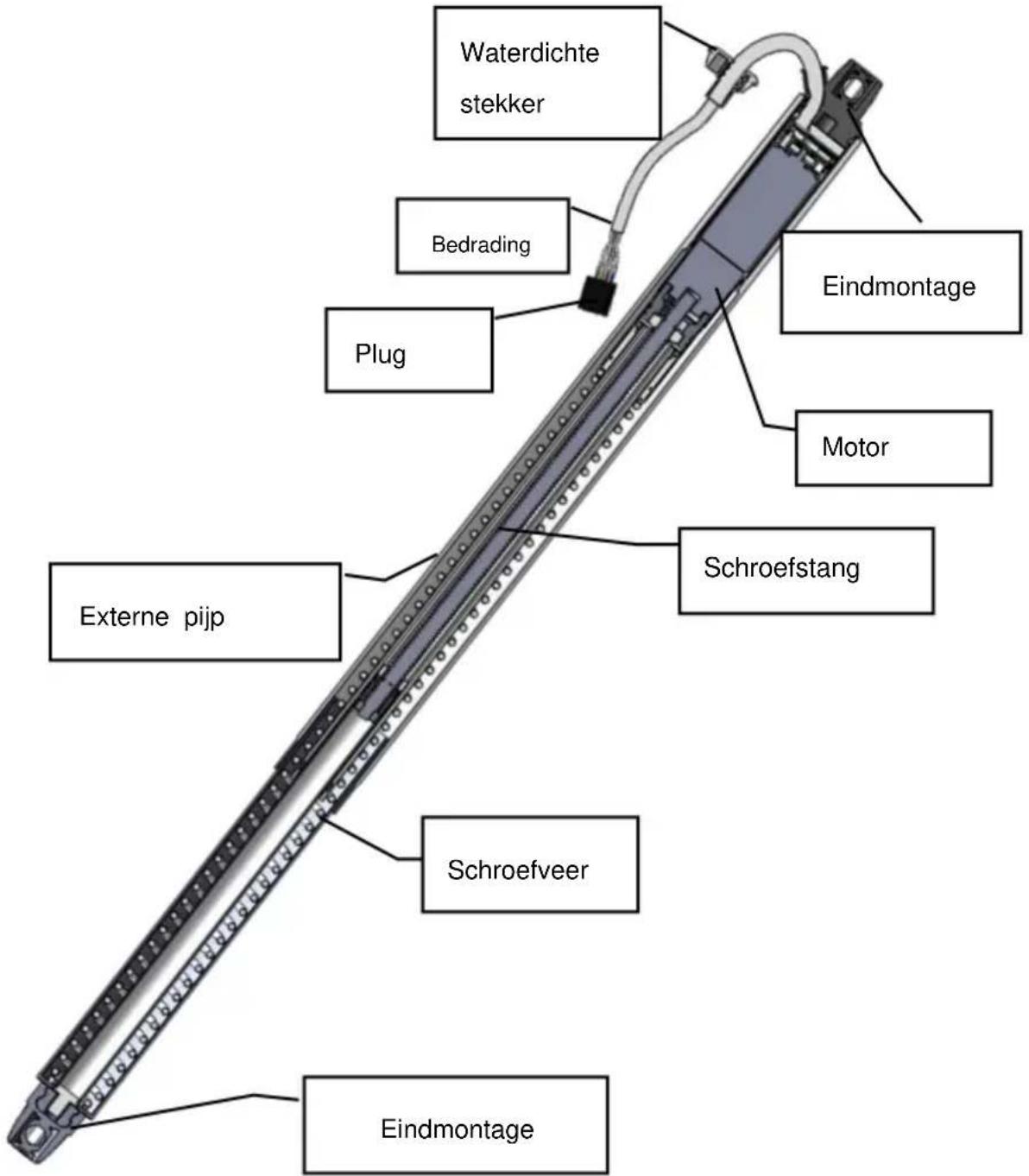

2. Interne structuur en uiterlijk:

Nominale spanning: DC12V

Bedrijfsspanning: DC9V-DC16V

Werkstroom: 8A

Blokkeerstroom: 25A

Openingstijden: 5-8 uur

Sluitingstijden: 5s-8s

Bedrijfstemperatuur: -30°C tot +80°C

3. Stappen voor het installeren van de elektrische achterklep (Porsche Panamera als voorbeeld)

3.1 Verwijder het binnenpaneel van de achterklep van het voertuig.

3.2 Koppel vervolgens de stekker van de elektrische achterklep los van het aansluitpunt van het voertuig.

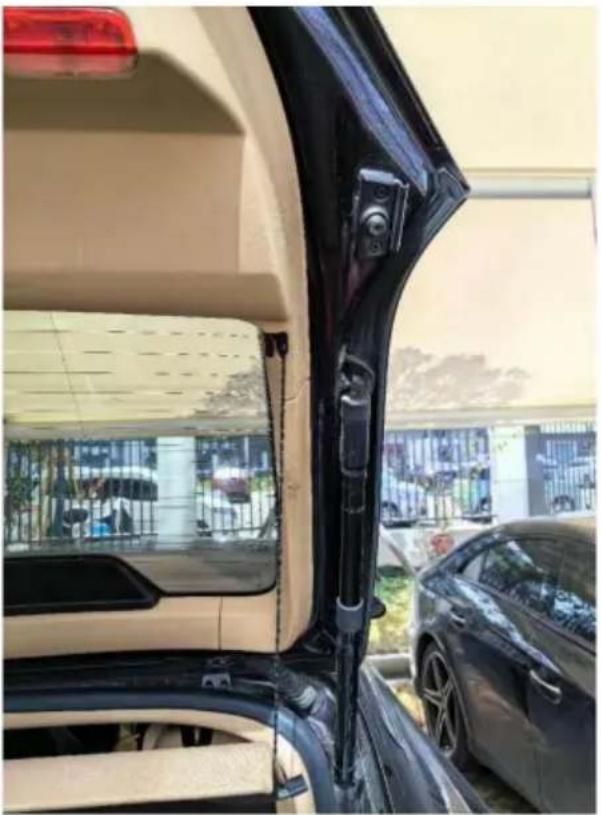

3.3 Gebruik een platte schroevendraaier om de clips van de oude achterklep te verwijderen en monteer vervolgens de nieuwe. Dezelfde methode voor beide kanten.

3.4 Nadat u de nieuwe achterklep hebt gemonteerd, plaatst u het originele paneel terug.

3.5 Gebruik diagnosetools om verbinding te maken met de auto en de foutcodes te wissen die zijn veroorzaakt door het vervangen van de elektrische achterklep.

3.6 Nadat u de foutcodes hebt gewist, kunt u het elektrisch sluiten van de achterklep op de volgende manieren activeren: 3.6.1 Druk direct op de knop voor het sluiten van de achterklep. 3.6.2 Sluit de achterklep handmatig en druk vervolgens op de knop voor het openen van de achterklep.

3.6.3 Reset de regelmodule met behulp van diagnosetools zoals Autel of Launch en druk vervolgens op de knop om de achterklep te sluiten.

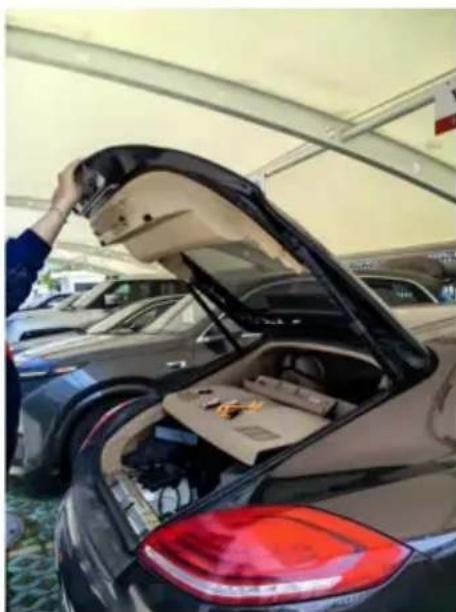

3.7 Sluit de achterklep handmatig door deze met beide handen vast te houden en langzaam omlaag te laten zakken totdat het slot in de grendel vastklikt.

Voorbeeld van handmatige sluitbediening

3.8 Problemen oplossen: Als de foutcodestatus inactief of af en toe voorkomt, kan dit gewist worden met behulp van de diagnostische tool.

Permanente foutcode geeft aan dat er een elektrische storing is in de achterklep; vervanging van de achterklep is vereist.

4. Voorzorgsmaatregelen voor het installeren van de elektrische achterklepsteun

Om de veiligheid en de goede werking van onze producten te garanderen, moet de installatie worden uitgevoerd door gekwalificeerde professionals. Haal het product niet uit elkaar en vermijd het met geweld duwen of trekken van de achterklep om schade aan het voertuig of veiligheidsincidenten te voorkomen.

Controleer de functies van het dashboarddisplay voordat u het product installeert. De werking van de knoppen moet normaal zijn en controleer op krassen aan de binnen- en buitenoppervlakken. Meld eventuele problemen onmiddellijk aan de klant. Controleer of de elektrische achterklep goed werkt en of de indicatorlampjes

goed functioneren. Zet de motor af en leg het benodigde gereedschap klaar.

Voor installateurs: Verwijder alle metalen voorwerpen en andere harde materialen uit het voertuig om schade of krassen tijdens de installatie te voorkomen. Verwijder en bewaar auto-onderdelen voorzichtig om krassen op het dashboard te voorkomen. Ruim alle draadfragmenten onmiddellijk op en zorg ervoor dat de connectoren goed geïsoleerd zijn om kortsluitingen te voorkomen.

Leid de bedrading volgens de originele voertuiglay-out. Bevestig elke kabelboom om interferentie met bewegende delen zoals de stuurkolom, het gaspedaal en de rempedalen te voorkomen.

Sluit elke kabelboom aan volgens het originele fabrieksbedradingsschema, waarbij u op de aardingsdraad let. Vervang geen

draden of componenten terwijl er stroom is. Sluit de achterklep

na de installatie handmatig zodat het systeem kan worden geïntialiseerd. Zorg ervoor dat de achterklep tijdens het installatieproces is vastgezet om te voorkomen dat deze losraakt, valt en letsel veroorzaakt.
