Tipo di prodotto	Apriporta elettrico per portellone posteriore
Modello	D1304 (compatibile con modelli D1206, D3304, D3305, D4806, D2002, YQ53203, D5102, D5801, D5104)
Tensione nominale	12 V CC
Campo di tensione	9 V - 16 V CC
Corrente di funzionamento	≤ 8 A
Corrente di stallo	≤ 25 A
Tempo di apertura	17 - 20 secondi
Tempo di chiusura	17 - 20 secondi
Temperatura di funzionamento	-30 °C a +80 °C
Principio di funzionamento	Motore elettrico che converte rotazione in movimento lineare
Installazione	Da un professionista qualificato
Risoluzione dei problemi	Utilizzo di uno strumento diagnostico per cancellare i codici di errore
Manutenzione	Pulire i connettori, controllare l'isolamento dei cavi
Sicurezza	Spegnere il motore prima dell'installazione, sostenere il portellone
Riparabilità	Sostituzione completa in caso di guasto elettrico permanente
Garanzia	Assistenza tecnica tramite www.vevor.com/support
Produttore	Shanghaimuxinmuyeyouxiangongsi, Shanghai, Cina

Domande frequenti - D1304 Vevor

Come installare l'apriporta elettrico Vevor D1304?

L'installazione deve essere eseguita da un professionista qualificato. Inizia rimuovendo il pannello interno del portellone, scollega il vecchio attuatore, quindi installa il nuovo fissando i clip. Ricollega e utilizza uno strumento diagnostico per cancellare i codici di errore. Segui i passaggi dettagliati nel manuale.

Qual è la tensione di alimentazione richiesta?

La tensione nominale è di 12 V CC con un campo di funzionamento da 9 V a 16 V CC.

Come cancellare i codici di errore dopo l'installazione?

Utilizza uno strumento diagnostico come Autel o Launch per connetterti al veicolo. Cancella i codici di errore inattivi o intermittenti. I codici di errore permanenti indicano un guasto elettrico e richiedono la sostituzione dell'attuatore.

Posso installare il dispositivo da solo?

Si consiglia vivamente di affidare l'installazione a un professionista per garantire la sicurezza e il corretto funzionamento. L'installazione comporta manipolazioni elettriche e meccaniche delicate.

Cosa fare se il portellone non si apre più?

Controlla prima i codici di errore con uno strumento diagnostico. Se il codice è inattivo, cancellalo. Se il portellone rimane bloccato, esegui un reset del modulo di comando con lo strumento o chiudi manualmente il portellone per resettare il sistema.

Come mantenere l'apriporta elettrico?

Pulisci regolarmente i connettori e controlla l'isolamento dei cavi per evitare cortocircuiti. Assicurati che i cablaggi non ostacolino le parti mobili. Non è necessaria alcuna lubrificazione.

Quali veicoli sono compatibili con il modello D1304?

Questo attuatore è compatibile con molti modelli, tra cui la Porsche Panamera data come esempio. L'elenco include anche i modelli D1206, D3304, D3305, D4806, D2002, YQ53203, D5102, D5801, D5104. Verifica la compatibilità con il tuo veicolo.

Quali precauzioni di sicurezza devo prendere?

Spegni sempre il motore prima dell'installazione. Rimuovi oggetti metallici per evitare graffi. Sostieni il portellone per evitare che cada. Instrada i cavi lontano dalle parti mobili.

C'è una garanzia su questo prodotto?

Sì, Vevor offre una garanzia e assistenza tecnica. Contatta il supporto tramite www.vevor.com/support per ottenere il certificato di garanzia elettronico.

Come resettare il modulo di comando?

Utilizza uno strumento diagnostico (Autel o Launch) per resettare il modulo di comando. Puoi anche chiudere manualmente il portellone per attivare un reset automatico, quindi premere il pulsante di chiusura.

MANUALE UTENTE D1304 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

SOLLEVAMENTO ELETTRICO DEL PORTELLONE POSTERIORE

MODELLO: D1206/D3304/D3305/D4806/D2002/YQ53203/D1304/D5102/D58

Numero di serie: 01/D5104

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

SOLLEVAMENTO ELETTRICO DEL PORTELLONE POSTERIORE

MODELLO: D1206/ D3304/ D3305/ D4806/ D2002/ YQ53203/ D1304/ D5102/D5801/D5104

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software su nostro prodotto.

1. Introduzione al principio di funzionamento e alla struttura del prodotto

Principio di funzionamento:

Il portellone posteriore elettrico è un dispositivo di azionamento elettrico che converte il moto rotatorio del motore nel moto alternativo lineare della barra di spinta. Il motore del montante è controllato dal modulo di controllo ECU del portellone posteriore per ottenere l'estensione e la retrazione verso l'alto e verso il basso del montante elettrico, completando così l'azione di sollevamento e abbassamento del portellone posteriore.

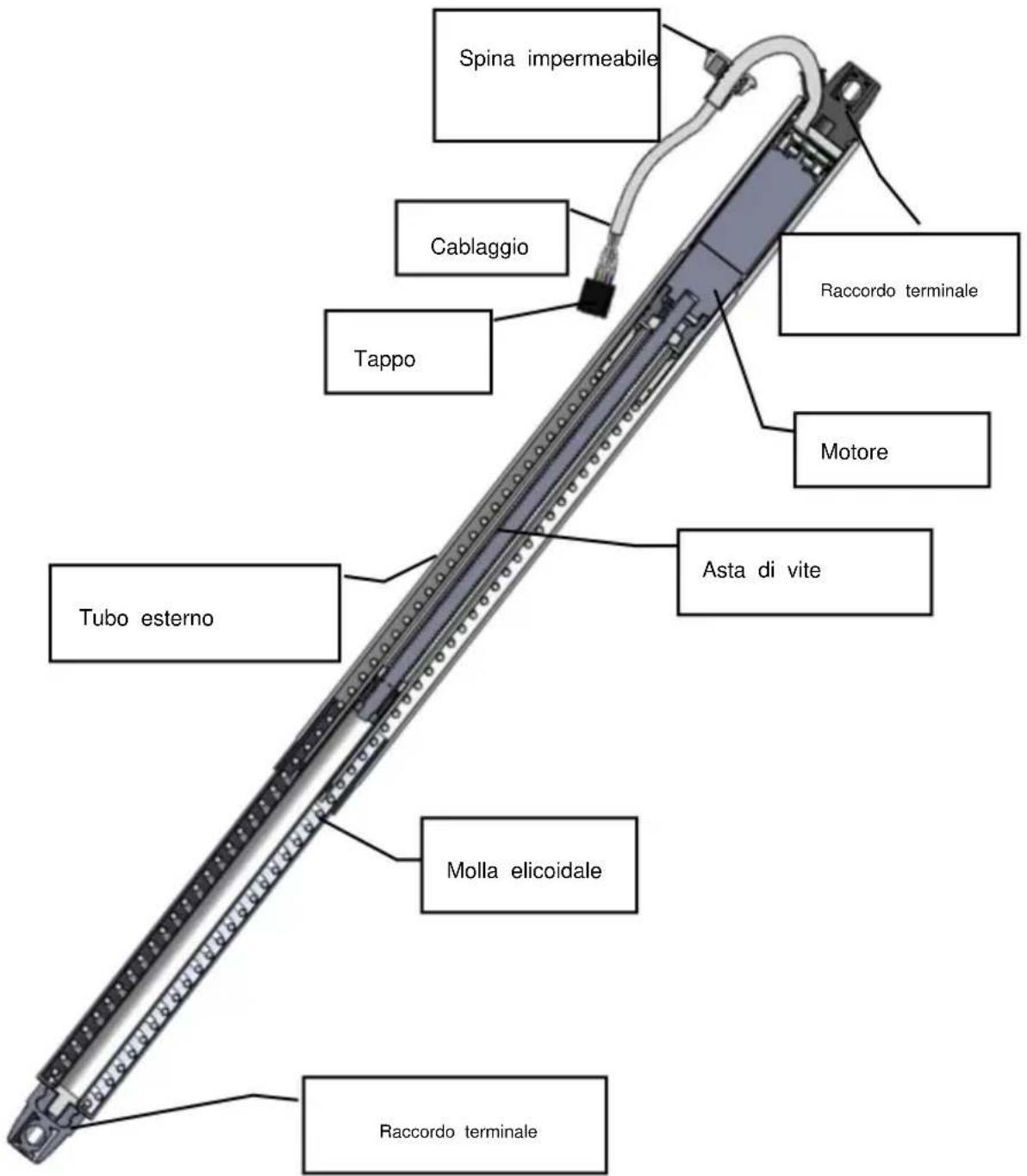

2. Struttura interna e aspetto:

Tensione nominale: DC12V

Tensione di esercizio: DC9V-DC16V

Corrente di lavoro: 8A

Corrente di stallo: 25A

Orari di apertura: 17:00-20:00 Orari di chiusura: dalle 17:00 alle 20:00

Temperatura di esercizio: -30°C ~ +80°C

3. Fasi di installazione del portellone posteriore elettrico (Porsche Panamera per esempio)

3.1 Rimuovere il pannello interno del portellone posteriore del veicolo.

3.2 Quindi, scollegare la spina del portellone elettrico dal punto di connessione del veicolo.

3.3 Utilizzando un cacciavite a testa piatta, rimuovere le clip dal vecchio portellone posteriore, quindi installare quello nuovo. Stesso metodo per entrambi i lati.

3.4 Dopo aver installato il nuovo portellone posteriore, reinstallare il pannello originale.

3.5 Utilizzare strumenti diagnostici per connettersi all'auto e cancellare i codici di errore causati dalla sostituzione del portellone elettrico.

3.6 Dopo aver cancellato i codici di errore, è possibile attivare la chiusura elettrica del portellone posteriore utilizzando i seguenti metodi: 3.6.1 Premere direttamente il pulsante di chiusura del portellone posteriore. 3.6.2 Chiudere manualmente il portellone posteriore e quindi premere il pulsante di apertura del portellone posteriore.

Pulsante di apertura del portellone posteriore

3.6.3 Reimpostare il modulo di controllo utilizzando strumenti diagnostici come Autel o Launch, quindi premere il pulsante di chiusura del portellone posteriore.

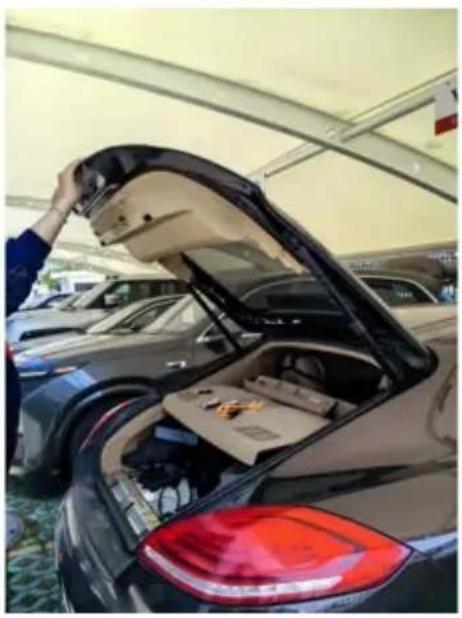

3.7 Chiudere manualmente il portellone posteriore tenendolo con entrambe le mani e abbassandolo lentamente finché la serratura non si aggancia al chiavistello.

Esempio di operazione di chiusura manuale

3.8 Risoluzione dei problemi: se lo stato del codice di errore è inattivo o intermittente, può essere cancellato utilizzando lo strumento diagnostico

Il codice di errore permanente indica un guasto elettrico nel portellone posteriore; è necessaria la sostituzione del portellone posteriore.

4. Precauzioni per l'installazione del montante del portellone posteriore elettrico

Per garantire la sicurezza e il corretto funzionamento dei nostri prodotti, l'installazione deve essere eseguita da professionisti qualificati. Non smontare il prodotto e

evitare di spingere o tirare con forza il portellone posteriore per evitare danni al veicolo o incidenti per la sicurezza;

Prima di installare il prodotto, controllare le funzioni del display del cruscotto, assicurarsi

che le operazioni dei pulsanti siano normali e ispezionare eventuali graffi all'interno e

sulle superfici esterne. Segnalare immediatamente eventuali problemi al cliente.

Controllare se il montante del portellone posteriore elettrico funziona correttamente e se le spie luminose funzionino correttamente.

Spegnere il motore e preparare gli attrezzi necessari;

Per gli installatori: rimuovere tutti gli oggetti metallici e altri materiali duri dall'

veicolo per evitare danni o graffi durante l'installazione. Rimuovere e

conservare con cura le parti dell'auto per evitare di graffiare il cruscotto. Pulire

rimuovere tempestivamente eventuali frammenti di filo e assicurarsi che i connettori siano ben isolati per prevenire cortocircuiti.

Instradare il cablaggio secondo il layout originale del veicolo. Fissare ogni filo

imbracatura per evitare interferenze con parti mobili come il piantone dello sterzo, l'acceleratore e i pedali del freno.

Collegare ogni cablaggio seguendo lo schema di cablaggio originale di fabbrica, prestando attenzione al filo di messa a terra. Non

sostituire fili o componenti mentre il sistema è sotto tensione. Dopo

l'installazione, chiudere manualmente il portellone posteriore per consentire l'inizializzazione del

sistema. Assicurarsi che il portellone posteriore sia fissato durante il processo di installazione per evitare che cada e ferisca.
