Tipo di prodotto	Apriporta elettrico del portellone posteriore
Modello	D5102
Marca	Vevor
Tensione nominale	12 V CC
Tensione di funzionamento	9-16 V CC
Corrente di funzionamento	≤ 8 A
Corrente di stallo	≤ 25 A
Tempo di apertura	17-20 s
Tempo di chiusura	17-20 s
Temperatura di funzionamento	-30 °C a +80 °C
Funzioni principali	Apertura e chiusura motorizzate del portellone
Installazione	Professionale raccomandata
Compatibilità	Veicoli con portellone posteriore (es. Porsche Panamera)
Comando	Pulsante di chiusura, comando manuale
Sicurezza	Non smontare, evitare di forzare il portellone
Manutenzione e pulizia	Mantenere i connettori puliti e asciutti
Ricambi e riparabilità	Sostituzione dell'attuatore elettrico in caso di guasto permanente
Informazioni generali	Manuale disponibile in più lingue

Domande frequenti - D5102 Vevor

Quali sono le fasi di installazione del portellone elettrico Vevor D5102?

Rimuovere il pannello interno del portellone, scollegare il vecchio connettore, rimuovere le clip del vecchio attuatore e installare il nuovo. Ricollegare e reinstallare il pannello. Utilizzare uno strumento diagnostico per cancellare i codici di errore.

Come resettare il modulo di comando del portellone?

Utilizzare uno strumento diagnostico compatibile (es. Autel o Launch) per resettare il modulo di comando, quindi premere il pulsante di chiusura del portellone.

Cosa fare se appare un codice di errore permanente?

Un codice di errore permanente indica un difetto elettrico nell'attuatore. L'attuatore deve essere sostituito.

Quali veicoli sono compatibili con il modello D5102?

Il D5102 è progettato per essere universale, ma l'installazione potrebbe richiedere adattamenti. Il manuale prende come esempio una Porsche Panamera.

Come chiudere manualmente il portellone elettrico?

Tenere il portellone con due mani e abbassarlo lentamente fino a quando la serratura si innesta.

Qual è la tensione di funzionamento del sistema?

La tensione nominale è di 12 V CC, con un intervallo di funzionamento da 9 a 16 V CC.

Quali precauzioni prendere durante l'installazione?

L'installazione deve essere effettuata da un professionista. Rimuovere qualsiasi oggetto metallico dal veicolo, scollegare la batteria prima di qualsiasi connessione e instradare i cavi lontano da parti mobili.

Come attivare la chiusura elettrica dopo l'installazione?

Dopo aver cancellato i codici di errore, premere il pulsante di chiusura del portellone, chiudere manualmente e poi premere il pulsante di apertura, o resettare il modulo tramite strumento diagnostico.

Il portellone elettrico funziona con il freddo?

Sì, l'intervallo di temperatura di funzionamento è da -30 °C a +80 °C.

Dove posso ottenere assistenza tecnica o la garanzia?

L'assistenza tecnica e il certificato di garanzia elettronico sono disponibili sul sito www.vevor.com/support.

MANUALE UTENTE D5102 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

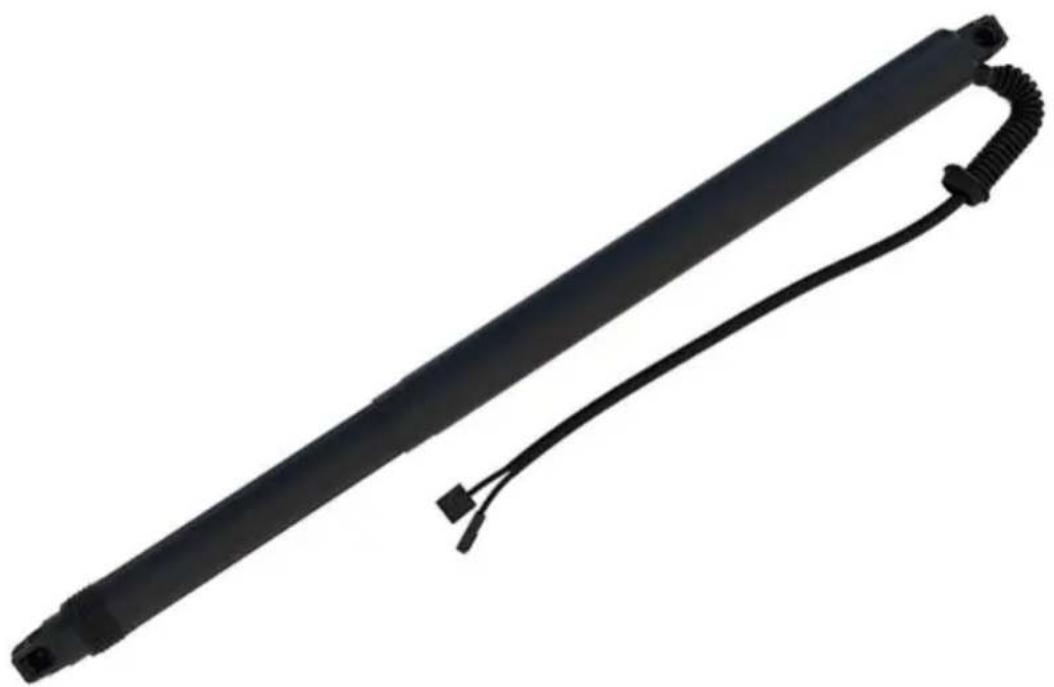

SOLLEVAMENTO ELETTRICO DEL PORTELLONE POSTERIORE

MODELLO: D1206/D3304/D3305/D4806/D2002/YQ53203/D1304/D5102/D58

Numero di serie: 01/D5104

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi.

VEVOR®

TOUGH TOOLS, HALF PRICE

SOLLEVAMENTO ELETTRICO DEL PORTELLONE POSTERIORE

MODELLO: D1206/ D3304/ D3305/ D4806/ D2002/ YQ53203/ D1304/ D5102/D5801/D5104

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

1. Introduzione al principio di funzionamento e alla struttura del prodotto

Principio di funzionamento:

Il portellone posteriore elettrico è un dispositivo ad azionamento elettrico che converte il moto rotatorio del motore nel moto alternativo lineare della barra di spinta. Il motore del montante è controllato dal modulo di controllo ECU del portellone posteriore per ottenere l'estensione e la retrazione verso l'alto e verso il basso del montante elettrico, completando così l'azione di sollevamento e abbassamento del portellone posteriore.

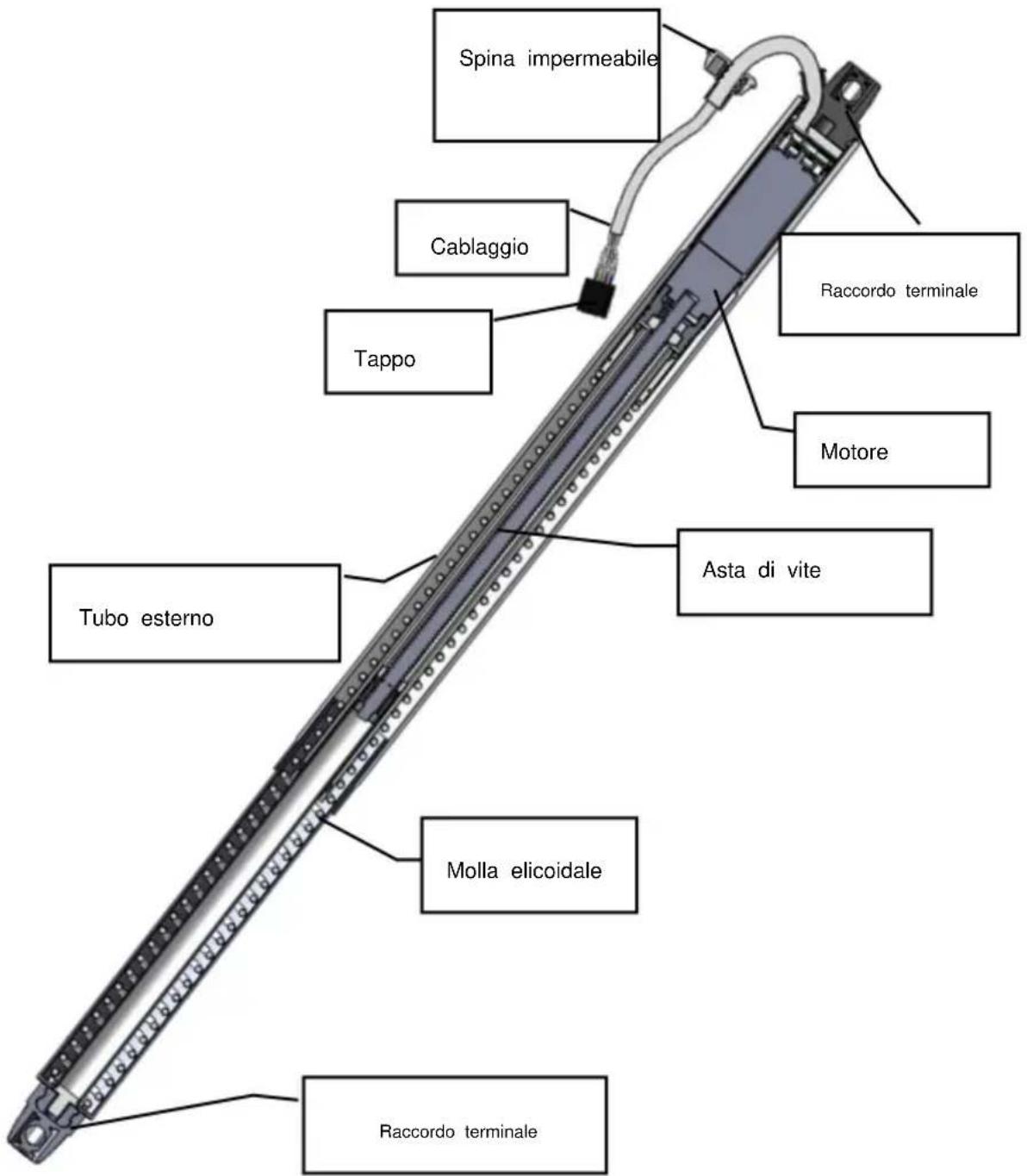

2. Struttura interna e aspetto:

Tensione nominale: DC12V

Tensione di esercizio: DC9V-DC16V

Corrente di lavoro: 8A

Corrente di stallo: 25A

Tempi di apertura: 17:00-20:00 Tempi di chiusura: 17:00-20:00

Temperatura di esercizio: -30°C ~ +80°C

3. Fasi di installazione del portellone posteriore elettrico (Porsche Panamera per esempio)

3.1 Rimuovere il pannello interno del portellone posteriore del veicolo.

3.2 Quindi, scollegare la spina del portellone elettrico dal punto di connessione del veicolo.

3.3 Utilizzando un cacciavite a testa piatta, rimuovere le clip dal vecchio portellone posteriore, quindi installare quello nuovo. Stesso metodo per entrambi i lati.

3.4 Dopo aver installato il nuovo portellone posteriore, reinstallare il pannello originale.

3.5 Utilizzare strumenti diagnostici per connettersi all'auto e cancellare i codici di errore causati dalla sostituzione del portellone elettrico.

3.6 Dopo aver cancellato i codici di errore, è possibile attivare la chiusura elettrica del portellone posteriore utilizzando i seguenti metodi: 3.6.1 Premere direttamente il pulsante di chiusura del portellone posteriore. 3.6.2 Chiudere manualmente il portellone posteriore e quindi premere il pulsante di apertura del portellone posteriore.

Pulsante di apertura del portellone posteriore

3.6.3 Reimpostare il modulo di controllo utilizzando strumenti diagnostici come Autel o Launch, quindi premere il pulsante di chiusura del portellone posteriore.

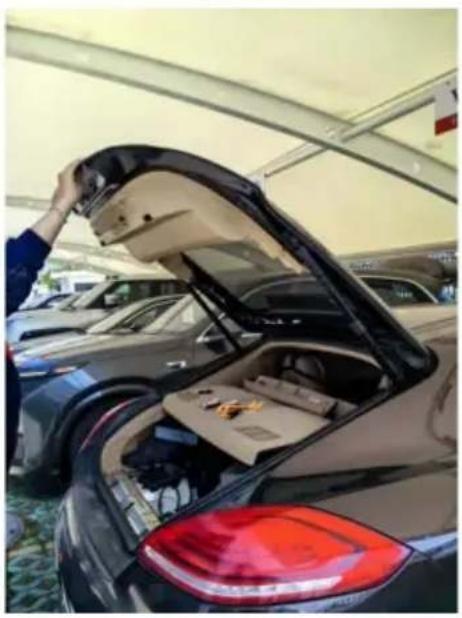

3.7 Chiudere manualmente il portellone posteriore tenendolo con entrambe le mani e abbassandolo lentamente finché la serratura non si aggancia al chiavistello.

Esempio di operazione di chiusura manuale

3.8 Risoluzione dei problemi: se lo stato del codice di errore è inattivo o intermittente, può essere cancellato utilizzando lo strumento diagnostico

Il codice di errore permanente indica un guasto elettrico nel portellone posteriore; è necessaria la sostituzione del portellone posteriore.

4. Precauzioni per l'installazione del montante del portellone posteriore elettrico

Per garantire la sicurezza e il corretto funzionamento dei nostri prodotti, l'installazione deve essere eseguita da professionisti qualificati. Non smontare il prodotto e

evitare di spingere o tirare con forza il portellone posteriore per evitare danni al veicolo o incidenti per la sicurezza;

Prima di installare il prodotto, controllare le funzioni del display del cruscotto, assicurarsi

che le operazioni dei pulsanti siano normali e ispezionare eventuali graffi all'interno e

sulle superfici esterne. Segnalare immediatamente eventuali problemi al cliente.

Controllare se il montante del portellone posteriore elettrico funziona correttamente e se le spie luminose funzionino correttamente.

Spegnere il motore e preparare gli attrezzi necessari;

Per gli installatori: rimuovere tutti gli oggetti metallici e altri materiali duri dall'

veicolo per evitare danni o graffi durante l'installazione. Rimuovere e

conservare con cura le parti dell'auto per evitare di graffiare il cruscotto. Pulire

rimuovere tempestivamente eventuali frammenti di filo e assicurarsi che i connettori siano ben isolati per prevenire cortocircuiti.

Instradare il cablaggio secondo il layout originale del veicolo. Fissare ogni filo

imbracatura per evitare interferenze con parti mobili come il piantone dello sterzo, l'acceleratore e i pedali del freno.

Collegare ogni cablaggio seguendo lo schema di cablaggio originale di fabbrica, prestando attenzione al filo di messa a terra. Non

sostituire fili o componenti mentre il sistema è sotto tensione. Dopo

l'installazione, chiudere manualmente il portellone posteriore per consentire l'inizializzazione del

sistema. Assicurarsi che il portellone posteriore sia fissato durante il processo di installazione per evitare che cada e ferisca.
