D5102 - Elektryczny otwieracz klapy tylnej Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Elektryczny siłownik tylnej klapy
Model	D5102
Marka	Vevor
Napięcie nominalne	12 V DC
Napięcie robocze	9-16 V DC
Prąd roboczy	≤ 8 A
Prąd zablokowania	≤ 25 A
Czas otwierania	17-20 s
Czas zamykania	17-20 s
Temperatura robocza	-30 °C do +80 °C
Główne funkcje	Motorowane otwieranie i zamykanie klapy
Instalacja	Zalecany profesjonalny montaż
Kompatybilność	Pojazdy z tylną klapą (np. Porsche Panamera)
Sterowanie	Przycisk zamykania, ręczne sterowanie
Bezpieczeństwo	Nie demontować, unikać siłowego zamykania klapy
Konserwacja i czyszczenie	Utrzymywać złącza w czystości i suchości
Części zamienne i naprawialność	Wymiana siłownika elektrycznego w przypadku trwałej usterki
Informacje ogólne	Instrukcja dostępna w wielu językach

Często zadawane pytania - D5102 Vevor

Jakie są kroki instalacji elektrycznej klapy Vevor D5102?

Zdejmij wewnętrzny panel klapy, odłącz stare połączenie, usuń klipsy starego siłownika i zainstaluj nowy. Podłącz ponownie i zamontuj panel. Użyj narzędzia diagnostycznego do usunięcia kodów błędów.

Jak zresetować moduł sterowania klapy?

Użyj kompatybilnego narzędzia diagnostycznego (np. Autel lub Launch) do zresetowania modułu sterowania, a następnie naciśnij przycisk zamykania klapy.

Co zrobić, jeśli pojawi się trwały kod błędu?

Trwały kod błędu wskazuje na usterkę elektryczną siłownika. Siłownik należy wymienić.

Z jakimi pojazdami jest kompatybilny model D5102?

D5102 jest zaprojektowany jako uniwersalny, ale instalacja może wymagać modyfikacji. Instrukcja podaje przykład Porsche Panamera.

Jak ręcznie zamknąć elektryczną klapę?

Trzymaj klapę obiema rękami i powoli opuszczaj, aż zamek się zatrzaśnie.

Jakie jest napięcie robocze systemu?

Napięcie nominalne wynosi 12 V DC, z zakresem roboczym od 9 do 16 V DC.

Jakie środki ostrożności należy zachować podczas instalacji?

Instalacja powinna być wykonana przez profesjonalistę. Usuń wszystkie metalowe przedmioty z pojazdu, odłącz akumulator przed podłączeniem, i poprowadź kable z dala od ruchomych części.

Jak aktywować elektryczne zamykanie po instalacji?

Po usunięciu kodów błędów, naciśnij przycisk zamykania klapy, zamknij ręcznie, a następnie naciśnij przycisk otwierania, lub zresetuj moduł za pomocą narzędzia diagnostycznego.

Czy elektryczna klapa działa w niskich temperaturach?

Tak, zakres temperatury roboczej wynosi od -30 °C do +80 °C.

Gdzie mogę uzyskać pomoc techniczną lub gwarancję?

Pomoc techniczna i elektroniczny certyfikat gwarancji są dostępne na stronie www.vevor.com/support.

INSTRUKCJA OBSŁUGI D5102 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

ELEKTRYCZNY PODNOŚNIK TYLNEJ KLAPY

MODELE: D1206/D3304/D3305/D4806/D2002/YQ53203/D1304/D5102/D5801/D5104

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

ELEKTRYCZNY PODNOŚNIK TYLNEJ KLAPY

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd

produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

1. Wprowadzenie do zasady działania i struktury produktu:

Zasada działania:

Elektryczna klapa bagażnika to elektryczne urządzenie napędowe, które zamienia ruch obrotowy silnika na liniowy ruch posuwisto-zwrotny popychacza. Silnik kolumny jest sterowany przez moduł sterujący ECU klapy bagażnika, aby uzyskać wysuwanie i chowanie kolumny elektrycznej w górę i w dół, kończąc w ten sposób działanie podnoszenia i opuszczania klapy bagażnika.

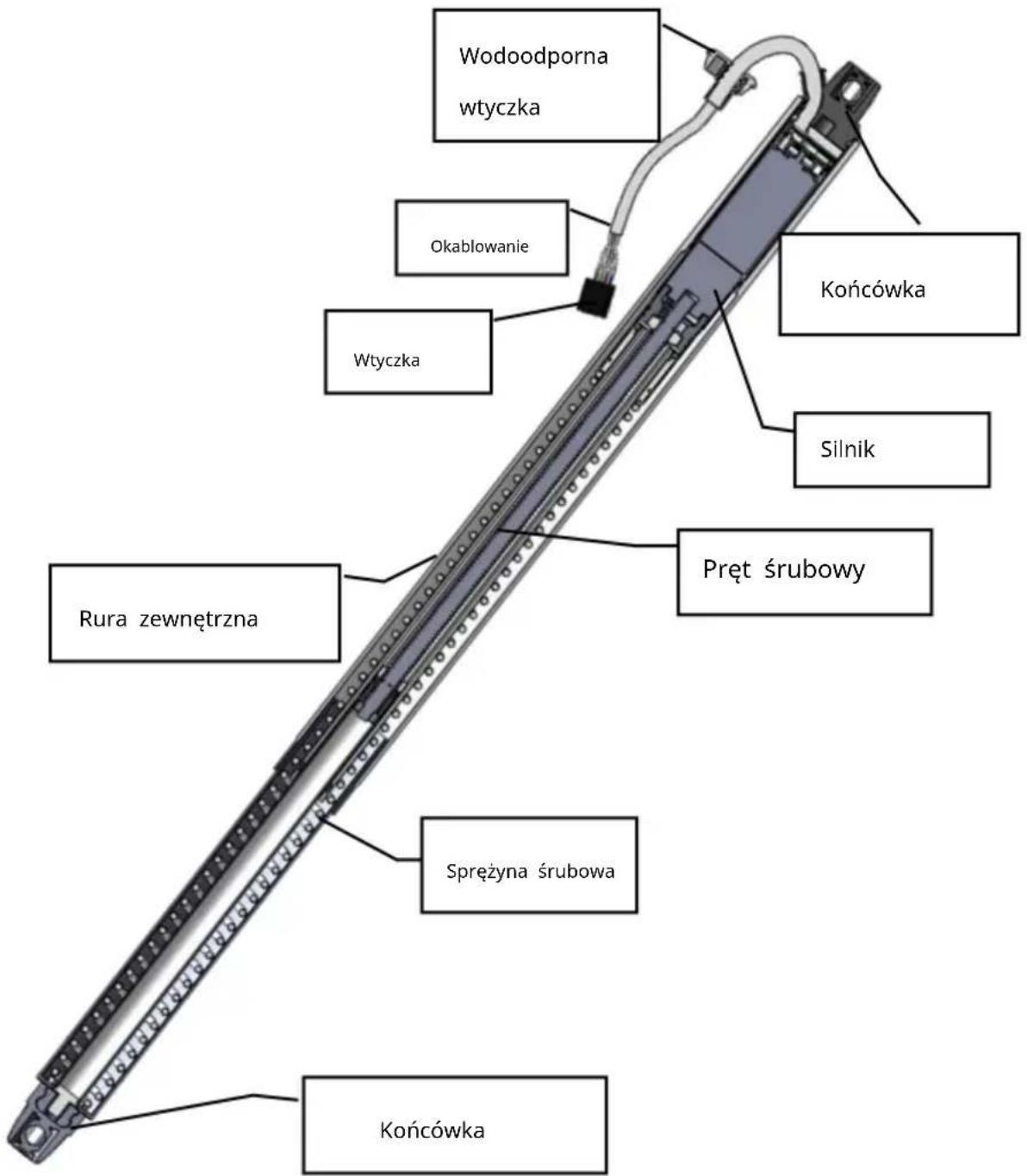

2. Struktura wewnętrzna i wygląd:

Napięcie znamionowe: DC12V

Napięcie robocze: DC9V-DC16V

Prąd roboczy: 8A

Prąd zatrzymania: 25A

Czas otwierania: 5s-8s, czas zamykania: 5s-8s

Temperatura pracy: -30°C\~+80°C

1. Kroki montażu elektrycznie otwieranej klapy bagażnika (na przykładzie Porsche Panamera)

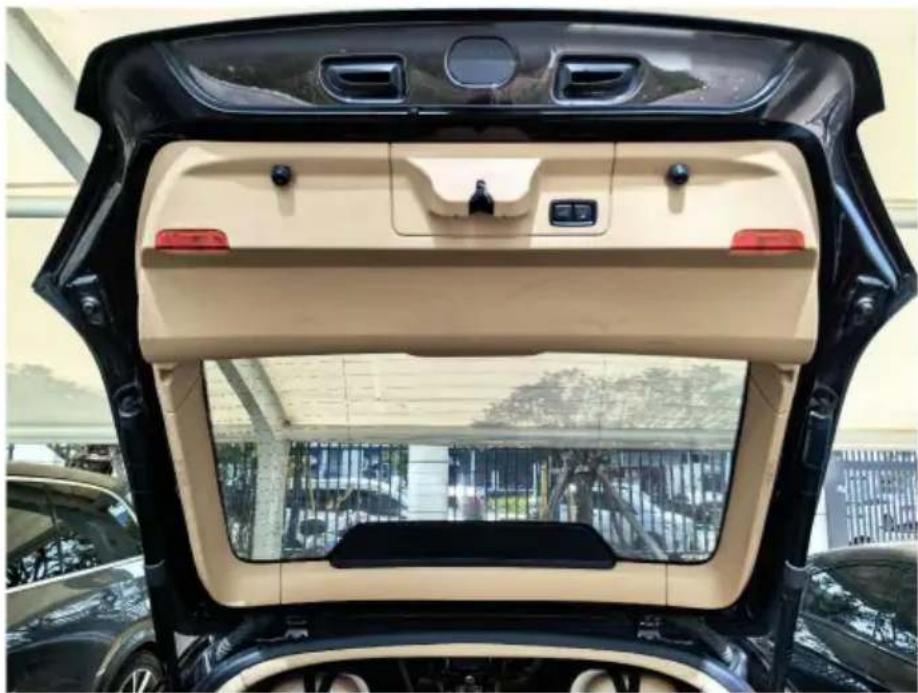

3.1 Zdejmij wewnętrzny panel tylnej klapy pojazdu.

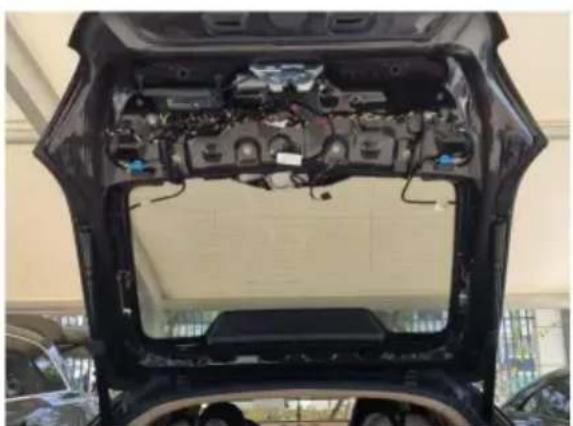

3.2 Następnie odłącz wtyczkę elektryczną klapy tylnej od punktu podłączenia pojazdu.

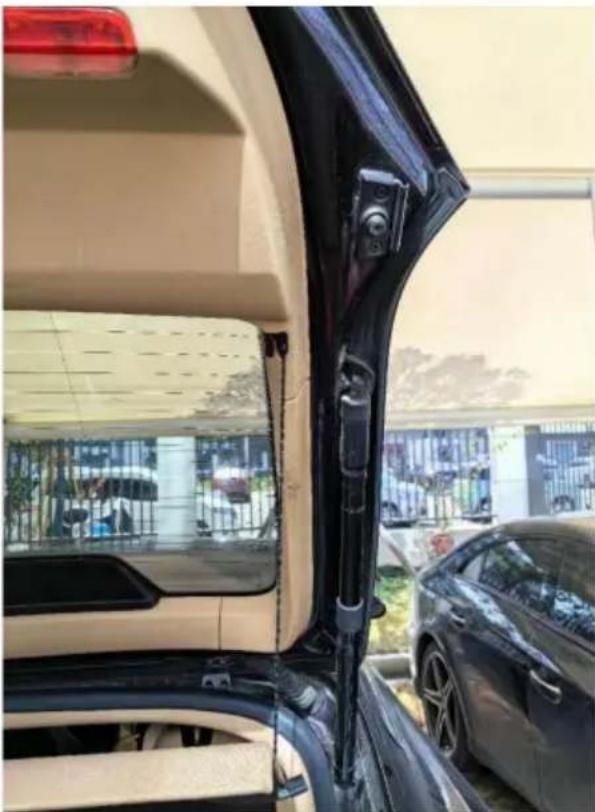

3.3 Za pomocą płaskiego śrubokręta usuń klipsy ze starej klapy tylnej, a następnie zamontuj nową. Tę samą metodę zastosuj po obu stronach.

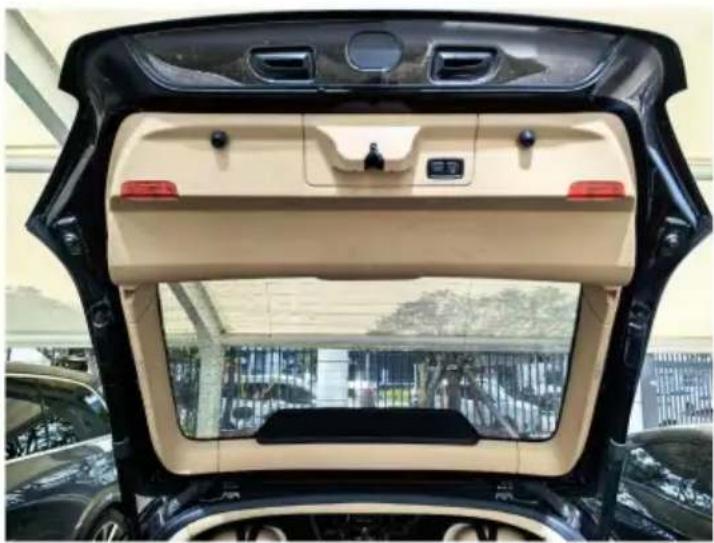

3.4 Po zamontowaniu nowej klapy tylnej należy ponownie zamontować oryginalny panel.

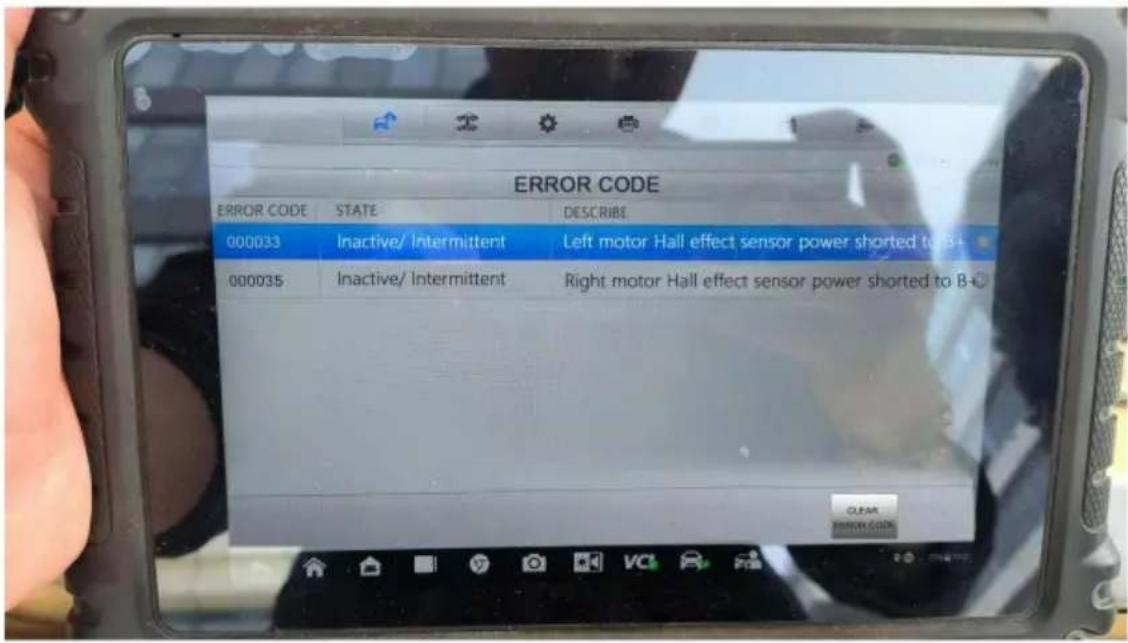

3.5 Za pomocą narzędzi diagnostycznych nawiąż połączenie z samochodem i usuń kody błędów spowodowane wymianą elektrycznej klapy tylnej.

3.6 Po usunięciu kodów błędów możesz aktywować zamykanie tylnej klapy za pomocą następujących metod: 3.6.1 Naciśnij bezpośrednio przycisk zamykania klapy tylnej. 3.6.2 Zamknij ręcznie klapę tylną, a następnie naciśnij przycisk otwierania klapy tylnej.

3.6.3 Zresetuj moduł sterujący za pomocą narzędzi diagnostycznych, np. Autel lub Launch, a następnie naciśnij przycisk zamykania klapy bagażnika.

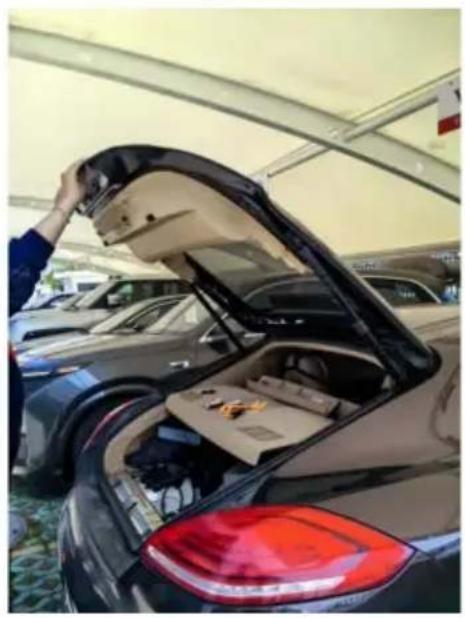

3.7 Ręcznie zamknij klapę tylną, trzymając ją obiema rękami i opuszczając powoli, aż zamek zaskoczy na zatrzask.

Przykład ręcznej operacji zamykania

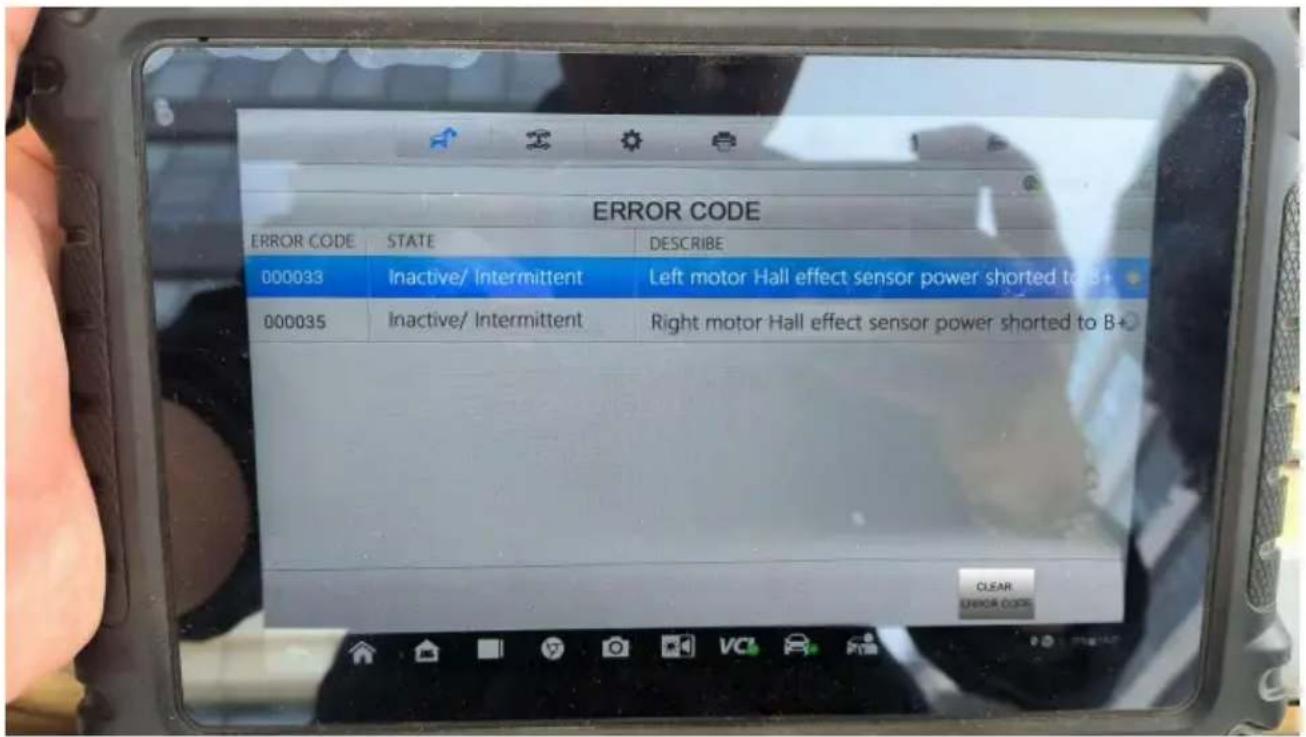

3.8 Rozwiązywanie problemów: Jeśli kod błędu jest nieaktywny lub pojawia się okresowo, może to być wyczyszczone za pomocą narzędzia diagnostycznego

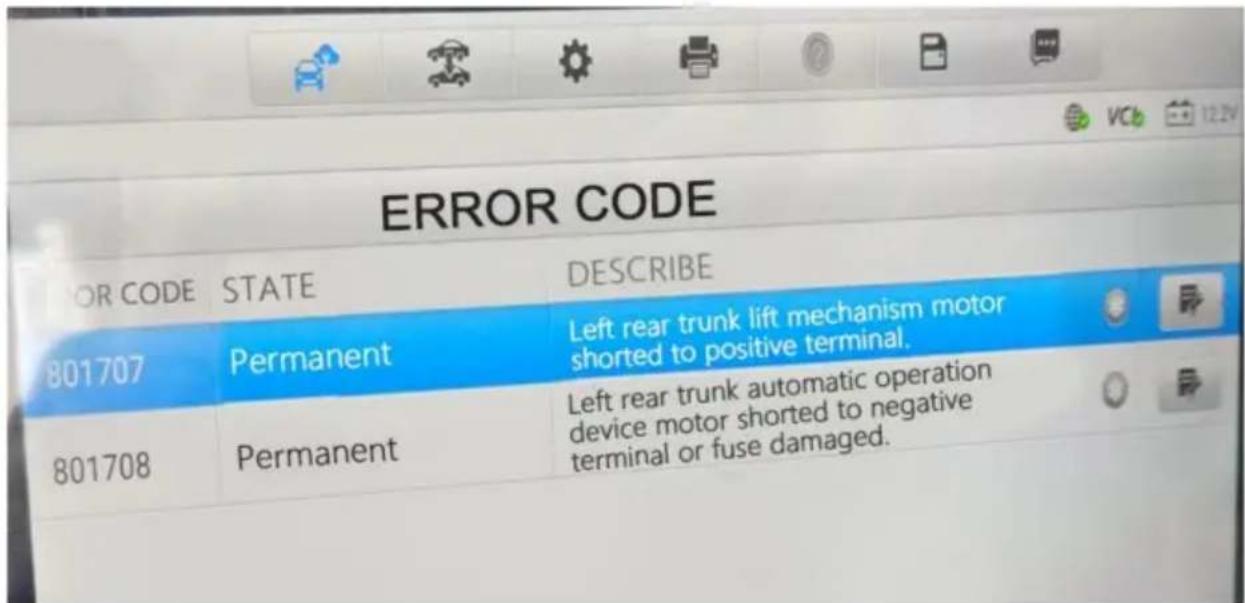

Stały kod błędu wskazuje na usterkę elektryczną w klapie tylnej; klapa tylna konieczna jest wymiana.

1. Środki ostrożności podczas montażu siłownika klapy tylnej sterowanej elektrycznie

Aby zapewnić bezpieczeństwo i prawidłowe działanie naszych produktów, montaż powinien odbywać się być wykonywane przez wykwalifikowanych fachowców. Nie rozmontowuj produktu i

unikaj silnego pchania lub ciągnięcia tylnej klapy, aby zapobiec uszkodzeniu pojazdu lub bezpieczeństwu incydenty;

Przed zainstalowaniem produktu należy sprawdzić funkcje wyświetlacza deski rozdzielczej, upewnić się, działanie przycisków jest normalne, sprawdź, czy na wnętrzu urządzenia nie ma żadnych zadrapań i powierzchnie zewnętrzne. Wszelkie problemy należy natychmiast zgłaszać klientowi.

Sprawdź, czy siłownik klapy tylnej działa prawidłowo i czy kontrolki się świecą działają prawidłowo. Wyłącz

silnik i przygotuj niezbędne narzędzia;

Dla instalatorów: Usuń wszystkie metalowe przedmioty i inne twarde materiały z pojazdu, aby zapobiec uszkodzeniom lub zarysowaniom podczas instalacji.

Ostrożnie wyjmij i przechowuj części samochodu, aby uniknąć zarysowania deski rozdzielczej. Wyczyść niezwłocznie usuń wszelkie fragmenty przewodów i upewnij się, że złącza są dobrze izolowane, zapobiegaj zwarciom.

Poprowadź okablowanie zgodnie z oryginalnym układem pojazdu. Zabezpiecz każdy przewód uprząż, aby uniknąć kolizji z ruchomymi częściami, takimi jak kolumna kierownicza, pedały przyspieszenia i hamulca

Podłącz każdą wiązkę przewodów zgodnie z oryginalnym schematem okablowania fabrycznego, zwracając uwagę na przewód uziemiający. Nie wymieniaj przewodów ani podzespołów, gdy są włączone. Po instalacji ręcznie zamknij tylną klapę, aby umożliwiać zainicjowanie systemu. Upewnij się, że tylna klapa jest zabezpieczona podczas procesu instalacji, aby zapo upadku i spowodowania obrażeń.
