D1206 - Elektryczny otwieracz klapy tylnej Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Elektryczny otwieracz tylnej klapy
Marka	Vevor
Model	D1206
Napięcie robocze	DC 9 V - 16 V
Prąd roboczy	≤ 8 A
Prąd zablokowania	≤ 25 A
Czas otwierania/zamykania	17 do 20 sekund
Temperatura robocza	-30 °C do +80 °C
Zasada działania	Silnik elektryczny przekształca ruch obrotowy na liniowy za pomocą modułu ECU
Instalacja	Zdemontować panel wewnętrzny, odłączyć stary, zamontować nowy, usunąć kody błędów za pomocą narzędzia diagnostycznego
Aktywacja zamykania elektrycznego	Przycisk zamykania, ręczne zamknięcie a następnie przycisk otwierania, lub reset ECU za pomocą narzędzia diagnostycznego
Rozwiązywanie problemów	Nieaktywne/przerywane kody błędów można usunąć; kod trwały wskazuje usterkę elektryczną, konieczna wymiana
Środki ostrożności	Instalacja przez profesjonalistę, nie demontować, unikać nadmiernej siły, odłączyć akumulator, unieruchomić klapę podczas instalacji
Konserwacja	Okresowo sprawdzać złącza i kable, czyścić fragmenty przewodów, zapewnić izolację
Części zamienne i możliwość naprawy	Skontaktować się z działem wsparcia Vevor; wymiana całości w przypadku trwałej usterki
Producent	Shanghaixinmuyeyouxiangongsi, Szanghaj, Chiny
Importer	SIHAO PTY LTD (Australia), Sanven Technology Ltd (Stany Zjednoczone), YH CONSULTING LIMITED (Wielka Brytania)
Zgodność	Porsche Panamera (przykład instalacji)

Często zadawane pytania - D1206 Vevor

Czy produkt jest kompatybilny ze wszystkimi pojazdami?

Nie, sprawdź konkretny model. Przykład instalacji jest podany dla Porsche Panamera. Sprawdź instrukcję, aby uzyskać dokładną zgodność.

Jakie narzędzia są potrzebne do instalacji?

Będziesz potrzebować płaskiego śrubokręta, narzędzi diagnostycznych (np. Autel lub Launch) do usunięcia kodów błędów oraz narzędzi do demontażu paneli.

Jak aktywować zamykanie elektryczne po instalacji?

Trzy metody: 1) Naciśnij przycisk zamykania klapy. 2) Zamknij ręcznie klapę, a następnie naciśnij przycisk otwierania. 3) Zresetuj moduł sterowania za pomocą narzędzia diagnostycznego, a następnie naciśnij przycisk zamykania.

Co zrobić, jeśli po instalacji pojawią się kody błędów?

Użyj narzędzia diagnostycznego, aby usunąć kody. Jeśli kod jest trwały, elektryczna klapa musi zostać wymieniona.

Czy mogę samodzielnie zainstalować ten produkt?

Instalacja powinna być wykonana przez wykwalifikowanego profesjonalistę ze względów bezpieczeństwa i prawidłowego działania.

Jakie jest wymagane napięcie zasilania?

Produkt działa w zakresie napięcia DC 9 V do 16 V, odpowiednim dla większości pojazdów.

Ile czasu zajmuje otwarcie lub zamknięcie klapy?

Czas otwierania i zamykania wynosi około 17 do 20 sekund.

Jak konserwować elektryczną klapę?

Regularnie sprawdzaj złącza i kable. Czyść fragmenty przewodów i zapewnij odpowiednią izolację, aby uniknąć zwarć.

Gdzie znajduje się pomoc techniczna Vevor?

Możesz skontaktować się z pomocą techniczną przez www.vevor.com/support, aby uzyskać pomoc i elektroniczny certyfikat gwarancji.

Jakie są ważne środki ostrożności?

Przed instalacją wyłącz silnik, usuń metalowe przedmioty z obszaru pracy, unieruchom klapę, aby zapobiec jej upadkowi, i skorzystaj z pomocy profesjonalisty.

INSTRUKCJA OBSŁUGI D1206 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

ELEKTRYCZNY PODNOŚNIK TYLNEJ KLAPY

MODELE: D1206/D3304/D3305/D4806/D2002/YQ53203/D1304/D5102/D5801/D5104

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

"Oszczędź połowę", "Połowa ceny" lub inne podobne wyrażenia używane przy nas stanowią jedynie szacunkowe oceny, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przy nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie, faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

ELEKTRYCZNY PODNOŚNIK TYLNEJ KLAPY

MODEL: D1206/ D3304/ D3305/ D4806/ D2002/ YQ53203/ D1304/ D5102/D5801/D5104

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja, przy użyciu należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu może zależeć od produktu, który otrzymałeś. Prosimy o wybaczenie, jeśli nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

1. Wprowadzenie do zasady działania i struktury produktu:

Zasada działania:

Elektryczna klapa bagażnika to elektryczne urządzenie napędowe, które zamienia ruch obrotowy silnika na liniowy ruch posuwisto-zwrotny popychacza. Silnik kolumny jest sterowany przez moduł sterujący ECU klapy bagażnika, aby uzyskać wysuwanie i chowanie kolumny elektrycznej w górę i w dół, kończąc w ten sposób działanie podnoszenia i opuszczania klapy bagażnika.

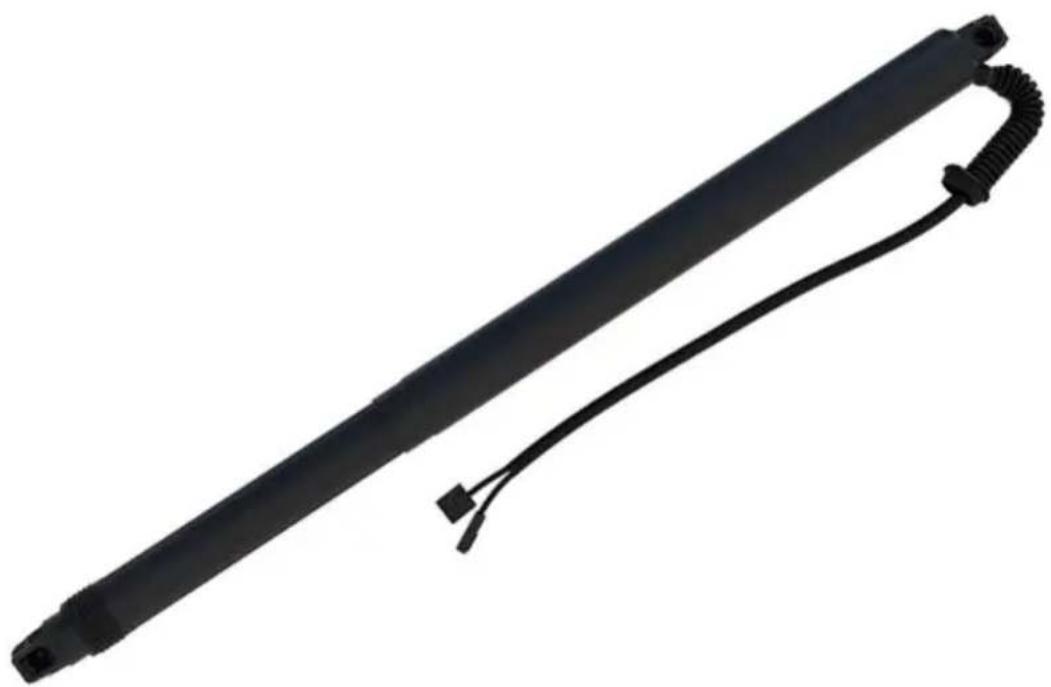

2. Struktura wewnętrzna i wygląd:

Napięcie znamionowe: DC12V

Napięcie robocze: DC9V-DC16V

Prąd roboczy: 8A

Prąd zatrzymania: 25A

Czas otwierania: 5s-8s Czas zamykania: 5s-8s

Temperatura pracy: -30°C ~ +80°C

1. Kroki montażu klapy bagażnika otwieranej elektrycznie (Porsche Panamera dla przykładu)

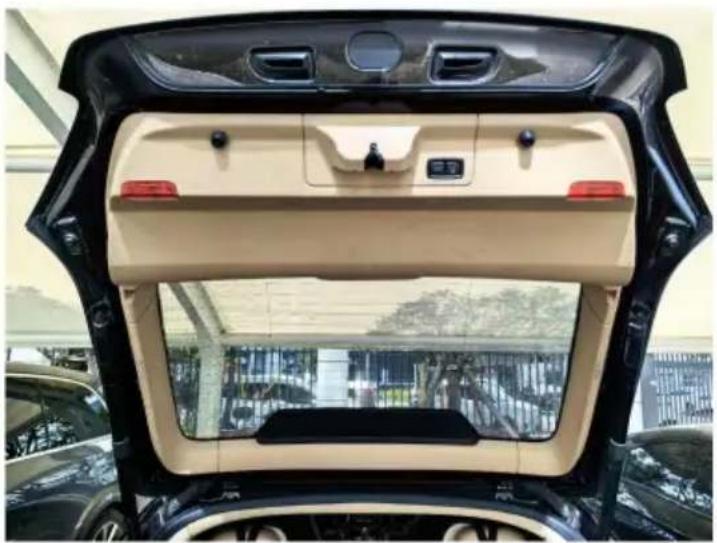

3.1 Zdejmij wewnętrzny panel tylnej klapy pojazdu.

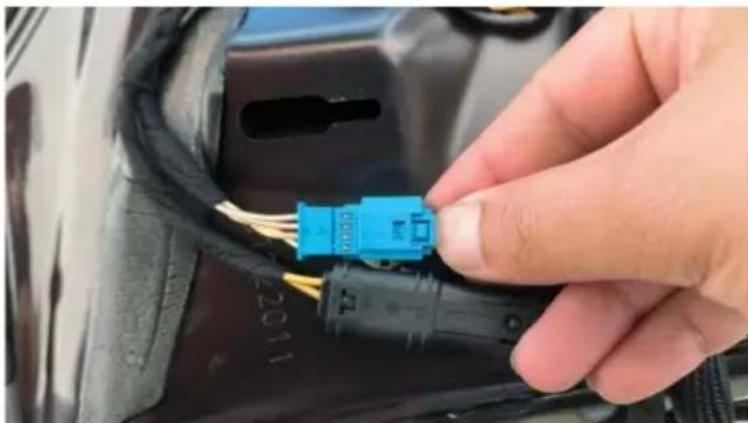

3.2 Następnie odłącz wtyczkę elektryczną klapy tylnej od punktu podłączenia pojazdu.

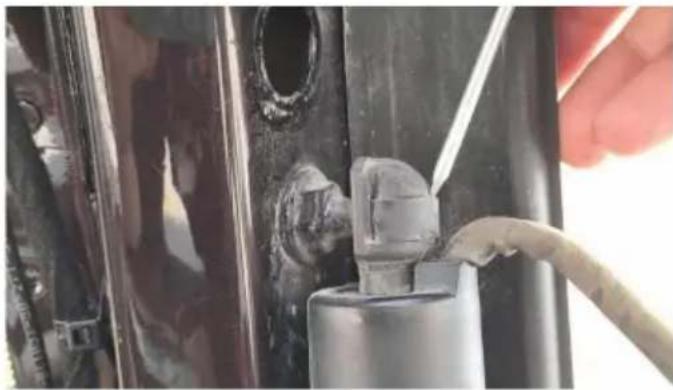

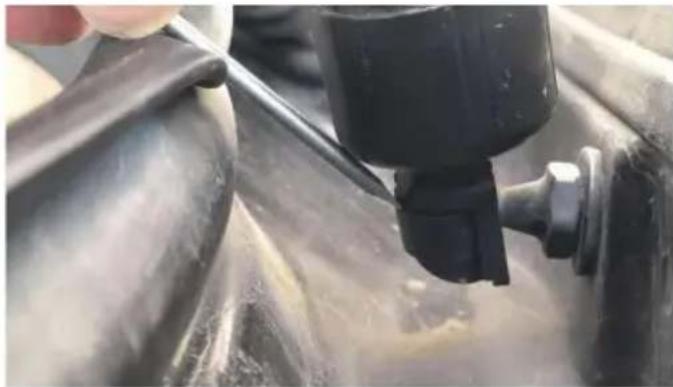

3.3 Za pomocą płaskiego śrubokręta usuń klipsy ze starej klapy tylnej, a następnie zamontuj nową. Ta sama metoda dla obu stron.

3.4 Po zamontowaniu nowej klapy tylnej należy ponownie zamontować oryginalny panel.

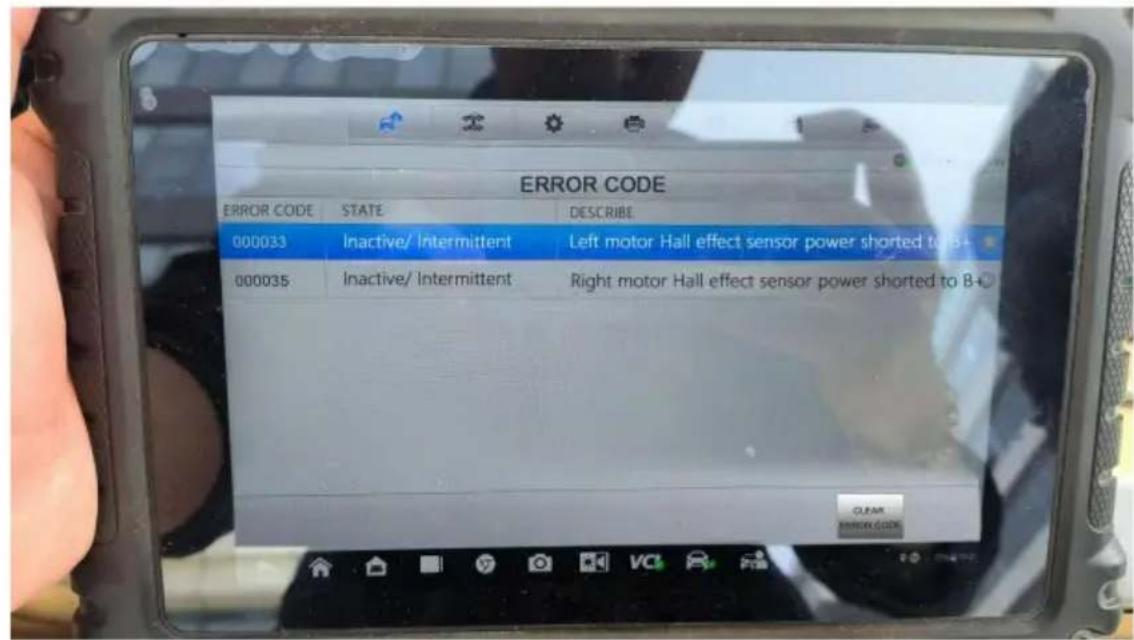

3.5 Za pomocą narzędzi diagnostycznych nawiąż połączenie z samochodem i usuń kody błędów spowodowane wymianą elektrycznej klapy tylnej.

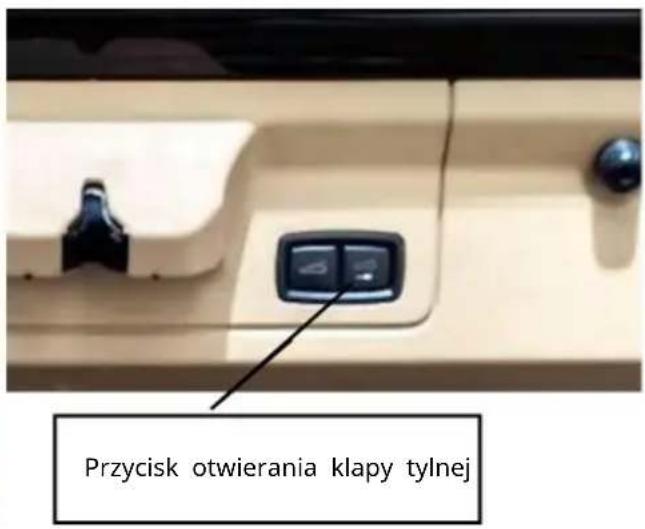

3.6 Po usunięciu kodów błędów możesz aktywować zamykanie tylnej klapy za pomocą następujących metod: 3.6.1 Naciśnij bezpośrednio przycisk zamykania klapy tylnej. 3.6.2 Zamknij ręcznie klapę tylną, a następnie naciśnij przycisk otwierania klapy tylnej.

3.6.3 Zresetuj moduł sterujący za pomocą narzędzi diagnostycznych, np. Autel lub Launch, a następnie naciśnij przycisk zamykania klapy bagażnika.

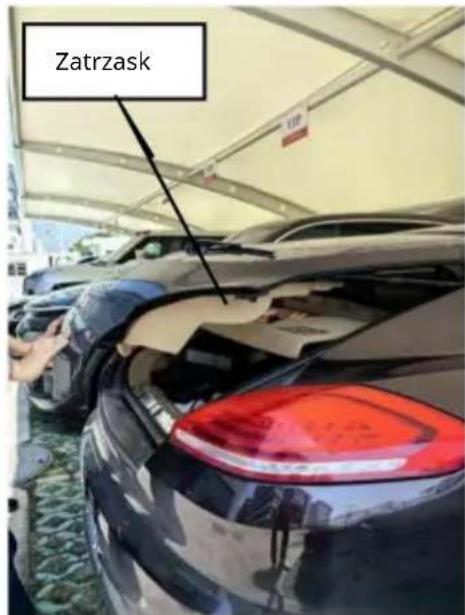

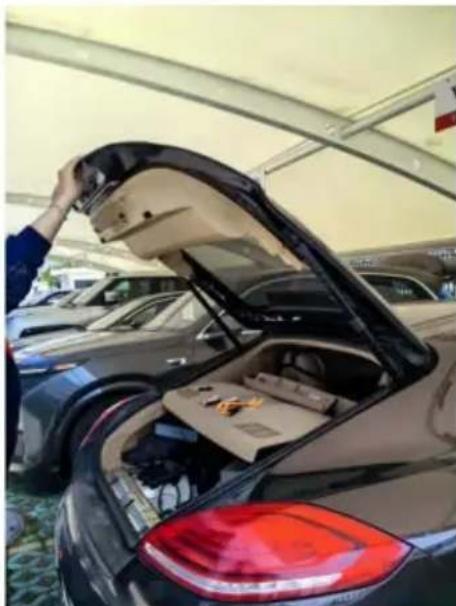

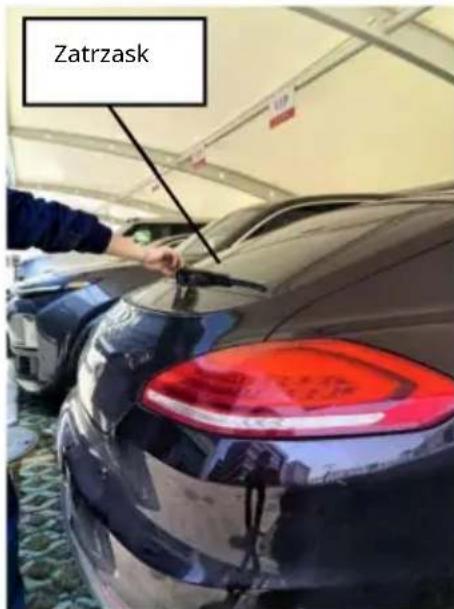

3.7 Ręcznie zamknij klapę tylną, trzymając ją obiema rękami i opuszczając powoli, ale zamek zaskoczy na zatrzask.

Przykład ręcznej operacji zamykania

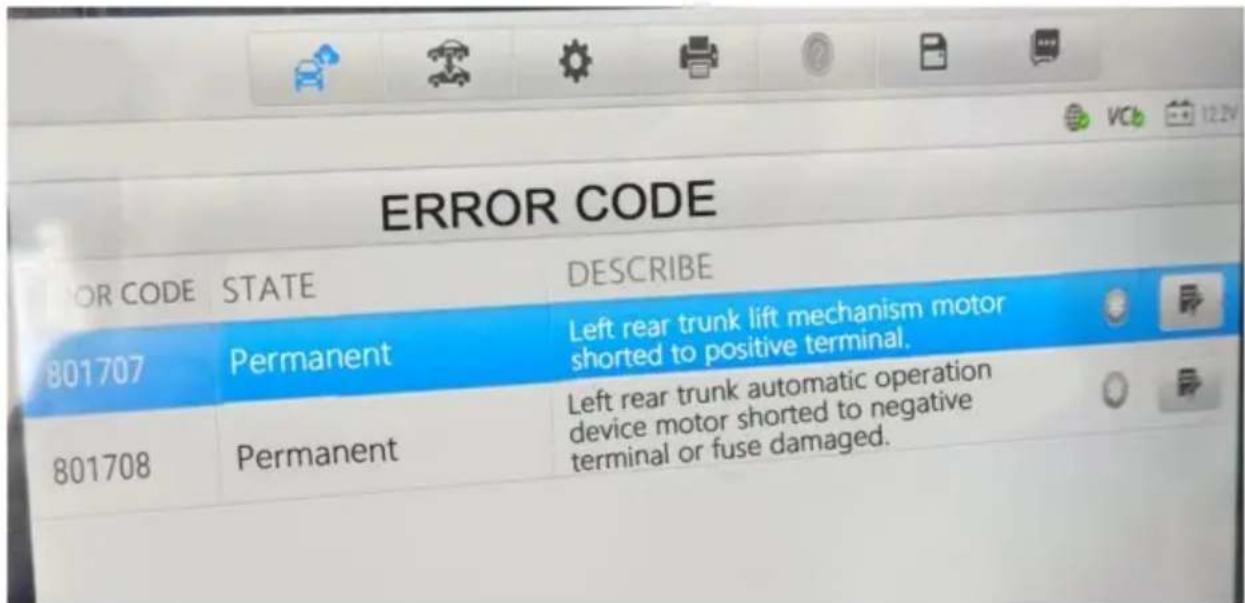

3.8 Rozwiązywanie problemów: Jeśli kod błędu jest nieaktywny lub pojawia się okresowo, może być wyczyszczony za pomocą narzędzia diagnostycznego.

Stały kod błędu wskazuje na usterkę elektryczną w klapie tylnej; konieczna jest wymiana klapy tylnej.

4. Środki ostrożności podczas montażu siłownika klapy tylnej sterowanej elektrycznie

Aby zapewnić bezpieczeństwo i prawidłowe działanie naszych produktów, montaż powinien być wykonywany przez wykwalifikowanych fachowców. Nie rozmontowuj produktu i unikaj silnego pchania lub ciągnięcia tylnej klapy, aby zapobiec uszkodzeniu pojazdu lub incydentom bezpieczeństwa.

Przed zainstalowaniem produktu należy sprawdzić funkcje wyświetlacza deski rozdzielczej, upewnić się, że działanie przycisków jest normalne, sprawdź, czy na wnętrzu urządzenia nie ma żadnych zadrapań i powierzchnie zewnętrzne. Wszelkie problemy należy natychmiast zgłosić klientowi.

Sprawdź, czy siłownik klapy tylnej działa prawidłowo i czy kontrolki świecą się i działają prawidłowo. Wyłącz

silnik i przygotuj niezbędne narzędzia.

Dla instalatorów: Usuń wszystkie metalowe przedmioty i inne twarde materiały z pojazdu, aby zapobiec uszkodzeniom lub zarysowaniom podczas instalacji.

Ostrożnie wyjmij i przechowuj części samochodu, aby uniknąć zarysowania deski rozdzielczej. Wyczyść niezwłocznie. Usuń wszelkie fragmenty przewodów i upewnij się, że złącza są dobrze izolowane, zapobiegaj zwarciom.

Poprowadź okablowanie zgodnie z oryginalnym układem pojazdu. Zabezpiecz każdy przewód uprzejmie, aby uniknąć kolizji z ruchomymi częściami, takimi jak kolumna kierownicza, pedały przyspieszenia i hamulca.

Podłącz każdą wiązkę przewodów zgodnie z oryginalnym schematem okablowania fabrycznego, zwracając uwagę na przewód uziemiający. Nie wymieniaj przewodów ani podzespołów, gdy są włączone. Po instalacji ręcznie zamknij tylną klapę, aby umożliwić zainicjowanie systemu. Upewnij się, że tylna klapa jest zabezpieczona podczas procesu instalacji, aby zapobiec upadkowi i spowodowaniu obrażeń.

Producent: Shanghai Muxin Muye Youxiang Gongsi Adres: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Szanghaj 200000 CN. Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122 Australia. Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Miejsce, Rancho Cucamonga, CA 91730

YH CONSULTING LIMITED. C/O YH Consulting Biuro Limited 147, Centurion House, Londyn Droga, Staines-upon-Thames, Surrey, TW18 4AX E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt nad Menem.
