MANUALE UTENTE D1206 Vevor

Tension nominale: DC12V

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

SOLLEVAMENTO ELETTRICO DEL PORTELLONE POSTERIORE

MODELLO:D1206/D3304/D3305/D4806/D2002/YQ53203/D1304/D5102/D58

Numero di seri: 01/D5104

Continuiano a impegnardi per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi alla espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente copire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attendamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principa

VEVOR

TOUGH TOOLS, HALF PRICE

SOLLEVAMENTO ELETTRICO DEL PORTELLONE POSTERIORE

MODELLO: D1206/ D3304/ D3305/ D4806/ D2002/ YQ53203/ D1304/ D5102/D5801/D5104

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto technique? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attendamente tutte le istruzioni del manuale prima di utilizzato. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sare soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti technologici o software su quello prodotto.

1. Introduzione al principio di funzionamento e alla struttura del prodco

Principio di funzionamento:

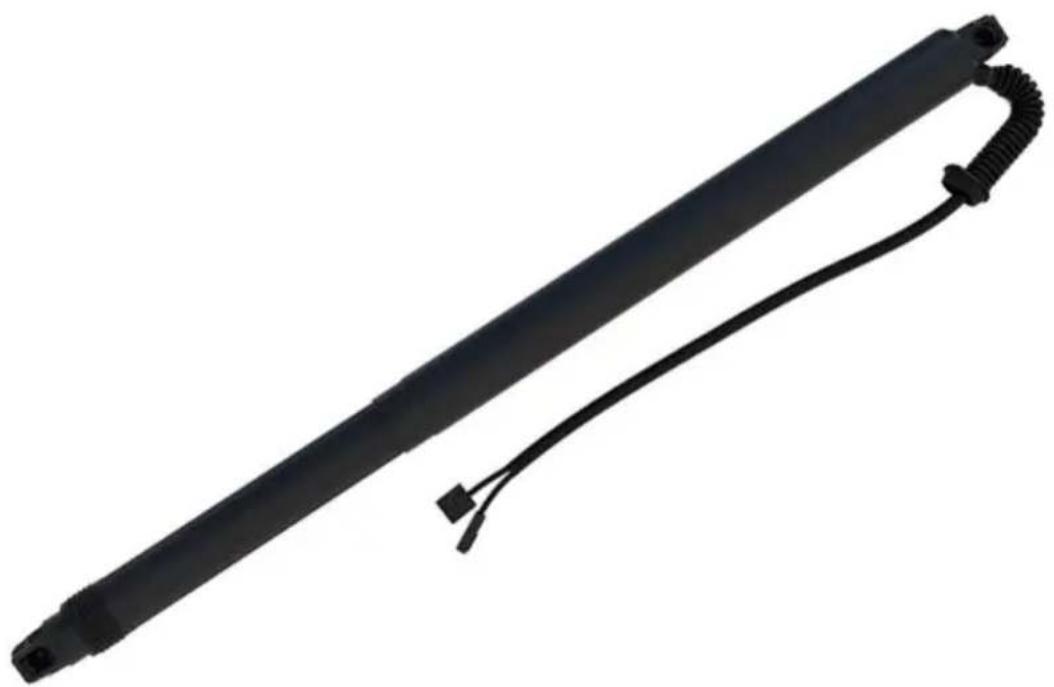

il portellone posteriore elettrico è un dispositivo di azionamento elettrico che converte il moto rotatorio del motore nel moto alternativo lineare della barra di spinta. Il motore del montante è controllato dal modulo di controllo ECU del portellone posteriore per ottener e l'estensione e la retrazione verso l'alto e verso il basso del montante elettrico, completandolsi azeion di sollevamento e abbassamento del portellone posteriore.

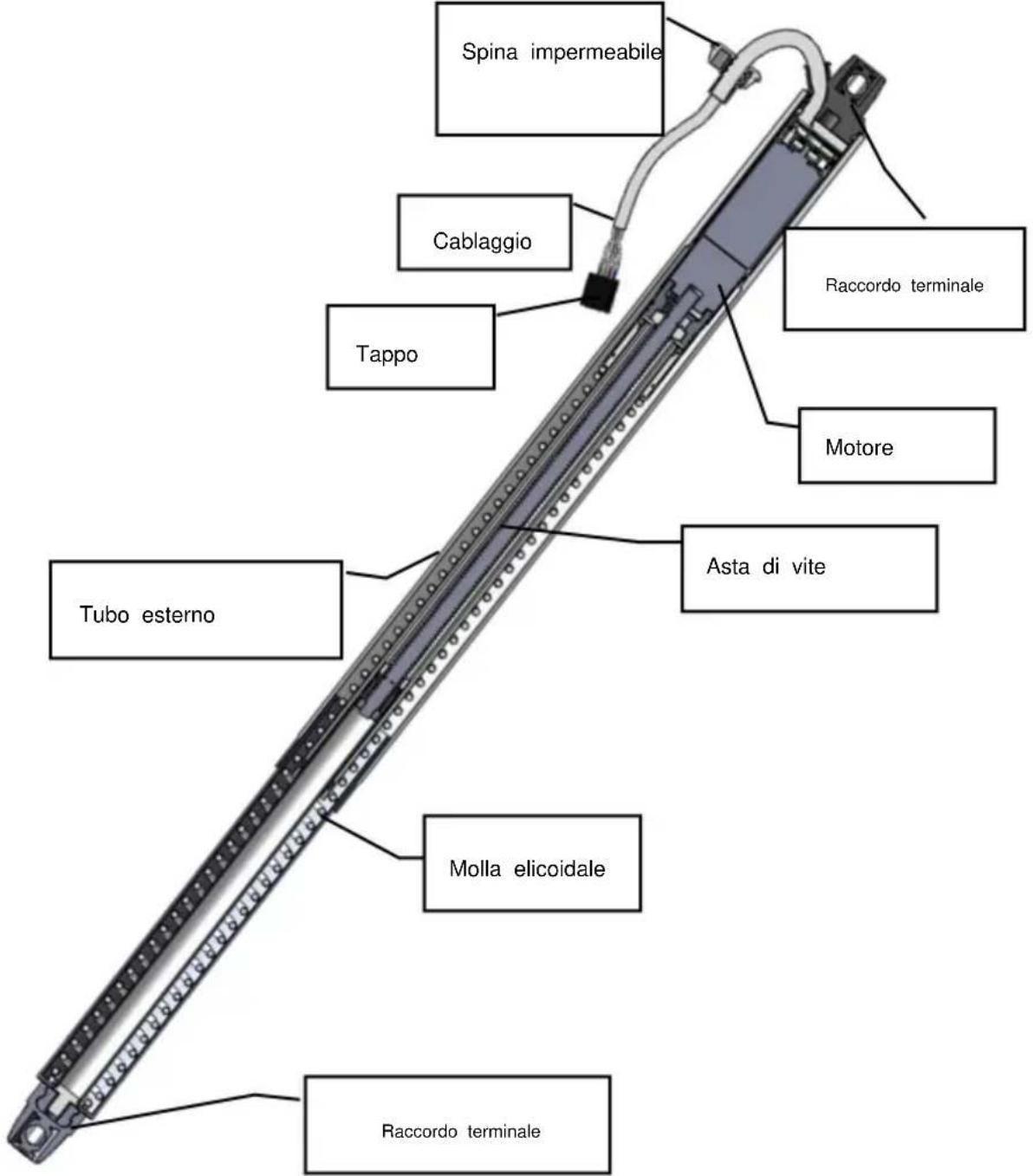

2. Struttura interna e aspetto:

Tensione nominale: DC12V

Tensione di esercizio: DC9V-DC16V

Corrente di lavoro: y8A

Corrente di stallo: y25A

Orari di aperture: 17:00-20:00 Orari di chiusura: delle 17:00 alle 20:00

Temperatura di esercizio: -30 +80

3. Fasi di installatione del portellone posteriori elettrico (Porsche Panamera per esempio)

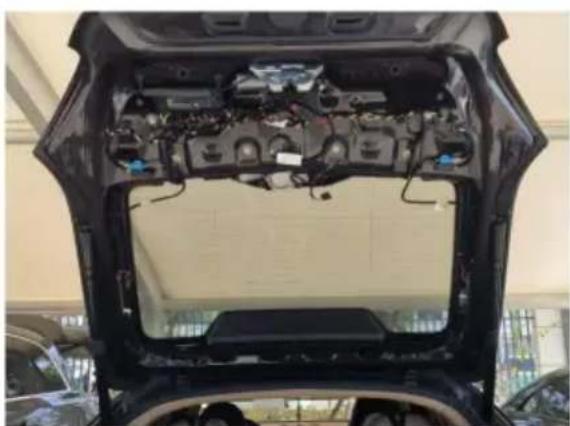

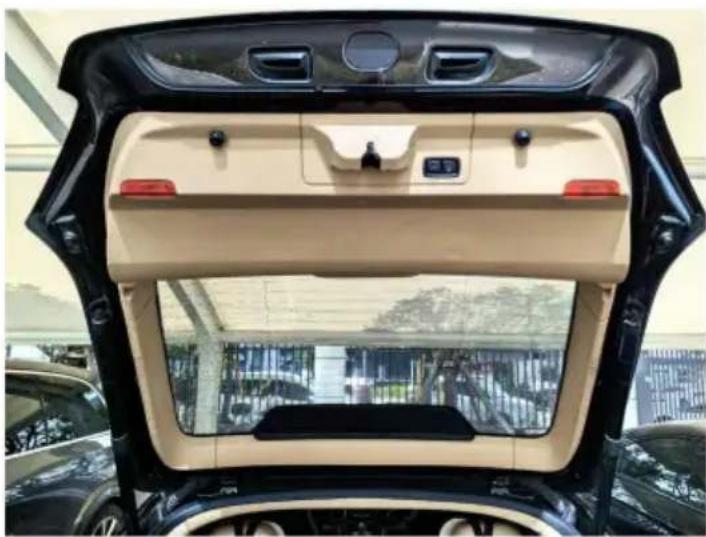

3.1 Rimuovere il pannello interno del portellone posteriore del veicolo.

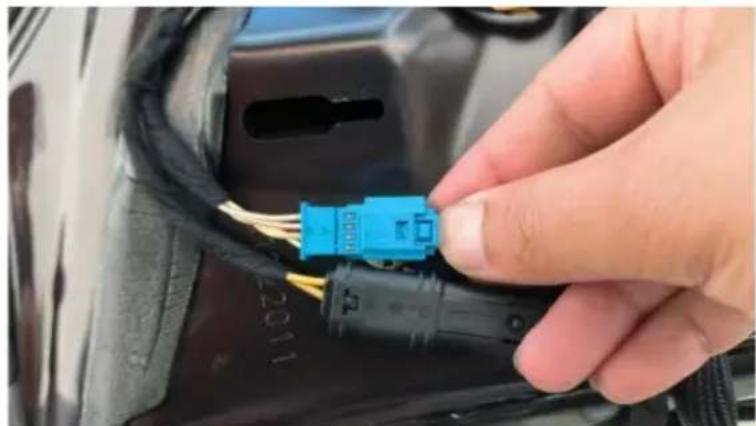

3.2 Quindi, scollegare la spina del portellone elettrico dal punto di connessione del veicolo.

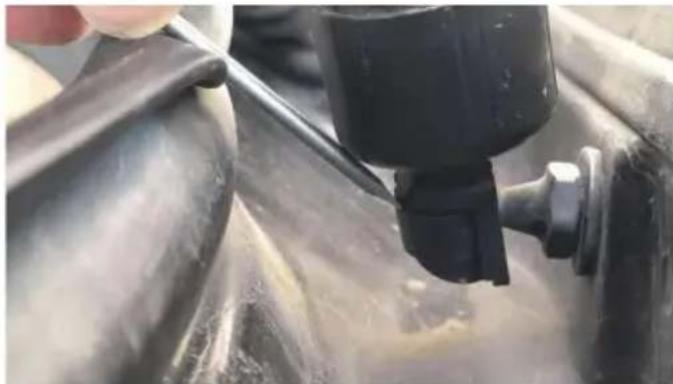

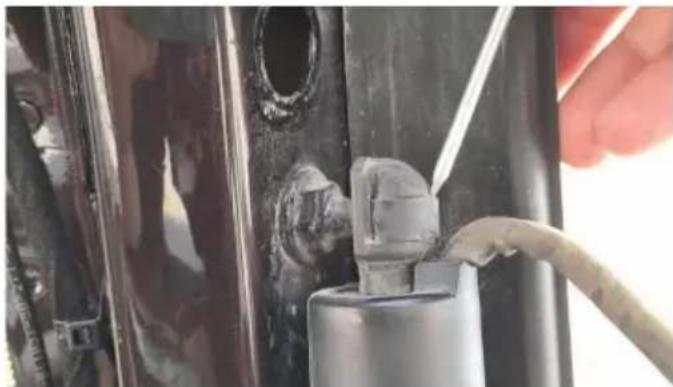

3.3 Utilizzato un cacciavite a testa piatta, rimuovere le clip dal vecchio portellone posteriore, quindi installare quello nuovo. Stesso metodo per entrambi i lati.

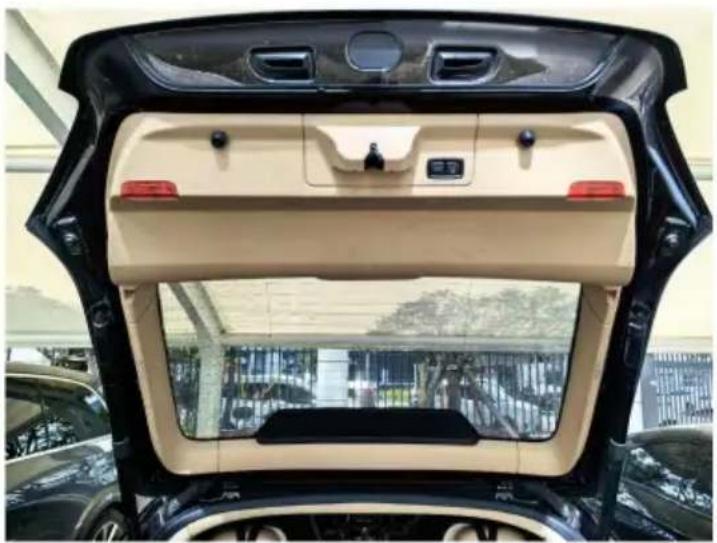

3.4 Dopo aver installato il nuovo portellone posteriore, reinstallare il pannello originale.

3.5 Utilizzare strumenti diagnostici per connettersi all'auto e cancellare i codici di erre causati alla sostituzione del portellone elettrico.

3.6 Dop aer cllato i codici di erro, e possibile attivare la chiusura elettrica del portellone posteriore utilizzando i segunti metodi:
3.6.1 Premere direttamente il pulsante di chiusura del portellone posteriore.

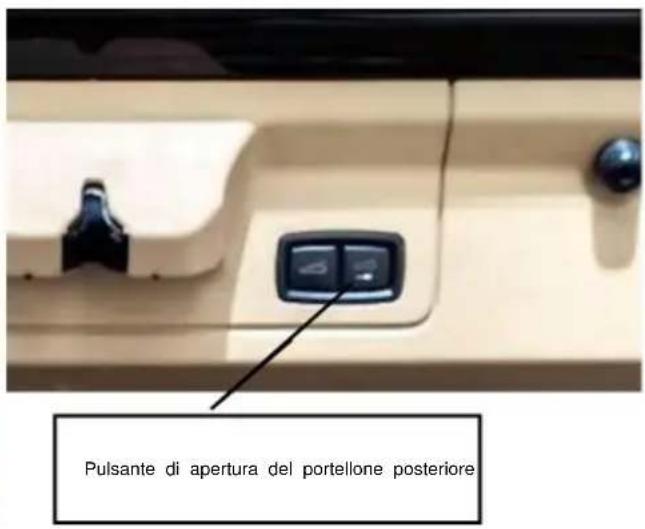

3.6.2 Chiudere manualmente il portellone posteriori e quindi premere il pulsante di apertura del portellone posteriore.

3.6.3 Reimpostare il modulo di controllo utilizzato strumenti diagnostici come Autel o Launch, quindi premere il pulsante di chiusura del portellone posteriore.

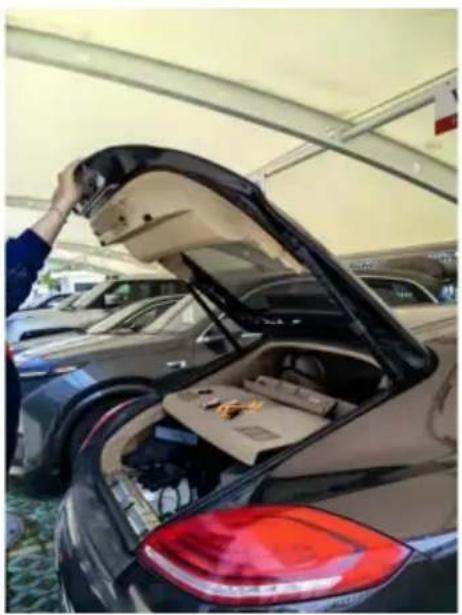

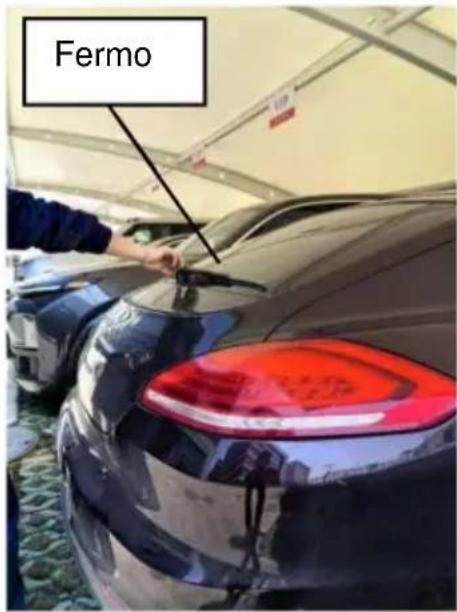

3.7 Chiudere manualmente il portellone posteriore tenendolo con entrambe le mani e abbassandolo lentamente finché la serratura non si aggancia al chiavistello.

Esempio di operazione di chiusura manuale

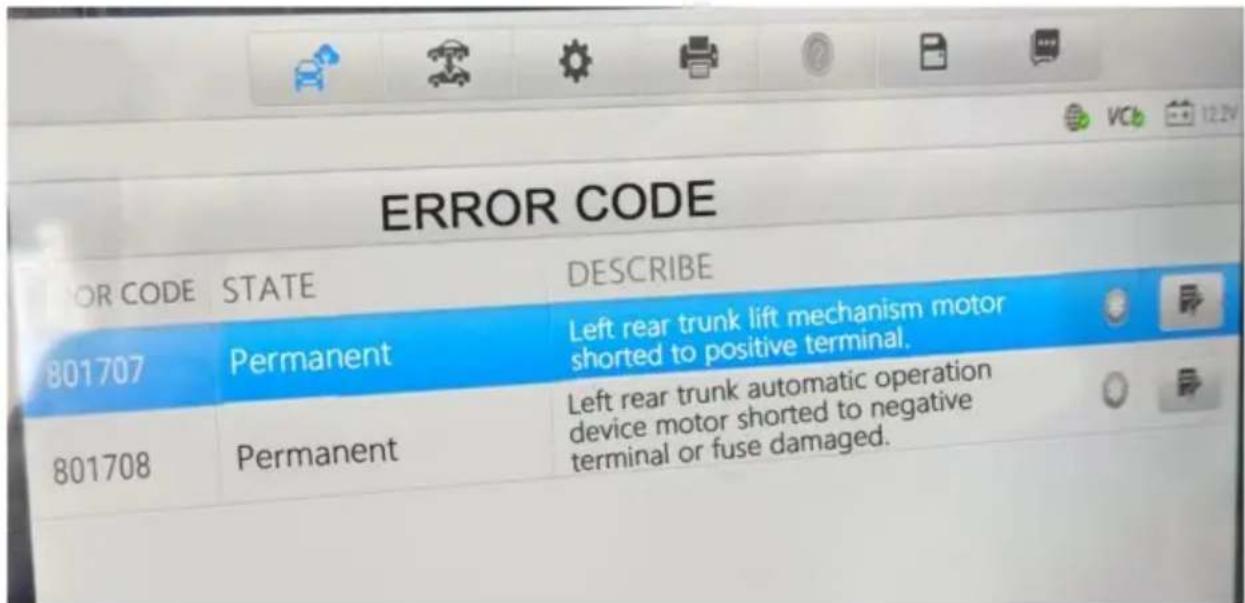

3.8 Risuzione dei problemi: se lo stato del codice di erre e inattivo o intermittente, cui esere cancellato utilizzato lo strumento diagnostico

Il codice di erreore permanente indica un guasto elettrico nel portellone posteriori; portellone posteriori è necessaria la sostituzione.

4. Precauzioni per l'installazione del montante del portellone posteriore elettr

y Per garantire la sicurezza e il corretto funzionamento dei nostri prodotti, l'installazione deve essere eseguite da professionisti qualificati. Non smontare il prodotto e

evitare di spingere o tirare con forza il portellone posteriori per evitare danni al veicolo o per la sicurezza incidenti;

y Prima di installare il prodotto, controllare le funzioni del display del cruscotto, assicurarsi

le operazioni dei pulsanti sono normali e ispezionare eventuali graffiti all'interno e

superfici esterne. Segnalare immediatamente eventuali problemi al cliente. y

Controllare se il montante del portellone posteriore elettrico funziona correttamente e se le spi euminose funzionino correttamente.

Spagnere il motore e preparare gli attrezzi necessari;

y Per gli installatori: rimuovere tutti gli oggetti metallici e altri materiali duri dall'

veicolo per evitare danni o graffiti durante l'installazione. y Rimuovere e

conservare con cura le parti dell'auto per evitare di graffiare il cruscotto. Pulire

rimuovere tempestivamente eventuali frammenti di filo e assicurarsi che i connettori siano ben isolati prevenire cortocircuiti. y

Instradare il cablaggio secondo il layout originale del veicolo. Fissare agli filo

imbracatura per evitare interferenze con parti mobili come il piantone dello sterzo, l'acceleratore e i pedali del freno

y Collegare agli cablaggio seguito lo schema di cablaggio originale di fabbrica, prestando attenzione al filo di messa a terra. y Non

sostituire fili o componenti nelle sistema è molto tensione. Dopo

I' installation, chiudere manualmente il portellone posteriore per consentire l'inizializzazione del

sistema. y Assicurarsi che il portellone posteriori sia fissato durante il processo di installmente per evitare che cadere e ferirsi.

Produture: Shanghaiuxinmuyeyouxianggsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Luogo, Rancho Cucamonga, CA 91730

YH CONSULTING LIMITED. Per conto di YH Consulting Ufficio limitato 147, Centurion House, Londra

Supporto tecnico e certificato di garanzia
