Produkttyp	Elektrisk bakluckeöppnare
Märke	Vevor
Modell	D1206
Driftspänning	DC 9 V - 16 V
Driftström	≤ 8 A
Stoppström	≤ 25 A
Öppnings-/stängningstid	17 till 20 sekunder
Driftstemperatur	-30 °C till +80 °C
Funktionsprincip	Elmotor omvandlar rotation till linjär rörelse via ECU-modul
Installation	Ta bort innerpanel, koppla bort den gamla, installera den nya, radera felkoder med diagnosverktyg
Aktivering av elektrisk stängning	Stängningsknapp, manuell stängning följt av öppningsknapp, eller ECU-återställning via diagnosverktyg
Felsökning	Inaktiva/intermittenta felkoder kan raderas; permanent kod indikerar elektriskt fel, byte krävs
Säkerhetsföreskrifter	Installation av professionell, demontera inte, undvik överdriven kraft, koppla bort batteri, säkra baklucka under installation
Underhåll	Kontrollera regelbundet kontakter och kablar, rengör trådfragment, säkerställ isolering
Reservdelar och reparerbarhet	Kontakta Vevors support; fullständigt byte vid permanent fel
Tillverkare	Shanghaixinmuyeyouxiangongsi, Shanghai, Kina
Importör	SIHAO PTY LTD (Australien), Sanven Technology Ltd (USA), YH CONSULTING LIMITED (Storbritannien)
Kompatibilitet	Porsche Panamera (installationsexempel)

Vanliga frågor - D1206 Vevor

Är produkten kompatibel med alla fordon?

Nej, kontrollera den specifika modellen. Installationsexemplet ges för en Porsche Panamera. Se manualen för exakt kompatibilitet.

Vilka verktyg behövs för installationen?

Du behöver en platt skruvmejsel, diagnosverktyg (t.ex. Autel eller Launch) för att radera felkoder, och verktyg för borttagning av paneler.

Hur aktiverar man elektrisk stängning efter installation?

Tre metoder: 1) Tryck på stängningsknappen på bakluckan. 2) Stäng bakluckan manuellt och tryck sedan på öppningsknappen. 3) Återställ styrmodulen med ett diagnosverktyg och tryck sedan på stängningsknappen.

Vad gör man om felkoder visas efter installation?

Använd ett diagnosverktyg för att radera koderna. Om koden är permanent måste den elektriska bakluckan bytas ut.

Kan jag installera produkten själv?

Installationen måste utföras av en kvalificerad professionell av säkerhets- och funktionsskäl.

Vilken matningsspänning krävs?

Produkten fungerar inom ett spänningsområde på DC 9 V till 16 V, lämpligt för de flesta fordon.

Hur lång tid tar det att öppna eller stänga bakluckan?

Öppnings- och stängningstiden är cirka 17 till 20 sekunder.

Hur underhåller man den elektriska bakluckan?

Kontrollera regelbundet kontakter och kablar. Rengör trådfragment och säkerställ korrekt isolering för att undvika kortslutning.

Var finns Vevors tekniska support?

Du kan kontakta teknisk support via www.vevor.com/support för hjälp och elektroniskt garantibevis.

Vilka viktiga säkerhetsföreskrifter finns?

Före installation, stäng av motorn, ta bort metallföremål från arbetsområdet, säkra bakluckan så att den inte faller, och anlita en professionell.

BRUKSANVISNING D1206 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

ELEKTRISK BAKRE LUCKLIFT

MODELL:D1206/D3304/D3305/D4806/D2002/YQ53203/D1304/D5102/D5801/D5104

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att tacka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR

TOUGH TOOLS, HALF PRICE

ELEKTRISK BAKRE LUCKLIFT

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns policyändringar eller mjukvaruuppdateringar på vår produkt.

Bakluckan är en elektrisk drivanordning som omvandlar motorns rotationsrörelse till den linjära fram- och återgående rörelsen av tryckstången. Fjäderbensmotorn styrs av bakluckans ECU-kontrollmodul för att uppnå upp- och nedförlängning och indragning av det elektriska fjäderbenet, och därigenom fullborda lyftningen och sänkningen av bakluckan

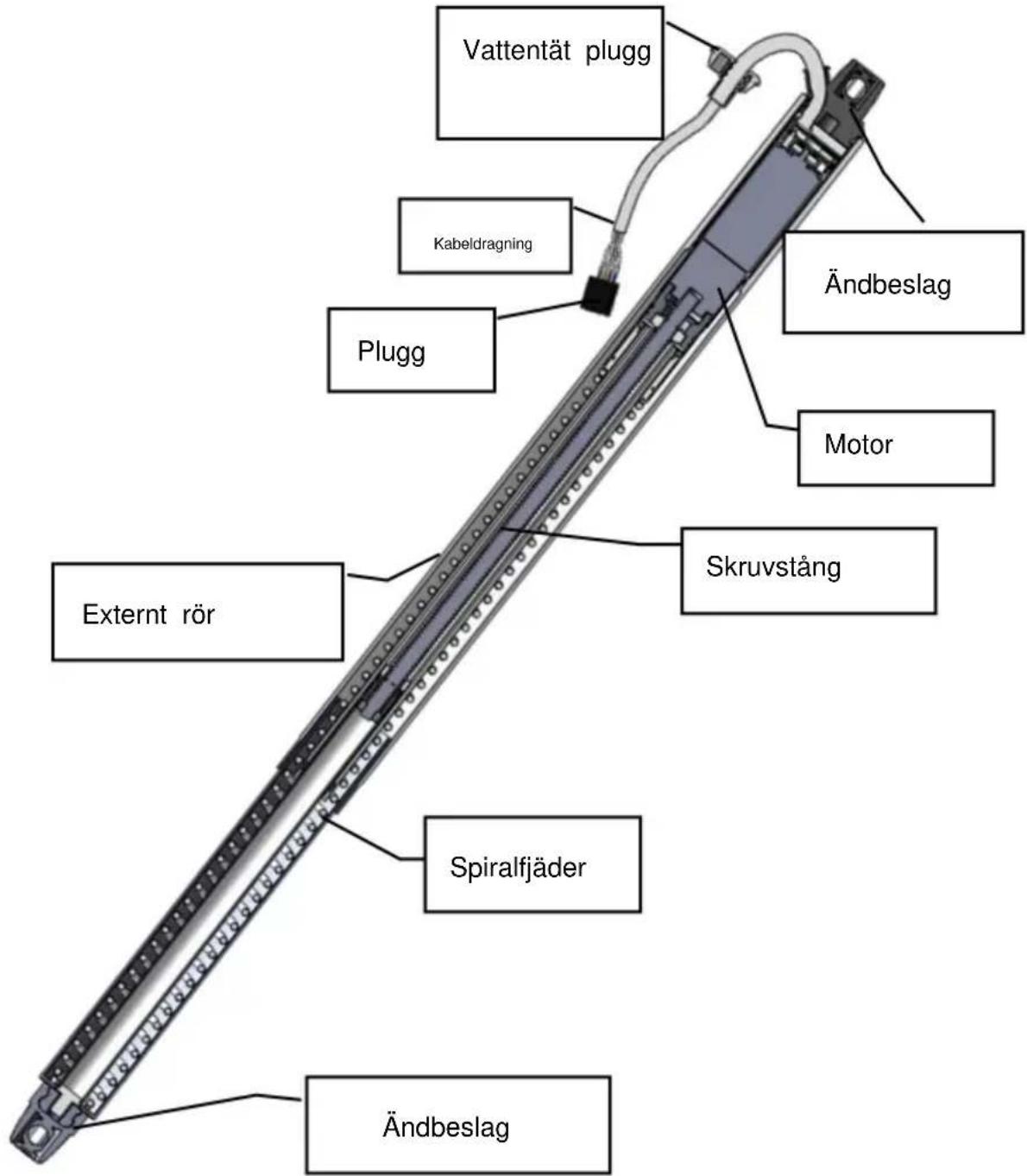

2. Inre struktur och utseende:

Märkspänning: DC12V

Driftspänning: DC9V-DC16V

Arbetsström: ≤8A

Stoppström: y25A

Öppettider: 5s-8s

Stängningstid: 5s-8s

Drifttemperatur: -30y +80y

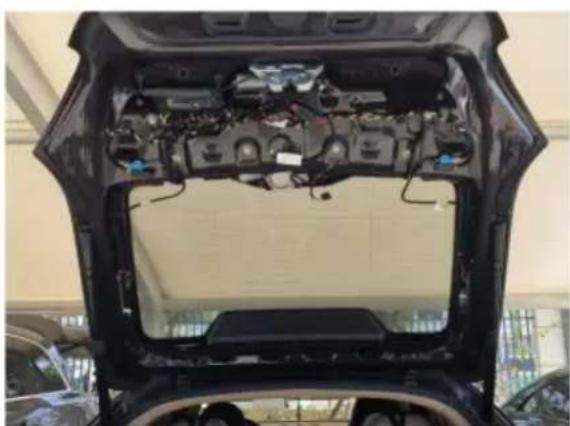

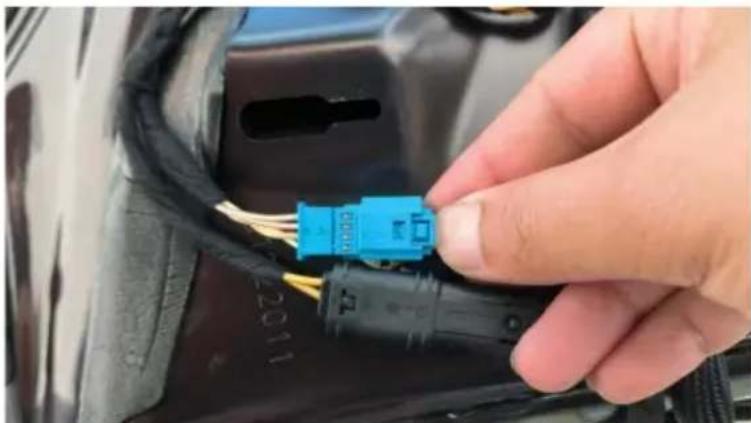

3.2 Koppla sedan bort den elektriska bakluckans kontakt från fordonets anslutningspunkt.

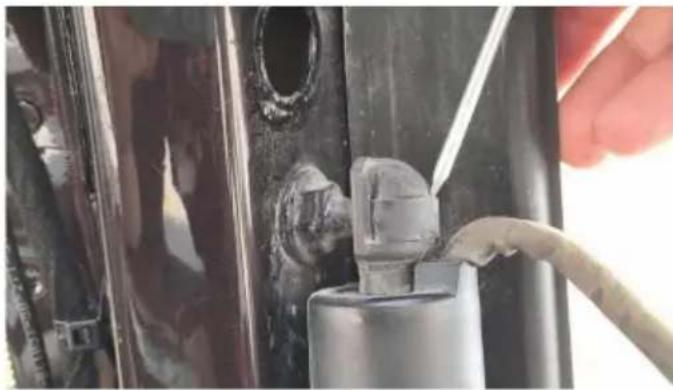

3.3 Använd en platt skruvmejsel för att ta bort klämmorna från den gamla bakluckan och installera sedan den nya. Samma metod för båda sidor.

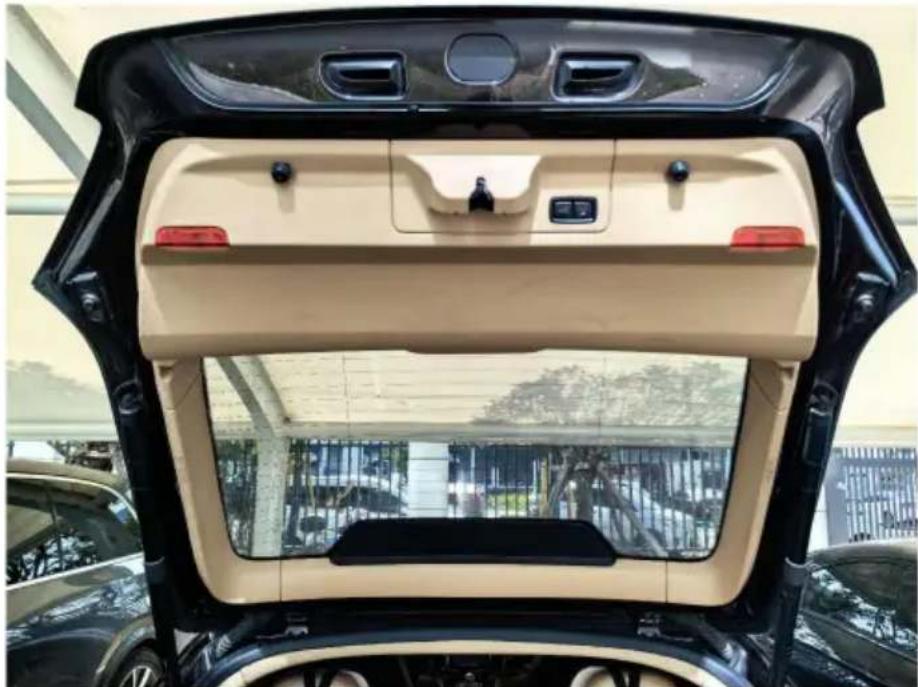

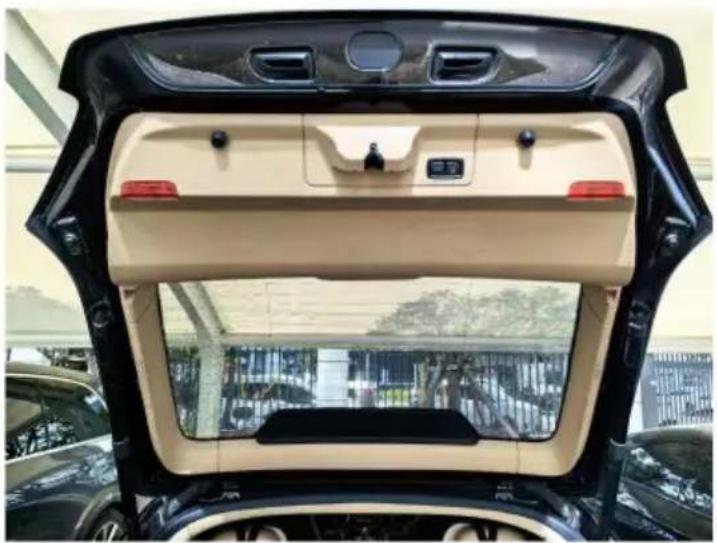

3.4 Efter att ha installerat den nya bakluckan, sätt tillbaka den ursprungliga panelen.

3.5 Använd diagnosverktyg för att ansluta till bilen och rensa felkoder orsakade av byte av den eldrivna bakluckan.

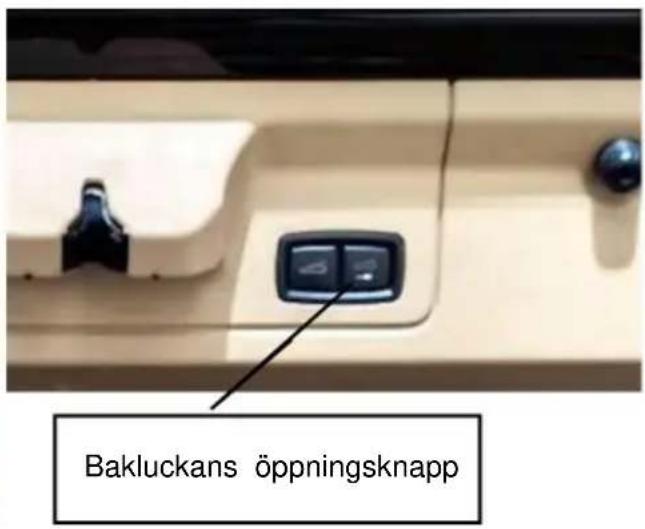

3.6 Efter att ha rensat felkoderna kan du aktivera den elektriska bakluckans stängning med följande metoder: 3.6.1 Tryck direkt på bakluckans stängningsknapp. 3.6.2 Stäng bakluckan manuellt och tryck sedan på bakluckans öppningsknapp.

3.6.3 Återställ kontrollmodulen med hjälp av diagnosverktyg som Autel eller Launch, tryck sedan på stängningsknappen för bakluckan.

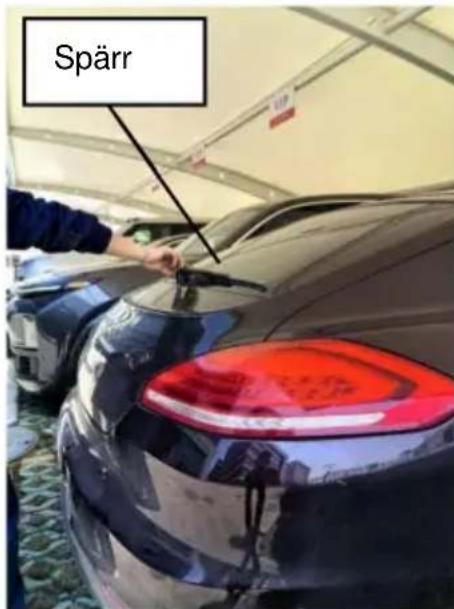

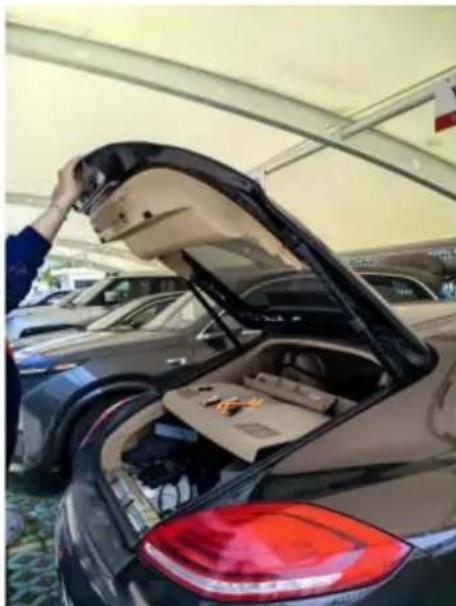

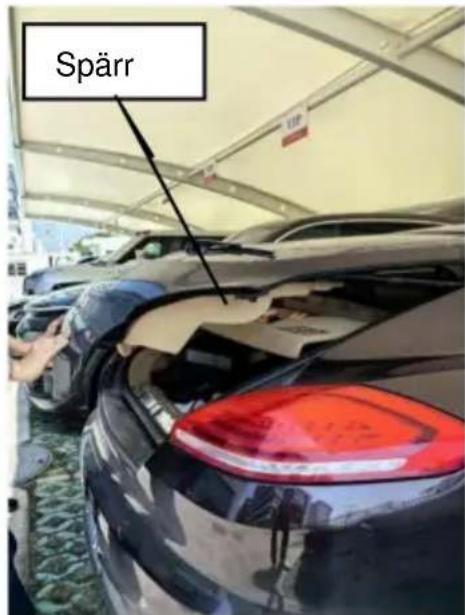

3.7 Stäng bakluckan manuellt genom att hålla den med båda händerna och sänka den långsamt tills låset hakar i spärren.

Exempel på manuell stängning

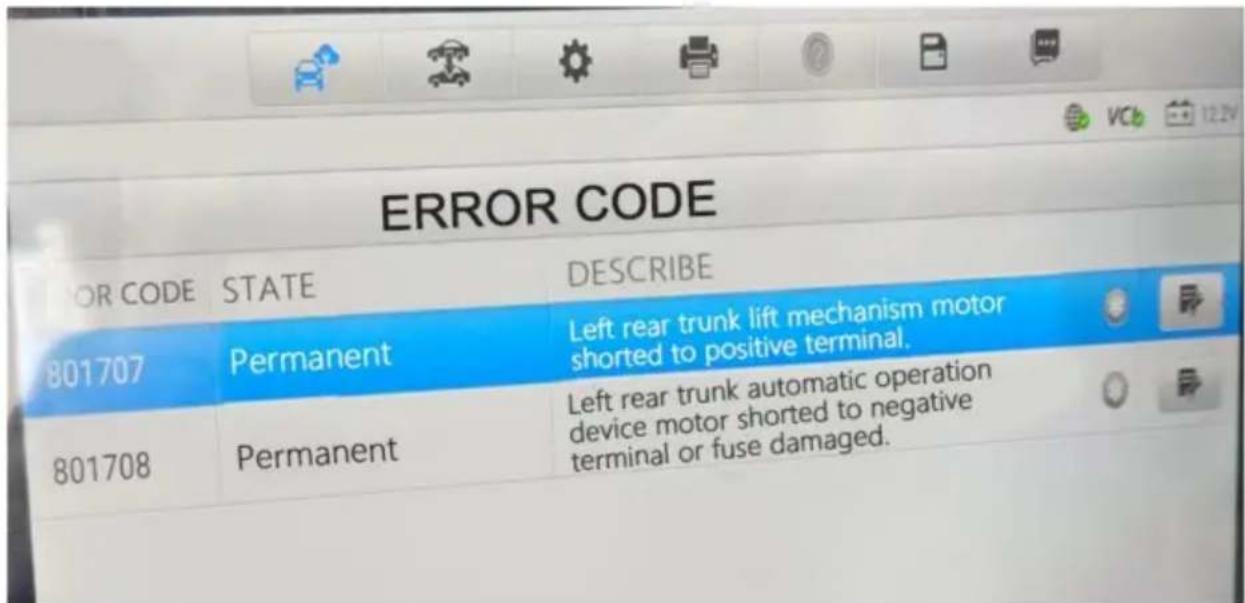

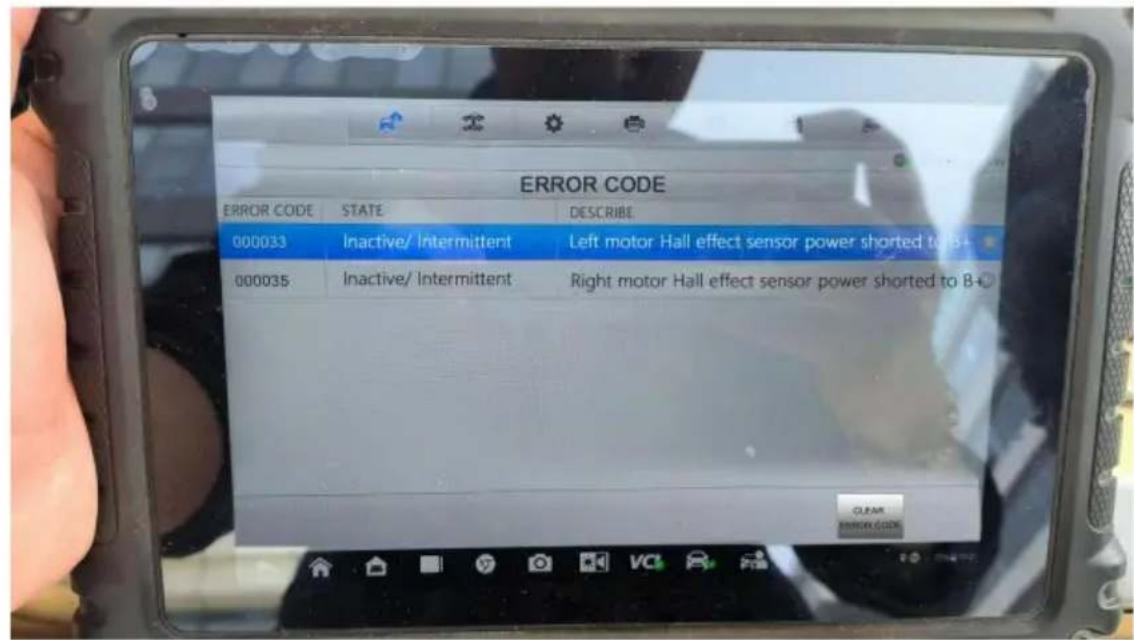

3.8 Felsökning: Om felkodens status är inaktiv eller intermittent kan det vara särenskilt med hjälp av diagnostikverktyget

Permanent felkod indikerar ett elektriskt fel i bakluckan; baklucka byte krävs.

4. Försiktighetsåtgärder för installation av den eldrivna bakluckans fjäderb

För att säkerställa säkerheten och att våra produkter fungerar korrekt bör installationen utföras av kvalificerade yrkesmän. Ta inte isär produkten, och undvik att med våld trycka eller dra i bakluckan för att förhindra fordonsskador eller säkerhetsincidenter.

Innan du installerar produkten, kontrollera instrumentpanelens displayfunktioner, se till att knappfunktioner är normala och inspektera för eventuella repor på interiören och yttre ytor. Rapportera eventuella problem till kunden omedelbart. Kontrollera om det eldrivna bakluckans fjäderben fungerar korrekt och om indikatorn lyser fungerar korrekt. Stäng av

motorn och förbered nödvändiga verktyg.

För installatören: Ta bort alla metallföremål och andra hårda material från fordonet för att förhindra skador eller repor under installationen. Ta försiktigt bort och förvara bildelar för att undvika repor på instrumentbrädan. Rensa upp eventuella ledningsfragment omedelbart och se till att kontakterna är välisolerade för att förhindra kortslutningar.

Dra ledningarna enligt fordonets ursprungliga layout. Säkra varje ledningsnät för att undvika störningar av rörliga delar som rattstången, gaspedalen och bromspedalerna.

Anslut varje ledningsnät enligt det ursprungliga fabrikskabelschemat, var uppmärksam på jordledningen. Byt

inte ut kablar eller komponenter när de är strömförande.

Efter installationen, stäng bakluckan manuellt så att systemet kan initieras. Se till att bakluckan är säkrad under installationsprocessen för att förhindra att den faller och orsakar skada.

Tillverkare: Shanghaiuxinmuyeyouxianggsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
