Produkttyp	Elektrisk bakluckeöppnare (baklyftsdon)
Märke	Vevor
Modell	D5104
Märkspänning	DC 12 V
Driftspänningsområde	DC 9 V - 16 V
Driftsström	≤ 8 A
Stoppström	≤ 25 A
Öppningstid	17 - 20 sekunder
Stängningstid	17 - 20 sekunder
Driftstemperatur	-30 °C till +80 °C
Funktionsprincip	Elektrisk motor som omvandlar rotation till linjär rörelse via en tryckstav, styrd av en ECU-modul
Invändig struktur	Elektrisk lyftcylinder med motor, ECU-styrmodul, sensorer
Kompatibla fordon	Kan installeras på olika fordon (exempel: Porsche Panamera). Kontrollera kompatibilitet före köp.
Installation	Måste utföras av en kvalificerad professionell. Kräver diagnosverktyg för att radera felkoder.
Förpackningens innehåll	Två elektriska lyftcylindrar, kablage, ECU-modul, instruktioner (inte uttömmande)
Ungefärlig vikt (per cylinder)	Cirka 2 - 3 kg (uppskattning)
Ungefärlig längd	Cirka 600 - 800 mm (full utsträckning, uppskattning)
Cylinderdiameter	Cirka 30 - 40 mm (uppskattning)
Underhåll	Rengör regelbundet kontakterna, undvik stötar och våldsam tryckning
Säkerhet	Demontera inte, undvik kontakt med rörliga delar, stäng av motorn före installation
Garanti	Se det elektroniska garantibeviset på www.vevor.com/support

Vanliga frågor - D5104 Vevor

Hur installerar man den elektriska bakluckeöppnaren Vevor D5104?

Installationen måste utföras av en kvalificerad professionell. Ta bort innerpanelen, koppla bort den gamla bakluckan, installera den nya lyftcylindern, använd sedan diagnosverktyg (Autel eller Launch) för att radera felkoder. Följ stegen i manualen.

Vilka är felkoderna och hur raderar man dem?

Felkoder kan raderas med ett diagnosverktyg. En permanent kod indikerar ett elektriskt fel som kräver utbyte av bakluckan. En intermittent kod kan raderas.

Kan jag installera denna produkt på vilket fordon som helst?

Denna produkt är utformad för att passa flera modeller, särskilt Porsche Panamera. Det rekommenderas att kontrollera kompatibiliteten med ditt fordon före köp.

Vilken drivspänning krävs?

Märkspänningen är DC 12 V, med ett driftområde på 9 V till 16 V.

Hur återställer man styrmodulen?

Återställ styrmodulen med ett diagnosverktyg som Autel eller Launch, tryck sedan på bakluckans stängningsknapp.

Kan bakluckan stängas manuellt?

Ja, du kan stänga bakluckan manuellt genom att hålla den med båda händerna och sänka den långsamt tills låset klickar i.

Vad gör jag om bakluckan inte öppnas eller stängs korrekt?

Kontrollera först felkoder med ett diagnosverktyg. Se till att anslutningarna är korrekta och att kablarna inte är skadade. Om problemet kvarstår, kontakta supporten.

Vilket driftstemperaturområde?

Driftstemperaturområdet är mellan -30 °C och +80 °C.

Hur underhåller man systemet?

Rengör regelbundet kontakterna och ytorna. Undvik att trycka eller dra kraftigt i bakluckan för att inte skada mekanismen.

Var hittar jag teknisk support?

Besök www.vevor.com/support för teknisk support och det elektroniska garantibeviset.

BRUKSANVISNING D5104 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

ELEKTRISK BAKRE LUCKLIFT

MODELL:D1206/D3304/D3305/D4806/D2002/YQ53203/D1304/D5102/D5801/D5104

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

ELEKTRISK BAKRE LUCKLIFT

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

1. Produktens arbetsprincip och strukturintroduktion:

Arbetsprincip: Power-

bakluckan är en elektrisk drivanordning som omvandlar motorns rotationsrörelse till den linjära fram- och återgående rörelsen av tryckstången. Fjäderbensmotorn styrs av bakluckans ECU-kontrollmodul för att uppnå upp- och nedförlängning och indragning av det elektriska fjäderbenet, och därigenom fullborda lyftningen och sänkningen av bakluckan

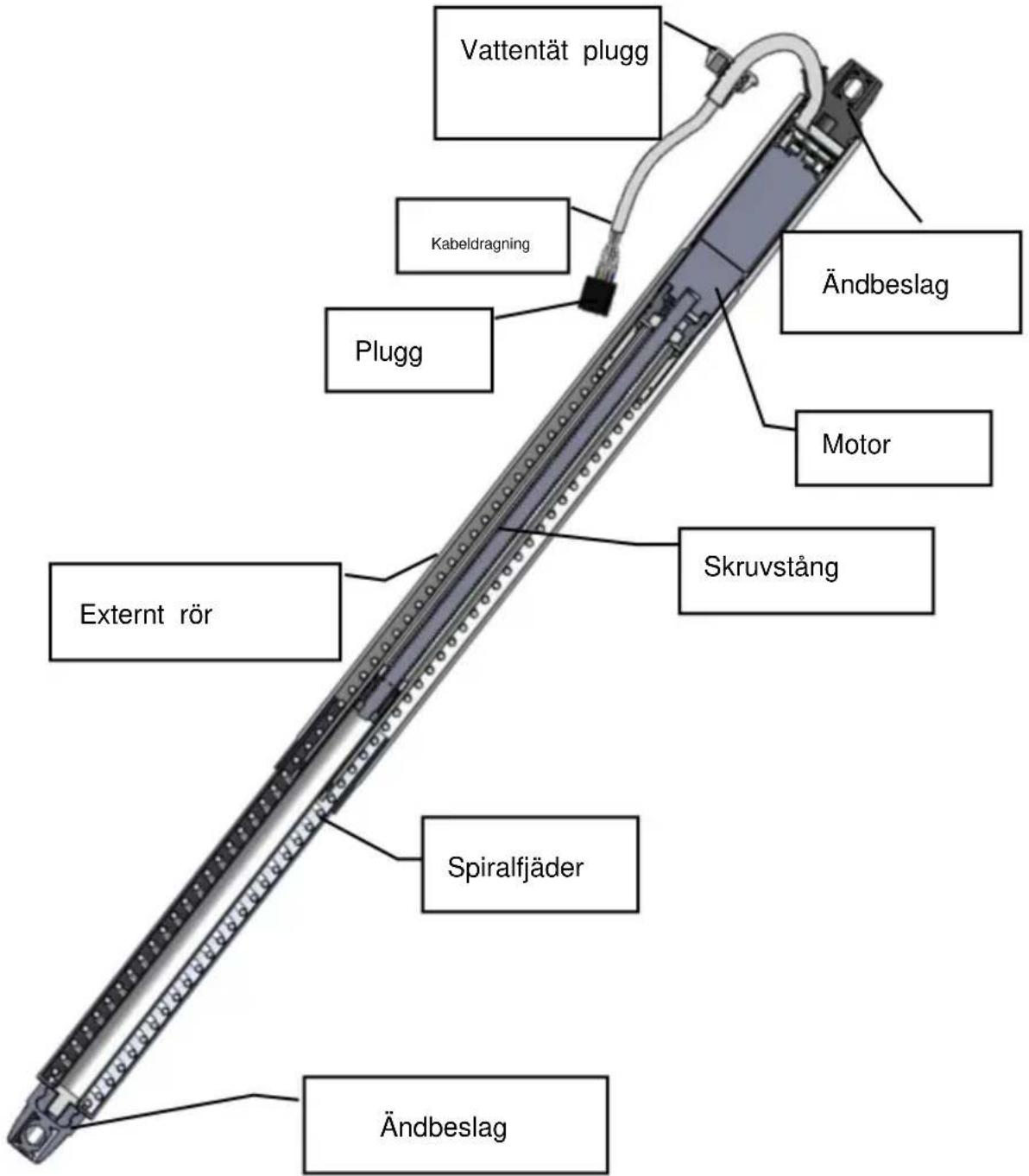

2. Inre struktur och utseende:

Märkspänning: DC12V

Driftspänning: DC9V-DC16V

Arbetsström: 8A

Stoppström: 25A

Öppettider: 5s-8s

Stängningstid: 5s-8s

Drifttemperatur: -30°C till +80°C

3. Installationssteg för motordriven baklucka (Porsche Panamera som exempel)

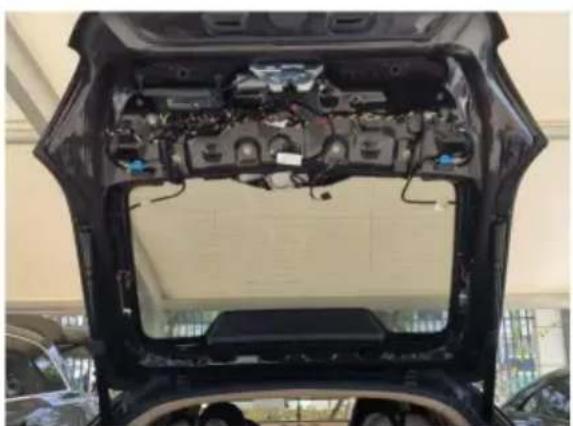

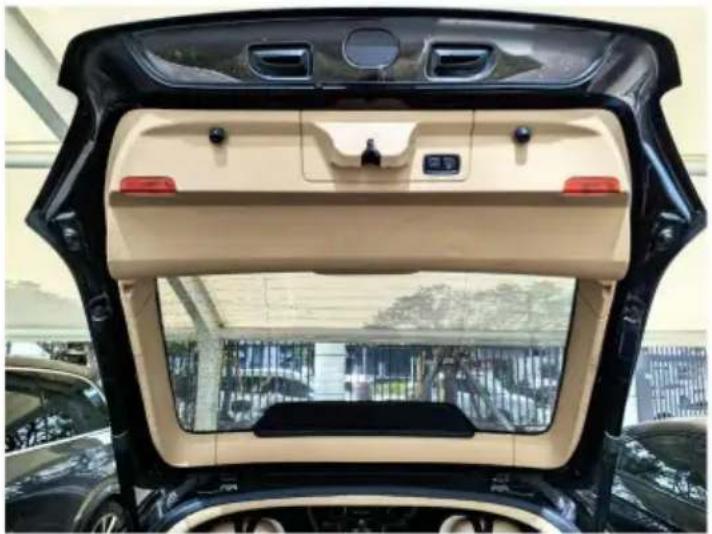

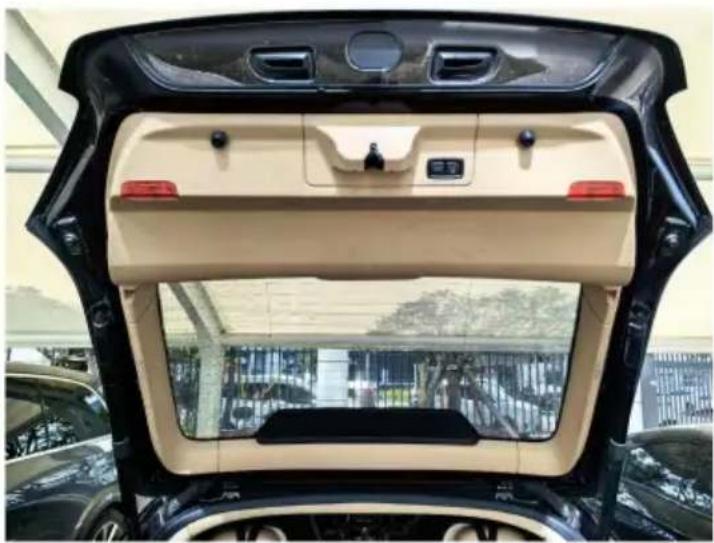

3.1 Ta bort innerpanelen på fordonets baklucka.

3.2 Koppla sedan bort den elektriska bakluckans kontakt från fordonets anslutningspunkt.

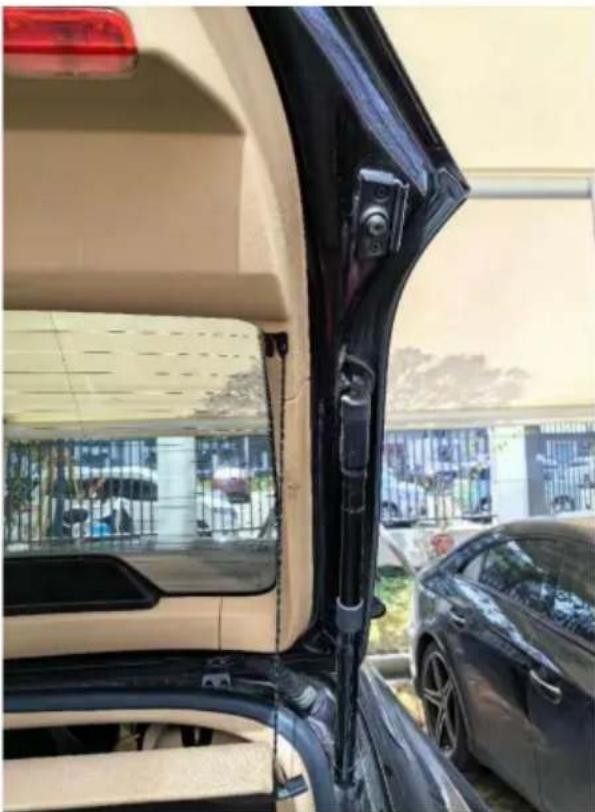

3.3 Använd en platt skruvmejsel för att ta bort klämmorna från den gamla bakluckan och installera sedan den nya. Samma metod för båda sidor.

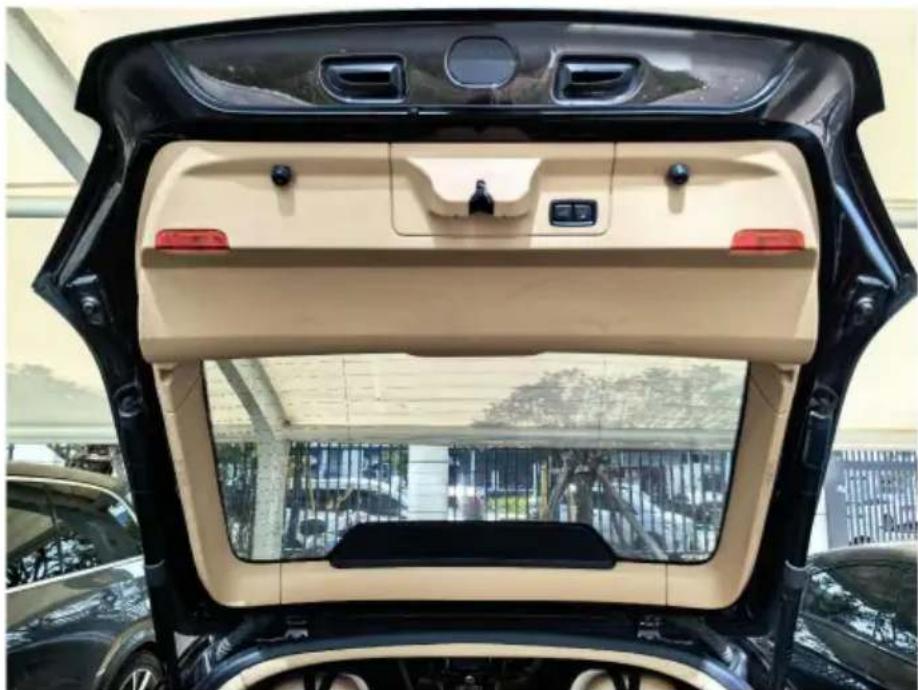

3.4 Efter att ha installerat den nya bakluckan, sätt tillbaka den ursprungliga panelen.

3.5 Använd diagnosverktyg för att ansluta till bilen och rensa felkoder orsakade av byte av den eldrivna bakluckan.

3.6 Efter att ha rensat felkoderna kan du aktivera den elektriska bakluckans stängning med följande metoder: 3.6.1 Tryck direkt på bakluckans stängningsknapp. 3.6.2 Stäng bakluckan manuellt och tryck sedan på bakluckans öppningsknapp.

3.6.3 Återställ kontrollmodulen med hjälp av diagnosverktyg som Autel eller Launch, tryck sedan på stängningsknappen för bakluckan.

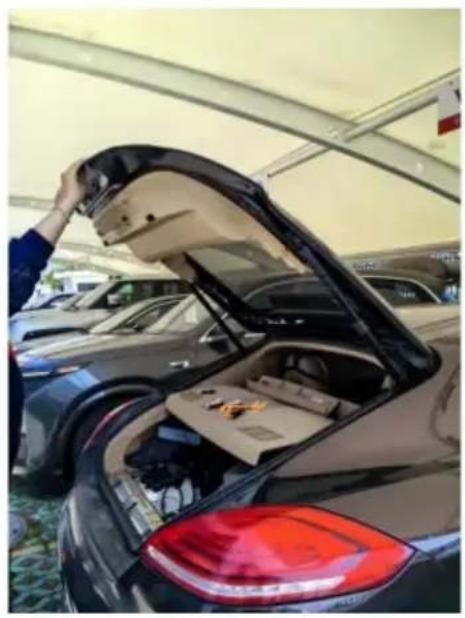

3.7 Stäng bakluckan manuellt genom att hålla den med båda händerna och sänka den långsamt tills låset hakar i spärren.

Exempel på manuell stängning

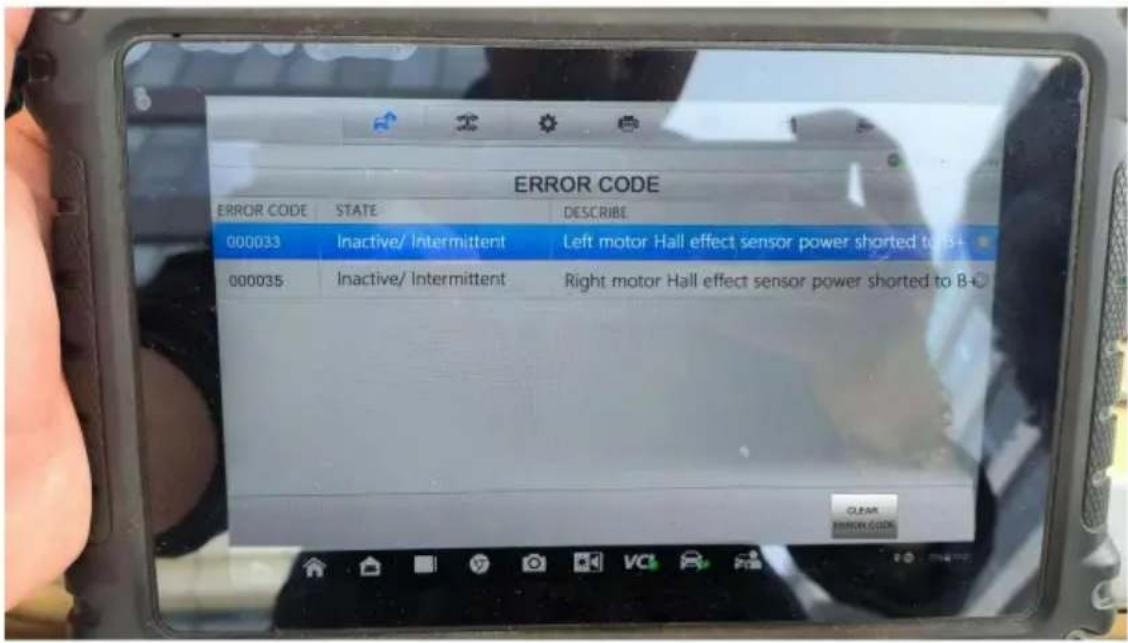

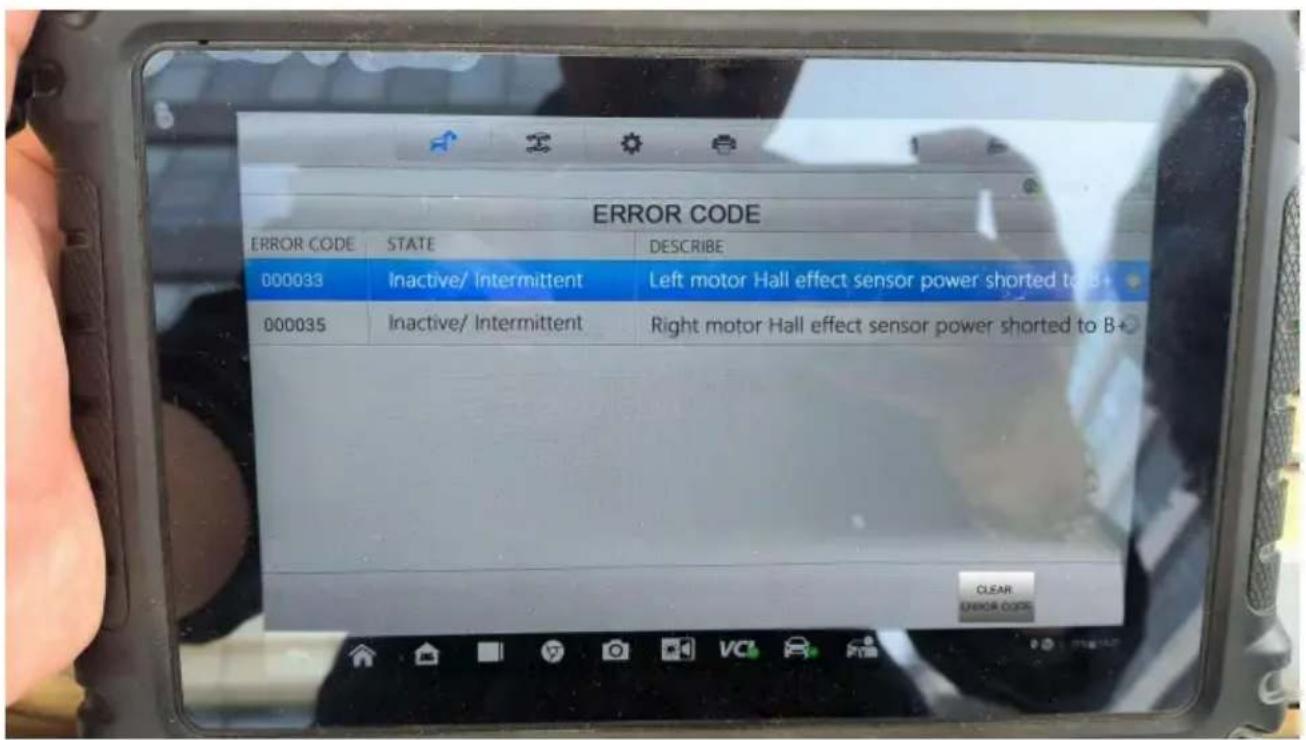

3.8 Felsökning: Om felkodens status är inaktiv eller intermittent kan det vara så att den rensas med hjälp av diagnostikverktyget.

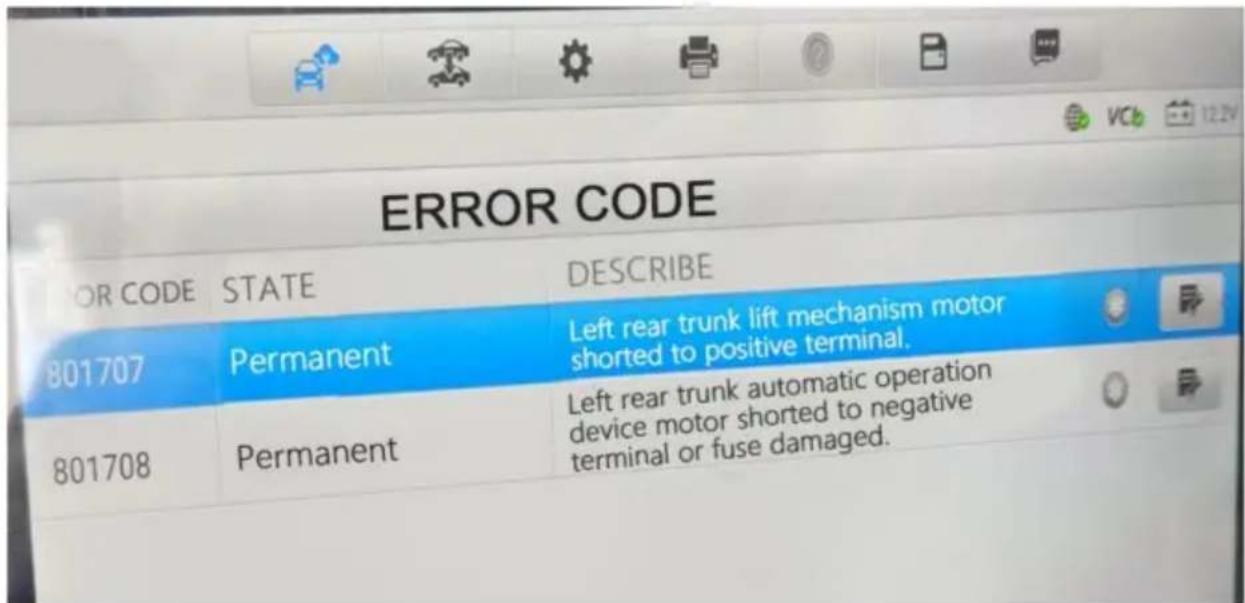

Permanent felkod indikerar ett elektriskt fel i bakluckan; byte av baklucka krävs.

4. Försiktighetsåtgärder för installation av den eldrivna bakluckans fjäderben

För att säkerställa säkerheten och att våra produkter fungerar korrekt bör installationen utföras av kvalificerade yrkesmän. Ta inte isär produkten, och undvik att med våld trycka eller dra i bakluckan för att förhindra fordonsskador eller säkerhetsincidenter.

Innan du installerar produkten, kontrollera instrumentpanelens displayfunktioner, se till att knappfunktioner är normala och inspektera för eventuella repor på interiören och yttre ytor. Rapportera eventuella problem till kunden omedelbart. Kontrollera om det eldrivna bakluckans fjäderben fungerar korrekt och om indikatorn lyser fungerar korrekt. Stäng av

motorn och förbered nödvändiga verktyg.

För installatörer: Ta bort alla metallföremål och andra hårda material från fordonet för att förhindra skador eller repor under installationen. Ta försiktigt bort och förvara bildelar för att undvika repor på instrumentbrädan. Rensa upp eventuella ledningsfragment omedelbart och se till att kontakterna är välisolerade för att förhindra kortslutningar.

Dra ledningarna enligt fordonets ursprungliga layout. Säkra varje ledningsnät för att undvika störningar av rörliga delar som rattstången, gaspedalen och bromspedalerna.

Anslut varje ledningsnät enligt det ursprungliga fabrikskabelschemat, var uppmärksam på jordledningen. Byt

inte ut kablar eller komponenter när de är strömförande.

Efter installationen, stäng bakluckan manuellt så att systemet kan initieras. Se till att bakluckan är säkrad under installationsprocessen för att förhindra att den faller och orsakar skada.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
