D1304 - Elektrisk baklucköppnare Vevor - Gratis bruksanvisning och manual

Produkttyp	Elektrisk bakluckaöppnare
Modell	D1304 (kompatibel med modeller D1206, D3304, D3305, D4806, D2002, YQ53203, D5102, D5801, D5104)
Märkspänning	12 V DC
Spänningsområde	9 V - 16 V DC
Driftsström	≤ 8 A
Stallström	≤ 25 A
Öppningstid	17 - 20 sekunder
Stängningstid	17 - 20 sekunder
Drifttemperatur	-30 °C till +80 °C
Funktionsprincip	Elmotor som omvandlar rotation till linjär rörelse
Installation	Av en kvalificerad fackman
Felsökning	Användning av diagnosverktyg för att radera felkoder
Underhåll	Rengör kontakterna, kontrollera kabelisoleringen
Säkerhet	Stäng av motorn före installation, stödja bakluckan
Reparationsmöjlighet	Fullständigt utbyte vid permanent elektriskt fel
Garanti	Teknisk support via www.vevor.com/support
Tillverkare	Shanghaimuxinmuyeyouxiangongsi, Shanghai, Kina

Vanliga frågor - D1304 Vevor

Hur installerar man den elektriska bakluckeöppnaren Vevor D1304?

Installationen måste utföras av en kvalificerad fackman. Börja med att ta bort den inre panelen på bakluckan, koppla bort den gamla stötdämparen, installera sedan den nya genom att fästa klämmorna. Återanslut och använd ett diagnosverktyg för att radera felkoder. Följ de detaljerade stegen i manualen.

Vilken är den nödvändiga matningsspänningen?

Märkspänningen är 12 V DC med ett driftsområde på 9 V till 16 V DC.

Hur raderar man felkoder efter installation?

Använd ett diagnosverktyg som Autel eller Launch för att ansluta till fordonet. Radera inaktiva eller intermittenta felkoder. Permanenta felkoder indikerar ett elektriskt fel och kräver byte av stötdämparen.

Kan jag installera enheten själv?

Det rekommenderas starkt att överlåta installationen till en fackman för att garantera säkerhet och korrekt funktion. Installationen innebär känsliga elektriska och mekaniska ingrepp.

Vad gör man om bakluckan inte öppnas?

Kontrollera först felkoderna med ett diagnosverktyg. Om koden är inaktiv, radera den. Om bakluckan fortfarande är blockerad, utför en återställning av styrmodulen med verktyget eller stäng bakluckan manuellt för att återställa systemet.

Hur underhåller man den elektriska bakluckeöppnaren?

Rengör kontakterna regelbundet och kontrollera kabelisoleringen för att undvika kortslutning. Se till att kablarna inte hindrar rörliga delar. Ingen smörjning krävs.

Vilka fordon är kompatibla med modell D1304?

Denna stötdämpare är kompatibel med många modeller, inklusive Porsche Panamera som exempel. Listan omfattar även modellerna D1206, D3304, D3305, D4806, D2002, YQ53203, D5102, D5801, D5104. Kontrollera kompatibilitet med ditt fordon.

Vilka säkerhetsåtgärder bör jag vidta?

Stäng alltid av motorn före installation. Ta bort metallföremål för att undvika repor. Stöd bakluckan för att förhindra att den faller. Dra kablarna bort från rörliga delar.

Finns det garanti på denna produkt?

Ja, Vevor erbjuder garanti och teknisk support. Kontakta supporten via www.vevor.com/support för att få det elektroniska garantibeviset.

Hur återställer man styrmodulen?

Använd ett diagnosverktyg (Autel eller Launch) för att återställa styrmodulen. Du kan också stänga bakluckan manuellt för att utlösa en automatisk återställning och sedan trycka på stängningsknappen.

BRUKSANVISNING D1304 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

ELEKTRISK BAKRE LUCKLIFT

MODELL:D1206/D3304/D3305/D4806/D2002/YQ53203/D1304/D5102/D5801/D5104

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

ELEKTRISK BAKRE LUCKLIFT

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

1. Produktens arbetsprincip och strukturintroduktion:

Arbetsprincip: Power-

bakluckan är en elektrisk drivanordning som omvandlar motorns rotationsrörelse till den linjära fram- och återgående rörelsen av tryckstången. Fjäderbensmotorn styrs av bakluckans ECU-kontrollmodul för att uppnå upp- och nedförlängning och indragning av det elektriska fjäderbenet, och därigenom fullborda lyftningen och sänkningen av bakluckan

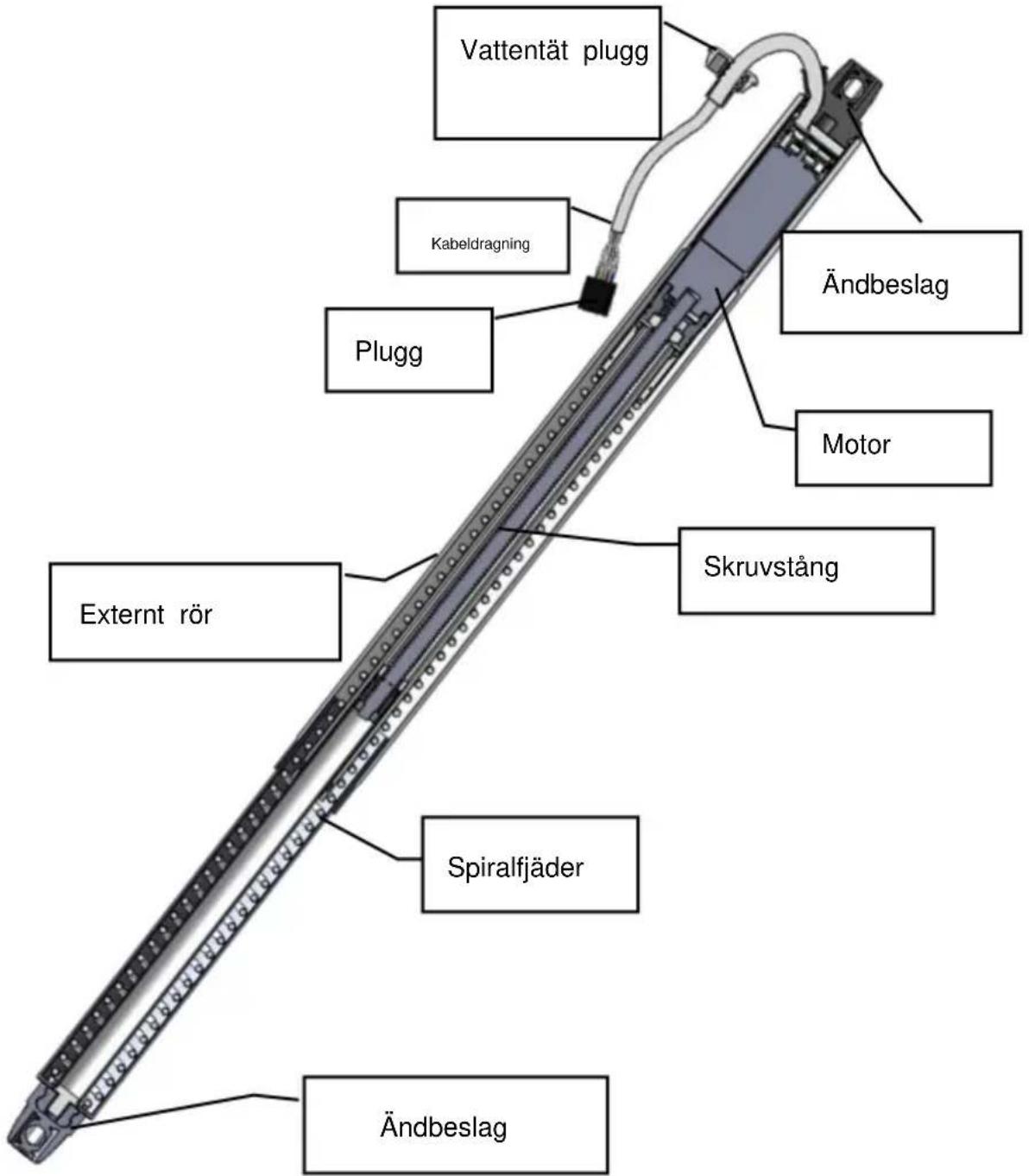

2. Inre struktur och utseende:

Märkspänning: DC12V

Driftspänning: DC9V-DC16V

Arbetsström: 8A

Stoppström: 25A

Öppettider: 5s-8s

Stängningstid: 5s-8s

Drifttemperatur: -30°C till +80°C

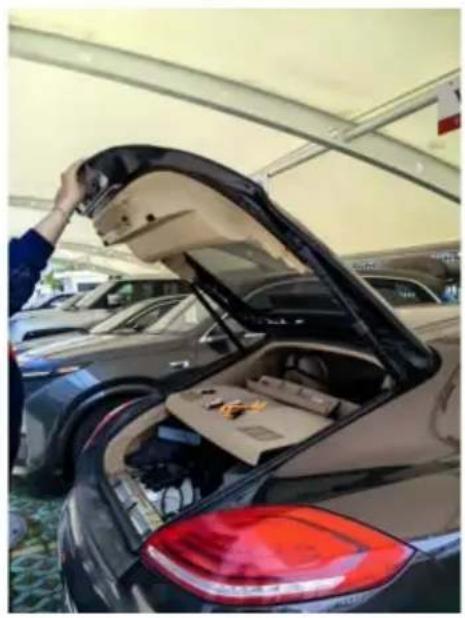

3. Installationssteg för motordriven baklucka (Porsche Panamera som exempel)

3.1 Ta bort innerpanelen på fordonets baklucka.

3.2 Koppla sedan bort den elektriska bakluckans kontakt från fordonets anslutningspunkt.

3.3 Använd en platt skruvmejsel för att ta bort klämmorna från den gamla bakluckan och installera sedan den nya. Samma metod för båda sidor.

3.4 Efter att ha installerat den nya bakluckan, sätt tillbaka den ursprungliga panelen.

3.5 Använd diagnosverktyg för att ansluta till bilen och rensa felkoder orsakade av byte av den eldrivna bakluckan.

3.6 Efter att ha rensat felkoderna kan du aktivera den elektriska bakluckans stängning med följande metoder: 3.6.1 Tryck direkt på bakluckans stängningsknapp. 3.6.2 Stäng bakluckan manuellt och tryck sedan på bakluckans öppningsknapp.

3.6.3 Återställ kontrollmodulen med hjälp av diagnosverktyg som Autel eller Launch, tryck sedan på stängningsknappen för bakluckan.

3.7 Stäng bakluckan manuellt genom att hålla den med båda händerna och sänka den långsamt tills låset hakar i spärren.

Exempel på manuell stängning

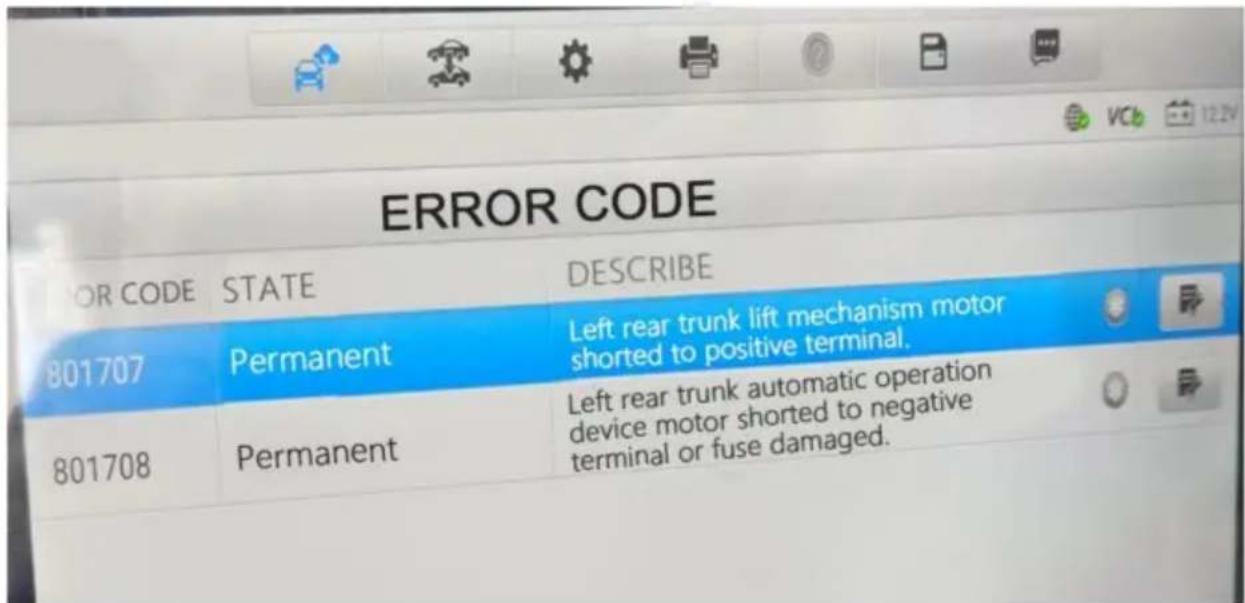

3.8 Felsökning: Om felkodens status är inaktiv eller intermittent kan det vara så att den rensas med hjälp av diagnostikverktyget.

Permanent felkod indikerar ett elektriskt fel i bakluckan; byte av baklucka krävs.

4. Försiktighetsåtgärder för installation av den eldrivna bakluckans fjäderben

För att säkerställa säkerheten och att våra produkter fungerar korrekt bör installationen utföras av kvalificerade yrkesmän. Ta inte isär produkten, och undvik att med våld trycka eller dra i bakluckan för att förhindra fordonsskador eller säkerhetsincidenter.

Innan du installerar produkten, kontrollera instrumentpanelens displayfunktioner, se till att knappfunktioner är normala och inspektera för eventuella repor på interiören och yttre ytor. Rapportera eventuella problem till kunden omedelbart. Kontrollera om det eldrivna bakluckans fjäderben fungerar korrekt och om indikatorn lyser fungerar korrekt. Stäng av

motorn och förbered nödvändiga verktyg.

För installatörer: Ta bort alla metallföremål och andra hårda material från fordonet för att förhindra skador eller repor under installationen. Ta försiktigt bort och förvara bildelar för att undvika repor på instrumentbrädan. Rensa upp eventuella ledningsfragment omedelbart och se till att kontakterna är välisolerade för att förhindra kortslutningar.

Dra ledningarna enligt fordonets ursprungliga layout. Säkra varje ledningsnät för att undvika störningar av rörliga delar som rattstången, gaspedalen och bromspedalerna.

Anslut varje ledningsnät enligt det ursprungliga fabrikskabelschemat, var uppmärksam på jordledningen. Byt

inte ut kablar eller komponenter när de är strömförande.

Efter installationen, stäng bakluckan manuellt så att systemet kan initieras. Se till att bakluckan är säkrad under installationsprocessen för att förhindra att den faller och orsakar skada.
