D1304 - Elektrischer Heckklappenöffner Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Elektrischer Heckklappenöffner
Modell	D1304 (kompatibel mit Modellen D1206, D3304, D3305, D4806, D2002, YQ53203, D5102, D5801, D5104)
Nennspannung	12 V DC
Spannungsbereich	9 V - 16 V DC
Betriebsstrom	≤ 8 A
Stillstandsstrom	≤ 25 A
Öffnungszeit	17 - 20 Sekunden
Schließzeit	17 - 20 Sekunden
Betriebstemperatur	-30 °C bis +80 °C
Funktionsprinzip	Elektromotor, der Drehung in lineare Bewegung umwandelt
Installation	Durch einen qualifizierten Fachmann
Fehlerbehebung	Verwendung eines Diagnosegeräts zum Löschen von Fehlercodes
Wartung	Reinigen Sie die Steckverbinder, überprüfen Sie die Kabelisolierung
Sicherheit	Motor vor der Installation abschalten, Heckklappe abstützen
Reparierbarkeit	Kompletter Austausch bei permanentem elektrischen Defekt
Garantie	Technische Unterstützung unter www.vevor.com/support
Hersteller	Shanghaimuxinmuyeyouxiangongsi, Shanghai, China

Häufig gestellte Fragen - D1304 Vevor

Wie installiere ich den elektrischen Heckklappenöffner Vevor D1304?

Die Installation muss von einem qualifizierten Fachmann durchgeführt werden. Beginnen Sie mit dem Entfernen der inneren Verkleidung der Heckklappe, trennen Sie den alten Antrieb ab, installieren Sie dann den neuen und befestigen Sie die Clips. Schließen Sie wieder an und verwenden Sie ein Diagnosegerät, um die Fehlercodes zu löschen. Befolgen Sie die detaillierten Schritte in der Anleitung.

Welche Versorgungsspannung wird benötigt?

Die Nennspannung beträgt 12 V DC mit einem Betriebsspannungsbereich von 9 V bis 16 V DC.

Wie lösche ich Fehlercodes nach der Installation?

Verwenden Sie ein Diagnosegerät wie Autel oder Launch, um sich mit dem Fahrzeug zu verbinden. Löschen Sie inaktive oder intermittierende Fehlercodes. Permanente Fehlercodes weisen auf einen elektrischen Defekt hin und erfordern den Austausch des Antriebs.

Kann ich das Gerät selbst installieren?

Es wird dringend empfohlen, die Installation einem Fachmann zu überlassen, um Sicherheit und ordnungsgemäße Funktion zu gewährleisten. Die Installation erfordert heikle elektrische und mechanische Arbeiten.

Was tun, wenn sich die Heckklappe nicht mehr öffnet?

Überprüfen Sie zuerst die Fehlercodes mit einem Diagnosegerät. Wenn der Code inaktiv ist, löschen Sie ihn. Wenn die Heckklappe blockiert bleibt, führen Sie einen Reset des Steuermoduls mit dem Gerät durch oder schließen Sie die Heckklappe manuell, um das System zurückzusetzen.

Wie warte ich den elektrischen Heckklappenöffner?

Reinigen Sie regelmäßig die Steckverbinder und überprüfen Sie die Kabelisolierung, um Kurzschlüsse zu vermeiden. Stellen Sie sicher, dass die Kabelbäume keine beweglichen Teile behindern. Keine Schmierung erforderlich.

Welche Fahrzeuge sind mit dem Modell D1304 kompatibel?

Dieser Antrieb ist mit vielen Modellen kompatibel, darunter der Porsche Panamera als Beispiel. Die Liste umfasst auch die Modelle D1206, D3304, D3305, D4806, D2002, YQ53203, D5102, D5801, D5104. Überprüfen Sie die Kompatibilität mit Ihrem Fahrzeug.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Schalten Sie vor der Installation immer den Motor aus. Entfernen Sie metallische Gegenstände, um Kratzer zu vermeiden. Stützen Sie die Heckklappe ab, damit sie nicht herunterfällt. Führen Sie die Kabel fern von beweglichen Teilen.

Gibt es eine Garantie auf dieses Produkt?

Ja, Vevor bietet eine Garantie und technische Unterstützung. Kontaktieren Sie den Support unter www.vevor.com/support, um das elektronische Garantiezertifikat zu erhalten.

Wie setze ich das Steuermodul zurück?

Verwenden Sie ein Diagnosegerät (Autel oder Launch), um das Steuermodul zurückzusetzen. Sie können auch die Heckklappe manuell schließen, um einen automatischen Reset auszulösen, und dann die Schließen-Taste drücken.

BEDIENUNGSANLEITUNG D1304 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

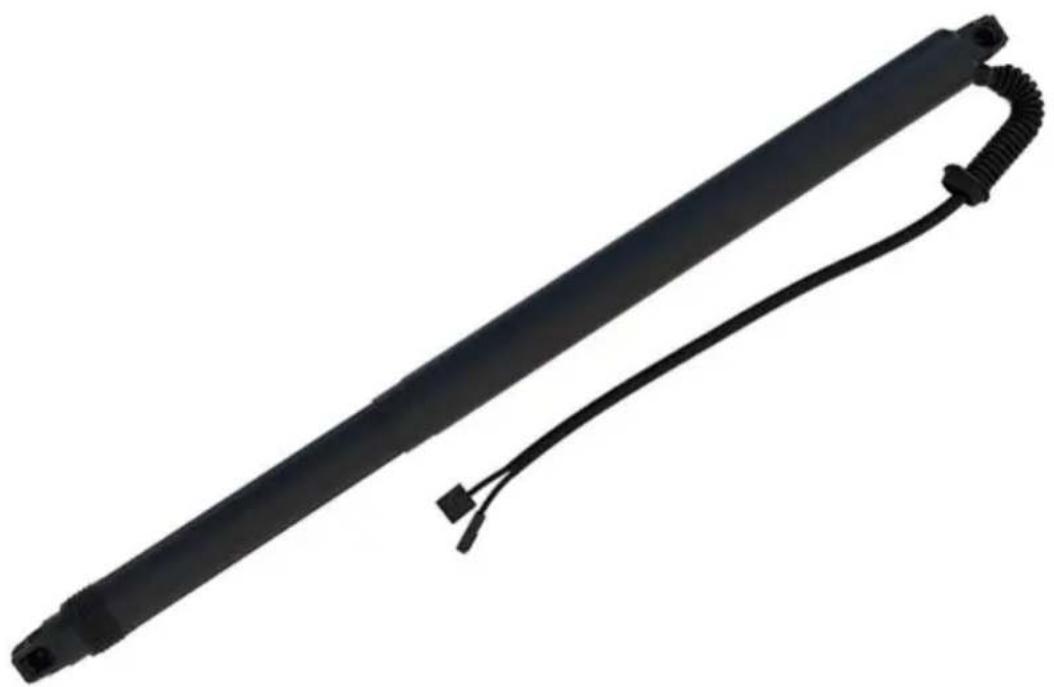

ELEKTRISCHE HECKKLAPPENLIFT

MODELL: D1206/D3304/D3305/D4806/D2002/YQ53203/D1304/D5102/D5801/D5104

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

ELEKTRISCHE HECKKLAPPENLIFT

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

1. Einführung in das Funktionsprinzip und die Struktur des Produkts

Funktionsprinzip: Die

elektrische Heckklappe ist ein elektrisches Antriebsgerät, das die Drehbewegung des Motors in die lineare Hin- und Herbewegung der Schubstange umwandelt. Der Federbeinmotor wird vom Steuergerät der Heckklappe gesteuert, um das Auf- und Abfahren und Einfahren des elektrischen Federbeins zu erreichen und so die Hebe- und Senkbewegung der Heckklappe abzuschließen.

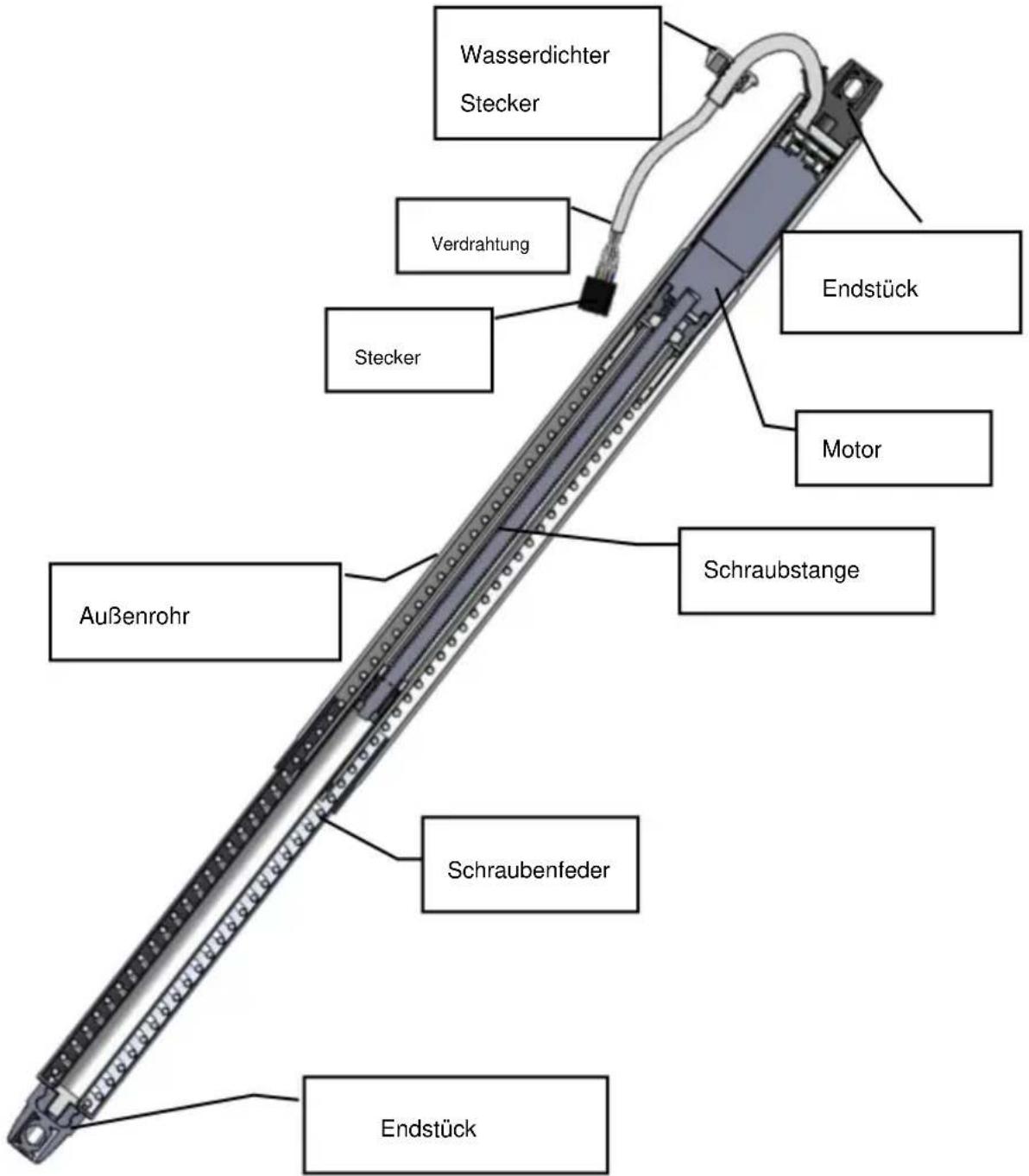

2. Innerer Aufbau und Aussehen:

Nennspannung: DC12V

Betriebsspannung: DC9V-DC16V

Arbeitsstrom: ≤8A

Blockierstrom: ≤25A

Öffnungszeiten: 5-8 Sekunden, Schließzeiten: 17–20 Sekunden

Betriebstemperatur: -30 °C bis +80 °C

3. Schritte zur Installation der elektrischen Heckklappe (Porsche Panamera als Beispiel)

3.1 Entfernen Sie die Innenverkleidung der Heckklappe des Fahrzeugs.

3.2 Trennen Sie anschließend den Stecker der elektrischen Heckklappe vom Anschlusspunkt des Fahrzeugs.

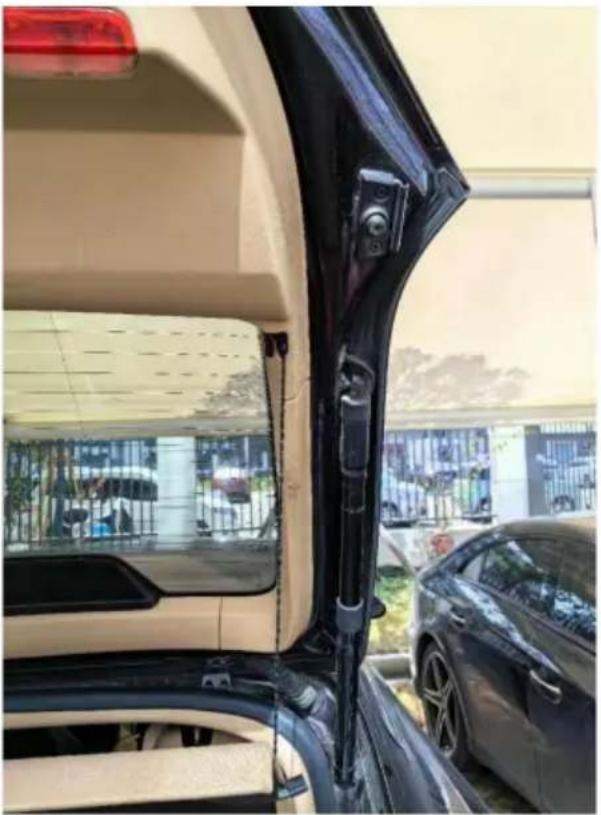

3.3 Entfernen Sie mit einem Schlitzschraubendreher die Clips von der alten Heckklappe und montieren Sie dann die neue. Gleiche Methode für beide Seiten.

3.4 Nach dem Einbau der neuen Heckklappe montieren Sie die Originalblende wieder.

3.5 Verwenden Sie Diagnosetools, um eine Verbindung zum Auto herzustellen und Fehlercodes zu löschen, die durch den Austausch der elektrischen Heckklappe verursacht wurden.

3.6 Nach dem Löschen der Fehlercodes können Sie die elektrische Heckklappenschließung mit folgenden Methoden aktivieren: 3.6.1 Drücken Sie direkt die Taste zum Schließen der Heckklappe. 3.6.2 Schließen Sie die Heckklappe manuell und drücken Sie dann die Taste zum Öffnen der Heckklappe.

3.6.3 Setzen Sie das Steuermodul mithilfe von Diagnosetools wie Autel oder Launch zurück und drücken Sie dann die Taste zum Schließen der Heckklappe.

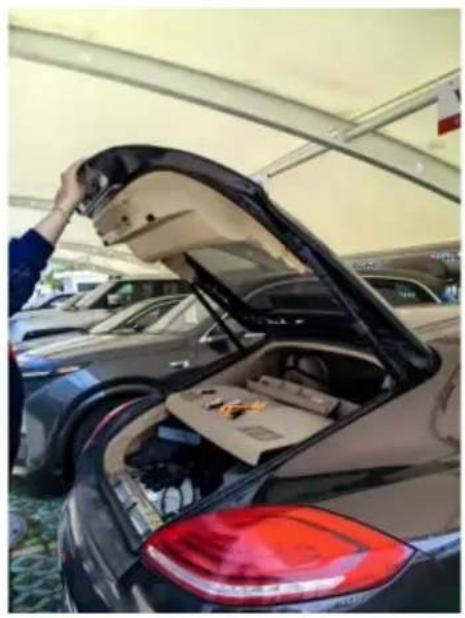

3.7 Die Heckklappe manuell schließen, indem man sie mit beiden Händen festhält und langsam absenkt, bis das Schloss in den Riegel einrastet.

Beispiel für einen manuellen Schließvorgang

3.8 Fehlerbehebung: Wenn der Fehlercodestatus inaktiv oder intermittierend ist, kann dies mithilfe des Diagnosetools gelöscht werden.

Ein dauerhafter Fehlercode weist auf einen elektrischen Fehler in der Heckklappe hin; ein Austausch der Heckklappe ist erforderlich.

4. Vorsichtsmaßnahmen beim Einbau der elektrischen Heckklappenstrebe

Um die Sicherheit und das einwandfreie Funktionieren unserer Produkte zu gewährleisten, sollte die Installation von qualifiziertem Fachpersonal durchgeführt werden. Zerlegen Sie das Produkt nicht und vermeiden Sie gewaltsames Drücken oder Ziehen der Heckklappe, um Fahrzeugschäden oder Sicherheitsvorfälle zu vermeiden. Überprüfen Sie vor der Installation des Produkts die Funktionen der Anzeige im Armaturenbrett, stellen Sie sicher, dass die Bedienung der Tasten normal ist, und überprüfen Sie, ob das Innere und die Außenflächen. Melden Sie etwaige Probleme sofort dem Kunden. Überprüfen Sie, ob die elektrische Heckklappenstrebe ordnungsgemäß funktioniert und ob die Kontrollleuchte ordnungsgemäß funktioniert. Schalten Sie den Motor ab und legen Sie die erforderlichen Werkzeuge bereit. Für Installateure: Entfernen Sie alle Metallgegenstände und andere harte Materialien aus dem Fahrzeug, um Beschädigungen oder Kratzer während der Installation zu vermeiden. Entfernen und lagern Sie Autoteile vorsichtig, um Kratzer auf dem Armaturenbrett zu vermeiden. Reinigen Sie alle Kabelfragmente umgehend und stellen Sie sicher, dass die Anschlüsse gut isoliert sind, um Kurzschlüsse zu vermeiden. Verlegen Sie die Verkabelung gemäß der originalen Fahrzeugverlegung. Sichern Sie jeden Kabelbaum, um Störungen mit beweglichen Teilen wie Lenksäule, Gas- und Bremspedalen zu vermeiden.

Schließen Sie jeden Kabelbaum gemäß dem originalen Verdrahtungsschema des Herstellers an und achten Sie dabei auf das Erdungskabel.

Ersetzen Sie keine Kabel oder Komponenten, während das System

eingeschaltet ist. Schließen Sie nach der Installation die Heckklappe manuell, damit das System

initialisiert werden kann. Stellen Sie sicher, dass die Heckklappe während des Installationsvorgangs gesichert ist, damit sie nicht

herunterstürzen und Verletzungen verursachen kann.
