D3304 - Elektrischer Heckklappenöffner Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Elektrischer Heckklappenöffner
Marke	Vevor
Modell	D3304
Nennspannung	12 V DC
Betriebsspannung	9 – 16 V DC
Betriebsstrom	≤ 8 A
Blockierstrom	≤ 25 A
Öffnungs-/Schließzeit	17 – 20 Sekunden
Betriebstemperatur	-30 °C bis +80 °C
Funktionsprinzip	Elektromotor, der eine Drehbewegung in eine lineare Hin- und Herbewegung der Schubstange umwandelt
Materialien	Stahl, Kunststoff, elektronische Komponenten
Hauptfunktionen	Elektrisches Öffnen und Schließen der Heckklappe, Steuerung über Taster oder Diagnosegerät
Wartung und Reinigung	Reinigen Sie die Steckverbinder, sorgen Sie für gute Isolierung, vermeiden Sie Kurzschlüsse
Sicherheit	Installation durch qualifiziertes Fachpersonal, vor dem Eingriff die Stromversorgung trennen, die Heckklappe während der Installation sichern
Ersatzteile und Reparierbarkeit	Bei permanentem Fehlercode den gesamten elektrischen Antrieb ersetzen
Allgemeine Informationen	Kompatible Modelle: D1206, D3304, D3305, D4806, D2002, YQ53203, D1304, D5102, D5801, D5104

Häufig gestellte Fragen - D3304 Vevor

Welche Modelle sind mit diesem elektrischen Antrieb kompatibel?

Kompatible Modelle sind: D1206, D3304, D3305, D4806, D2002, YQ53203, D1304, D5102, D5801 und D5104.

Wie hoch ist die Betriebsspannung des D3304?

Die Betriebsspannung beträgt 9 bis 16 V DC, bei einer Nennspannung von 12 V DC.

Wie installiere ich die elektrische Heckklappe von Vevor?

Entfernen Sie die Innenverkleidung der Heckklappe, trennen Sie den alten Antrieb ab, entfernen Sie die Clips, installieren Sie den neuen Antrieb, setzen Sie die Verkleidung wieder ein und löschen Sie dann mit einem Diagnosegerät die Fehlercodes.

Wie lösche ich die Fehlercodes nach der Installation?

Verwenden Sie ein Diagnosegerät wie Autel oder Launch, um das Fahrzeug zu verbinden und die Fehlercodes zu löschen. Wenn der Code permanent ist, muss der Antrieb ersetzt werden.

Was tun, wenn sich die Heckklappe nicht elektrisch öffnen lässt?

Überprüfen Sie zuerst die elektrischen Anschlüsse und Sicherungen. Wenn das Problem weiterhin besteht, verwenden Sie ein Diagnosegerät, um die Fehlercodes zu identifizieren. Ein permanenter Code weist auf einen elektrischen Defekt hin, der einen Austausch erfordert.

Kann die Heckklappe manuell geschlossen werden?

Ja, Sie können die Heckklappe manuell schließen, indem Sie sie mit beiden Händen halten und langsam absenken, bis das Schloss einrastet.

Welche Sicherheitsvorkehrungen sind zu treffen?

Die Installation muss von qualifiziertem Fachpersonal durchgeführt werden. Schalten Sie den Motor aus, entfernen Sie Metallgegenstände, verlegen Sie die Verkabelung fern von beweglichen Teilen und sichern Sie die Heckklappe, um ein Herunterfallen zu verhindern.

Wie setze ich das Steuermodul zurück?

Verwenden Sie ein kompatibles Diagnosegerät (Autel, Launch), um das ECU-Steuermodul der Heckklappe zurückzusetzen.

Wo erhalte ich technische Unterstützung oder Garantie?

Besuchen Sie die Website www.vevor.com/support für technische Unterstützung und das elektronische Garantiezertifikat.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen einen Schlitzschraubendreher, Diagnosegeräte (Autel oder Launch) und gegebenenfalls Schraubenschlüssel zum Entfernen der Verkleidungen.

BEDIENUNGSANLEITUNG D3304 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

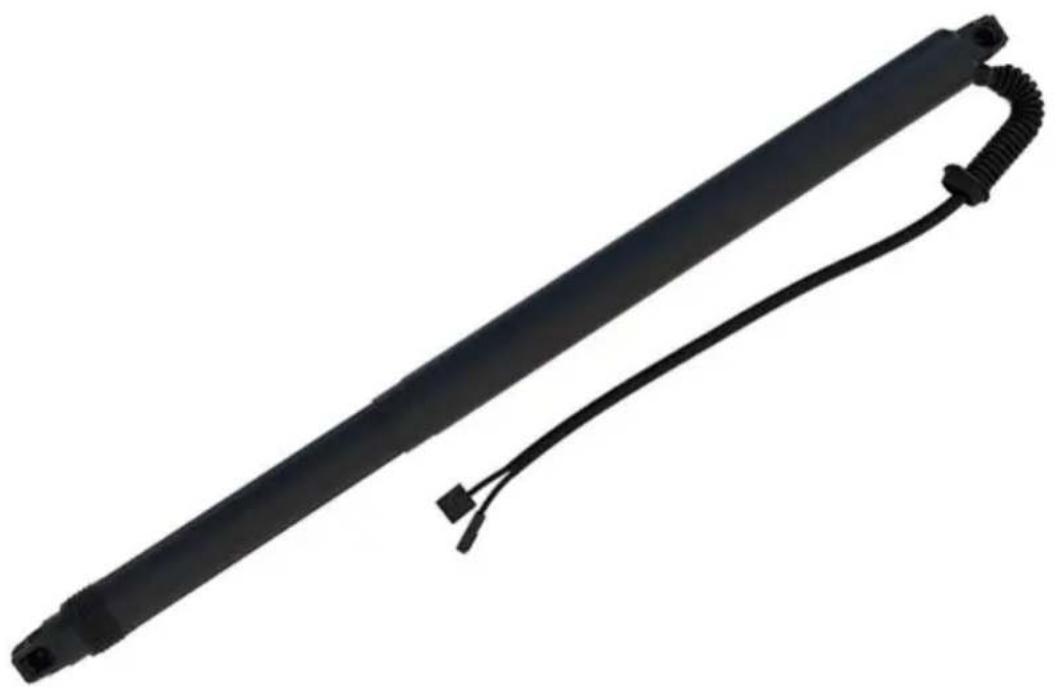

ELEKTRISCHE HECKKLAPPENLIFT

MODELL: D1206/D3304/D3305/D4806/D2002/YQ53203/D1304/D5102/D5801/D5104

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

ELEKTRISCHE HECKKLAPPENLIFT

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

1. Einführung in das Funktionsprinzip und die Struktur des Produ

Funktionsprinzip: Die

elektrische Heckklappe ist ein elektrisches Antriebsgerät, das die Drehbewegung des Motors in die lineare Hin- und Herbewegung der Schubstange umwandelt. Der Federbeinmotor wird vom Steuergerät der Heckklappe gesteuert, um das Auf- und Abfahren und Einfahren des elektrischen Federbeins zu erreichen und so die Hebe- und Senkbewegung der Heckklappe abzuschließen.

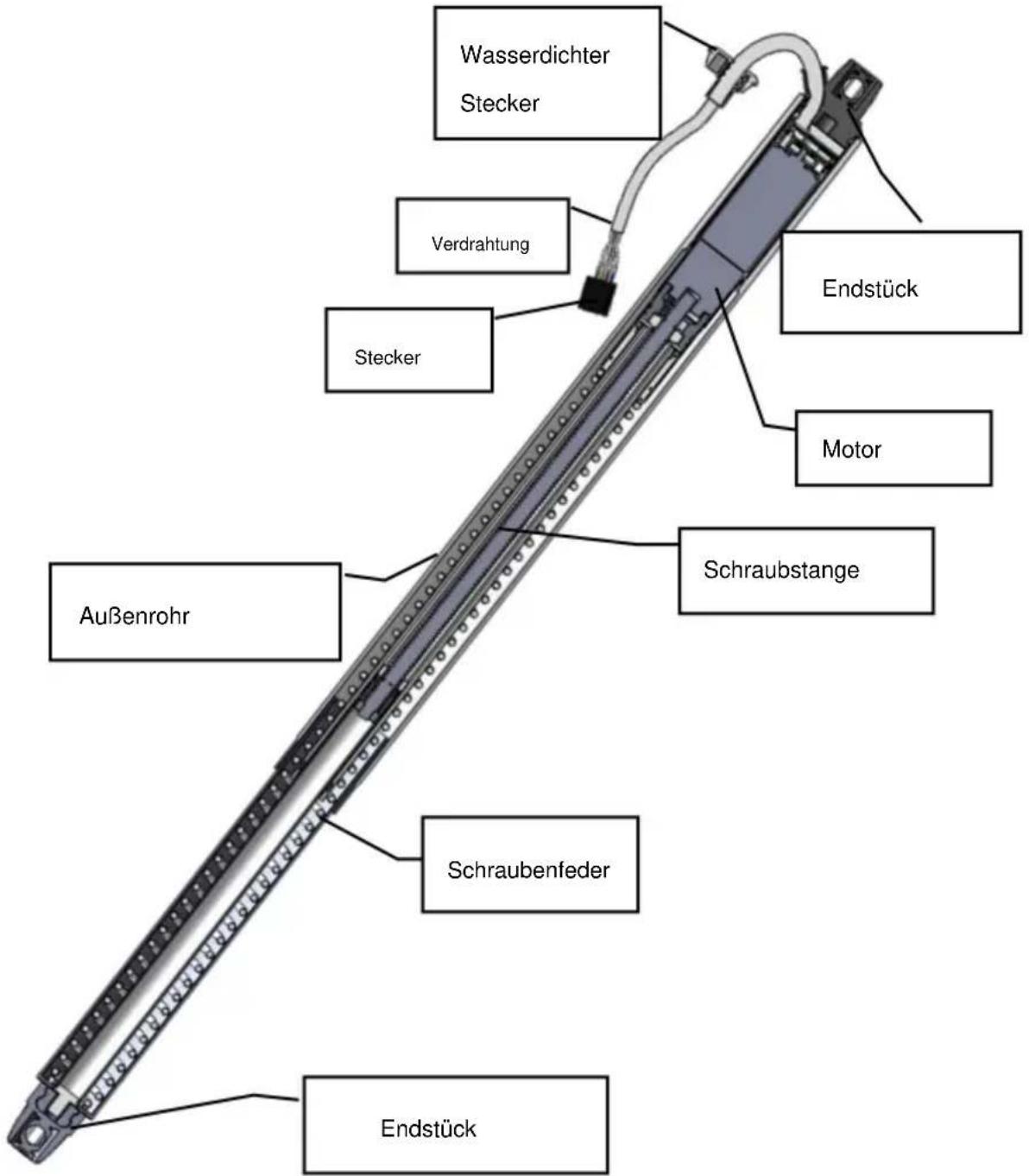

2. Innerer Aufbau und Aussehen:

Nennspannung: DC12V

Betriebsspannung: DC9V-DC16V

Arbeitsstrom: 8A

Blockierstrom: 25A

Öffnungszeiten: 5-8 Uhr Schließzeiten: 17–20 Uhr

Betriebstemperatur: -30 \~+80

3. Schritte zur Installation der elektrischen Heckklappe (Porsche Panamera für Beispiel)

3.1 Entfernen Sie die Innenverkleidung der Heckklappe des Fahrzeugs.

3.2 Trennen Sie anschließend den Stecker der elektrischen Heckklappe vom Anschlusspunkt des Fahrzeugs.

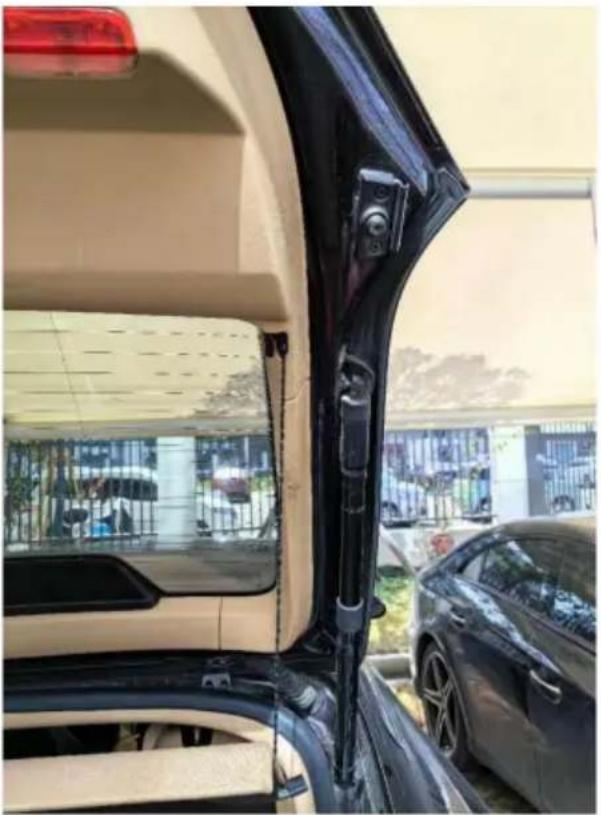

3.3 Entfernen Sie mit einem Schlitzschraubendreher die Clips von der alten Heckklappe und montieren Sie dann die neue. Gleiche Methode für beide Seiten.

3.4 Nach dem Einbau der neuen Heckklappe montieren Sie die Originalblende wieder.

3.5 Verwenden Sie Diagnosetools, um eine Verbindung zum Auto herzustellen und Fehlercodes zu löschen, die durch den Austausch der elektrischen Heckklappe verursacht wurden.

3.6 Nach dem Löschen der Fehlercodes können Sie die elektrische Heckklappenschließung mit folgenden Methoden aktivieren:
3.6.1 Drücken Sie direkt die Taste zum Schließen der Heckklappe.
3.6.2 Schließen Sie die Heckklappe manuell und drücken Sie dann die Taste zum Öffnen der Heckklappe.

3.6.3 Setzen Sie das Steuermodul mithilfe von Diagnosetools wie Autel oder Launch zurück und drücken Sie dann die Taste zum Schließen der Heckklappe.

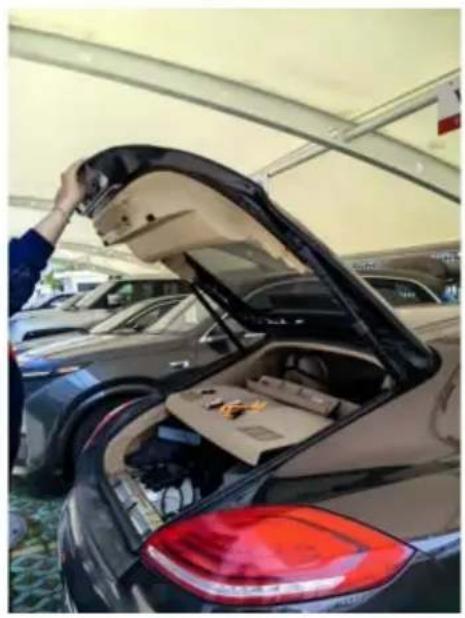

3.7 Die Heckklappe manuell schließen, indem man sie mit beiden Händen festhält und absenk langsam, bis das Schloss in den Riegel einrastet.

Beispiel für einen manuellen Schließvorgang

3.8 Fehlerbehebung: Wenn der Fehlercodestatus inaktiv oder intermittierend ist, kann dies mithilfe des Diagnosetools gelöscht

Ein dauerhafter Fehlercode weist auf einen elektrischen Fehler in der Heckklappe hin; Heckklappe ein Austausch ist erforderlich.

4. Vorsichtsmaßnahmen beim Einbau der elektrischen Heckklappenstrebe

Y Um die Sicherheit und das einwandfreie Funktionieren unserer Produkte zu gewährleisten, sollte die Installation von qualifiziertem Fachpersonal durchgeführt werden. Zerlegen Sie das Produkt nicht und
Vermeiden Sie gewaltsames Drücken oder Ziehen der Heckklappe, um Fahrzeugschäden oder die Sicherheit zu vermeiden Vorfälle;
ÿ Überprüfen Sie vor der Installation des Produkts die Funktionen der Anzeige im Armaturenbrett, stellen Sie sicher Die Bedienung der Tasten ist normal und überprüfen Sie, ob das Innere und die
Außenflächen. Melden Sie etwaige Probleme sofort dem Kunden. ä Überprüfen Sie, ob die elektrische Heckklappenstrebe ordnungsgemäß funktioniert und ob die Kontrollleuchte ordnungsgemäß funktionieren. ä
Schalten Sie den Motor ab und legen Sie die erforderlichen Werkzeuge bereit.
Y Für Installateure: Entfernen Sie alle Metallgegenstände und andere harte Materialien aus dem Fahrzeug, um Beschädigungen oder Kratzer während der Installation zu vermeiden.
ÿ Entfernen und lagern Sie Autoteile vorsichtig, um Kratzer auf dem Armaturenbrett zu vermeiden. Reinigen Entfernen Sie alle Kabelfragmente umgehend und stellen Sie sicher, dass die Anschlüsse gut isoliert sind, um Kurzschlüsse zu vermeiden.ÿ
Verlegen Sie die Verkabelung gemäß der originalen Fahrzeugverlegung. Sichern Sie jedes Kabel Kabelbaum, um Störungen mit beweglichen Teilen wie Lenksäule, Gas- und Bremspedalen zu vermeiden

ÿ Schließen Sie jeden Kabelbaum gemäß dem originalen Verdrahtungsschema des Herstellers an und achten Sie dabei auf das Erdungskabel. ÿ

Ersetzen Sie keine Kabel oder Komponenten, während das System

eingeschaltet ist. ä Schließen Sie nach der Installation die Heckklappe manuell, damit das System

initialisiert werden kann. ä Stellen Sie sicher, dass die Heckklappe während des Installationsvorgangs gesichert ist, dar

stürzen und Verletzungen verursachen.
