D5102 - Elektrischer Heckklappenöffner Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Elektrischer Heckklappenöffner
Modell	D5102
Marke	Vevor
Nennspannung	12 V Gleichstrom
Betriebsspannung	9-16 V Gleichstrom
Betriebsstrom	≤ 8 A
Stillstandsstrom	≤ 25 A
Öffnungszeit	17-20 s
Schließzeit	17-20 s
Betriebstemperatur	-30 °C bis +80 °C
Hauptfunktionen	Motorisierte Öffnung und Schließung der Heckklappe
Installation	Professionelle Installation empfohlen
Kompatibilität	Fahrzeuge mit Heckklappe (z.B. Porsche Panamera)
Steuerung	Schließknopf, manuelle Steuerung
Sicherheit	Nicht zerlegen, vermeiden Sie Gewaltanwendung an der Heckklappe
Wartung und Reinigung	Halten Sie die Anschlüsse sauber und trocken
Ersatzteile und Reparatur	Austausch des elektrischen Antriebs bei dauerhaftem Defekt
Allgemeine Informationen	Mehrsprachige Anleitung verfügbar

Häufig gestellte Fragen - D5102 Vevor

Was sind die Installationsschritte für den elektrischen Heckklappenöffner Vevor D5102?

Entfernen Sie die Innenverkleidung der Heckklappe, trennen Sie die alte Verbindung, entfernen Sie die Clips des alten Antriebs und installieren Sie den neuen. Schließen Sie wieder an und montieren Sie die Verkleidung. Verwenden Sie ein Diagnosegerät, um die Fehlercodes zu löschen.

Wie setze ich das Steuermodul der Heckklappe zurück?

Verwenden Sie ein kompatibles Diagnosegerät (z.B. Autel oder Launch), um das Steuermodul zurückzusetzen, und drücken Sie dann den Schließknopf der Heckklappe.

Was tun, wenn ein permanenter Fehlercode angezeigt wird?

Ein permanenter Fehlercode weist auf einen elektrischen Defekt im Antrieb hin. Der Antrieb muss ersetzt werden.

Welche Fahrzeuge sind mit dem Modell D5102 kompatibel?

Der D5102 ist universell ausgelegt, aber die Installation kann Anpassungen erfordern. Das Handbuch nimmt als Beispiel einen Porsche Panamera.

Wie schließe ich die elektrische Heckklappe manuell?

Halten Sie die Heckklappe mit beiden Händen und senken Sie sie langsam ab, bis das Schloss einrastet.

Wie hoch ist die Betriebsspannung des Systems?

Die Nennspannung beträgt 12 V Gleichstrom, mit einem Betriebsbereich von 9 bis 16 V Gleichstrom.

Welche Vorsichtsmaßnahmen sind bei der Installation zu beachten?

Die Installation sollte von einem Fachmann durchgeführt werden. Entfernen Sie alle Metallgegenstände aus dem Fahrzeug, trennen Sie die Batterie vor jeder Verbindung und führen Sie die Kabel fern von beweglichen Teilen.

Wie aktiviere ich den elektrischen Schließvorgang nach der Installation?

Nach dem Löschen der Fehlercodes drücken Sie den Schließknopf der Heckklappe, schließen Sie manuell und drücken Sie dann den Öffnungsknopf, oder setzen Sie das Modul über ein Diagnosegerät zurück.

Funktioniert die elektrische Heckklappe bei kaltem Wetter?

Ja, der Betriebstemperaturbereich liegt bei -30 °C bis +80 °C.

Wo erhalte ich technische Unterstützung oder Garantie?

Technische Unterstützung und das elektronische Garantiezertifikat sind auf der Website www.vevor.com/support verfügbar.

BEDIENUNGSANLEITUNG D5102 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

ELEKTRISCHE HECKKLAPPENLIFT

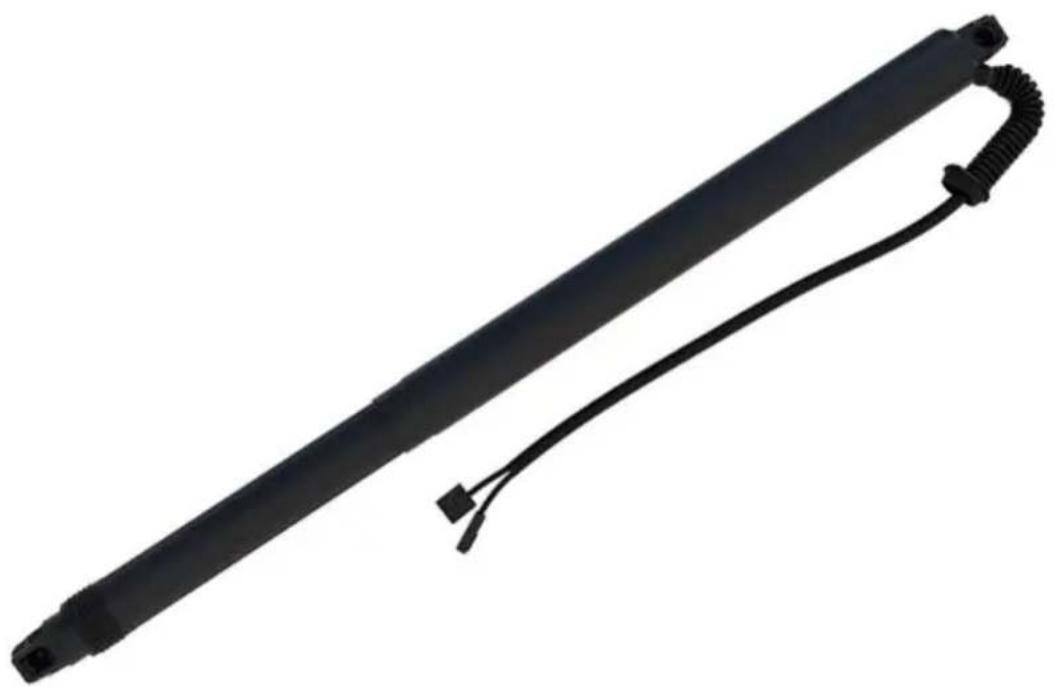

MODELL: D1206/D3304/D3305/D4806/D2002/YQ53203/D1304/D5102/D5801/D5104

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

ELEKTRISCHE HECKKLAPPENLIFT

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

1. Einführung in das Funktionsprinzip und die Struktur des Produkts

Funktionsprinzip: Die

elektrische Heckklappe ist ein elektrisches Antriebsgerät, das die Drehbewegung des Motors in die lineare Hin- und Herbewegung der Schubstange umwandelt. Der Federbeinmotor wird vom Steuergerät der Heckklappe gesteuert, um das Auf- und Abfahren und Einfahren des elektrischen Federbeins zu erreichen und so die Hebe- und Senkbewegung der Heckklappe abzuschließen.

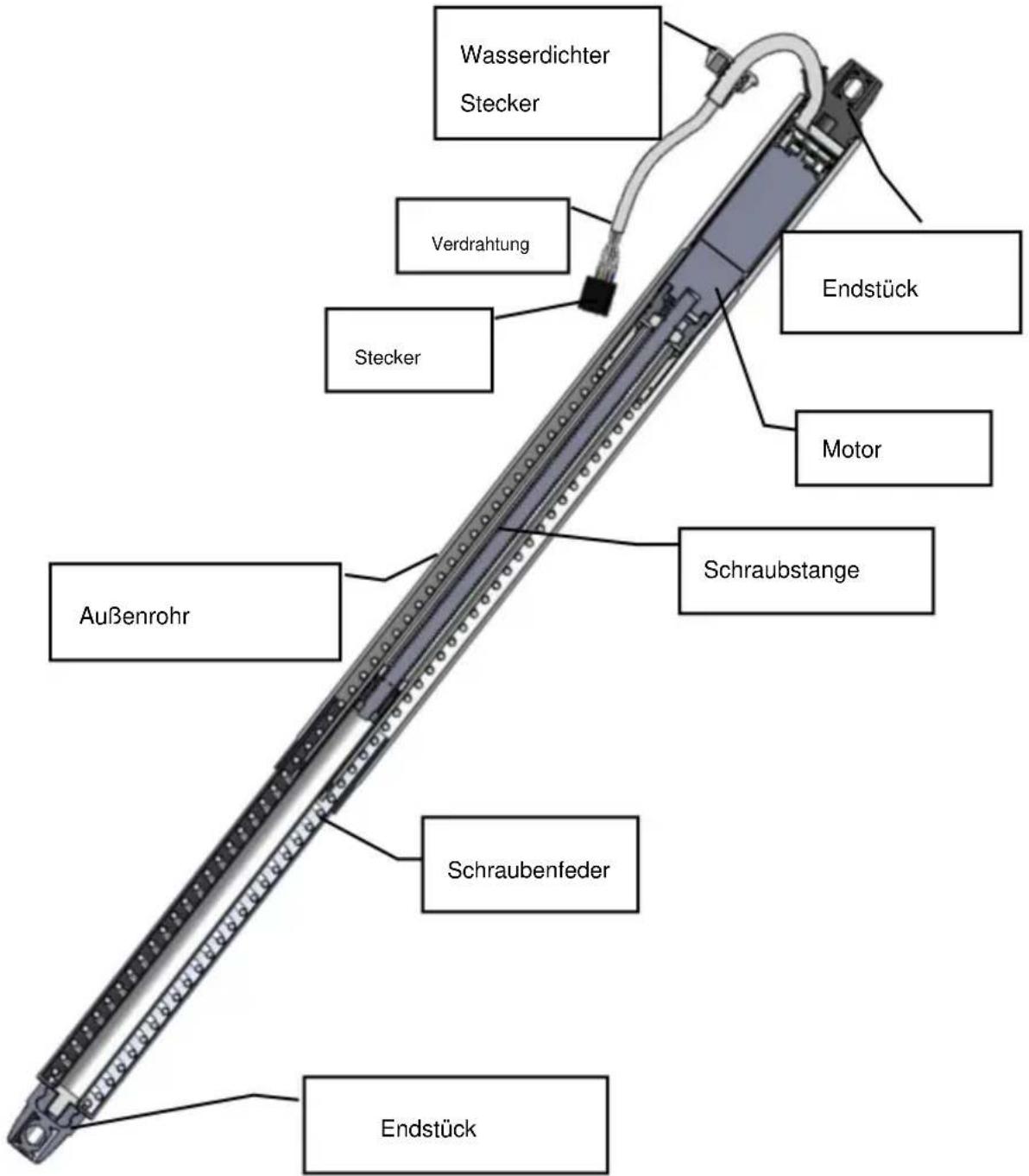

2. Innerer Aufbau und Aussehen:

Nennspannung: DC12V

Betriebsspannung: DC9V-DC16V

Arbeitsstrom: ≤8A

Blockierstrom: ≤25A

Öffnungszeiten: 5-8 Sekunden, Schließzeiten: 17–20 Sekunden

Betriebstemperatur: -30 °C bis +80 °C

3. Schritte zur Installation der elektrischen Heckklappe (Porsche Panamera als Beispiel)

3.1 Entfernen Sie die Innenverkleidung der Heckklappe des Fahrzeugs.

3.2 Trennen Sie anschließend den Stecker der elektrischen Heckklappe vom Anschlusspunkt des Fahrzeugs.

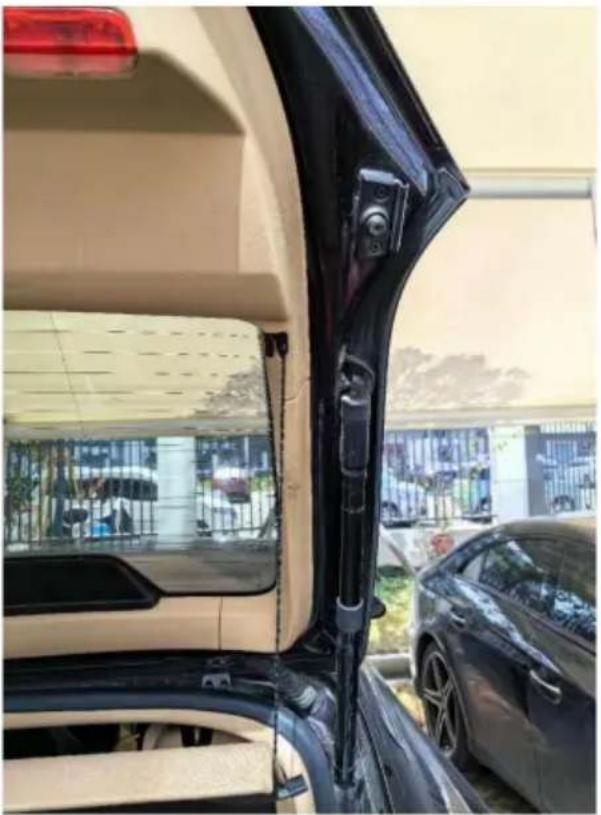

3.3 Entfernen Sie mit einem Schlitzschraubendreher die Clips von der alten Heckklappe und montieren Sie dann die neue. Gleiche Methode für beide Seiten.

3.4 Nach dem Einbau der neuen Heckklappe montieren Sie die Originalblende wieder.

3.5 Verwenden Sie Diagnosetools, um eine Verbindung zum Auto herzustellen und Fehlercodes zu löschen, die durch den Austausch der elektrischen Heckklappe verursacht wurden.

3.6 Nach dem Löschen der Fehlercodes können Sie die elektrische Heckklappenschließung mit folgenden Methoden aktivieren: 3.6.1 Drücken Sie direkt die Taste zum Schließen der Heckklappe. 3.6.2 Schließen Sie die Heckklappe manuell und drücken Sie dann die Taste zum Öffnen der Heckklappe.

3.6.3 Setzen Sie das Steuermodul mithilfe von Diagnosetools wie Autel oder Launch zurück und drücken Sie dann die Taste zum Schließen der Heckklappe.

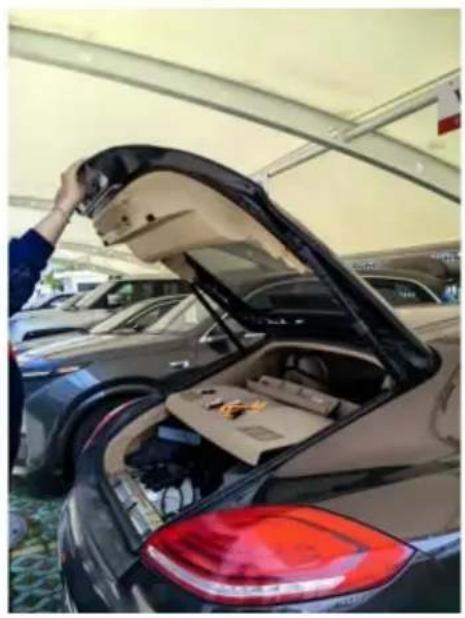

3.7 Die Heckklappe manuell schließen, indem man sie mit beiden Händen festhält und langsam absenkt, bis das Schloss in den Riegel einrastet.

Beispiel für einen manuellen Schließvorgang

3.8 Fehlerbehebung: Wenn der Fehlercodestatus inaktiv oder intermittierend ist, kann dies mithilfe des Diagnosetools gelöscht werden.

Ein dauerhafter Fehlercode weist auf einen elektrischen Fehler in der Heckklappe hin; ein Austausch der Heckklappe ist erforderlich.

4. Vorsichtsmaßnahmen beim Einbau der elektrischen Heckklappenstrebe

Um die Sicherheit und das einwandfreie Funktionieren unserer Produkte zu gewährleisten, sollte die Installation von qualifiziertem Fachpersonal durchgeführt werden. Zerlegen Sie das Produkt nicht und vermeiden Sie gewaltsames Drücken oder Ziehen der Heckklappe, um Fahrzeugschäden oder Sicherheitsvorfälle zu vermeiden. Überprüfen Sie vor der Installation des Produkts die Funktionen der Anzeige im Armaturenbrett, stellen Sie sicher, dass die Bedienung der Tasten normal ist, und überprüfen Sie, ob das Innere und die Außenflächen. Melden Sie etwaige Probleme sofort dem Kunden. Überprüfen Sie, ob die elektrische Heckklappenstrebe ordnungsgemäß funktioniert und ob die Kontrollleuchte ordnungsgemäß funktioniert. Schalten Sie den Motor ab und legen Sie die erforderlichen Werkzeuge bereit. Für Installateure: Entfernen Sie alle Metallgegenstände und andere harte Materialien aus dem Fahrzeug, um Beschädigungen oder Kratzer während der Installation zu vermeiden. Entfernen und lagern Sie Autoteile vorsichtig, um Kratzer auf dem Armaturenbrett zu vermeiden. Reinigen Sie alle Kabelfragmente umgehend und stellen Sie sicher, dass die Anschlüsse gut isoliert sind, um Kurzschlüsse zu vermeiden. Verlegen Sie die Verkabelung gemäß der originalen Fahrzeugverlegung. Sichern Sie jeden Kabelbaum, um Störungen mit beweglichen Teilen wie Lenksäule, Gas- und Bremspedalen zu vermeiden.

Schließen Sie jeden Kabelbaum gemäß dem originalen Verdrahtungsschema des Herstellers an und achten Sie dabei auf das Erdungskabel.

Ersetzen Sie keine Kabel oder Komponenten, während das System

eingeschaltet ist. Schließen Sie nach der Installation die Heckklappe manuell, damit das System

initialisiert werden kann. Stellen Sie sicher, dass die Heckklappe während des Installationsvorgangs gesichert ist, damit sie nicht

herunterstürzen und Verletzungen verursachen kann.
