D5102 - Ouvre-porte électrique de hayon arrière Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ouvre-porte électrique de hayon arrière
Modèle	D5102
Marque	Vevor
Tension nominale	12 V CC
Tension de fonctionnement	9-16 V CC
Courant de fonctionnement	≤ 8 A
Courant de décrochage	≤ 25 A
Temps d'ouverture	17-20 s
Temps de fermeture	17-20 s
Température de fonctionnement	-30 °C à +80 °C
Fonctions principales	Ouverture et fermeture motorisées du hayon
Installation	Professionnelle recommandée
Compatibilité	Véhicules avec hayon arrière (ex. Porsche Panamera)
Commande	Bouton de fermeture, commande manuelle
Sécurité	Ne pas démonter, éviter de forcer le hayon
Entretien et nettoyage	Garder les connecteurs propres et secs
Pièces détachées et réparabilité	Remplacement du vérin électrique si défaut permanent
Informations générales	Notice en plusieurs langues disponible

FOIRE AUX QUESTIONS - D5102 Vevor

Quelles sont les étapes d'installation du hayon électrique Vevor D5102 ?

Retirez le panneau intérieur du hayon, débranchez l'ancienne connexion, retirez les clips de l'ancien vérin et installez le nouveau. Rebranchez et réinstallez le panneau. Utilisez un outil de diagnostic pour effacer les codes d'erreur.

Comment réinitialiser le module de commande du hayon ?

Utilisez un outil de diagnostic compatible (ex. Autel ou Launch) pour réinitialiser le module de commande, puis appuyez sur le bouton de fermeture du hayon.

Que faire si un code d'erreur permanent apparaît ?

Un code d'erreur permanent indique un défaut électrique dans le vérin. Le vérin doit être remplacé.

Quels véhicules sont compatibles avec le modèle D5102 ?

Le D5102 est conçu pour être universel, mais l'installation peut nécessiter des adaptations. Le manuel prend l'exemple d'une Porsche Panamera.

Comment fermer manuellement le hayon électrique ?

Tenez le hayon à deux mains et abaissez-le lentement jusqu'à ce que la serrure s'enclenche.

Quelle est la tension de fonctionnement du système ?

La tension nominale est de 12 V CC, avec une plage de fonctionnement de 9 à 16 V CC.

Quels sont les précautions à prendre lors de l'installation ?

L'installation doit être effectuée par un professionnel. Retirez tout objet métallique du véhicule, débranchez la batterie avant toute connexion, et acheminez les câbles loin des pièces mobiles.

Comment activer la fermeture électrique après installation ?

Après avoir effacé les codes d'erreur, appuyez sur le bouton de fermeture du hayon, fermez manuellement puis appuyez sur le bouton d'ouverture, ou réinitialisez le module via outil diagnostic.

Le hayon électrique fonctionne-t-il par temps froid ?

Oui, la plage de température de fonctionnement est de -30 °C à +80 °C.

Où puis-je obtenir de l'aide technique ou la garantie ?

L'assistance technique et le certificat de garantie électronique sont disponibles sur le site www.vevor.com/support.

MODE D'EMPLOI D5102 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

ÉLÉVATEUR DE HAYON ARRIÈRE ÉLECTRIQUE

MODÈLE : D1206/D3304/D3305/D4806/D2002/YQ53203/D1304/D5102/D58

01/D5104

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

ÉLÉVATEUR DE HAYON ARRIÈRE ÉLECTRIQUE

MODÈLE : D1206/ D3304/ D3305/ D4806/ D2002/ YQ53203/ D1304/ D5102/D5801/D5104

Vous avez des questions sur nos produits ? Vous avez besoin d'une assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.

1. Présentation du principe de fonctionnement et de la structure du produit :

Principe de fonctionnement :

Le hayon électrique est un dispositif d'entraînement électrique qui convertit le mouvement de rotation du moteur en mouvement alternatif linéaire de la tige de poussée. Le moteur de la jambe de force est contrôlé par le module de commande ECU du hayon pour réaliser

l'extension et la rétraction de haut en bas de la jambe de force électrique, complétant ainsi l'action de levage et d'abaissement du hayon

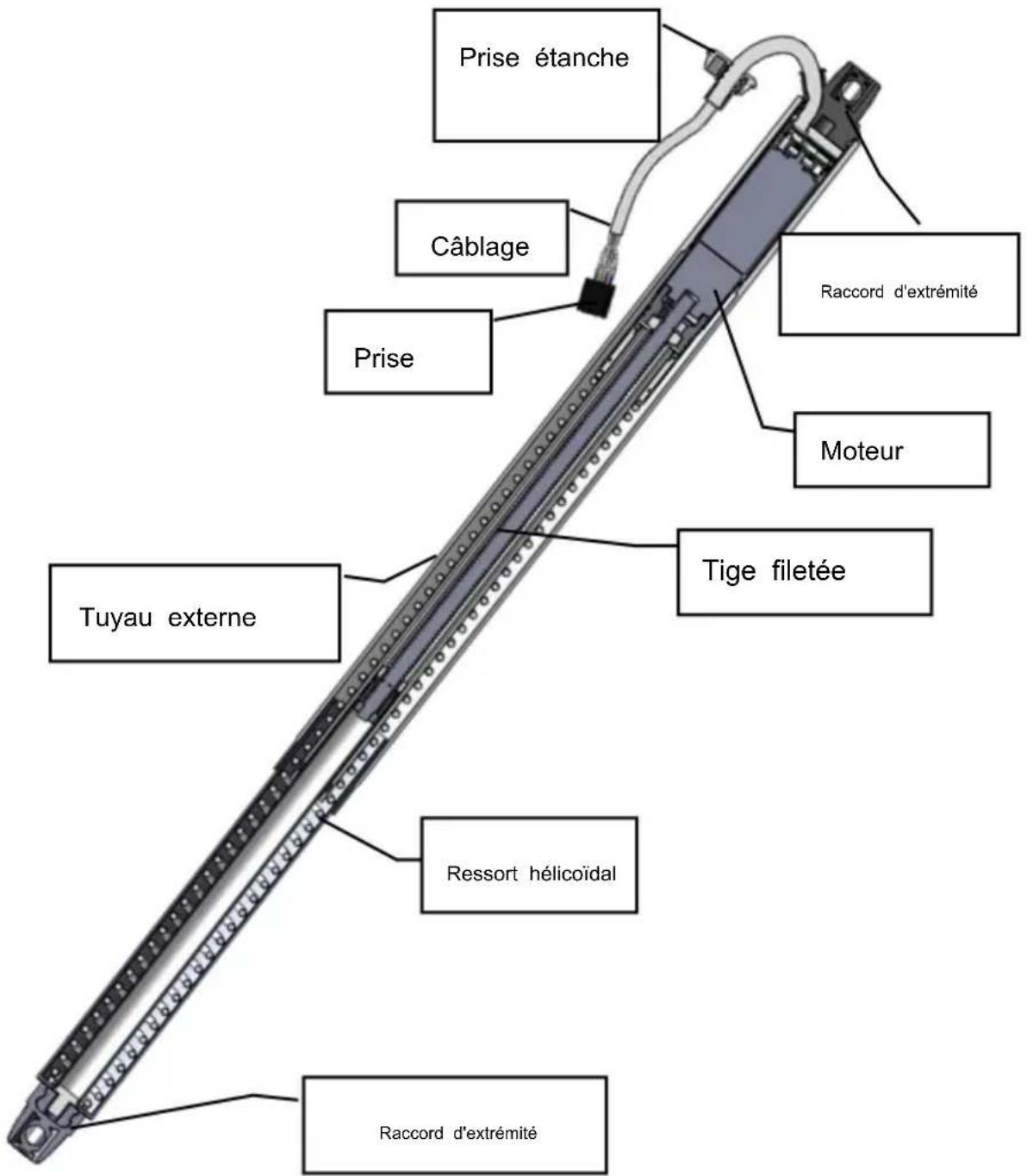

2. Structure interne et apparence :

Tension nominale : DC12V

Tension de fonctionnement : DC9V-DC16V

Courant de fonctionnement : ≤ 8 A

Courant de décrochage : ≤ 25 A

Horaires d'ouverture : 17h-20h Horaires de fermeture : 17h-20h

Température de fonctionnement : -30 \~+80

3. Étapes d'installation du hayon électrique (Porsche Panamera pour exemple)

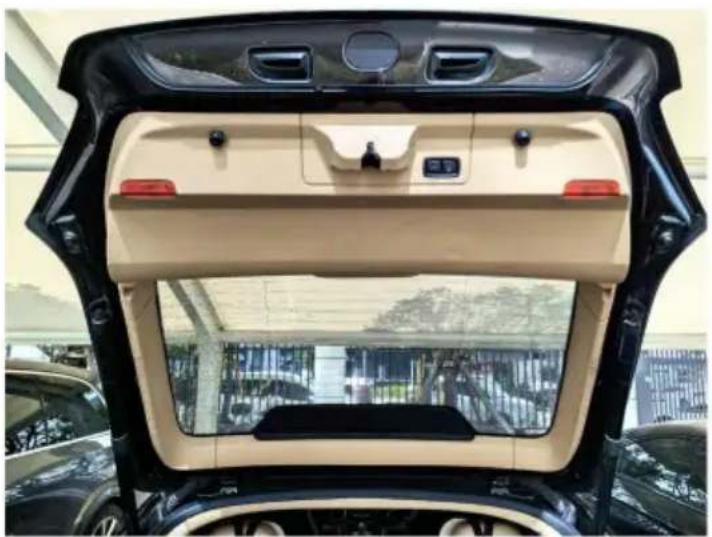

3.1 Retirez le panneau intérieur du hayon du véhicule.

3.2 Débranchez ensuite la prise du hayon électrique du point de connexion du véhicule.

3.3 À l'aide d'un tournevis à tête plate, retirez les clips de l'ancien hayon, puis installez le nouveau. Même méthode pour les deux côtés.

3.4 Après avoir installé le nouveau hayon, réinstallez le panneau d'origine.

3.5 Utilisez des outils de diagnostic pour vous connecter à la voiture et effacer les codes d'erreur causés par le remplacement du hayon électrique.

3.6 Après avoir effacé les codes d'erreur, vous pouvez activer la fermeture électrique du hayon en utilisant les méthodes suivantes : 3.6.1 Appuyez directement sur le bouton de fermeture du hayon. 3.6.2 Fermez manuellement le hayon, puis appuyez sur le bouton d'ouverture du hayon.

3.6.3 Réinitialisez le module de commande à l'aide d'outils de diagnostic comme Autel ou Launch, puis appuyez sur le bouton de fermeture du hayon.

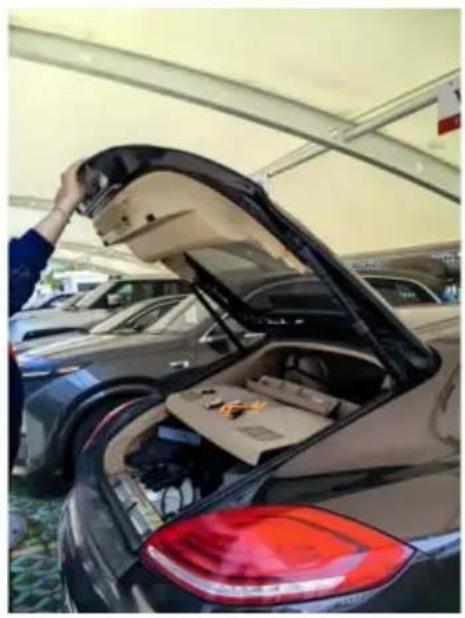

3.7 Fermez manuellement le hayon en le tenant à deux mains et en l'abaissant lentement jusqu'à ce que la serrure s'engage dans le loquet.

Exemple d'opération de fermeture manuelle

3.8 Dépannage : Si le statut du code d'erreur est inactif ou intermittent, il peut être effacé à l'aide de l'outil de diagnostic.

Un code d'erreur permanent indique un défaut électrique dans le hayon ; un remplacement est nécessaire.

4. Précautions à prendre pour l'installation du vérin de hayon électrique

Pour assurer la sécurité et le bon fonctionnement de nos produits, l'installation doit

être effectuée par des professionnels qualifiés. Ne démontez pas le produit et

évitez de pousser ou de tirer avec force sur le hayon pour éviter d'endommager le véhicule ou pour des raisons de sécurité

incidents ;

Avant d'installer le produit, vérifiez les fonctions d'affichage du tableau de bord, assurez-vous

que les opérations des boutons sont normales et inspectez l'intérieur et l'extérieur pour détecter d'éventuelles rayures.

surfaces extérieures. Signalez immédiatement tout problème au client. Vérifiez si le vérin

du hayon électrique fonctionne correctement et si les voyants

fonctionnent correctement.

Éteignez le moteur et préparez les outils nécessaires ;

Pour les installateurs : retirez tous les objets métalliques et autres matériaux durs de l'

véhicule pour éviter tout dommage ou rayure lors de l'installation. Retirez et

rangez soigneusement les pièces de la voiture pour éviter de rayer le tableau de bord. Nettoyez

Retirez rapidement tous les fragments de fil et assurez-vous que les connecteurs sont bien isolés pour

éviter les courts-circuits.

Acheminez le câblage conformément à la disposition d'origine du véhicule. Fixez chaque fil

harnais pour éviter toute interférence avec les pièces mobiles telles que la colonne de direction, l'accélérateur

et les pédales de frein

Connectez chaque faisceau de câbles en suivant le schéma de câblage d'origine, en faisant attention au fil de mise à la terre. Ne remplacez pas les fils ou les composants lorsqu'ils sont sous tension.

Après l'installation, fermez manuellement le hayon pour permettre au système de s'initialiser. Assurez-vous que le hayon est fixé pendant le processus d'installation pour éviter qu'il ne se bloque. tomber et causer des blessures.
