D5102 - Elektrische achterklep opener Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Elektrische achterklepopener
Model	D5102
Merk	Vevor
Nominale spanning	12 V DC
Werkspanning	9-16 V DC
Werkstroom	≤ 8 A
Blokkeerstroom	≤ 25 A
Openingstijd	17-20 s
Sluitingstijd	17-20 s
Bedrijfstemperatuur	-30 °C tot +80 °C
Hoofdfuncties	Gemotoriseerd openen en sluiten van de achterklep
Installatie	Professionele installatie aanbevolen
Compatibiliteit	Voertuigen met achterklep (bijv. Porsche Panamera)
Bediening	Sluitknop, handmatige bediening
Veiligheid	Niet demonteren, vermijd forceren van de achterklep
Onderhoud en reiniging	Houd connectoren schoon en droog
Onderdelen en repareerbaarheid	Vervanging van elektrische cilinder bij permanente fout
Algemene informatie	Handleiding in meerdere talen beschikbaar

Veelgestelde vragen - D5102 Vevor

Wat zijn de installatiestappen voor de elektrische achterklep Vevor D5102?

Verwijder het binnenpaneel van de achterklep, koppel de oude verbinding los, verwijder de clips van de oude cilinder en installeer de nieuwe. Sluit opnieuw aan en installeer het paneel terug. Gebruik een diagnosetool om foutcodes te wissen.

Hoe reset ik de besturingsmodule van de achterklep?

Gebruik een compatibel diagnosetool (bijv. Autel of Launch) om de besturingsmodule te resetten en druk vervolgens op de sluitknop van de achterklep.

Wat te doen als een permanente foutcode verschijnt?

Een permanente foutcode duidt op een elektrisch defect in de cilinder. De cilinder moet worden vervangen.

Welke voertuigen zijn compatibel met model D5102?

De D5102 is ontworpen als universeel, maar installatie kan aanpassingen vereisen. De handleiding gebruikt de Porsche Panamera als voorbeeld.

Hoe sluit ik de elektrische achterklep handmatig?

Houd de achterklep met beide handen vast en laat hem langzaam zakken tot het slot vastklikt.

Wat is de werkspanning van het systeem?

De nominale spanning is 12 V DC, met een werkingsbereik van 9 tot 16 V DC.

Welke voorzorgsmaatregelen moet ik nemen bij installatie?

De installatie moet door een professional worden uitgevoerd. Verwijder alle metalen voorwerpen uit het voertuig, koppel de accu los vóór aansluitingen en leid kabels weg van bewegende delen.

Hoe activeer ik de elektrische sluiting na installatie?

Nadat u de foutcodes hebt gewist, drukt u op de sluitknop van de achterklep, sluit u handmatig en drukt u op de openknop, of reset u de module via diagnosetool.

Werkt de elektrische achterklep bij koud weer?

Ja, het bedrijfstemperatuurbereik is van -30 °C tot +80 °C.

Waar kan ik technische ondersteuning of garantie krijgen?

Technische ondersteuning en het elektronische garantiecertificaat zijn beschikbaar op de website www.vevor.com/support.

GEBRUIKSAANWIJZING D5102 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

1. Inleiding tot het werkingsprincipe en de structuur van het product

Werkingsprincipe: De

Power liftgate is een elektrisch aandrijfapparaat dat de rotatiebeweging van de motor omzet in de lineaire heen en weer gaande beweging van de duwstang. De veerpootmotor wordt aangestuurd door de ECU-controllermodule van de achterklep om de op- en neerwaartse verlenging en intrekking van de elektrische veerpoot te bereiken, waardoor de hef- en neerwaartse actie van de achterklep wordt voltooid.

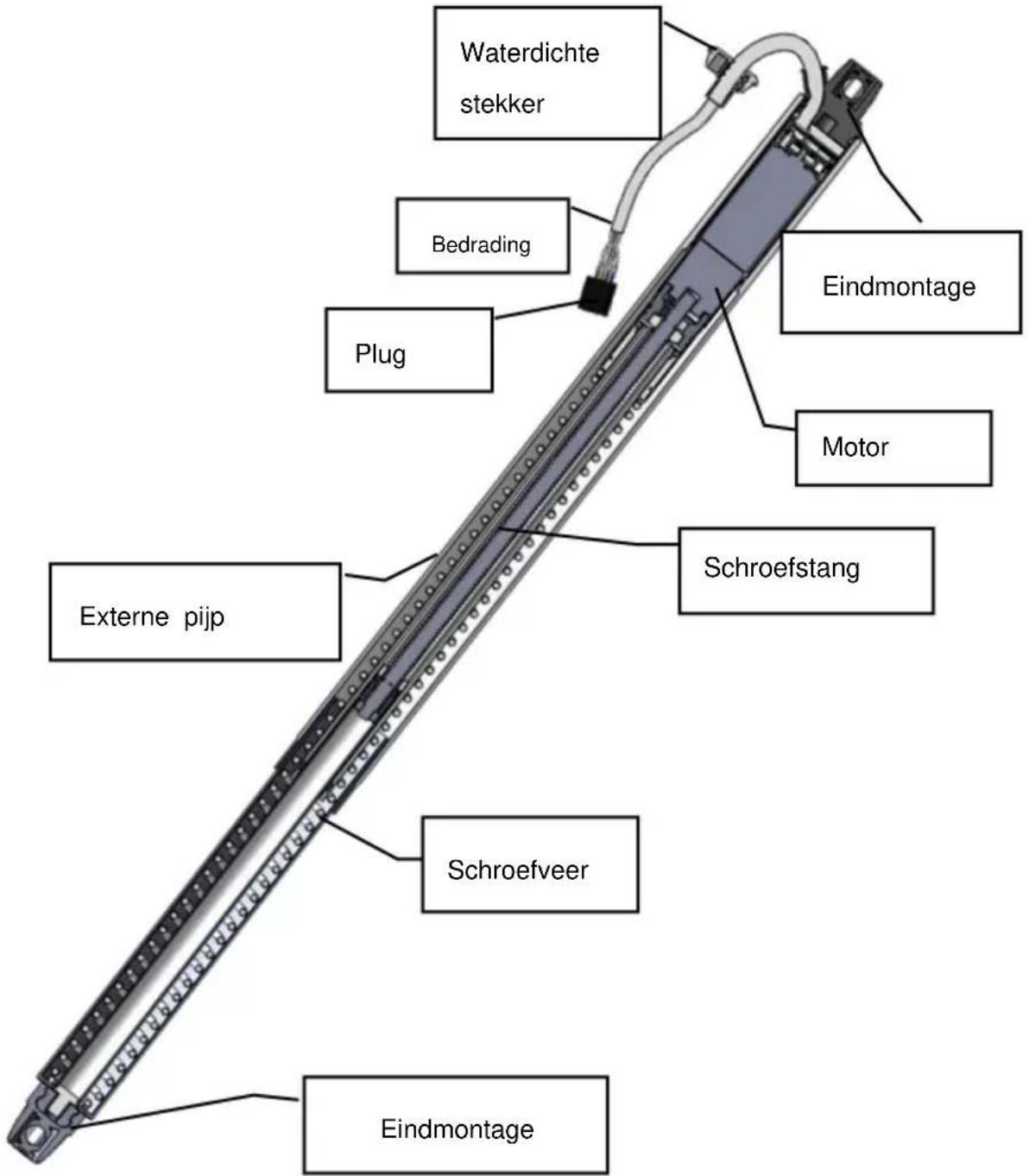

2. Interne structuur en uiterlijk:

Nominale spanning: DC12V

Bedrijfsspanning: DC9V-DC16V

Werkstroom: ≤8A

Blokkeerstroom: ≤25A

Openingstijden: 5-8 seconden

Sluitingstijden: 5s-8s

Bedrijfstemperatuur: -30°C tot +80°C

3. Stappen voor het installeren van de elektrische achterklep (Porsche Panamera als voorbeeld)

3.1 Verwijder het binnenpaneel van de achterklep van het voertuig.

3.2 Koppel vervolgens de stekker van de elektrische achterklep los van het aansluitpunt van het voertuig.

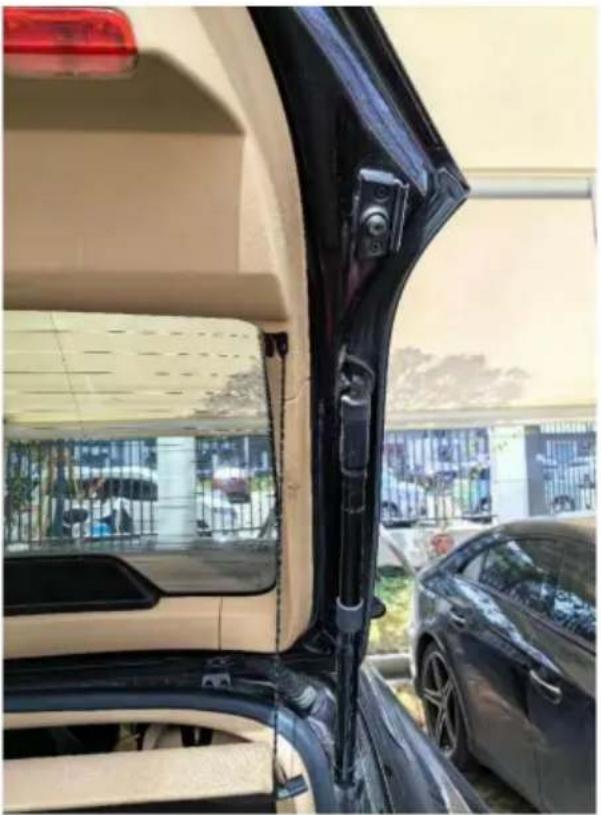

3.3 Gebruik een platte schroevendraaier om de clips van de oude achterklep te verwijderen en monteer vervolgens de nieuwe. Dezelfde methode voor beide kanten.

3.4 Nadat u de nieuwe achterklep hebt gemonteerd, plaatst u het originele paneel terug.

3.5 Gebruik diagnosetools om verbinding te maken met de auto en de foutcodes te wissen die zijn veroorzaakt door het vervangen van de elektrische achterklep.

3.6 Nadat u de foutcodes hebt gewist, kunt u het elektrisch sluiten van de achterklep op de volgende manieren activeren: 3.6.1 Druk direct op de knop voor het sluiten van de achterklep. 3.6.2 Sluit de achterklep handmatig en druk vervolgens op de knop voor het openen van de achterklep.

3.6.3 Reset de regelmodule met behulp van diagnosetools zoals Autel of Launch en druk vervolgens op de knop om de achterklep te sluiten.

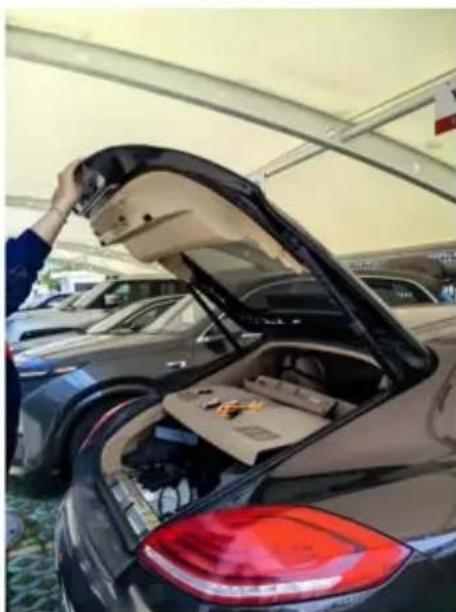

3.7 Sluit de achterklep handmatig door deze met beide handen vast te houden en langzaam omlaag te laten zakken totdat het slot in de grendel vastklikt.

Voorbeeld van handmatige sluitbediening

3.8 Problemen oplossen: Als de foutcodestatus inactief of af en toe voorkomt, kan dit gewist worden met behulp van de diagnostische tool

Permanente foutcode geeft aan dat er een elektrische storing is in de achterklep; vervanging van de achterklep is vereist.

4. Voorzorgsmaatregelen voor het installeren van de elektrische achterklepsteun

Om de veiligheid en de goede werking van onze producten te garanderen, moet de installatie worden uitgevoerd door gekwalificeerde professionals. Haal het product niet uit elkaar en vermijd het met geweld duwen of trekken van de achterklep om schade aan het voertuig of veiligheidsincidenten te voorkomen.

Controleer de functies van het dashboarddisplay voordat u het product installeert. De werking van de knoppen moet normaal zijn en controleer op krassen aan de binnen- en buitenoppervlakken. Meld eventuele problemen onmiddellijk aan de klant. Controleer of de elektrische achterklep goed werkt en of de indicatorlampjes

goed functioneren. Zet de motor af en leg het benodigde gereedschap klaar.

Voor installateurs: Verwijder alle metalen voorwerpen en andere harde materialen van het voertuig om schade of krassen tijdens de installatie te voorkomen. Verwijder en bewaar auto-onderdelen voorzichtig om krassen op het dashboard te voorkomen. Maak alle draadfragmenten onmiddellijk schoon en zorg ervoor dat de connectoren goed geïsoleerd zijn om kortsluitingen te voorkomen.

Leid de bedrading volgens de originele voertuiglay-out. Bevestig elke kabelboom om interferentie met bewegende delen zoals de stuurkolom, het gaspedaal en de rempedalen te voorkomen.

Sluit elke kabelboom aan volgens het originele fabrieksbedradingsschema, waarbij u op de aardingsdraad let. Vervang geen

draden of componenten terwijl er stroom is. Sluit de achterklep

na de installatie handmatig zodat het systeem kan worden geïntialiseerd. Zorg ervoor

dat de achterklep tijdens het installatieproces is vastgezet om te voorkomen dat deze losraakt

en letsel veroorzaakt.
