D1206 - Elektrischer Heckklappenöffner Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Elektrischer Heckklappenöffner
Marke	Vevor
Modell	D1206
Betriebsspannung	DC 9 V - 16 V
Betriebsstrom	≤ 8 A
Blockierstrom	≤ 25 A
Öffnungs-/Schließzeit	17 bis 20 Sekunden
Betriebstemperatur	-30 °C bis +80 °C
Funktionsprinzip	Elektromotor wandelt Drehung über ECU-Modul in lineare Bewegung um
Installation	Innenverkleidung entfernen, altes Gerät abklemmen, neues installieren, Fehlercodes mit Diagnosegerät löschen
Aktivierung des elektrischen Schließens	Schließtaste, manuelles Schließen dann Öffnungstaste, oder ECU-Reset via Diagnosegerät
Fehlerbehebung	Inaktive/intermittierende Fehlercodes löschbar; permanenter Code zeigt elektrischen Defekt an, Austausch erforderlich
Sicherheitshinweise	Installation durch Fachmann, nicht zerlegen, übermäßige Kraft vermeiden, Batterie abklemmen, Heckklappe während der Installation sichern
Wartung	Steckverbinder und Kabel regelmäßig prüfen, Drahtfragmente reinigen, Isolierung sicherstellen
Ersatzteile und Reparierbarkeit	Vevor-Support kontaktieren; vollständiger Austausch bei dauerhaftem Defekt
Hersteller	Shanghaixinmuyeyouxiangongsi, Shanghai, China
Importeur	SIHAO PTY LTD (Australien), Sanven Technology Ltd (USA), YH CONSULTING LIMITED (Vereinigtes Königreich)
Kompatibilität	Porsche Panamera (Installationsbeispiel)

Häufig gestellte Fragen - D1206 Vevor

Ist das Produkt mit allen Fahrzeugen kompatibel?

Nein, überprüfen Sie das spezifische Modell. Das Installationsbeispiel gilt für einen Porsche Panamera. Beachten Sie die Anleitung für die genaue Kompatibilität.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen einen Schlitzschraubendreher, Diagnosegeräte (z.B. Autel oder Launch) zum Löschen von Fehlercodes und Werkzeuge zum Abnehmen von Verkleidungen.

Wie aktiviere ich das elektrische Schließen nach der Installation?

Drei Methoden: 1) Drücken Sie die Schließtaste der Heckklappe. 2) Schließen Sie die Heckklappe manuell und drücken Sie dann die Öffnungstaste. 3) Setzen Sie das Steuermodul mit einem Diagnosegerät zurück und drücken Sie dann die Schließtaste.

Was tun, wenn nach der Installation Fehlercodes angezeigt werden?

Verwenden Sie ein Diagnosegerät, um die Codes zu löschen. Wenn der Code permanent ist, muss die elektrische Heckklappe ausgetauscht werden.

Kann ich dieses Produkt selbst installieren?

Die Installation sollte aus Sicherheits- und Funktionsgründen von einem qualifizierten Fachmann durchgeführt werden.

Welche Versorgungsspannung wird benötigt?

Das Produkt arbeitet mit einem Spannungsbereich von DC 9 V bis 16 V, der für die meisten Fahrzeuge geeignet ist.

Wie lange dauert das Öffnen oder Schließen der Heckklappe?

Die Öffnungs- und Schließzeit beträgt etwa 17 bis 20 Sekunden.

Wie warte ich die elektrische Heckklappe?

Überprüfen Sie regelmäßig Steckverbinder und Kabel. Reinigen Sie Drahtfragmente und stellen Sie eine korrekte Isolierung sicher, um Kurzschlüsse zu vermeiden.

Wo finde ich den technischen Support von Vevor?

Sie können den technischen Support unter www.vevor.com/support kontaktieren, um Hilfe und das elektronische Garantiezertifikat zu erhalten.

Welche wichtigen Sicherheitsvorkehrungen sind zu beachten?

Schalten Sie vor der Installation den Motor aus, entfernen Sie Metallgegenstände aus dem Arbeitsbereich, sichern Sie die Heckklappe gegen Herunterfallen und ziehen Sie einen Fachmann hinzu.

BEDIENUNGSANLEITUNG D1206 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

ELEKTRISCHE HECKKLAPPENLIFT

MODELL: D1206/D3304/D3305/D4806/D2002/YQ53203/D1304/D5102/D5801/D5104

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

"Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

ELEKTRISCHE HECKKLAPPENLIFT

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR bezieht sich auf eine klare Auslegung unserer

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

1. Einführung in das Funktionsprinzip und die Struktur des Produkts

Funktionsprinzip: Die

elektrische Heckklappe ist ein elektrisches Antriebsgerät, das die Drehbewegung des Motors in die lineare Hin- und Herbewegung der Schubstange umwandelt. Der Federbeinmotor wird vom Steuergerät der Heckklappe gesteuert, um das Auf- und Abfahren und Einfahren des elektrischen Federbeins zu erreichen und so die Hebe- und Senkbewegung der Heckklappe zu beschreiben.

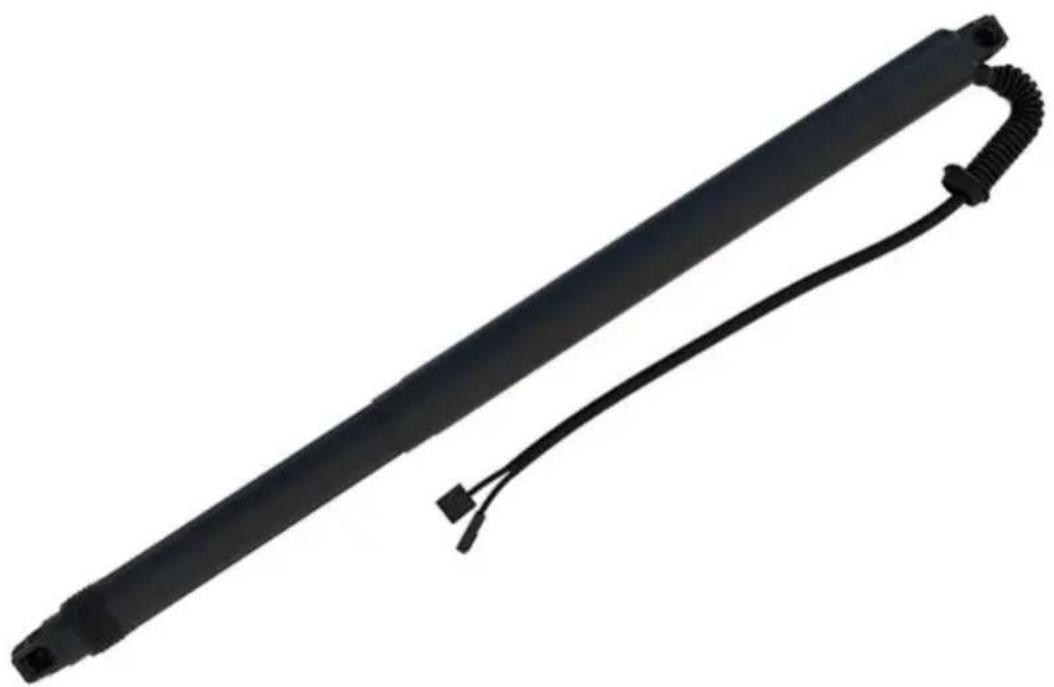

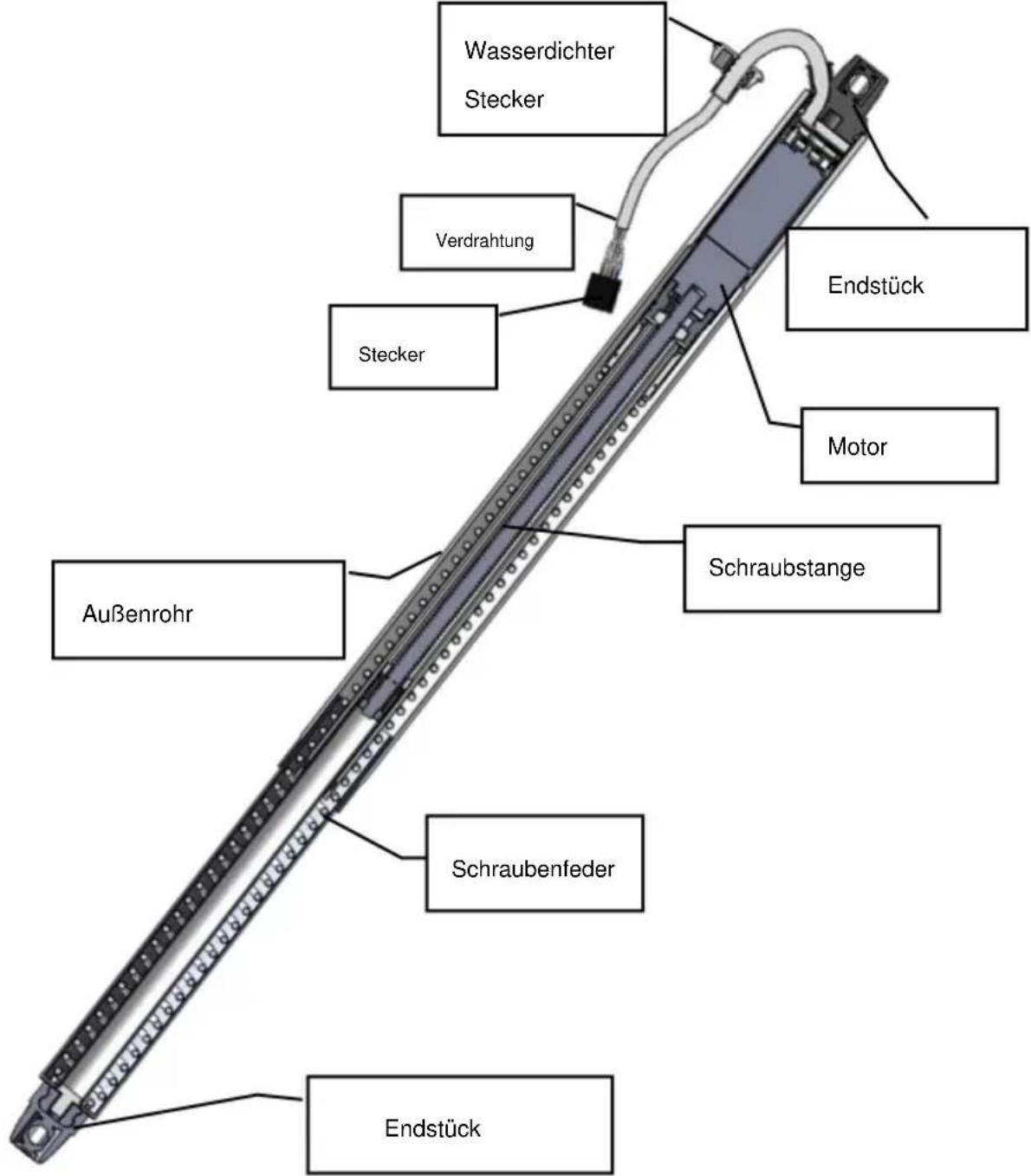

2. Innerer Aufbau und Aussehen:

Nennspannung: DC12V

Betriebsspannung: DC9V-DC16V

Arbeitsstrom: 8A

Blockierstrom: 25A

Öffnungszeiten: 5-8 Uhr Schließzeiten: 17-20 Uhr

Betriebstemperatur: -30°C bis +80°C

3. Schritte zur Installation der elektrischen Heckklappe (Porsche Panamera als Beispiel)

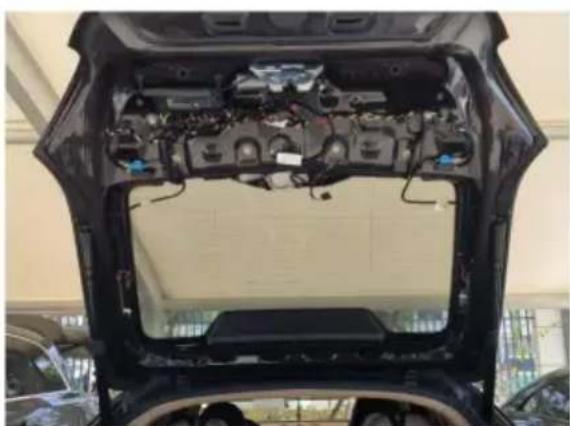

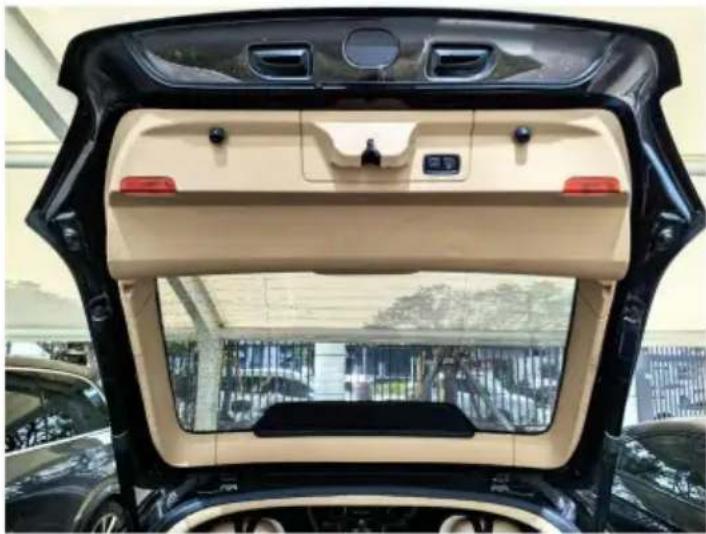

3.1 Entfernen Sie die Innenverkleidung der Heckklappe des Fahrzeugs.

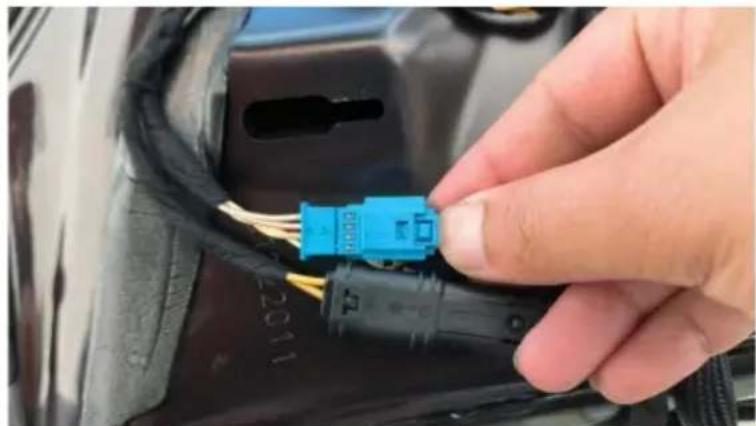

3.2 Trennen Sie anschließend den Stecker der elektrischen Heckklappe vom Anschlusspunkt des Fahrzeugs.

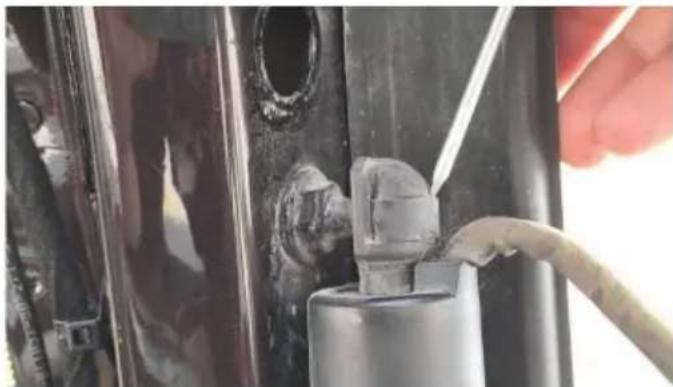

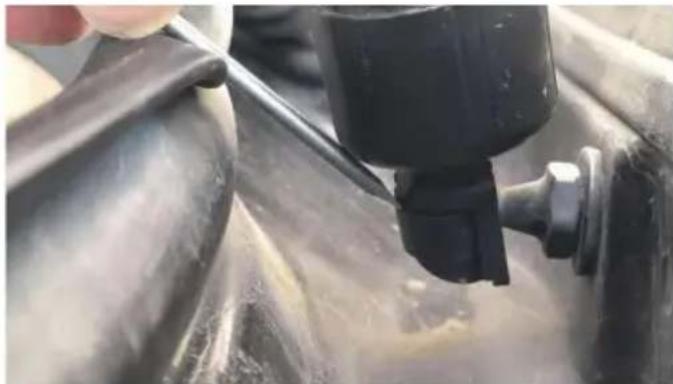

3.3 Entfernen Sie mit einem Schlitzschraubendreher die Clips von der alten Heckklappe und montieren Sie dann die neue. Gleiche Methode für beide Seiten.

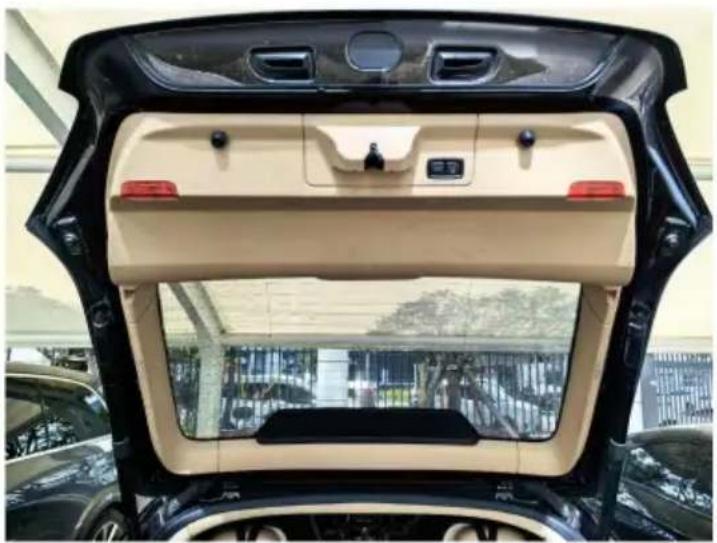

3.4 Nach dem Einbau der neuen Heckklappe montieren Sie die Originalblende wieder.

3.5 Verwenden Sie Diagnosetools, um eine Verbindung zum Auto herzustellen und Fehlercodes zu löschen, die durch den Austausch der elektrischen Heckklappe verursacht wurden.

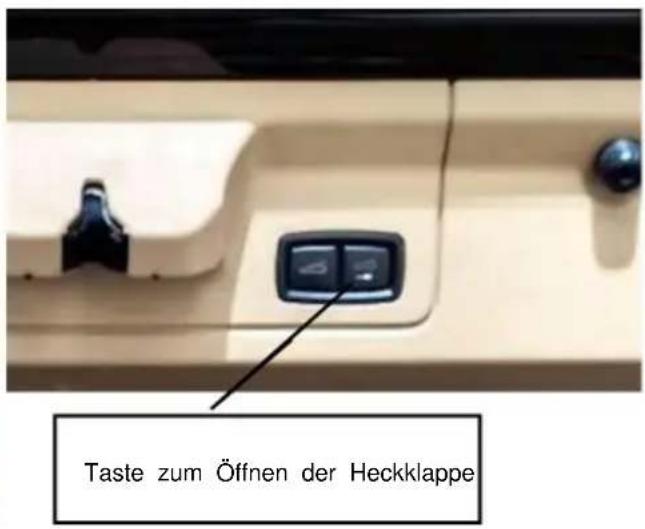

3.6 Nach dem Löschen der Fehlercodes können Sie die elektrische Heckklappenschließung mit folgenden Methoden aktivieren: 3.6.1 Drücken Sie direkt die Taste zum Schließen der Heckklappe. 3.6.2 Schließen Sie die Heckklappe manuell und drücken Sie dann die Taste zum Öffnen der Heckklappe.

3.6.3 Setzen Sie das Steuermodul mithilfe von Diagnosetools wie Autel oder Launch zurück und drücken Sie dann die Taste zum Schließen der Heckklappe.

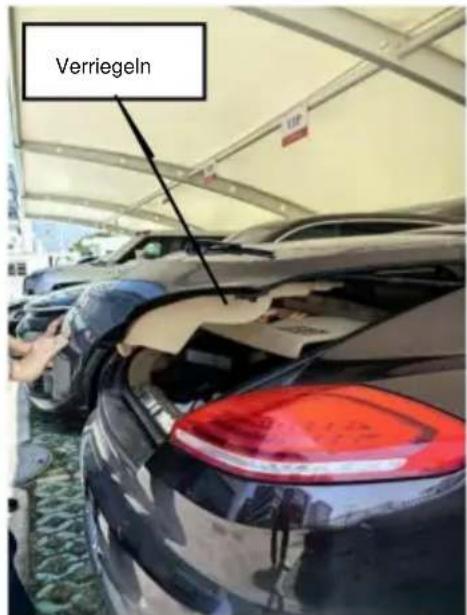

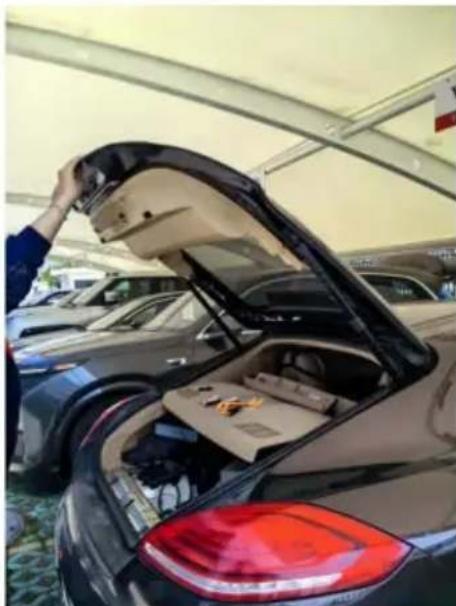

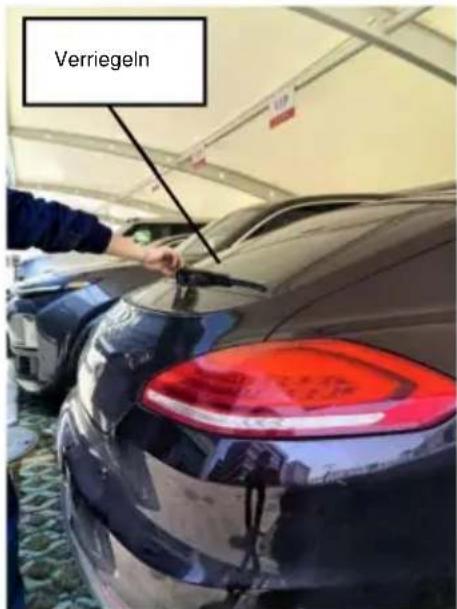

3.7 Die Heckklappe manuell schließen, indem man sie mit beiden Händen festhält und langsam absenkt, bis das Schloss in den Riegel einrastet.

Beispiel für einen manuellen Schließvorgang

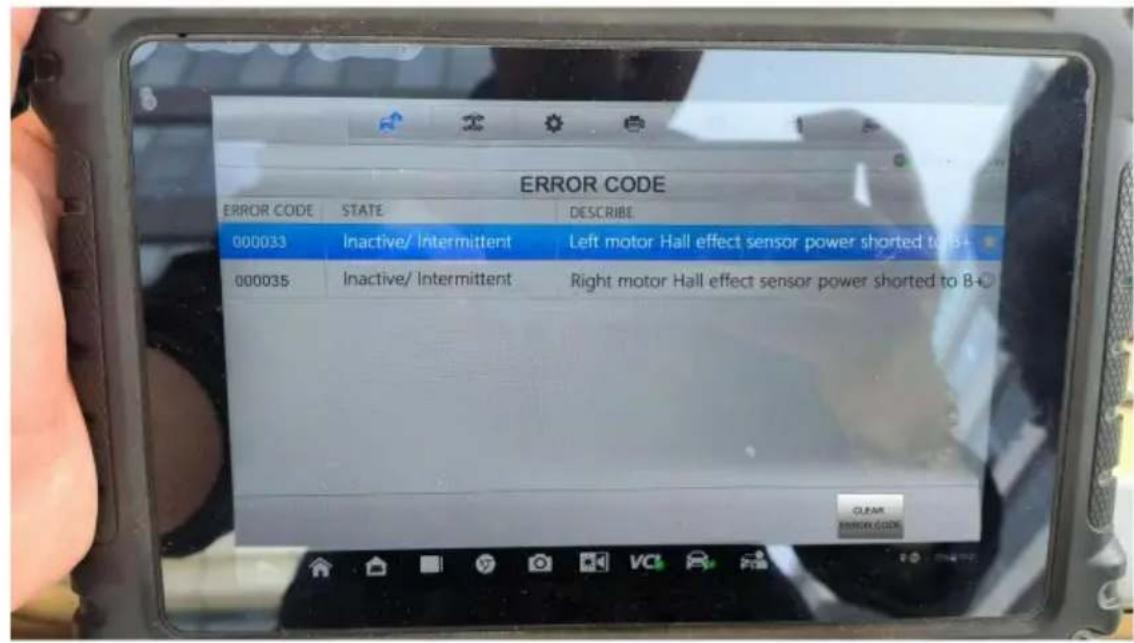

3.8 Fehlerbehebung: Wenn der Fehlercodestatus inaktiv oder intermittierend ist, kann dieser mithilfe des Diagnosetools gelöscht werden.

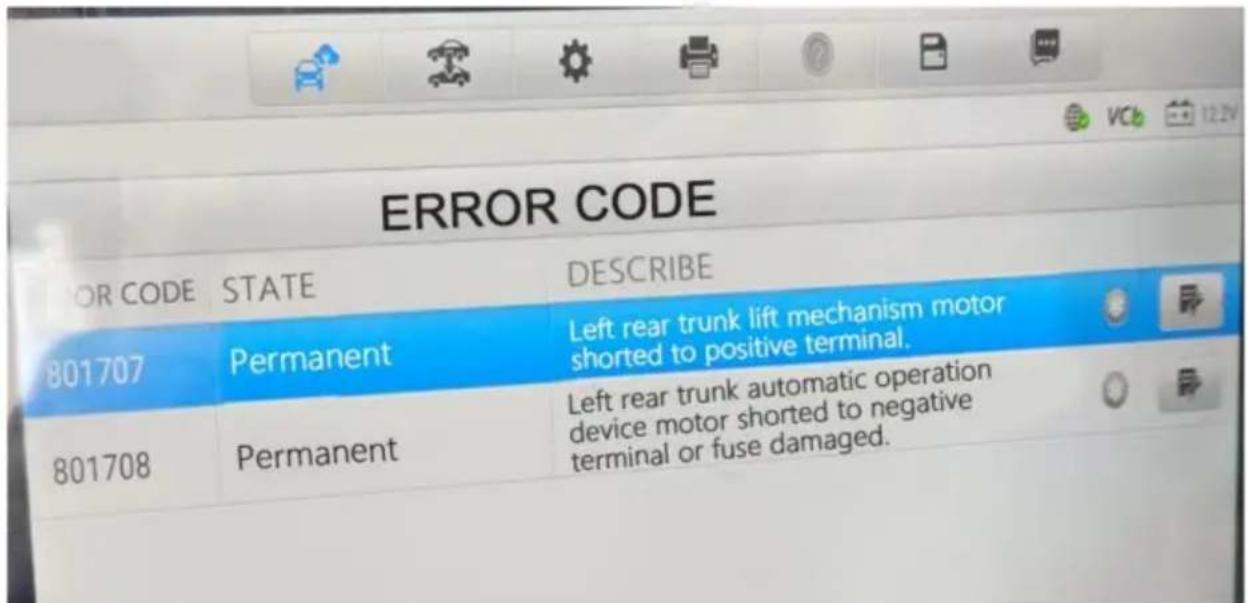

Ein dauerhafter Fehlercode weist auf einen elektrischen Fehler in der Heckklappe hin; ein Austausch der Heckklappe ist erforderlich.

4. Vorsichtsmaßnahmen beim Einbau der elektrischen Heckklappenstrebe

Um die Sicherheit und das einwandfreie Funktionieren unserer Produkte zu gewährleisten, sollte die Installation von qualifiziertem Fachpersonal durchgeführt werden. Zerlegen Sie das Produkt nicht und vermeiden Sie gewaltsames Drücken oder Ziehen der Heckklappe, um Fahrzeugschäden oder Sicherheitsvorfälle zu vermeiden. Überprüfen Sie vor der Installation des Produkts die Funktionen der Anzeige im Armaturenbrett, stellen Sie sicher, dass die Bedienung der Tasten normal ist, und überprüfen Sie, ob das Innere und die Außenflächen. Melden Sie etwaige Probleme sofort dem Kunden. Überprüfen Sie, ob die elektrische Heckklappenstrebe ordnungsgemäß funktioniert und ob die Kontrollleuchten ordnungsgemäß funktionieren.

Schalten Sie den Motor ab und legen Sie die erforderlichen Werkzeuge bereit.

Für Installateure: Entfernen Sie alle Metallgegenstände und andere harte Materialien aus dem Fahrzeug, um Beschädigungen oder Kratzer während der Installation zu vermeiden.

Entfernen und lagern Sie Autoteile vorsichtig, um Kratzer auf dem Armaturenbrett zu vermeiden. Reinigen Sie alle Kabelfragmente umgehend und stellen Sie sicher, dass die Anschlüsse gut isoliert sind, um Kurzschlüsse zu vermeiden.

Verlegen Sie die Verkabelung gemäß der originalen Fahrzeugverlegung. Sichern Sie jeden Kabelbaum, um Störungen mit beweglichen Teilen wie Lenksäule, Gas- und Bremspedalen zu vermeiden.

Schließen Sie jeden Kabelbaum gemäß dem originalen Verdrahtungsschema des Herstellers an und achten Sie auf das Erdungskabel.

Ersetzen Sie keine Kabel oder Komponenten, während das System

eingeschaltet ist. Schließen Sie nach der Installation die Heckklappe manuell, damit das System

initialisiert werden kann. Stellen Sie sicher, dass die Heckklappe während des Installationsvorgangs gesichert ist, um Stürze und Verletzungen zu vermeiden.

Hersteller: Shanghaiuxinmuyeyouxiangonsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Ort, Rancho Cucamonga, CA 91730

Büro mit beschränkter Haftung 147, Centurion House, London

Technischer Support und E-Garantie-Zertifikat

ELEKTRISCHE ACHTERKLEPLIFT

MODEL: D1206/D3304/D3305/D4806/D2002/YQ53203/D1304/D5102/D5801/D5104

ELEKTRISCHE ACHTERKLEPLIFT

MODEL: D1206/ D3304/ D3305/ D4806/ D2002/ YQ53203/ D1304/ D5102/D5801/D5104

1. Produktens Arbeitsprinzip und Struktureinführung:

Arbeitsprinzip: Stromversorgung

3. Installationsschritte für motorisch betätigte Heckklappe (z. B. Porsche Panamera)

3.1 Entfernen Sie die Innenverkleidung der Fahrzeug-Heckklappe.
