Tipo di prodotto	Apriportellone elettrico posteriore
Marca	Vevor
Modello	D3304
Tensione nominale	12 V CC
Tensione di funzionamento	9 – 16 V CC
Corrente di funzionamento	≤ 8 A
Corrente di stallo	≤ 25 A
Tempo di apertura/chiusura	17 – 20 secondi
Temperatura di funzionamento	-30 °C a +80 °C
Principio di funzionamento	Motore elettrico che converte un movimento rotatorio in movimento lineare alternativo dell'asta di spinta
Materiali	Acciaio, plastica, componenti elettronici
Funzioni principali	Apertura e chiusura elettriche del portellone, comando tramite pulsante o strumento diagnostico
Manutenzione e pulizia	Pulire i connettori, garantire un buon isolamento, evitare cortocircuiti
Sicurezza	Installazione da parte di un professionista qualificato, scollegare l'alimentazione prima dell'intervento, fissare il portellone durante l'installazione
Ricambi e riparabilità	In caso di codice di errore permanente, sostituire l'attuatore elettrico completo
Informazioni generali	Modelli compatibili: D1206, D3304, D3305, D4806, D2002, YQ53203, D1304, D5102, D5801, D5104

Domande frequenti - D3304 Vevor

Quali sono i modelli compatibili con questo attuatore elettrico?

I modelli compatibili includono: D1206, D3304, D3305, D4806, D2002, YQ53203, D1304, D5102, D5801 e D5104.

Qual è la tensione di funzionamento del D3304?

La tensione di funzionamento è da 9 a 16 V CC, con una tensione nominale di 12 V CC.

Come installare il portellone elettrico Vevor?

Rimuovere il pannello interno del portellone, scollegare il vecchio attuatore, rimuovere i fermi, installare il nuovo attuatore, rimontare il pannello, quindi utilizzare uno strumento diagnostico per cancellare i codici di errore.

Come cancellare i codici di errore dopo l'installazione?

Utilizzare uno strumento diagnostico come Autel o Launch per collegare il veicolo e cancellare i codici di errore. Se il codice è permanente, l'attuatore deve essere sostituito.

Cosa fare se il portellone non si apre elettricamente?

Controllare prima i collegamenti elettrici e i fusibili. Se il problema persiste, utilizzare uno strumento diagnostico per identificare i codici di errore. Un codice permanente indica un difetto elettrico che richiede la sostituzione.

Il portellone può essere chiuso manualmente?

Sì, è possibile chiudere manualmente il portellone tenendolo con due mani e abbassandolo lentamente fino a quando la serratura si innesta.

Quali sono le precauzioni di sicurezza da prendere?

L'installazione deve essere eseguita da un professionista qualificato. Spegnere il motore, rimuovere oggetti metallici, instradare il cablaggio lontano dalle parti mobili e fissare il portellone per evitare cadute.

Come resettare il modulo di comando?

Utilizzare uno strumento diagnostico compatibile (Autel, Launch) per resettare il modulo di comando ECU del portellone.

Dove posso ottenere assistenza tecnica o la garanzia?

Visita il sito www.vevor.com/support per l'assistenza tecnica e il certificato di garanzia elettronico.

Quali strumenti sono necessari per l'installazione?

Avrai bisogno di un cacciavite a testa piatta, strumenti diagnostici (Autel o Launch) e eventualmente chiavi per rimuovere i pannelli.

MANUALE UTENTE D3304 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

SOLLEVAMENTO ELETTRICO DEL PORTELLONE POSTERIORE

MODELLO:D1206/D3304/D3305/D4806/D2002/YQ53203/D1304/D5102/D58

Numero di serie: 01/D5104

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principa

VEVOR®

TOUGH TOOLS, HALF PRICE

SOLLEVAMENTO ELETTRICO DEL PORTELLONE POSTERIORE

MODELLO: D1206/ D3304/ D3305/ D4806/ D2002/ YQ53203/ D1304/ D5102/D5801/D5104

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software su nostro prodotto.

1. Introduzione al principio di funzionamento e alla struttura del prod

Principio di funzionamento:

il portellone posteriore elettrico è un dispositivo di azionamento elettrico che converte il moto rotatorio del motore nel moto alternativo lineare della barra di spinta. Il motore del montante è controllato dal modulo di controllo ECU del portellone posteriore per ottenere l'estensione e la retrazione verso l'alto e verso il basso del montante elettrico, completando così l'azione di sollevamento e abbassamento del portellone posteriore.

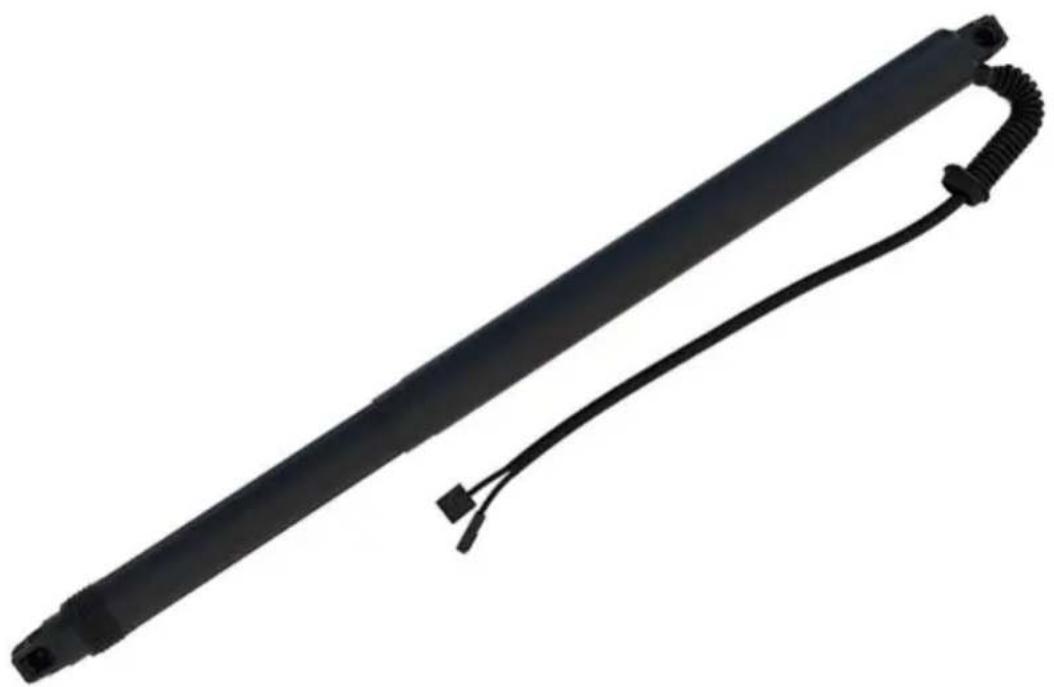

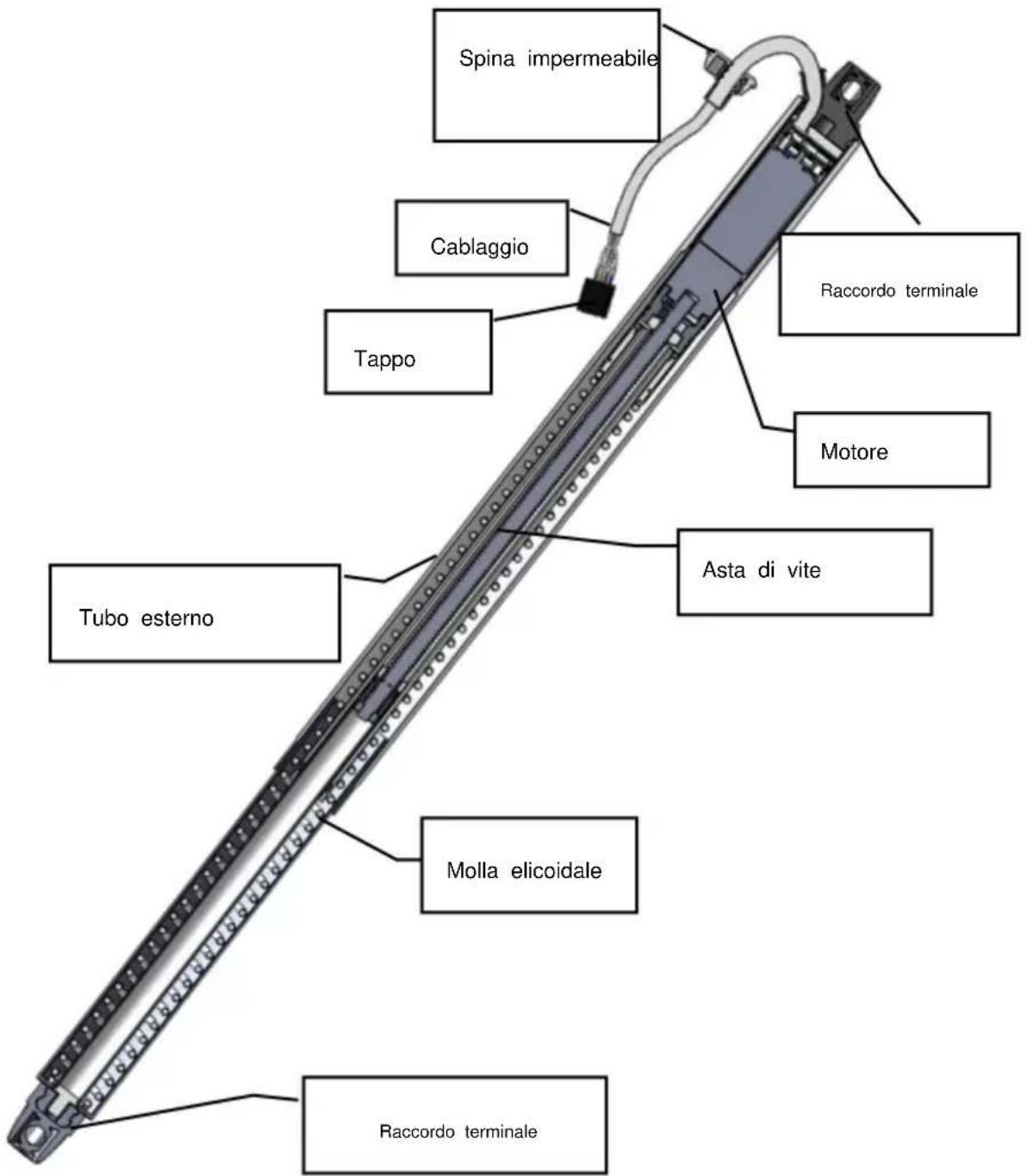

2. Struttura interna e aspetto:

Tensione nominale: DC12V

Tensione di esercizio: DC9V-DC16V

Corrente di lavoro: ÿ8A

Corrente di stallo: ÿ25A

Orari di apertura: 17:00-20:00 Orari di chiusura: dalle 17:00 alle 20:00

Temperatura di esercizio: -30ÿ\~+80ÿ

3. Fasi di installazione del portellone posteriore elettrico (Porsche Panamera per esempio)

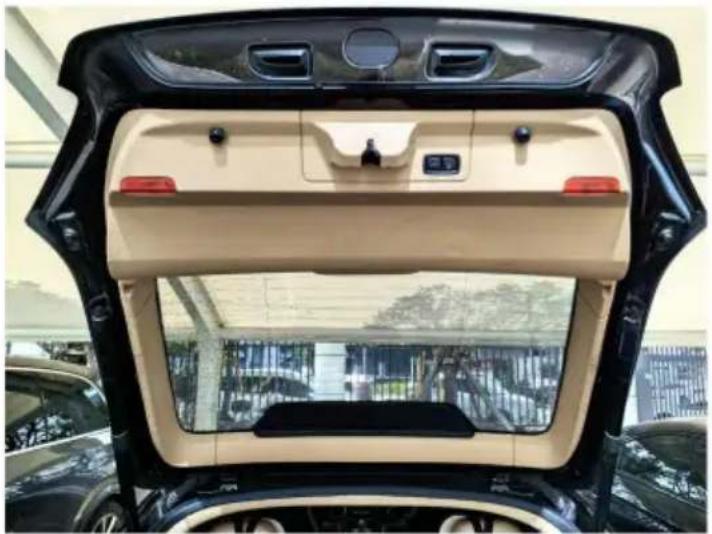

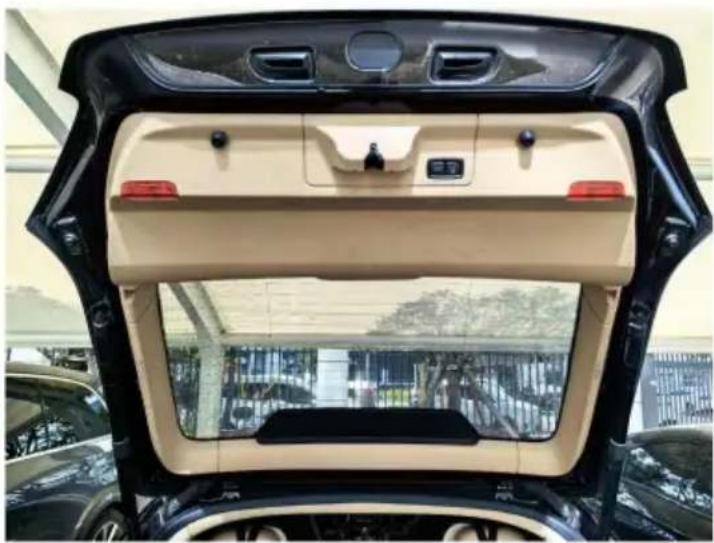

3.1 Rimuovere il pannello interno del portellone posteriore del veicolo.

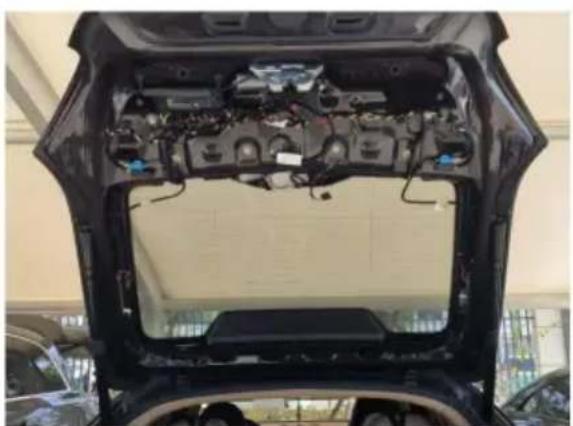

3.2 Quindi, scollegare la spina del portellone elettrico dal punto di connessione del veicolo.

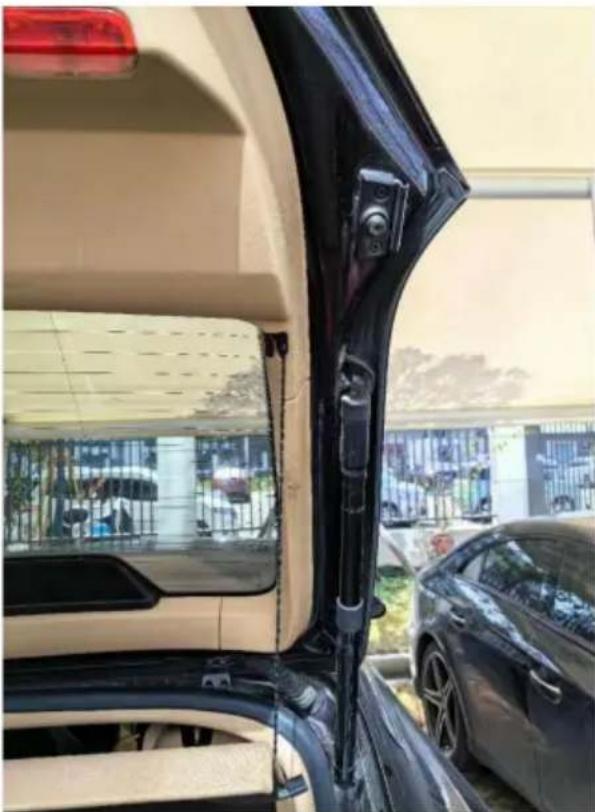

3.3 Utilizzando un cacciavite a testa piatta, rimuovere le clip dal vecchio portellone posteriore, quindi installare quello nuovo. Stesso metodo per entrambi i lati.

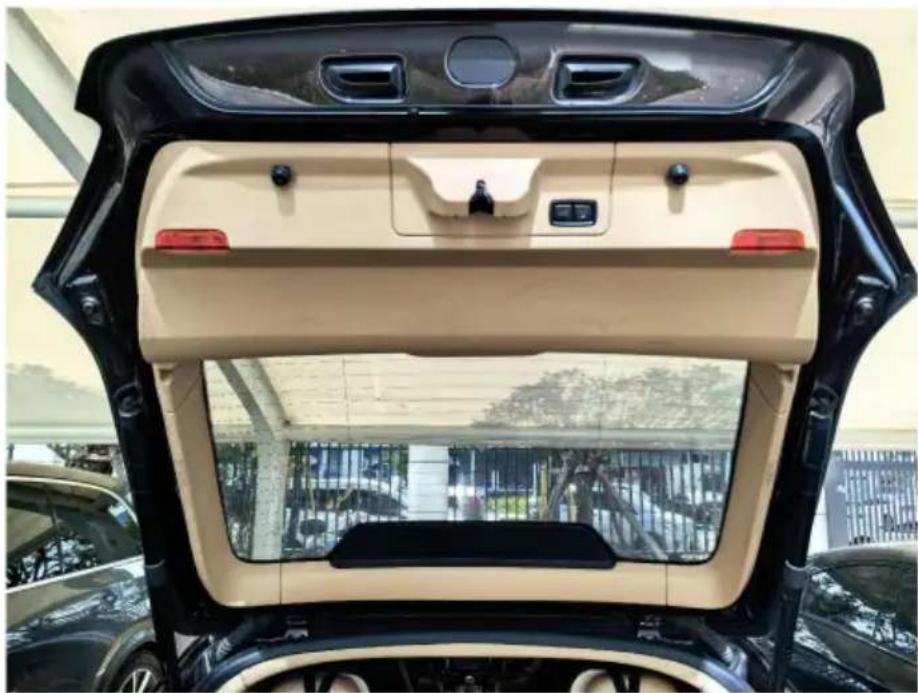

3.4 Dopo aver installato il nuovo portellone posteriore, reinstallare il pannello originale.

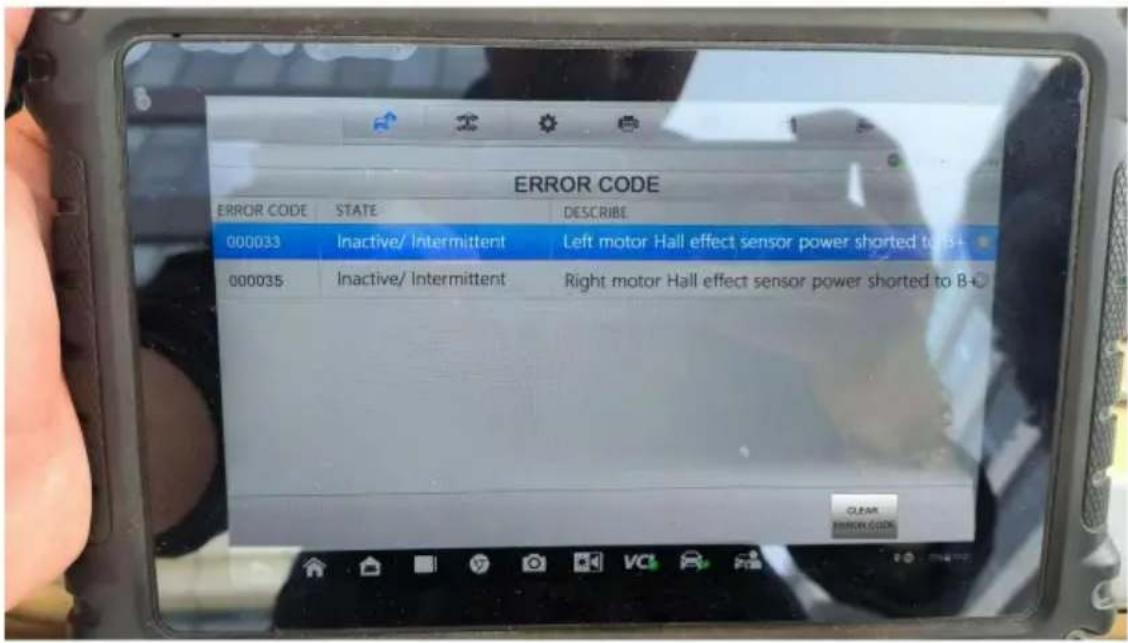

3.5 Utilizzare strumenti diagnostici per connettersi all'auto e cancellare i codici di errore causati dalla sostituzione del portellone elettrico.

3.6 Dopo aver cancellato i codici di errore, è possibile attivare la chiusura elettrica del portellone posteriore utilizzando i seguenti metodi:
3.6.1 Premere direttamente il pulsante di chiusura del portellone posteriore.
3.6.2 Chiudere manualmente il portellone posteriore e quindi premere il pulsante di apertura del portellone posteriore.

Pulsante di apertura del portellone posteriore

3.6.3 Reimpostare il modulo di controllo utilizzando strumenti diagnostici come Autel o Launch, quindi premere il pulsante di chiusura del portellone posteriore.

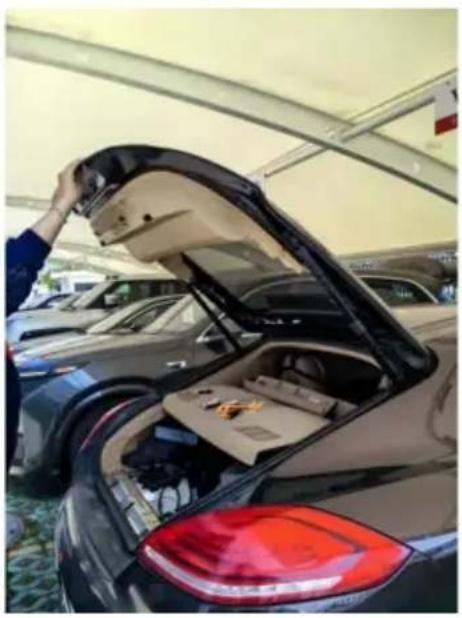

3.7 Chiudere manualmente il portellone posteriore tenendolo con entrambe le mani e abbassandolo lentamente finché la serratura non si aggancia al chiavistello.

Esempio di operazione di chiusura manuale

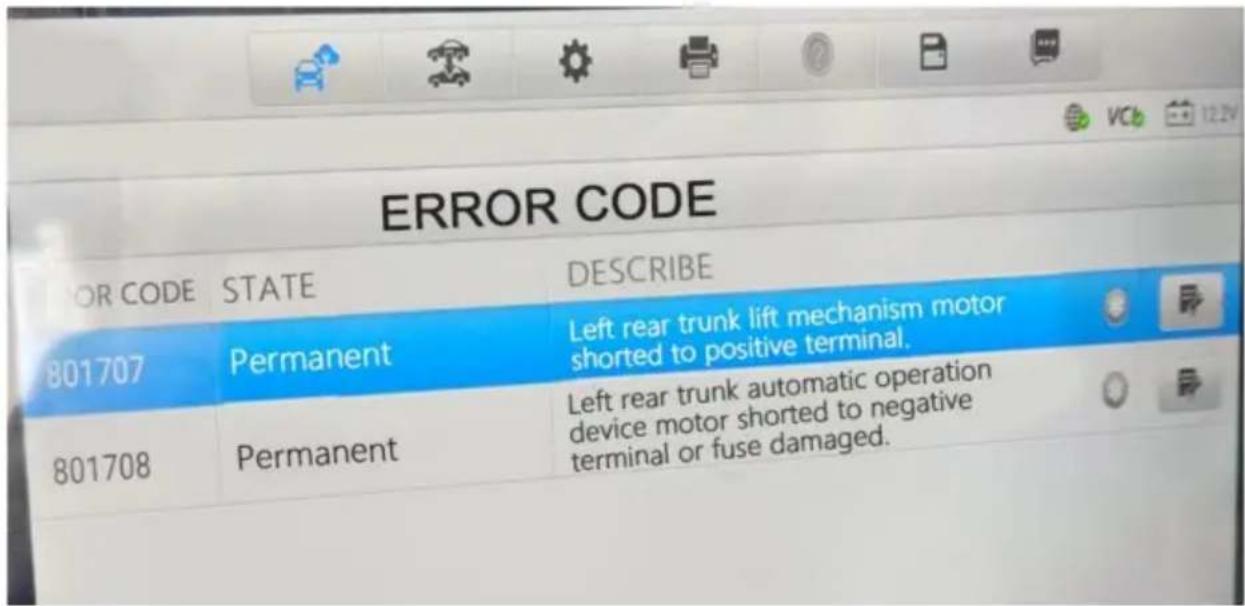

3.8 Risoluzione dei problemi: se lo stato del codice di errore è inattivo o intermittente, può essere cancellato utilizzando lo strumento diagnostico

Il codice di errore permanente indica un guasto elettrico nel portellone posteriore; portellone posteriore è necessaria la sostituzione.

4. Precauzioni per l'installazione del montante del portellone posteriore elettr

ÿ Per garantire la sicurezza e il corretto funzionamento dei nostri prodotti, l'installazione deve essere eseguite da professionisti qualificati. Non smontare il prodotto e

evitare di spingere o tirare con forza il portellone posteriore per evitare danni al veicolo o per la sicurezza incidenti;

ÿ Prima di installare il prodotto, controllare le funzioni del display del cruscotto, assicurarsi

le operazioni dei pulsanti sono normali e ispezionare eventuali graffi all'interno e

superfici esterne. Segnalare immediatamente eventuali problemi al cliente. ÿ

Controllare se il montante del portellone posteriore elettrico funziona correttamente e se le spie luminose funzionino correttamente. ŷ

Spegnere il motore e preparare gli attrezzi necessari;

ÿ Per gli installatori: rimuovere tutti gli oggetti metallici e altri materiali duri dall'

veicolo per evitare danni o graffi durante l'installazione. ÿ Rimuovere e

conservare con cura le parti dell'auto per evitare di graffiare il cruscotto. Pulire

rimuovere tempestivamente eventuali frammenti di filo e assicurarsi che i connettori siano ben isolati prevenire cortocircuiti. ŷ

Instradare il cablaggio secondo il layout originale del veicolo. Fissare ogni filo

imbracatura per evitare interferenze con parti mobili come il piantone dello sterzo, l'acceleratore e i pedali del freno

ÿ Collegare ogni cablaggio seguendo lo schema di cablaggio originale di fabbrica, prestando attenzione al filo di messa a terra. ÿ Non

sostituire fili o componenti mentre il sistema è sotto tensione. ÿ Dopo

l'installazione, chiudere manualmente il portellone posteriore per consentire l'inizializzazione del

sistema. ÿ Assicurarsi che il portellone posteriore sia fissato durante il processo di installazione per evitare che cadere e ferirsi.
