Produkttyp	Elektrisk bakluckeöppnare
Märke	Vevor
Modell	D3304
Märkspänning	12 V DC
Driftsspänning	9 – 16 V DC
Driftsström	≤ 8 A
Blockeringström	≤ 25 A
Öppnings-/stängningstid	17 – 20 sekunder
Driftstemperatur	-30 °C till +80 °C
Funktionsprincip	Elmotor som omvandlar roterande rörelse till alternerande linjär rörelse av tryckstången
Material	Stål, plast, elektronikkomponenter
Huvudfunktioner	Elmanövrering av baklucka, manövrering via knapp eller diagnosverktyg
Underhåll och rengöring	Rengör kontakterna, säkerställ god isolering, undvik kortslutningar
Säkerhet	Installation av kvalificerad fackman, koppla bort strömmen före ingrepp, säkra bakluckan under installation
Reservdelar och reparerbarhet	Vid permanent felkod, byt ut hela el-domkraften
Allmän information	Kompatibla modeller: D1206, D3304, D3305, D4806, D2002, YQ53203, D1304, D5102, D5801, D5104

Vanliga frågor - D3304 Vevor

Vilka modeller är kompatibla med denna el-domkraft?

Kompatibla modeller inkluderar: D1206, D3304, D3305, D4806, D2002, YQ53203, D1304, D5102, D5801 och D5104.

Vad är driftsspänningen för D3304?

Driftsspänningen är 9 till 16 V DC, med en märkspänning på 12 V DC.

Hur installerar man den elektriska bakluckan från Vevor?

Ta bort den inre panelen på bakluckan, koppla bort den gamla el-domkraften, ta bort klämmorna, installera den nya el-domkraften, sätt tillbaka panelen och använd sedan ett diagnosverktyg för att radera felkoderna.

Hur raderar man felkoder efter installation?

Använd ett diagnosverktyg som Autel eller Launch för att ansluta fordonet och radera felkoderna. Om koden är permanent måste el-domkraften bytas ut.

Vad gör man om bakluckan inte öppnas elektriskt?

Kontrollera först de elektriska anslutningarna och säkringarna. Om problemet kvarstår, använd ett diagnosverktyg för att identifiera felkoder. En permanent kod indikerar ett elektriskt fel som kräver byte.

Kan bakluckan stängas manuellt?

Ja, du kan stänga bakluckan manuellt genom att hålla den med båda händerna och sänka den långsamt tills låset klickar i.

Vilka säkerhetsåtgärder bör vidtas?

Installationen ska utföras av en kvalificerad fackman. Stäng av motorn, ta bort metallföremål, dra ledningarna bort från rörliga delar och säkra bakluckan för att förhindra nedfall.

Hur återställer man styrmodulen?

Använd ett kompatibelt diagnosverktyg (Autel, Launch) för att återställa bakluckans ECU-styrmodul.

Var kan jag få teknisk support eller garantin?

Gå till webbplatsen www.vevor.com/support för teknisk support och det elektroniska garantibeviset.

Vilka verktyg behövs för installationen?

Du behöver en platt skruvmejsel, diagnosverktyg (Autel eller Launch) och eventuellt nycklar för att ta bort panelerna.

BRUKSANVISNING D3304 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

ELEKTRISK BAKRE LUCKLIFT

MODELL:D1206/D3304/D3305/D4806/D2002/YQ53203/D1304/D5102/D5801/D5104

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

ELEKTRISK BAKRE LUCKLIFT

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

1. Produktens arbetsprincip och strukturintroduktion:

Arbetsprincip: Power-

bakluckan är en elektrisk drivanordning som omvandlar motorns rotationsrörelse till den linjära fram- och återgående rörelsen av tryckstången. Fjäderbensmotorn styrs av bakluckans ECU-kontrollmodul för att uppnå upp- och nedförlängning och indragning av det elektriska fjäderbenet, och därigenom fullborda lyftningen och sänkningen av bakluckan

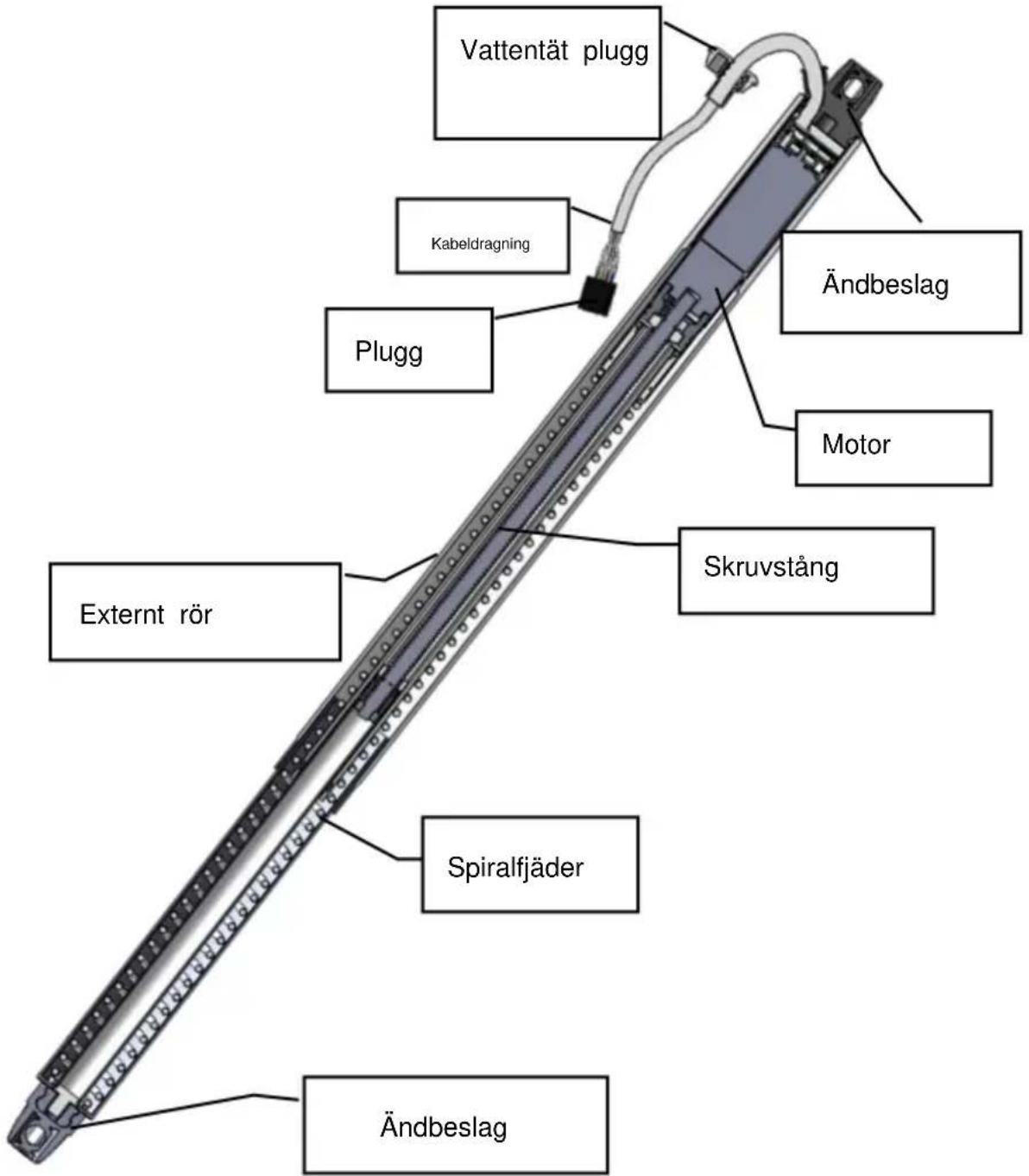

2. Inre struktur och utseende:

Märkspänning: DC12V

Driftspänning: DC9V-DC16V

Arbetsström: ÿ8A

Stoppström: y25A

Öppettider: 5s-8s

Stängningstid: 5s-8s

Drifttemperatur: -30 \~+80

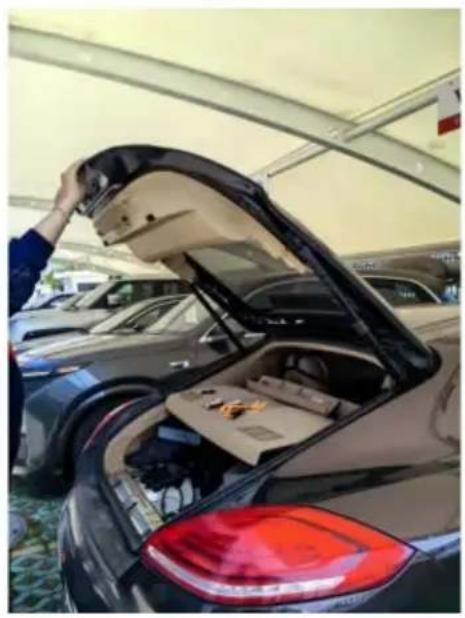

3. Installationssteg för motordriven baklucka (Porsche Panamera för exempel)

3.1 Ta bort innerpanelen på fordonets baklucka.

3.2 Koppla sedan bort den elektriska bakluckans kontakt från fordonets anslutningspunkt.

3.3 Använd en platt skruvmejsel för att ta bort klämmorna från den gamla bakluckan och installera sedan den nya. Samma metod för båda sidor.

3.4 Efter att ha installerat den nya bakluckan, sätt tillbaka den ursprungliga panelen.

3.5 Använd diagnosverktyg för att ansluta till bilen och rensa felkoder orsakade av byte av den eldrivna bakluckan.

3.6 Efter att ha rensat felkoderna kan du aktivera den elektriska bakluckans stängning med följande metoder:
3.6.1 Tryck direkt på bakluckans stängningsknapp.
3.6.2 Stäng bakluckan manuellt och tryck sedan på bakluckans öppningsknapp.

3.6.3 Återställ kontrollmodulen med hjälp av diagnosverktyg som Autel eller Launch, tryck sedan på stängningsknappen för bakluckan.

3.7 Stäng bakluckan manuellt genom att hålla den med båda händerna och sänka den långsamt tills låset hakar i spärren.

Exempel på manuell stängning

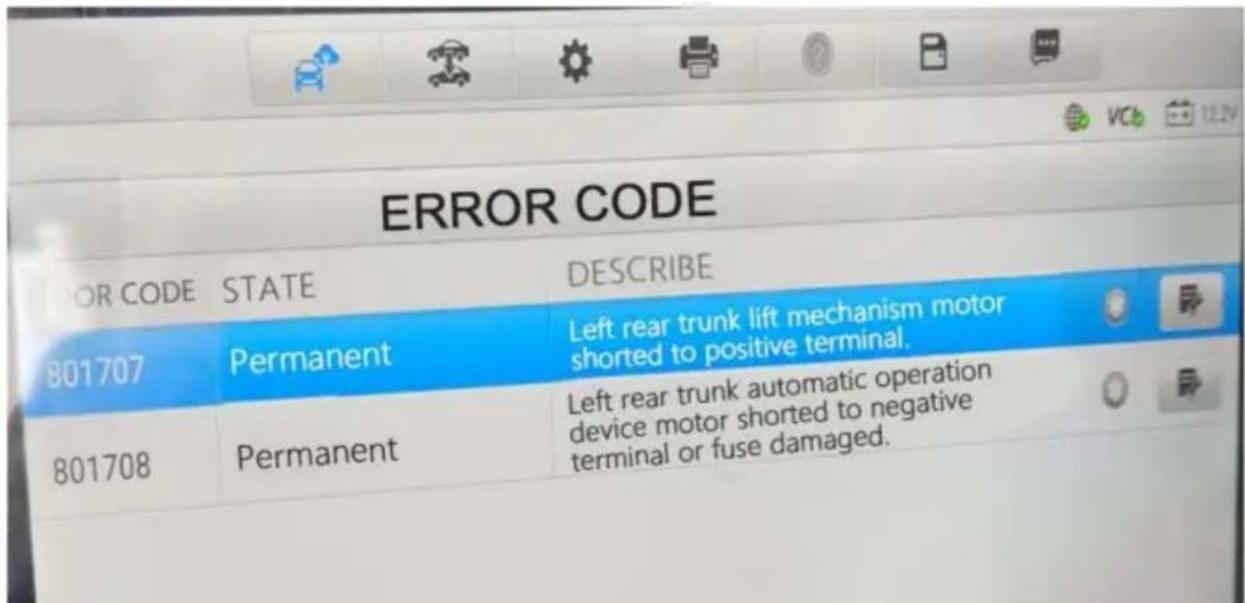

3.8 Felsökning: Om felkodens status är inaktiv eller intermittent kan det vara så rensas med hjälp av diagnostikverktyget

Permanent felkod indikerar ett elektriskt fel i bakluckan; baklucka byte krävs.

4. Försiktighetsåtgärder för installation av den eldrivna bakluckans fjäderb

ÿ För att säkerställa säkerheten och att våra produkter fungerar korrekt bör installationen utföras av kvalificerade yrkesmän. Ta inte isär produkten, och undvik att med våld trycka eller dra i bakluckan för att förhindra fordonsskador eller säkerhet incidenter;

ÿ Innan du installerar produkten, kontrollera instrumentpanelens displayfunktioner, se till Knappfunktioner är normala och inspektera för eventuella repor på interiören och yttre ytor. Rapportera eventuella problem till kunden omedelbart. ä Kontrollera om det eldrivna bakluckans fjäderben fungerar korrekt och om indikatorn lyser fungerar korrekt. ä Stäng av

motorn och förbered nödvändiga verktyg;

ÿ För installatörer: Ta bort alla metallföremål och andra hårda material från enheten fordon för att förhindra skador eller repor under installationen. ä Ta försiktigt bort och förvara bildelar för att undvika repor på instrumentbrädan. Rena upp eventuella ledningsfragment omedelbart och se till att kontakterna är välisolerade mot förhindra kortslutningar.

ÿ Dra ledningarna enligt fordonets ursprungliga layout. Säkra varje tråd sele för att undvika störningar av rörliga delar som rattstången, gaspedalen och bromspedalerna

ÿ Anslut varje ledningsnät enligt det ursprungliga fabrikskabelschemat, var uppmärksam på jordledningen. ÿ Byt

inte ut kablar eller komponenter när de är strömförande. ÿ

Efter installationen, stäng bakluckan manuellt så att systemet kan initieras. ä Se till att bakluckan är säkrad under installationsprocessen för att förhindra den från falla och orsaka skada.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
