EM2250 - équipements de mesure Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Anémomètre numérique à palettes
Marque	Vevor
Modèle	EM2250
Dimensions (unité principale)	169 x 75 x 36 mm
Dimensions (unité à palettes)	183 x 92 x 40 mm
Poids total	412 g
Alimentation	4 piles AAA 1,5 V
Plage de mesure vitesse du vent	0 à 45 m/s
Précision vitesse du vent	±(5% + 0,5 m/s)
Plage de mesure débit d'air	0 à 999900 (cmm ou cfm)
Plage de mesure température	-10°C à 60°C
Précision température	±2°C
Température de refroidissement éolien	-27,7°C à 10°C (avec conditions spécifiques)
Stockage des données	Jusqu'à 999 séries dans EPROM
Interface de transmission	USB Type-C (pour logiciel PC)
Fonctions principales	Mesure instantanée, max/min/moyenne, maintien, rétroéclairage, arrêt automatique, échelle Beaufort
Entretien	Essuyer avec un chiffon humide, retirer les piles en cas d'inutilisation prolongée
Sécurité	Ne pas utiliser en atmosphère explosive ou sous la pluie ; inspecter l'unité avant usage
Contenu de l'emballage	Anémomètre, unité à palettes, 4 piles AAA, câble USB, manuel d'utilisation, mallette de transport
Garantie et assistance	Assistance technique et certificat de garantie électronique sur www.vevor.com/support

FOIRE AUX QUESTIONS - EM2250 Vevor

Comment allumer l'anémomètre Vevor EM2250 ?

Installez quatre piles AAA (1,5 V) dans le compartiment. Appuyez sur la touche marche/arrêt pour allumer l'appareil. L'écran affiche brièvement tous les segments.

Comment changer l'unité de mesure de la vitesse du vent ?

En mode mesure instantanée, appuyez une fois sur la touche UNIT. L'écran affiche SET. Appuyez plusieurs fois pour faire défiler les unités : m/s, km/h, mph, nœuds, ft/min. Relâchez environ 2 secondes pour valider.

Comment mesurer le débit d'air avec cet appareil ?

Assurez-vous d'abord que la zone de mesure est correctement réglée (touche AREA). Ensuite, appuyez sur la touche VEL/FLOW pour passer en mode débit d'air (FLOW affiché). Tenez l'unité à palettes dans le flux d'air et lisez la valeur.

Comment enregistrer manuellement une mesure ?

Pendant la mesure, appuyez sur la touche M (enregistrement). Le symbole M apparaît brièvement pour confirmer la sauvegarde dans la mémoire EPROM.

Comment rappeler les données stockées ?

En mode mesure instantanée, appuyez sur READ. Utilisez ▲ ou ▼ pour parcourir les numéros d'enregistrement, et ◀/▶ pour afficher vitesse, débit ou température.

Que faire si l'écran affiche 'Err' et le symbole ALM ?

Cela indique que l'unité à palettes n'est pas connectée correctement ou que le contact est mauvais. Vérifiez la connexion du câble dans le port USB 3.0 en haut de l'unité principale.

Comment remplacer les piles de l'anémomètre ?

Éteignez l'appareil. Retirez la vis du couvercle du compartiment à piles. Remplacez les piles usagées par quatre piles AAA neuves en respectant la polarité. Refermez le couvercle.

Comment utiliser le logiciel pour transmettre les données ?

Connectez l'appareil à l'ordinateur via le câble USB Type-C. Ouvrez le logiciel (téléchargé depuis le site Vevor), sélectionnez le port COM approprié dans les paramètres, puis cliquez sur Télécharger ou Enregistrer.

Que signifient les symboles de batterie sur l'écran ?

Le symbole à pleines barres indique une batterie suffisante. Quand il ne reste qu'une barre vide, les piles sont faibles et doivent être remplacées. Le symbole clignotant indique un niveau extrêmement faible.

Comment configurer la zone de mesure du débit d'air ?

Appuyez sur la touche AREA. Utilisez ▲/▼ pour ajuster chaque chiffre, et ◀/▶ pour sélectionner le chiffre ou l'unité (m² ou ft²). Validez en appuyant à nouveau sur AREA.

MODE D'EMPLOI EM2250 Vevor

Assistance technique et certificat de garantie électronique

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

"Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés.

par nous. Nous vous rappelons de vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

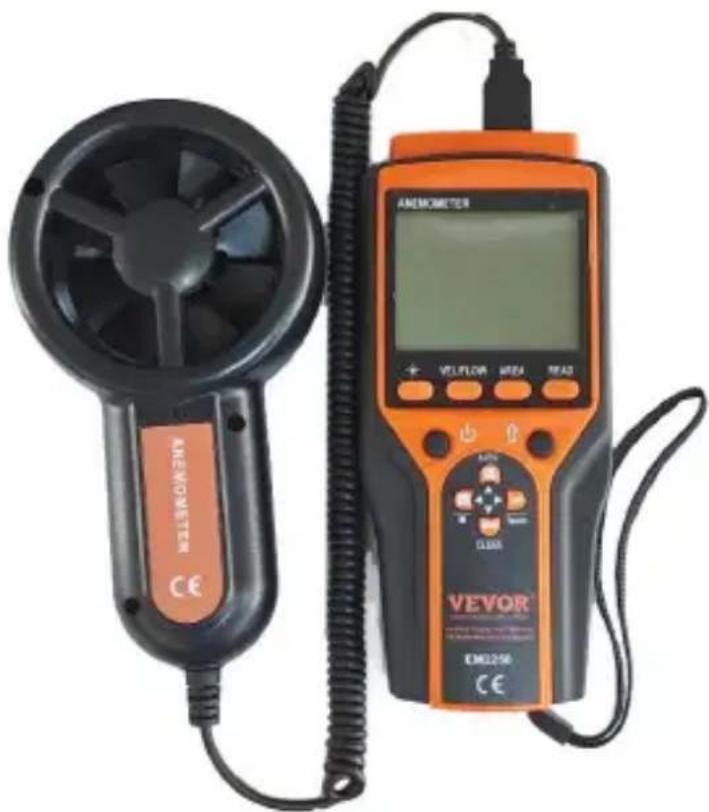

ANÉMOMÈTRE

MODÈLE : EM2250

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique www.vevor.com/support

Ceci est l'instruction originale, veuillez lire toutes les instructions du manuel soigneusement avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit est soumise au produit que vous avez reçu. Veuillez nous pardonner, nous ne vous informerons plus s'il existe des mises à jour technologiques ou logicielles sur notre produit.

	Avertissement : Pour réduire le risque de blessure, l'utilisateur doit lire les instructions manuel avec soin.
	Cet appareil est conforme à la partie 15 des règles FCC. L'opération est sous réserve des deux conditions suivantes :(1)Cet appareil ne peut pas provoquer interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçus, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.
	Ce produit est soumis aux dispositions de la directive européenne2012/19/CE. Le symbole représentant une poubelle sur roulettes barréeindique que le produit nécessite une collecte séparée des déchets dans leUnion européenne. Ceci s'applique au produit et à tous les accessoires marqué de ce symbole. Les produits marqués comme tels ne peuvent pas êtrejeté avec les ordures ménagères normales, mais doit être apporté à un point de collecte pour le recyclage des appareils électriques et électroniques

INTRODUCTION

Cet anémomètre peut être utilisé pour mesurer la vitesse du vent, le débit d'air et la température (température du vent et température du refroidissement éolien). C'est un outil de test très utile.

CARACTÉRISTIQUES

Mesures instantanées de la vitesse du vent, du débit d'air et de la température. Mesures de la vitesse maximale du vent, de la vitesse minimale du vent et

vitesse moyenne du vent.

Mesures du débit d'air maximum, du débit d'air minimum, du débit d'air moyen et du débit d'air à 2/3 Vmax.

Mesures de température maximale, de température minimale et de température moyenne.

Cinq types d'unités de mesure de la vitesse du vent parmi lesquelles choisir.

Deux types d'unités de mesure du débit d'air parmi lesquelles choisir.

Deux types d'unités de mesure de température parmi lesquelles choisir.

Réglage de la zone pour le débit d'air, avec deux options d'unité.

Indication de la force du vent.

Calcul de la température de refroidissement éolien.

Stockage manuel/automatique de la vitesse instantanée du vent, du débit d'air et

relevés de mesure de température.

Intervalle prédéfini (0,5 à 600,0 secondes) de sauvegarde automatique des lectures.

Stockage jusqu'à 999 ensembles de lectures dans l'EPROM intégrée.

Rappel de la vitesse du vent, du débit d'air ou de la température stockés.

Conservation des données en cas de panne de courant.

Effacement de toutes les lectures stockées en même temps.

Transmission de données.

Indication du niveau de charge de la batterie.

Mise hors tension automatique.

Indication de dépassement de limite.

Conservation des données.

AVERTISSEMENT

• Avant utilisation, inspectez l'unité à palettes pour déceler des fissures et du plastique manquant. Ne pas utiliser ce produit compteur s'il est endommagé.
• Lorsque l'indicateur de niveau de charge de la batterie indique "☐", les piles ne sont pas chargées suffisamment et doivent être remplacées immédiatement.
• N'utilisez pas le lecteur s'il fonctionne anormalement.
• N'utilisez pas le compteur en présence de gaz, de vapeurs ou de poussières explosives.
• Le compteur n'est pas étanche, ne l'utilisez pas sous la pluie.
• Lors de l'entretien du compteur, utilisez uniquement les pièces de rechange spécifiées.
• N'utilisez pas le lecteur avec le couvercle des piles ou le boîtier ouvert.
• Lors de l'installation de la batterie, assurez-vous que les connexions de polarité sont correctes.

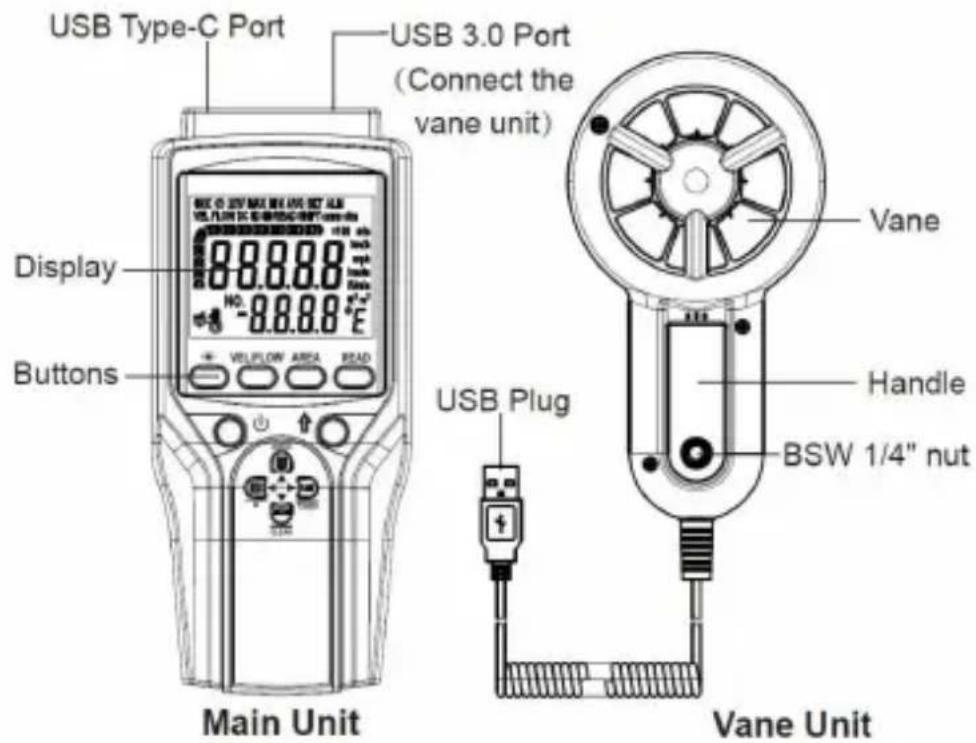

VÉRIFICATION

Déballez soigneusement votre colis et assurez-vous que vous disposez des éléments suivants.

Dans le cas où un article serait manquant ou si vous constatez une inadéquation ou un dommage, contactez rapidement

le bureau d'achat.

• Unité anémomètre ---- 1 pièce
• Unité à palettes ---- 1 pièce
• Pile AAA 1,5 V ---- 4 pièces
• Câble de données USB Type-C ---- 1 pièce
• Manuel d'utilisation ---- 1 pièce

INSTRUCTIONS POUR LE COMPTEUR

1. Pour garantir la précision des mesures, vous devez tenir l'unité à palettes de manière à ce que le flux d'air traverse les aubes de l'arrière vers l'avant (l'arrière est l'endroit où le filetage de montage est situé) et gardez l'axe des aubes à moins de 20° de la direction du vent pendant la mesure.
2. Si nécessaire, vous pouvez monter l'unité à palettes sur un autre objet ou sur un trépied à l'aide d'un boulon BSW 1/4" (non inclus). (Voir la figure ci-dessus.)

RACCORDEMENT DE L'UNITÉ À PALETTES

La fiche de l'unité à palettes doit être insérée dans le port (port USB 3.0) en haut de l'unité principale. La fiche et le port sont codés de sorte que la fiche ne puisse s'insérer que dans le port dans un sens.

ALLUMER LE COMPTEUR

1. Installez quatre piles neuves (1,5 V, AAA ou équivalent) dans le compartiment à piles. L'écran affichera brièvement tous les segments.
2. Appuyez sur la touche " pour allumer le compteur. Remarque : si l'unité à palettes n'est pas connectée ou si le contact entre la fiche et le port est mauvais, l'écran affiche "Err" et le symbole "ALM". Le compteur est alors incapable de mesurer et de stocker des données.

ALLUMER/ÉTEINDRE LE RÉTROÉCLAIRAGE

Appuyez sur la touche " " pour allumer ou éteindre le rétroéclairage, si nécessaire.

ACTIVATION ET DÉSACTIVATION DE LA MISE HORS TENSION AUTOMATIQUE

FONCTIONNALITÉ

Lorsque le compteur n'est pas en mode d'enregistrement ou de transmission automatique des données, vous pouvez maintenir enfoncée la touche "🔊" pendant environ 2 secondes pour activer ou désactiver la fonction de mise hors tension automatique. Lorsque cette fonction est activée, l'indicateur " " s'affiche. Sauf en cas d'enregistrement automatique des données ou de transmission de données, le compteur s'éteint automatiquement si aucun bouton n'est enfoncé pendant environ 5 minutes.

ACTIVATION ET DÉSACTIVATION DE LA FONCTION SECONDAIRE

Appuyez sur la touche "↑" pour activer la fonction secondaire des autres boutons. L'écran affichera le symbole "SHIFT". Ensuite, vous pouvez appuyer sur n'importe quel autre bouton pour afficher l'interface de la fonction secondaire. S'il n'y a pas de fonction secondaire, appuyer sur ce bouton n'aura aucun effet.

Appuyez à nouveau sur la touche "SHIFT" pour désactiver la fonction secondaire des autres boutons ; le symbole "SHIFT" disparaîtra.

SÉLECTION DE LA MESURE DE LA VITESSE DU VENT / DÉBIT D'AIR

En mode de mesure instantanée, appuyez sur la touche " " pour sélectionner soit le mode de mesure de la vitesse du vent (indiqué par le symbole " " affiché à l'écran), soit le mode de mesure du débit d'air (indiqué par le symbole "FLOW" affiché à l'écran).

VERROUILLAGE / DÉVERROUILLAGE DES LECTURES

En mode mesure, appuyez brièvement sur la touche "H" pour entrer en mode de conservation des données. Les lectures actuelles sont verrouillées et le symbole "H" apparaît à l'écran comme indicateur. Pour quitter le mode Data Hold, appuyez brièvement sur la touche "H" à nouveau. Les lectures sont déverrouillées et le symbole "H" disparaît.

SÉLECTION D'UNE UNITÉ DÉSIRÉE

En mode mesure instantanée, vous pouvez appuyer une fois sur la touche « UNIT » pour entrer dans le mode de réglage de l'unité. L'écran affiche le symbole « SET ». Vous pouvez appuyer plusieurs fois sur la touche « UNIT » pour faire défiler les paramètres « m/s », « km/h », « mph », « nœuds », « ft/min », « cmm », « cfm », « °C », « °F », «

Lorsque l'unité souhaitée apparaît, relâchez le bouton. Environ 2 secondes plus tard, le compteur enregistre automatiquement l'unité et quitte le mode de réglage de l'unité. (Le réglage n'est pas enregistré après une coupure de courant.)

COMMUTATION DE L'AFFICHAGE ENTRE LA TEMPÉRATURE DU VENT ET LE VENT

Température de refroidissement Appuyez sur « UNIT » pour sélectionner l'unité correspondante afin de basculer l'affichage entre la température du vent et la température de refroidissement éolien.

RÉGLAGE DE LA ZONE DE MESURE DU DÉBIT D'AIR

Avant de mesurer le débit d'air, assurez-vous que le réglage de la zone du compteur correspond à celui de la zone du conduit d'air à tester ; sinon, les résultats de mesure seront erronés.

1. En mode de mesure instantanée, appuyez sur le bouton « AREA » pour afficher l'interface de réglage de la zone. L'écran affichera « SET » pour le réglage. Et l'écran secondaire affichera la zone actuelle (avec une valeur par défaut de 1.000) et le chiffre le plus à gauche de cette zone clignotera.
2. Vous pouvez appuyer sur le bouton « ◀ » ou « ▶ » pour sélectionner le chiffre ou l'unité souhaitée, qui clignotera comme indication ; puis appuyez sur le bouton « ▼ » ou « ▲ » pour ajuster la valeur sélectionnée ou changer l'unité.

Vous pouvez appuyer une fois sur la touche « ▲ », puis appuyer sur le bouton « H » pour déplacer la virgule décimale.

Utilisez les méthodes mentionnées ci-dessus pour ajuster le paramètre de zone sur l'écran secondaire jusqu'à ce qu'il corresponde à la zone du conduit d'air à tester.

Astuce : La plage de réglage de la zone du compteur est de 0,001 à 9999 pi² ou de 0,001 à 9999 m².

1. Une fois que vous avez terminé de définir la zone, appuyez sur « AREA » une fois pour enregistrer le paramètre de zone et revenir au mode de mesure instantanée. (Les paramètres ne sont pas enregistrés après une coupure de courant.)

RÉGLAGE DE LA ZONE DE MESURE DU DÉBIT D'AIR

1. Appuyez sur la touche " pour allumer le compteur. L'écran affiche "

VEL " et

le compteur est en mode de mesure instantanée de la vitesse du vent.

1. Tenez l'unité à palettes de manière à ce que le flux d'air passe à travers les palettes par l'arrière.

à l'avant. Pour garantir la précision des mesures, maintenez l'axe des aubes à l'intérieur

20° de la direction du vent.

1. Attendez 2 secondes pour que la lecture se stabilise, puis lisez la lecture de la vitesse du vent.
2. En mode de mesure instantanée de la vitesse du vent, vous pouvez appuyer sur la touche "bouton pour afficher le maximum

lecture de la vitesse du vent (indiquée par le symbole "MAX"), vitesse minimale du vent lecture(indiquée par le symbole "MIN") ou lecture de la vitesse moyenne du vent (indiqué par le symbole "AVG") de toutes les lectures prises depuis la mesure commencé.

1. Lorsque l'écran affiche la vitesse moyenne du vent, vous pouvez appuyer sur le bouton

MODE " pour revenir au mode de mesure instantanée de la vitesse du vent. CLEAR

MESURE DU DÉBIT D'AIR MAXIMUM, DÉBIT D'AIR MINIMUM, MOYENNE

1. Appuyez sur la touche

DÉBIT D'AIR ET DÉBIT D'AIR 2/3VMAX "pour allumer le compteur. L'écran affiche "

VEL " et

le compteur est en mode de mesure instantanée de la vitesse du vent.

1. Appuyez sur la touche "VEL/FLOW Bouton" pour passer en débit d'air instantané

mode de mesure. L'écran affiche "

FLOW comme indicateur.

1. Tenez l'unité à palettes de manière à ce que le flux d'air passe à travers les palettes par l'arrière.

à l'avant. Pour garantir la précision des mesures, maintenez l'axe des aubes à l'intérieur

20° de la direction du vent.

1. Attendez 2 secondes pour que la lecture se stabilise, puis lisez la lecture du débit d'air.
2. En mode de mesure instantanée du débit d'air, vous pouvez appuyer sur le bouton "bouton

pour afficher la lecture du débit d'air maximum (indiqué par le symbole " MAX"),

lecture du débit d'air minimum (indiqué par le symbole " MIN"), débit d'air moyen

lecture (indiquée par le symbole "AVG"), ou lecture du débit d'air 2/3Vmax (indiqué

par le symbole "2/3VMAX") de toutes les lectures prises depuis le début de la mesure.

1. Lorsque l'écran affiche la lecture du débit d'air 2/3 Vmax, vous pouvez appuyer sur le bouton

MODE " pour revenir au mode de mesure instantanée du débit d'air. CLEAR

Note :

Lors de la mesure de la vitesse maximale/minimale/moyenne du vent ou du débit d'air, le compteur mesure également la température maximale/minimale/moyenne.

INSTRUCTIONS POUR LE DÉBIT D'AIR

Lorsque le débit d'air dépasse 9999, l'écran affichera les quatre premiers chiffres de la valeur du débit. Le multiplicateur "x10" s'affichera lorsque le débit d'air est ≥ 10 000 ; et quand il est ≥ 100 000, le multiplicateur "x100" sera affiché.

Remarque : La zone doit être définie avant de mesurer le débit d'air.

INSTRUCTION POUR LA TEMPÉRATURE DE REFROIDISSEMENT ÉOLIEN

Après avoir sélectionné l'unité de température de refroidissement éolien, le symbole "il" sera affiché. Lorsque la vitesse du vent est 1,34 m/s et que la température du vent est ≤ 10 °C, la température de refroidissement éolien est calculée ; lorsque la vitesse du vent est ≤ 1,34 m/s, et la température du vent est ≤ 10 °C, la température de refroidissement éolien est égale à la température du vent ; lorsque la température du vent est > 10 °C, l'écran affiche « Hi ».

UTILISATION DE LA FONCTION DE STOCKAGE DE DONNÉES

1. Lors de la mesure de la vitesse instantanée du vent/du débit d'air dont la lecture est en cours affiché sur l'écran principal, vous pouvez enregistrer les lectures actuelles en utilisant l'une des deux méthodes suivantes :

Sauvegarde manuelle des lectures actuelles Pendant que la mesure est en cours, appuyez sur la touche " " bouton une fois ; les lectures actuelles seront enregistrées dans l'EPROM intégrée et l'écran affichera le symbole

M " pendant environ 0,5 seconde à titre indicatif. Après la disparition du symbole, vous pouvez continuer à appuyer sur ce bouton pour enregistrer les nouvelles lectures actuelles, et ainsi de suite.

Sauvegarde automatique des lectures actuelles à des intervalles prédéfinis Pendant que la mesure est en cours, appuyez une fois sur la touche " ", puis appuyez sur le bouton "AUTO" pour commencer à enregistrer automatiquement les lectures dans l'EPROM intégrée à intervalles prédéfinis ; le symbole "M" clignotera sur l'écran à titre indicatif.

(Pendant le stockage automatique des lectures actuelles, vous ne pouvez pas changer l'unité ou

la zone ou rappeler les données stockées.) À tout moment, vous pouvez arrêter de sauvegarder les lectures en appuyant sur le bouton "AUTO".

1. Lorsque l'EPROM est pleine, le symbole " " cessera de clignoter et s'affichera constamment ; dans cet état, le compteur ne peut plus enregistrer

de lecture dans l'EPROM. Et si vous appuyez sur le bouton "afficher", "COMPLET" s'affichera.

1. Les données stockées comprennent des lectures instantanées de la vitesse du vent, du débit d'air, de la température et de la température de refroidissement éolien.

Note :

1. Avant de démarrer l'enregistrement automatique des mesures, assurez-vous d'avoir défini l'intervalle d'enregistrement pour répondre à vos besoins.
2. Chaque fois avant de commencer à enregistrer les mesures, assurez-vous que le réglage de la zone du compteur est correct.

RAPPEL DES DONNÉES STOCKÉES

1. En mode mesure instantanée, appuyez sur la touche "READ" pour rappeler les données stockées. L'écran affiche "READ" comme indicateur. Et la dernière donnée enregistrée

et son numéro d'enregistrement correspondant sont affichés à l'écran. (Le compteur rappelle par défaut la lecture instantanée de la vitesse du vent.)

1. Vous pouvez appuyer sur le bouton "▲" pour augmenter ou sur le bouton "▼" pour diminuer le numéro d'enregistrement de 1.

Si vous maintenez enfoncée la touche ▲ ou ▼, le numéro d'enregistrement augmentera ou diminuera rapidement.

1. Utilisez la méthode mentionnée ci-dessus pour sélectionner le numéro d'enregistrement souhaité.

Appuyez sur le bouton ◀ ou le bouton ▶ pour rappeler le vent instantané.

Lecture de la vitesse, du débit d'air, de la température du vent ou de la température de refroidissement éolien de cet enregistrement.

1. Appuyez et maintenez enfoncées les touches " " et "MODE CLEAR" pendant environ 2 secondes pour effacer les données stockées. L'écran affichera " --- ".
2. Appuyez sur la touche "READ" pour quitter le mode de rappel, le compteur reviendra au mode de mesure instantanée.

RÉGLAGE DE L'INTERVALLE DE SAUVEGARDE DU STOCKAGE AUTOMATIQUE DES

LECTURES

1. Appuyez sur la touche "↑" une fois, puis appuyez sur le bouton "UNIT/Tauto", l'écran affichera les symboles "SET" et "M".
2. L'écran secondaire affiche l'intervalle de sauvegarde actuel du stockage automatique. Vous pouvez régler l'intervalle d'enregistrement dans une plage de 0,5 à 600,0 secondes.
3. Vous pouvez appuyer sur le bouton pour augmenter ou sur le bouton "▼" pour diminuer l'intervalle de sauvegarde de 0,5 seconde.

Si vous maintenez enfoncée la touche " ou " ", l'intervalle de sauvegarde augmentera ou diminuera rapidement.

1. Une fois que vous avez fini de régler l'intervalle de sauvegarde, appuyez sur le bouton pour enregistrer l'intervalle de sauvegarde ; le compteur reviendra en mode de mesure instantanée.

(Les paramètres ne sont pas enregistrés après une coupure de courant.)

TRANSMISSION DE DONNÉES

1. Connectez le lecteur à l'ordinateur via un câble de données USB Type-C. Puis ouvrez les logiciels.
2. Configurez le port série correspondant dans le logiciel, cliquez sur télécharger ou sur l'icône d'enregistrement et transmettez les données au logiciel. Pendant la transmission des données, l'écran affichera un symbole clignotant "

Note :

Le logiciel prend en charge des fonctions telles que des graphiques et des rapports. Pour les téléchargements sur le site Web, les instructions d'installation et d'utilisation concernant le logiciel, veuillez vous reporter au manuel d'utilisation du logiciel fourni à la fin.

CARACTÉRISTIQUES

Batterie : pile 1,5 V, AAA ou équivalent, 4 pièces

Environnement d'exploitation :

Unité principale — température : 0°C \~ 40°C ; humidité relative : < 80 %

Unité à palettes — température : -10 °C \~ 60 °C ; humidité relative : < 90 %

Environnement de stockage :

Température : -20°C \~ 60°C Humidité relative : < 90 %

Indication de dépassement :

Lorsque la vitesse du vent mesurée dépasse 45 m/s (162 km/h, 8 858,3 pieds/min,

100,8 mph, ou 87,48 nœuds), l'écran affiche « OL ».

Lorsque la température du vent est inférieure à -10 °C (14 °F), l'écran affiche « Lo » ;

lorsqu'elle est supérieure à 60 °C (140 °F), l'écran affiche « Hi ».

Lorsque le débit d'air dépasse la plage d'affichage (9999 x 100), l'écran affiche « OL ».

Lorsque la température de refroidissement éolien est inférieure à -27,7 °C (-17,8 °F), l'écran affiche

« Lo » ; lorsqu'elle est supérieure à 10 °C (50 °F), l'écran affiche « Hi ».

Indication du niveau de batterie :

Lorsque l'écran affiche «

», cela indique que le niveau de la batterie est suffisant.

Lorsque l'écran affiche «

», cela indique que le niveau de la batterie est bon.

Lorsque l'écran affiche «

», cela indique que le niveau de la batterie est modéré.

Lorsque l'écran affiche "

", cela indique que le niveau de la batterie est faible, et

le remplacement de la batterie est recommandé.

Lorsque l'écran affiche "

", cela indique que le niveau de la batterie est extrêmement

faible, les piles doivent être remplacées.

Degré IP : IP10

Taille : unité principale — 169 mm x 75 mm x 36 mm.

Unité à palettes — 183 mm x 92 mm x 40 mm

Poids : 412g

VITESSE DU VENT

	Range	Resolution	Accuracy
m/s	0 ~ 45.000	0.034	±(5% + 0.5m/s)
km/h	0 ~ 162.00	0.122	±(5%+1.8km/h)
ft/min	0 ~ 8859.1	6.69	±(5% + 98.4ft/min)
knots	0 ~ 87.480	0.066	±(5% + 0.97knots)
mph	0 ~ 100.80	0.076	±(5% +1.12mph)

FLUX D'AIR

	Range	Resolution	Area
cmm	0 ~ 999900	0.001 ~ 100	0 ~ 9999 m2
cfm	0 ~ 999900	0.001 ~ 100	0 ~ 9999 ft2

TEMPÉRATURE DU VENT

	Range	Resolution	Accuracy
°C	-10°C ~ 60°C	0.1°C	±2°C
°F	14°F ~ 140°F	0.2°F	±3.6°F

TEMPÉRATURE DE REFROIDISSEMENT ÉOLIEN

	Range	Resolution	Condition
°C	-27.7°C ~ 10°C	0.1°C	Ambient temperature: -10°C~10°C Wind Velocity: 1.34m/s~45m/s
°F	-17.8°F ~ 50°F	0.2°F	Ambient temperature: 14°F~50°F Wind Velocity: 1.34m/s~45m/s

ÉCHELLE DE BEAUFORT

Remplacement de la batterie

Lorsque l'écran affiche "

", les piles ne sont pas assez puissantes et doivent être

remplacées immédiatement.

Pour remplacer les piles, éteignez d'abord le lecteur. Retirez la vis du couvercle de la batterie et retirez le couvercle de la batterie.

Remplacez les piles épuisées par des neuves du même type, en vous assurant que les connexions de polarité sont correctes.

ceux du même type, assurez-vous que les connexions de polarité sont correctes.

Réinstallez le couvercle de la batterie et la vis.

Si vous n'utilisez pas le lecteur pendant une longue période, retirez les piles du compteur pour éviter la corrosion.

1. Si vous n'utilisez pas le lecteur pendant une longue période, retirez les piles du compteur pour éviter la corrosion.
2. Essuyez périodiquement le boîtier du compteur avec un chiffon humide. N'utilisez pas d'abrasif ou de solvant. Remarque : Ne laissez aucun liquide pénétrer dans le boîtier ou dans le port situé sur le dessus du compteur. Ne stockez pas et n'utilisez pas le lecteur dans les endroits suivants où il pourrait être sujet à : a. des éclaboussures d'eau ou des niveaux élevés de poussière ; b. de l'air à forte teneur en sel ou en soufre ; c. de l'air contenant d'autres gaz ou matières chimiques ; d. une température ou une humidité élevée (au-dessus de 50 % et 90 %) ou une lumière directe du soleil.

Configuration système requise

1. Minimum 512 Mo de RAM disponible

Minimum 1 Go d'espace disque libre

Minimum 1 Go d'espace disque libre

Interface USB 2.0 ou 3.0

Système d'exploitation :

Microsoft Windows XP SP3, Windows Vista, Windows 7, Windows 8, Windows 10

Logiciel de lecture de fichiers CSV et PDF.

Remarque : Le logiciel de lecture CSV doit prendre en charge le codage UTF-8 et ANSI.

1. Télécharger

Téléchargez le fichier d'installation à partir du site Web suivant :

Double-cliquez sur le fichier d'installation et suivez les invites pour terminer l'installation.

Note :

Le logiciel doit être installé avec le privilège d'administrateur système.

4. Configuration initiale

Connectez le lecteur au port USB de l'ordinateur à l'aide d'un câble de données USB Type-C et allumez le compteur. Ouvrez ensuite le logiciel en tant qu'administrateur via un raccourci et sélectionnez le port COM approprié dans la fenêtre des paramètres. Après avoir sélectionné, cliquez sur "OK" pour appliquer les paramètres, puis cliquez sur "Télécharger" ou "Enregistrer" pour activer le logiciel pour recevoir les données transmises par le compteur.

Les fonctions des icônes dans la figure ci-dessous sont les suivantes, de gauche à droite : Télécharger, Enregistrer, Exporter, Définir.

La fenêtre des paramètres des options est illustrée dans la figure ci-dessous.

Options Set

Port série

État

Nom du port

COM1

Température

Surface

Vitesse

m/s

○ km/h

○ mph

Débit

○ CMM

Langue

Anglais

○ nœuds

○ ft/min

CFM

○ Chinois

OK

Annuler

Remarque :

Les unités pour la vitesse du vent, le débit d'air, la surface et la température sur le compteur et les logiciels informatiques sont réglables indépendamment.

Le logiciel informatique ne peut se connecter qu'à un seul anémomètre à la fois.

REMARQUE

1. Ce manuel est sujet à modification sans préavis.
2. Notre société n'assumera aucune autre responsabilité en cas de perte.
3. Le contenu de ce manuel ne peut pas être utilisé comme raison d'utiliser le compteur pour toute application particulière.

LISTE DES ACCESSOIRES

1. Mode d'emploi * 1
2. Cordon du produit 1
3. Mallette de transport du produit 1
4. Piles au carbone (AAA) * 4
5. Ligne télescopique 1

Importé aux États-Unis : Sanven Technology Ltd, Suite 250, 9166 Anaheim

Unité 5 Maison Albert Edward, La

Pavillons Preston, Royaume-Uni

Fabriqué en Chine

VEVOR®

TOUGH TOOLS, HALF PRICE

Assistance technique et certificat de garantie électronique www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

SPERREN/ENTSPERREN DER WERTE
