EM2250 - Sprzęt pomiarowy Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Cyfrowy anemometr łopatkowy
Marka	Vevor
Model	EM2250
Wymiary (jednostka główna)	169 x 75 x 36 mm
Wymiary (jednostka łopatkowa)	183 x 92 x 40 mm
Waga całkowita	412 g
Zasilanie	4 baterie AAA 1,5 V
Zakres pomiaru prędkości wiatru	0 do 45 m/s
Dokładność prędkości wiatru	±(5% + 0,5 m/s)
Zakres pomiaru przepływu powietrza	0 - 999900 (cmm lub cfm)
Zakres pomiaru temperatury	-10°C do 60°C
Dokładność temperatury	±2°C
Temperatura ochładzania wiatrem	-27,7°C do 10°C (w określonych warunkach)
Przechowywanie danych	Do 999 serii w EPROM
Interfejs transmisji	USB Type-C (dla oprogramowania PC)
Główne funkcje	Pomiar chwilowy, maks./min./średnia, przytrzymanie, podświetlenie, auto-wyłączenie, skala Beauforta
Konserwacja	Przetrzeć wilgotną szmatką, wyjąć baterie w przypadku dłuższego nieużywania
Bezpieczeństwo	Nie używać w atmosferze wybuchowej ani na deszczu; przed użyciem sprawdzić urządzenie
Zawartość opakowania	Anemometr, jednostka łopatkowa, 4 baterie AAA, kabel USB, instrukcja obsługi, walizka transportowa
Gwarancja i wsparcie	Wsparcie techniczne i elektroniczny certyfikat gwarancji na www.vevor.com/support

Często zadawane pytania - EM2250 Vevor

Jak włączyć anemometr Vevor EM2250?

Zainstaluj cztery baterie AAA (1,5 V) w komorze. Naciśnij przycisk włącz/wyłącz, aby włączyć urządzenie. Ekran przez chwilę wyświetla wszystkie segmenty.

Jak zmienić jednostkę pomiaru prędkości wiatru?

W trybie pomiaru chwilowego naciśnij raz przycisk UNIT. Ekran wyświetli SET. Naciskaj wielokrotnie, aby przewinąć jednostki: m/s, km/h, mph, węzły, ft/min. Zwolnij na około 2 sekundy, aby zatwierdzić.

Jak zmierzyć przepływ powietrza tym urządzeniem?

Najpierw upewnij się, że obszar pomiaru jest prawidłowo ustawiony (przycisk AREA). Następnie naciśnij przycisk VEL/FLOW, aby przejść w tryb przepływu powietrza (wyświetlone FLOW). Trzymaj jednostkę łopatkową w strumieniu powietrza i odczytaj wartość.

Jak ręcznie zapisać pomiar?

Podczas pomiaru naciśnij przycisk M (zapis). Symbol M pojawi się na chwilę, potwierdzając zapis w pamięci EPROM.

Jak przywołać zapisane dane?

W trybie pomiaru chwilowego naciśnij READ. Użyj ▲ lub ▼, aby przeglądać numery zapisów, a ◀/▶, aby wyświetlić prędkość, przepływ lub temperaturę.

Co zrobić, gdy ekran wyświetla 'Err' i symbol ALM?

Oznacza to, że jednostka łopatkowa nie jest prawidłowo podłączona lub kontakt jest słaby. Sprawdź połączenie kabla w porcie USB 3.0 na górze jednostki głównej.

Jak wymienić baterie w anemometrze?

Wyłącz urządzenie. Odkręć śrubę pokrywy komory baterii. Zastąp zużyte baterie czterema nowymi bateriami AAA, przestrzegając polaryzacji. Zamknij pokrywę.

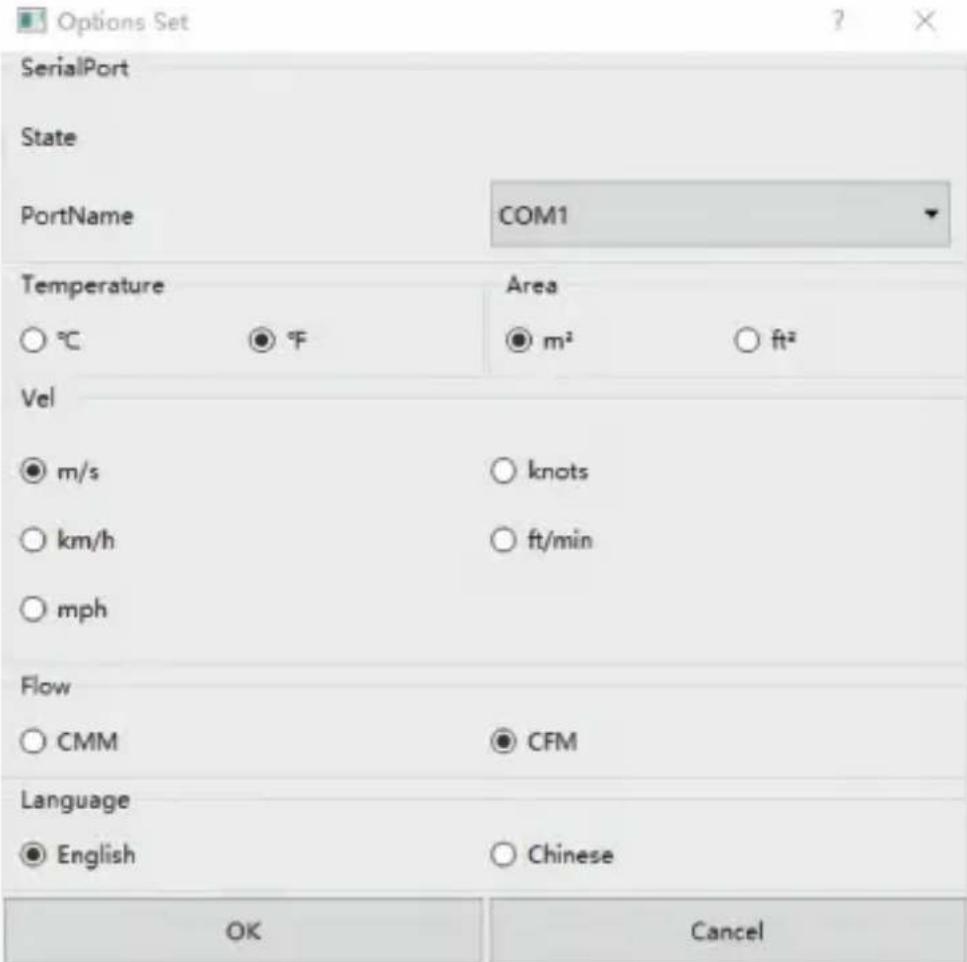

Jak korzystać z oprogramowania do przesyłania danych?

Podłącz urządzenie do komputera za pomocą kabla USB Type-C. Otwórz oprogramowanie (pobrane ze strony Vevor), wybierz odpowiedni port COM w ustawieniach, a następnie kliknij Pobierz lub Zapisz.

Co oznaczają symbole baterii na ekranie?

Symbol z pełnymi paskami oznacza wystarczający poziom baterii. Gdy pozostaje tylko jeden pusty pasek, baterie są słabe i należy je wymienić. Migający symbol oznacza bardzo niski poziom.

Jak skonfigurować obszar pomiaru przepływu powietrza?

Naciśnij przycisk AREA. Użyj ▲/▼, aby dostosować każdą cyfrę, a ◀/▶, aby wybrać cyfrę lub jednostkę (m² lub ft²). Zatwierdź, ponownie naciskając AREA.

INSTRUKCJA OBSŁUGI EM2250 Vevor

Wsparcie techniczne i certyfikat e-gwarancji

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

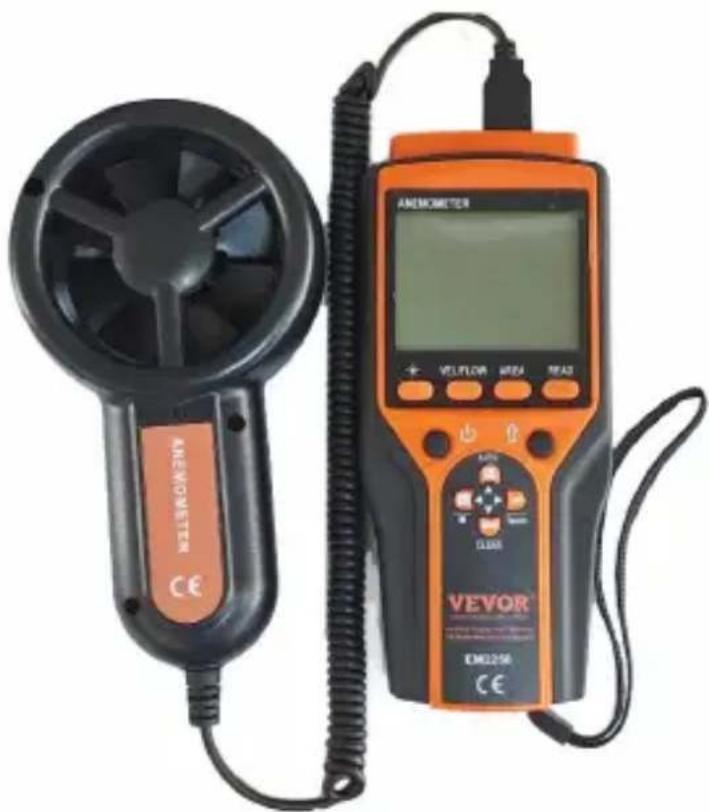

WIATROMIERZ

MODEL: EM2250

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Proszę, czuj się swobodnie by kontakt

my:Techniczne

Certyfikat wsparcia i e-gwarancji

To jest oryginalna instrukcja. Prosimy o zapoznanie się ze wszystkimi instrukcjami zawartymi w instrukcji ostrożnie przed rozpoczęciem pracy. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu podlega

produkt, który otrzymałeś. Proszę nam wybaczyć, że nie będziemy Państwa ponownie informować, jeśli są jakieś aktualizacje technologii lub oprogramowania naszego produktu.

	Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać instrukcję ręcznie.
	To urządzenie jest zgodne z częścią 15 przepisów FCC. Operacja jest z zastrzeżeniem dwóch następujących warunków:(1)To urządzenie nie może powodować szkodliwych zakłóceń oraz (2) to urządzenie musi akceptować wszelkie zakłócenia odbieranego sygnału, łącznie z zakłóceniami, które mogą powodować niepożądane działanie.
	Ten produkt podlega przepisom Dyrektywy Europejskiej2012/19/WE. Przekreślony symbol przedstawiający kosz na śmieci na kółkach wskazuje, że produkt wymaga oddzielnej zbiórki śmieci wUnia Europejska. Dotyczy to produktu i wszystkich akcesoriówoznaczone tym symbolem. Produkty oznaczone jako takie mogą nie być wyrzucać razem ze zwykłymi odpadami domowymi, ale należy je oddać do punktu punkt zbiórki sprzętu elektrycznego i elektronicznego przeznaczonego do recyklingu

WSTĘP

Anemometr ten może być używany do pomiaru prędkości wiatru, przepływu powietrza i temperatury (temperatura wiatru i temperatura odczuwalna przez wiatr). Jest to bardzo przydatne narzędzie testowe.

CECHY

Pomiary chwilowej prędkości wiatru, przepływu powietrza i temperatury. Pomiary

maksymalnej prędkości wiatru, minimalnej prędkości wiatru i

średnia prędkość wiatru.

Pomiary maksymalnego przepływu powietrza, minimalnego przepływu powietrza, średniego przepływu powietrza i

Przepływ powietrza 2/3 Vmaks.

Pomiary temperatury maksymalnej, minimalnej i średniej

temperatura.

Do wyboru pięć rodzajów jednostek pomiaru prędkości wiatru.

Do wyboru dwa rodzaje jednostek pomiaru przepływu powietrza.

Do wyboru dwa rodzaje jednostek pomiaru temperatury.

Ustawienie obszaru przepływu powietrza z dwiema opcjami jednostki.

Wskazanie siły wiatru.

Obliczanie temperatury odczuwalnej przez wiatr.

Ręczne/automatyczne zapamiętywanie chwilowej prędkości wiatru, przepływu powietrza i

odczyty pomiaru temperatury

Możliwość ustawienia interwału (0,5 - 600,0 s) automatycznego zapisywania odczytów.

Przechowywanie do 999 zestawów odczytów we wbudowanej pamięci EPROM.

Przywołanie zapisanej prędkości wiatru, przepływu powietrza lub odczytu temperatury.

Zachowywanie danych w przypadku utraty zasilania.

Kasowanie wszystkich zapisanych odczytów jednocześnie.

Transmisja danych.

Wskaźnik poziomu naładowania akumulatora.

Automatyczne wyłączanie.

Wskazanie przekroczenia zakresu.

Zatrzymanie danych.

OSTRZEŻENIE

- Przed użyciem sprawdź zespół łopatek pod kątem pęknięć i brakujących plastików. Nie używaj tego miernika, jeśli jest uszkodzony.

- Gdy wskaźnik poziomu naładowania akumulatora pokazuje „☐”, baterie nie są naładowane wystarczająco i należy je natychmiast wymienić.

- Nie używaj miernika, jeśli działa nieprawidłowo.

- Nie używaj miernika w miejscach, w których występują wybuchowe gazy, opary lub pyły.

- Miernik nie jest wodoodporny, nie używaj go podczas deszczu.

- Podczas serwisowania miernika należy używać wyłącznie określonych części zamiennych.

- Nie używaj miernika z otwartą pokrywą baterii lub obudową.

- Podczas instalowania baterii należy zwrócić uwagę na prawidłową polaryzację połączeń.

SPRAWDZAĆ

Ostrożnie rozpakuj paczkę i upewnij się, że zawiera następujące elementy. W

przypadku braku jakiegokolwiek elementu lub znalezienia niezgodności lub uszkodzenia, niezwłocznie skontaktuj się z biurem zakupów.

• Anemometr 1 sztuka

- Zespół łopatkowy ---- 1 kawałek

- Bateria 1,5 V AAA ---- 4 części

- Kabel do transmisji danych USB typu C 1 sztuka

- Instrukcja obsługi --1 kawałek

INSTRUKCJA MIERNIKA

1. Aby zapewnić dokładność pomiaru, należy trzymać moduł łopatkowy tak, aby powietrze było przepuszczane przepływ przechodzi przez łopatki od tyłu do przodu (tył jest tam, gdzie

znajduje się gwint montażowy) i utrzymywać oś łopatek w promieniu 20° od kierunku wiatru kierunek podczas pomiaru.

1. Jeśli to konieczne, możesz zamontować moduł łopatkowy na innym przedmiocie lub statywie za pomocą Śruba BSW 1/4" (brak w zestawie). (Patrz rysunek powyżej.)

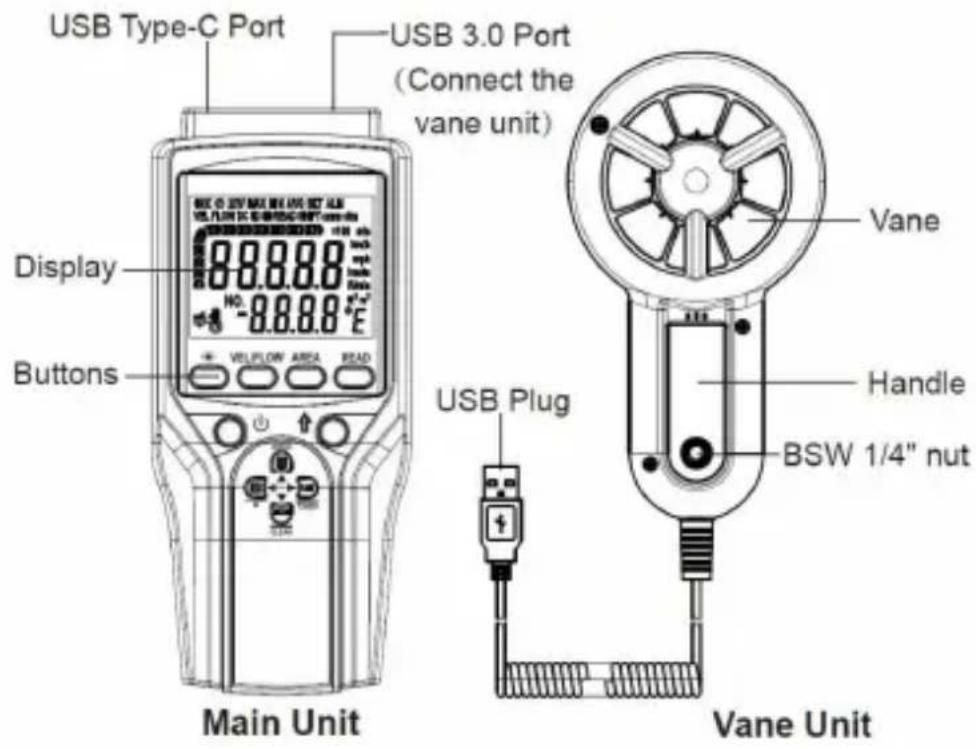

PODŁĄCZENIE JEDNOSTKI ŁOPATKOWEJ

Wtyczkę modułu łopatkowego należy włożyć do portu (port USB 3.0) znajdującego się na górze jednostki głównej. Wtyczka i port są tak wyprofilowane, że wtyczka pasuje do gniazda tylko w jedną stronę.

WŁĄCZENIE MIERNIKA

1. Włóż cztery nowe baterie (1,5 V, AAA lub odpowiednik) do komory baterii. Na wyświetlaczu na krótko pojawią się wszystkie segmenty.
2. Naciśnij przycisk „🔒”, aby włączyć miernik. Uwaga: jeśli moduł łopatkowy nie jest podłączony lub jeśli kontakt między wtyczką a portem jest zły, na wyświetlaczu będzie to widoczne.

Pojawi się „Err”, „---” i symbol „magazyn danych”.

ALM „Miernik nie jest w stanie zmierzyć i

WŁĄCZANIE/WYŁĄCZANIE PODŚWIETLENIA

Wciśnij "

", aby w razie potrzeby włączyć lub wyłączyć podświetlenie.

WŁĄCZANIE I WYŁĄCZANIE AUTOMATYCZNEGO WYŁĄCZANIA ZASILANIA

FUNKCJA

Jeśli miernik nie znajduje się w trybie automatycznego zapisywania lub transmisji danych, możesz przytrzymać w dół "🔍" i przytrzymać przez około 2 sekundy, aby włączyć lub wyłączyć funkcję automatycznego wyłączania. Gdy włączona jest funkcja automatycznego wyłączania, na wyświetlaczu pojawi się "🔍" jako wskaźnik. Z wyjątkiem automatycznego zapisywania lub transmisji danych, miernik wyłączy się automatycznie, jeśli przez około 5 minut nie zostanie naciśnięty żaden przycisk.

WŁĄCZANIE I WYŁĄCZANIE FUNKCJI DODATKOWEJ

Wciśnij "

", aby włączyć dodatkową funkcję innych przycisków

na wyświetlaczu pojawi się symbol „SHIFT”. Następnie możesz nacisnąć dowolny inny przycisk, aby wyświetlić interfejs funkcji dodatkowej. Jeśli nie ma funkcji dodatkowej, naciśnięcie tego przycisku nie będzie miało żadnego efektu.

Wciśnij "

" ponownie, aby wyłączyć funkcję drugorzędną innych przycisków, symbol „SHIFT” zniknie.

WYBÓR POMIARU PRĘDKOŚCI WIATRU/PRZEPŁYWU POWIETRZA

W trybie pomiaru chwilowego naciśnij przycisk „Tryb pomiaru VEL/FLOW”, aby wybrać prędkość wiatru (oznaczoną symbolem na wyświetlaczu) lub tryb pomiaru przepływu powietrza (oznaczony ikoną „FLOW” na wyświetlaczu).

BLOKOWANIE/ODBLOKOWANIE ODCZYTÓW

W trybie pomiaru naciśnij krótko przycisk „H”, aby wejść w tryb blokady danych. Bieżące odczyty są zablokowane i na wyświetlaczu pojawia się symbol „H” jako wskaźnik.

Aby wyjść z trybu wstrzymania danych, naciśnij krótko ten przycisk ponownie. Odczyty są odblokowane i symbol „H” znika.

WYBÓR ŻĄDANEJ JEDNOSTKI

W trybie pomiaru chwilowego można nacisnąć przycisk „UNIT” raz, aby wejść w tryb ustawiania jednostek. Na wyświetlaczu pojawi się symbol „SET”. Możesz naciskać wielokrotnie przycisk „UNIT”, aby przewijać jednostki: „m/s”, „km/h”, „mph”, „węzły”, „ft/min”, „cmm”, „cfm”, „°C”, „°F”, „°C” i „°P”.

Gdy pojawi się żądana jednostka, zwolnij przycisk. Około 2 sekundy później licznik automatycznie zapisuje jednostkę i wychodzi z trybu ustawiania jednostek. (Ustawienie nie jest zapisane po utracie zasilania.)

PRZEŁĄCZANIE WYŚWIETLANIA POMIĘDZY TEMPERATURĄ WIATRU A WIATREM

TEMPERATURA CHŁODZENIA

Wciśnij "Tauto", aby wybrać odpowiednią jednostkę do przełączania wyświetlania pomiędzy temperaturą wiatru a temperaturą odczuwalną przez wiatr.

USTAWIENIE OBSZARU POMIARU PRZEPŁYWU POWIETRZA

Przed pomiarem przepływu powietrza należy upewnić się, że ustawienie obszaru miernika odpowiada obszarowi kanału powietrznego, który ma być poddany badaniu; w przeciwnym razie wyniki pomiarów będą błędne.

1. W trybie pomiaru chwilowego naciśnij „interfejs ustawień obszaru. AREA", aby wyświetlić

Na wyświetlaczu pojawi się SET „A drugi wyświetlacz pokaże teraźniejszość

„ustawienie obszaru (z wartością domyślną 1.000) i cyfra znajdująca się najbardziej na lewo od tego obszaru ustawienie będzie migać.

1. Możesz nacisnąć przycisk "Lub", aby wybrać żądaną cyfrę lub jednostkę

„regulacja”, który będzie migał jako

wskazanie; a następnie naciśnij wybraną ▼ "Lub" ▲", aby dostosować wartość

cyfrę lub zmienić jednostkę.

Możesz nacisnąć "

", a następnie nacisnąć przycisk "

"przycisk do

przesunięcia przecinka dziesiętnego.

Użyj metod wymienionych powyżej, aby dostosować ustawienie obszaru na dodatkowym

wyświetlaczu, aż będzie odpowiadał obszarowi kanału powietrznego, który ma być testowany.

Wskazówka: Zakres ustawień powierzchni miernika wynosi 0,001-9999 stóp² lub 0,001-9999 m².

1. Po zakończeniu ustawiania obszaru naciśnij przycisk "AREA", aby zapisać

ustawienie obszaru i powrócić do trybu pomiaru chwilowego. (Ustawienia nie są zapisywane po utracie zasilania.)

USTAWIENIE OBSZARU POMIARU PRZEPŁYWU POWIETRZA

1. Naciśnij przycisk „", aby włączyć miernik. Na wyświetlaczu pojawi się "miernik znajduje się w trybie pomiaru chwilowej prędkości wiatru.

VEL " I

1. Przytrzymaj moduł łopatkowy tak, aby strumień powietrza przepływał przez łopatki od tyłu do przodu. Aby zapewnić dokładność pomiaru, należy utrzymywać oś łopatek w obrębie 20° kierunku wiatru.
2. Poczekaj 2 sekundy, aż odczyt się ustabilizuje, a następnie odczytaj odczyt prędkości wiatru.
3. W trybie pomiaru chwilowej prędkości wiatru można nacisnąć przycisk, aby wyświetlić maksimum

MODE CLEAR

odczyt prędkości wiatru (oznaczony symbolem „MAX”), minimalna prędkość wiatru (oznaczona symbolem „MIN”) lub średni odczyt prędkości wiatru (oznaczony symbolem „AVG”) wszystkich odczytów dokonanych od czasu rozpoczęcia pomiaru.

1. Gdy na wyświetlaczu pojawi się średni odczyt prędkości wiatru, możesz nacisnąć "MODE", aby powrócić do trybu pomiaru chwilowej prędkości wiatru.

POMIAR MAKSYMALNEGO PRZEPŁYWU POWIETRZA, MINIMALNEGO PRZEPŁYWU POWIETRZA, ŚREDNIEGO

1. Naciśnij przycisk „⏻", aby włączyć miernik. Na wyświetlaczu pojawi się "

VEL" I

miernik znajduje się w trybie pomiaru chwilowej prędkości wiatru.

1. Naciśnij przycisk „VEL/FLOW", aby przełączyć na tryb pomiaru chwilowego przepływu powietrza. Na wyświetlaczu pojawia się „FLOW" jako wskaźnik.
2. Przytrzymaj moduł łopatkowy tak, aby strumień powietrza przepływał przez łopatki od tyłu do przodu. Aby zapewnić dokładność pomiaru, należy utrzymywać oś łopatek w obrębie 20° kierunku wiatru.
3. Poczekaj 2 sekundy, aż odczyt się ustabilizuje, a następnie odczytaj odczyt przepływu powietrza.
4. W trybie pomiaru chwilowego przepływu powietrza można nacisnąć przycisk MODE/CLEAR, aby wyświetlić maksymalny odczyt przepływu powietrza (oznaczony symbolem „MAX”), minimalny odczyt przepływu powietrza (oznaczony symbolem „MIN”), średni przepływ powietrza

odczyt (oznaczony symbolem „AVG”) lub odczyt przepływu powietrza 2/3Vmax (wskazany za pomocą symbolu „2/3VMAX”) wszystkich odczytów dokonanych od momentu rozpoczęcia pomiaru.

1. Gdy na wyświetlaczu pojawi się odczyt przepływu powietrza 2/3 Vmax, możesz nacisnąć "MODE", aby powrócić do trybu pomiaru chwilowego przepływu powietrza.

Notatka:

Podczas pomiaru maksymalnej/minimalnej/średniej prędkości wiatru lub przepływu powietrza, miernik mierzy również temperaturę maksymalną/minimalną/średnią.

INSTRUKCJA PRZEPŁYWU POWIETRZA

Gdy przepływ powietrza przekroczy 9999, na wyświetlaczu pojawią się pierwsze cztery cyfry wartości przepływu powietrza. Mnożnik "x10" wyświetli się, gdy przepływ powietrza będzie 10000; a gdy wynosi 100000, mnożnik "x100" będzie pokazany.

Uwaga: Obszar należy wyznaczyć przed pomiarem przepływu powietrza.

INSTRUKCJA DOTYCZĄCA TEMPERATURY ODCZUWALNEJ WIATREM

Po wybraniu jednostki temperatury odczuwalnej wiatrem pojawia się symbol "

" będzie

wyświetlany. Gdy prędkość wiatru wynosi > 1,34 m/s, a temperatura wiatru jest

10°C, obliczana jest temperatura odczuwalna przez wiatr; gdy prędkość wiatru wynosi 1,34 m/s,

a temperatura wiatru wynosi 10 °C, temperatura odczuwalna przez wiatr jest równa temperaturze wiatru;

gdy temperatura wiatru wynosi > 10 °C, wyświetlacz pokazuje "Hi".

KORZYSTANIE Z FUNKCJI PRZECHOWYWANIA DANYCH

1. Podczas pomiaru chwilowej prędkości wiatru/przepływu powietrza, którego odczyt jest pokazany na głównym wyświetlaczu, możesz zapisać aktualne odczyty, korzystając z jednego z dwóch następujących sposobów:

Ręczne zapisywanie bieżących odczytów

W trakcie pomiaru naciśnij przycisk „

przycisk „raz; teraźniejszość

odczyty zostaną zapisane we wbudowanej pamięci EPROM, a na wyświetlaczu pojawi się symbol

" M " przez około 0,5 sekundy jako wskazanie. Po zniknięciu symbolu można

naciskaj dalej ten przycisk, aby zapisać nowe aktualne odczyty i tak dalej.

Automatyczne zapisywanie bieżących odczytów w ustalonych odstępach czasu

W trakcie pomiaru naciśnij przycisk „

", a następnie naciśnij przycisk

" AUTO M ", aby rozpocząć automatyczne zapisywanie odczytów we wbudowanej pamięci EPROM o godz ustawione interwały; symbol " M " będzie migać na wyświetlaczu jako wskazówka.

(Podczas automatycznego zapisywania bieżących odczytów nie można zmienić jednostki ani

obszaru lub przywołać zapisane dane.) W dowolnym momencie możesz przerwać zapisywanie odczytów naciśnięcie przycisku „AUTO” przycisk.

1. Gdy pamięć EPROM jest pełna, pojawia się symbol „” przestanie migać i zostanie wyświetlony stale na wyświetlaczu; w tym stanie licznik nie może już zapisać odczyt w EPROMie. A jeśli naciśniesz przycisk „AUTO”, na wyświetlaczu pojawi się ponownie pokaż „PEŁNY”.
2. Przechowywane dane obejmują chwilowe odczyty prędkości wiatru, przepływu powietrza, wiatru temperatura i temperatura odczuwalna przez wiatr.

Notatka:

1. Zanim rozpoczniesz automatyczne zapisywanie odczytów, upewnij się, że ustawiłeś interwał zapisywania, aby spełnić Twoje potrzeby.
2. Każdorazowo przed rozpoczęciem zapisywania odczytów należy upewnić się, że ustawienie obszaru licznika jest prawidłowe.

PRZYWOŁYWANIE ZAPISANYCH DANYCH

1. W trybie pomiaru chwilowego naciśnij przycisk „READ”, aby przywołać przechowywane dane. Na wyświetlaczu pojawia się „READ” jako wskaźnik. Ostatnie zapisane dane i odpowiadający im numer rekordu zostaną wyświetlone na ekranie. (Miernik domyślnie przywołuje chwilowy odczyt prędkości wiatru.)
2. Możesz nacisnąć przycisk „▲”, aby zwiększyć, lub „▼”, aby zmniejszyć numer rekordu o 1.

Jeśli naciśniesz i przytrzymasz przycisk „▲” lub „▼”, liczba rekordów będzie wzrastać lub szybko się zmniejszać.

1. Użyj powyższej metody, aby wybrać żądany numer rekordu. Następnie

wciśnij przycisk „◀” lub „▶”, aby przywołać chwilowy odczyt

prędkości wiatru, przepływu powietrza, temperatury wiatru lub temperatury odczuwalnej przez wiatr dla tego numeru rekordu.

1. Naciśnij i przytrzymaj przycisk „↑” i „MODE CLEAR” przez około 2 sekundy, aby wyczyścić przechowywane dane. Na wyświetlaczu pojawi się „---”.
2. Naciśnij przycisk „READ”, aby wyjść z trybu przywoływania, do którego miernik powróci do trybu pomiaru chwilowego.

USTAWIENIE OKRESU ZAPISU AUTOMATYCZNEGO

CZYTANIA

1. Naciśnij przycisk „↑”, a następnie naciśnij przycisk „UNIT/Tauto”. Na wyświetlaczu pojawią się symbole „SET” i „M”.
2. Drugi wyświetlacz pokazuje bieżący okres zapisywania automatycznego.

Można ustawić interwał zapisu w zakresie od 0,5 do 600,0 sekund.

1. Możesz nacisnąć przycisk „▲”, aby zwiększyć, lub „▼”, aby zmniejszyć

interwał zapisywania o 0,5 sekundy.

Jeśli naciśniesz i przytrzymasz przycisk „▲” lub „▼”, odstęp między zapisami będzie się zwiększał lub szybko zmniejszał.

1. Po zakończeniu ustawiania interwału zapisywania naciśnij przycisk „UNIT/Tauto”, aby zapisać interwał zapisywania; miernik powróci do trybu pomiaru chwilowego.

(Ustawienia nie są zapisywane po utracie zasilania.)

PRZESYŁANIE DANYCH

1. Podłącz miernik do komputera za pomocą kabla do transmisji danych USB typu C. Następnie otwórz oprogramowanie.
2. Skonfiguruj odpowiedni port szeregowy w oprogramowaniu, kliknij pobierz lub ikonę nagrywania i prześlij dane do oprogramowania. Podczas transmisji danych, na wyświetlaczu pojawi się migający symbol „

Notatka:

Oprogramowanie obsługuje takie funkcje, jak wykresy i raporty. Dla strony internetowej Proszę o instrukcje dotyczące pobierania, instalacji i użytkowania oprogramowania zapoznaj się z instrukcją obsługi oprogramowania znajdującą się na końcu.

SPECYFIKACJE

Bateria: bateria 1,5 V, AAA lub odpowiednik, 4 sztuki

Środowisko działania:

Jednostka główna —— temperatura: 0°C \~ 40°C; wilgotność względna: < 80%

Jednostka łopatkowa —— temperatura: -10°C \~ 60°C; wilgotności względna: < 90%

Środowisko przechowywania:

Temperatura: -20°C \~ 60°C Wilgotność względna: < 90%

Wskazanie przekroczenia zakresu:

Gdy zmierzona prędkość wiatru przekracza 45 m/s (162 km/h, 8858,3 ft/min,

100,8 mil na godzinę lub 87,48 węzła), na wyświetlaczu pojawi się „OL”.

Gdy temperatura wiatru spadnie poniżej -10°C (14°F), na wyświetlaczu pojawi się „Lo”;

gdy temperatura przekracza 60°C (140°F), na wyświetlaczu pojawia się komunikat „Hi”.

Gdy przepływ powietrza przekracza zakres wyświetlania (9999 x 100), na wyświetlaczu pojawia się komunikat „OL”.

Gdy temperatura odczuwalna spadnie poniżej -27,7°C (-17,8°F), na wyświetlaczu pojawi się komunikat

„Lo”; gdy temperatura przekracza 10°C (50°F), na wyświetlaczu pojawia się komunikat „Hi”.

Wskaźnik poziomu baterii:

Gdy na wyświetlaczu pojawi się „

", oznacza to, że poziom naładowania baterii jest wystarczający.

Gdy na wyświetlaczu pojawi się „

", oznacza to, że poziom naładowania baterii jest dobry

stan : schorzenie.

Gdy na wyświetlaczu pojawi się „

", oznacza to, że poziom naładowania baterii jest umiarkowany.

Gdy na wyświetlaczu pojawi się „

", wskazuje, że poziom naładowania baterii jest niski, oraz

zaleca się wymianę baterii.

Gdy na wyświetlaczu pojawi się „

", oznacza to, że poziom naładowania baterii jest wyjątkowo wysoki

niski, należy wymienić baterie.

Stopień IP: IP10

Rozmiar: Jednostka główna — 169 mm x 75 mm x 36 mm

Zespół łopatkowy — 183 mm x 92 mm x 40 mm

Waga: 412g

PRĘDKOŚĆ WIATRU

	Range	Resolution	Accuracy
m/s	0 ~ 45.000	0.034	±(5% + 0.5m/s)
km/h	0 ~ 162.00	0.122	±(5%+1.8km/h)
ft/min	0 ~ 8859.1	6.69	±(5% + 98.4ft/min)
knots	0 ~ 87.480	0.066	±(5% + 0.97knots)
mph	0 ~ 100.80	0.076	±(5% +1.12mph)

PRZEPŁYW POWIETRZA

	Range	Resolution	Area
cmm	0 ~ 999900	0.001 ~ 100	0 ~ 9999 m2
cfm	0 ~ 999900	0.001 ~ 100	0 ~ 9999 ft2

TEMPERATURA WIATRU

	Range	Resolution	Accuracy
°C	-10°C ~ 60°C	0.1°C	±2°C
°F	14°F ~ 140°F	0.2°F	±3.6°F

TEMPERATURA CHŁODNA WIATR

	Range	Resolution	Condition
°C	-27.7°C ~ 10°C	0.1°C	Ambient temperature: -10°C~10°C Wind Velocity: 1.34m/s~45m/s
°F	-17.8°F ~ 50°F	0.2°F	Ambient temperature: 14°F~50°F Wind Velocity: 1.34m/s~45m/s

SKALA BEAUFORTA

Gdy na wyświetlaczu pojawi się „☐”, baterie nie są wystarczająco naładowane i należy je natychmiast wymienić.

Aby wymienić baterie, należy najpierw wyłączyć miernik. Odkręć śrubę na pokrywie akumulatora

i zdejmij pokrywę baterii. Wymień wyczerpane baterie na nowe

tego samego typu, zwracając uwagę na prawidłową polaryzację połączeń.

Załóż ponownie pokrywę baterii i dokręć śrubę.

Ogólna konserwacja

1. Jeżeli nie będziesz używać miernika przez dłuższy czas, wyjmij z niego baterie, aby uniknąć korozji.
2. Okresowo przecieraj obudowę miernika wilgotną szmatką. Nie używaj materiałów ściernych ani rozpuszczalników.

Uwaga: Nie dopuść, aby jakakolwiek ciecz dostała się do obudowy lub portu na górze miernika.

Nie przechowuj ani nie używaj miernika w miejscach, w których może być on narażony na:

A. Rozpryski wody lub wysoki poziom pyłu. B. Powietrze o dużej zawartości soli lub siarki. C. Powietrze z innymi gazami lub materiałami chemicznymi. D. Wysoką temperaturę lub wilgotność (powyżej 50 °C, 90%) lub bezpośrednie działanie promieni słonecznych.

INSTRUKCJA OPROGRAMOWANIA

1. Wymagania systemowe

Minimum 512 MB dostępnej pamięci RAM

Minimum 1 GB wolnego miejsca na dysku twardym

Interfejs USB 2.0 lub 3.0

System operacyjny:

Microsoft Windows XP SP3, Windows Vista, Windows 7, Windows 8, Windows 10

Oprogramowanie do odczytu plików CSV i PDF.

Uwaga: oprogramowanie do odczytu plików CSV powinno obsługiwać kodowanie UTF-8 i ANSI.

1. Pobierz

Pobierz plik instalacyjny z następującej strony internetowej:

Kliknij dwukrotnie plik instalacyjny i postępuj zgodnie z instrukcjami, aby zakończyć instalację.

Notatka:

Oprogramowanie należy zainstalować z uprawnieniami administratora systemu.

4. Konfiguracja wstępna

Podłącz miernik do portu USB komputera za pomocą kabla do transmisji danych USB typu C i włącz miernik. Następnie otwórz oprogramowanie jako administrator za pomocą skrótu i w oknie ustawień wybierz odpowiedni port COM. Po wybraniu kliknij

„OK”, aby zastosować ustawienia, a następnie kliknij „Pobierz” lub „Nagraj”, aby włączyć oprogramowanie do odbioru danych przesyłanych z licznika.

Funkcje ikon na poniższym rysunku są następujące:

od lewej do prawej: Pobierz, Nagraj, Eksportuj, Ustaw.

Okno ustawień opcji pokazano na poniższym rysunku.

Jednostki prędkości wiatru, przepływu powietrza, powierzchni i temperatury na mierniku i oprogramowanie komputerowe można regulować niezależnie.

Oprogramowanie komputerowe może łączyć się jednocześnie tylko z jednym anemometrem.

NOTATKA

1. Niniejsza instrukcja może ulec zmianie bez powiadomienia.
2. Nasza firma nie będzie ponosiła żadnej innej odpowiedzialności za jakiekolwiek straty.
3. Treść niniejszej instrukcji nie może być podstawą do stosowania miernika jakieś specjalne zastosowanie.

LISTA AKCESORIÓW

1. Instrukcja obsługi ^* 1
2. Smycz do produktu 1
3. Futerał na produkt 1
4. Baterie węglowe (AAA) * 4
5. Lina teleskopowa 1

Nowa Południowa Walia 2122 Australia

Import do USA: Sanven Technology Ltd, Suite 250, 9166 Anaheim Place, Rancho Cucamonga, Kalifornia 91730

REPREZENT KE

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Niemcy

REPUBLIKA

Wielkiej Brytanii

Pooledas Group Ltd

Jednostka 5 Albert Edward House, The

Pawilony Preston, Wielka Brytania

Wyprodukowano w Chinach

VEVOR®

TOUGH TOOLS, HALF PRICE

Wsparcie techniczne i certyfikat e-gwarancji
