BRUKSANVISNING EM2250 Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

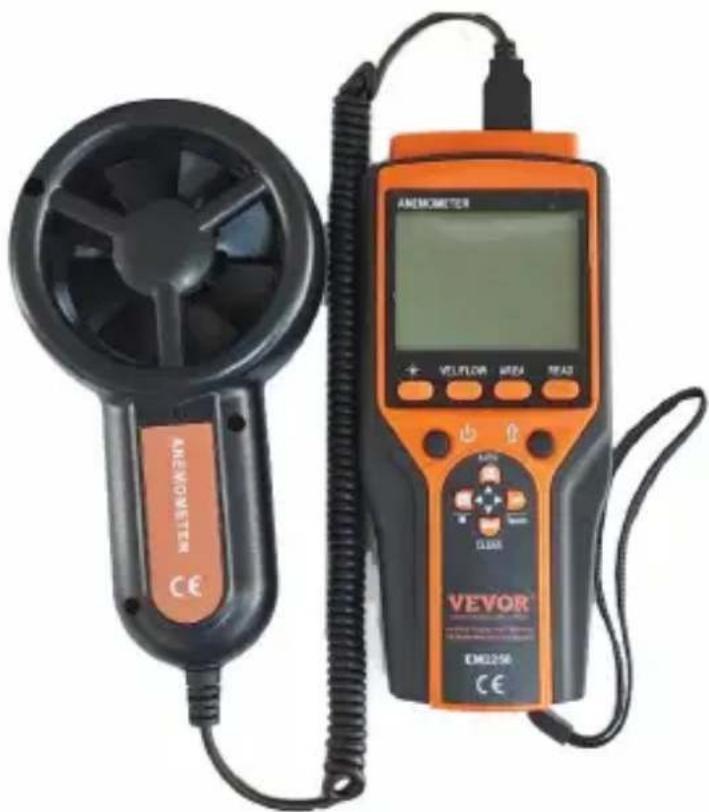

ANEMOMETER

MODELL: EM2250

Har du produktfrågor? Behöver du teknisk support? Du får gärna Kontakt

oss: Teknisk Support och e-garanticertifikat

Detta är den ursprungliga instruktionen, läs alla manualer noggrant innan användning. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Produktens utseende ska vara beroende av produkt du fått. Förlåt oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

	Varning - För att minska risken för skada måste användaren läsa instruktionerna handbok noggrant.
	Denna enhet uppfyller del 15 av FCC-reglerna. Operation är med förbehåll för följande två villkor:(1)Denna enhet får inte orsaka skadlig störning, och (2)denna enhet måste acceptera alla störningar mottagna, inklusive störningar som kan orsaka oönskad funktion.
	Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EG. Symbolen som visar en soptunna på hjul korsad indikerar att produkten kräver separat sophämtning i Europeiska unionen. Detta gäller produkten och alla tillbehör märkt med denna symbol. Produkter märkta som sådana kanske inte är det kasseras med vanligt hushållsavfall, men måste tas till en insamlingsställe för återvinning av elektriska och elektroniska apparater

INTRODUKTION

Denna vindmätare kan användas för att mäta vindhastighet, luftflöde och temperatur (vindtemperatur och vindkyla temperatur). Det är ett mycket användbart testverktyg.

FUNKTIONER

ÿ Momentan vindhastighet, luftflöde och temperaturmätningar. ÿ Mätningar av maximal vindhastighet, minsta vindhastighet och medelvindhastighet. ÿ

Mätningar av maximalt luftflöde, minimalt luftflöde, medelluftflöde och 2/3Vmax luftflöde.

ÿ Mätningar av maxtemperatur, lägsta temperatur och medelvärde temperatur.

ÿ Fem typer av vindhastighetsmätenheter att välja mellan.

ÿ Två typer av luftflödesmätenheter att välja mellan.

ÿ Två typer av temperaturmätenheter att välja mellan.

ÿ Områdesinställning för luftflöde, med två enhetsalternativ.

ÿ Indikering av vindkraft.

ÿ Temperaturberäkning av vindavkylning.

ÿ Manuell/automatisk lagring av momentan vindhastighet, luftflöde och

temperaturmätningar

ÿ Förinställbart intervall (0,5 - 600,0 sek) för automatisk lagring av avläsningar.

ÿ Lagring av upp till 999 uppsättningar avläsningar i det inbyggda EPROM.

ÿ Hämta lagrad vindhastighet, luftflöde eller temperaturavläsning.

ÿ Datalagring under strömavbrott.

ÿ Radering av alla lagrade avläsningar på en gång.

ÿ Dataöverföring.

ÿ Automatisk avstängning.

ÿ Indikering för överintervall.

ÿ Datahållning.

WARNING

- Inspektera vingenheten för sprickor och saknad plast före användning. Använd inte denna mätare om den är skadad.

- När indikatorn för batteriladdningsnivå visar "☐", batterierna är inte höga tillräckligt och måste bytas ut omedelbart.

- Använd inte mätaren om den fungerar onormalt.

- Använd inte mätaren där explosiv gas, ånga eller damm finns.

- Mätaren är inte vattentät, använd inte mätaren i regn.

- Använd endast specificerade reservdelar vid service av mätaren.

- Använd inte mätaren med batteriluckan eller höljet öppet.

- När du installerar batteri, se till att polaritetsanslutningarna är korrekta.

KOLLA UPP

Packa försiktigt upp ditt paket och se till att du har följande saker. I om någon artikel saknas eller om du hittar någon felmatchning eller skada, omedelbart kontakta inköpskontoret.

• Vindmätarenhet----1 st

• Vinkelenhet----1 del

• 1,5V AAA-batteri ---- 4 stycken

- USB Type-C-datakabel---- 1 st

- Användarmanual---- --1 del

MÄTARINSTRUKTION

1. För att säkerställa mätnoggrannheten bör du hålla vingenheten så att luften flödet passerar genom vingarna från baksidan till framsidan (baksidan är där monteringsgångan är placerad) och håll vingarnas axel inom 20° från vinden riktning under mätningen.
2. Vid behov kan du montera skovelenheten på ett annat föremål eller ett stativ med hjälp av en BSW 1/4" bult (ingår ej). (Se bilden ovan.)

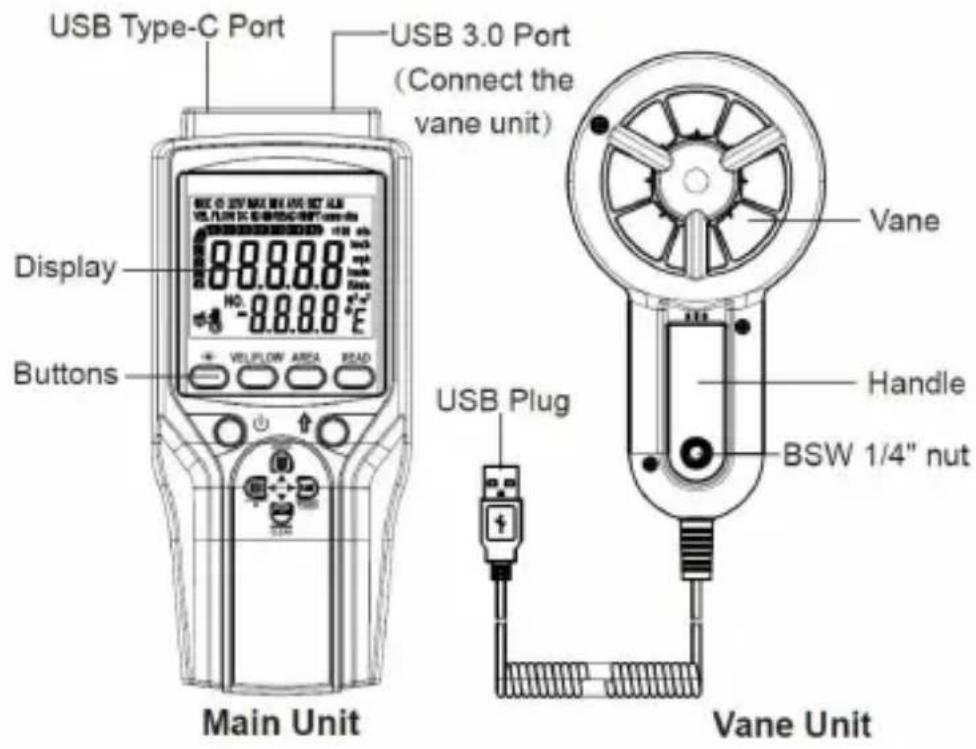

ANSLUTNING AV SKIVANHETEN

Pluggen på lamellenheten ska sättas in i porten (USB 3.0-port) överst på huvudenheten. Pluggen och porten är nyckelade så att pluggen bara kan passa i hamn en väg.

SLÅR PÅ MÄTARE

1. Sätt i fyra nya batterier (1,5V, AAA eller motsvarande) i batterifacket, displayen visar alla segment kort.
2. Tryck på " -knappen för att slå på mätaren. Obs: Om vingenheten inte är det ansluten eller om kontakten mellan kontakten och porten är dålig kommer displayen visa " Err ""---" och symbolen " ALM ". Mätaren kan inte mäta och lagra data.

ATT SLÄNGA PÅ/AV BAKGRUNDSLJUSET

Tryck på "

"-knappen för att sätta på eller stänga av bakgrundsbelysningen, om det behövs.

AKTIVERA OCH INAKTIVERA AUTOMATISK AVSTÄNGNING

FUNKTION

När mätaren inte är i automatisk datalagring eller dataöverföring kan du hålla

Nerför " -knappen i cirka 2 sekunder för att aktivera eller inaktivera automatiskt

avstängningsfunktion. När den automatiska avstängningsfunktionen är aktiverad, visas " " är

som en indikator. Förutom vid automatisk datalagring eller dataöverföring kommer mätaren att stängas av automatiskt om ingen knapp trycks in under cirka 5 minuter.

AKTIVERA OCH INAKTIVERA DEN SEKUNDÄRA FUNKTIONEN

Tryck på " ↑ "-knappen för att aktivera den sekundära funktionen för andra knappar

displayen visar symbolen "SHIFT . Sedan kan du trycka på vilken annan knapp som helst för att

visa det sekundära funktionsgränssnittet. Om det inte finns någon sekundär funktion, tryck den knappen har ingen effekt.

Tryck på " ↑ "-knappen igen för att inaktivera den sekundära funktionen för andra knappar, symbolen " SHIFT " kommer försvinna.

VÄLJA MÄTNING AV VINDHASTIGHET/LUFTFLÖDE

I det momentana mätläget, tryck på "antingen

VEL/FLOW"-knappen för att välja

vindhastighetsmätningsläget (indikerat med symbolen " som visas på displayen) eller

VEL

luftflödesmätningsläget (indikeras av

symbol "FLOW" visas på displayen).

LÅSNING/LÅSNING AV AVLÄSNINGAR

I mätläge, tryck kort på "

"-knappen för att ange dataspärr

läge. De aktuella värdena är låsta och symbolen "

" visas på

visas som en indikator.

För att lämna Data Hold-läget, tryck kort på denna "

"-knappen igen. Avläsningarna

är upplåsta och symbolen "

" försvinner.

VÄLJA EN ÖNSKAD ENHET

I momentan mätningsläge kan du trycka på "

UNIT Tauto

"knapp en gång till

gå in i enhetsinställningsläget. Displayen visar symbolen "

SET ". Du kan

tryck upprepade gånger på" "-knappen för att bläddra genom "m/s", "km/h", "mph",

När önskad enhet visas, släpp knappen. Cirka 2 sekunder senare, mätaren

sparar enheten automatiskt och lämnar enhetens inställningsläge.(Inställningen är inte

sparas efter strömavbrott.)

VÄXLA DISPLAY MELLAN VINDTEMPERATUR OCH VIND

KYLTEMPERATUR

Tryck på " Tauto"-knappen för att välja motsvarande enhet för att växla display mellan vindtemperatur och vindavkylningstemperatur.

STÄLLA IN OMRÅDET FÖR LUFTFLÖDESMÄTNING

Innan du mäter luftflödet, se till att mätarens områdesinställning matchar

område av luftkanalen som ska testas; annars blir mätresultaten felaktiga.

1. I det momentana mätläget, tryck på " gränssnittet för områdesinställning.

AREA "-knappen för att visa

Displayen visar "

SET ".Och den sekundära displayen visar nuet

områdesinställning (med ett standardvärde på 1 000) och siffran längst till vänster i detta område inställningen blinkar.

1. Du kan trycka på " juster eller "-knappen för att välja önskad siffra eller enhet som blinkar som en

indikation; och tryck sedan på den ▼ eller ▲ "-knappen för att justera värdet på valda siffran eller ändra enhet.

Du kan trycka på " för ↑"-knappen en gång och tryck sedan på " H"-knappen för att att flytta decimaltecknet.

Använd metoderna som nämns ovan för att justera områdesinställningen på sekundären visas tills den matchar området på luftkanalen som ska testas.

Tips: Mätarens områdesinställningsområde är 0,001 - 9999ft2 eller 0,001 -9999m2.

1. När du har ställt in området, tryck på "områdesinställning"-knappen en gång för att spara och återgå till det momentana mätläget. (Inställningarna sparas inte efter strömavbrott.)

STÄLLA IN OMRÅDET FÖR LUFTFLÖDESMÄTNING

1. Tryck på " "-knappen för att slå på mätaren. Displayen visar " mätaren är i läge för momentan mätning av vindhastighet.

VEL "och

1. Håll lamellenheten så att luftflödet passerar genom lamellerna bakifrån till framsidan. För att säkerställa mätnoggrannhet, håll vingarnas axel inom 20° av vindriktningen.

2. Vänta i 2 sekunder för att avläsningen ska stabiliseras och läs sedan av vindhastighetsavläsningen.

3. I läge för momentan mätning av vindhastighet kan du trycka på "

MODE CLEAR

knappen för att visa max

vindhastighetsavläsning (indikeras med symbolen " MAX"), lägsta vindhastighet läsning (anges med symbolen " MIN") eller medelvindhastighetsavläsning (anges med symbolen "AVG") av alla avläsningar som gjorts sedan mätningen satte igång.

1. När displayen visar den genomsnittliga vindhastighetsavläsningen kan du trycka på

MODE CLEAR

"-knappen för att återgå till läget för momentan mätning av vindhastighet."

MÄTNING AV MAXIMALT LUFTFLÖDE, MINIMUM LUFTFLÖDE, MEDEL

1. Tryck på "

LUFTFLÖDE OCH 2/3VMAX LUFTFLÖDE

"-knappen för att slå på mätaren. Displayen visar "

VEL "och

mätaren är i läge för momentan mätning av vindhastighet.

1. Tryck på " VEL/FLOW "-knappen för att växla till omedelbart luftflöde

mätläge. Displayen visar "

FLOW ^™ som en indikator.

1. Håll lamellenheten så att luftflödet passerar genom lamellerna bakifrån till framsidan. För att säkerställa mätnoggrannhet, håll vingarnas axel inom 20° av vindriktningen.

2. Vänta i 2 sekunder tills avläsningen stabiliseras, läs sedan av luftflödesavläsningen.

3. I läge för momentant luftflödesmätning kan du trycka på"

för att visa det maximala luftflödet (indikerat med symbolen "

MAX"),

avläsning av minsta luftflöde (indikeras med symbolen "

MIN"), genomsnittligt luftflöde

läsning (anges med symbolen "

AVG"), eller 2/3Vmax luftflödesavläsning (indikeras

med symbolen " 2/3VMAX

2/3VMAX") av alla avläsningar som gjorts sedan mätningen startade.

1. När displayen visar 2/3Vmax luftflödesavläsning kan du trycka på

MODE "-knappen för att återgå till det momentana luftflödesmätningsläget.
CLEAR

Notera:

Vid mätning av den maximala/minimala/genomsnittliga vindhastigheten eller luftflödet mätaren mäter även max/min/medeltemperatur.

INSTRUKTION FÖR LUFTFLÖDE

När luftflödet överstiger 9999 visar displayen de fyra första siffrorna i luften flödesvärde. Multiplikatorn" x10 " kommer att visas när luftflödet är y 10000; och när den är y 100 000, multiplikatorn " x100 " kommer att visas.

Obs: Området bör ställas in innan luftflödet mäts.

INSTRUKTION FÖR VINDKYLTEMPERATUR

Efter val av enhet för vindkylningstemperatur visas symbolen"

" kommer vara

visas. När vindhastigheten är 1,34m/s, och vindtemperaturen är

10 ÿ, vindkylningstemperaturen beräknas; när vindhastigheten är ÿ 1,34m/s, och vindtemperaturen är 10 , vindavkylningstemperaturen är lika med vinden temperatur; när vindtemperaturen är y 10ÿ visar displayen "Hej".

ANVÄNDA DATALAGRINGSFUNKTIONEN

1. Vid mätning av momentan vindhastighet/luftflöde vars avläsning är

visas på den primära displayen kan du spara aktuella avläsningar med en av de två följande metoder:

ÿ Spara nuvarande avläsningar manuellt

Medan mätning pågår, tryck på "

"-knappen en gång; presenten

avläsningar kommer att sparas i det inbyggda EPROM-minnet, och displayen visar symbolen

" under cirka 0,5 sekunder som en indikation. Efter att symbolen försvinner kan du fortsätt att trycka på den här knappen för att spara nya aktuella avläsningar och så vidare.

ÿ Spara aktuella avläsningar automatiskt med förinställda intervall

Medan mätning pågår, tryck på "

↑"-knappen en gång och tryck sedan på

" AUTO M"-knappen för att börja spara avläsningar automatiskt i det inbyggda EPROM-minnet på förinställda intervall; symbolen " M " blinkar på displayen som en indikation.

(Under den automatiska lagringen av aktuella avläsningar kan du inte ändra enheten eller

området eller hämta lagrad data.) Du kan när som helst sluta spara avläsningar genom att trycka på " AUTO " knapp.

1. När EPROM är fullt visas symbolen " M " slutar blinka och visas

ständigt på displayen; i detta tillstånd kan mätaren inte spara mer

läsning i EPROM. Och om du trycker på " visa " FULL ".

1. De lagrade data inkluderar momentana avläsningar av vindhastighet, luftflöde, vind temperatur och vindkylningstemperatur.

Notera:

1. Innan du börjar automatiskt spara avläsningar, se till att du har ställt in sparintervall för att möta ditt behov.

2. Varje gång innan du börjar spara avläsningar, se till att områdesinställningen för mätaren är korrekt.

ÅTERkallar LAGRADE DATA

1. I det momentana mätläget, tryck på "

READ "-knappen för att återkalla

den lagrade datan. Displayen visar "

READ"

som en indikator. Och den senast sparade

data och dess motsvarande postnummer visas på skärmen. (Mätaren

återkallar som standard den momentana vindhastighetsavläsningen.)

1. Du kan trycka på "

"-knappen för att öka eller "

"-knappen för att minska

rekordnummer med 1.

Om du trycker och håller ned "▲ eller ▼"-knappen kommer rekordnumret att öka eller minska snabbt.

1. Använd metoden ovan för att välja önskat postnummer. Sedan

tryck på "◀ "-knappen eller " ▶ "-knappen för att återkalla den momentana vinden hastighet, luftflöde, vindtemperatur eller vindavkylningstemperatur avläsning av denna post siffra.

1. Tryck och håll ned " ↑ " och den " "-knapparna i cirka 2 sekunder för att rensa den lagrade datan. Displayen kommer att visa " ---".

2. Tryck på " READ "-knappen för att gå ur återställningsläget, mätaren återgår till momentant mätläge.

INSTÄLLNING SPARINGSINTERVALL FÖR AUTOMATISK LAGRING AV

LÄSNINGAR

1. Tryck på " -knappen en gång och tryck sedan på "Tauto"-knappen, visas skärmen visa symbolerna " SET "och" M".
2. Den sekundära displayen visar det aktuella sparintervallet för automatisk lagring.

Du kan justera sparintervallet inom intervallet 0,5 till 600,0 sekunder.

1. Du kan trycka på " ▲ "-knappen för att öka eller " ▼ "-knappen för att minska sparintervall med 0,5 sekunder.

Om du trycker och håller ned eller "-knappen, kommer sparintervallet att öka eller minska snabbt.

1. När du är klar med att justera sparintervallet, tryck på "sparintervallet; mätaren återgår till momentant mätläge. (Inställningarna sparas inte efter strömavbrott.)

SÄNDAR DATA

1. Anslut mätaren till datorn via en USB Type-C-datakabel. Öppna sedan mjukvaran.
2. Ställ in motsvarande seriella port i programvaran, klicka på nedladdningen eller inspelningsikonen och överför data till programvaran. Under dataöverföringen, displayen visar en blinkande symbol " Notera:

Programvaran stöder funktioner som diagram och rapporter. För hemsida nedladdningar, installation och användningsinstruktioner angående programvaran, tack se användarhandboken för programvaran som finns i slutet.

SPECIFIKATIONER

Batteri: 1,5V batteri, AAA eller motsvarande, 4 st

Driftmiljö:

Huvudenhet —— temperatur: 0°C \~ 40°C; relativ luftfuktighet: < 80 % Vinkelenhet —— temperatur: -10°C \~ 60°C; relativ luftfuktighet: < 90 %

Lagringsmiljö:

Temperatur: -20°C \~ 60°C Relativ luftfuktighet: < 90 %

När den uppmätta vindhastigheten överstiger 45m/s (162km/h, 8858,3ft/min, 100,8 mph, eller 87,48 knop), visar displayen "OL".

När vindtemperaturen är under -10^ ( 14^ ), visar displayen "Lo"; när det är över 60^ ( 140^ ), visar displayen "Hej".

När luftflödet överskrider displayområdet (9999 x 100), visar displayen "OL".

När vindavkylningstemperaturen är under -27,7°C (-17,8°F), visar displayen "Lo"; när det är över 10°C (50°F), visar displayen "Hej".

Batterinivåindikator:

När displayen visar " ", indikerar det att batterinivån är tillräcklig. När displayen visar " ", indikerar det att batterinivån är bra skick.

När displayen visar " ", indikerar det att batterinivån är måttlig.

När displayen visar " ", indikerar det att batterinivån är låg, och batteribyte rekommenderas.

När displayen visar "☐", indikerar det att batterinivån är extremt hög låg, batterierna måste bytas ut.

IP-grad: IP10

Storlek: Huvudenhet — 169mm x75mm x36mm Vinkelenhet — 183mmx92mm x40mm

Vikt: 412g

VINDHASTIGHET

	Range	Resolution	Accuracy
m/s	0 ~ 45.000	0.034	±(5% + 0.5m/s)
km/h	0 ~ 162.00	0.122	±(5%+1.8km/h)
ft/min	0 ~ 8859.1	6.69	±(5% + 98.4ft/min)
knots	0 ~ 87.480	0.066	±(5% + 0.97knots)
mph	0~ 100.80	0.076	±(5% +1.12mph)

LUFTFLÖDE

	Range	Resolution	Area
cmm	0 ~ 999900	0.001 ~ 100	0 ~ 9999m2
cfm	0 ~ 999900	0.001 ~ 100	0 ~ 9999ft2

VINDTEMPERATUR

	Range	Resolution	Accuracy
°C	-10°C ~ 60°C	0.1°C	±2°C
°F	14°F ~ 140°F	0.2°F	±3.6°F

VINDKYLTEMPERATUR

	Range	Resolution	Condition
°C	-27.7°C ~ 10°C	0.1°C	Ambient temperature: -10°C~10°C Wind Velocity: 1.34m/s~45m/s
°F	-17.8°F ~ 50°F	0.2°F	Ambient temperature: 14°F~50°F Wind Velocity: 1.34m/s~45m/s

BEAUFORT SKALA

När displayen visar " byts omedelbart.

", batterierna är inte tillräckligt höga och måste vara det

För att byta batterier, stäng av mätaren först. Ta bort skruven på batteriet locket och ta bort batterilocket. Byt ut de urladdade batterierna mot nya de av samma typ, se till att polaritetsanslutningarna är korrekta.

Sätt tillbaka batterilocket och skruven.

ÿ Allmänt underhåll

1. Om du inte använder mätaren under en längre tid, ta ur batterierna mätaren för att undvika korrosion.
2. Torka av mätarens hölje med jämna mellanrum med en fuktig trasa. Använd inte slipmedel eller lösningsmedel.

Obs: Låt ingen vätska komma in i höljet eller porten på mätarens ovansida.

ÿ Förvara eller använd inte mätaren på följande platser där mätaren kan vara föremål för:

a. Vattenstänk eller höga halter av damm.
b. Luft med hög salt- eller svavelhalt.
c. Luft med andra gaser eller kemiska material.
d. Hög temperatur eller luftfuktighet (över 50 , 90 %) eller direkt solljus.

1. Systemkrav
   ÿ Minst 512 MB tillgängligt RAM-minne
   ÿ Minst 1 GB ledigt hårddiskutrymme
   ÿ USB 2.0 eller 3.0 gränssnitt
   ÿ Operativsystem:
   Microsoft Windows XP SP3, Windows Vista, Windows 7, Windows 8, Windows 10
   ÿ Programvara för att läsa CSV- och PDF-filer.

Obs: Programvaran för CSV-läsning bör stödja UTF-8 och ANSI-kodning.

1. Ladda ner

Ladda ner installationsfilen från följande webbplats:

Dubbelklicka på installationsfilen och följ anvisningarna för att slutföra installation.

Notera:

Programvaran måste installeras med systemadministratörsbehörighet.

Anslut mätaren till datorns USB-port med en USB Type-C-datakabel och slå på mätaren. Öppna sedan programvaran som administratör via genväg och välj lämplig COM-port i inställningsfönstret. Efter att ha valt, klicka

"OK" för att tillämpa inställningarna och klicka sedan på "Ladda ner" eller "Record" för att aktivera programvara för att ta emot data som överförs från mätaren.

ÿ Funktionerna för ikonerna i figuren nedan är följande,

från vänster till höger: Ladda ner, Spela in, Exportera, Ställ in.

ÿ Fönstret för alternativinställningar visas i bilden nedan.

Options Set

? ×

SerialPort

State

PortName

COM1

▼

Temperature

○ ℃

● 下

Area

m²

○ft²

Vel

m/s

○ knots

○ km/h

○ ft/min

○ mph

Flow

○ CMM

CFM

Language

English

○ Chinese

OK

Cancel

Notera:

Enheter för vindhastighet, luftflöde, area och temperatur på mätaren och datorprogramvaran är oberoende justerbar.

Datorprogramvaran kan endast anslutas till en vindmätareenhet åt gången.

NOTERA

1. Denna manual kan ändras utan föregående meddelande.
2. Vårt företag kommer inte att ta det övriga ansvaret för eventuella förluster.
3. Innehållet i denna handbok kan inte användas som anledning att använda mätaren för någon speciell applikation.

LISTA ÖVER TILLBEHÖR

1. Bruksanvisning ^* 1
2. Produktlina 1
3. Produktbärväska 1
4. Kolbatterier (AAA) * 4
5. Teleskoplina 1

Teknisk support och e-garanticertifikat www.vevor.com/support
