EM2220A - équipements de mesure Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Anémomètre numérique portable
Marque et modèle	Vevor EM2220A
Dimensions	163 mm × 54 mm × 32 mm
Poids	Environ 121 g (piles incluses)
Alimentation	3 piles 1,5 V AAA (incluses)
Plage de mesure de la vitesse du vent	0,8 ~ 31,0 m/s ; 2,86 ~ 111,6 km/h ; 153,4 ~ 6102 ft/min ; 1,82 ~ 69,35 mph ; 1,56 ~ 60,26 nœuds
Précision vitesse du vent	±(5 % + 0,5 m/s) ou équivalent pour chaque unité
Plage de température du vent	-10 °C ~ 45 °C (14 °F ~ 113 °F)
Résolution température	0,1 °C / 0,1 °F
Fonctions principales	Mesure instantanée, maximale, minimale et moyenne de la vitesse du vent, du débit d'air et de la température (température du vent et température de refroidissement éolien) ; conservation des données ; mise hors tension automatique ; indication de dépassement et de batterie faible
Unités de mesure disponibles	m/s, km/h, mph, nœuds, ft/min, °C, °F, CFM (pieds cubes par minute), CMM (mètres cubes par minute)
Zone réglable pour le débit d'air	Oui, réglage de la section en m² ou ft²
Affichage	Écran LCD avec rétroéclairage
Indice de protection	IP40 (sauf unité à palettes)
Température de fonctionnement	0 °C ~ 40 °C, humidité relative < 80 %
Température de stockage	-20 °C ~ 60 °C, humidité relative < 90 %
Matériau du boîtier	Plastique ABS
Sécurité et conformité	Conforme à la partie 15 des règles FCC ; directive européenne 2012/19/CE (DEEE)
Entretien et nettoyage	Essuyer le boîtier avec un chiffon humide et un détergent doux. Ne pas utiliser d'abrasifs ou de solvants.
Accessoires fournis	Mode d'emploi, câble (selon modèle), sac de rangement, 3 piles AAA
Réparabilité et support	Pièces détachées disponibles via le service après-vente Vevor (support technique : www.vevor.com/support)

FOIRE AUX QUESTIONS - EM2220A Vevor

Comment allumer l'anémomètre EM2220A ?

Installez trois piles AAA (1,5 V) dans le compartiment prévu. L'écran affiche brièvement tous les segments. Appuyez sur le bouton d'alimentation (symbole d'alimentation) pour allumer l'appareil. Le rétroéclairage s'allume automatiquement.

Comment changer l'unité de mesure de la vitesse du vent ?

Appuyez sur le bouton UNIT pour entrer en mode de réglage. Appuyez plusieurs fois pour faire défiler les unités (m/s, km/h, mph, nœuds, ft/min). Lorsque l'unité souhaitée apparaît, relâchez le bouton. L'appareil enregistre automatiquement l'unité après environ 2 secondes.

Comment mesurer la vitesse du vent avec précision ?

Tenez l'anémomètre de manière à ce que le flux d'air passe à travers les ailettes de la palette. L'axe des aubes doit être à moins de 20° de la direction du vent. Attendez environ 4 secondes pour une stabilisation, puis lisez la valeur sur l'écran.

Comment utiliser la fonction de conservation des données (Data Hold) ?

En mode de mesure, appuyez brièvement sur le bouton HOLD (symbole de verrouillage). Les lectures en cours sont figées et le symbole de verrouillage s'affiche. Pour déverrouiller, appuyez à nouveau sur le même bouton.

Comment accéder aux modes MAX, MIN et AVG ?

Appuyez plusieurs fois sur le bouton MODE : une première fois pour le mode MAX (enregistrement des valeurs maximales), une deuxième pour MIN (minimales), une troisième pour AVG (moyennes). Pour quitter, appuyez une nouvelle fois.

Comment activer ou désactiver la mise hors tension automatique ?

Lorsque l'appareil est allumé, maintenez enfoncé le bouton d'alimentation pendant environ 2 secondes. L'icône de mise hors tension automatique s'affiche ou disparaît selon l'activation.

Que faire si l'écran affiche 'OL' ou 'Hi'/'Lo' ?

'OL' signifie un dépassement de la plage de mesure (vitesse du vent > 31 m/s, débit d'air hors échelle). 'Hi'/'Lo' pour la température indiquent une température hors plage (vent >45°C ou < -10°C, refroidissement éolien >10°C ou < -25,7°C).

Comment remplacer les piles de l'anémomètre EM2220A ?

Lorsque l'icône de batterie faible apparaît, éteignez l'appareil. Retirez le couvercle du compartiment à piles à l'arrière, remplacez les trois piles usagées par des piles neuves du même type (AAA 1,5 V) en respectant la polarité, puis refermez le couvercle.

Comment nettoyer l'anémomètre ?

Essuyez périodiquement le boîtier avec un chiffon humide et un peu de détergent doux. N'utilisez pas d'abrasifs ou de solvants. Évitez de mouiller la palette ou le capteur.

Où trouver le support technique et la garantie ?

Rendez-vous sur le site www.vevor.com/support pour l'assistance technique et le certificat de garantie électronique. Vous y trouverez également des informations sur les pièces détachées (câble, sangle, etc.).

MODE D'EMPLOI EM2220A Vevor

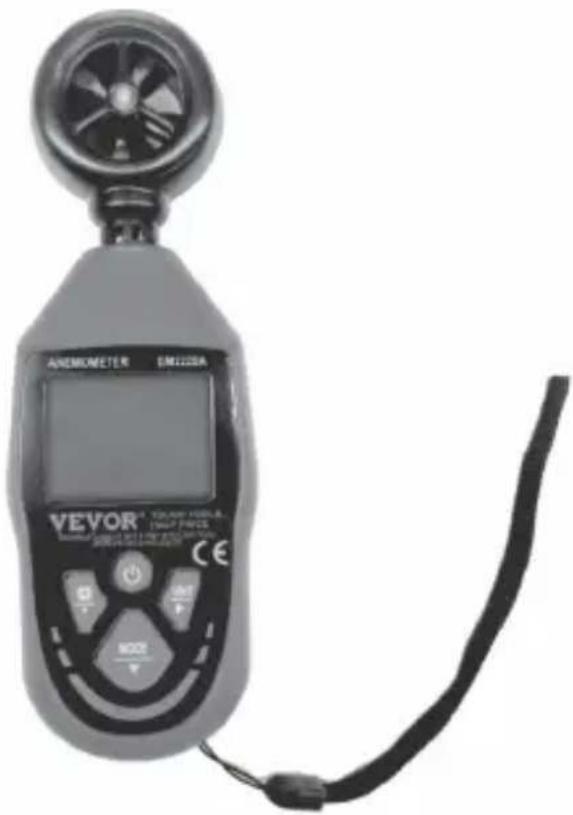

ANÉMOMÈTRE

FEUILLE D'INSTRUCTION

MODÈLE : EM2220A

Nous continuons à nous engager à vous fournir des outils à des prix abordables.

"Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés par nous. Nous vous rappelons de vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

MODÈLE : EM2220A

BESOIN D'AIDE ? CONTACTEZ-NOUS !

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas

à nous contacter : Support technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions originales. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner que nous ne vous informerons plus s'il y a des mises à jour technologiques ou logicielles sur notre produit.

	Avertissement: Pour réduire le risque de blessure, l'utilisateur doit dire attentivement le manuel d'instructions.
FC	Cet apparéil est conforme à la partie 15 des règles FCC. L'opération est sous réserve des deux conditions suivantes : (1)Cet apparéil ne peut pas provoquer interférences nuisibles, et (2) cet apparéil doit accepter toute interférence reçus, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.
	Ce produit est soumis aux dispositions de la directive européen 2012/19/CE. Le symbole représentant une poubelle sur roulettes barrée indique que le produit nécessite une collecte séparée des déchets dans le Union européen. Ceci s'applique au produit et à tous les accessoires marqué de ce symbole. Les produits marqués comme tels ne peuvent pas être jeté avec les ordures menagères normales, mais doit être apporté à un point de collecte pour le recyclage des apparéils électriqués electroniques

INTRODUCTION

Ce compteur est un anémomètre portable qui peut être utilisé pour mesurer les valeurs instantanées, maximales, minimales et moyennes de la vitesse du vent, du débit d'air et de la température (température du vent et température de refroidissement éolien).

CARACTÉRISTIQUES

Mesures des valeurs instantanées, maximales, minimales et moyennes de la vitesse du vent, du débit d'air et de la température (température du vent et température de refroidissement éolien). Cinq types d'unités de mesure de la vitesse du vent parmi lesquelles choisir.

Deux types d'unités de mesure du débit d'air parmi lesquelles choisir.

Deux types d'unités de mesure de température parmi lesquelles choisir. Réglage de la zone pour le débit d'air, avec deux options d'unité. Indication de la forme du

Calcul de la température de refroidissement éolien.

Conservation des données.

Mise hors tension

automatique. Indication de

dépassement de limite. Indication de batterie faible.

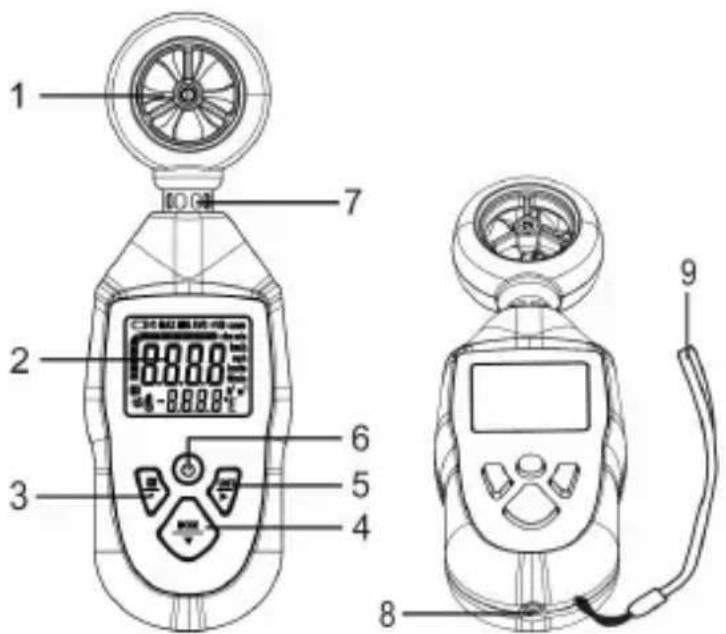

STRUCTURE

1. Palette : utilisé pour détecter le flux d'air.
2. Affichage
3. Bouton H

Utilisé pour entrer/sortir du mode Data Hold ou déplacer le point décimal lors du réglage de la zone.

Utilisé pour sélectionner le mode de mesure ou modifier le nombre ou l'unité lors du réglage de la

zone.

Utilisé pour sélectionner une unité de mesure souhaitée ou déplacer le chiffre clignotant lors du réglage de la zone.

Utilisé pour allumer/éteindre le compteur ou activer/désactiver la fonction de mise hors tension automatique.

1. Capteur de température. Utilisé pour mesurer la température.
2. Écrou standard américain, 1/4-20 UNC. 9. Sangle

de transport.

Unité	Signification
MS	mètres par seconde
km/h	kilomètres par heures mph
milles par heures nœuds milles
marins par heures pieds/min pieds par
minute

°C	degré Celsius
°F	degré Fahrenheit
pcm	pieds cubes pâminute
cmm mètres cubes par minute
m2 mètre carré
pi 2	pieds carrés

INSTRUCTIONS D'UTILISATION

1. Allumer le compteur.

Installez trois nouvelles piles (1,5 V, AAA ou équivalentes) dans le compartiment à piles. L'écran affichera brièvement tous les segments. Appuyez sur le bouton pour allumer le compteur et entrer dans le mode de mesure. Le rétroéclairage restera allumé après la mise sous tension du compteur.

1. Activation et désactivation de la fonction de mise hors tension automatique.

Lorsque le compteur est allumé, vous pouvez maintenir enfoncée la touche pendant environ 3 secondes pour activer ou désactiver la fonction de mise hors tension automatique. L'indicateur "APO" s'affiche lorsque la fonction de mise hors tension automatique est activée.

1. Sélection d'une unité souhaitée.

Appuyez sur la touche "UNIT" une fois pour entrer dans le mode de réglage de l'unité. Vous pouvez appuyer plusieurs fois sur la touche "UNIT" pour faire défiler les paramètres "m/s", "km/h", "mph", "nœuds", "ft/min", "cmm", "CFM", "°C", "°F", "°C" et "°F". Lorsque l'unité souhaitée apparaît, relâchez le bouton. Environ 2 secondes plus tard, le compteur enregistre automatiquement l'unité et quitte le mode de réglage de l'unité. (Le réglage n'est pas enregistré après une coupure de courant.)

1. Mesurer la vitesse du vent, le débit d'air et la température.

Tenez et positionnez le compteur de manière à ce que le flux d'air passe à travers les ailettes de l'arrière du compteur. Pour des résultats de test plus précis, essayez de conserver l'axe des aubes à moins de 20 degrés de la direction du vent. Attendez environ 4 secondes, puis lisez les lectures sur l'écran.

1. Verrouillage/déverrouillage des lectures.

En mode mesure, appuyez brièvement sur la touche pour entrer dans la conservation des données.

mode. Les lectures actuelles sont verrouillées et le symbole " s'affiche com" apparait sur l'indicateur.

Pour quitter le mode Data Hold, appuyez à nouveau brièvement sur ce bouton " ". Les lectures sont déverrouillées et le symbole " " disparaît.

1. Comment utiliser le mode d'enregistrement MAX, le mode d'enregistrement MIN et le mode d'enregistrement AVG.

En mode de mesure instantanée de la vitesse du vent/débit d'air/température, appuyez une fois sur le bouton « ». L'appareil passe en mode d'enregistrement MAX et l'écran affiche le symbole " comme indicateur. Dans ce mode, l'écran affiche toujours les lectures maximales de toutes les lectures prises depuis l'entrée dans ce mode. Chaque fois que le compteur détecte une nouvelle valeur supérieure à la valeur actuelle affichée, le compteur remplace la lecture actuellement affichée par cette nouvelle valeur.

Appuyez sur le " " une seconde fois. Le compteur entre dans le mode d'enregistrement MIN et affiche le symbole " MIN sur l'écran comme indicateur. Dans ce mode, l'écran affiche toujours les lectures minimales de toutes les lectures prises depuis

l'entrée dans ce mode. Chaque fois que le compteur détecte une nouvelle valeur inférieure à la lecture actuellement affichée, le compteur remplace la lecture actuellement affichée par cette nouvelle valeur.

Appuyez sur le " MODE une troisième fois. Le compteur passe en mode d'enregistrement AVG et affiche le symbole " sur l'écran comme indicateur. Dans ce mode, le

l'écran affiche toujours les lectures moyennes de toutes les lectures prises depuis l'entrée dans ce mode.

Pour quitter le mode d'enregistrement AVG et effacer toutes les lectures enregistrées, appuyez sur la touche " une fois de plus; le compteur reviendra au mode de mesure de la vitesse instantanée du vent/débit d'air/température.

Note :

En mode d'enregistrement MAX, en mode d'enregistrement MIN ou en mode d'enregistrement AVG, si vous appuyez sur la touche " pour verrouiller les lectures, le compteur cessera de mesurer et de détecter de nouvelles lectures jusqu'à ce que vous déverrouilliez les lectures sur l'écran.

1. Comment basculer l'affichage entre la vitesse du vent, le débit d'air, la température du vent et

la température de refroidissement éolien.

Appuyez sur le bouton « » pour sélectionner l'unité correspondante afin de changer l'affichage entre la vitesse du vent, le débit d'air, la température du vent et la température de refroidissement éolien.

1. Définition de la zone pour les mesures du débit

Lorsque le compteur est éteint, appuyez simultanément sur les boutons "

et maintenez-les enfoncés pour allumer le compteur et afficher l'interface de réglage de la zone (avec un paramètre par défaut).

valeur de 1.000).

Vous pouvez appuyer sur le bouton « » pour déplacer le chiffre ou l'unité clignotant ; appuyez sur le

bouton pour ajuster la valeur du chiffre sélectionné ou changer l'unité ; et appuyez sur le bouton " pour

déplacer le point décimal.

Après avoir fini de régler la zone, appuyez pour

" pour éteindre le compteur

quitter le mode de réglage. Lorsque le compteur est allumé, il peut être utilisé pour mesurer le débit d'air.

(Les paramètres ne sont pas enregistrés après une coupure de courant.)

1. Instruction concernant la température de refroidissement éolien.

Après avoir sélectionné l'unité de température de refroidissement éolien, le symbole " s'affiche.

Lorsque la vitesse du vent est >1,34 m/s et que la température du vent est ≤

10°C, la température de refroidissement éolien est calculée ; lorsque la vitesse du vent est ≤

1,34 m/s, et la température du vent est ≤ 10°C, la température de refroidissement éolien est égale

à la température du vent ; lorsque la température du vent est > 10 °C, l'écran affiche

"Salut".

1. Instructions pour la circulation d'air.

Lorsque le débit d'air dépasse 9999, l'écran affichera les quatre premiers chiffres du

débit d'air. Le multiplicateur ×10 s'affichera lorsque le débit d'air est ≥ 10 000 ;

et quand il est ≥ 100 000, le multiplicateur "x100" sera affiché.

Remarque : La zone doit être définie avant de mesurer le débit d'air.

1. Éteindre le compteur

Si vous n'avez appuyé sur aucun bouton pendant environ 5 minutes, le compteur s'éteindra

automatiquement si la fonction de mise hors tension automatique est activée. À tout moment, vous pouvez

éteindre manuellement le compteur en appuyant brièvement sur le bouton « »

CARACTÉRISTIQUES

Wind Velocity	Range	Resolution	Accuracy
m/s	0.8 ~ 31.0	0.1	±(5% + 0.5m/s)
km/h	2.86 ~ 111.6	0.22	±(5% + 1.80km/h)
ft/min	153.4 ~ 6102	11.8	±(5% + 98.4ft/min)
mph	1.82 ~ 69.35	0.14	±(5% + 1.12mph)
knots	1.56 ~ 60.26	0.12	±(5% + 0.97knots)

1. Indication de dépassement :

Lorsque la vitesse du vent mesurée dépasse 31 m/s (111,6 km/h,

6102 pieds/min, 69,35 mph ou 60,26 nœuds), l'écran affiche * OL

Lorsque la température du vent est inférieure à -10°C (14°F), l'écran affiche « Lo

lorsqu'elle est supérieure à 45°C (113°F), l'écran affiche "Hi".

Lorsque le débit d'air dépasse la plage d'affichage (9999×100), affichage

"OL".

Lorsque la température de refroidissement éolien est inférieure à -25,7 °C (-14,2 °F), l'écran affiche « Lo »;

lorsqu'elle est supérieure à 10°C (50°F), l'écran affiche "Hi".

1. Mise hors tension automatique :

Le compteur s'éteindra automatiquement si aucun bouton n'est enfoncé pendant environ 5 minutes.

1. Indicateur de batterie faible : s'affiche à l'écran.
2. Degré IP : IP40 (à l'exclusion de l'unité à palettes)
3. Batterie : pile 1,5 V, AAA ou équivalent, 3 pièces
4. Environnement de fonctionnement : Température : 0°C ~ 40°C, Humidité relative : < 80 %
5. Environnement de stockage : Température : -20°C ~ 60°C, Humidité relative : < 90 %
6. Dimensions : 163 mm × 54 mm × 32 mm
7. Poids : environ 121 g (piles comprises)

REMPLACEMENT DE LA BATTERIE

Lorsque l'écran affiche « remplacez », les piles sont faibles et doivent être immédiatement remplacées.

Avant de remplacer la pile, assurez-vous que le lecteur est éteint. Pour remplacer les piles, retirez le couvercle des piles à l'arrière du compteur. Remplacez ensuite les anciennes piles par des neuves du même type, assurez-vous que les connexions de polarité sont correctes. Réinstallez le couvercle de la batterie.

NETTOYAGE

Essuyez périodiquement le boîtier avec un chiffon humide et un peu de détergent doux. N'utilisez pas d'abrasifs ou de solvants.

NOTE

1. Cette fiche d'instructions est sujette à modification sans préavis.
2. Notre société n'assumera aucune autre responsabilité en cas de perte.
3. Le contenu de cette fiche d'instructions ne peut pas être utilisé comme raison pour utiliser le compteur pour toute application spéciale.

LISTE DES ACCESSOIRES

1. 1. Mode d'emploi 2. Cordon de test 3. Sacs de rangement 4. Piles au carbone (AAA) x 3
