Producttype	Draagbare digitale anemometer
Merk en model	Vevor EM2220A
Afmetingen	163 mm × 54 mm × 32 mm
Gewicht	Ongeveer 121 g (inclusief batterijen)
Voeding	3x 1,5 V AAA-batterijen (inbegrepen)
Meetbereik windsnelheid	0,8 ~ 31,0 m/s ; 2,86 ~ 111,6 km/h ; 153,4 ~ 6102 ft/min ; 1,82 ~ 69,35 mph ; 1,56 ~ 60,26 knopen
Nauwkeurigheid windsnelheid	±(5 % + 0,5 m/s) of equivalent voor elke eenheid
Temperatuurbereik wind	-10 °C ~ 45 °C (14 °F ~ 113 °F)
Temperatuurresolutie	0,1 °C / 0,1 °F
Hoofdfuncties	Momentele, maximale, minimale en gemiddelde meting van windsnelheid, luchtdebiet en temperatuur (windtemperatuur en windchilltemperatuur); gegevensopslag; automatische uitschakeling; over- en batterijlaag-indicatie
Beschikbare meeteenheden	m/s, km/h, mph, knopen, ft/min, °C, °F, CFM (kubieke voet per minuut), CMM (kubieke meter per minuut)
Instelbare oppervlakte voor luchtdebiet	Ja, instelling van de doorsnede in m² of ft²
Weergave	LCD-scherm met achtergrondverlichting
Beschermingsgraad	IP40 (behalve schoepenradeenheid)
Bedrijfstemperatuur	0 °C ~ 40 °C, relatieve luchtvochtigheid < 80%
Opslagtemperatuur	-20 °C ~ 60 °C, relatieve luchtvochtigheid < 90%
Materiaal behuizing	ABS-kunststof
Veiligheid en conformiteit	Voldoet aan Deel 15 van de FCC-regels; Europese richtlijn 2012/19/EU (AEEA)
Onderhoud en reiniging	Veeg de behuizing af met een vochtige doek en een mild reinigingsmiddel. Gebruik geen schuurmiddelen of oplosmiddelen.
Meegeleverde accessoires	Gebruiksaanwijzing, kabel (afhankelijk van model), opbergtas, 3 AAA-batterijen
Repareerbaarheid en ondersteuning	Vervangingsonderdelen verkrijgbaar via de Vevor-klantenservice (technische ondersteuning: www.vevor.com/support)

Veelgestelde vragen - EM2220A Vevor

Hoe schakel ik de EM2220A anemometer in?

Plaats drie AAA-batterijen (1,5 V) in het daarvoor bestemde compartiment. Het scherm toont kort alle segmenten. Druk op de aan/uit-knop (voedingssymbool) om het apparaat in te schakelen. De achtergrondverlichting gaat automatisch aan.

Hoe wijzig ik de meeteenheid voor windsnelheid?

Druk op de UNIT-knop om in de instelmodus te gaan. Druk meerdere keren om door de eenheden te bladeren (m/s, km/h, mph, knopen, ft/min). Wanneer de gewenste eenheid verschijnt, laat u de knop los. Het apparaat slaat de eenheid na ongeveer 2 seconden automatisch op.

Hoe meet ik de windsnelheid nauwkeurig?

Houd de anemometer zo dat de luchtstroom door de schoepen van de ventilator gaat. De as van de schoepen moet binnen 20° van de windrichting zijn. Wacht ongeveer 4 seconden voor stabilisatie en lees de waarde op het scherm af.

Hoe gebruik ik de functie voor gegevensopslag (Data Hold)?

Druk in de meetmodus kort op de HOLD-knop (vergrendelingssymbool). De huidige metingen worden vastgezet en het vergrendelingssymbool wordt weergegeven. Om te ontgrendelen, drukt u nogmaals op dezelfde knop.

Hoe krijg ik toegang tot de MAX-, MIN- en AVG-modi?

Druk meerdere keren op de MODE-knop: een keer voor de MAX-modus (registratie van maximale waarden), een tweede keer voor MIN (minimale), een derde keer voor AVG (gemiddelde). Om te verlaten, drukt u nogmaals.

Hoe schakel ik de automatische uitschakeling in of uit?

Houd, terwijl het apparaat is ingeschakeld, de aan/uit-knop ongeveer 2 seconden ingedrukt. Het pictogram voor automatische uitschakeling verschijnt of verdwijnt, afhankelijk van de activering.

Wat moet ik doen als het scherm 'OL' of 'Hi'/'Lo' weergeeft?

'OL' betekent een overschrijding van het meetbereik (windsnelheid > 31 m/s, luchtdebiet buiten schaal). 'Hi'/'Lo' voor temperatuur duiden op een temperatuur buiten het bereik (wind >45°C of < -10°C, windchill >10°C of < -25,7°C).

Hoe vervang ik de batterijen van de EM2220A anemometer?

Wanneer het pictogram voor een zwakke batterij verschijnt, schakelt u het apparaat uit. Verwijder het deksel van het batterijcompartiment aan de achterzijde, vervang de drie gebruikte batterijen door nieuwe van hetzelfde type (AAA 1,5 V) met inachtneming van de polariteit, en sluit het deksel.

Hoe reinig ik de anemometer?

Veeg de behuizing periodiek af met een vochtige doek en een beetje mild reinigingsmiddel. Gebruik geen schuurmiddelen of oplosmiddelen. Vermijd het nat maken van de schoepen of de sensor.

Waar vind ik technische ondersteuning en garantie?

Bezoek de website www.vevor.com/support voor technische ondersteuning en het elektronische garantiecertificaat. U vindt er ook informatie over reserveonderdelen (kabel, riem, enz.).

GEBRUIKSAANWIJZING EM2220A Vevor

Technische ondersteuning en e-garantiecertificaat

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt, vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle categorieën van aangeboden gereedschappen door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons

goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

MODEL: EM2220A

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

	Waarschuwing-Om het risico op letsel te verminderen,要去 de gebruiker de handleiding zorgvuldig lezen.
FC	Dit apparaat voldoet aan Deel 15 van de FCC-regels. Operatie is onderworpen aan de volgende twee voorwaarden:(1)Dit apparaat veroorzaakt möglich geen schadelijke interferentie, en (2) dit apparaat要去 elke interferentie accepteren ontvangen, inclusief interferentie die een ongewenste werkung kan veroorzaken.
	Dit product valt onder de bepalingen van de Europese richtlij 2012/19/EG. Het symbool met een doorgestreepte vuilnisbak geeft aan dat het product除去 afvalinzameling vereist in de Europeese Unie. Dit geldt voor het product en alle accessoires gemarkeerd met dit symbool. Producten die als zodenig+zijn gemarkeerd,zijn dat möglich nicht weggegooid met het normale huisvuil, maar要去 waar een inzamelpunt voor recycling van elektrische en elektronische apparaten

INVOERING

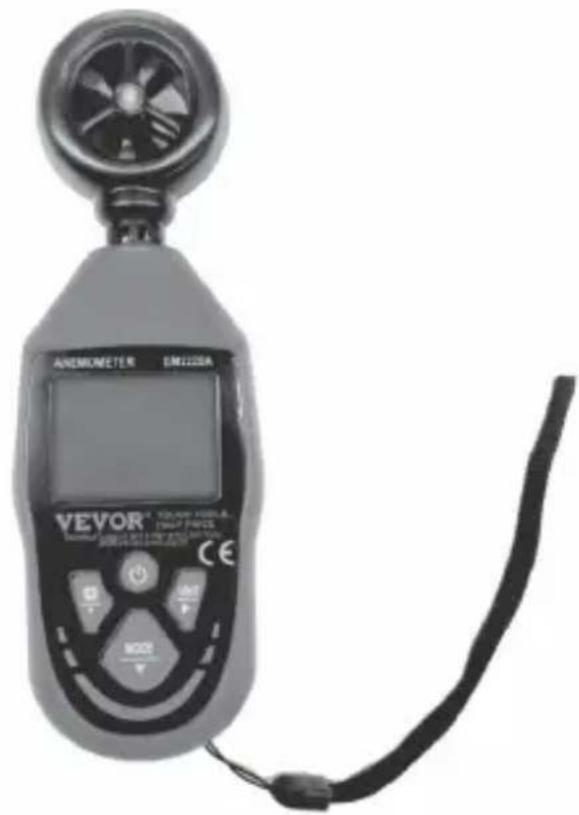

Deze meter is een draagbare anemometer die kan worden gebruikt voor het meten van momentane, maximale, minimale en gemiddelde waarden van windsnelheid, luchtstroom en temperatuur (windtemperatuur en gevoelstemperatuur).

FUNCTIES

• Metingen van momentane, maximale, minimale en gemiddelde waarden van windsnelheid, luchtstroom en temperatuur (windtemperatuur en gevoelstemperatuur). • Vijf soorten windsnelheidsmeeteenheden waaruit u kunt kiezen. • Twee soorten luchtstroommeeteenheden waaruit u kunt kiezen.

• Twee soorten temperatuurmeeteenheden waaruit u kunt kiezen. • Gebiedinstelling voor luchtstroom, met twee unitopties. • Windkrachtindicatie.

Berekening van de gevoelstemperatuur. • Gegevens vasthouden.

• Automatische uitschakeling. •

Overschrijdingsindicatie. Indicatie batterij bijna leeg.

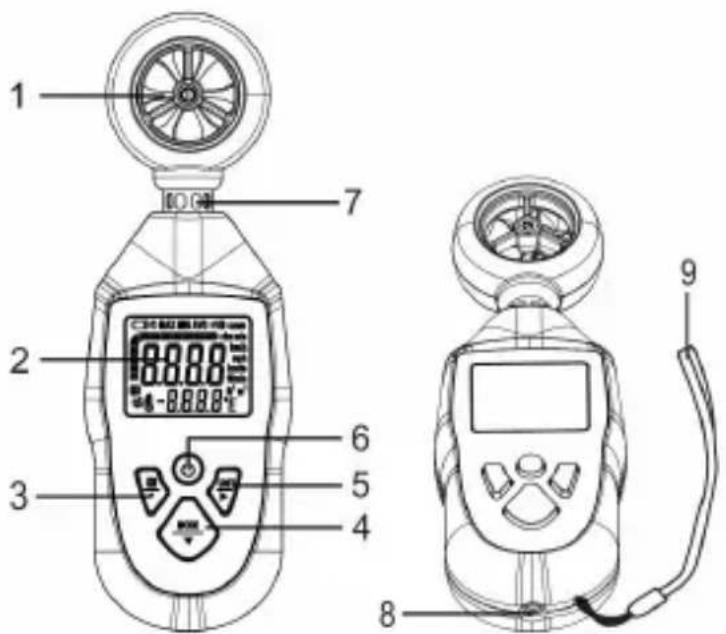

STRUCTUUR

1. Vaan

Wordt gebruikt om de luchtstroom te detecteren. 2. Weergave 3. " Knop

Wordt gebruikt om de Data Hold-modus in/uit te gaan of om de komma te verplaatsen bij het instellen van het gebied. " Knop

Wordt gebruikt om de meetmodus te selecteren of om het getal of de eenheid te wijzigen bij het instellen van het gebied. Unit Knop

Wordt gebruikt om de gewenste meeteenheid te selecteren of om het knipperende cijfer te verplaatsen bij het instellen van het gebied.

1. " Knop

Wordt gebruikt om de meter aan/uit te zetten of de automatische uitschakelfunctie in/uit te schakelen.

1. Temperatuursensor. Wordt gebruikt om de temperatuur te meten.
2. Amerikaanse standaardmoer, 1/4-20 UNC 9.

Draagriem

Eenheid	Betekenis
Mevr	meter per seconde
km/u cfm	kilometer peraar mphpmijl
peraar knopen nautische mistrjen per
aar ft/min	voet per minuut

°C	graden Celsius
°F	Fahrenheit-graad
	kubieke voet peninuut
cmm kubieke meter per minuut
m2 vierkante meter
voet 2	vierkante meter

BEDIENINGSINSTRUCTIE

1. De meter inschakelen.

Plaats drie nieuwe batterijen (1,5 V, AAA of gelijkwaardig) in het batterijvak.

compartiment, het display toont kort alle segmenten. Druk op de "

"knop

om de meter in te schakelen en naar de meetmodus te gaan. De achtergrondverlichting blijft ingeschakeld nadat de meter is ingeschakeld.

1. De automatische uitschakelfunctie in- of uitschakelen.

Wanneer de meter is ingeschakeld, houd de "

" ongeveer 2 seconden ingedrukt

om de automatische uitschakelfunctie in of uit te schakelen. Wanneer de automatische

uitschakelfunctie is ingeschakeld,

" wordt weergegeven als indicator.

1. Een gewenste eenheid selecteren.

Druk de "Unit" eenmaal ingedrukt om de eenheidinstelmodus te openen,

druk herhaaldelijk op de "-knop om door de velden " m/s ", " km/h", "mph",

Wanneer de gewenste eenheid verschijnt, laat u de knop los. Ongeveer 2 seconden later slaat de meter de eenheid automatisch op en verlaat de modus voor het instellen van de eenheid. (De instelling wordt niet opgeslagen na stroomuitval.)

1. Het meten van windsnelheid, luchtstroom en temperatuur.

Houd de meter zo vast dat de luchtstroom door de schoepen gaat

vanaf de achterkant van de meter. Voor nauwkeurigere testresultaten probeert u de

as van de schoepen binnen 20° van de windrichting. Wacht dan ongeveer 4 seconden

lees de meetwaarden op het display af.

1. De meetwaarden vergrendelen en ontgrendelen.

Druk in de meetmodus kort op de knop "

" om naar de Data Hold-modus te gaan.

De huidige meetwaarden zijn vergrendeld en het symbool "" verschijnt op het display als indicator.

Om de Data Hold-modus te verlaten, drukt u nogmaals kort op deze ""-knop. De lezingen worden ontgrendeld en het symbool "" verdwijnt.

1. Hoe u de MAX-opnamemodus, MIN-opnamemodus en AVG-opnamemodus gebruikt.

Modus.

In de modus voor momentane windsnelheid/luchtstroom/temperatuurmeting drukt u eenmaal op de knop "". De meter gaat naar de MAX-registermodus en het display toont het symbool "MAX" als indicator. In deze modus blijft het display altijd de maximale meting tonen van alle metingen die zijn gedaan sinds het activeren van deze modus. Telkens wanneer de meter een nieuwe waarde detecteert die hoger is dan de huidige weergegeven meetwaarde, vervangt de meter de momenteel weergegeven meetwaarde door de nieuwe waarde.

Druk de "MODE" een tweede keer. De meter gaat naar de MIN-registermodus

en toont het symbool "MIN" op het display als indicator. In deze modus toont het display altijd de minimumwaarden van alle metingen sindsdien

deze modus binnengaat. Telkens wanneer de meter een nieuwe waarde detecteert die lager is dan de momenteel weergegeven waarde, vervangt de meter de momenteel weergegeven waarde door deze nieuwe waarde.

Druk de "MODE" voor de derde keer. De meter gaat naar de AVG-opnamemodus en toont het symbool "AVG" op het display als indicator. In deze modus worden de

Het display toont altijd de gemiddelde meetwaarden van alle meetwaarden sinds het binnenkomen van deze modus.

Om de AVG-opnamemodus te verlaten en alle opgenomen meetwaarden te wissen, drukt u nogmaals op de knop " "; de meter keert terug naar de momentane windsnelheid/luchtstroom-/temperatuurmeetmodus.

Opmerking:

In de MAX-opnamemodus, MIN-opnamemodus of AVG-opnamemodus, als u op " H" drukt om de meetwaarden te vergrendelen, stopt de meter met meten en detecteert geen nieuwe metingen totdat u de metingen op het display ontgrendelt.

1. Weergave wisselen tussen windsnelheid, luchtstroom, windtemperatuur en

gevoelstemperatuur.

Druk op de knop om de overeenkomstige eenheid te selecteren waarvan u de weergave wilt wijzigen tussen windsnelheid, luchtstroom, windtemperatuur en gevoelstemperatuur.

1. Het gebied voor luchtstroommeting instellen.

Wanneer de meter is uitgeschakeld, houdt u tegelijkertijd de knop "UNIT/P" en " " ingedrukt

om de meter in te schakelen en de interface voor gebiedinstelling weer te geven (met een standaardinstelling).

waarde van 1.000).

U kunt op de knop '' drukken om het knipperende cijfer of de knipperende eenheid te verplaatsen; druk op de knop om de waarde van het geselecteerde cijfer aan te passen of de eenheid te wijzigen; druk op de knop om de komma te verplaatsen.

Nadat u klaar bent met het instellen van het gebied, drukt u op "-knop om de meter uit te schakelen en op " om de instelmodus te verlaten. Wanneer de meter is ingeschakeld, kan deze worden gebruikt om luchtstroom te meten. (Instellingen worden niet opgeslagen na stroomuitval.)

1. Instructies voor gevoelstemperatuur.

Nadat u de eenheid voor de gevoelstemperatuur hebt geselecteerd, wordt het symbool " " weergegeven. Wanneer de windsnelheid >1,34 m/s is en de windtemperatuur y

Bij een temperatuur van 10 °C wordt de gevoelstemperatuur berekend; wanneer de windsnelheid 1,34 m/s is en de windtemperatuur 10 °C is, is de gevoelstemperatuur gelijk aan de windtemperatuur; wanneer de windtemperatuur > 10 °C is, wordt op het display "Hi" weergegeven.

1. Instructies voor luchtstroom.

Wanneer de luchtstroom groter is dan 9999, toont het display de eerste vier cijfers van de luchtstroomwaarde. De vermenigvuldiger "x10" wordt weergegeven als de luchtstroom 10.000 is; en als deze 100.000 is, wordt de vermenigvuldiger "x100" weergegeven.

Opmerking: Het oppervlak moet worden ingesteld voordat de luchtstroom wordt gemeten.

1. De meter uitschakelen

Als u ongeveer 5 minuten lang geen enkele knop hebt ingedrukt, wordt de meter automatisch uitgeschakeld als de automatische uitschakelfunctie is ingeschakeld. U kunt dit op elk gewenst moment doen; schakel de meter handmatig uit door kort op de knop '' te drukken.

SPECIFICATIES

Wind Velocity	Range	Resolution	Accuracy
m/s	0.8 ~ 31.0	0.1	±(5% + 0.5m/s)
km/h	2.86 ~ 111.6	0.22	±(5% + 1.80km/h)
ft/min	153.4 ~ 6102	11.8	±(5% + 98.4ft/min)
mph	1.82 ~ 69.35	0.14	±(5% + 1.12mph)
knots	1.56 ~ 60.26	0.12	±(5% + 0.97knots)

1. Indicatie overschrijdingsbereik: Wanneer de gemeten windsnelheid hoger is dan 31 m/s (111,6 km/u,

6102 ft/min, 69,35 mph of 60,26 knopen), toont het display

Wanneer de windtemperatuur lager is dan -10 °C (14 °F), wordt op het display "Lo" weergegeven;

wanneer het boven de 45 °C (113 °F) is, toont het display "Hi".

Wanneer de luchtstroom het weergavebereik (9999 × 100) overschrijdt, wordt op het display weergegeven

"OL".

Wanneer de gevoelstemperatuur lager is dan -25,7 °C (-14,2 °F), wordt op het display "Lo" weergegeven;

wanneer het boven de 10 °C (50 °F) is, toont het display "Hi".

1. Automatische uitschakeling:

De meter wordt automatisch uitgeschakeld als er gedurende ongeveer 5 minuten geen knop wordt ingedrukt.

1. Indicator batterij bijna leeg: " wordt weergegeven op het display.
2. IP-graad: IP40 (exclusief schoepeneenheid)
3. Batterij: 1,5 V batterij, AAA of gelijkwaardig, 3 stuks
4. Bedrijfsomgeving: Temperatuur: 0°C 40°C Relatieve vochtigheid: < 80%
5. Opslagomgeving: Temperatuur: -20°C 60°C Relatieve vochtigheid: < 90%
6. Afmetingen: 163mm × 54mm × 32mm
7. Gewicht: ongeveer 121 g (inclusief batterijen)

BATTERIJ VERVANGING

Als op het display "verschijnt, zijn de batterijen bijna leeg en moeten ze onmiddellijk worden vervangen.

", de batterijen zijn bijna leeg en dat moet onmiddellijk gebeuren.

Zorg ervoor dat de meter is uitgeschakeld voordat u de batterij vervangt. Om de batterijen te vervangen verwijdert u het batterijdeksel aan de achterkant van de meter. Vervang vervolgens de oude batterijen door nieuwe van hetzelfde type, zorg ervoor dat de polariteitsaansluitingen correct zijn. Plaats het batterijdeksel terug.

SCHOONMAAK

Veeg de behuizing regelmatig af met een vochtige doek en een beetje mild schoonmaakmiddel. Gebruik geen schuurmiddelen of oplosmiddelen.

1. Dit instructieblad kan zonder voorafgaande kennisgeving worden gewijzigd.
2. Ons bedrijf zal geen andere verantwoordelijkheden voor enig verlies op zich nemen.
3. De inhoud van dit instructieblad kan niet als reden worden gebruikt om de meter voor elke speciale toepassing te gebruiken.

LIJST VAN ACCESSOIRES

1. Gebruiksaanwijzing 2. 1 Productkoord 3. 1 Opbergzakken 4. 1 Koolstofbatterijen (AAA) * 3
