Typ produktu	Przenośny anemometr cyfrowy
Marka i model	Vevor EM2220A
Wymiary	163 mm × 54 mm × 32 mm
Waga	Około 121 g (z bateriami)
Zasilanie	3 baterie 1,5 V AAA (w zestawie)
Zakres pomiaru prędkości wiatru	0,8 ~ 31,0 m/s ; 2,86 ~ 111,6 km/h ; 153,4 ~ 6102 ft/min ; 1,82 ~ 69,35 mph ; 1,56 ~ 60,26 węzłów
Dokładność prędkości wiatru	±(5 % + 0,5 m/s) lub odpowiednik dla każdej jednostki
Zakres temperatury wiatru	-10 °C ~ 45 °C (14 °F ~ 113 °F)
Rozdzielczość temperatury	0,1 °C / 0,1 °F
Główne funkcje	Pomiar chwilowy, maksymalny, minimalny i średni prędkości wiatru, przepływu powietrza i temperatury (temperatura wiatru i temperatura odczuwalna); zatrzymanie danych; automatyczne wyłączanie; wskaźnik przekroczenia zakresu i niskiego poziomu baterii
Dostępne jednostki miary	m/s, km/h, mph, węzły, ft/min, °C, °F, CFM (stopy sześcienne na minutę), CMM (metry sześcienne na minutę)
Regulowana powierzchnia dla przepływu powietrza	Tak, regulacja przekroju w m² lub ft²
Wyświetlacz	Ekran LCD z podświetleniem
Stopień ochrony	IP40 (z wyjątkiem zespołu łopatkowego)
Temperatura pracy	0 °C ~ 40 °C, wilgotność względna < 80%
Temperatura przechowywania	-20 °C ~ 60 °C, wilgotność względna < 90%
Materiał obudowy	Tworzywo ABS
Bezpieczeństwo i zgodność	Zgodny z częścią 15 przepisów FCC; dyrektywa europejska 2012/19/UE (WEEE)
Konserwacja i czyszczenie	Przetrzeć obudowę wilgotną szmatką i łagodnym detergentem. Nie używać ścierniw ani rozpuszczalników.
Dołączone akcesoria	Instrukcja obsługi, kabel (w zależności od modelu), worek do przechowywania, 3 baterie AAA
Naprawa i wsparcie	Części zamienne dostępne za pośrednictwem serwisu posprzedażowego Vevor (wsparcie techniczne: www.vevor.com/support)

Często zadawane pytania - EM2220A Vevor

Jak włączyć anemometr EM2220A?

Zainstaluj trzy baterie AAA (1,5 V) w przeznaczonej komorze. Ekran na krótko wyświetla wszystkie segmenty. Naciśnij przycisk zasilania (symbol zasilania), aby włączyć urządzenie. Podświetlenie włącza się automatycznie.

Jak zmienić jednostkę miary prędkości wiatru?

Naciśnij przycisk UNIT, aby wejść w tryb ustawień. Naciskaj wielokrotnie, aby przewijać jednostki (m/s, km/h, mph, węzły, ft/min). Gdy pojawi się żądana jednostka, zwolnij przycisk. Urządzenie automatycznie zapisuje jednostkę po około 2 sekundach.

Jak dokładnie zmierzyć prędkość wiatru?

Trzymaj anemometr tak, aby strumień powietrza przepływał przez łopatki wirnika. Oś wirnika powinna znajdować się w odległości mniejszej niż 20° od kierunku wiatru. Odczekaj około 4 sekund w celu stabilizacji, a następnie odczytaj wartość na ekranie.

Jak korzystać z funkcji zatrzymania danych (Data Hold)?

W trybie pomiaru naciśnij krótko przycisk HOLD (symbol blokady). Bieżące odczyty zostają zamrożone, a symbol blokady jest wyświetlany. Aby odblokować, naciśnij ponownie ten sam przycisk.

Jak uzyskać dostęp do trybów MAX, MIN i AVG?

Naciśnij kilkakrotnie przycisk MODE: pierwsze naciśnięcie dla trybu MAX (rejestracja wartości maksymalnych), drugie dla MIN (minimalnych), trzecie dla AVG (średnich). Aby wyjść, naciśnij ponownie.

Jak włączyć lub wyłączyć automatyczne wyłączanie?

Gdy urządzenie jest włączone, przytrzymaj przycisk zasilania przez około 2 sekundy. Ikona automatycznego wyłączania pojawia się lub znika w zależności od aktywacji.

Co zrobić, jeśli ekran wyświetla 'OL' lub 'Hi'/'Lo'?

'OL' oznacza przekroczenie zakresu pomiarowego (prędkość wiatru > 31 m/s, przepływ powietrza poza skalą). 'Hi'/'Lo' dla temperatury wskazują temperaturę poza zakresem (wiatr >45°C lub < -10°C, temperatura odczuwalna >10°C lub < -25,7°C).

Jak wymienić baterie w anemometrze EM2220A?

Gdy pojawi się ikona niskiego poziomu baterii, wyłącz urządzenie. Zdejmij pokrywę komory baterii z tyłu, wymień trzy zużyte baterie na nowe tego samego typu (AAA 1,5 V), zachowując polaryzację, a następnie zamknij pokrywę.

Jak wyczyścić anemometr?

Okresowo przecieraj obudowę wilgotną szmatką i odrobiną łagodnego detergentu. Nie używaj ścierniw ani rozpuszczalników. Unikaj zamoczenia wirnika lub czujnika.

Gdzie znaleźć wsparcie techniczne i gwarancję?

Odwiedź stronę www.vevor.com/support w celu uzyskania pomocy technicznej i elektronicznego certyfikatu gwarancyjnego. Znajdziesz tam również informacje o częściach zamiennych (kabel, pasek itp.).

INSTRUKCJA OBSŁUGI EM2220A Vevor

Wsparcie techniczne i certyfikat gwarancji: www.vevor.com/support

WIATROMIERZ

INSTRUKCJA

MODEL: EM2220A

Dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką można zyskać, kupując u nas określone narzędzia w porównaniu z głównymi najdroższymi markami i nie oznaczają uwzględnienia wszystkich kategorii ofert narzędzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

MODEL: EM2220A

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o

kontakt: Wsparcie techniczne i certyfikat e-gwarancji: www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymasz. Prosimy wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

	Ostrzeżenie — aby zmirniejszyc ryzyko obrażć, uzytkownik musi uwazność przyczycytać instrukcje obstugi.
FC	To urzadzenia jest zgodne z czȩść 15 przypepisów FCC. Operacja jest z zastrzeżeniem dwóch nastepujacych warunków:(1)To urzadzenia nie są poudoczą szkodliwych zakłocen oraz (2) to urzadzenia musi akceptowa wszelkie zakłocenia odbieranego sygnatu,łączenia z zakłoceniami, krone są poudocwuć niedrozane dziarość.
	Ten produkt podlega przypeisom Dyrektywy Europejskiej 2012/19/WE. Przekreslony symbol przydstawicy kosz na smieci na kółkach wskazuje, ze produkt wymaga oddzielnej zbiórki smieci w Unia Europejska. Dotyczny to produktu i wzystkich akcesiorów oznaczone tym symbolism. Produktury przyzaczone jak sątie sąga nie byt wyrzucć razem ze zwyk对他们 opadami domowymi, ale sący je oddat do punktu punkt zbiórki spreptu elektrycznych i elektronicznego przyznaczonego rówkingu

WSTĘP

Miernik ten jest przenośnym anemometrem, przeznaczonym do pomiaru chwilowych, maksymalnych, minimalnych i średnich wartości prędkości wiatru, przepływu powietrza i temperatury (temperatury wiatru i temperatury odczuwalnej przez wiatr).

CECHY

Pomiary chwilowych, maksymalnych, minimalnych i średnich wartości prędkości wiatru, przepływu powietrza i temperatury (temperatury wiatru i temperatury odczuwalnej przez wiatr). Do wyboru pięć rodzajów jednostek pomiaru prędkości wiatru. Do wyboru dwa rodzaje jednostek pomiaru przepływu powietrza.

Do wyboru dwa rodzaje jednostek pomiaru temperatury. Ustawienie obszaru przepływu powietrza z dwiema opcjami jednostki. Wskazanie siły wiatru.

Obliczanie temperatury odczuwalnej przy wietrze. Zatrzymanie danych.

Automatyczne wyłączanie.

Wskazanie przekroczenia zakresu.

Wskaźnik niskiego poziomu baterii.

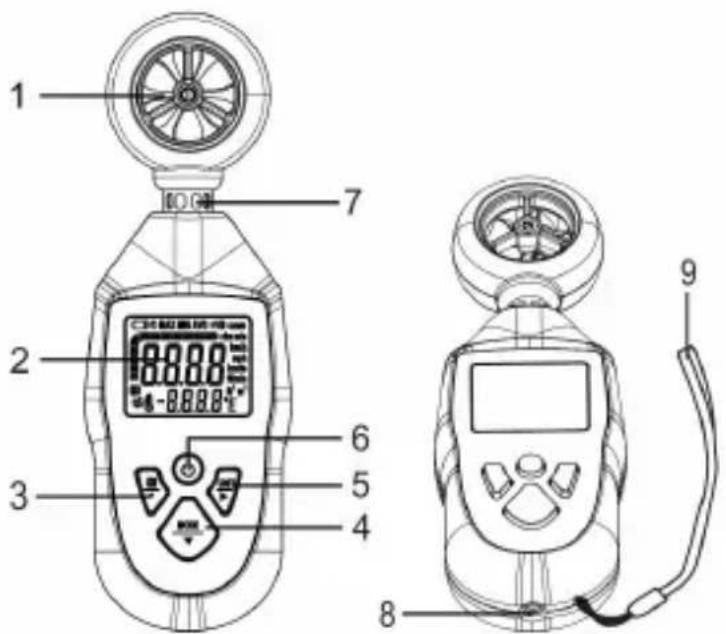

STRUKTURA

1. Łopatka

Służy do wykrywania przepływu powietrza.

2. Wyświetlacz

1. " H " Przycisk

Służy do wchodzenia/wychodzenia z trybu zatrzymania danych lub przesuwania przecinka dziesiętnego

podczas ustawiania

obszaru MODE "Przycisk

Służy do wyboru trybu pomiaru lub zmiany liczby lub jednostki podczas ustawiania obszaru.

"Przycisk

Służy do wyboru zadanej jednostki miary lub przesuwania migającej cyfry podczas ustawiania

Przycisk

Służy do włączania/wyłączania miernika lub włączania/wyłączania funkcji automatycznego wyłączania.

1. Czujnik temperatury służy do

pomiaru temperatury.

1. Nakrętka standardu amerykańskiego, 1/4-20 UNC 9.

Pasek do noszenia

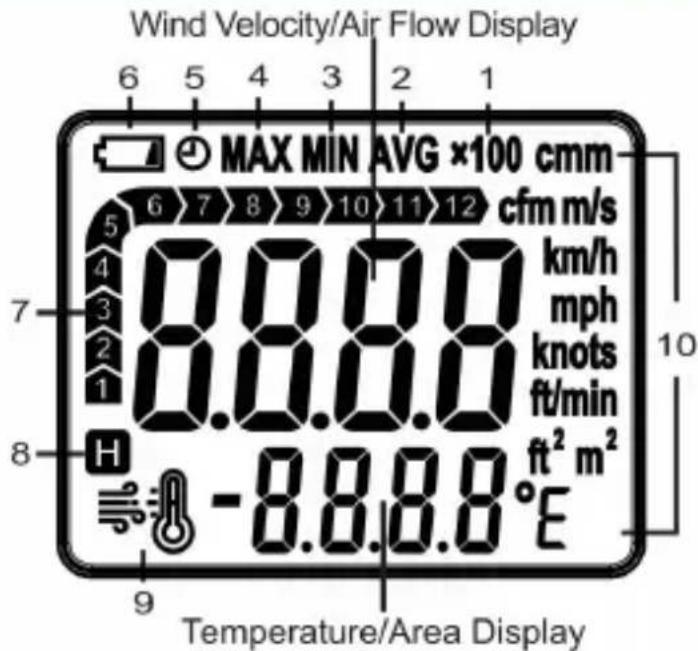

Wyjaśnienia:

Jednostka	Znaczenia
SM	metry na sekunde
kilometrie na godzinę	kilometry na godzinęnph
mile na godzne węźty mile morskie
na godzne ft/min stopy na minute

°C	stopnie Celsjusza
°F	stopiéń Fahrenheitsa
cfm	stóp szemuckiennych na minuţ
cmm metrów szemuckiennych na minuţ
m2 metr kwadratowy
stopy 2	stopy kwadratowe

INSTRUKCJA OBSŁUGI

1. Włączanie miernika.

Włóż do baterii trzy nowe baterie (1,5 V, AAA lub równoważne).

W komorze, na wyświetlaczu na krótko pojawią się wszystkie segmenty. Naciśnij przycisk, aby włączyć miernik i wejść w tryb pomiaru. Podświetlenie pozostanie zapalone po włączeniu miernika.

1. Włączanie i wyłączanie funkcji automatycznego wyłączania.

Gdy miernik jest włączony, możesz przytrzymać przycisk przez około sekundę, aby włączyć lub wyłączyć funkcję automatycznego wyłączania. Kiedy funkcja automatycznego wyłączania jest włączona, "®" jest wyświetlane jako wskaźnik.

1. Wybór żądanej jednostki.

Wciśnij przycisk "UNIT", aby przejść do trybu ustawień jednostek. Możliwe jest kilkakrotne naciśnięcie przycisku "UNIT" w celu przewijania opcji: "m/s", "km/h", "mph", "węzły", "ft/min", "cmm", "cfm", "°C", "°F". Gdy pojawi się żądana jednostka, zwolnij przycisk. Około 2 sekundy później licznik automatycznie zapisuje jednostkę i wychodzi z trybu ustawiania jednostek. (Ustawienie nie jest zapisane po utracie zasilania.)

1. Pomiar prędkości wiatru, przepływu powietrza i temperatury.

Przytrzymaj i ustaw miernik tak, aby przepływ powietrza przechodził przez łopatki z tyłu licznika. Aby uzyskać dokładniejsze wyniki testu, spróbuj zachować oś łopatek w zakresie 20° od kierunku wiatru. Następnie poczekaj około 4 sekund i odczytaj wyniki na wyświetlaczu.

1. Blokowanie/odblokowywanie odczytów.

W trybie pomiaru naciśnij krótko przycisk

"aby wejść do trybu blokady danych

tryb. Bieżące odczyty są zablokowane, a symbol " jest wyświetlany jako wskaźnik.

Aby wyjść z trybu wstrzymania danych, ponownie krótko naciśnij ten przycisk. Odczyty zostaną odblokowane i symbol zniknie.

1. Jak korzystać z trybu nagrywania MAX, trybu nagrywania MIN i nagrywania

Tryb.

W trybie pomiaru chwilowej prędkości wiatru/przepływu powietrza/temperatury naciśnij

raz przycisk. Miernik wchodzi w tryb rejestracji MAX i następuje:

wyświetlacz pokazuje symbol jako wskaźnik. W tym trybie wyświetlacz zawsze

pokazuje maksymalne odczyty ze wszystkich odczytów dokonanych od momentu wejścia w ten tryb.

Za każdym razem, gdy miernik wykryje nową wartość, wyższą od aktualnej

wyświetlany odczyt, miernik zastępuje nim aktualnie wyświetlany odczyt

Nowa wartość.

Wciśnij "MODE" po raz drugi. Miernik przejdzie do rejestracji wartości

trybie i wyświetla symbol na wyświetlaczu jako wskaźnik. W tym trybie

wyświetlacz zawsze pokazuje minimalne odczyty wszystkich odczytów dokonanych od tego czasu

wejście w ten tryb. Za każdym razem gdy miernik wykryje nową wartość niższą od

aktualnie wyświetlany odczyt, miernik zastępuje aktualnie wyświetlany

odczyt z tą nową wartością.

Wciśnij "MODE" po raz trzeci. Miernik przejdzie w tryb zapisu

i pokazuje symbol na wyświetlaczu jako wskaźnik. W tym trybie

wyświetlacz zawsze pokazuje średnie odczyty wszystkich odczytów dokonanych od momentu wprowadzenia tego trybu.

Aby wyjść z trybu rejestrowania AVG i usunąć wszystkie zapisane odczyty, naciśnij przycisk „

" ponownie; miernik powróci do chwilowej prędkości wiatru/

tryb pomiaru prędkości/temperatury.

Notatka:

W trybie nagrywania MAX, trybie nagrywania MIN lub trybie nagrywania AVG, i tak jest

Naciskaj ", aby zablokować odczyty, miernik przestanie mierzyć

przycisk „ wykrywanie nowych odczytów, aż odblokujesz odczyty na wyświetlaczu.

1. Jak przełączać wyświetlacz między prędkością wiatru, przepływem powietrza, temperaturą wiatru

Temperatura odczuwalna przy wietrze.

Naciśnij przycisk, aby wybrać odpowiednią jednostkę do przełączenia wyświetlacza

między prędkością wiatru, przepływem powietrza, temperaturą wiatru i temperaturą odczuwalną przy wietrze.

1. Wyznaczanie obszaru pomiarów przepływu powietrza.

Gdy miernik jest wyłączony, naciśnij i przytrzymaj przyciski ", UNIT " I"

aby włączyć miernik i wyświetlić interfejs ustawień obszaru (z domyślną

wartością 1.000).

Możesz naciskać przycisk, aby przesunąć migającą cyfrę lub jednostkę; naciśnij przycisk

aby dostosować wartość wybranej cyfry lub zmienić jednostkę; i naciśnij przycisk „, aby przesunąć przecinek dziesiętny.

Po zakończeniu ustawiania obszaru należy nacisnąć przycisk ", aby wyłączyć miernik i aby wyjść z trybu ustawień. Gdy miernik jest włączony, będzie nim mierzyć powietrza przepływ. (Ustawienia nie są zapisywane po utracie zasilania.)

1. Instrukcja dotycząca temperatury odczuwalnej przy wietrze.

Po wybraniu jednostki temperatury odczuwalnej wiatrem wyświetli się symbol ".

Gdy prędkość wiatru jest > 1,34 m/s, a temperatura wiatru jest

10°C, obliczana jest temperatura odczuwalna przez wiatr; gdy prędkość wiatru wynosi

1,34 m/s, a temperatura wiatru 10°C, temperatura odczuwalna jest równa

temperaturze wiatru; gdy temperatura wiatru przekracza 10°C, na wyświetlaczu pojawia się komunikat "Czesić".

1. Instrukcja przepływu powietrza.

Gdy przepływ powietrza przekroczy 9999, na wyświetlaczu pojawia się pierwsze cztery cyfry

wartości przepływu powietrza. Mnożnik x10 wyświetli się, gdy przepływ powietrza będzie 10000;

a gdy wynosi 100000, mnożnik

x100 będzie pokazany.

Uwaga: Obszar należy wyznaczyć przy przepływie powietrza.

1. Wyłączanie miernika

Jeżeli przez około 5 minut nie zostanie naciśnięty żaden przycisk, miernik wyłączy się

automatycznie, jeśli włączona jest funkcja automatycznego wyłączania. Można to zrobić w dowolnym momencie ręcznie wyłączając miernik po krótkim naciśnięciu przycisku ".

SPECYFIKACJE

Wind Velocity	Range	Resolution	Accuracy
m/s	0.8 ~ 31.0	0.1	±(5% + 0.5m/s)
km/h	2.86 ~ 111.6	0.22	±(5% + 1.80km/h)
ft/min	153.4 ~ 6102	11.8	±(5% + 98.4ft/min)
mph	1.82 ~ 69.35	0.14	±(5% + 1.12mph)
knots	1.56 ~ 60.26	0.12	±(5% + 0.97knots)

1. Wskazanie przekroczenia zakresu:

Gdy zmierzona prędkość wiatru przekracza 31 m/s (111,6 km/h,

6102 stop/min, 69,35 mil na godzinę lub 60,26 węzłów), wyświetlacz pokazuje "OL".

Gdy temperatura wiatru spadnie poniżej -10°C (14°F), na wyświetlaczu pojawi się "Lo";

gdy temperatura przekracza 45°C (113°F), na wyświetlaczu pojawia się komunikat "Hi".

Gdy prędkość wiatru przekracza zakres wyświetlania (9999×100), na wyświetlaczu pojawia się komunikat "OL".

Gdy temperatura odczuwalna spadnie poniżej -25,7°C (-14,2°F), na wyświetlaczu pojawi się "Lo", gdy

temperatura przekracza 10°C (50°F), na wyświetlaczu pojawia się komunikat "Hi".

1. Automatyczne wyłączanie:

Miernik wyłączy się automatycznie, jeśli nie zostanie naciśnięty żaden przycisk przez 5 minut.

1. Wskaźnik niskiego poziomu baterii: "Pokazany na wyświetlaczu."
2. Stopień IP: IP40 (z wyłączeniem modułu łopatkowego)
3. Bateria: bateria 1,5 V, AAA lub odpowiednik, 3 sztuki. 6. Środowisko pracy: Temperatura: 0°C ~ 40°C, wilgotność względna: < 80%. 7. Środowisko przechowywania: Temperatura: -20°C ~ 60°C, wilgotność względna: < 90%.
4. Wymiary: 163 mm × 54 mm × 32 mm
5. Waga: około 121 g (łącznie z bateriami)

WYMIANA BATERII

Gdy na wyświetlaczu pojawi się

komunikat „BATERIA

SŁABA”, baterie są słabe i należy

natychmiast wymienić. Przed wymianą baterii należy upewnić się, że miernik jest wyłączony. Aby wymienić baterie, należy zdjąć pokrywę baterii znajdującą się z tyłu miernika. Następnie należy wymienić stare baterie na nowe tego samego typu, zwracając uwagę na prawidłową polaryzację. Załóż ponownie pokrywę baterii.

CZYSZCZENIE

Okresowo przecieraj obudowę wilgotną szmatką i niewielką ilością łagodnego detergentu. Nie używaj środków ściernych ani rozpuszczalników.

1. Niniejsza karta instrukcji może ulec zmianie bez powiadomienia.
2. Nasza firma nie będzie ponosić żadnej odpowiedzialności za jakiekolwiek straty.
3. Treść niniejszej instrukcji nie jest podstawą do

używania miernika do jakichkolwiek specjalnych zastosowań.

LISTA AKCESORIÓW

1. Instrukcja obsługi 2. Śrubokręt * 1 3. Torba do przechowywania * 1

Baterie węglowe (AAA) * 3
