EM2220A - Messgeräte Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Tragbarer digitaler Anemometer
Marke und Modell	Vevor EM2220A
Abmessungen	163 mm × 54 mm × 32 mm
Gewicht	Ca. 121 g (inkl. Batterien)
Stromversorgung	3 x 1,5 V AAA-Batterien (inklusive)
Messbereich Windgeschwindigkeit	0,8 ~ 31,0 m/s; 2,86 ~ 111,6 km/h; 153,4 ~ 6102 ft/min; 1,82 ~ 69,35 mph; 1,56 ~ 60,26 Knoten
Genauigkeit Windgeschwindigkeit	±(5 % + 0,5 m/s) oder äquivalent für jede Einheit
Messbereich Windtemperatur	-10 °C ~ 45 °C (14 °F ~ 113 °F)
Auflösung Temperatur	0,1 °C / 0,1 °F
Hauptfunktionen	Sofortmessung, Maximal-, Minimal- und Durchschnittswert der Windgeschwindigkeit, Luftdurchfluss und Temperatur (Windtemperatur und Windchill-Temperatur); Datenhaltefunktion; automatische Abschaltung; Überlauf- und Batterieschwachanzeige
Verfügbare Maßeinheiten	m/s, km/h, mph, Knoten, ft/min, °C, °F, CFM (Kubikfuß pro Minute), CMM (Kubikmeter pro Minute)
Einstellbare Fläche für Luftdurchfluss	Ja, Einstellung der Querschnittsfläche in m² oder ft²
Display	LCD-Bildschirm mit Hintergrundbeleuchtung
Schutzart	IP40 (außer Flügelrad)
Betriebstemperatur	0 °C ~ 40 °C, relative Luftfeuchte < 80 %
Lagertemperatur	-20 °C ~ 60 °C, relative Luftfeuchte < 90 %
Gehäusematerial	ABS-Kunststoff
Sicherheit und Konformität	Entspricht Teil 15 der FCC-Bestimmungen; EU-Richtlinie 2012/19/EG (WEEE)
Wartung und Reinigung	Gehäuse mit einem feuchten Tuch und mildem Reinigungsmittel abwischen. Keine Scheuermittel oder Lösungsmittel verwenden.
Mitgeliefertes Zubehör	Bedienungsanleitung, Kabel (je nach Modell), Aufbewahrungstasche, 3 AAA-Batterien
Reparierbarkeit und Support	Ersatzteile über den Vevor-Kundendienst erhältlich (technischer Support: www.vevor.com/support)

Häufig gestellte Fragen - EM2220A Vevor

Wie schalte ich das Anemometer EM2220A ein?

Legen Sie drei AAA-Batterien (1,5 V) in das dafür vorgesehene Fach ein. Das Display zeigt kurz alle Segmente an. Drücken Sie die Einschalttaste (Netzsymbol) um das Gerät einzuschalten. Die Hintergrundbeleuchtung schaltet sich automatisch ein.

Wie ändere ich die Maßeinheit der Windgeschwindigkeit?

Drücken Sie die Taste UNIT, um in den Einstellmodus zu gelangen. Drücken Sie mehrmals, um durch die Einheiten zu blättern (m/s, km/h, mph, Knoten, ft/min). Wenn die gewünschte Einheit erscheint, lassen Sie die Taste los. Das Gerät speichert die Einheit nach ca. 2 Sekunden automatisch.

Wie messe ich die Windgeschwindigkeit präzise?

Halten Sie das Anemometer so, dass der Luftstrom durch die Flügel des Flügelrads strömt. Die Rotationsachse sollte weniger als 20° zur Windrichtung betragen. Warten Sie etwa 4 Sekunden zur Stabilisierung und lesen Sie den Wert auf dem Display ab.

Wie verwende ich die Datenhaltefunktion (Data Hold)?

Drücken Sie im Messmodus kurz die Taste HOLD (Schlosssymbol). Die aktuellen Messwerte werden eingefroren und das Schlosssymbol wird angezeigt. Zum Entsperren drücken Sie erneut dieselbe Taste.

Wie greife ich auf die Modi MAX, MIN und AVG zu?

Drücken Sie mehrmals die Taste MODE: einmal für den MAX-Modus (Aufzeichnung der Maximalwerte), ein zweites Mal für MIN (Minimalwerte), ein drittes Mal für AVG (Durchschnittswerte). Zum Verlassen drücken Sie erneut.

Wie aktiviere oder deaktiviere ich die automatische Abschaltung?

Halten Sie bei eingeschaltetem Gerät die Einschalttaste etwa 2 Sekunden lang gedrückt. Das Symbol für automatische Abschaltung erscheint oder verschwindet je nach Aktivierung.

Was tun, wenn das Display 'OL' oder 'Hi'/'Lo' anzeigt?

'OL' bedeutet Überschreitung des Messbereichs (Windgeschwindigkeit > 31 m/s, Luftdurchfluss außerhalb des Bereichs). 'Hi'/'Lo' bei Temperatur zeigen eine Temperatur außerhalb des Bereichs an (Wind >45°C oder < -10°C, Windchill >10°C oder < -25,7°C).

Wie ersetze ich die Batterien des Anemometers EM2220A?

Wenn das Batterieschwachsymbol erscheint, schalten Sie das Gerät aus. Entfernen Sie die Abdeckung des Batteriefachs auf der Rückseite, ersetzen Sie die drei verbrauchten Batterien durch neue des gleichen Typs (AAA 1,5 V) unter Beachtung der Polarität und schließen Sie die Abdeckung.

Wie reinige ich das Anemometer?

Wischen Sie das Gehäuse regelmäßig mit einem feuchten Tuch und etwas mildem Reinigungsmittel ab. Verwenden Sie keine Scheuermittel oder Lösungsmittel. Vermeiden Sie, das Flügelrad oder den Sensor zu befeuchten.

Wo finde ich technischen Support und Garantie?

Besuchen Sie die Website www.vevor.com/support für technische Unterstützung und das elektronische Garantiezertifikat. Dort finden Sie auch Informationen zu Ersatzteilen (Kabel, Tragegurt usw.).

BEDIENUNGSANLEITUNG EM2220A Vevor

Linkenheim-Hochstetten, Deutschland

Pooledas Group Ltd

Technischer Support und E-Garantiezertifikat

Wir sind weiterhin bestrebt, Ihre Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche von uns verwendete Ausdrücke stellen lediglich eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen könnten, und bedeuten nicht unbedingt, dass alle angebotenen Werkzeugkategorien abgedeckt werden. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den Top-Marken tatsächlich die Hälfte sparen.

MODELL: EM2220A

BRAUCHEN SIE HILFE? KONTAKTIEREN SIE UNS!

Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Bitte kontaktieren

Sie uns: Technischer Support und E-Garantiezertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht erneut informieren, wenn es zu technischen oder Software-Updates unserer Produkte kommt.

	Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfällig lessen.
FC	Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Betrieb ist unterliegen den folgenden beiden Bedingungen: (1) Dieses Gerät darf keine Schäden verursachen schädlichen Interferenzen ausgesetzt sein, und (2)这点es Gerät muss jegliche Interferenzen akzeptie empfangene Störungen, einschließlich Störungen, die zu unerwänschtem Betrieb führen können.
	Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EG. Das Symbol einer Mülltonne ist durchgestrichen weist daraufhin, dass das Produkt in der Mülltrennung getrennt gesammelt werden muss Europäische Union. Dies gilt für das Produkt und ähnliches Zubehör mit diesen Symbol gekennzeichnet. Produkte, die als solche gekennzeichnet sind, sind möglicherweise nicht gekennzeichnet Entsorgen Sie es mit dem normalen Hausmüll, müssen Sie es aber zu einem Recyclinghof bringen Sammelstelle für das Recycling von Elektro- und elektronikgeräten

EINFÜHRUNG

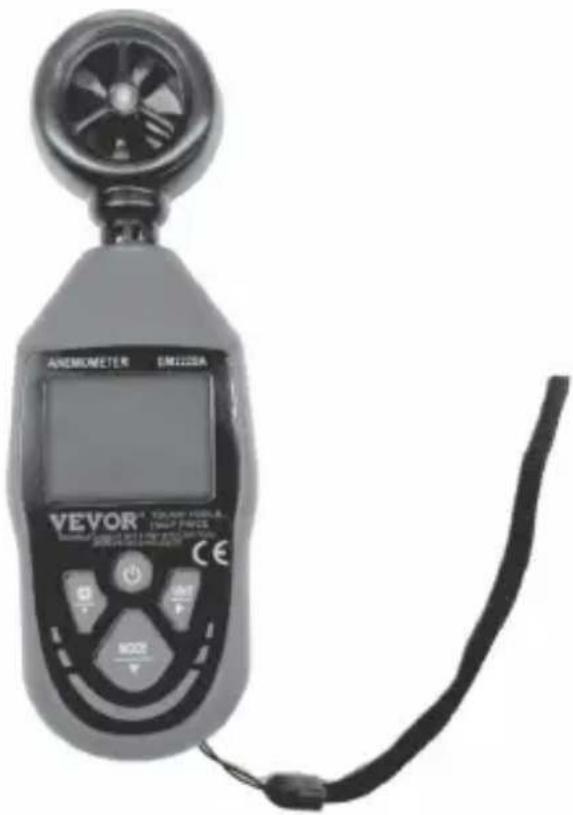

Bei diesem Messgerät handelt es sich um ein tragbares Anemometer, mit dem Momentan-, Maximal-, Minimal- und Durchschnittswerte der Windgeschwindigkeit, des Luftstroms und der Temperatur (Windtemperatur und Windchill-Temperatur) gemessen werden.

MERKMALE

• Messungen von Momentan-, Maximal-, Minimal- und Durchschnittswerten der Windgeschwindigkeit, des Luftstroms und der Temperatur (Windtemperatur und Windchill-Temperatur). • Fünf Arten von Windgeschwindigkeits-Messeinheiten zur Auswahl. • Zwei Arten von Luftstrom-Messeinheiten zur Auswahl. • Zwei Arten von Temperaturmesseinheiten zur Auswahl. • Bereichseinstellung für den Luftstrom, mit zwei Geräteoptionen. • Windstärkeanzeige. • Berechnung der Windchill-Temperatur. • Datenspeicherung. • Automatische Abschaltung. • Anzeige einer Bereichsüberschreitung. • Anzeige bei niedrigem Batteriestand.

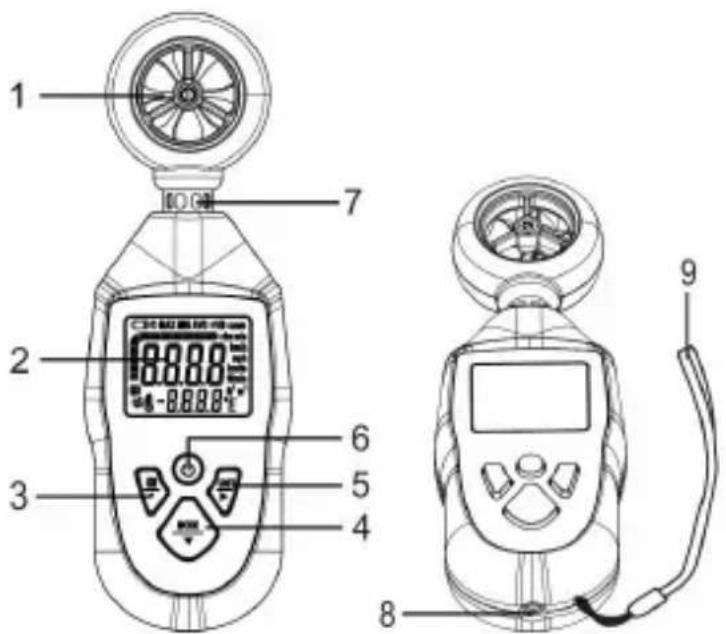

STRUKTUR

1. Flügel

Wird verwendet, um den Luftstrom zu erfassen.

2. Anzeige

3. Taste

Wird zum Aufrufen/Beenden des Datenhaltemodus oder zum Verschieben des Dezimalpunkts beim

Festlegen des Bereichs verwendet. 4. Taste

Wird verwendet, um den Messmodus auszuwählen oder die Zahl oder Einheit beim Einstellen des Bereichs zu ändern. 5. Taste

Wird verwendet, um eine gewünschte Maßeinheit auszuwählen oder die blinkende Ziffer beim

Einstellen des Bereichs zu

verschieben. 6. Taste

Wird verwendet, um das Messgerät ein-/auszuschalten oder die automatische Abschaltfunktion zu aktivieren/deaktivieren.

7. Temperatursensor Zur

Messung der Temperatur.

1. Amerikanische Standardmutter, 1/4-20 UNC 9.

Tragegurt

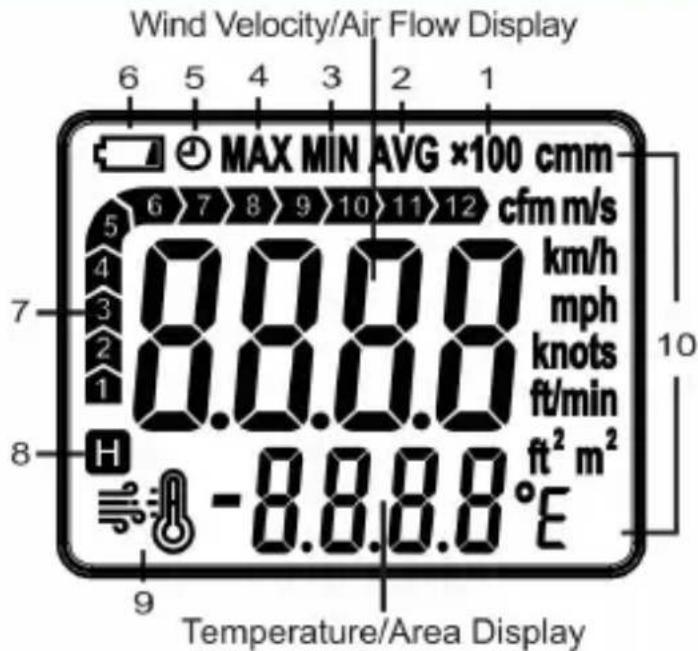

Erläuterungen:

Einheit	Bedeutung:
MS	Meter pro Sekunde, Kilometer
km/h	pro Stunde, Meilen pro Stunde,
Meilen pro Stunde, Knoten, Seemeilen
pro Stunde, Fuß/Minute, Fuß pro Minute

°C	Grad Celsius
°F	Grad Fahrenheit
cfm	Kubikfuss proMinute
cmm Kubikmeter prMinute
m2Quadratmeter
Fuß 2	Quadratfuß

BEDIENUNGSANLEITUNG

1. Einschalten des Messgeräts.

Legen Sie drei neue Batterien (1,5 V, AAA oder gleichwertig) in das Batteriefach ein.

Das Display zeigt kurz alle Segmente an. Drücken Sie die Taste

"Taste

um das Messgerät einzuschalten und in den Messmodus zu gelangen. Die Hintergrundbeleuchtung bleibt nach dem Einschalten des Messgeräts eingeschaltet.

1. Aktivieren und Deaktivieren der automatischen Abschaltfunktion.

Wenn das Messgerät eingeschaltet ist, können Sie die Taste „gedrückt halten. "Taste ca. 2 Sekunden lang gedrückt halten, um die automatische Abschaltfunktion zu aktivieren oder zu deaktivieren. Wenn die automatische Abschaltfunktion aktiviert ist, wird „ als Indikator angezeigt.

1. Auswahl einer gewünschten Einheit.

Drücken Sie die Taste UNT" einmal, um in den Einheiteneinstellungsmodus zu gelangen. Drücken Sie wiederholt die Taste "Taste, um durch die Optionen m/s", km/h", mph", Knoten", ft/min", cmm", cfm" , °C", °F"-Einheiten zu blättern.

Wenn die gewünschte Einheit erscheint, lassen Sie die Taste los. Ungefähr 2 Sekunden später speichert das Messgerät die Einheit automatisch und verlässt den Einheiteneinstellungsmodus. (Die Einstellung wird nach Stromausfall gespeichert.)

1. Messung von Windgeschwindigkeit, Luftströmung und Temperatur.

Halten Sie das Messgerät und positionieren Sie es so, dass der Luftstrom durch die Flügel von der Rückseite des Messgeräts strömt. Um genauere Testergebnisse zu erhalten, versuchen Sie, die Achse der Flügel innerhalb von 20° zur Windrichtung zu halten. Warten Sie dann etwa 4 Sekunden und lesen Sie die Messwerte auf dem Display ab.

1. Sperren/Entsperren der Messwerte.

Drücken Sie im Messmodus kurz die Taste

Klicken Sie auf die Schaltfläche „Data Hold“, um den Daten-Speicher aufzurufen.

Modus. Die aktuellen Messwerte werden gespeichert und das Symbol „H“ erscheint auf der Anzeige.

Um den Data-Hold-Modus zu verlassen, drücken Sie die Taste erneut kurz. Die Messwerte werden entsperrt und das Symbol „H“ verschwindet.

1. So verwenden Sie den MAX-Aufnahmemodus, den MIN-Aufnahmemodus und den AVG-Aufnahmemodus.

Modus.

Drücken Sie im Modus zur Messung der momentanen Windgeschwindigkeit/des Luftstroms/der Temperatur einmal die Taste „MAX“. Das Messgerät wechselt in den MAX-Aufzeichnungsmodus.

Das Display zeigt als Anzeige das Symbol „MAX“ an. In diesem Modus leuchtet das Display immer und zeigt die maximalen Messwerte aller Messwerte seit dem Aufrufen dieses Modus an.

Immer wenn das Messgerät einen neuen Wert erkennt, der höher als der aktuelle ist.

Wird der angezeigte Messwert angezeigt, ersetzt das Messgerät den aktuell angezeigten Messwert durch diesen neuen Wert.

Drücken Sie die Taste „MAX“ ein zweites Mal. Das Messgerät wechselt in den MIN-Aufzeichnungsmodus.

Modus und zeigt das Symbol „MIN“ als Anzeige auf dem Display an. In diesem Modus zeigt das Display immer die Mindestwerte aller seit dem gemessenen Messwerte an.

In diesen Modus gelangen. Immer wenn das Messgerät einen neuen Wert erkennt, der niedriger ist als der aktuell angezeigte Messwert, wird der aktuell angezeigte Messwert durch das Messgerät ersetzt.

Lesen mit diesen neuen Wert.

Drücken Sie die Taste „MAX“ ein drittes Mal. Das Messgerät wechselt in den AVG-Aufzeichnungsmodus und zeigt als Anzeige das Symbol „AVG“ auf dem Display an. In diesem Modus wird die

Das Display zeigt immer die Durchschnittswerte aller Messwerte seit der Eingabe in diesen Modus an.

Um den AVG-Aufzeichnungsmodus zu verlassen und alle aufgezeichneten Messwerte zu löschen, drücken Sie die Taste „ erneut; das Messgerät kehrt zur momentanen Windgeschwindigkeit/Luftdurchfluss-/Temperaturmessung zurück.

Notiz:

Im MAX-Aufnahmemodus, MIN-Aufnahmemodus oder AVG-Aufnahmemodus, wenn Sie

die Taste zum Sperren der Messwerte drücken, stoppt das Messgerät die Messung und die Taste „ erkennt neue Messwerte, bis Sie die Messwerte auf dem Display entsperren.

1. So wechseln Sie die Anzeige zwischen Windgeschwindigkeit, Luftstrom, Windtemperatur und

Drücken Sie die Taste „, um die entsprechende Einheit auszuwählen und die Anzeige zu wechseln zwischen Windgeschwindigkeit, Luftströmung, Windtemperatur und Windchill-Temperatur.

1. Festlegen des Bereichs für Luftstrommessungen.

Wenn das Messgerät ausgeschaltet ist, halten Sie gleichzeitig die Taste gedrückt, und

schalten Sie das Messgerät ein, um die Oberfläche zur Bereichseinstellung anzuzeigen (mit einer Standardeinstellung).

Wert von 1.000).

Sie können die Taste drücken, um die blinkende Ziffer oder Einheit zu verschieben. Drücken Sie den Knopf, um den Wert der ausgewählten Ziffer anzupassen oder die Einheit zu ändern; und drücken Sie die Taste „, um den Dezimalpunkt zu verschieben.

Nachdem Sie mit der Einstellung des Bereichs fertig sind, drücken Sie die Taste zum Ausschalten des Messgeräts und die Taste „, um den Einstellungsmodus zu verlassen. Wenn das Messgerät eingeschaltet ist, kann es zur Luftmessung verwendet werden (Einstellungen werden nach einem Stromausfall nicht gespeichert.)

1. Anleitung zur Windchill-Temperatur.

Nach Auswahl der Einheit für die Windchill-Temperatur wird das Symbol angezeigt.

Wenn die Windgeschwindigkeit >1,34m / s und die Windtemperatur beträgt

10°C , die Windchill-Temperatur wird berechnet; wenn die Windgeschwindigkeit y ist

1,34 m/s, und die Windtemperatur beträgt y10 °C, die Windchill-Temperatur ist gleich

zur Windtemperatur; Wenn die Windtemperatur >10°C beträgt, zeigt das Display an

"Hallo".

1. Anleitung zum Luftstrom.

Wenn der Luftstrom 9999 überschreitet, zeigt das Display die ersten vier Ziffern an

Luftstromwert. Der Multiplikator „ und x10" wird angezeigt, wenn der Luftstrom y10000 beträgt;

wenn er y100.000 ist, der Multiplikator , X100 " wird gezeigt.

Hinweis: Der Bereich sollte vor der Messung des Luftstroms eingestellt werden.

1. Ausschalten des Messgerats

Wenn Sie etwa 5 Minuten lang keine Taste gedrückt haben, schaltet sich das Messgerät aus

automatisch, wenn die automatische Abschaltfunktion aktiviert ist. Sie können dies jederzeit tun

Schalten Sie das Messgerät manuell aus, indem Sie kurz die Taste drucken.

SPEZIFIKATIONEN

Wind Velocity	Range	Resolution	Accuracy
m/s	0.8 ~ 31.0	0.1	±(5% + 0.5m/s)
km/h	2.86 ~ 111.6	0.22	±(5% + 1.80km/h)
ft/min	153.4 ~ 6102	11.8	±(5% + 98.4ft/min)
mph	1.82 ~ 69.35	0.14	±(5% + 1.12mph)
knots	1.56 ~ 60.26	0.12	±(5% + 0.97knots)

1. Bereichsüberschreitungsanzeige: Jenn die gemessene Windgeschwindigkeit 31 m/s (111,6 kub) schreiben,

6102 Fuß/min, 69,35 Meilen pro Stunde oder 60,26 Knoten), zeigt das Display „OL“ an.

Wenn die Windtemperatur unter -10 °C (14 °F) liegt, zeigt das Display „Lo“ an.

Wenn die Temperatur über 45 °C (113 °F) liegt, zeigt das Display „Hi“ an.

Wenn der Luftstrom den Anzeigebereich (9999 × 100) überschreitet, wird auf dem Display angezeigt.

„OL“.

Wenn die Windchill-Temperatur unter -25,7 °C (-14,2 °F) liegt, zeigt das Display „Lo“ an; Wenn die Temperatur

über 10 °C (50 °F) liegt, zeigt das Display „Hi“ an.

1. Automatische Abschaltung:

Das Messgerät schaltet sich automatisch aus, wenn etwa 5 Minuten lang keine Taste gedrückt wird.

1. Anzeige für niedrigen Batteriestand „ wird im Display angezeigt.
2. IP-Schutzart: IP40 (ohne Flügeleinheit)
3. Batterie: 1,5-V-Batterie, AAA oder gleichwertig, 3 Stück
4. Betriebsumgebung: Temperatur: 0 °C ~ 40 °C Relative Luftfeuchtigkeit: < 80 %
5. Lagerumgebung: Temperatur: -20 °C ~ 60 °C Relative Luftfeuchtigkeit: < 90 %
6. Abmessungen: 163 mm × 54 mm × 32 mm
7. Gewicht: ca. 121 g (inkl. Batterien)

BATTERIEERSATZ

Wenn das Display „BAT“ anzeigt, werden die Batterien schwach und müssen ersetzt werden.

Stellen Sie vor dem Batteriewechsel sicher, dass das Messgerät ausgeschaltet ist. Um die Batterien auszutauschen, entfernen Sie die Batterieabdeckung auf der Rückseite des Messgeräts. Ersetzen Sie dann die alten Batterien durch neue des gleichen Typs. Achten Sie dabei auf die richtige Polarität der Anschlüsse. Bringen Sie die Batterieabdeckung wieder an.

Stellen Sie vor dem Batteriewechsel sicher, dass das Messgerät ausgeschaltet ist. Um die Batterien auszutauschen, entfernen Sie die Batterieabdeckung auf der Rückseite des Messgeräts. Ersetzen Sie dann die alten Batterien durch neue des gleichen Typs. Achten Sie dabei auf die richtige Polarität der Anschlüsse. Bringen Sie die Batterieabdeckung wieder an.

Wischen Sie das Gehäuse regelmäßig mit einem feuchten Tuch und etwas mildem Reinigungsmittel ab. Verwenden Sie keine Scheuermittel oder Lösungsmittel.

Wischen Sie das Gehäuse regelmäßig mit einem feuchten Tuch und etwas mildem Reinigungsmittel ab. Verwenden Sie keine Scheuermittel oder Lösungsmittel.

Dieses Merkblatt kann ohne vorherige Ankündigung geändert werden.

1. Dieses Merkblatt kann ohne vorherige Ankündigung geändert werden.
2. Der Inhalt dieses Merkblattes kann nicht als Grundlage dafür verwendet werden, Ansprüche geltend zu machen.
3. Der Inhalt dieses Merkblattes kann nicht als Grundlage dafür verwendet werden.

Verwenden Sie das Messgerät nicht für Spezialanwendungen.

Bedienungsanleitung 2.

1. Produktband 3. 1

Produktband 3.1

Aufbewahrungsbeutel

1. Kohlebatterien (AAA) * 3
